Настільна гра “футбол сидорів”

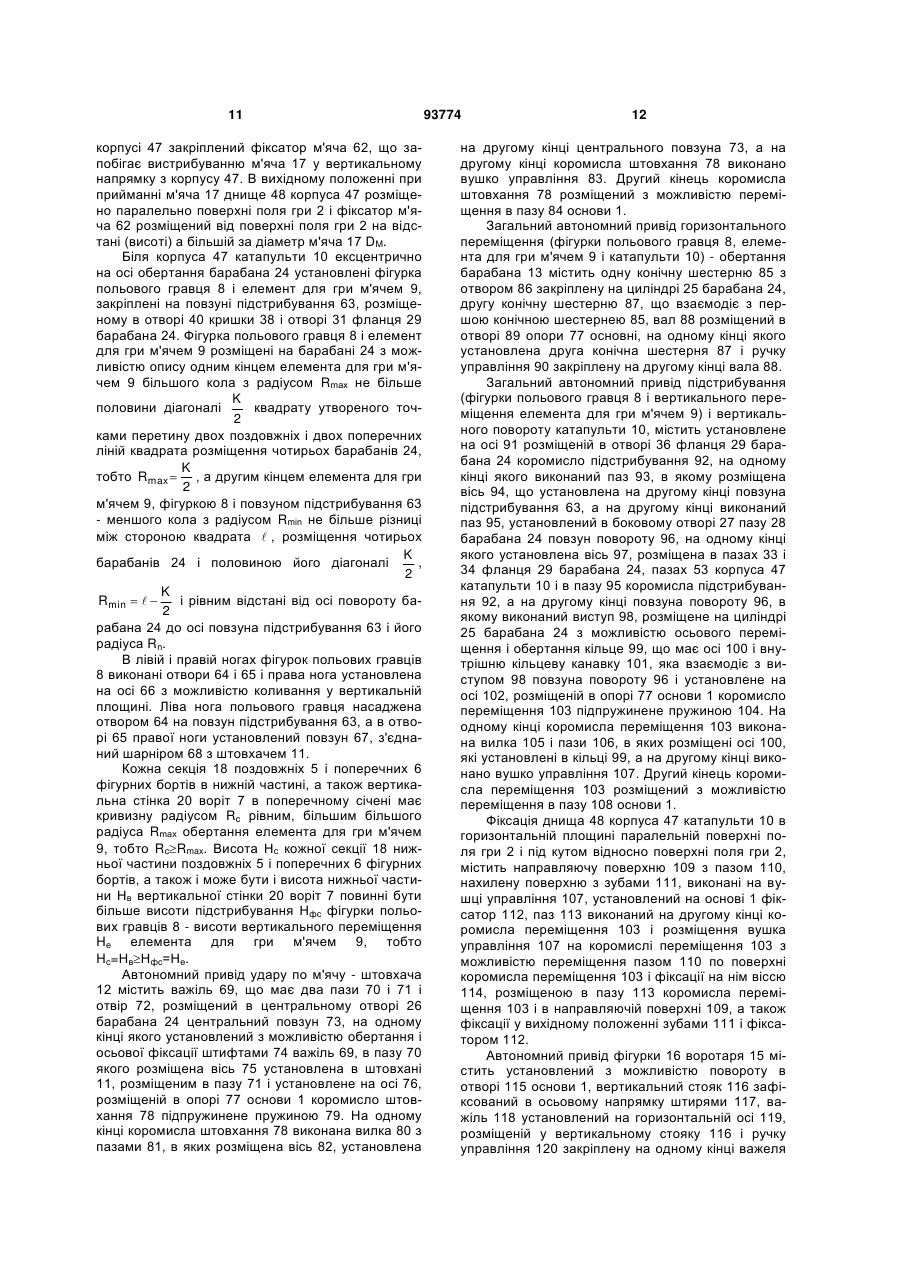

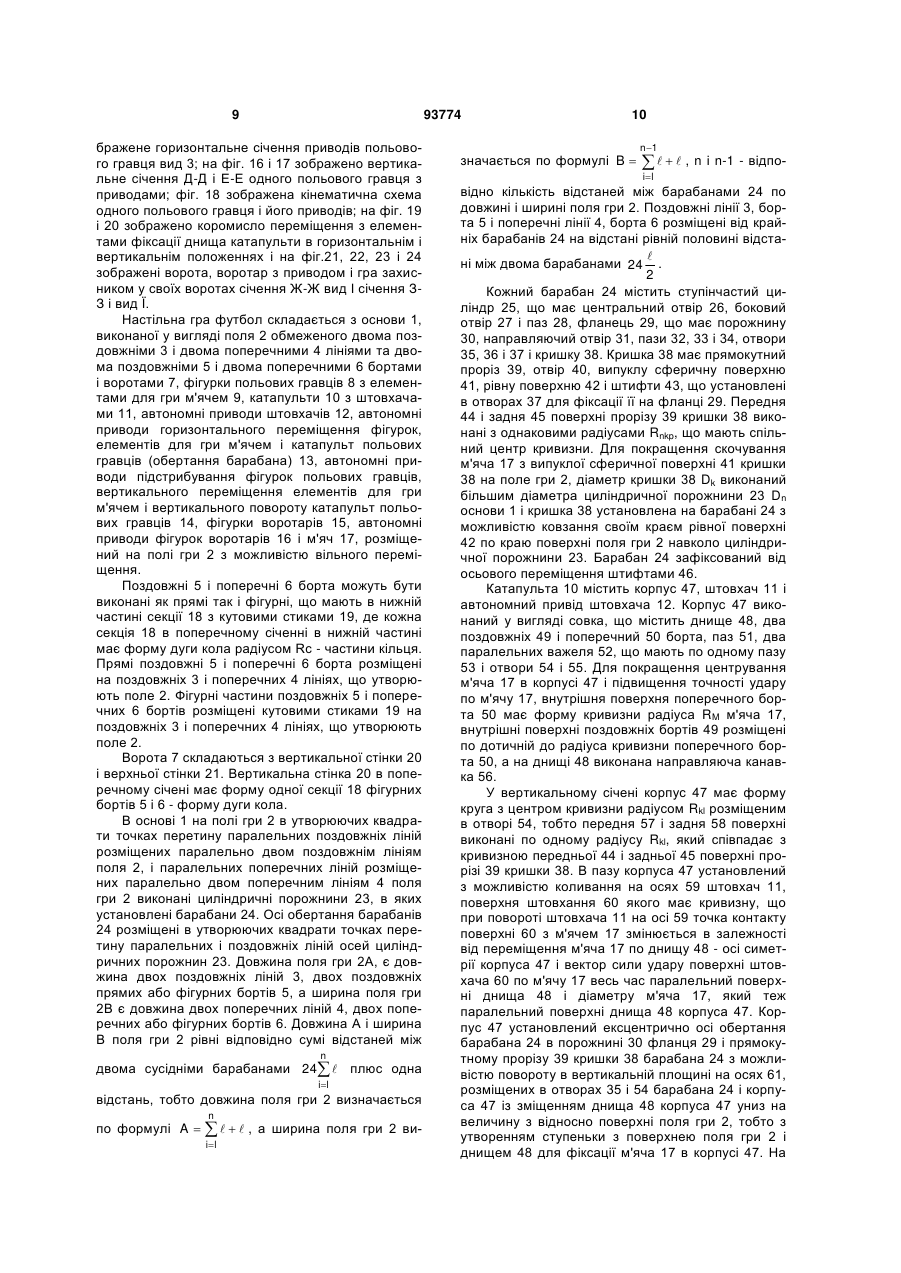

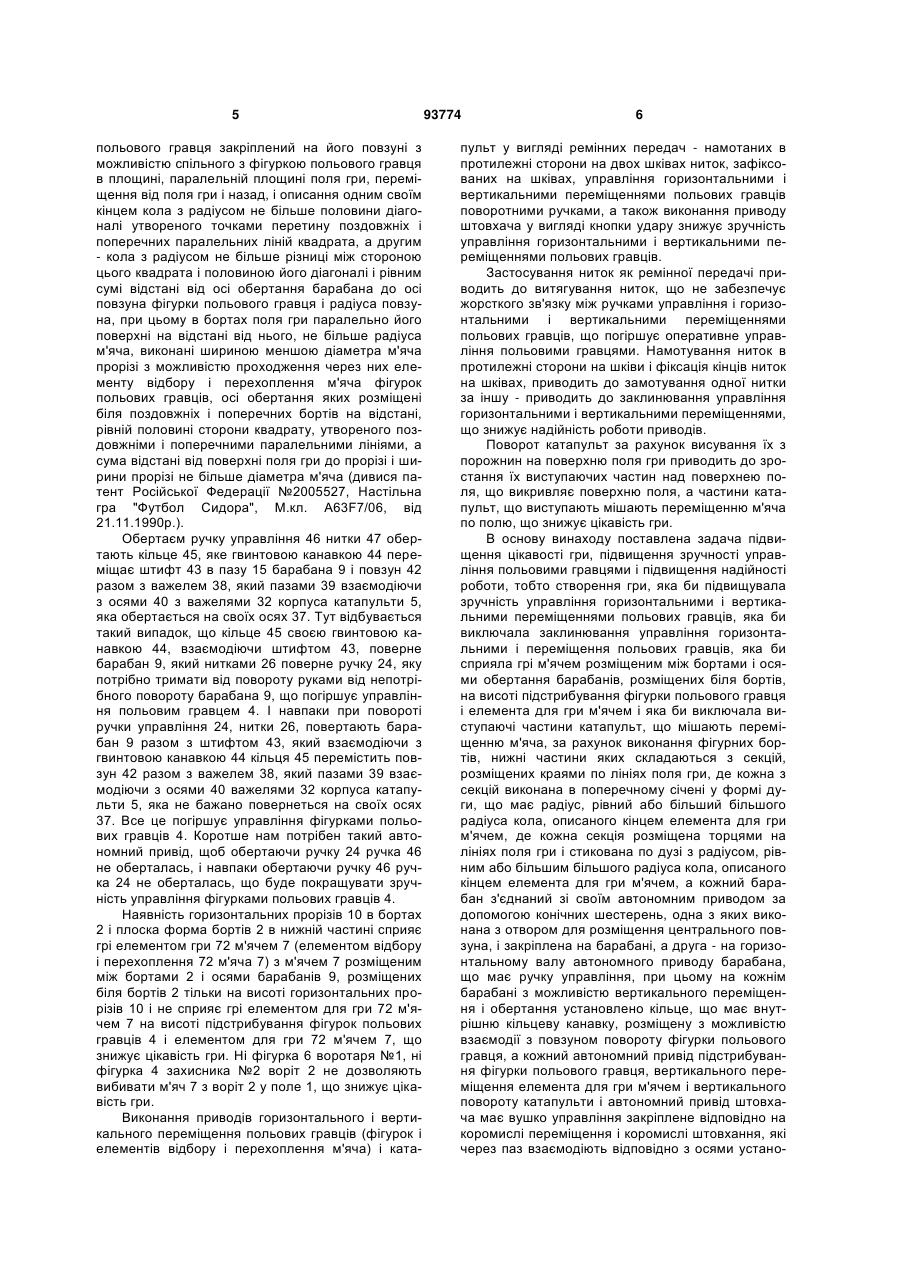

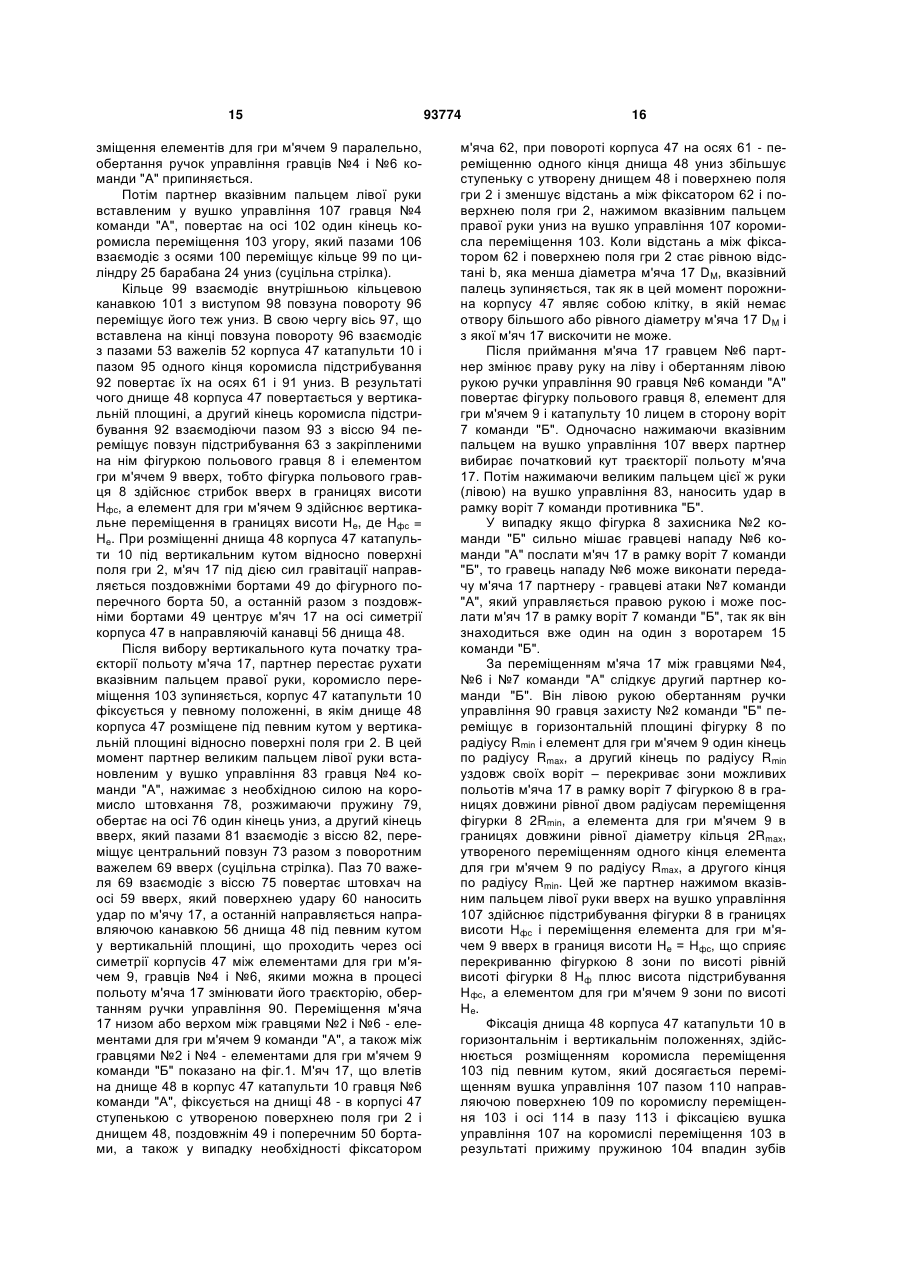

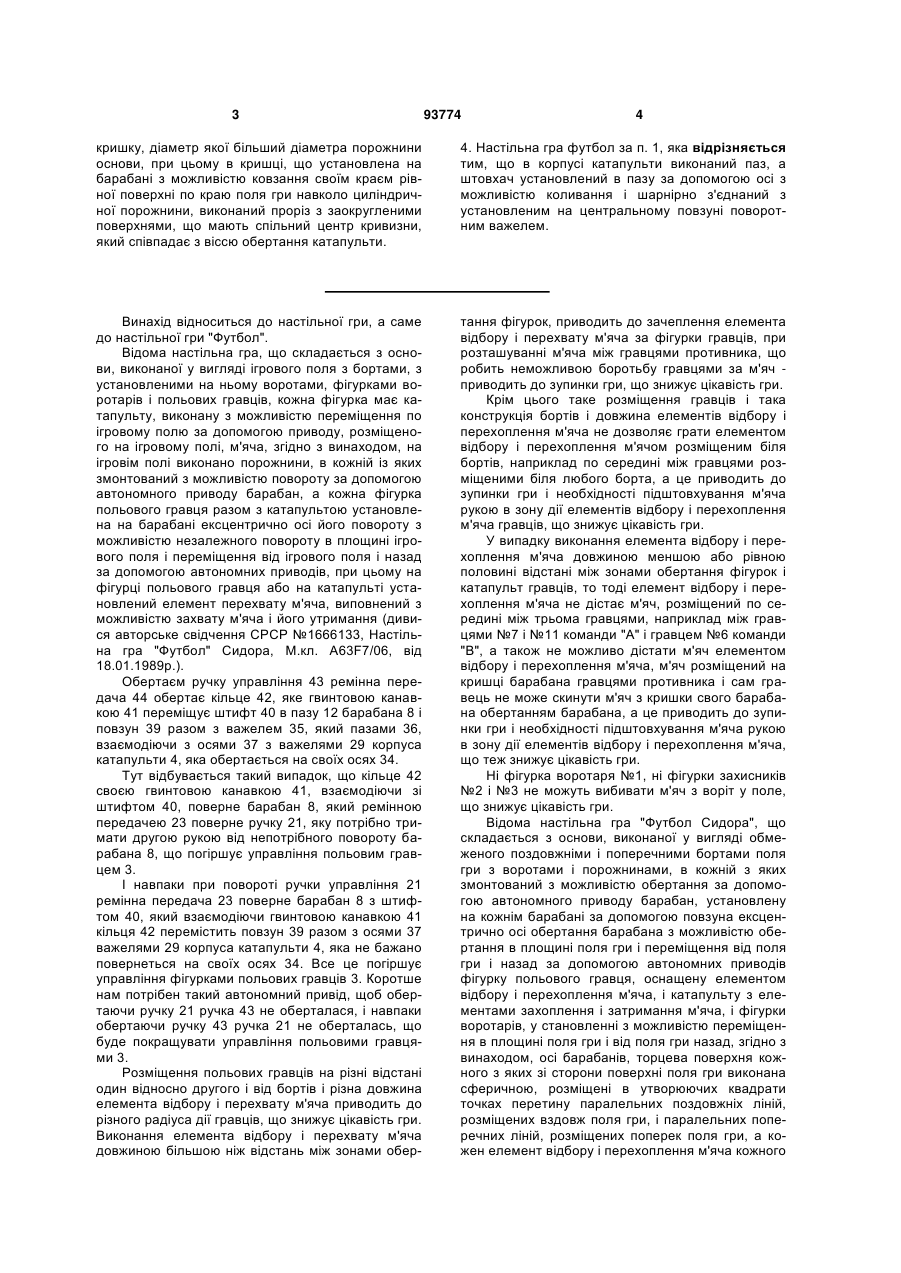

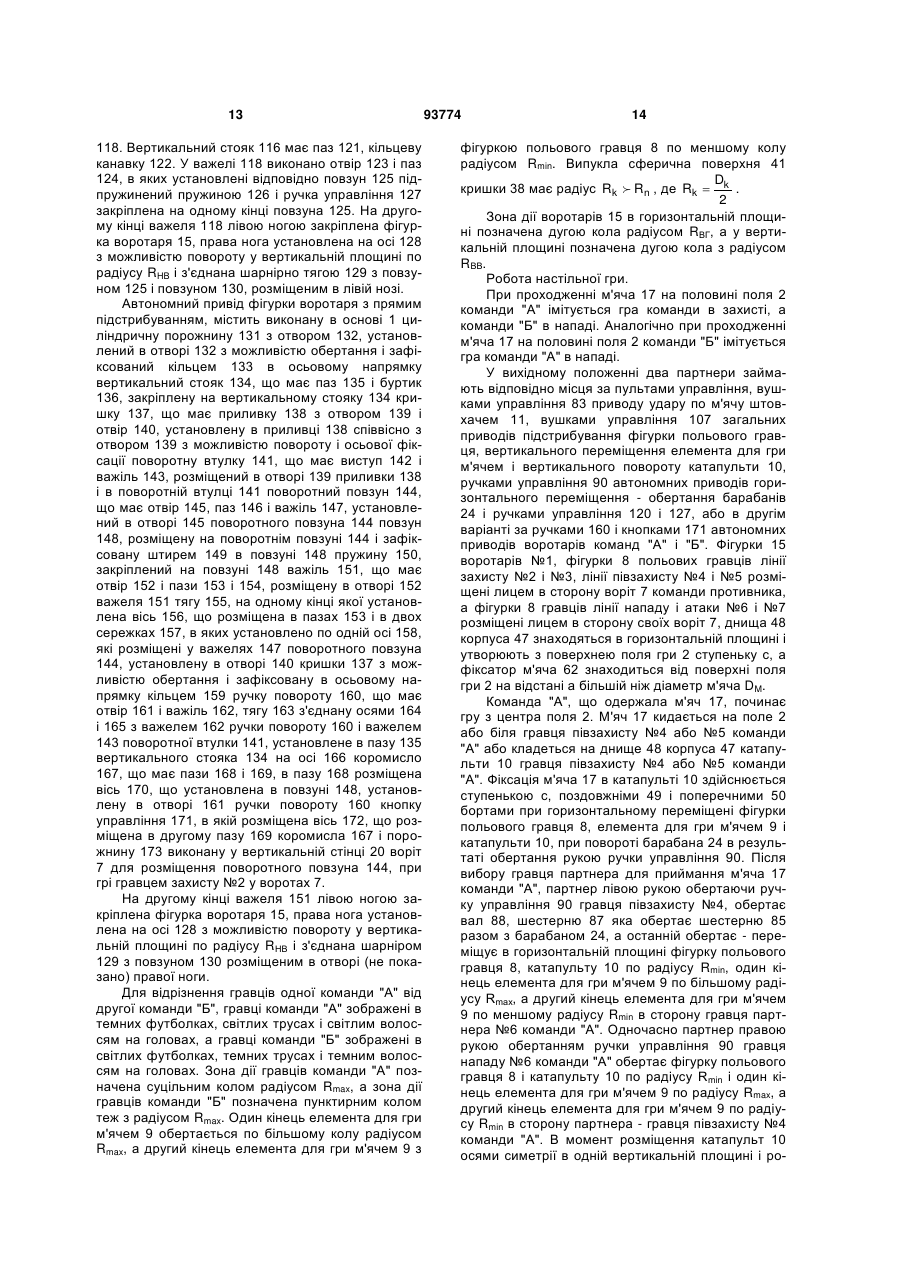

1. Настільна гра футбол, що складається з основи, виконаної у вигляді обмеженого поздовжніми і поперечними бортами поля гри з воротами, і з виконаних в точках перетину паралельних, утворюючих квадрати поздовжніх і поперечних ліній циліндричних порожнин, в кожній з яких з можливістю обертання за допомогою приводу навколо осі, що проходить через одну з точок перетину, змонтований барабан, м'яча, розміщеного на полі з можливістю переміщення, фігурок воротарів, установлених біля воріт з можливістю переміщення в площині поля гри і від поля гри назад, фігурок польових гравців, кожна з яких має елемент для гри м'ячем і катапульту з штовхачем і установлена ексцентрично за допомогою повзуна підстрибування зі сторони поля гри на торцевій, сферичній, випуклій поверхні барабанів з можливістю повороту за допомогою автономних приводів обертання барабанів, з можливістю переміщення горизонтального в площині, паралельній площині поля гри, і з можливістю переміщення від поля гри і назад, і описання одним кінцем елемента для гри м'ячем кола з радіусом не більше половини діагоналі, утвореного точками перетину поздовжніх і поперечних ліній квадрата розміщення чотирьох барабанів, а другим кінцем і фігуркою польового гравця кола з радіусом не більше різниці між стороною цього квадрата і половиною його діагоналі, автономних приводів з елементами управління для 2 (19) 1 3 93774 4 кришку, діаметр якої більший діаметра порожнини основи, при цьому в кришці, що установлена на барабані з можливістю ковзання своїм краєм рівної поверхні по краю поля гри навколо циліндричної порожнини, виконаний проріз з заокругленими поверхнями, що мають спільний центр кривизни, який співпадає з віссю обертання катапульти. 4. Настільна гра футбол за п. 1, яка відрізняється тим, що в корпусі катапульти виконаний паз, а штовхач установлений в пазу за допомогою осі з можливістю коливання і шарнірно з'єднаний з установленим на центральному повзуні поворотним важелем. Винахід відноситься до настільної гри, а саме до настільної гри "Футбол". Відома настільна гра, що складається з основи, виконаної у вигляді ігрового поля з бортами, з установленими на ньому воротами, фігурками воротарів і польових гравців, кожна фігурка має катапульту, виконану з можливістю переміщення по ігровому полю за допомогою приводу, розміщеного на ігровому полі, м'яча, згідно з винаходом, на ігровім полі виконано порожнини, в кожній із яких змонтований з можливістю повороту за допомогою автономного приводу барабан, а кожна фігурка польового гравця разом з катапультою установлена на барабані ексцентрично осі його повороту з можливістю незалежного повороту в площині ігрового поля і переміщення від ігрового поля і назад за допомогою автономних приводів, при цьому на фігурці польового гравця або на катапульті установлений елемент перехвату м'яча, виповнений з можливістю захвату м'яча і його утримання (дивися авторське свідчення СРСР №1666133, Настільна гра "Футбол" Сидора, М.кл. А63F7/06, від 18.01.1989р.). Обертаєм ручку управління 43 ремінна передача 44 обертає кільце 42, яке гвинтовою канавкою 41 переміщує штифт 40 в пазу 12 барабана 8 і повзун 39 разом з важелем 35, який пазами 36, взаємодіючи з осями 37 з важелями 29 корпуса катапульти 4, яка обертається на своїх осях 34. Тут відбувається такий випадок, що кільце 42 своєю гвинтовою канавкою 41, взаємодіючи зі штифтом 40, поверне барабан 8, який ремінною передачею 23 поверне ручку 21, яку потрібно тримати другою рукою від непотрібного повороту барабана 8, що погіршує управління польовим гравцем 3. І навпаки при повороті ручки управління 21 ремінна передача 23 поверне барабан 8 з штифтом 40, який взаємодіючи гвинтовою канавкою 41 кільця 42 перемістить повзун 39 разом з осями 37 важелями 29 корпуса катапульти 4, яка не бажано повернеться на своїх осях 34. Все це погіршує управління фігурками польових гравців 3. Коротше нам потрібен такий автономний привід, щоб обертаючи ручку 21 ручка 43 не оберталася, і навпаки обертаючи ручку 43 ручка 21 не оберталась, що буде покращувати управління польовими гравцями 3. Розміщення польових гравців на різні відстані один відносно другого і від бортів і різна довжина елемента відбору і перехвату м'яча приводить до різного радіуса дії гравців, що знижує цікавість гри. Виконання елемента відбору і перехвату м'яча довжиною більшою ніж відстань між зонами обер тання фігурок, приводить до зачеплення елемента відбору і перехвату м'яча за фігурки гравців, при розташуванні м'яча між гравцями противника, що робить неможливою боротьбу гравцями за м'яч приводить до зупинки гри, що знижує цікавість гри. Крім цього таке розміщення гравців і така конструкція бортів і довжина елементів відбору і перехоплення м'яча не дозволяє грати елементом відбору і перехоплення м'ячом розміщеним біля бортів, наприклад по середині між гравцями розміщеними біля любого борта, а це приводить до зупинки гри і необхідності підштовхування м'яча рукою в зону дії елементів відбору і перехоплення м'яча гравців, що знижує цікавість гри. У випадку виконання елемента відбору і перехоплення м'яча довжиною меншою або рівною половині відстані між зонами обертання фігурок і катапульт гравців, то тоді елемент відбору і перехоплення м'яча не дістає м'яч, розміщений по середині між трьома гравцями, наприклад між гравцями №7 і №11 команди "А" і гравцем №6 команди "В", а також не можливо дістати м'яч елементом відбору і перехоплення м'яча, м'яч розміщений на кришці барабана гравцями противника і сам гравець не може скинути м'яч з кришки свого барабана обертанням барабана, а це приводить до зупинки гри і необхідності підштовхування м'яча рукою в зону дії елементів відбору і перехоплення м'яча, що теж знижує цікавість гри. Ні фігурка воротаря №1, ні фігурки захисників №2 і №3 не можуть вибивати м'яч з воріт у поле, що знижує цікавість гри. Відома настільна гра "Футбол Сидора", що складається з основи, виконаної у вигляді обмеженого поздовжніми і поперечними бортами поля гри з воротами і порожнинами, в кожній з яких змонтований з можливістю обертання за допомогою автономного приводу барабан, установлену на кожнім барабані за допомогою повзуна ексцентрично осі обертання барабана з можливістю обертання в площині поля гри і переміщення від поля гри і назад за допомогою автономних приводів фігурку польового гравця, оснащену елементом відбору і перехоплення м'яча, і катапульту з елементами захоплення і затримання м'яча, і фігурки воротарів, у становленні з можливістю переміщення в площині поля гри і від поля гри назад, згідно з винаходом, осі барабанів, торцева поверхня кожного з яких зі сторони поверхні поля гри виконана сферичною, розміщені в утворюючих квадрати точках перетину паралельних поздовжніх ліній, розміщених вздовж поля гри, і паралельних поперечних ліній, розміщених поперек поля гри, а кожен елемент відбору і перехоплення м'яча кожного 5 польового гравця закріплений на його повзуні з можливістю спільного з фігуркою польового гравця в площині, паралельній площині поля гри, переміщення від поля гри і назад, і описання одним своїм кінцем кола з радіусом не більше половини діагоналі утвореного точками перетину поздовжніх і поперечних паралельних ліній квадрата, а другим - кола з радіусом не більше різниці між стороною цього квадрата і половиною його діагоналі і рівним сумі відстані від осі обертання барабана до осі повзуна фігурки польового гравця і радіуса повзуна, при цьому в бортах поля гри паралельно його поверхні на відстані від нього, не більше радіуса м'яча, виконані шириною меншою діаметра м'яча прорізі з можливістю проходження через них елементу відбору і перехоплення м'яча фігурок польових гравців, осі обертання яких розміщені біля поздовжніх і поперечних бортів на відстані, рівній половині сторони квадрату, утвореного поздовжніми і поперечними паралельними лініями, а сума відстані від поверхні поля гри до прорізі і ширини прорізі не більше діаметра м'яча (дивися патент Російської Федерації №2005527, Настільна гра "Футбол Сидора", М.кл. А63F7/06, від 21.11.1990р.). Обертаєм ручку управління 46 нитки 47 обертають кільце 45, яке гвинтовою канавкою 44 переміщає штифт 43 в пазу 15 барабана 9 і повзун 42 разом з важелем 38, який пазами 39 взаємодіючи з осями 40 з важелями 32 корпуса катапульти 5, яка обертається на своїх осях 37. Тут відбувається такий випадок, що кільце 45 своєю гвинтовою канавкою 44, взаємодіючи штифтом 43, поверне барабан 9, який нитками 26 поверне ручку 24, яку потрібно тримати від повороту руками від непотрібного повороту барабана 9, що погіршує управління польовим гравцем 4. І навпаки при повороті ручки управління 24, нитки 26, повертають барабан 9 разом з штифтом 43, який взаємодіючи з гвинтовою канавкою 44 кільця 45 перемістить повзун 42 разом з важелем 38, який пазами 39 взаємодіючи з осями 40 важелями 32 корпуса катапульти 5, яка не бажано повернеться на своїх осях 37. Все це погіршує управління фігурками польових гравців 4. Коротше нам потрібен такий автономний привід, щоб обертаючи ручку 24 ручка 46 не оберталась, і навпаки обертаючи ручку 46 ручка 24 не оберталась, що буде покращувати зручність управління фігурками польових гравців 4. Наявність горизонтальних прорізів 10 в бортах 2 і плоска форма бортів 2 в нижній частині сприяє грі елементом гри 72 м'ячем 7 (елементом відбору і перехоплення 72 м'яча 7) з м'ячем 7 розміщеним між бортами 2 і осями барабанів 9, розміщених біля бортів 2 тільки на висоті горизонтальних прорізів 10 і не сприяє грі елементом для гри 72 м'ячем 7 на висоті підстрибування фігурок польових гравців 4 і елементом для гри 72 м'ячем 7, що знижує цікавість гри. Ні фігурка 6 воротаря №1, ні фігурка 4 захисника №2 воріт 2 не дозволяють вибивати м'яч 7 з воріт 2 у поле 1, що знижує цікавість гри. Виконання приводів горизонтального і вертикального переміщення польових гравців (фігурок і елементів відбору і перехоплення м'яча) і ката 93774 6 пульт у вигляді ремінних передач - намотаних в протилежні сторони на двох шківах ниток, зафіксованих на шківах, управління горизонтальними і вертикальними переміщеннями польових гравців поворотними ручками, а також виконання приводу штовхача у вигляді кнопки удару знижує зручність управління горизонтальними і вертикальними переміщеннями польових гравців. Застосування ниток як ремінної передачі приводить до витягування ниток, що не забезпечує жорсткого зв'язку між ручками управління і горизонтальними і вертикальними переміщеннями польових гравців, що погіршує оперативне управління польовими гравцями. Намотування ниток в протилежні сторони на шківи і фіксація кінців ниток на шківах, приводить до замотування одної нитки за іншу - приводить до заклинювання управління горизонтальними і вертикальними переміщеннями, що знижує надійність роботи приводів. Поворот катапульт за рахунок висування їх з порожнин на поверхню поля гри приводить до зростання їх виступаючих частин над поверхнею поля, що викривляє поверхню поля, а частини катапульт, що виступають мішають переміщенню м'яча по полю, що знижує цікавість гри. В основу винаходу поставлена задача підвищення цікавості гри, підвищення зручності управління польовими гравцями і підвищення надійності роботи, тобто створення гри, яка би підвищувала зручність управління горизонтальними і вертикальними переміщеннями польових гравців, яка би виключала заклинювання управління горизонтальними і переміщення польових гравців, яка би сприяла грі м'ячем розміщеним між бортами і осями обертання барабанів, розміщених біля бортів, на висоті підстрибування фігурки польового гравця і елемента для гри м'ячем і яка би виключала виступаючі частини катапульт, що мішають переміщенню м'яча, за рахунок виконання фігурних бортів, нижні частини яких складаються з секцій, розміщених краями по лініях поля гри, де кожна з секцій виконана в поперечному січені у формі дуги, що має радіус, рівний або більший більшого радіуса кола, описаного кінцем елемента для гри м'ячем, де кожна секція розміщена торцями на лініях поля гри і стикована по дузі з радіусом, рівним або більшим більшого радіуса кола, описаного кінцем елемента для гри м'ячем, а кожний барабан з'єднаний зі своїм автономним приводом за допомогою конічних шестерень, одна з яких виконана з отвором для розміщення центрального повзуна, і закріплена на барабані, а друга - на горизонтальному валу автономного приводу барабана, що має ручку управління, при цьому на кожнім барабані з можливістю вертикального переміщення і обертання установлено кільце, що має внутрішню кільцеву канавку, розміщену з можливістю взаємодії з повзуном повороту фігурки польового гравця, а кожний автономний привід підстрибування фігурки польового гравця, вертикального переміщення елемента для гри м'ячем і вертикального повороту катапульти і автономний привід штовхача має вушко управління закріплене відповідно на коромислі переміщення і коромислі штовхання, які через паз взаємодіють відповідно з осями устано 7 вленими відповідно в кільці і центральнім повзуні, при цьому коромисло переміщення і коромисло штовхання розміщені X - подібно в вертикальній площині з можливістю повороту в протилежні сторони відносно горизонтального вала автономного приводу барабана і переміщення в пазах, виконаних в бортах відносно ручки управління обертання барабана, вертикальна стінка воріт має в поперечному січенні форму дуги борта, а фігурки воротарів додатково оснащені приводом нанесення удару по м'ячу. Поставлена задача досягається тим, що у відомій настільній грі, що складається з основи, виконаної у вигляді обмеженого поздовжніми і поперечними бортами поля гри з воротами із виконаних в точках перетину паралельних, утворюючих квадрати поздовжніх і поперечних ліній циліндричних порожнин, в кожній з яких з можливістю обертання за допомогою автономного приводу навколо осі, що проходить через одну з точок перетину, змонтований барабан, м'яча розміщеного на полі з можливістю переміщення, фігурок воротарів, установлених біля воріт з можливістю переміщення в площині поля гри і від поля гри назад, фігурок польових гравців, кожна з яких має елемент для гри м'ячем і катапульту з штовхачем, установлених ексцентрично зі сторони поля гри на торцевій сферичній випуклій поверхні барабанів з можливістю повороту за допомогою автономних приводів обертання барабанів - з можливістю переміщення горизонтально в площині, паралельній площині поля гри, і з можливістю переміщення від поля гри і назад, і описання одним кінцем елемента для гри м'ячем кола з радіусом не більше половини діагоналі утвореного точками перетину поздовжніх і поперечних ліній квадрату розміщення чотирьох барабанів, а другим кінцем і фігуркою польового гравця - кола з радіусом не більше різниці між стороною цього квадрату і половиною його діагоналі, автономних приводів з елементами управління для підстрибування фігурок польових гравців, вертикального переміщення елементів для гри м'ячем, вертикального повороту катапульт і автономних приводів з елементами управління штовхачів катапульт, згідно з винаходом, нижні частини бортів виконані фігурними і складаються з секцій, розміщених краями по лініях поля гри, де кожна з секцій виконана в поперечному січені у формі дуги, що має радіус рівний а більший більшого радіуса кола, описаного кінцем елемента для гри м'ячем, де кожна секція розміщена торцями на лініях поля гри і стикована по дузі кола з радіусом, рівним або більшим більшого радіуса кола, описаного кінцем елемента для гри м'ячем, а кожний барабан з'єднаний зі своїм автономним приводом за допомогою конічних шестерень, одна з яких, виконана з отвором для розміщення центрального повзуна і закріплена на барабані, а друга - на горизонтальному валі автономного приводу барабана, що має ручку управління, при цьому на кожному барабані з можливістю вертикального переміщення і обертання установлено кільце, що має внутрішню кільцеву канавку, розміщену з можливістю взаємодії з повзуном повороту фігурки польового гравця, а кожний автономний привід 93774 8 підстрибування фігурки польового гравця, вертикального переміщення елемента для гри м'ячем і вертикального повороту катапульти і автономний привід штовхача мають вушка управління і вилки закріплені відповідно на коромислі переміщення і коромислі штовхання, які через паз у вилках взаємодіють відповідно з осями установленими відповідно в кільці і центральнім повзуні, при цьому коромисло переміщення і коромисло штовхання розміщені X-подібному вертикальній площині з можливістю повороту в протилежні сторони відносно горизонтального вала автономного приводу барабана і переміщення в пазах виконаних в бортах відносно ручки управління обертання барабана, вертикальна стінка воріт має в поперечному січенні форму дуги секції фігурного борта, а фігурки воротарів додатково оснащені приводом нанесення удару по м'ячу. Осі повороту катапульти, корпус якої має форму круга, розміщені в центрі цього круга. Кожний барабан має сферичну випуклу кришку, діаметр якої більший діаметра порожнини основи, при цьому в кришці, що установлена на барабані з можливістю ковзання своїм краєм по краю поля гри навколо циліндричної порожнини, виконаний проріз з закругленими поверхнями, що мають спільний центр кривизни, який співпадає з віссю обертання катапульти. В корпусі катапульти виконаний паз, а штовхач установлений в пазу за допомогою осі з можливістю коливання і шарнірно з'єднаний з установленим на центральному повзуні поворотним важелем. Порівняльний аналіз технічного рішення задачі, що заявляється з прототипом показує, що воно відрізняється ознаками приведеними після слів, згідно з винаходом, що дає можливість зробити висновок, що технічне рішення, яке заявляється відповідає критерію "новизна". Порівняльний аналіз технічного рішення задачі, що заявляється не тільки з прототипом, але і з другими технічними рішеннями в даній області техніки не дозволив виявити в них ознак аналогічних, як в рішенні, що заявляється після слів, згідно з винаходом, і щоб ці ознаки виконували аналогічні функції, і що ці ознаки відрізняють рішення, що заявляється від прототипу і аналогів. В свою чергу наявність ознак, які дають новий технічний результат - підвищення цікавості гри, підвищення зручності управління польовими гравцями і підвищення надійності роботи дозволяє зробити висновок, що ці ознаки є "суттєвими ознаками". На фіг. 1 зображений загальний привід гри з фігурними бортами вид А; на фіг.2 зображена основа з фігурними бортами вертикальне січення АА; на фіг.3 і 4 зображений барабан, вертикальне січення Б-Б і вид зверху Б, на фіг.5 і 6 зображена кришка барабана вертикальне січення В-В і вид зверху В; на фіг. 7, 8, 9, 10 і 11 зображений корпус катапульти, вертикальне січення Г-Г, вид спереду Д, вид зверху Г, вид збоку Е і вид спереду Є; на фіг. 12 зображений корпус катапульти в ізометрії, на фіг. 13 зображена катапульта січення Г-Г з штовхачем; на фіг. 14 зображений вид зверху Ж частини поля, польового гравця і горизонтальне січення приводів польового гравця; на фіг. 15 зо 9 93774 бражене горизонтальне січення приводів польового гравця вид 3; на фіг. 16 і 17 зображено вертикальне січення Д-Д і Е-Е одного польового гравця з приводами; фіг. 18 зображена кінематична схема одного польового гравця і його приводів; на фіг. 19 і 20 зображено коромисло переміщення з елементами фіксації днища катапульти в горизонтальнім і вертикальнім положеннях і на фіг.21, 22, 23 і 24 зображені ворота, воротар з приводом і гра захисником у своїх воротах січення Ж-Ж вид І січення ЗЗ і вид Ї. Настільна гра футбол складається з основи 1, виконаної у вигляді поля 2 обмеженого двома поздовжніми 3 і двома поперечними 4 лініями та двома поздовжніми 5 і двома поперечними 6 бортами і воротами 7, фігурки польових гравців 8 з елементами для гри м'ячем 9, катапульти 10 з штовхачами 11, автономні приводи штовхачів 12, автономні приводи горизонтального переміщення фігурок, елементів для гри м'ячем і катапульт польових гравців (обертання барабана) 13, автономні приводи підстрибування фігурок польових гравців, вертикального переміщення елементів для гри м'ячем і вертикального повороту катапульт польових гравців 14, фігурки воротарів 15, автономні приводи фігурок воротарів 16 і м'яч 17, розміщений на полі гри 2 з можливістю вільного переміщення. Поздовжні 5 і поперечні 6 борта можуть бути виконані як прямі так і фігурні, що мають в нижній частині секції 18 з кутовими стиками 19, де кожна секція 18 в поперечному січенні в нижній частині має форму дуги кола радіусом Rс - частини кільця. Прямі поздовжні 5 і поперечні 6 борта розміщені на поздовжніх 3 і поперечних 4 лініях, що утворюють поле 2. Фігурні частини поздовжніх 5 і поперечних 6 бортів розміщені кутовими стиками 19 на поздовжніх 3 і поперечних 4 лініях, що утворюють поле 2. Ворота 7 складаються з вертикальної стінки 20 і верхньої стінки 21. Вертикальна стінка 20 в поперечному січені має форму одної секції 18 фігурних бортів 5 і 6 - форму дуги кола. В основі 1 на полі гри 2 в утворюючих квадрати точках перетину паралельних поздовжніх ліній розміщених паралельно двом поздовжнім лініям поля 2, і паралельних поперечних ліній розміщених паралельно двом поперечним лініям 4 поля гри 2 виконані циліндричні порожнини 23, в яких установлені барабани 24. Осі обертання барабанів 24 розміщені в утворюючих квадрати точках перетину паралельних і поздовжніх ліній осей циліндричних порожнин 23. Довжина поля гри 2А, є довжина двох поздовжніх ліній 3, двох поздовжніх прямих або фігурних бортів 5, а ширина поля гри 2В є довжина двох поперечних ліній 4, двох поперечних або фігурних бортів 6. Довжина А і ширина В поля гри 2 рівні відповідно сумі відстаней між n двома сусідніми барабанами 24  плюс одна i l відстань, тобто довжина поля гри 2 визначається n по формулі A      , а ширина поля гри 2 виi l 10 значається по формулі B  n 1     , n і n-1 - відпоi l відно кількість відстаней між барабанами 24 по довжині і ширині поля гри 2. Поздовжні лінії 3, борта 5 і поперечні лінії 4, борта 6 розміщені від крайніх барабанів 24 на відстані рівній половині відста ні між двома барабанами 24 . 2 Кожний барабан 24 містить ступінчастий циліндр 25, що має центральний отвір 26, боковий отвір 27 і паз 28, фланець 29, що має порожнину 30, направляючий отвір 31, пази 32, 33 і 34, отвори 35, 36 і 37 і кришку 38. Кришка 38 має прямокутний проріз 39, отвір 40, випуклу сферичну поверхню 41, рівну поверхню 42 і штифти 43, що установлені в отворах 37 для фіксації її на фланці 29. Передня 44 і задня 45 поверхні прорізу 39 кришки 38 виконані з однаковими радіусами Rnkp, що мають спільний центр кривизни. Для покращення скочування м'яча 17 з випуклої сферичної поверхні 41 кришки 38 на поле гри 2, діаметр кришки 38 Dk виконаний більшим діаметра циліндричної порожнини 23 Dn основи 1 і кришка 38 установлена на барабані 24 з можливістю ковзання своїм краєм рівної поверхні 42 по краю поверхні поля гри 2 навколо циліндричної порожнини 23. Барабан 24 зафіксований від осьового переміщення штифтами 46. Катапульта 10 містить корпус 47, штовхач 11 і автономний привід штовхача 12. Корпус 47 виконаний у вигляді совка, що містить днище 48, два поздовжніх 49 і поперечний 50 борта, паз 51, два паралельних важеля 52, що мають по одному пазу 53 і отвори 54 і 55. Для покращення центрування м'яча 17 в корпусі 47 і підвищення точності удару по м'ячу 17, внутрішня поверхня поперечного борта 50 має форму кривизни радіуса RM м'яча 17, внутрішні поверхні поздовжніх бортів 49 розміщені по дотичній до радіуса кривизни поперечного борта 50, а на днищі 48 виконана направляюча канавка 56. У вертикальному січені корпус 47 має форму круга з центром кривизни радіусом Rkl розміщеним в отворі 54, тобто передня 57 і задня 58 поверхні виконані по одному радіусу Rkl, який співпадає з кривизною передньої 44 і задньої 45 поверхні прорізі 39 кришки 38. В пазу корпуса 47 установлений з можливістю коливання на осях 59 штовхач 11, поверхня штовхання 60 якого має кривизну, що при повороті штовхача 11 на осі 59 точка контакту поверхні 60 з м'ячем 17 змінюється в залежності від переміщення м'яча 17 по днищу 48 - осі симетрії корпуса 47 і вектор сили удару поверхні штовхача 60 по м'ячу 17 весь час паралельний поверхні днища 48 і діаметру м'яча 17, який теж паралельний поверхні днища 48 корпуса 47. Корпус 47 установлений ексцентрично осі обертання барабана 24 в порожнині 30 фланця 29 і прямокутному прорізу 39 кришки 38 барабана 24 з можливістю повороту в вертикальній площині на осях 61, розміщених в отворах 35 і 54 барабана 24 і корпуса 47 із зміщенням днища 48 корпуса 47 униз на величину з відносно поверхні поля гри 2, тобто з утворенням ступеньки з поверхнею поля гри 2 і днищем 48 для фіксації м'яча 17 в корпусі 47. На 11 корпусі 47 закріплений фіксатор м'яча 62, що запобігає вистрибуванню м'яча 17 у вертикальному напрямку з корпусу 47. В вихідному положенні при прийманні м'яча 17 днище 48 корпуса 47 розміщено паралельно поверхні поля гри 2 і фіксатор м'яча 62 розміщений від поверхні поля гри 2 на відстані (висоті) а більшій за діаметр м'яча 17 DM. Біля корпуса 47 катапульти 10 ексцентрично на осі обертання барабана 24 установлені фігурка польового гравця 8 і елемент для гри м'ячем 9, закріплені на повзуні підстрибування 63, розміщеному в отворі 40 кришки 38 і отворі 31 фланця 29 барабана 24. Фігурка польового гравця 8 і елемент для гри м'ячем 9 розміщені на барабані 24 з можливістю опису одним кінцем елемента для гри м'ячем 9 більшого кола з радіусом Rmах не більше K половини діагоналі квадрату утвореного точ2 ками перетину двох поздовжніх і двох поперечних ліній квадрата розміщення чотирьох барабанів 24, K тобто Rmax  , а другим кінцем елемента для гри 2 м'ячем 9, фігуркою 8 і повзуном підстрибування 63 - меншого кола з радіусом Rmin не більше різниці між стороною квадрата  , розміщення чотирьох K барабанів 24 і половиною його діагоналі , 2 K і рівним відстані від осі повороту баRmin    2 рабана 24 до осі повзуна підстрибування 63 і його радіуса Rn. В лівій і правій ногах фігурок польових гравців 8 виконані отвори 64 і 65 і права нога установлена на осі 66 з можливістю коливання у вертикальній площині. Ліва нога польового гравця насаджена отвором 64 на повзун підстрибування 63, а в отворі 65 правої ноги установлений повзун 67, з'єднаний шарніром 68 з штовхачем 11. Кожна секція 18 поздовжніх 5 і поперечних 6 фігурних бортів в нижній частині, а також вертикальна стінка 20 воріт 7 в поперечному січені має кривизну радіусом Rc рівним, більшим більшого радіуса Rmaх обертання елемента для гри м'ячем 9, тобто RcRmax. Висота Нс кожної секції 18 нижньої частини поздовжніх 5 і поперечних 6 фігурних бортів, а також і може бути і висота нижньої частини Нв вертикальної стінки 20 воріт 7 повинні бути більше висоти підстрибування Нфc фігурки польових гравців 8 - висоти вертикального переміщення Hе елемента для гри м'ячем 9, тобто Hс=НвНфс=Не. Автономний привід удару по м'ячу - штовхача 12 містить важіль 69, що має два пази 70 і 71 і отвір 72, розміщений в центральному отворі 26 барабана 24 центральний повзун 73, на одному кінці якого установлений з можливістю обертання і осьової фіксації штифтами 74 важіль 69, в пазу 70 якого розміщена вісь 75 установлена в штовхані 11, розміщеним в пазу 71 і установлене на осі 76, розміщеній в опорі 77 основи 1 коромисло штовхання 78 підпружинене пружиною 79. На одному кінці коромисла штовхання 78 виконана вилка 80 з пазами 81, в яких розміщена вісь 82, установлена 93774 12 на другому кінці центрального повзуна 73, а на другому кінці коромисла штовхання 78 виконано вушко управління 83. Другий кінець коромисла штовхання 78 розміщений з можливістю переміщення в пазу 84 основи 1. Загальний автономний привід горизонтального переміщення (фігурки польового гравця 8, елемента для гри м'ячем 9 і катапульти 10) - обертання барабана 13 містить одну конічну шестерню 85 з отвором 86 закріплену на циліндрі 25 барабана 24, другу конічну шестерню 87, що взаємодіє з першою конічною шестернею 85, вал 88 розміщений в отворі 89 опори 77 основні, на одному кінці якого установлена друга конічна шестерня 87 і ручку управління 90 закріплену на другому кінці вала 88. Загальний автономний привід підстрибування (фігурки польового гравця 8 і вертикального переміщення елемента для гри м'ячем 9) і вертикального повороту катапульти 10, містить установлене на осі 91 розміщеній в отворі 36 фланця 29 барабана 24 коромисло підстрибування 92, на одному кінці якого виконаний паз 93, в якому розміщена вісь 94, що установлена на другому кінці повзуна підстрибування 63, а на другому кінці виконаний паз 95, установлений в боковому отворі 27 пазу 28 барабана 24 повзун повороту 96, на одному кінці якого установлена вісь 97, розміщена в пазах 33 і 34 фланця 29 барабана 24, пазах 53 корпуса 47 катапульти 10 і в пазу 95 коромисла підстрибування 92, а на другому кінці повзуна повороту 96, в якому виконаний виступ 98, розміщене на циліндрі 25 барабана 24 з можливістю осьового переміщення і обертання кільце 99, що має осі 100 і внутрішню кільцеву канавку 101, яка взаємодіє з виступом 98 повзуна повороту 96 і установлене на осі 102, розміщеній в опорі 77 основи 1 коромисло переміщення 103 підпружинене пружиною 104. На одному кінці коромисла переміщення 103 виконана вилка 105 і пази 106, в яких розміщені осі 100, які установлені в кільці 99, а на другому кінці виконано вушко управління 107. Другий кінець коромисла переміщення 103 розміщений з можливістю переміщення в пазу 108 основи 1. Фіксація днища 48 корпуса 47 катапульти 10 в горизонтальній площині паралельній поверхні поля гри 2 і під кутом відносно поверхні поля гри 2, містить направляючу поверхню 109 з пазом 110, нахилену поверхню з зубами 111, виконані на вушці управління 107, установлений на основі 1 фіксатор 112, паз 113 виконаний на другому кінці коромисла переміщення 103 і розміщення вушка управління 107 на коромислі переміщення 103 з можливістю переміщення пазом 110 по поверхні коромисла переміщення 103 і фіксації на нім віссю 114, розміщеною в пазу 113 коромисла переміщення 103 і в направляючій поверхні 109, а також фіксації у вихідному положенні зубами 111 і фіксатором 112. Автономний привід фігурки 16 воротаря 15 містить установлений з можливістю повороту в отворі 115 основи 1, вертикальний стояк 116 зафіксований в осьовому напрямку штирями 117, важіль 118 установлений на горизонтальній осі 119, розміщеній у вертикальному стояку 116 і ручку управління 120 закріплену на одному кінці важеля 13 118. Вертикальний стояк 116 має паз 121, кільцеву канавку 122. У важелі 118 виконано отвір 123 і паз 124, в яких установлені відповідно повзун 125 підпружинений пружиною 126 і ручка управління 127 закріплена на одному кінці повзуна 125. На другому кінці важеля 118 лівою ногою закріплена фігурка воротаря 15, права нога установлена на осі 128 з можливістю повороту у вертикальній площині по радіусу RHB і з'єднана шарнірно тягою 129 з повзуном 125 і повзуном 130, розміщеним в лівій нозі. Автономний привід фігурки воротаря з прямим підстрибуванням, містить виконану в основі 1 циліндричну порожнину 131 з отвором 132, установлений в отворі 132 з можливістю обертання і зафіксований кільцем 133 в осьовому напрямку вертикальний стояк 134, що має паз 135 і буртик 136, закріплену на вертикальному стояку 134 кришку 137, що має приливку 138 з отвором 139 і отвір 140, установлену в приливці 138 співвісно з отвором 139 з можливістю повороту і осьової фіксації поворотну втулку 141, що має виступ 142 і важіль 143, розміщений в отворі 139 приливки 138 і в поворотній втулці 141 поворотний повзун 144, що має отвір 145, паз 146 і важіль 147, установлений в отворі 145 поворотного повзуна 144 повзун 148, розміщену на поворотнім повзуні 144 і зафіксовану штирем 149 в повзуні 148 пружину 150, закріплений на повзуні 148 важіль 151, що має отвір 152 і пази 153 і 154, розміщену в отворі 152 важеля 151 тягу 155, на одному кінці якої установлена вісь 156, що розміщена в пазах 153 і в двох сережках 157, в яких установлено по одній осі 158, які розміщені у важелях 147 поворотного повзуна 144, установлену в отворі 140 кришки 137 з можливістю обертання і зафіксовану в осьовому напрямку кільцем 159 ручку повороту 160, що має отвір 161 і важіль 162, тягу 163 з'єднану осями 164 і 165 з важелем 162 ручки повороту 160 і важелем 143 поворотної втулки 141, установлене в пазу 135 вертикального стояка 134 на осі 166 коромисло 167, що має пази 168 і 169, в пазу 168 розміщена вісь 170, що установлена в повзуні 148, установлену в отворі 161 ручки повороту 160 кнопку управління 171, в якій розміщена вісь 172, що розміщена в другому пазу 169 коромисла 167 і порожнину 173 виконану у вертикальній стінці 20 воріт 7 для розміщення поворотного повзуна 144, при грі гравцем захисту №2 у воротах 7. На другому кінці важеля 151 лівою ногою закріплена фігурка воротаря 15, права нога установлена на осі 128 з можливістю повороту у вертикальній площині по радіусу RHВ і з'єднана шарніром 129 з повзуном 130 розміщеним в отворі (не показано) правої ноги. Для відрізнення гравців одної команди "А" від другої команди "Б", гравці команди "А" зображені в темних футболках, світлих трусах і світлим волоссям на головах, а гравці команди "Б" зображені в світлих футболках, темних трусах і темним волоссям на головах. Зона дії гравців команди "А" позначена суцільним колом радіусом Rmax, а зона дії гравців команди "Б" позначена пунктирним колом теж з радіусом Rmax. Один кінець елемента для гри м'ячем 9 обертається по більшому колу радіусом Rmax, а другий кінець елемента для гри м'ячем 9 з 93774 14 фігуркою польового гравця 8 по меншому колу радіусом Rmin. Випукла сферична поверхня 41 D кришки 38 має радіус Rk  Rn , де Rk  k . 2 Зона дії воротарів 15 в горизонтальній площині позначена дугою кола радіусом RВГ, а у вертикальній площині позначена дугою кола з радіусом RВВ. Робота настільної гри. При проходженні м'яча 17 на половині поля 2 команди "А" імітується гра команди в захисті, а команди "Б" в нападі. Аналогічно при проходженні м'яча 17 на половині поля 2 команди "Б" імітується гра команди "А" в нападі. У вихідному положенні два партнери займають відповідно місця за пультами управління, вушками управління 83 приводу удару по м'ячу штовхачем 11, вушками управління 107 загальних приводів підстрибування фігурки польового гравця, вертикального переміщення елемента для гри м'ячем і вертикального повороту катапульти 10, ручками управління 90 автономних приводів горизонтального переміщення - обертання барабанів 24 і ручками управління 120 і 127, або в другім варіанті за ручками 160 і кнопками 171 автономних приводів воротарів команд "А" і "Б". Фігурки 15 воротарів №1, фігурки 8 польових гравців лінії захисту №2 і №3, лінії півзахисту №4 і №5 розміщені лицем в сторону воріт 7 команди противника, а фігурки 8 гравців лінії нападу і атаки №6 і №7 розміщені лицем в сторону своїх воріт 7, днища 48 корпуса 47 знаходяться в горизонтальній площині і утворюють з поверхнею поля гри 2 ступеньку с, а фіксатор м'яча 62 знаходиться від поверхні поля гри 2 на відстані а більшій ніж діаметр м'яча DM. Команда "А", що одержала м'яч 17, починає гру з центра поля 2. М'яч 17 кидається на поле 2 або біля гравця півзахисту №4 або №5 команди "А" або кладеться на днище 48 корпуса 47 катапульти 10 гравця півзахисту №4 або №5 команди "А". Фіксація м'яча 17 в катапульті 10 здійснюється ступенькою с, поздовжніми 49 і поперечними 50 бортами при горизонтальному переміщені фігурки польового гравця 8, елемента для гри м'ячем 9 і катапульти 10, при повороті барабана 24 в результаті обертання рукою ручки управління 90. Після вибору гравця партнера для приймання м'яча 17 команди "А", партнер лівою рукою обертаючи ручку управління 90 гравця півзахисту №4, обертає вал 88, шестерню 87 яка обертає шестерню 85 разом з барабаном 24, а останній обертає - переміщує в горизонтальній площині фігурку польового гравця 8, катапульту 10 по радіусу Rmin, один кінець елемента для гри м'ячем 9 по більшому радіусу Rmах, а другий кінець елемента для гри м'ячем 9 по меншому радіусу Rmin в сторону гравця партнера №6 команди "А". Одночасно партнер правою рукою обертанням ручки управління 90 гравця нападу №6 команди "А" обертає фігурку польового гравця 8 і катапульту 10 по радіусу Rmin і один кінець елемента для гри м'ячем 9 по радіусу Rmax, а другий кінець елемента для гри м'ячем 9 по радіусу Rmin в сторону партнера - гравця півзахисту №4 команди "А". В момент розміщення катапульт 10 осями симетрії в одній вертикальній площині і ро 15 зміщення елементів для гри м'ячем 9 паралельно, обертання ручок управління гравців №4 і №6 команди "А" припиняється. Потім партнер вказівним пальцем лівої руки вставленим у вушко управління 107 гравця №4 команди "А", повертає на осі 102 один кінець коромисла переміщення 103 угору, який пазами 106 взаємодіє з осями 100 переміщує кільце 99 по циліндру 25 барабана 24 униз (суцільна стрілка). Кільце 99 взаємодіє внутрішньою кільцевою канавкою 101 з виступом 98 повзуна повороту 96 переміщує його теж униз. В свою чергу вісь 97, що вставлена на кінці повзуна повороту 96 взаємодіє з пазами 53 важелів 52 корпуса 47 катапульти 10 і пазом 95 одного кінця коромисла підстрибування 92 повертає їх на осях 61 і 91 униз. В результаті чого днище 48 корпуса 47 повертається у вертикальній площині, а другий кінець коромисла підстрибування 92 взаємодіючи пазом 93 з віссю 94 переміщує повзун підстрибування 63 з закріпленими на нім фігуркою польового гравця 8 і елементом гри м'ячем 9 вверх, тобто фігурка польового гравця 8 здійснює стрибок вверх в границях висоти Нфс, а елемент для гри м'ячем 9 здійснює вертикальне переміщення в границях висоти Не, де Нфс = Не. При розміщенні днища 48 корпуса 47 катапульти 10 під вертикальним кутом відносно поверхні поля гри 2, м'яч 17 під дією сил гравітації направляється поздовжніми бортами 49 до фігурного поперечного борта 50, а останній разом з поздовжніми бортами 49 центрує м'яч 17 на осі симетрії корпуса 47 в направляючій канавці 56 днища 48. Після вибору вертикального кута початку траєкторії польоту м'яча 17, партнер перестає рухати вказівним пальцем правої руки, коромисло переміщення 103 зупиняється, корпус 47 катапульти 10 фіксується у певному положенні, в якім днище 48 корпуса 47 розміщене під певним кутом у вертикальній площині відносно поверхні поля гри 2. В цей момент партнер великим пальцем лівої руки встановленим у вушко управління 83 гравця №4 команди "А", нажимає з необхідною силою на коромисло штовхання 78, розжимаючи пружину 79, обертає на осі 76 один кінець униз, а другий кінець вверх, який пазами 81 взаємодіє з віссю 82, переміщує центральний повзун 73 разом з поворотним важелем 69 вверх (суцільна стрілка). Паз 70 важеля 69 взаємодіє з віссю 75 повертає штовхач на осі 59 вверх, який поверхнею удару 60 наносить удар по м'ячу 17, а останній направляється направляючою канавкою 56 днища 48 під певним кутом у вертикальній площині, що проходить через осі симетрії корпусів 47 між елементами для гри м'ячем 9, гравців №4 і №6, якими можна в процесі польоту м'яча 17 змінювати його траєкторію, обертанням ручки управління 90. Переміщення м'яча 17 низом або верхом між гравцями №2 і №6 - елементами для гри м'ячем 9 команди "А", а також між гравцями №2 і №4 - елементами для гри м'ячем 9 команди "Б" показано на фіг.1. М'яч 17, що влетів на днище 48 в корпус 47 катапульти 10 гравця №6 команди "А", фіксується на днищі 48 - в корпусі 47 ступенькою с утвореною поверхнею поля гри 2 і днищем 48, поздовжнім 49 і поперечним 50 бортами, а також у випадку необхідності фіксатором 93774 16 м'яча 62, при повороті корпуса 47 на осях 61 - переміщенню одного кінця днища 48 униз збільшує ступеньку с утворену днищем 48 і поверхнею поля гри 2 і зменшує відстань а між фіксатором 62 і поверхнею поля гри 2, нажимом вказівним пальцем правої руки униз на вушко управління 107 коромисла переміщення 103. Коли відстань а між фіксатором 62 і поверхнею поля гри 2 стає рівною відстані b, яка менша діаметра м'яча 17 DM, вказівний палець зупиняється, так як в цей момент порожнина корпусу 47 являє собою клітку, в якій немає отвору більшого або рівного діаметру м'яча 17 DM і з якої м'яч 17 вискочити не може. Після приймання м'яча 17 гравцем №6 партнер змінює праву руку на ліву і обертанням лівою рукою ручки управління 90 гравця №6 команди "А" повертає фігурку польового гравця 8, елемент для гри м'ячем 9 і катапульту 10 лицем в сторону воріт 7 команди "Б". Одночасно нажимаючи вказівним пальцем на вушко управління 107 вверх партнер вибирає початковий кут траєкторії польоту м'яча 17. Потім нажимаючи великим пальцем цієї ж руки (лівою) на вушко управління 83, наносить удар в рамку воріт 7 команди противника "Б". У випадку якщо фігурка 8 захисника №2 команди "Б" сильно мішає гравцеві нападу №6 команди "А" послати м'яч 17 в рамку воріт 7 команди "Б", то гравець нападу №6 може виконати передачу м'яча 17 партнеру - гравцеві атаки №7 команди "А", який управляється правою рукою і може послати м'яч 17 в рамку воріт 7 команди "Б", так як він знаходиться вже один на один з воротарем 15 команди "Б". За переміщенням м'яча 17 між гравцями №4, №6 і №7 команди "А" слідкує другий партнер команди "Б". Він лівою рукою обертанням ручки управління 90 гравця захисту №2 команди "Б" переміщує в горизонтальній площині фігурку 8 по радіусу Rmin і елемент для гри м'ячем 9 один кінець по радіусу Rmax, а другий кінець по радіусу Rmin уздовж своїх воріт – перекриває зони можливих польотів м'яча 17 в рамку воріт 7 фігуркою 8 в границях довжини рівної двом радіусам переміщення фігурки 8 2Rmin, а елемента для гри м'ячем 9 в границях довжини рівної діаметру кільця 2Rmax,утвореного переміщенням одного кінця елемента для гри м'ячем 9 по радіусу Rmax, a другого кінця по радіусу Rmin. Цей же партнер нажимом вказівним пальцем лівої руки вверх на вушко управління 107 здійснює підстрибування фігурки 8 в границях висоти Нфс і переміщення елемента для гри м'ячем 9 вверх в границя висоти Не = Нфс, що сприяє перекриванню фігуркою 8 зони по висоті рівній висоті фігурки 8 Нф плюс висота підстрибування Нфc, а елементом для гри м'ячем 9 зони по висоті Не. Фіксація днища 48 корпуса 47 катапульти 10 в горизонтальнім і вертикальнім положеннях, здійснюється розміщенням коромисла переміщення 103 під певним кутом, який досягається переміщенням вушка управління 107 пазом 110 направляючою поверхнею 109 по коромислу переміщення 103 і осі 114 в пазу 113 і фіксацією вушка управління 107 на коромислі переміщення 103 в результаті прижиму пружиною 104 впадин зубів 17 111 направляючої поверхні 109 вушка управління 107 до фіксатора 112. За переміщеннями м'яча 17 між гравцями №4, №6 і №7 команди "А" слідкує і воротар 15 - гравець №1 команди "Б". Другий партнер правою рукою переміщує ручку управління 120 і горизонтальній площині, повертає один кінець важеля 118 на вертикальному стояку 116 в отворі 115 основи 1 в одному напрямку, а другий кінець важеля 118 повертає фігурку воротаря 15 по радіусу Rвг уздовж воріт 7. Переміщенням ручки управління 120 вниз і назад вверх повертає один кінець важеля 118 на горизонтальній осі 119 - повертає фігурку воротаря 15 по радіусу Rвв вверх і назад вниз, тобто фігурка воротаря 15 гравця №1 команди "Б" здійснює стрибок вверх в границях висоти Нфвс. М'яч 17, що летів у ворота 7 ловиться, відбивається корпусом фігурки воротаря 15 від воріт 7 в поле гри 2. В приводі фігурки воротаря 15 з вертикальним підстрибуванням, партнер рукою переміщуючи ручку 160 в горизонтальному напрямку, повертає кришку 137, кнопку управління 171, тягу 163, поворотну втулку 141, поворотний повзун 144, повзун 148, важіль 151, тягу 155 і фігурку воротаря 15 на вертикальному стояку 134 в отворі 132 - порожнині 131 основи 1, що сприяє переміщенню фігурки воротаря 15 уздовж воріт 7. Нажимаючи пальцем цієї ж руки на кнопку управління 171 вниз, в результаті взаємодії осі 172 з пазом 169 поверне цей же кінець коромисла 167 на осі 166 вниз, а другий кінець коромисла 167 вверх, який взаємодіючи пазом 168 з віссю 170 перемістить поворотний повзун 144, повзун 148, важіль 151 з тягою 155 і фігурку воротаря 15 - гравця №1 вверх в отворі 139 приливки 138 і в поворотній втулці 141, зжимаючи пружину 150, тобто фігурка воротаря 15 гравця №1 здійснює стрибок вверх, при цьому паз 146 поворотного повзуна 144 ковзає по виступу 142 втулки 141. При звільнені кнопки управління 171, пружина 150 розжимаючись перемістить поворотний повзун 144, повзун 148, важіль 151 з тягою 155 і фігурку воротаря 15 гравця №1 вниз, а вісь 170 взаємодіючи з пазом 168 поверне коромисло 167 на осі 166 назад, яка взаємодіючи пазом 169 з віссю 172 поверне кнопку управління 171 у вихідне положення. Обертаючи цією рукою ручку управління 160 в отворі 140 кришки 137 за допомогою важеля 162, осі 164 перемістить тягу 163, яка за допомогою осі 165 за важіль 143 поверне втулку 141, виступ 142 останньої взаємодіючи з пазом 146 поворотного повзуна 144 поверне його на повзуні 148. Важелі 147 поворотного повзуна 144 за допомогою двох осей 158, двох серг 157 і осі 156 перемістять тягу 155 у важелі 151, яка за допомогою шарніра 129 зв'язаного з повзуном 130, розміщенім в отворі (не показано) правої ноги поверне ногу фігурки воротаря 15 - гравця №1 на осі 128 назад. Різким поворотом цією ж рукою ручки управління 160 в отворі 140 кришки 137 в зворотному напрямку поверне ногу фігурки воротаря 15 і гравця №1 вперед наносячи удар ногою по м'ячу 17. Горизонтальне переміщення і підплигування фігурки 8 позволяє її грати головою і корпусом. 93774 18 Гравець півзахисту №2 команди "Б" перериває і відбиває елементом для гри м'ячем 9 передачі м'яча 17 гравцем нападу №6 гравцеві атаки №7 команди "А" і навпаки, в горизонтальній площині тільки до діагоналі розміщення чотирьох барабанів 24 і висотою рівною висоті вертикального переміщення елемента для гри м'ячем 9 Не. Аналогічно гравець півзахисту №5 команди "Б" також як гравець захисту №2 команди "Б" перебиває і відбиває елементом для гри м'ячем 9 передачі м'яча 17 гравцем півзахисту №4 гравцеві нападу №6 команди "А" і навпаки. Горизонтальне і вертикальне переміщення елемента для гри м'ячем 9 дозволяє останнім грати м'ячем 17, обертаючи ручку управління 90 і переміщаючи вушко управління 107. М'яч 17, що попав на кришку 38 під дією сил гравітації скочується з її випуклої сферичної поверхні 41 на рівну поверхню поля гри 2 - в зону дії елемента для гри м'ячем 9. На полі з фігурними бортами 5 і 6, що мають в нижній частині секції 18, м'яч 17 може виходити за поздовжні 3 і поперечні 4 лінії поля гри 2, лежати на полі гри 2 між осями обертання крайніх барабанів гравців №3, №4, №5 і №7 і поздовжніми 3 і поперечними 4 лініями поля гри 2, або на самих поздовжніх 3 і поперечних 4 лініях. М'яч 17, що вийшов за поздовжні 3 і поперечні 4 лінії поля гри 2, що лежить на полі гри 2 між осями обертання крайніх барабанів 24 гравців №3, №4, №5 і №7 і поздовжніми 3 і поперечними 4 лініями поля гри 2 і що лежить на самих поздовжніх 3 і поперечних 4 лініях поля гри 2 дістається, переміщується або вибивається в поле гри 2 елементом для гри м'ячем 9. М'яч 17, що летить в сторону поздовжніх 5 і поперечних 6 бортів в межах висоти Не вертикального переміщення елемента для гри м'ячем 9, теж вибивається останнім в поле гри 2. Фігурки 8 польових гравців №3, №4, №5 і №7, що розміщені біля фігурних поздовжніх 5 і поперечних 6 бортів грають головами і зі сторони поздовжніх 5 і поперечних 6 бортів теж в межах висоти Нфс підстрибування фігурки 8. Рахується порушення правил гри, якщо елемент для гри м'ячем 9 гравця команди "А", наприклад гравця нападу №6 зачепив за елемент для гри м'ячем 9 гравця команди "Б", наприклад захисника №2. Якщо порушив правила гри гравець нападу №6 команди "А", то гравець захисту №2 команди "Б" виконує штрафний удар, а якщо порушив правила гри гравець захисту №2 команди "Б", то гравець нападу №6 команди "А" виконує пенальті у ворота 7 команди "Б". Гравці атаки №7 можуть виконувати кутові удари. При виконанні пенальті гравець захисту №2, наприклад команди "Б" повинен зміститися в сторону. Елементами для гри м'ячем 9 можна розігрувати спірний м'яч 17, наприклад положивши м'яч 17 між гравцями №6 або №6 і №2 команд "А" і "Б". Захисники №2 команд "А" і "Б" можуть грати елементом для гри м'ячем 9 3 м'ячем 17 розміщеним у воротах 7, переміщуючи або вибиваючи його за лінію 4 воріт 7 - поперечну лінію поля 4 в поле гри 2. Для цього партнер правою рукою за ручку управління 120 повертає один кінець важеля 118 в горизонтальній площині в одному напрямку, а дру 19 гий кінець важеля 118 обертається разом з фігуркою воротаря до краю вертикальної стінки 20 до стику 19 воріт 7 з бортами 6 за межі діаметра випуклої сферичної поверхні 41 кришки 38 і фіксує важіль 118 в площині паралельній площині поверхні поля гри 2. Після партнер обертанням лівою рукою за ручку управління 90 гравця захисту №2 повертає фігурку 8, елемент для гри м'ячем 9 і катапульту 10. Елемент для гри м'ячем 9 обертаючись одним кінцем по радіусу Rmаx, другим кінцем по радіусу Rmin входить в площину воріт 7, переміщує або вибиває м'яч 17 з воріт 7 за лінію 4 воріт 7 - за поперечну лінію 4 в поле гри 2. Гра фігурки воротаря 15 - гравця №1 м'ячем 17 розміщеним на рівній поверхні поля гри 2. Партнер одною рукою переміщує ручку управління 120 в горизонтальній і вертикальній площинах повертає фігурку воротаря 15 в горизонтальній площині по радіусу Rвг разом з вертикальним стояком 116 в отворі 115 і в вертикальній площині по радіусу Rвв на осі 119, підводить праву ногу фігурки воротаря 15 під м'яч 17. Далі партнер вказівним пальцем цієї ж руки переміщує ручку управління 127 - повзун 125, зжимаючи пружину 126 до ручки управління 120. Повзун 125 переміщуючись, повертає за допомогою тяги 129 праву ногу на осі 128 назад. Потім партнер різко відпускає вказівним пальцем ручку управління 127, пружина 126 розжимаючись переміщує повзун 125 вперед, який за допомогою тяги 129 повертає праву ногу на осі 128 вперед, наносячи ногою удар по м'ячу 17. Захисники №2 команд "А" і "Б" теж можуть грати елементом для гри м'ячем 9 м'ячем 17 розміщеним у воротах 7 у варіанті приводу воротарів 16, де фігурки воротарів 15 здійснюють вертикальний стрибок. Для цього партнер правою рукою переміщує ручку управління 160 в горизонтальній площині вліво, повертає кришку 137, кнопку управління 171, тягу 163, поворотну втулку 141, поворотний повзун 144, повзун 148, важіль 151, тягу 155 і фігурку воротаря 15 на вертикальному стояку 134 в отворі 132 - в порожнині 131 основи 1, що сприяє переміщенню фігурки воротаря 15 до краю вертикальної стінки 20 воріт 7 - до правого стику 19 воріт 7 з поперечним фігурним бортом 6, і що сприяє розміщенню поворотного повзуна 144 і повзуна 148 в порожнині 173 вертикальної стінки 20 воріт 7. Нажимаючи пальцем цієї ж руки на кнопку управління 171 вниз, в результаті взаємодії осі 172 з пазом 169 поверне цей же кінець коромисла 167 на осі 166 вниз, а другий кінець коромисла 167 вверх, який взаємодіючи пазом 168 з віссю 170, перемістить поворотний повзун 144, повзун 148, важіль 151 з тягою 155 і фігурку воротаря 15 - гравця №1 вверх в отворі 139 приливки 138, в поворотній втулці 141, (ковзаючи пазом 146 по виступу 142) і в порожнині 173 вертикальної стінки 20 воріт 7, зжимаючи штирем 149 пружину 150. Потім партнер обертанням лівою рукою ручки управління 90 гравця захисту №2, повертає в горизонтальній площині (у вихідному положенні) фігурку 8, елемент для гри м'ячем 9 і катапульту 10, при цьому днище 48 корпуса 47 катапульти 10 знаходиться в горизонтальному положенні, а елемент для гри м'ячем 9 майже притиснутий до по 93774 20 верхні поля гри 2. Елемент для гри м'ячем 9 обертаючись одним кінцем по більшому радіусу Rmаx, а другим кінцем по меншому радіусу Rmin входить в площину воріт 7, переміщає або вибиває м'яч 17 за лінію 4 воріт 7 - за поперечну лінію поля 4 в поле 2. Виконання кожного приводу горизонтального переміщення фігурки польового гравця, елемента для гри м'ячем і катапульти у вигляді двох конічних шестерень і вала з ручкою управління, де ведуча шестерня закріплена на валі, а ведена на барабані, виконання кожного приводу штовхача і кожного приводу підстрибування фігурки польового гравця, вертикального переміщення елемента для гри м'ячем і вертикального повороту катапульти у вигляді одного коромисла з вилкою і вушком управління і кільця з кільцевою канавкою взаємодіючою з повзуном повороту, взаємодія коромисла переміщення пазами вилки з осями установленими в кільці, виконання приводу штовхача у вигляді коромисла штовхання з вилкою і вушком, розміщення двох коромисел (переміщення і штовхання) X - подібно повернуто і розміщення двох вушок коромисла переміщення і коромисла штовхання симетрично вала і ручки управління приводу горизонтального переміщення фігурки польового гравця елемента для гри м'ячем і катапульти підвищує зручність управління і надійність роботи. Фігурна форма поздовжніх і поперечних бортів - наявність в нижній частині поздовжніх і поперечних бортів секцій в поперечному січені кожна з яких має форму дуги кола радіусом рівним або більшим більшого радіуса обертання елемента для гри м'ячем, дозволяє грати фігурками і елементами для гри м'ячем розміщеним між бортами і осями обертання крайніх барабанів, м'ячем розміщеним біля поперечних і поздовжніх бортів і біля їх стиків в межах висоти підстрибування фігурки польового гравця, вертикального переміщення елемента для гри м'ячем, що підвищує цікавість гри. Виконання вертикальної стінки воріт у вигляді одної секції фігурного борта, тобто виконання вертикальної стінки воріт у вигляді дуги кола з радіусом рівним або більшим більшого радіуса обертання елемента для гри м'ячем, дозволяє гравцеві захисту грати м'ячем розміщеним у воротах своєї команди, переміщувати, вибивати м'яч з воріт в поле, що підвищує цікавість гри. Ліквідація висування катапульти при її повороті у вертикальній площині за рахунок виконання корпуса катапульти у вертикальному січені у вигляді круга, розміщення осі повороту катапульти в центрі круга, виконання передньої і задньої поверхні прорізу кришки з однаковими радіусами з спільним центром кривизни, який співпадає з віссю обертання катапульти робить поле гри більш рівним, що підвищує цікавість гри. Покращення скочування м'яча з випуклої сферичної поверхні кришки на поле досягається виконанням кришки барабана більшого діаметра порівняно з діаметром порожнини для розміщення барабана і розміщення краю рівної поверхні кришки з можливістю ковзання по краю поля навколо 21 порожнини для розміщення барабана, що підвищує цікавість гри. Установка штовхача на осі корпуса катапульти з можливістю гойдання, зміна точки контакту поверхні штовхання з м'ячем в залежності від положення м'яча на осі симетрії корпуса катапульти і направлення вектора сили удару поверхні штов 93774 22 хання по м'ячу завжди паралельно поверхні днища корпуса катапульти і його збіг з діаметром м'яча, який паралельний днищу корпуса катапульти, зменшує силу необхідну для нанесення удару по м'ячу, спрощує конструкцію приводу і підвищує точність удару по м'ячу. 23 93774 24 25 93774 26 27 93774 28 29 93774 30 31 93774 32 33 Комп’ютерна верстка В. Мацело 93774 Підписне 34 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
