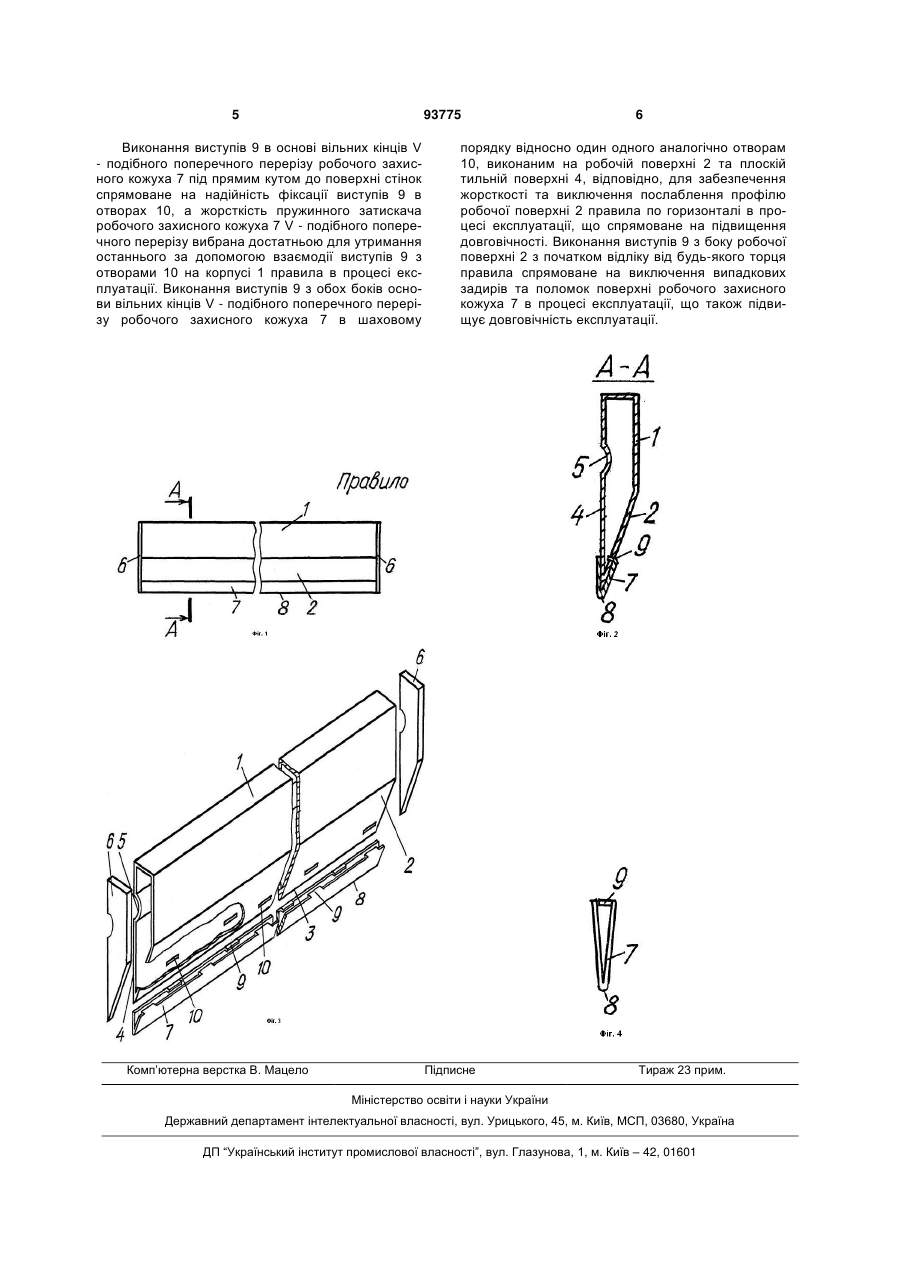

Правило

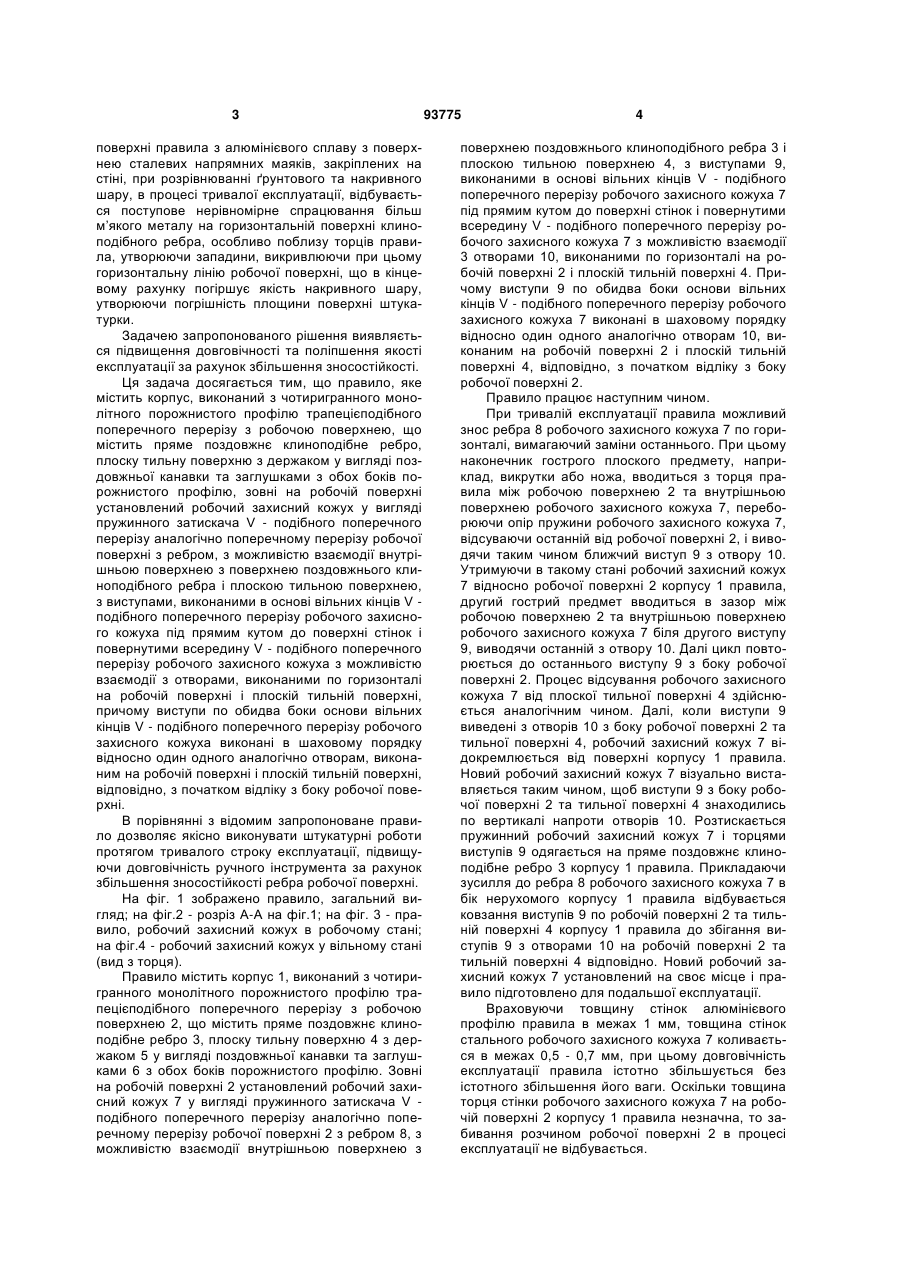

Правило, яке містить корпус, виконаний з чотиригранного монолітного порожнистого профілю трапецієподібного поперечного перерізу з робочою поверхнею, що містить пряме поздовжнє клинопо C2 2 (19) 1 3 поверхні правила з алюмінієвого сплаву з поверхнею сталевих напрямних маяків, закріплених на стіні, при розрівнюванні ґрунтового та накривного шару, в процесі тривалої експлуатації, відбувається поступове нерівномірне спрацювання більш м’якого металу на горизонтальній поверхні клиноподібного ребра, особливо поблизу торців правила, утворюючи западини, викривлюючи при цьому горизонтальну лінію робочої поверхні, що в кінцевому рахунку погіршує якість накривного шару, утворюючи погрішність площини поверхні штукатурки. Задачею запропонованого рішення виявляється підвищення довговічності та поліпшення якості експлуатації за рахунок збільшення зносостійкості. Ця задача досягається тим, що правило, яке містить корпус, виконаний з чотиригранного монолітного порожнистого профілю трапецієподібного поперечного перерізу з робочою поверхнею, що містить пряме поздовжнє клиноподібне ребро, плоску тильну поверхню з держаком у вигляді поздовжньої канавки та заглушками з обох боків порожнистого профілю, зовні на робочій поверхні установлений робочий захисний кожух у вигляді пружинного затискача V - подібного поперечного перерізу аналогічно поперечному перерізу робочої поверхні з ребром, з можливістю взаємодії внутрішньою поверхнею з поверхнею поздовжнього клиноподібного ребра і плоскою тильною поверхнею, з виступами, виконаними в основі вільних кінців V подібного поперечного перерізу робочого захисного кожуха під прямим кутом до поверхні стінок і повернутими всередину V - подібного поперечного перерізу робочого захисного кожуха з можливістю взаємодії з отворами, виконаними по горизонталі на робочій поверхні і плоскій тильній поверхні, причому виступи по обидва боки основи вільних кінців V - подібного поперечного перерізу робочого захисного кожуха виконані в шаховому порядку відносно один одного аналогічно отворам, виконаним на робочій поверхні і плоскій тильній поверхні, відповідно, з початком відліку з боку робочої поверхні. В порівнянні з відомим запропоноване правило дозволяє якісно виконувати штукатурні роботи протягом тривалого строку експлуатації, підвищуючи довговічність ручного інструмента за рахунок збільшення зносостійкості ребра робочої поверхні. На фіг. 1 зображено правило, загальний вигляд; на фіг.2 - розріз А-А на фіг.1; на фіг. 3 - правило, робочий захисний кожух в робочому стані; на фіг.4 - робочий захисний кожух у вільному стані (вид з торця). Правило містить корпус 1, виконаний з чотиригранного монолітного порожнистого профілю трапецієподібного поперечного перерізу з робочою поверхнею 2, що містить пряме поздовжнє клиноподібне ребро 3, плоску тильну поверхню 4 з держаком 5 у вигляді поздовжньої канавки та заглушками 6 з обох боків порожнистого профілю. Зовні на робочій поверхні 2 установлений робочий захисний кожух 7 у вигляді пружинного затискача V подібного поперечного перерізу аналогічно поперечному перерізу робочої поверхні 2 з ребром 8, з можливістю взаємодії внутрішньою поверхнею з 93775 4 поверхнею поздовжнього клиноподібного ребра 3 і плоскою тильною поверхнею 4, з виступами 9, виконаними в основі вільних кінців V - подібного поперечного перерізу робочого захисного кожуха 7 під прямим кутом до поверхні стінок і повернутими всередину V - подібного поперечного перерізу робочого захисного кожуха 7 з можливістю взаємодії 3 отворами 10, виконаними по горизонталі на робочій поверхні 2 і плоскій тильній поверхні 4. Причому виступи 9 по обидва боки основи вільних кінців V - подібного поперечного перерізу робочого захисного кожуха 7 виконані в шаховому порядку відносно один одного аналогічно отворам 10, виконаним на робочій поверхні 2 і плоскій тильній поверхні 4, відповідно, з початком відліку з боку робочої поверхні 2. Правило працює наступним чином. При тривалій експлуатації правила можливий знос ребра 8 робочого захисного кожуха 7 по горизонталі, вимагаючий заміни останнього. При цьому наконечник гострого плоского предмету, наприклад, викрутки або ножа, вводиться з торця правила між робочою поверхнею 2 та внутрішньою поверхнею робочого захисного кожуха 7, переборюючи опір пружини робочого захисного кожуха 7, відсуваючи останній від робочої поверхні 2, і виводячи таким чином ближчий виступ 9 з отвору 10. Утримуючи в такому стані робочий захисний кожух 7 відносно робочої поверхні 2 корпусу 1 правила, другий гострий предмет вводиться в зазор між робочою поверхнею 2 та внутрішньою поверхнею робочого захисного кожуха 7 біля другого виступу 9, виводячи останній з отвору 10. Далі цикл повторюється до останнього виступу 9 з боку робочої поверхні 2. Процес відсування робочого захисного кожуха 7 від плоскої тильної поверхні 4 здійснюється аналогічним чином. Далі, коли виступи 9 виведені з отворів 10 з боку робочої поверхні 2 та тильної поверхні 4, робочий захисний кожух 7 відокремлюється від поверхні корпусу 1 правила. Новий робочий захисний кожух 7 візуально виставляється таким чином, щоб виступи 9 з боку робочої поверхні 2 та тильної поверхні 4 знаходились по вертикалі напроти отворів 10. Розтискається пружинний робочий захисний кожух 7 і торцями виступів 9 одягається на пряме поздовжнє клиноподібне ребро 3 корпусу 1 правила. Прикладаючи зусилля до ребра 8 робочого захисного кожуха 7 в бік нерухомого корпусу 1 правила відбувається ковзання виступів 9 по робочій поверхні 2 та тильній поверхні 4 корпусу 1 правила до збігання виступів 9 з отворами 10 на робочій поверхні 2 та тильній поверхні 4 відповідно. Новий робочий захисний кожух 7 установлений на своє місце і правило підготовлено для подальшої експлуатації. Враховуючи товщину стінок алюмінієвого профілю правила в межах 1 мм, товщина стінок стального робочого захисного кожуха 7 коливається в межах 0,5 - 0,7 мм, при цьому довговічність експлуатації правила істотно збільшується без істотного збільшення його ваги. Оскільки товщина торця стінки робочого захисного кожуха 7 на робочій поверхні 2 корпусу 1 правила незначна, то забивання розчином робочої поверхні 2 в процесі експлуатації не відбувається. 5 93775 Виконання виступів 9 в основі вільних кінців V - подібного поперечного перерізу робочого захисного кожуха 7 під прямим кутом до поверхні стінок спрямоване на надійність фіксації виступів 9 в отворах 10, а жорсткість пружинного затискача робочого захисного кожуха 7 V - подібного поперечного перерізу вибрана достатньою для утримання останнього за допомогою взаємодії виступів 9 з отворами 10 на корпусі 1 правила в процесі експлуатації. Виконання виступів 9 з обох боків основи вільних кінців V - подібного поперечного перерізу робочого захисного кожуха 7 в шаховому Комп’ютерна верстка В. Мацело 6 порядку відносно один одного аналогічно отворам 10, виконаним на робочій поверхні 2 та плоскій тильній поверхні 4, відповідно, для забезпечення жорсткості та виключення послаблення профілю робочої поверхні 2 правила по горизонталі в процесі експлуатації, що спрямоване на підвищення довговічності. Виконання виступів 9 з боку робочої поверхні 2 з початком відліку від будь-якого торця правила спрямоване на виключення випадкових задирів та поломок поверхні робочого захисного кожуха 7 в процесі експлуатації, що також підвищує довговічність експлуатації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
