Пристрій для вижимання соку

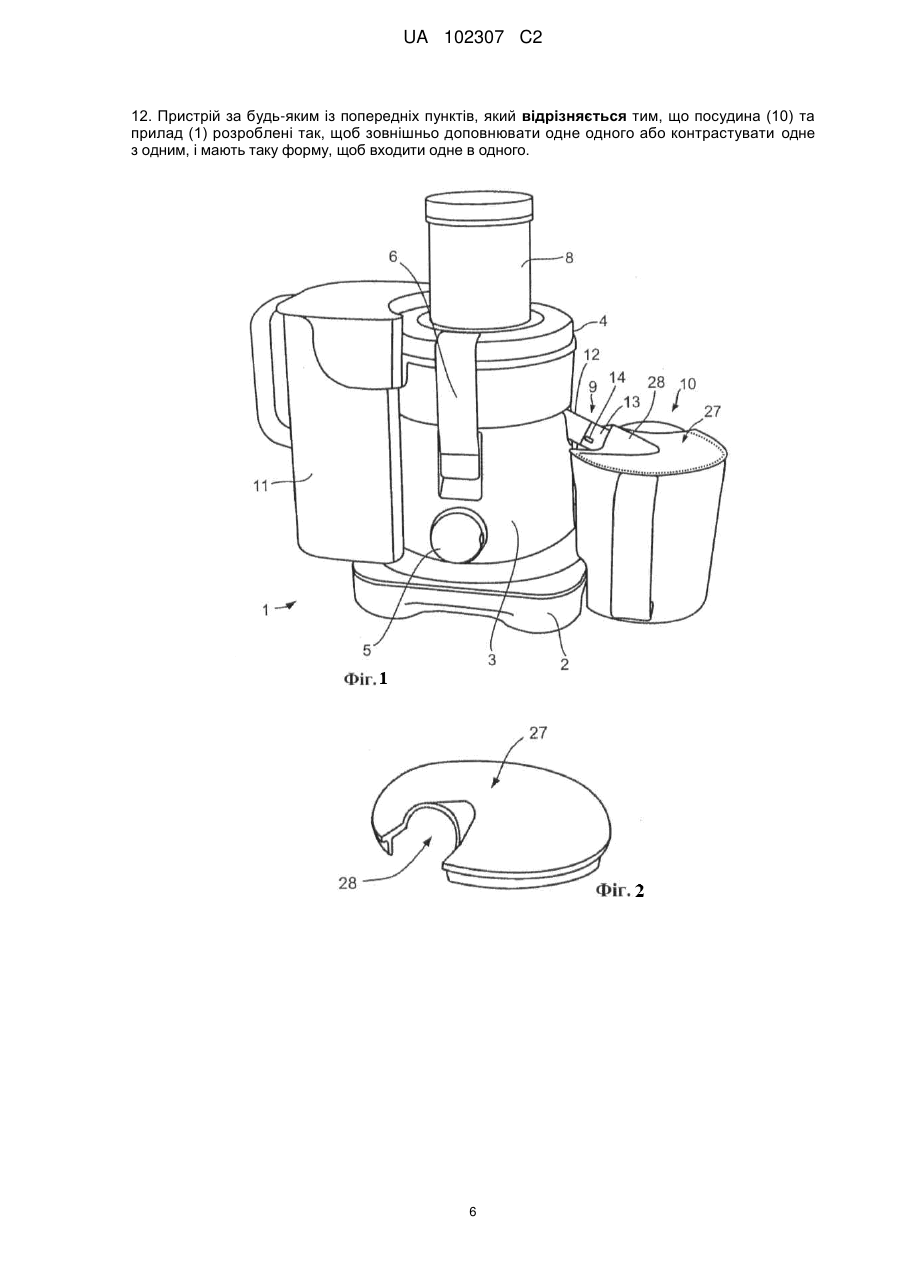

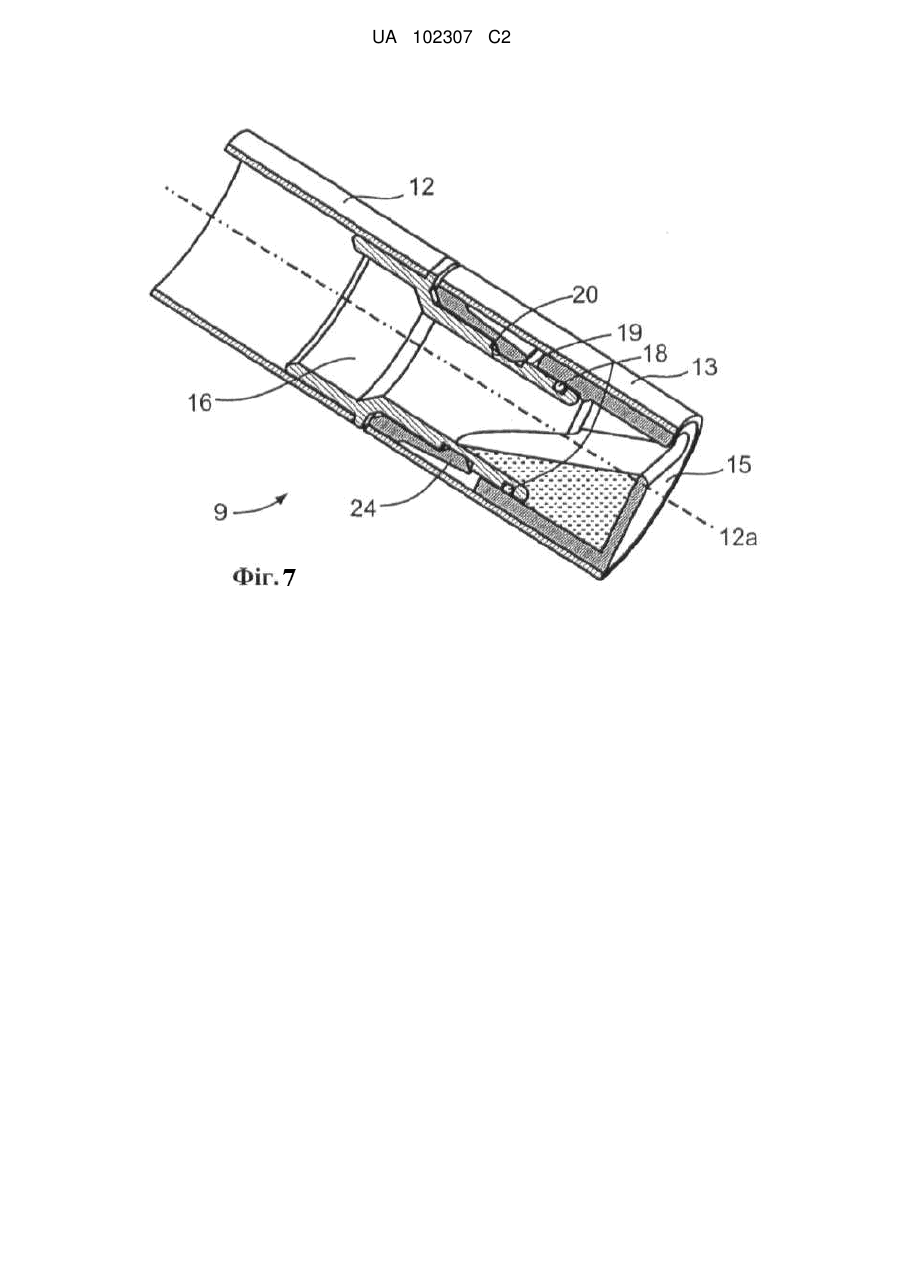

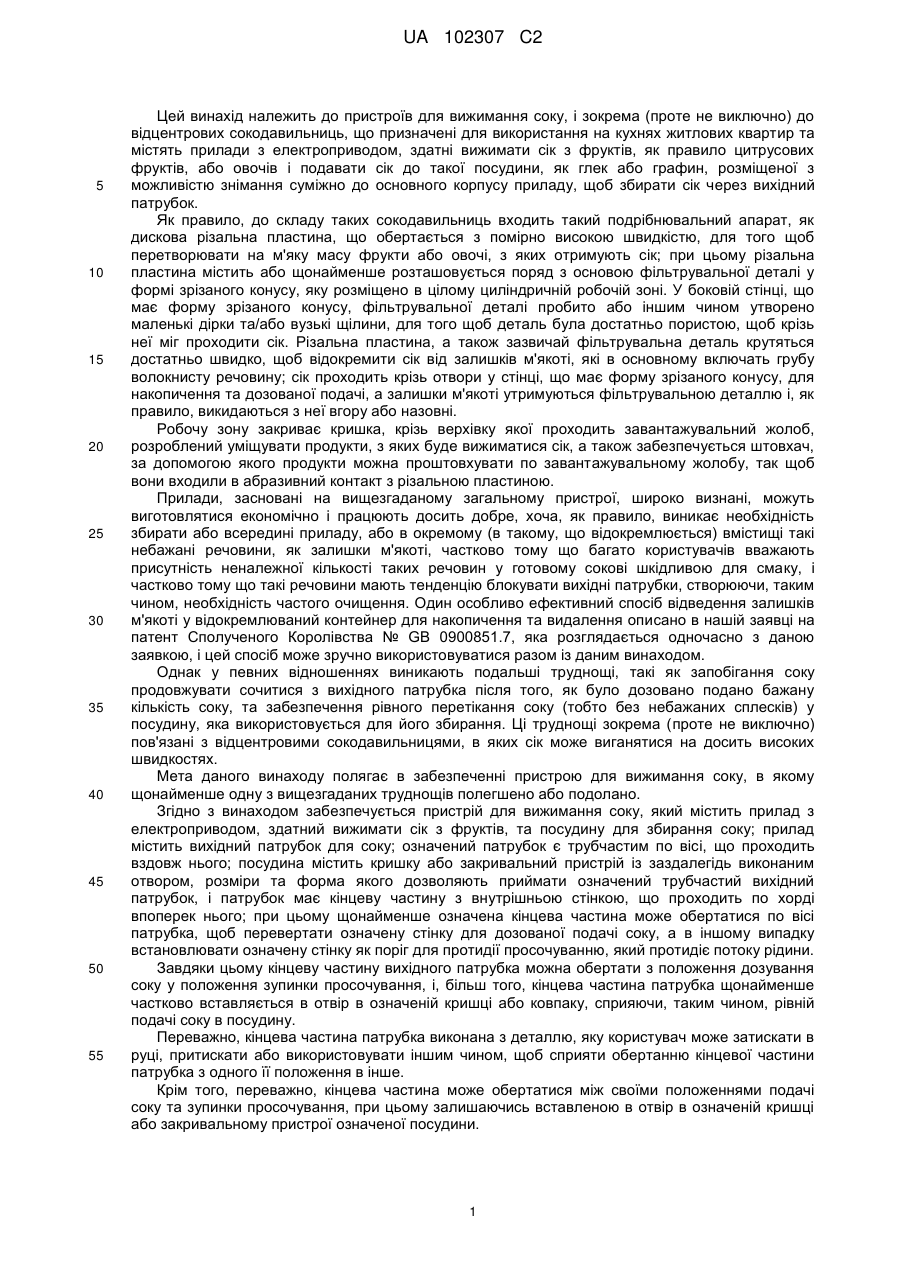

Реферат: Заявлений пристрій для вижимання соку містить прилад з електроприводом, здатний вижимати сік з фруктів, та посудину для збирання соку. Прилад має вихідний патрубок для соку; зазначений патрубок є трубчастим по осі, що проходить вздовж нього. Посудина має кришку або закривальний пристрій із заздалегідь виконаним отвором, розміри та форма якого дозволяють приймати зазначений трубчастий вихідний патрубок, і патрубок має кінцеву частину з внутрішньою стінкою, що проходить по хорді впоперек нього. Щонайменше зазначена кінцева частина може обертатися по осі патрубка, щоб перевертати зазначену стінку для дозованої подачі соку, а в іншому випадку встановлювати зазначену стінку як поріг для протидії просочуванню, який протидіє потоку рідини. UA 102307 C2 (12) UA 102307 C2 UA 102307 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід належить до пристроїв для вижимання соку, і зокрема (проте не виключно) до відцентрових сокодавильниць, що призначені для використання на кухнях житлових квартир та містять прилади з електроприводом, здатні вижимати сік з фруктів, як правило цитрусових фруктів, або овочів і подавати сік до такої посудини, як глек або графин, розміщеної з можливістю знімання суміжно до основного корпусу приладу, щоб збирати сік через вихідний патрубок. Як правило, до складу таких сокодавильниць входить такий подрібнювальний апарат, як дискова різальна пластина, що обертається з помірно високою швидкістю, для того щоб перетворювати на м'яку масу фрукти або овочі, з яких отримують сік; при цьому різальна пластина містить або щонайменше розташовується поряд з основою фільтрувальної деталі у формі зрізаного конусу, яку розміщено в цілому циліндричній робочій зоні. У боковій стінці, що має форму зрізаного конусу, фільтрувальної деталі пробито або іншим чином утворено маленькі дірки та/або вузькі щілини, для того щоб деталь була достатньо пористою, щоб крізь неї міг проходити сік. Різальна пластина, а також зазвичай фільтрувальна деталь крутяться достатньо швидко, щоб відокремити сік від залишків м'якоті, які в основному включать грубу волокнисту речовину; сік проходить крізь отвори у стінці, що має форму зрізаного конусу, для накопичення та дозованої подачі, а залишки м'якоті утримуються фільтрувальною деталлю і, як правило, викидаються з неї вгору або назовні. Робочу зону закриває кришка, крізь верхівку якої проходить завантажувальний жолоб, розроблений уміщувати продукти, з яких буде вижиматися сік, а також забезпечується штовхач, за допомогою якого продукти можна проштовхувати по завантажувальному жолобу, так щоб вони входили в абразивний контакт з різальною пластиною. Прилади, засновані на вищезгаданому загальному пристрої, широко визнані, можуть виготовлятися економічно і працюють досить добре, хоча, як правило, виникає необхідність збирати або всередині приладу, або в окремому (в такому, що відокремлюється) вмістищі такі небажані речовини, як залишки м'якоті, частково тому що багато користувачів вважають присутність неналежної кількості таких речовин у готовому сокові шкідливою для смаку, і частково тому що такі речовини мають тенденцію блокувати вихідні патрубки, створюючи, таким чином, необхідність частого очищення. Один особливо ефективний спосіб відведення залишків м'якоті у відокремлюваний контейнер для накопичення та видалення описано в нашій заявці на патент Сполученого Королівства № GB 0900851.7, яка розглядається одночасно з даною заявкою, і цей спосіб може зручно використовуватися разом із даним винаходом. Однак у певних відношеннях виникають подальші труднощі, такі як запобігання соку продовжувати сочитися з вихідного патрубка після того, як було дозовано подано бажану кількість соку, та забезпечення рівного перетікання соку (тобто без небажаних сплесків) у посудину, яка використовується для його збирання. Ці труднощі зокрема (проте не виключно) пов'язані з відцентровими сокодавильницями, в яких сік може виганятися на досить високих швидкостях. Мета даного винаходу полягає в забезпеченні пристрою для вижимання соку, в якому щонайменше одну з вищезгаданих труднощів полегшено або подолано. Згідно з винаходом забезпечується пристрій для вижимання соку, який містить прилад з електроприводом, здатний вижимати сік з фруктів, та посудину для збирання соку; прилад містить вихідний патрубок для соку; означений патрубок є трубчастим по вісі, що проходить вздовж нього; посудина містить кришку або закривальний пристрій із заздалегідь виконаним отвором, розміри та форма якого дозволяють приймати означений трубчастий вихідний патрубок, і патрубок має кінцеву частину з внутрішньою стінкою, що проходить по хорді впоперек нього; при цьому щонайменше означена кінцева частина може обертатися по вісі патрубка, щоб перевертати означену стінку для дозованої подачі соку, а в іншому випадку встановлювати означену стінку як поріг для протидії просочуванню, який протидіє потоку рідини. Завдяки цьому кінцеву частину вихідного патрубка можна обертати з положення дозування соку у положення зупинки просочування, і, більш того, кінцева частина патрубка щонайменше частково вставляється в отвір в означеній кришці або ковпаку, сприяючи, таким чином, рівній подачі соку в посудину. Переважно, кінцева частина патрубка виконана з деталлю, яку користувач може затискати в руці, притискати або використовувати іншим чином, щоб сприяти обертанню кінцевої частини патрубка з одного її положення в інше. Крім того, переважно, кінцева частина може обертатися між своїми положеннями подачі соку та зупинки просочування, при цьому залишаючись вставленою в отвір в означеній кришці або закривальному пристрої означеної посудини. 1 UA 102307 C2 5 10 15 20 25 30 35 40 45 50 55 60 У переважних варіантах здійснення між зовнішньою поверхнею залишкової частини та внутрішньою поверхнею кінцевої частини забезпечено гідравлічний затвор, виконаний, щоб регулювати обертання означеної кінцевої частини патрубка відносно залишкової частини патрубка. Також, переважно, вихідний патрубок містить нерухому, в цілому пряму та порожнисту трубку, а означена кінцева частина містить зовнішнє кільце, яке може обертатися щонайменше на заздалегідь заданий кут відносно трубки. Переважно, порожниста трубка та кінцева частина виконані зі сполученими елементами, які обмежують і визначають кут, на який може обертатися кінцева частина патрубка відносно нерухомої залишкової частини. Також, переважно, для кутового переміщення кінцевої частини забезпечені кінцеві підпори, завдяки чому користувач забезпечується дотиковим підтвердженням, що кінцева частина належним чином установлена в те чи інше своє граничне кутове положення відносно нерухомої залишкової частини вихідної трубки або для дозованої подачі, або для протидії просочуванню. У подальших переважних варіантах здійснення винаходу порожнисту трубку та кінцеву частину виконано зі сполученими елементами, які дозволяють збирати та розбирати їх по вісі, таким чином, кінцеву частину можна легко зняти для чищення. Переважно, вісь трубчастого вихідного патрубка нахилена вниз відносно приладу. Крім того, переважно, отвір в кришці або закривальному пристрої посудини для збирання соку містить отвір такого розміру, щоб у нього можна було щільно вставляти частку щонайменше кінцевої частини вихідного патрубка. Це сприяє рівній подачі соку в посудину з мінімальними сплесками. Також, переважно, посудина та прилад розроблені так, щоб зовнішньо доповнювати одне одного або контрастувати одне з одним, і можуть мати таку звичайну форму, щоб зручно входити одне в одне. Завдяки цьому конструкція двох елементів може представляти їх як єдине ціле, тоді як використання невідповідних посудин разом з приладом не заохочується. Для того щоб винахід став чітко зрозумілим і легко впроваджувався у використання, далі, лише в якості прикладу, буде описано один варіант його втілення з посиланнями на супутні графічні матеріали, на яких: Фіг. 1 ілюструє, в загальному вигляді в перспективі, суттєві зовнішні елементи пристрою для вижимання соку згідно з варіантом втілення винаходу, в тому числі відповідні частини головного приладу, посудину, розташовану, щоб збирати сік, а також вмістище, розташоване, щоб збирати залишки м'якоті; Фіг. 2 ілюструє вигляд у перспективі кришки для посудини для збирання соку; Фіг. 3 ілюструє частковий вигляд у перспективі сокодавильниці та її вихідного рукава, крізь який сік має текти до посудини для збирання соку; Фіг. 4 і 5 ілюструють, відповідно, зовнішній вигляд та поперечний переріз вихідного патрубка в положенні подачі соку; Фіг. 6 і 7 ілюструють, відповідно, зовнішній вигляд та поперечний переріз вихідного патрубка в положенні зупинки просочування; та Фіг. 8 і 9 ілюструють, відповідно, нерухому і рухому частини вихідного патрубка разом із сумісними елементами, виконаними в них, щоб регулювати відносне переміщення між ними. Тепер стосовно фіг. 1 та 2 пристрій включає відцентровий сокодавильний прилад 1, який містить основу 2, частину 3 основного корпусу і кришку 4. Частина 3 основного корпусу вміщує в собі електродвигун і основні елементи вижимання соку, як уже було описано, що можуть приймати будь-яку зручну форму і не є істотними для винаходу, а тому не будуть детальніше описуватися в цій заявці. В цьому прикладі частина основного корпусу містить поворотний перемикач 5, за допомогою якого можна керувати роботою приладу 1, та пару клямок, таких як 6, щоб надійно утримувати кришку на місці, хоча буде зрозуміло, що ці елементи показані лише в якості прикладу і можуть приймати інші форми. Кришка 4 підтримує завантажувальний жолоб 8, розміри і форма якого дозволяють приймати продукти, призначенні для вижимання соку, а також забезпечується штовхач (не показано), за допомогою якого продукти можна проштовхувати по завантажувальному жолобу 8, так щоб вони входили в абразивний контакт з різальною пластиною (не показано), яку забезпечено всередині частини 3 основного корпусу і яка обертається з високою швидкістю, щоб утворити сокодавильну дію приладу. Як добре відомо, завантажувальний жолоб 8 і прилад 1 загалом необхідно конструювати так, щоб, наскільки можливо, попередити контакт пальців користувача з будь-якими елементами сокодавильниці, що можуть призвести до ушкоджень. Зазвичай цього досягають частково просторовими та ергономічними обмежувальними заходами і частково шляхом електричних блокувань, які перешкоджають роботі приладу 1, якщо не 2 UA 102307 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлено безпечних робочих умов. Однак ці суттєві вимоги можна виконати будь-яким погодженим шляхом, не порушуючи об'єму даного винаходу, який перед усім стосується особливостей вихідного патрубка 9, що виходить із частини 3 основного корпусу, крізь який сік можна дозовано подавати в збиральну посудину, яка включає глек або графин 10. На завершення опису зовнішніх елементів приладу 1 забезпечується також окремий контейнер 11, розміщений, щоб збирати небажані залишки м'якоті, що, як описано вище, становлять собою побічний продукт вижимання соку. Переважно, контейнер 11 сконструйований та взаємодіє із частиною 3 основного корпусу таким чином, як описано у вищезгаданій заявці на патент Сполученого Королівства, хоча за бажанням можуть використовуватися інші конфігурації. У цьому прикладі вихідний патрубок 9 містить трубчасту внутрішню частину 12, що нерухомо прикріплена до основного корпусу 3 приладу 1 і має подовжню вісь 12а; і трубчасту кінцеву частину 13, яка може обертатися, розміщену з нею на одній вісі. Кінцева частина 13 може обертатися відносно нерухомої внутрішньої частини 12 і навколо вісі 12а, коли користувач маніпулює вушком або іншою деталлю 14, яку виконано на зовнішній поверхні кінцевої частини 13. Як зараз буде описано з посиланням на фіг. 4, 5, 6, 7, 8 і 9, основна характерна риса вихідного патрубка 9 полягає в його здатності протидіяти просочуванню соку, після того як бажану кількість соку було дозовано подано до посудини 10. У зв'язку з цим і для вирішення цієї проблеми кінцева частина 13, що може обертатися, патрубка 9 утримує поперечну стінку 15, яка проходить по хорді поперек круглого вихідного прорізу кінцевої частини 13 і встановлена таким чином, щоб (коли кінцева частина 13 належно спрямована) діяти в якості порогу по відношенню до соку, що намагається витекти через патрубок 9. Як зазначалося вище, кінцева частина 13 патрубка 9 може обертатися відносно нерухомої частини 12 навколо вісі 12а. Переважно, обертання здійснюється під заздалегідь визначеним кутом (як правило, 180 градусів) і обмежується підпорами, як буде описано пізніше. Коли кінцева частина 13 вихідного патрубка 9 знаходиться в першому положенні (положенні подачі соку) по відношенню до нерухомої частини 12, як показано на фіг. 4 і 5, стінка 15 розташовується догори дном, і таким чином положення стінки 15 дозволяє соку протікати під нею і витікати з патрубка 9. Коли дозовано подано достатньо соку, і прилад 1 вимкнено, користувач маніпулює вушком 14, щоб повернути кінцеву частину 13 на вищезазначений заздалегідь заданий кут (в цьому прикладі 180 градусів) відносно нерухомої частини 12 патрубка 9 у друге положення (положення без просочування), як показано на фіг. 6 і 7; таким чином стінка переводиться в положення, в якому вона діє як поріг проти подальшого витікання соку; це перешкоджає крапанню, коли прибирають посудину 10 для збирання соку. Нерухома внутрішня частина 12 вихідного патрубка 9 підтримує, в цьому прикладі, виступну трубчасту вставку 16, розміри якої задані так, щоб вона уміщувалася в схожу вставку 17, яку несе кінцева частина 13 вихідного патрубка, і вставки 16 і 17 утримують відповідні сполучені елементи, як зараз буде описано. Вставки 16 і 17 можуть бути виконані з харчового пластику, або вони можуть бути виконані з придатного металу, такого як нержавіюча сталь. Переважно, дві частини 12 і 13 патрубка 9 виконані з нержавіючої сталі. Вставка 16, яку несе внутрішня нерухома частина 12 патрубка 9, підтримує ущільнювач, у вигляді ущільнювального кільця 18, і виконана на її зовнішній поверхні 19 зі сполученими елементами (20, 21, 22, 24), що включають паз 20, який проходить по колу, і всередині якого розташовано дві пари ребер; одну таку пару ребер показано під номерами 21 і 22 на фіг. 8. Ці пари ребер утворюють відповідні кінцеві підпори, що обмежують кутове переміщення кінцевої частини 13 в обох напрямках відносно нерухомої частини 12 патрубка 9. Вставка 17 лежить над ущільнювальним кільцем 18, і її радіальні розміри дозволяють їй щільно контактувати з ущільнювальним кільцем 18, щоб утворювати ущільнювач, який може регулювати відносне обертання між двома вставками і перешкоджати небажаному витоку соку між ними. Направлена всередину стінка 23 вставки 17, яку несе кінцева частина 13 патрубка 9, виконується зі сполученими елементами - шпонковою деталлю 24, яка входить у зачеплення з пазом 20, щоб утримувати кінцеву частину на місці, а також використовується для забезпечення позитивного дотикового сигналу, коли кінцеву частину 13 повертають в те чи інше її граничне кутове положення (подачі соку та запобігання просочуванню відповідно) відносно нерухомої частини 12. Шпонкова деталь 24 має відносно складну форму, дещо схожу на зрізану піраміду, зі скошеними всередину стінками, такими як 26, з обох країв та скошеними всередину стінками, що проходять по колу, такими як 29. Більш того, шпонкова деталь 24 оточена з трьох сторін 3 UA 102307 C2 5 10 15 20 25 30 35 40 45 50 55 зв'язаними пазами 25, виконаними у вставці 17, завдяки чому для шпонкової деталі забезпечується установлення в гнучких опорах. Буде зрозуміло, що (як можна краще за все побачити на фіг. 5 і 7, між вставкою 17 та внутрішньою стінкою кінцевої частини 13 забезпечується проміжок, який уможливлює достатнє згинання шпонкової деталі 24 зі згаданою вище метою. Коли потрібно зібрати кінцеву частину 13 з нерухомою частиною 12 патрубка 9, кінцеву частину 13 вирівнюють з нерухомою частиною 12 та просувають до неї по вісі 12а, зумовлюючи насадження скошеної поверхні 29 шпонкової деталі 24 (якому сприяє гнучкість її установлення) на поверхню 19 вставки 16, доки шпонкова деталь 24 не защепнеться в паз 20. Коли кінцеву частину 13 обертають відносно нерухомої частини 12, шпонкова деталь 24 пересувається по пазу 20, доки не стикнеться з тою чи іншою парою ребер (таких як 21 і 22), розташованих з обох кінців її ходу, після чого скошена поверхня, така як 26, шпонкової деталі 24 насаджується на перше ребро пари і дозволяє шпонковій деталі 24 защепнутися в заглибленні між двома ребрами. Цей захід жорстко визначає та обмежує кутове обертання кінцевої частини 13 відносно нерухомої частини 12 і забезпечує дотикове підтвердження, що кінцеву частину встановлено у бажане кутове положення відносно нерухомої частини 12. У цьому прикладі винаходу (як можна краще за все побачити на фіг. 5 і 7, на вставці 17, в позиції діаметрально протилежній шпонковій деталі 24, забезпечена друга шпонкова деталь, ідентична деталі 24, і обидві шпонкові деталі входять у зачеплення з пазом 20, коли кінцеву частину 13 збирають з нерухомою частиною 12 патрубка 9. Це забезпечує покращене функціонування. Більш того, коли кінцеву частину 13 повертають в те чи інше з двох її сталих крайніх положень, кожна шпонка, така як 24, входить у відповідне заглиблення, які утворюються між ребрами (такими як 21 і 22) кожної пари ребер, розташованих у кільцевому пазу 20. За бажанням на зовнішній поверхні частин 12 або 13 патрубка 9 можуть бути забезпечені графічні позначення, так щоб розташування вушка 14 в одну лінію з тим чи іншим графічним позначенням показувало користувачеві, чи знаходиться вихідний патрубок в положенні подачі соку або в положенні зупинки просочування. Кінцеву частину 13 можна легко зняти із залишку вихідного патрубка 9 для чищення, виконавши описану вище процедуру у зворотному порядку; тобто вийнявши її у осьовому напрямку, протилежному до того, що використовувався при збиранні. Поєднання скошеної поверхні (не показано), еквівалентної поверхні 29, на протилежній поверхні шпонкової деталі 24 та гнучкості установлення шпонкової деталі у вставці 17 (та проміжку між вставкою 17 і кінцевою частиною 13) забезпечує необхідне переміщення, яке дозволяє користувачеві легко зміщувати шпонкову деталь 24 із пазу 20. Внутрішня конфігурація кінцевої частини 13 є такою, що сприяє легкому очищенню та зменшує вірогідність виникнення пасток для бруду та /або застоялого соку. Більш того, стінка 15 та пов'язаний з нею D-подібний проріз з краю частини 13 виконано так, що, якщо сокодавильницю необачно включать з вихідним патрубком у положенні зупинки просочування, сік не зможе зворотнім ходом потекти у сокодавильницю. Замість цього сік зможе перетекти безпосередньо у посудину 10. Особливо вигідним є те, що шляхом маніпулювання вушком 14 кінцеву частину 13 можна обертати між її положеннями подачі соку і зупинки просочування, і при цьому вона залишається щільно вставленою в екранований отвір 28 (див. фіг. 1 і 2), забезпечений у кришці або ковпаку 27 посудини 10 для збирання соку. Крім того, буде зрозуміло, що за бажанням сокодавильний прилад 1 може функціонувати з усуненою кінцевою частиною 13; таким чином, користувач відмовляється від можливості запобіганню просочуванню. Раніше вносилися пропозиції, наприклад в ЕР-А1-1834555 та у WO-A2-2009/010897, в яких проблема просочування вирішується за допомогою здатного до обертання, колінчастого елемента. Буде зрозуміло, що такі пропозиції не мають ознак, розглянутих у попередньому абзаці. Інша проблема, яку вирішує даний пристрій, але не попередні згадані вище пропозиції, полягає в рівномірному перенесенні соку в посудину 10 без сплесків. У зв'язку з цим кришку 27 посудини 10 в цьому прикладі виконують (як зазначено вище) з екранованим вхідним отвором 28 такого розміру, щоб у нього можна було щільно вставляти зовнішній сегмент кінцевої частини 13 вихідного патрубка 9. Таким чином, сік тече безпосередньо до посудини 10, і більш того, як зазначалося раніше, кінцеву частину 13 можна повертати між її положеннями подачі соку та зупинки просочування, і при цьому вона залишається щільно вставленою в екранований отвір 28, забезпечуючи, таким чином, рівне перенесення соку при збереженні можливості протидії просочуванню. 4 UA 102307 C2 5 В цьому варіанті здійснення винаходу вісь 12а патрубка 9 спрямована під направленим донизу кутом до горизонтальної площини, достатнім, щоб відповідати положенню екранованого отвору 28 у кришці 27 посудини 10. Однак буде зрозуміло, що вищезгаданий направлений донизу кут можна регулювати у кожному конкретному випадку, щоб він відповідав спеціально виготовленій посудині, такій як 10, розрахованій спеціально на використання з приладом 1, та/або стандартній склянці або стакану, в залежності від системи, що використовується на практиці. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Пристрій для вижимання соку, який містить прилад (1) з електроприводом, здатний вижимати сік з фруктів, та посудину (10) для збирання соку; причому прилад має вихідний патрубок (9) для соку; зазначений патрубок є трубчастим по осі (12а), що проходить вздовж нього; посудина (10) має кришку або закривальний пристрій (27) із заздалегідь виконаним отвором (28), розміри та форма якого дозволяють приймати зазначений трубчастий вихідний патрубок (9), і патрубок має кінцеву частину (13) з внутрішньою стінкою (15), що проходить по хорді впоперек нього; при цьому щонайменше зазначена кінцева частина (13) може обертатися по осі (12а) патрубка (9), щоб перевертати зазначену стінку (15) для дозованої подачі соку, а в іншому випадку встановлювати зазначену стінку (15) як поріг для протидії просочуванню, який протидіє потоку рідини. 2. Пристрій за п. 1, який відрізняється тим, що кінцева частина (13) вихідного патрубка (9) пристосована обертатися з положення дозованої подачі соку у положення зупинки просочування, і при цьому кінцева частина (13) патрубка (9) щонайм енше частково вставляється в отвір (28) в зазначеній кришці або закривальному пристрої (27) зазначеної посудини (10), сприяючи, таким чином, рівній подачі соку в посудину. 3. Пристрій за п. 1 або 2, який відрізняється тим, що кінцева частина (13) патрубка (9) виконана з деталлю (14), яку користувач може затискати в руці, притискати або проводити інші маніпуляції, щоб сприяти обертанню кінцевої частини (13) патрубка навколо зазначеної осі (12а). 4. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що кінцева частина (13) може обертатися між своїми положеннями подачі соку та зупинки просочування, при цьому залишаючись вставленою в отвір (28) в зазначеній кришці або закривальному пристрої (27) зазначеної посудини (10). 5. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що між зовнішньою поверхнею (19) вставки (16), яку підтримує внутрішня частина (12), та внутрішньою поверхнею (23) вставки (17), яку несе кінцева частина (13), забезпечено гідравлічний затвор (18), виконаний, щоб регулювати обертання зазначеної кінцевої частини (13) патрубка (9) відносно нерухомої внутрішньої частини (12) патрубка. 6. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що внутрішня частина (12) вихідного патрубка (9) містить нерухому, в цілому пряму та порожнисту трубку (12), а зазначена кінцева частина (13) містить зовнішнє кільце, яке може обертатися щонайменше на заздалегідь заданий кут відносно трубки (12). 7. Пристрій за п. 6, який відрізняється тим, що нерухому трубку (12) та кінцеву частину (13) виконано зі сполученими елементами (20, 21, 22; 24), які обмежують і визначають кут, на який може обертатися кінцева частина (13) патрубка (9) відносно нерухомої трубки (12). 8. Пристрій за п. 7, який відрізняється тим, що сполучені елементи (21, 22) утворюють кінцеві підпори для кутового переміщення кінцевої частини (13), завдяки чому користувач забезпечується дотиковим підтвердженням, що кінцева частина (13) належним чином установлена у відповідне своє граничне кутове положення відносно нерухомої частини (12) вихідної трубки (9) або для дозованої подачі, або для протидії просочуванню. 9. Пристрій за будь-яким з пп. 6-8, який відрізняється тим, що нерухому трубку (12) та кінцеву частину (13) виконано зі сполученими елементами (20, 24), що дозволяють збирати та розбирати їх по осі, завдяки чому кінцеву частину (13) можна легко зняти для чищення. 10. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що вісь (12а) трубчастого вихідного патрубка (9) нахилена вниз відносно приладу (1). 11. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що отвір (28) в кришці або закривальному пристрої (27) посудини (10) для збирання соку містить отвір такого розміру, щоб у нього можна було щільно вставляти частку щонайменше кінцевої частини (13) вихідного патрубка (9). 5 UA 102307 C2 12. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що посудина (10) та прилад (1) розроблені так, щоб зовнішньо доповнювати одне одного або контрастувати одне з одним, і мають таку форму, щоб входити одне в одного. 6 UA 102307 C2 7 UA 102307 C2 8 UA 102307 C2 9 UA 102307 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
