Циліндровий замок з відповідним ключем

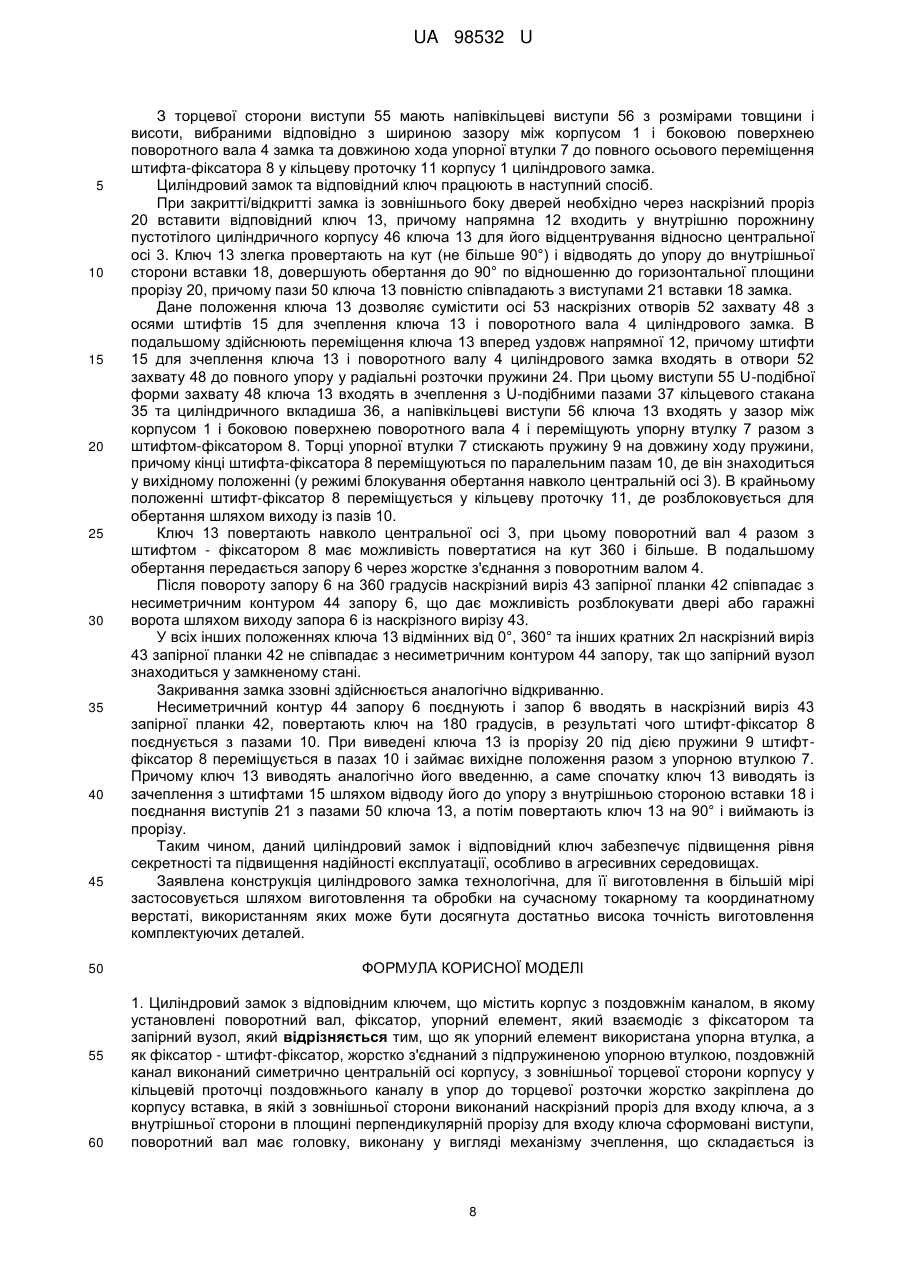

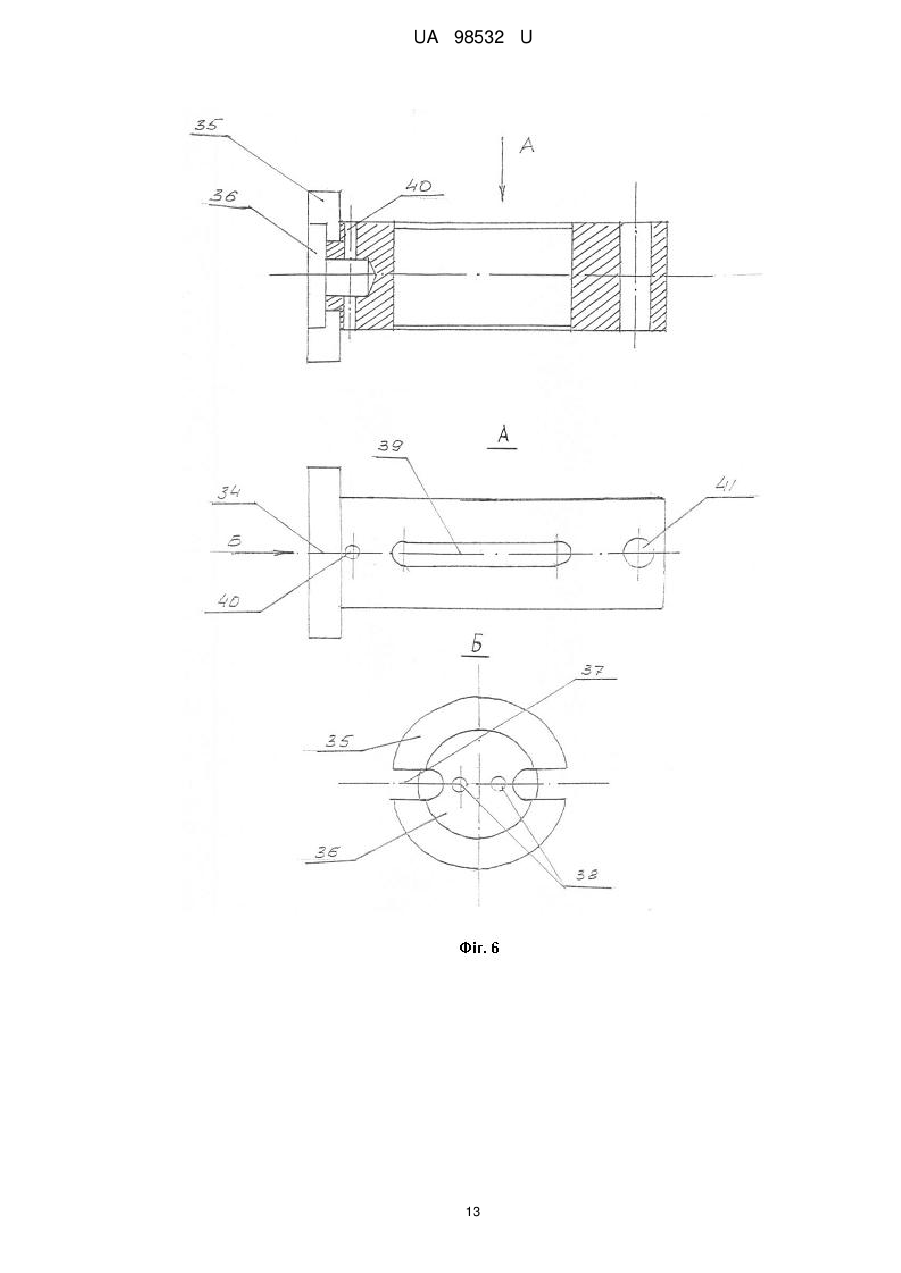

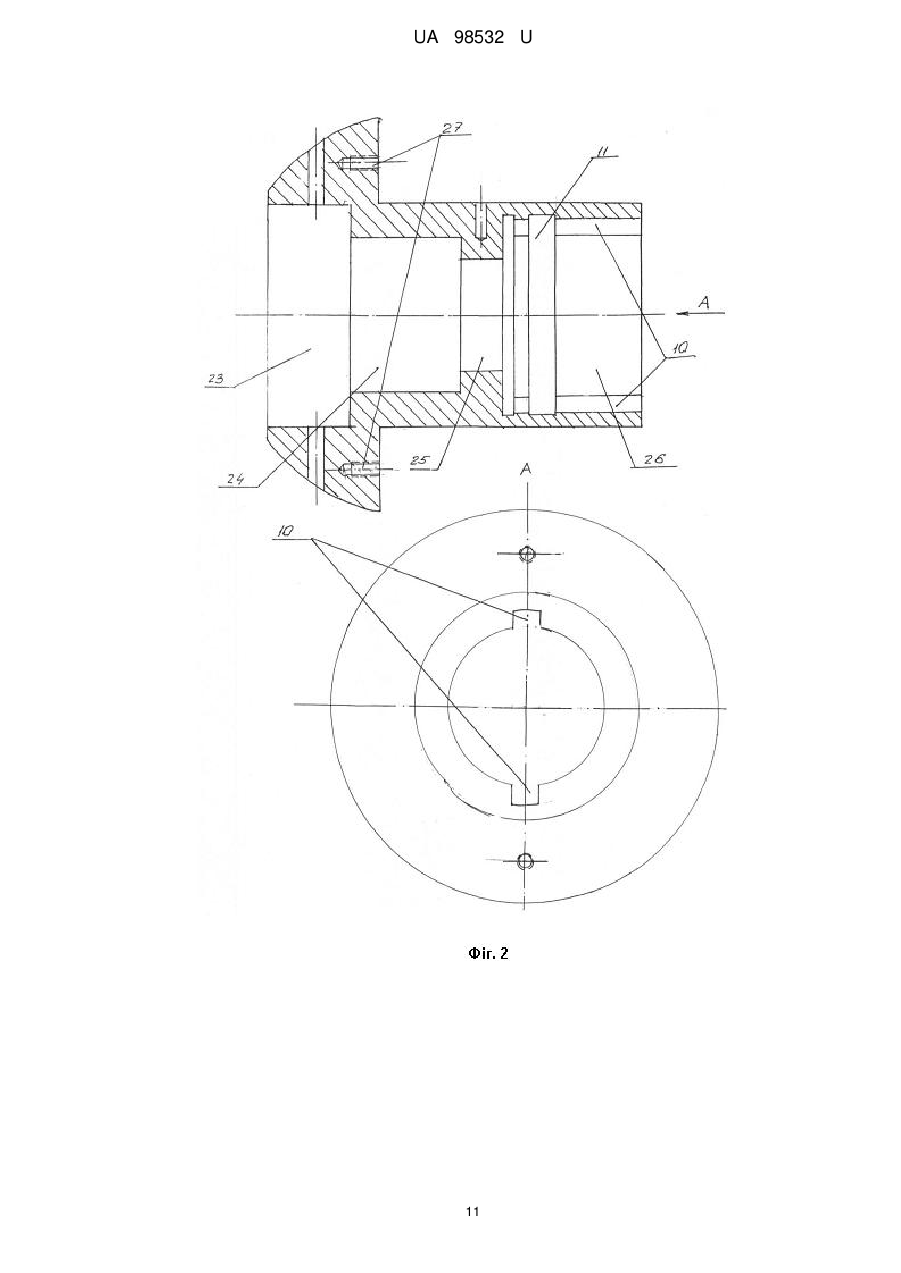

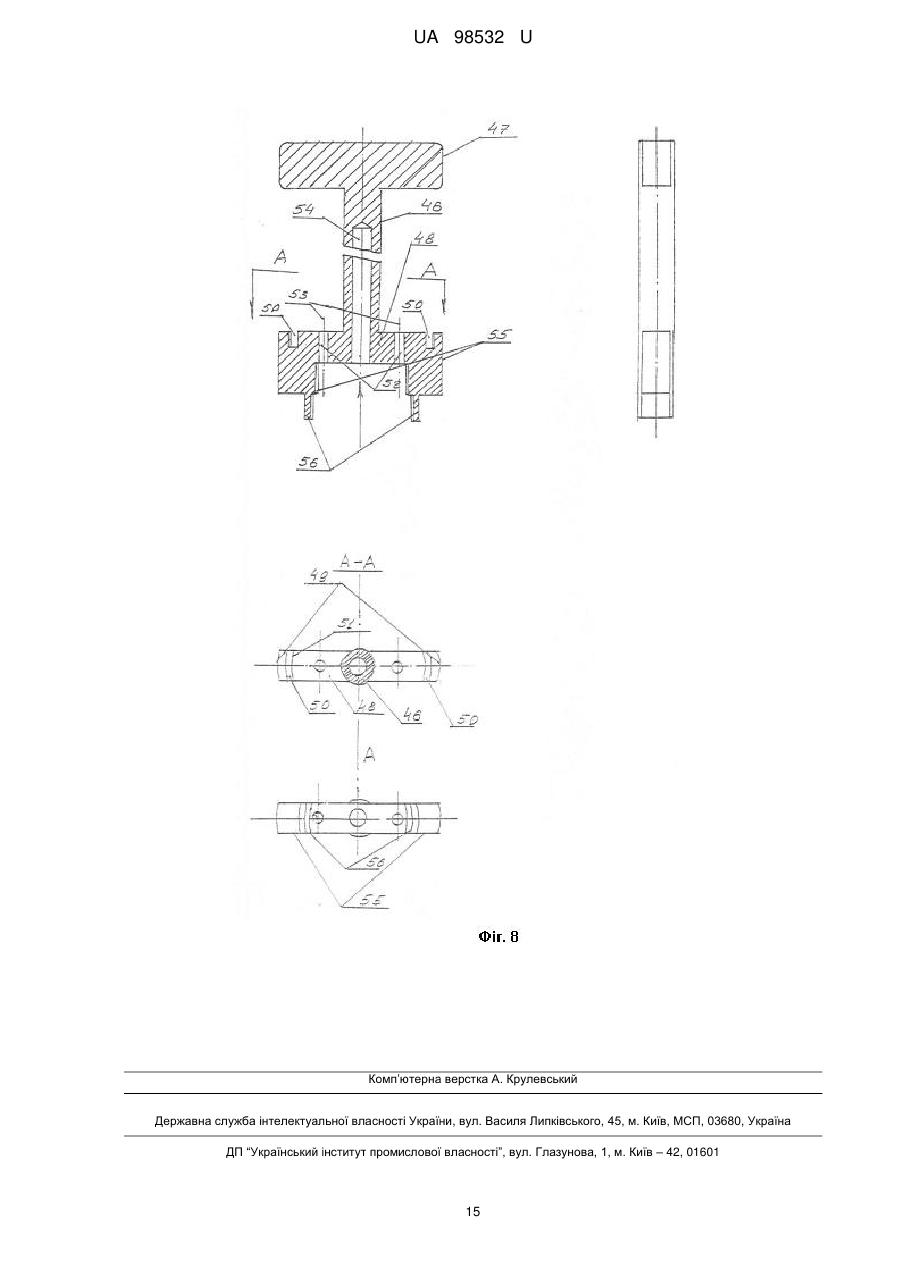

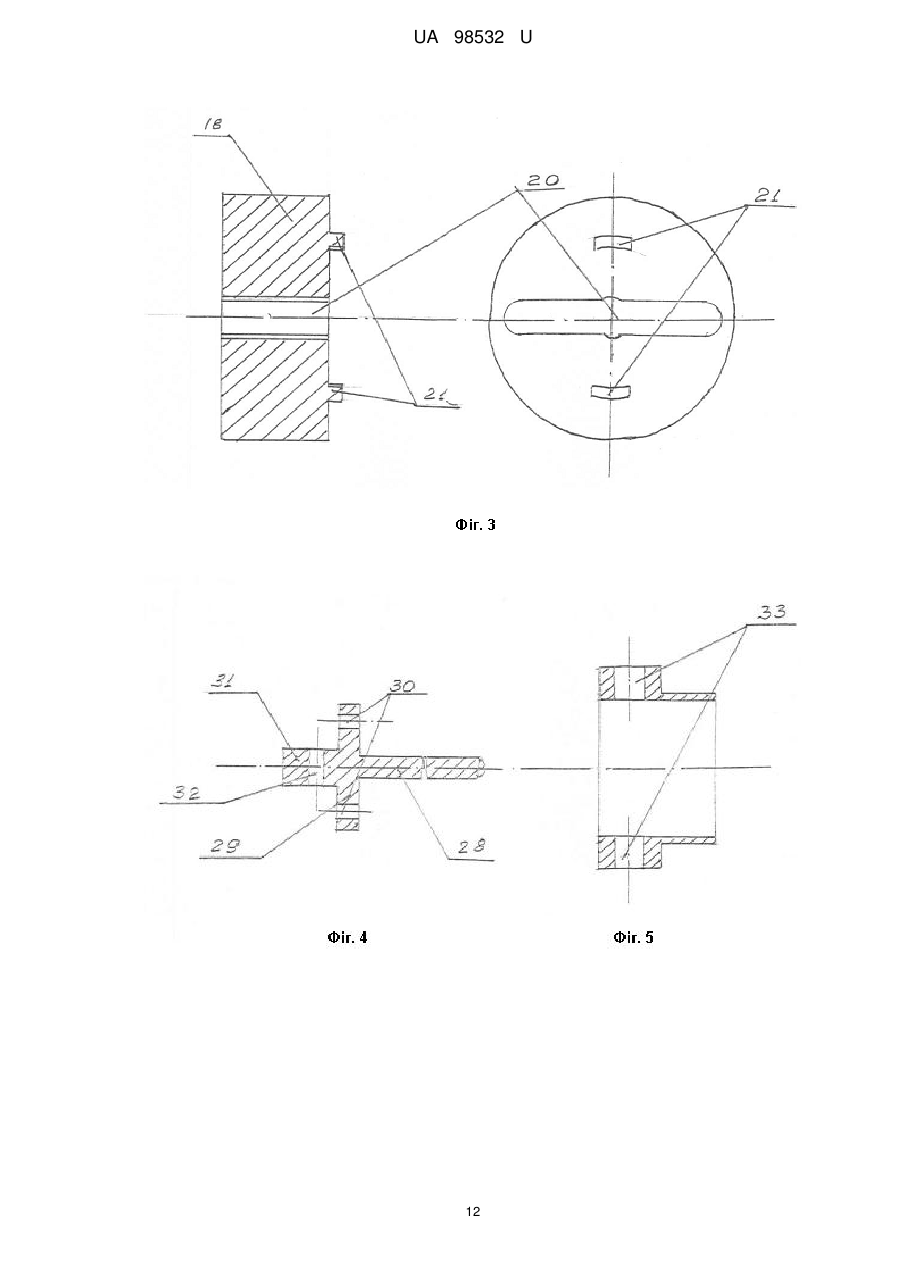

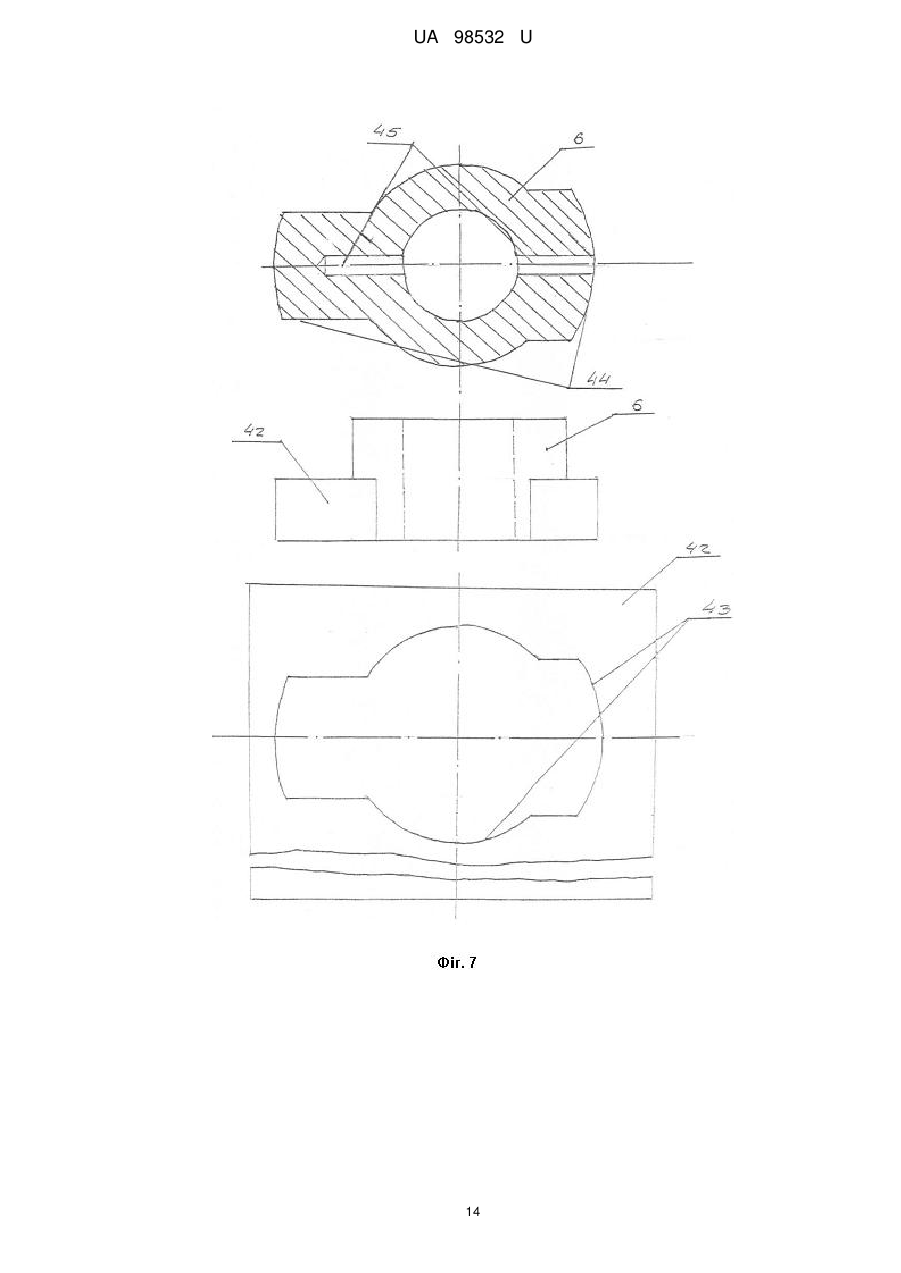

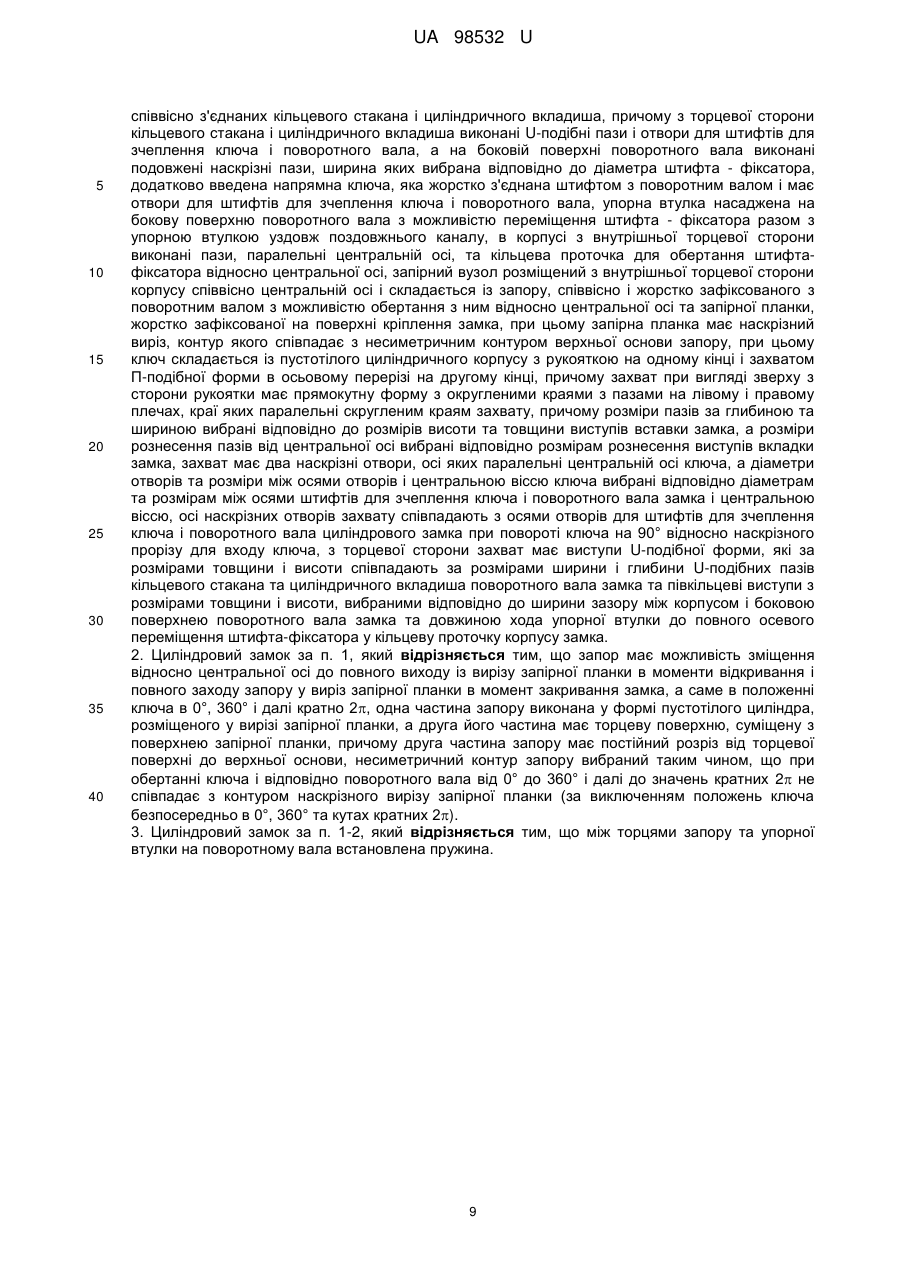

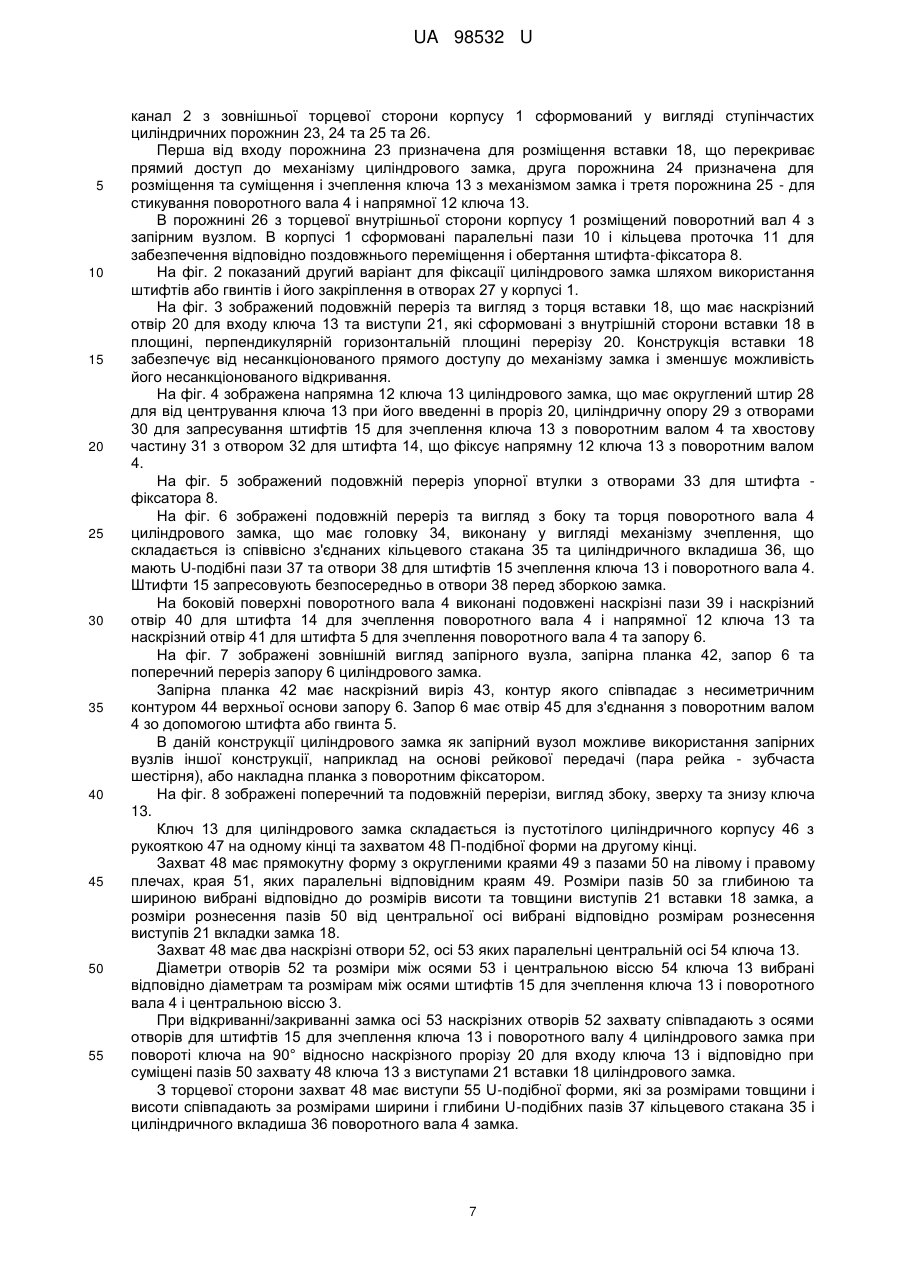

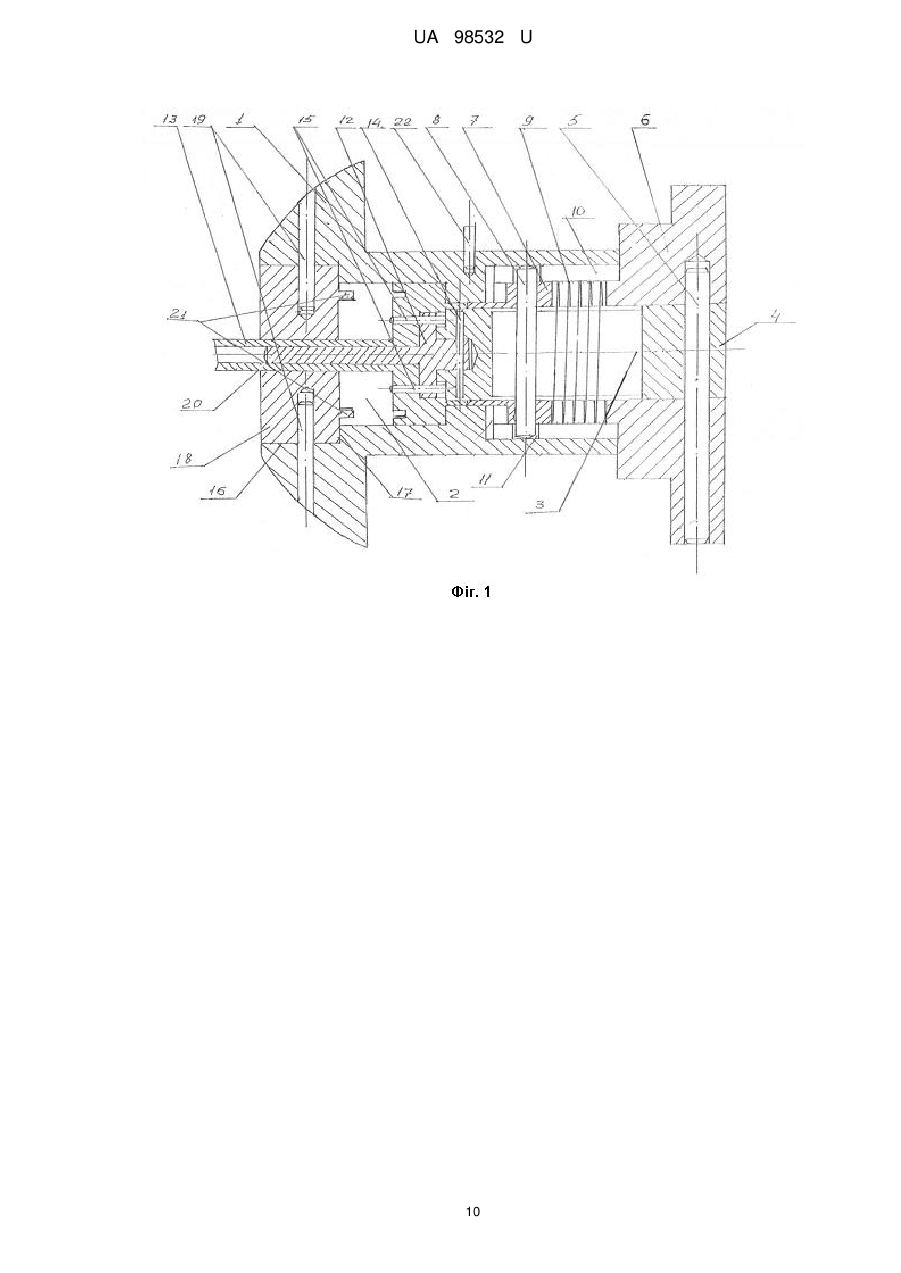

Реферат: Циліндровий замок містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент та запірний вузол. Як упорний елемент використана упорна втулка, а як фіксатор - штифт-фіксатор, жорстко з'єднаний з підпружиненою упорною втулкою, поздовжній канал виконаний симетрично центральній осі корпусу, з зовнішньої торцевої сторони корпусу у кільцевій проточці поздовжнього каналу в упор до торцевої розточки жорстко закріплена до корпусу вставка, в якій з зовнішньої сторони виконаний наскрізний проріз для входу ключа, а з внутрішньої сторони в площині, перпендикулярній прорізу для входу ключа, сформовані виступи. Поворотний вал має головку виконану у вигляді механізму зчеплення, що складається із співвісно з'єднаних кільцевого стакана і циліндричного вкладиша. При цьому з торцевої сторони кільцевого стакана і циліндричного вкладиша виконані U-подібні пази і отвори для штифтів для зчеплення ключа і поворотного вала. Додатково введена напрямна ключа, яка жорстко з'єднана штифтом з поворотним валом і має отвори для штифтів для зчеплення ключа і поворотного валу. При цьому ключ складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і захватом П-подібної форми в осьовому перерізі на другому кінці, причому захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями з пазами на лівому і правому плечах, краї яких паралельні скругленим краям захвату, захват має два наскрізні отвори. UA 98532 U (54) ЦИЛІНДРОВИЙ ЗАМОК З ВІДПОВІДНИМ КЛЮЧЕМ UA 98532 U UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків та відповідних ключів, і може бути використана у всіх галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу, зокрема для замикання/розмикання гаражних приміщень. Для гаражів використовують такі типи замків: по методу кріплення - навісні, врізані, накладні. Так само гаражні замки можуть розрізнятися за механізмом замикання: рейкові, гвинтові, сувальдні і циліндрові. Замки для гаражів відрізняються від інших замикаючих пристроїв, тим що залежать від постійного впливу навколишнього середовища, неминучих перекосів гаражних воріт через значну вагу та перепади температури, сприятливих можливостей для зловмисників і безлічі інших чинників. При виборі замка для гаража потрібно спочатку визначитися - для якого типу гаража він призначений. Гараж може бути капітальний, металевий або некапітальний гараж легкого спорудження збірно-розбірної конструкції типу - "ракушка" або "черепашка". Останні два типа гаражів і металевий гараж не становлять серйозної перепони для зломщиків. На такі ворота гаражів найчастіше установлюються стандартні рейкові або навісні замки звичайного типу. З рівня техніки відомі рейкові замки ("Рейкові замки: як відкрити рейковий замок без ключа?" http://www.zamki-sao.ru/polezno-znat/564-reechnye-zamki-otkryt-reechnyj-zamok-bez-klyucha) - це накладні механічні замки, які мають один або два ригеля для замикання. Використання двох ригелів підвищують секретність та стійкість від злому. В принципі, схема роботи замка досить проста. На основному ригелі (або двох ригелях) фрезою нарізані косі пази різного розміру під певним кутом, які збігаються по розташуванню і розміру з зубцями на ключі. Коли ключ вставляємо в замкову щілину, то він зачіпляється зубцями за пази рейки і під натисканням рейка відсувається і двері відкриваються. Встановлюються замки накладним способом, на зовнішню поверхню гаражних воріт, кріпляться на саморізи або болти. Перевагами відомих рейкових замків є міцність конструкції та відносно значний термін служби даних механізмів, тому що вони практично не ламаються, бо в конструкції відсутні пружини і сувальди, які присутні в замках інших конструкцій та являються елементами, що знижують надійність механізмів замків. Рейкові замки абсолютно невибагливі, працюють як при мінусових, так і при плюсових температурах, непогано переносять вологість і опади, але у разі різких перепадів температур (особливо при різкому переході від плюсових до мінусових температур) можливо замерзання вологи у пазах, у результаті чого відбувається заклинювання механізму замка і ключа. Недоліками рейкових замків є дуже низький рівень секретності, наприклад замки можуть розкриватися зловмисниками простим почерговим зрушуванням рейок. До того ж замки мають громіздку конструкцію з масивним ключем, на якому виконана глибока нарізка з певною частотою. Вставляти ключ в замкову щілину потрібно з великим зусиллям, за рахунок якого зсуваються ригелі, виконані у формі двох рейок, тому вони дуже важко відкриваються. Через це рейкові замки сьогодні виходять з широкого використання та їх установка (монтаж) практично не здійснюється. Відомі навісні замки (Навесні замки http://www.zamki-dvernye.ru/razdel/navesnye-zamki), які за популярністю не поступаються рейковим замкам. Навісні замки - це ті замки, які можна відкривати тільки зовні. Зазвичай вони мають товсту дужку у формі підкови або стрижень, що фіксується замковим механізмом установленим у корпусі. Навісні замки є найбільш доступними, простими та зручними механічними запірними пристроями - вони легкі і в установці, і в експлуатації. Однією з найважливіших характеристик навісних замків є стійкість до агресивного впливу зовнішнього середовища. Основний їх недолік - низький ступінь секретності і надійності від злому із-за зовнішній схеми установки, яка дозволяє зломщикові легко розкрити замок як відмичкою або підбором ключів так і використовувати багато методів силового впливу - кувалдою, ломом або монтировкою. Останнім часом для замикання гаражних воріт використовують врізані або накладні сувальдні та циліндрові гаражні замки, що мають більш високий рівень секретності та надійності. Кодова система таких замків досить складна (кодових елементів до 5-6 і більше), тому підібрати ключі або відмички до таких замків вельми складно. Відомий сувальдний замок (Гоберман Г.Е., Бычков В.И., "Замки и скобяные приборы". - М., 1962), що містить корпус з отвором під ключ з вихідними отворами під ригелі, які жорстко сполучені з засувом, забезпеченим хвостовиком, сувальди, встановлені з можливістю поступального переміщення і містять паз для блокування хвостовика і паз для кріпильних втулок. 1 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 60 Недоліком даної конструкції, є низький ступінь захищеності від несанкціонованого злому, а саме сувальд замку при впливі на них відмичкою через отвір, призначений для ключа. Окрім цього, дана конструкція з паралельною установкою сувальд не забезпечує захисту від попадання пилу, вологи та грязі в отвір для ключа та налипання пилу і бруду на сувальдах, що викликає погіршення їх сковзання між собою та може привести до заклинювання замка. Для зменшення корозії замок потребує постійної змазки сувальд спеціальними маслами. Взимку масло твердне всередині замку і унеможливлює його відмикання. Навесні і восени при великому перепаді температур і високої вологості всередині замку скупчується конденсат, який викликає корозію металу. Широкого застосування споживачами набули циліндрові замки, які в побуті позначені як "англійські" (Гоберман Г.Е., Бычков В.И., "Замки и скобяные приборы". - М., 1962). В таких замкових обладнаннях пристроєм, що декодує та блокує застосовується циліндровий механізм. В переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного як зібраної головки, яка в свою чергу складається із ротора з пазами чи порожнинами, в яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, чи порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують, не перебував одночасно в тілі ротора і вузла, що блокує (наприклад корпусу). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує, буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосованим нештатний ключ, або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Окрім позитивних якостей відомих конструкцій циліндрових замків існують і суттєві недоліки, ними є недостатня надійність, низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладеними значні зусилля до них, елементи, що декодують або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку, значно ускладнює виробництво, а з іншого - збільшує ціну, що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою розглядалась конструкція - циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України № 102262, МПК (2013.01) Е05В 27/02, Е05В 27/02 (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому включені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому, щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від 2 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. Крім цього в аналогу застосовані цілий ряд розширювальних ознак, частина з яких виражається тим що: серединні штифти на своїх бічних поверхнях, повернутих від каналу ключа, мають щонайменше один деблокувальний паз для входження зчитувальної цапфи елемента, що замикає, при цьому цей елемент узгоджений з фіксуючою виїмкою корпусу циліндра; щонайменше з одного боку каналу для ключа передбачений ряд серединних штифтів зі зчитувальними кулачками, причому в одному ряду з одного боку каналу для ключа розташовано щонайменше два, переважно п'ять, серединних штифти зі зчитувальними кулачками; в зоні позиції зчитування встановлені щонайменше один штифт личинки і один серединний штифт зі зчитувальним кулачком, переважно два серединних штифти зі зчитувальними кулачками, завдяки чому замок придатний для того, щоб в зоні цієї позиції могли зчитуватися щонайменше два, переважно три, вирізи на вузькому боці - вузьких боках ключа; зчитувальні виступи штифтів личинки виконані у вигляді перемичок, що встановлюються на нормальній відстані паралельно діаметральній площині або по центру вздовж діаметральної площини; для запобігання провертанню штифтів личинки ці штифти личинки мають бічні виступи, встановлені у відповідних пазах в личинці; канал для ключа має на своєму вхідному отворі скіс керування, розташований під кутом більше 0° і менше 90° відносно вертикалі та настроєний на взаємодію з радіусами керування, що знаходяться на кінці ключа; ключ англійського замка, переважно, виконаний у вигляді поворотного ключа з двома плоскими боками ключа і двома вузькими боками ключа і причому ключ англійського замка має вирізи різної глибини щонайменше на одному вузькому боці ключа, переважно на двох вузьких боках ключа, а при необхідності - додаткові поверхні керування, насічки або доріжки керування на плоских боках ключа, причому вирізи є більш вузькими, ніж вузький бік ключа, і розташовані по центру або на нормальній відстані паралельно діаметральній площині ключа, в зоні позиції зчитування щонайменше два, переважно три, вирізи розташовані поряд в поперечному напрямку ключа, причому позиції зчитування вирізів, розташованих з бічного боку, в порівнянні з вирізами, розташованими ближче до діаметральної площини, зміщені один відносно одного в подовжньому напрямку замка; передбачено щонайменше три, переважно п'ять, при необхідності вирізи, що перетинаються, які відрізняються один від одного своєю нормальною відстанню від діаметральної площини; бічні вирізи по своїй ширині є більш вузькими, ніж вирізи, розташовані ближче до діаметральної площини; вирізи мають поверхню керування у вигляді ділянки дуги кола; щонайменше один виріз з боків закритий двома ребрами матеріалу ключа, що залишається; декілька, переважно п'ять, вирізів розташовані на краю вузького боку у вигляді керуючого кулачка; керуючий кулачок бічних вирізів має вхідне скошування на кінці ключа, який відносно подовжньої осі має більший кут, ніж вхідне скошування поверхонь керування, розташованих ближче до діаметральної площини, і що їх кінець, який знаходиться з боку кінця ключа, розташований поблизу подовжньої осі ключа; на кінці ключа передбачені радіуси керування, встановлені для взаємодії зі скошування керування біля вхідного отвору циліндричного замка і тим самим для поліпшення належного центрування ключа англійського замка при його вставлянні. Загалом конструкція відомого пристрою аналога достеменно описує можливі зміни конструктивні, як для циліндрового замка з корпусом у вигляді циліндра, в якому здійснюється декодування при введенні закодованого конструктивно ключа, так і самого ключа з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідним боковим площинам так і по їх торцевим часткам тіла ключа. Серед значних переваг такого пристрою дійсно досягнута поставлена задача - створення замка з збільшеними варіаційними можливостями кодування як замка, а також ключа, який завдяки застосуванню загально відомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому підвищена і експлуатаційна надійність секреторної здатності відомої конструкції. В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються не прогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що впродовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує, сам ключ, втрачає свою придатність 3 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 60 подальшого використання, бо він також не придатний для цієї циліндричної головки і підлягає заміні. Найближчим аналогом до корисної моделі є циліндровий механізм замка (авторське свідоцтво СРСР № 1615300, кл. Е05В 13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідком, а внутрішній сердечник - з додатковим повідком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого слугують упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим повідком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізму відомого циліндрового замка використовують так звані "англійські" ключі, переважно, виконані у вигляді поворотного ключа з плоскими боками і мають вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ вставлений в замкову шпару місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засува ізкорпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів поворот ключа блокується. Ознаками найближчого аналога, що співпадають з ознаками корисної моделі є: циліндровий замок, що містить корпус з поздовжнім каналом та радіальними розточками, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором та запірний вузол. Ознаками найближчого аналога, що співпадають з ознаками корисної моделі є: ключ для циліндрового замка виконаний у вигляді поворотного ключа. Недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через проріз під ключ, в результаті чого можливий підбор ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається якнайближчий аналог, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і, відповідно, до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. В основу корисної моделі поставлена задача удосконалення циліндрового замка та відповідного ключа, у яких за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом збільшення кількості елементів, що кодують та декодують, та підвищення надійності роботи замка в агресивних середовищах, - створити циліндровий замок, який виключає вищевказані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через проріз для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від злому. Поставлена задача вирішується тим, що циліндровий замок з відповідним ключем містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором та запірний вузол, відповідно до корисної моделі, як упорний елемент використана упорна втулка, а як фіксатор - штифт-фіксатор, жорстко з'єднаний з підпружиненою упорною втулкою, поздовжній канал виконаний симетрично центральній осі корпусу, з зовнішньої торцевої сторони корпусу у кільцевій проточці подовжнього каналу в упор до торцевої розточки жорстко закріплена до корпусу вставка, в якій з зовнішньої сторони виконаний наскрізний проріз для входу ключа, а з внутрішньої сторони в площині 4 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 перпендикулярній прорізу для входу ключа сформовані виступи, поворотний вал має головку, виконану у вигляді механізму зчеплення, що складається із співвісно з'єднаних кільцевого стакана і циліндричного вкладиша, причому з торцевої сторони кільцевого стакана і циліндричного вкладиша виконані U-подібні пази і отвори для штифтів для зчеплення ключа і поворотного вала, а на боковій поверхні поворотного вала виконані подовжені наскрізні пази, ширина яких вибрана відповідно до діаметра штифта-фіксатора, додатково введена напрямна ключа, яка жорстко з'єднана штифтом з поворотним валом і має отвори для штифтів для зчеплення ключа і поворотного вала, упорна втулка насаджена на бокову поверхню поворотного вала з можливістю переміщення штифта-фіксатора разом з упорною втулкою уздовж поздовжнього каналу, в корпусі з внутрішньої торцевої сторони виконані пази, паралельні центральній осі, та кільцева проточка для обертання штифта-фіксатора відносно центральної осі, запірний вузол розміщений з внутрішньої торцевої сторони корпусу, співвісна центральній осі і складається із запору, співвісна і жорстко зафіксована з поворотним валом з можливістю обертання з ним відносно центральної осі та запірної планки, жорстко зафіксованої на поверхні кріплення замка, причому запірна планка має наскрізний виріз, контур якого співпадає з несиметричним контуром верхньої основи запору, при цьому ключ складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і захватом П-подібної форми в осьовому перерізі на другому кінці, причому захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями з пазами на лівому і правому плечах, краї яких паралельні округленим краям захвату, причому розміри пазів за глибиною та шириною вибрані відповідно до розмірів висоти та товщини виступів вставки замка, а розміри рознесення пазів від центральної осі вибрані відповідно розмірам рознесення виступів вкладки замка, захват має два наскрізні отвори, осі яких паралельні центральній осі ключа, а діаметри отворів та розміри між осями отворів і центральною віссю ключа вибрані відповідно діаметрам та розмірам між осями штифтів для зчеплення ключа і поворотного вала замка і центральною віссю, осі наскрізних отворів захвату співпадають з осями отворів для штифтів для зчеплення ключа і поворотного вала циліндрового замка при повороті ключа на 90° відносно наскрізного прорізу для входу ключа, з торцевої сторони захват має виступи U-подібної форми, які за розмірами товщини і висоти співпадають за розмірами ширини і глибини U-подібних пазів кільцевого стакана і циліндричного вкладиша поворотного вала замка та напівкільцеві виступи з розмірами ширини і висоти, вибраними відповідно до ширини зазору між корпусом і боковою поверхнею поворотного вала замка та довжиною хода упорної втулки до повного осьового переміщення штифта-фіксатора у кільцеву проточку корпусу замка. Згідно з корисною моделлю, запор має можливість зміщення відносно центральної осі до повного виходу із вирізу запірної планки в моменти відкривання і повного заходу запору у виріз запірної планки в момент закривання замка, а саме в положенні ключа в 0°, 360° і далі кратно 2, одна частина запору виконана у формі пустотілого циліндра, розміщеного у вирізі запірної планки, а друга його частина має торцеву поверхню суміщену з поверхнею запорної планки, причому друга частина запору має постійний розріз від торцевої поверхні до верхньої основи, несиметричний контур запору вибраний таким чином, що при обертанні ключа і, відповідно, поворотного вала від 0° до 360° і далі до значень кратних 2 не співпадає з контуром наскрізного вирізу запірної планки (за виключенням положень ключа безпосередньо в 0°, 360 та кутах кратних 2). Згідно з корисною моделлю, між торцями запору та упорної втулки на поворотному валу установлена пружина. Визначальною особливістю застосування циліндрового замка та відповідного ключа є те, що його конструкція "англійської" конструкції головок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає його секретність, в основному є: - розміщення елементів зчеплення ключа та поворотного вала в площині, перпендикулярній прорізу для входу ключа, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замка; - кут повороту поворотного вала з запором; - геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа зокрема: діаметри та взаємне розташування осей наскрізних отворів ключа та штифтів для зчеплення ключа і поворотного вала; 5 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 60 внутрішній і зовнішній діаметр та довжина ходу упорної втулки та відповідно розміри ширини і висоти півкільцевих виступів захвату ключа; розміри висоти і товщини виступів вставки та відповідні розміри глибини і ширини прорізів на лівому і правому плечах захвату ключа, а також розміщення виступів вставки в площині перпендикулярній прорізу для входу ключа; - розміри ширини, глибини і форма пазів циліндричного вкладиша поворотного вала та відповідно розміри товщини, висоти і форма виступів захвату. Завдяки цьому примусове несанкціоноване втручання без застосування ключа і повертання поворотного вала і відповідно запору усунене, оскільки цей поворотний вал не може вільно обертатись навколо центральної осі без вставлення в нього ключа спочатку на 90° для приведення у взаємодію вищевказаних кодових елементів замка та декодових елементів ключа, що забезпечує суміщення наскрізних отворів захвату ключа та штифтів для зчеплення ключа і поворотного вала та подальшого відкривання замка. Секретність замка, тобто кількість варіантів ключа залежить від зміни характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. При цьому слід приймати до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замка і ключа. Сукупність ознак, що приведена у формулі корисної моделі, у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка та відповідного ключа, яка ілюструється кресленнями, де на фіг. 1 зображений подовжній переріз циліндрового замка та відповідного ключа. На фіг. 2 зображений подовжній переріз та вигляд з торця корпусу циліндрового замка. На фіг. 3 зображений подовжній переріз та вигляд з торця вставки. На фіг. 4 зображена напрямна ключа циліндрового замка. На фіг. 5 зображений подовжній переріз упорної втулки. На фіг. 6 зображені подовжній переріз та вигляд с боку та торця поворотного вала циліндрового замка. На фіг. 7 зображені зовнішній вигляд запорного вузла, запірна планки, запор та поперечний переріз запору циліндрового замка. На фіг. 8 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу ключа. Корисна модель пояснюється конкретним прикладом виконання, який однак не є єдино можливим, але наочно демонструє можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок, показаний на фіг. 1, містить корпус 1 з поздовжнім каналом 2 виконаним симетрично центральній осі 3 корпусу 1, в якому установлений поворотний вал 4 з можливістю переміщення. З внутрішньої торцевої сторони корпусу 1 поворотний вал 4 жорстко зафіксований, наприклад, з допомогою штифта 5 з запором 6 запорного вузла (зображеного окремо на фіг. 7). Поворотний вал 4 має можливість обертання разом з запором 6 відносно центральної осі 3. На бокову поверхню поворотного вала 4 насаджена упорна втулка 7 жорстко з'єднана з штифтомфіксатором 8, вісь якого установлена перпендикулярно центральній осі 3. Упорна втулка 7 має можливість переміщення разом з штифтом - фіксатором 8 уздовж поздовжнього каналу 2, причому кінцівки штифта - фіксатора 8 переміщуються в паралельних пазах 10 корпусу 1, які обмежують можливість обертання штифта - фіксатора 8 навколо центральній осі 3. Рух упорної втулки 7 обмежений довжиною хода пружини 9, що установлена між торцями запору 6 та упорної втулки 7. В крайньому положенні, обмеженому довжиною хода пружини 9, кінцівки штифта - фіксатора 8 мають можливість виходу із пазів 10 і заходу в кільцеву проточку 11 для забезпечення обертання штифта - фіксатора 8 відносно центральної осі 3. З зовнішньої торцевої сторони корпусу 1 установлена напрямна 12 ключа 13 жорстко з'єднана штифтом 14 та штифтами 15 для зчеплення ключа 13 з поворотним валом 4. В кільцеву проточку 16 поздовжнього каналу 2 в упор радіальній розточці 17 установлена вставка 18 жорстко зафіксована до корпусу 1 штифтами 19. З зовнішньої сторони вставка 18 має наскрізний проріз 20 для входу ключа 13, а з внутрішньої сторони у плоскості перпендикулярній прорізу сформовані виступи 21. Одним із варіантів фіксації циліндрового замка до корпусу гаражних воріт є можливе використання як кріплення штифта 22 в корпусі 1. На фіг. 2 зображений подовжній переріз та вигляд з торця корпусу 1 циліндрового замка. Для більшої наочності внутрішні деталі механізму циліндрового замка не показані. Поздовжній 6 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 канал 2 з зовнішньої торцевої сторони корпусу 1 сформований у вигляді ступінчастих циліндричних порожнин 23, 24 та 25 та 26. Перша від входу порожнина 23 призначена для розміщення вставки 18, що перекриває прямий доступ до механізму циліндрового замка, друга порожнина 24 призначена для розміщення та суміщення і зчеплення ключа 13 з механізмом замка і третя порожнина 25 - для стикування поворотного вала 4 і напрямної 12 ключа 13. В порожнині 26 з торцевої внутрішньої сторони корпусу 1 розміщений поворотний вал 4 з запірним вузлом. В корпусі 1 сформовані паралельні пази 10 і кільцева проточка 11 для забезпечення відповідно поздовжнього переміщення і обертання штифта-фіксатора 8. На фіг. 2 показаний другий варіант для фіксації циліндрового замка шляхом використання штифтів або гвинтів і його закріплення в отворах 27 у корпусі 1. На фіг. 3 зображений подовжній переріз та вигляд з торця вставки 18, що має наскрізний отвір 20 для входу ключа 13 та виступи 21, які сформовані з внутрішній сторони вставки 18 в площині, перпендикулярній горизонтальній площині перерізу 20. Конструкція вставки 18 забезпечує від несанкціонованого прямого доступу до механізму замка і зменшує можливість його несанкціонованого відкривання. На фіг. 4 зображена напрямна 12 ключа 13 циліндрового замка, що має округлений штир 28 для від центрування ключа 13 при його введенні в проріз 20, циліндричну опору 29 з отворами 30 для запресування штифтів 15 для зчеплення ключа 13 з поворотним валом 4 та хвостову частину 31 з отвором 32 для штифта 14, що фіксує напрямну 12 ключа 13 з поворотним валом 4. На фіг. 5 зображений подовжній переріз упорної втулки з отворами 33 для штифта фіксатора 8. На фіг. 6 зображені подовжній переріз та вигляд з боку та торця поворотного вала 4 циліндрового замка, що має головку 34, виконану у вигляді механізму зчеплення, що складається із співвісно з'єднаних кільцевого стакана 35 та циліндричного вкладиша 36, що мають U-подібні пази 37 та отвори 38 для штифтів 15 зчеплення ключа 13 і поворотного вала 4. Штифти 15 запресовують безпосередньо в отвори 38 перед зборкою замка. На боковій поверхні поворотного вала 4 виконані подовжені наскрізні пази 39 і наскрізний отвір 40 для штифта 14 для зчеплення поворотного вала 4 і напрямної 12 ключа 13 та наскрізний отвір 41 для штифта 5 для зчеплення поворотного вала 4 та запору 6. На фіг. 7 зображені зовнішній вигляд запірного вузла, запірна планка 42, запор 6 та поперечний переріз запору 6 циліндрового замка. Запірна планка 42 має наскрізний виріз 43, контур якого співпадає з несиметричним контуром 44 верхньої основи запору 6. Запор 6 має отвір 45 для з'єднання з поворотним валом 4 зо допомогою штифта або гвинта 5. В даній конструкції циліндрового замка як запірний вузол можливе використання запірних вузлів іншої конструкції, наприклад на основі рейкової передачі (пара рейка - зубчаста шестірня), або накладна планка з поворотним фіксатором. На фіг. 8 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу ключа 13. Ключ 13 для циліндрового замка складається із пустотілого циліндричного корпусу 46 з рукояткою 47 на одному кінці та захватом 48 П-подібної форми на другому кінці. Захват 48 має прямокутну форму з округленими краями 49 з пазами 50 на лівому і правому плечах, края 51, яких паралельні відповідним краям 49. Розміри пазів 50 за глибиною та шириною вибрані відповідно до розмірів висоти та товщини виступів 21 вставки 18 замка, а розміри рознесення пазів 50 від центральної осі вибрані відповідно розмірам рознесення виступів 21 вкладки замка 18. Захват 48 має два наскрізні отвори 52, осі 53 яких паралельні центральній осі 54 ключа 13. Діаметри отворів 52 та розміри між осями 53 і центральною віссю 54 ключа 13 вибрані відповідно діаметрам та розмірам між осями штифтів 15 для зчеплення ключа 13 і поворотного вала 4 і центральною віссю 3. При відкриванні/закриванні замка осі 53 наскрізних отворів 52 захвату співпадають з осями отворів для штифтів 15 для зчеплення ключа 13 і поворотного валу 4 циліндрового замка при повороті ключа на 90° відносно наскрізного прорізу 20 для входу ключа 13 і відповідно при суміщені пазів 50 захвату 48 ключа 13 з виступами 21 вставки 18 циліндрового замка. З торцевої сторони захват 48 має виступи 55 U-подібної форми, які за розмірами товщини і висоти співпадають за розмірами ширини і глибини U-подібних пазів 37 кільцевого стакана 35 і циліндричного вкладиша 36 поворотного вала 4 замка. 7 UA 98532 U 5 10 15 20 25 30 35 40 45 50 55 60 З торцевої сторони виступи 55 мають напівкільцеві виступи 56 з розмірами товщини і висоти, вибраними відповідно з шириною зазору між корпусом 1 і боковою поверхнею поворотного вала 4 замка та довжиною хода упорної втулки 7 до повного осьового переміщення штифта-фіксатора 8 у кільцеву проточку 11 корпусу 1 циліндрового замка. Циліндровий замок та відповідний ключ працюють в наступний спосіб. При закритті/відкритті замка із зовнішнього боку дверей необхідно через наскрізний проріз 20 вставити відповідний ключ 13, причому напрямна 12 входить у внутрішню порожнину пустотілого циліндричного корпусу 46 ключа 13 для його відцентрування відносно центральної осі 3. Ключ 13 злегка провертають на кут (не більше 90°) і відводять до упору до внутрішньої сторони вставки 18, довершують обертання до 90° по відношенню до горизонтальної площини прорізу 20, причому пази 50 ключа 13 повністю співпадають з виступами 21 вставки 18 замка. Дане положення ключа 13 дозволяє сумістити осі 53 наскрізних отворів 52 захвату 48 з осями штифтів 15 для зчеплення ключа 13 і поворотного вала 4 циліндрового замка. В подальшому здійснюють переміщення ключа 13 вперед уздовж напрямної 12, причому штифти 15 для зчеплення ключа 13 і поворотного валу 4 циліндрового замка входять в отвори 52 захвату 48 до повного упору у радіальні розточки пружини 24. При цьому виступи 55 U-подібної форми захвату 48 ключа 13 входять в зчеплення з U-подібними пазами 37 кільцевого стакана 35 та циліндричного вкладиша 36, а напівкільцеві виступи 56 ключа 13 входять у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують упорну втулку 7 разом з штифтом-фіксатором 8. Торці упорної втулки 7 стискають пружину 9 на довжину ходу пружини, причому кінці штифта-фіксатора 8 переміщуються по паралельним пазам 10, де він знаходиться у вихідному положенні (у режимі блокування обертання навколо центральній осі 3). В крайньому положенні штифт-фіксатор 8 переміщується у кільцеву проточку 11, де розблоковується для обертання шляхом виходу із пазів 10. Ключ 13 повертають навколо центральної осі 3, при цьому поворотний вал 4 разом з штифтом - фіксатором 8 має можливість повертатися на кут 360 і більше. В подальшому обертання передається запору 6 через жорстке з'єднання з поворотним валом 4. Після повороту запору 6 на 360 градусів наскрізний виріз 43 запірної планки 42 співпадає з несиметричним контуром 44 запору 6, що дає можливість розблокувати двері або гаражні ворота шляхом виходу запора 6 із наскрізного вирізу 43. У всіх інших положеннях ключа 13 відмінних від 0°, 360° та інших кратних 2л наскрізний виріз 43 запірної планки 42 не співпадає з несиметричним контуром 44 запору, так що запірний вузол знаходиться у замкненому стані. Закривання замка ззовні здійснюється аналогічно відкриванню. Несиметричний контур 44 запору 6 поєднують і запор 6 вводять в наскрізний виріз 43 запірної планки 42, повертають ключ на 180 градусів, в результаті чого штифт-фіксатор 8 поєднується з пазами 10. При виведені ключа 13 із прорізу 20 під дією пружини 9 штифтфіксатор 8 переміщується в пазах 10 і займає вихідне положення разом з упорною втулкою 7. Причому ключ 13 виводять аналогічно його введенню, а саме спочатку ключ 13 виводять із зачеплення з штифтами 15 шляхом відводу його до упору з внутрішньою стороною вставки 18 і поєднання виступів 21 з пазами 50 ключа 13, а потім повертають ключ 13 на 90° і виймають із прорізу. Таким чином, даний циліндровий замок і відповідний ключ забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Заявлена конструкція циліндрового замка технологічна, для її виготовлення в більшій мірі застосовується шляхом виготовлення та обробки на сучасному токарному та координатному верстаті, використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Циліндровий замок з відповідним ключем, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, який взаємодіє з фіксатором та запірний вузол, який відрізняється тим, що як упорний елемент використана упорна втулка, а як фіксатор - штифт-фіксатор, жорстко з'єднаний з підпружиненою упорною втулкою, поздовжній канал виконаний симетрично центральній осі корпусу, з зовнішньої торцевої сторони корпусу у кільцевій проточці поздовжнього каналу в упор до торцевої розточки жорстко закріплена до корпусу вставка, в якій з зовнішньої сторони виконаний наскрізний проріз для входу ключа, а з внутрішньої сторони в площині перпендикулярній прорізу для входу ключа сформовані виступи, поворотний вал має головку, виконану у вигляді механізму зчеплення, що складається із 8 UA 98532 U 5 10 15 20 25 30 35 40 співвісно з'єднаних кільцевого стакана і циліндричного вкладиша, причому з торцевої сторони кільцевого стакана і циліндричного вкладиша виконані U-подібні пази і отвори для штифтів для зчеплення ключа і поворотного вала, а на боковій поверхні поворотного вала виконані подовжені наскрізні пази, ширина яких вибрана відповідно до діаметра штифта - фіксатора, додатково введена напрямна ключа, яка жорстко з'єднана штифтом з поворотним валом і має отвори для штифтів для зчеплення ключа і поворотного вала, упорна втулка насаджена на бокову поверхню поворотного вала з можливістю переміщення штифта - фіксатора разом з упорною втулкою уздовж поздовжнього каналу, в корпусі з внутрішньої торцевої сторони виконані пази, паралельні центральній осі, та кільцева проточка для обертання штифтафіксатора відносно центральної осі, запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із запору, співвісно і жорстко зафіксованого з поворотним валом з можливістю обертання з ним відносно центральної осі та запірної планки, жорстко зафіксованої на поверхні кріплення замка, при цьому запірна планка має наскрізний виріз, контур якого співпадає з несиметричним контуром верхньої основи запору, при цьому ключ складається із пустотілого циліндричного корпусу з рукояткою на одному кінці і захватом П-подібної форми в осьовому перерізі на другому кінці, причому захват при вигляді зверху з сторони рукоятки має прямокутну форму з округленими краями з пазами на лівому і правому плечах, краї яких паралельні скругленим краям захвату, причому розміри пазів за глибиною та шириною вибрані відповідно до розмірів висоти та товщини виступів вставки замка, а розміри рознесення пазів від центральної осі вибрані відповідно розмірам рознесення виступів вкладки замка, захват має два наскрізні отвори, осі яких паралельні центральній осі ключа, а діаметри отворів та розміри між осями отворів і центральною віссю ключа вибрані відповідно діаметрам та розмірам між осями штифтів для зчеплення ключа і поворотного вала замка і центральною віссю, осі наскрізних отворів захвату співпадають з осями отворів для штифтів для зчеплення ключа і поворотного вала циліндрового замка при повороті ключа на 90° відносно наскрізного прорізу для входу ключа, з торцевої сторони захват має виступи U-подібної форми, які за розмірами товщини і висоти співпадають за розмірами ширини і глибини U-подібних пазів кільцевого стакана та циліндричного вкладиша поворотного вала замка та півкільцеві виступи з розмірами товщини і висоти, вибраними відповідно до ширини зазору між корпусом і боковою поверхнею поворотного вала замка та довжиною хода упорної втулки до повного осевого переміщення штифта-фіксатора у кільцеву проточку корпусу замка. 2. Циліндровий замок за п. 1, який відрізняється тим, що запор має можливість зміщення відносно центральної осі до повного виходу із вирізу запірної планки в моменти відкривання і повного заходу запору у виріз запірної планки в момент закривання замка, а саме в положенні ключа в 0°, 360° і далі кратно 2, одна частина запору виконана у формі пустотілого циліндра, розміщеного у вирізі запірної планки, а друга його частина має торцеву поверхню, суміщену з поверхнею запірної планки, причому друга частина запору має постійний розріз від торцевої поверхні до верхньої основи, несиметричний контур запору вибраний таким чином, що при обертанні ключа і відповідно поворотного вала від 0° до 360° і далі до значень кратних 2 не співпадає з контуром наскрізного вирізу запірної планки (за виключенням положень ключа безпосередньо в 0°, 360° та кутах кратних 2). 3. Циліндровий замок за п. 1-2, який відрізняється тим, що між торцями запору та упорної втулки на поворотному вала встановлена пружина. 9 UA 98532 U 10 UA 98532 U 11 UA 98532 U 12 UA 98532 U 13 UA 98532 U 14 UA 98532 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
