Циліндровий замок з кодовим ключем для блокування вала рульового колеса і захисту транспортного засобу від крадіжки

Номер патенту: 82441

Опубліковано: 10.04.2008

Автор: Раячіч Здравко

Завантажити PDF файл.

Формула / Реферат

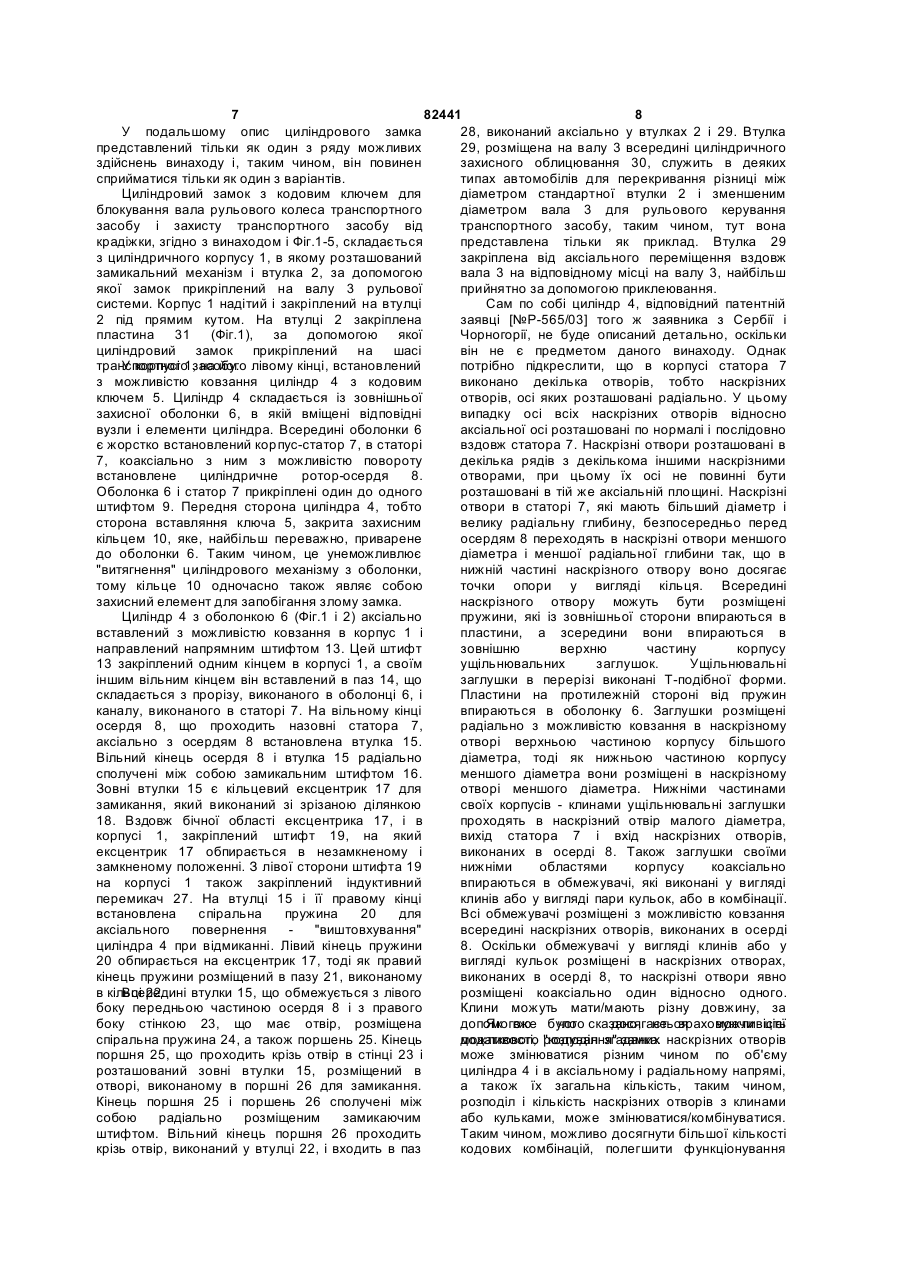

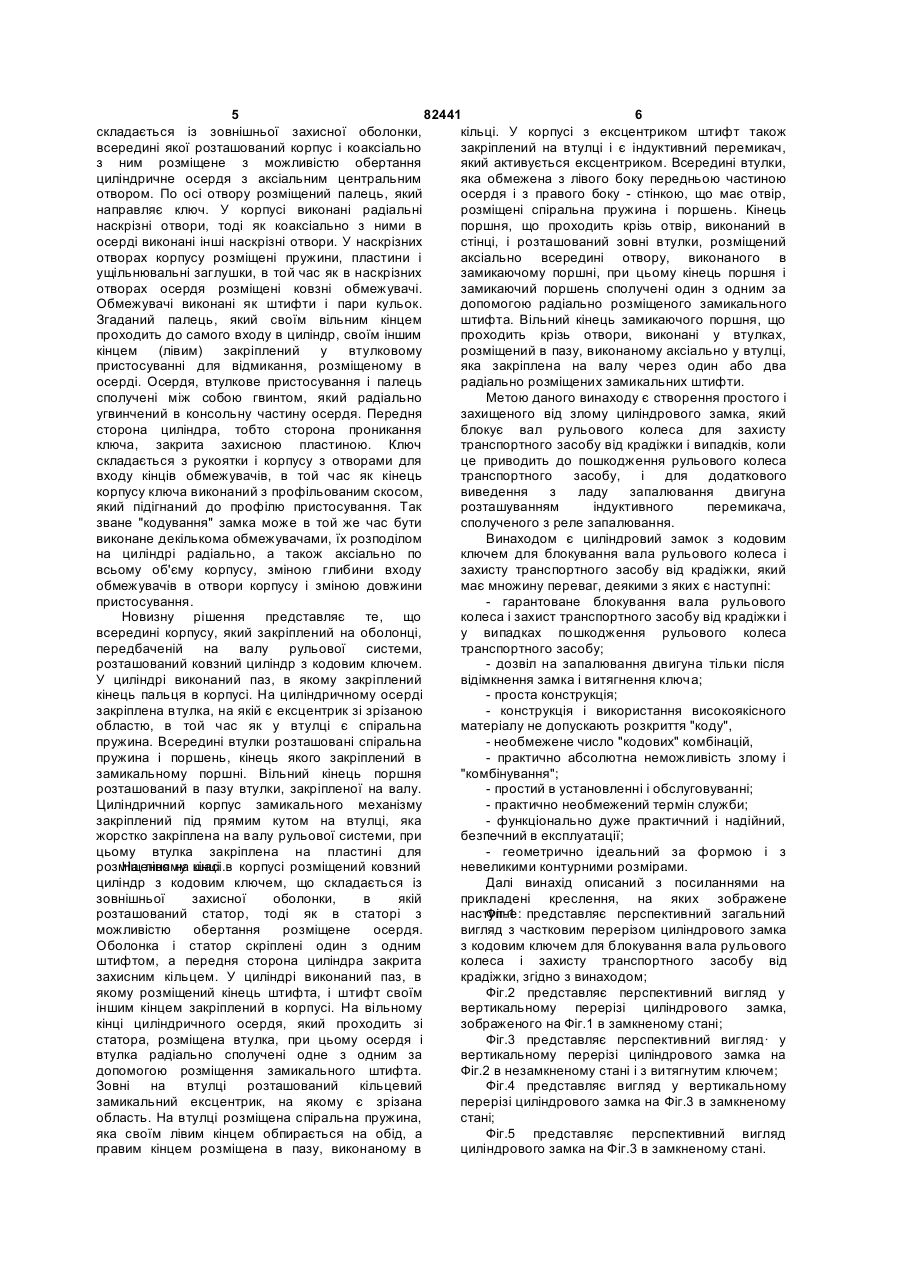

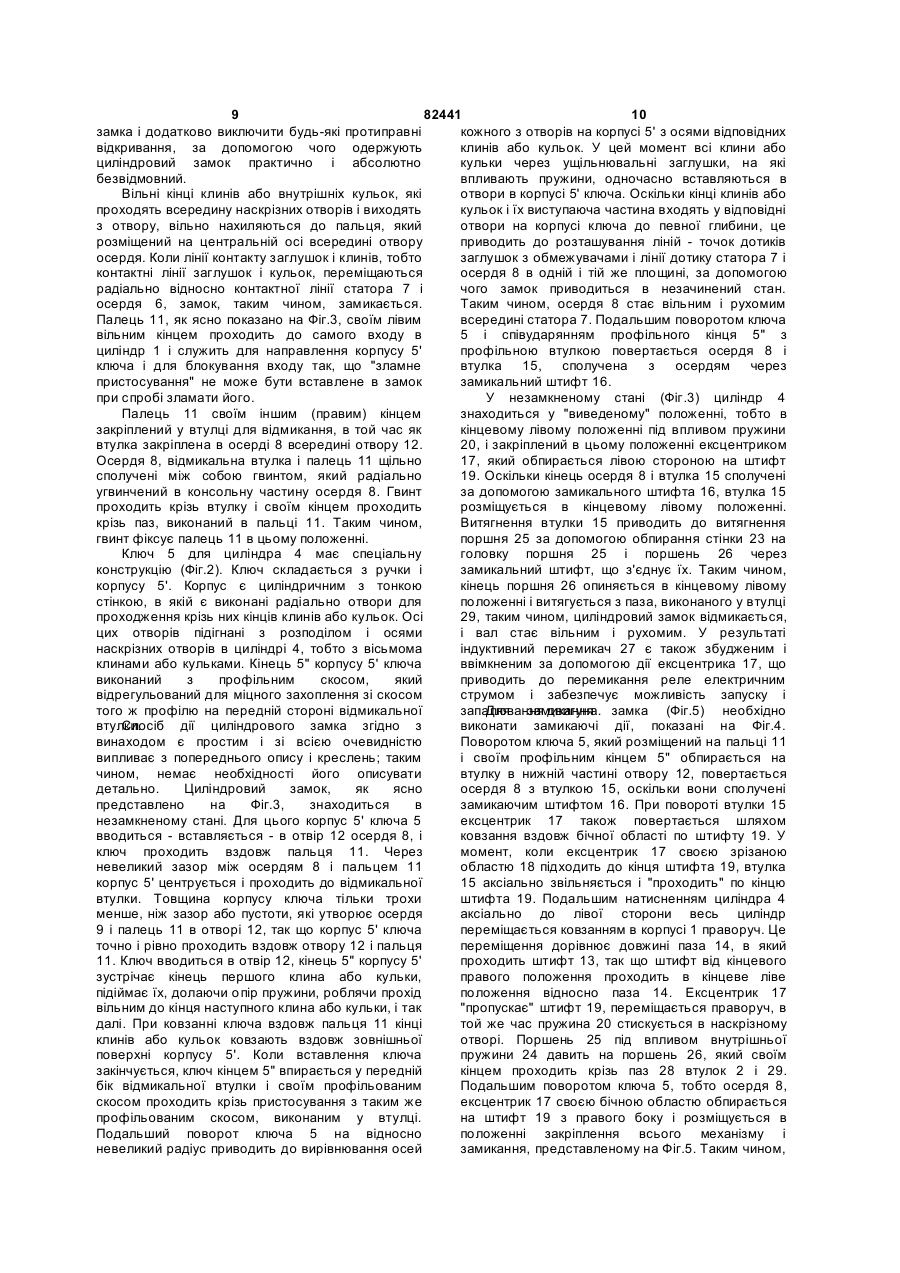

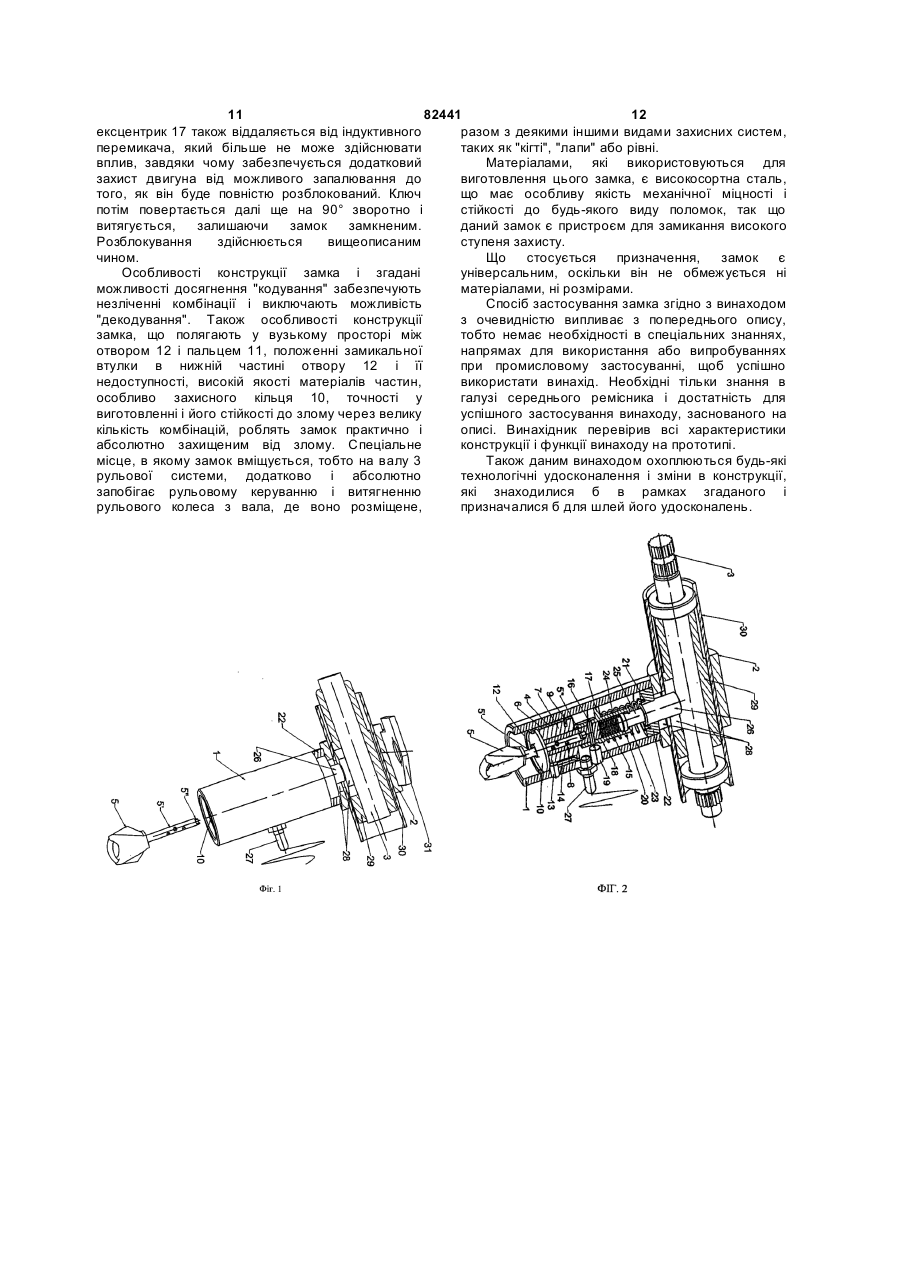

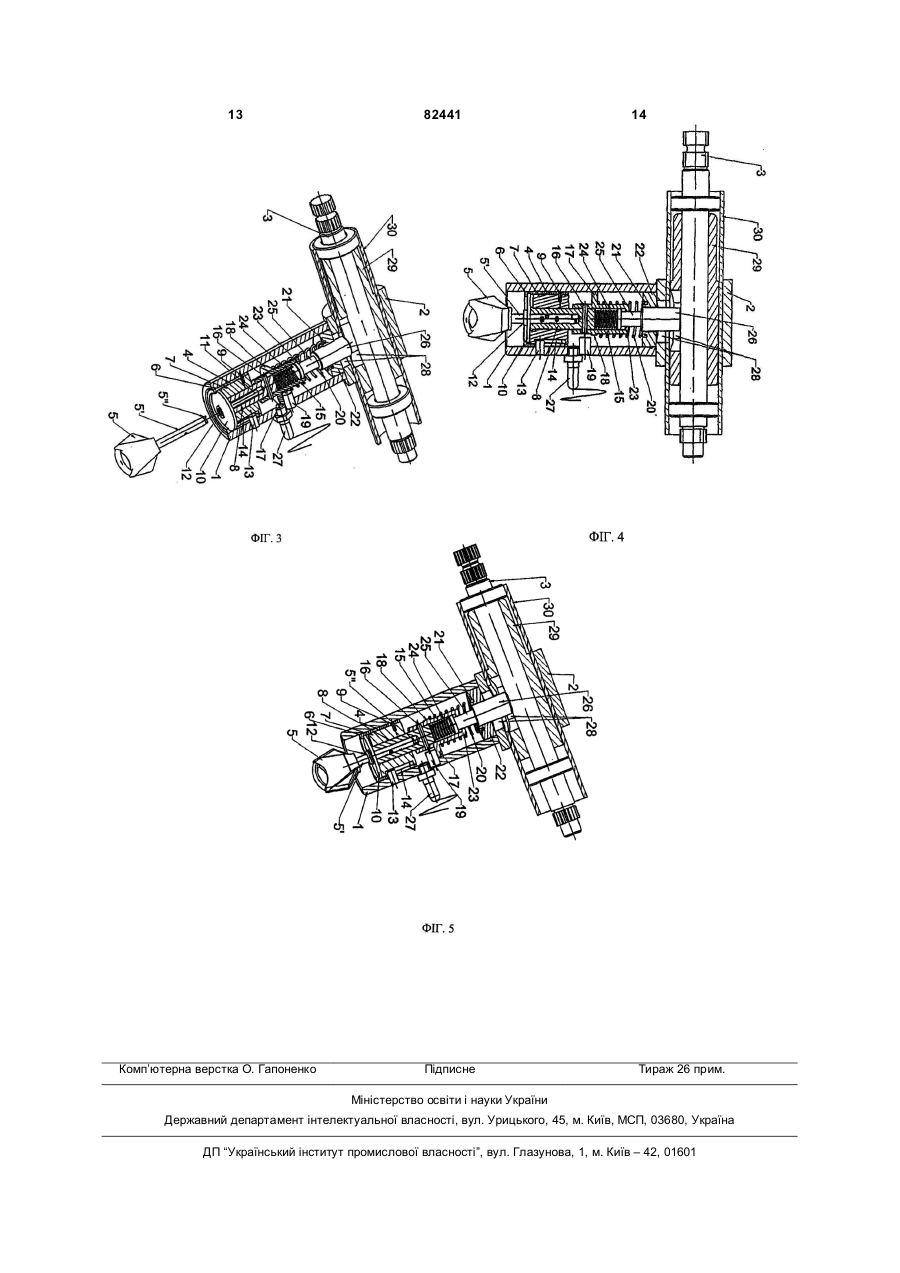

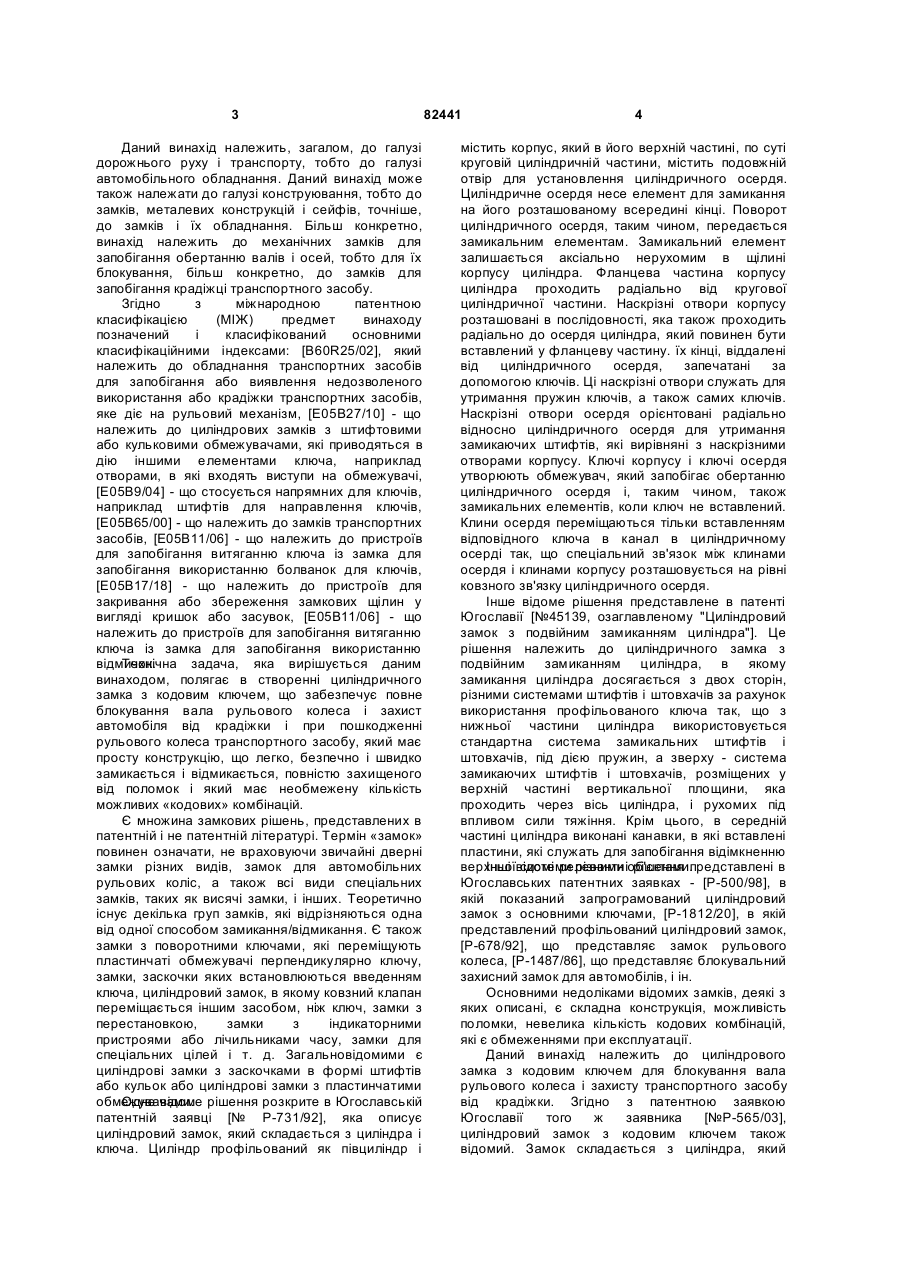

1. Циліндровий замок з кодовим ключем для блокування вала рульового колеса і захисту транспортного засобу від крадіжки, в якому на лівому кінці в корпусі (1) розташований ковзний циліндр (4) з кодовим ключем, що складається з зовнішньої захисної оболонки (6), всередині якої розташований статор (7), всередині якого з можливістю обертання розміщене осердя (8), при цьому оболонка (6) і статор (7) сполучені штифтом (9), і передня сторона циліндра (7) закрита захисним кільцем (10), який відрізняється тим, що в корпусі (1), який закріплений на втулці (2), розміщеній на валу (3) рульової системи, аксіально розміщений циліндр (4), що має паз (14) для розміщення кінця штифта (13), закріпленого в корпусі (1), в осерді (8) циліндра (4) розміщена втулка (15), на якій розташований кільцевий ексцентрик (17) зі зрізаною ділянкою (18), причому на втулці (15) розміщена спіральна пружина (20), в корпусі (1) біля ексцентрика (17) закріплений штифт (27), всередині втулки (15) розміщені спіральна пружина (24) і поршень (25), кінець якого закріплений в поршні (26) для замикання, а вільний кінець поршня (26) розміщений в пазу (28) втулки (2, 29).

2. Замок за п. 1, який відрізняється тим, що в нижній частині циліндра (4) виконаний аксіальний паз (14) для розміщення кінця штифта (13), закріпленого своїм іншим кінцем в корпусі.

3. Замок за п. 1, який відрізняється тим, що на вільному кінці осердя (8), що проходить скрізь статор (7), розміщена втулка (15), при цьому осердя (8) і втулка (15) радіально сполучені між собою замикальним штифтом (16), зовні втулки (15) є кільцевий ексцентрик (17) для замикання, на якому виконана зрізана ділянка (18), зовні втулки (15) розміщена спіральна пружина (20), яка своїм лівим кінцем примикає до ексцентрика (17) і своїм правим кінцем розміщена в кільцевому пазу (21), виконаному в кільці (22), в корпусі (1) біля ексцентрика (17) закріплений штифт (19), біля якого з лівого боку закріплений індуктивний перемикач (27).

4. Замок за п. 3, який відрізняється тим, що всередині втулки (15), обмеженої з лівого боку передньою частиною осердя (8) і з правого боку стінкою (23), що має отвір, розміщені пружина (24) і поршень (25).

5. Замок за п. 4, який відрізняється тим, що один кінець поршня (25) проходить крізь отвір, виконаний в стінці (23), і розміщену зовні втулку (15), а другий кінець розміщений аксіально в отворі, виконаному в поршні (26) для замикання, при цьому кінець поршня (25) і поршень (26) сполучені один з одним радіально розташованим замикаючим штифтом, а вільний кінець поршня (26) проходить крізь отвір, виконаний у втулках (29) і (2), розміщений в пазу (28), який виконаний аксіально у втулці (29), закріпленій на валу (3).

6. Замок за п. 1, який відрізняється тим, що циліндричний корпус (1) замикаючого механізму закріплений у втулці (2) радіально і під прямим кутом до центральної осі втулки (2), яка закріплена на оболонці (30) вала (3) рульової системи, при цьому з протилежної сторони на втулці (2) закріплена пластина (31) для розміщення замка на шасі транспортного засобу.
