Циліндровий механізм із захистом проти відкривання бамп-ключем

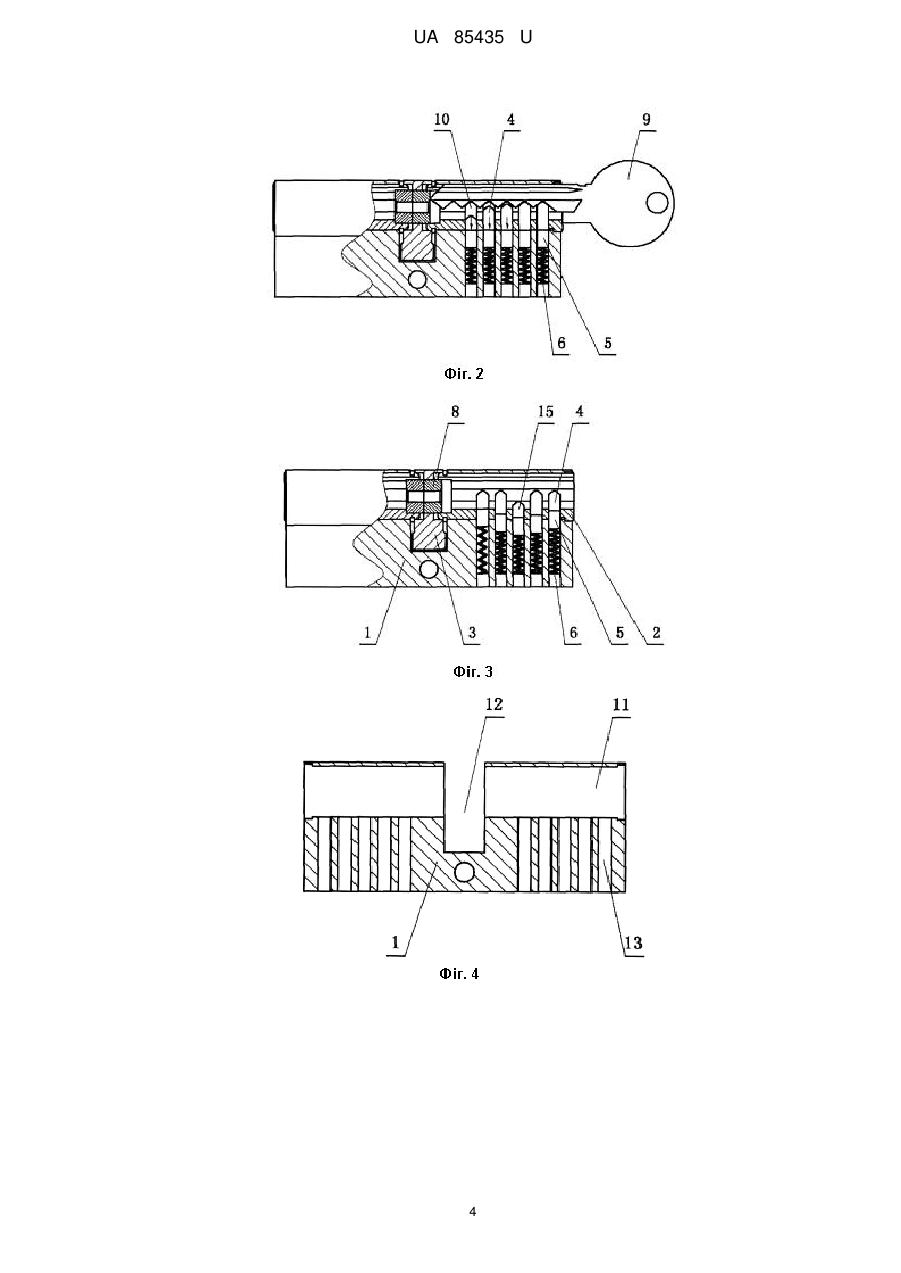

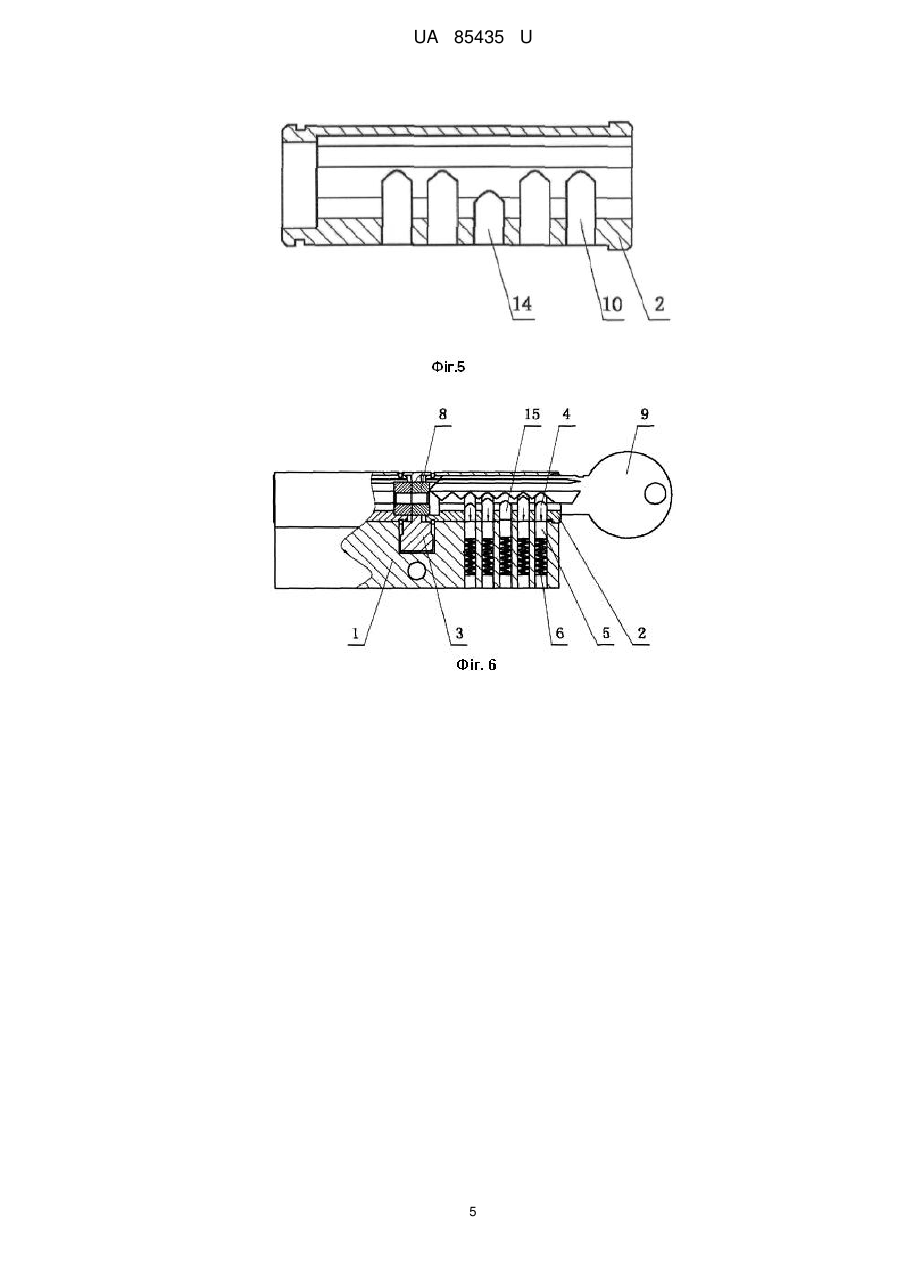

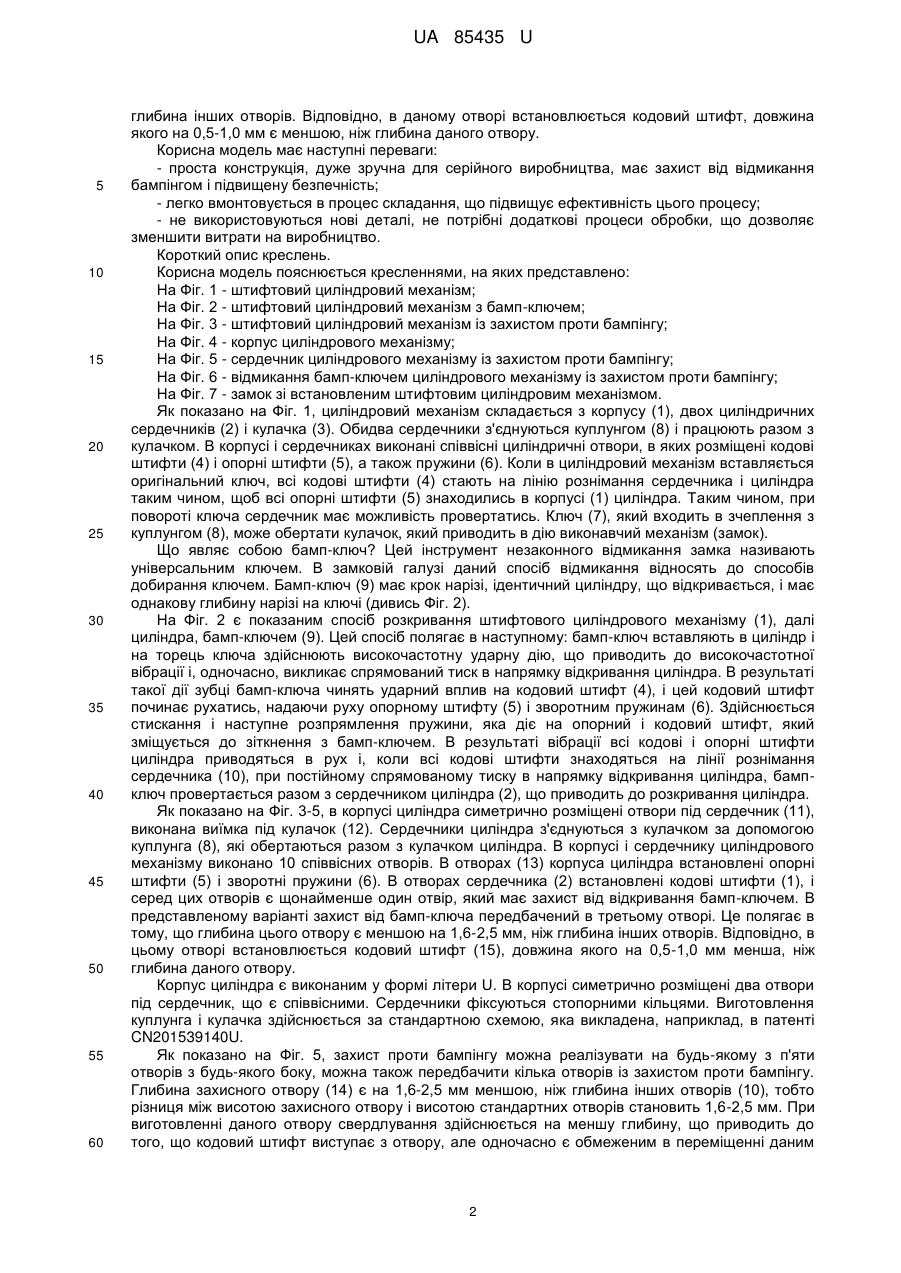

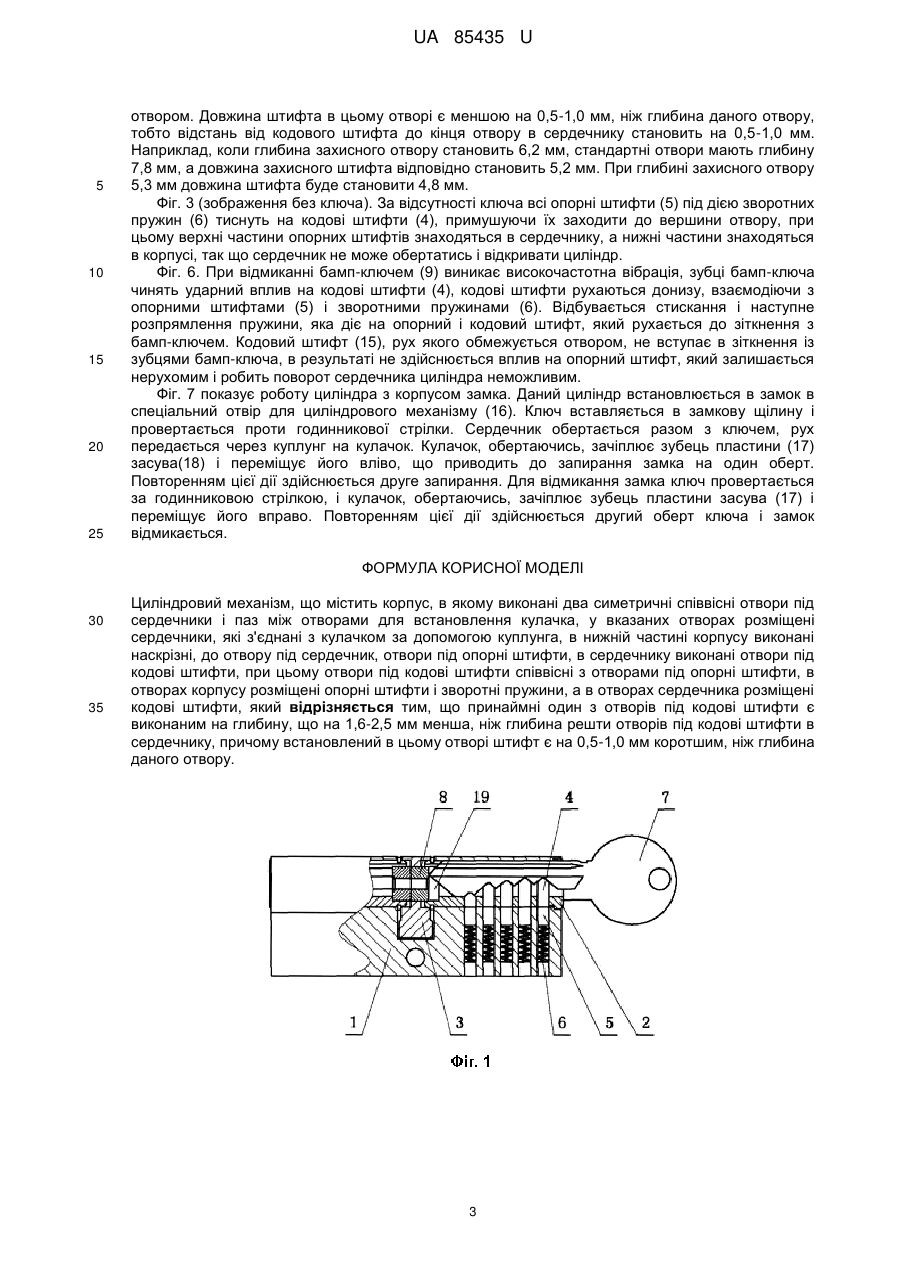

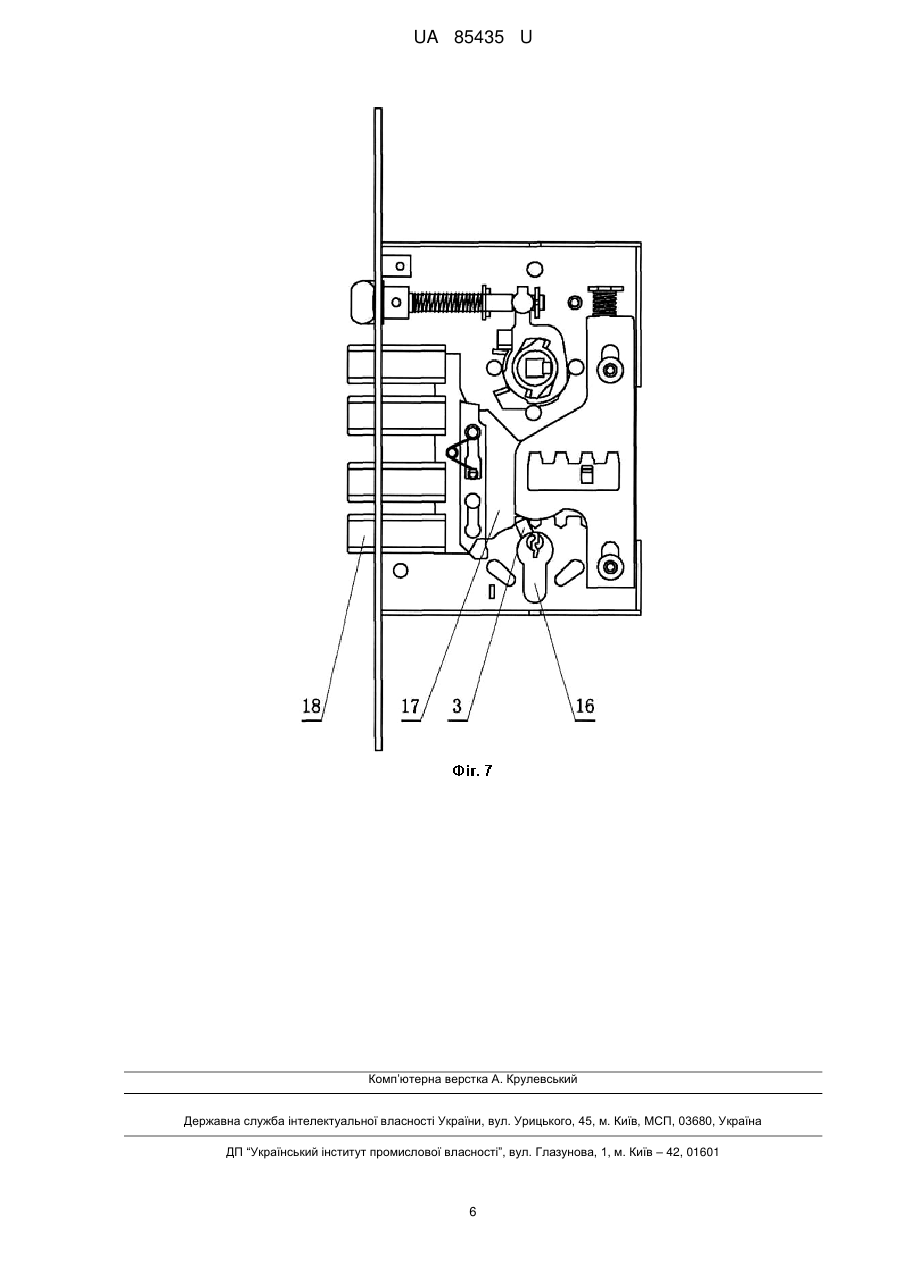

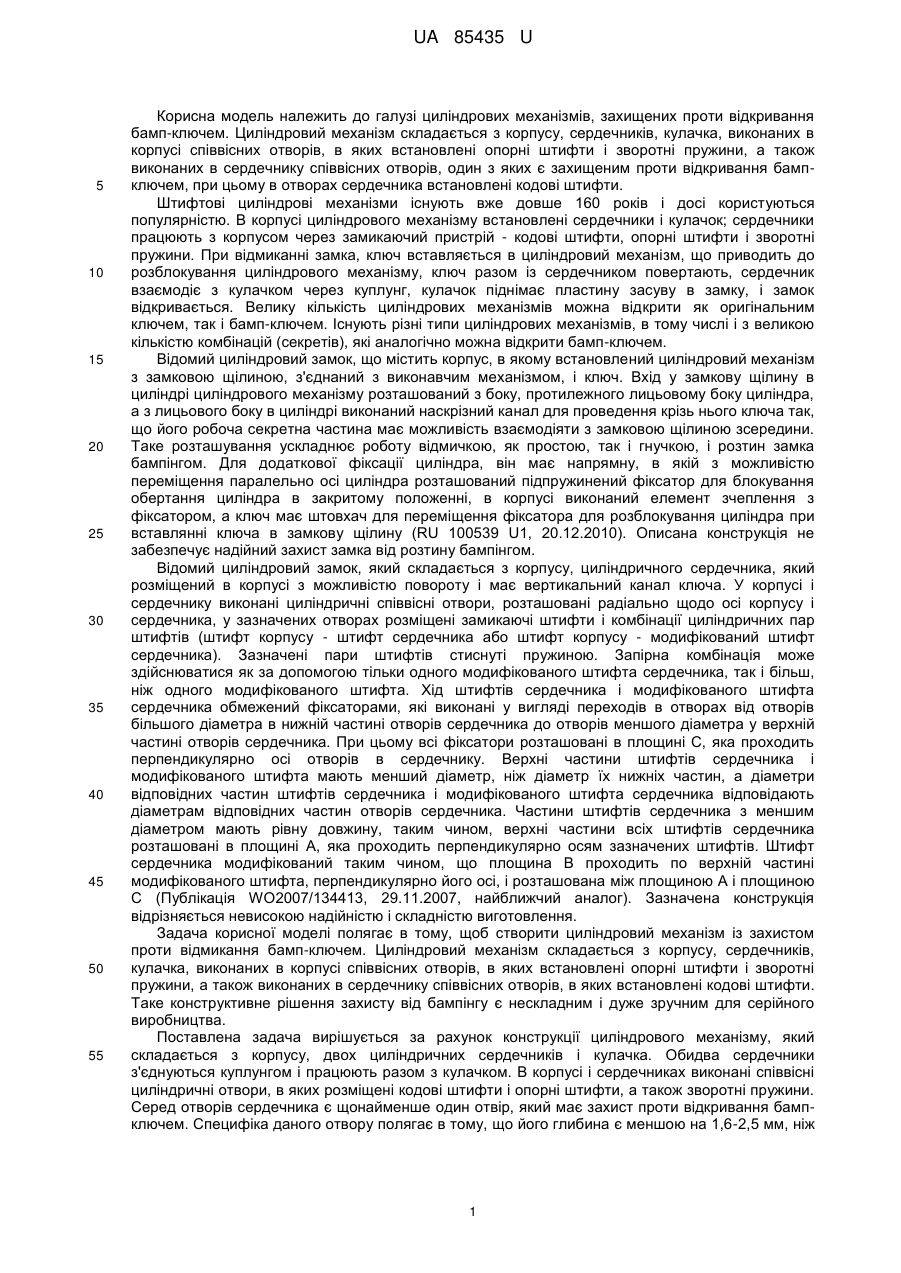

Реферат: Циліндровий механізм містить корпус, в якому виконані два симетричні співвісні отвори під сердечники і паз між отворами для встановлення кулачка, сердечники, які з'єднані з кулачком за допомогою куплунга, в нижній частині корпусу виконані наскрізні, до отвору під сердечник, отвори під опорні штифти, в сердечнику виконані отвори під кодові штифти. В отворах корпусу розміщені опорні штифти і зворотні пружини, а в отворах сердечника розміщені кодові штифти. Принаймні один з отворів під кодові штифти є виконаним на глибину, що на 1,6-2,5 мм менша, ніж глибина решти отворів під кодові штифти в сердечнику. При цьому встановлений в цьому отворі штифт є на 0,5-1,0 мм коротшим, ніж глибина даного отвору. UA 85435 U (12) UA 85435 U UA 85435 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі циліндрових механізмів, захищених проти відкривання бамп-ключем. Циліндровий механізм складається з корпусу, сердечників, кулачка, виконаних в корпусі співвісних отворів, в яких встановлені опорні штифти і зворотні пружини, а також виконаних в сердечнику співвісних отворів, один з яких є захищеним проти відкривання бампключем, при цьому в отворах сердечника встановлені кодові штифти. Штифтові циліндрові механізми існують вже довше 160 років і досі користуються популярністю. В корпусі циліндрового механізму встановлені сердечники і кулачок; сердечники працюють з корпусом через замикаючий пристрій - кодові штифти, опорні штифти і зворотні пружини. При відмиканні замка, ключ вставляється в циліндровий механізм, що приводить до розблокування циліндрового механізму, ключ разом із сердечником повертають, сердечник взаємодіє з кулачком через куплунг, кулачок піднімає пластину засуву в замку, і замок відкривається. Велику кількість циліндрових механізмів можна відкрити як оригінальним ключем, так і бамп-ключем. Існують різні типи циліндрових механізмів, в тому числі і з великою кількістю комбінацій (секретів), які аналогічно можна відкрити бамп-ключем. Відомий циліндровий замок, що містить корпус, в якому встановлений циліндровий механізм з замковою щілиною, з'єднаний з виконавчим механізмом, і ключ. Вхід у замкову щілину в циліндрі циліндрового механізму розташований з боку, протилежного лицьовому боку циліндра, а з лицьового боку в циліндрі виконаний наскрізний канал для проведення крізь нього ключа так, що його робоча секретна частина має можливість взаємодіяти з замковою щілиною зсередини. Таке розташування ускладнює роботу відмичкою, як простою, так і гнучкою, і розтин замка бампінгом. Для додаткової фіксації циліндра, він має напрямну, в якій з можливістю переміщення паралельно осі циліндра розташований підпружинений фіксатор для блокування обертання циліндра в закритому положенні, в корпусі виконаний елемент зчеплення з фіксатором, а ключ має штовхач для переміщення фіксатора для розблокування циліндра при вставлянні ключа в замкову щілину (RU 100539 U1, 20.12.2010). Описана конструкція не забезпечує надійний захист замка від розтину бампінгом. Відомий циліндровий замок, який складається з корпусу, циліндричного сердечника, який розміщений в корпусі з можливістю повороту і має вертикальний канал ключа. У корпусі і сердечнику виконані циліндричні співвісні отвори, розташовані радіально щодо осі корпусу і сердечника, у зазначених отворах розміщені замикаючі штифти і комбінації циліндричних пар штифтів (штифт корпусу - штифт сердечника або штифт корпусу - модифікований штифт сердечника). Зазначені пари штифтів стиснуті пружиною. Запірна комбінація може здійснюватися як за допомогою тільки одного модифікованого штифта сердечника, так і більш, ніж одного модифікованого штифта. Хід штифтів сердечника і модифікованого штифта сердечника обмежений фіксаторами, які виконані у вигляді переходів в отворах від отворів більшого діаметра в нижній частині отворів сердечника до отворів меншого діаметра у верхній частині отворів сердечника. При цьому всі фіксатори розташовані в площині С, яка проходить перпендикулярно осі отворів в сердечнику. Верхні частини штифтів сердечника і модифікованого штифта мають менший діаметр, ніж діаметр їх нижніх частин, а діаметри відповідних частин штифтів сердечника і модифікованого штифта сердечника відповідають діаметрам відповідних частин отворів сердечника. Частини штифтів сердечника з меншим діаметром мають рівну довжину, таким чином, верхні частини всіх штифтів сердечника розташовані в площині А, яка проходить перпендикулярно осям зазначених штифтів. Штифт сердечника модифікований таким чином, що площина В проходить по верхній частині модифікованого штифта, перпендикулярно його осі, і розташована між площиною А і площиною С (Публікація WO2007/134413, 29.11.2007, найближчий аналог). Зазначена конструкція відрізняється невисокою надійністю і складністю виготовлення. Задача корисної моделі полягає в тому, щоб створити циліндровий механізм із захистом проти відмикання бамп-ключем. Циліндровий механізм складається з корпусу, сердечників, кулачка, виконаних в корпусі співвісних отворів, в яких встановлені опорні штифти і зворотні пружини, а також виконаних в сердечнику співвісних отворів, в яких встановлені кодові штифти. Таке конструктивне рішення захисту від бампінгу є нескладним і дуже зручним для серійного виробництва. Поставлена задача вирішується за рахунок конструкції циліндрового механізму, який складається з корпусу, двох циліндричних сердечників і кулачка. Обидва сердечники з'єднуються куплунгом і працюють разом з кулачком. В корпусі і сердечниках виконані співвісні циліндричні отвори, в яких розміщені кодові штифти і опорні штифти, а також зворотні пружини. Серед отворів сердечника є щонайменше один отвір, який має захист проти відкривання бампключем. Специфіка даного отвору полягає в тому, що його глибина є меншою на 1,6-2,5 мм, ніж 1 UA 85435 U 5 10 15 20 25 30 35 40 45 50 55 60 глибина інших отворів. Відповідно, в даному отворі встановлюється кодовий штифт, довжина якого на 0,5-1,0 мм є меншою, ніж глибина даного отвору. Корисна модель має наступні переваги: - проста конструкція, дуже зручна для серійного виробництва, має захист від відмикання бампінгом і підвищену безпечність; - легко вмонтовується в процес складання, що підвищує ефективність цього процесу; - не використовуються нові деталі, не потрібні додаткові процеси обробки, що дозволяє зменшити витрати на виробництво. Короткий опис креслень. Корисна модель пояснюється кресленнями, на яких представлено: На Фіг. 1 - штифтовий циліндровий механізм; На Фіг. 2 - штифтовий циліндровий механізм з бамп-ключем; На Фіг. 3 - штифтовий циліндровий механізм із захистом проти бампінгу; На Фіг. 4 - корпус циліндрового механізму; На Фіг. 5 - сердечник циліндрового механізму із захистом проти бампінгу; На Фіг. 6 - відмикання бамп-ключем циліндрового механізму із захистом проти бампінгу; На Фіг. 7 - замок зі встановленим штифтовим циліндровим механізмом. Як показано на Фіг. 1, циліндровий механізм складається з корпусу (1), двох циліндричних сердечників (2) і кулачка (3). Обидва сердечники з'єднуються куплунгом (8) і працюють разом з кулачком. В корпусі і сердечниках виконані співвісні циліндричні отвори, в яких розміщені кодові штифти (4) і опорні штифти (5), а також пружини (6). Коли в циліндровий механізм вставляється оригінальний ключ, всі кодові штифти (4) стають на лінію рознімання сердечника і циліндра таким чином, щоб всі опорні штифти (5) знаходились в корпусі (1) циліндра. Таким чином, при повороті ключа сердечник має можливість провертатись. Ключ (7), який входить в зчеплення з куплунгом (8), може обертати кулачок, який приводить в дію виконавчий механізм (замок). Що являє собою бамп-ключ? Цей інструмент незаконного відмикання замка називають універсальним ключем. В замковій галузі даний спосіб відмикання відносять до способів добирання ключем. Бамп-ключ (9) має крок нарізі, ідентичний циліндру, що відкривається, і має однакову глибину нарізі на ключі (дивись Фіг. 2). На Фіг. 2 є показаним спосіб розкривання штифтового циліндрового механізму (1), далі циліндра, бамп-ключем (9). Цей спосіб полягає в наступному: бамп-ключ вставляють в циліндр і на торець ключа здійснюють високочастотну ударну дію, що приводить до високочастотної вібрації і, одночасно, викликає спрямований тиск в напрямку відкривання циліндра. В результаті такої дії зубці бамп-ключа чинять ударний вплив на кодовий штифт (4), і цей кодовий штифт починає рухатись, надаючи руху опорному штифту (5) і зворотним пружинам (6). Здійснюється стискання і наступне розпрямлення пружини, яка діє на опорний і кодовий штифт, який зміщується до зіткнення з бамп-ключем. В результаті вібрації всі кодові і опорні штифти циліндра приводяться в рух і, коли всі кодові штифти знаходяться на лінії рознімання сердечника (10), при постійному спрямованому тиску в напрямку відкривання циліндра, бампключ провертається разом з сердечником циліндра (2), що приводить до розкривання циліндра. Як показано на Фіг. 3-5, в корпусі циліндра симетрично розміщені отвори під сердечник (11), виконана виїмка під кулачок (12). Сердечники циліндра з'єднуються з кулачком за допомогою куплунга (8), які обертаються разом з кулачком циліндра. В корпусі і сердечнику циліндрового механізму виконано 10 співвісних отворів. В отворах (13) корпуса циліндра встановлені опорні штифти (5) і зворотні пружини (6). В отворах сердечника (2) встановлені кодові штифти (1), і серед цих отворів є щонайменше один отвір, який має захист від відкривання бамп-ключем. В представленому варіанті захист від бамп-ключа передбачений в третьому отворі. Це полягає в тому, що глибина цього отвору є меншою на 1,6-2,5 мм, ніж глибина інших отворів. Відповідно, в цьому отворі встановлюється кодовий штифт (15), довжина якого на 0,5-1,0 мм менша, ніж глибина даного отвору. Корпус циліндра є виконаним у формі літери U. В корпусі симетрично розміщені два отвори під сердечник, що є співвісними. Сердечники фіксуються стопорними кільцями. Виготовлення куплунга і кулачка здійснюється за стандартною схемою, яка викладена, наприклад, в патенті CN201539140U. Як показано на Фіг. 5, захист проти бампінгу можна реалізувати на будь-якому з п'яти отворів з будь-якого боку, можна також передбачити кілька отворів із захистом проти бампінгу. Глибина захисного отвору (14) є на 1,6-2,5 мм меншою, ніж глибина інших отворів (10), тобто різниця між висотою захисного отвору і висотою стандартних отворів становить 1,6-2,5 мм. При виготовленні даного отвору свердлування здійснюється на меншу глибину, що приводить до того, що кодовий штифт виступає з отвору, але одночасно є обмеженим в переміщенні даним 2 UA 85435 U 5 10 15 20 25 отвором. Довжина штифта в цьому отворі є меншою на 0,5-1,0 мм, ніж глибина даного отвору, тобто відстань від кодового штифта до кінця отвору в сердечнику становить на 0,5-1,0 мм. Наприклад, коли глибина захисного отвору становить 6,2 мм, стандартні отвори мають глибину 7,8 мм, а довжина захисного штифта відповідно становить 5,2 мм. При глибині захисного отвору 5,3 мм довжина штифта буде становити 4,8 мм. Фіг. 3 (зображення без ключа). За відсутності ключа всі опорні штифти (5) під дією зворотних пружин (6) тиснуть на кодові штифти (4), примушуючи їх заходити до вершини отвору, при цьому верхні частини опорних штифтів знаходяться в сердечнику, а нижні частини знаходяться в корпусі, так що сердечник не може обертатись і відкривати циліндр. Фіг. 6. При відмиканні бамп-ключем (9) виникає високочастотна вібрація, зубці бамп-ключа чинять ударний вплив на кодові штифти (4), кодові штифти рухаються донизу, взаємодіючи з опорними штифтами (5) і зворотними пружинами (6). Відбувається стискання і наступне розпрямлення пружини, яка діє на опорний і кодовий штифт, який рухається до зіткнення з бамп-ключем. Кодовий штифт (15), рух якого обмежується отвором, не вступає в зіткнення із зубцями бамп-ключа, в результаті не здійснюється вплив на опорний штифт, який залишається нерухомим і робить поворот сердечника циліндра неможливим. Фіг. 7 показує роботу циліндра з корпусом замка. Даний циліндр встановлюється в замок в спеціальний отвір для циліндрового механізму (16). Ключ вставляється в замкову щілину і провертається проти годинникової стрілки. Сердечник обертається разом з ключем, рух передається через куплунг на кулачок. Кулачок, обертаючись, зачіплює зубець пластини (17) засува(18) і переміщує його вліво, що приводить до запирання замка на один оберт. Повторенням цієї дії здійснюється друге запирання. Для відмикання замка ключ провертається за годинниковою стрілкою, і кулачок, обертаючись, зачіплює зубець пластини засува (17) і переміщує його вправо. Повторенням цієї дії здійснюється другий оберт ключа і замок відмикається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Циліндровий механізм, що містить корпус, в якому виконані два симетричні співвісні отвори під сердечники і паз між отворами для встановлення кулачка, у вказаних отворах розміщені сердечники, які з'єднані з кулачком за допомогою куплунга, в нижній частині корпусу виконані наскрізні, до отвору під сердечник, отвори під опорні штифти, в сердечнику виконані отвори під кодові штифти, при цьому отвори під кодові штифти співвісні з отворами під опорні штифти, в отворах корпусу розміщені опорні штифти і зворотні пружини, а в отворах сердечника розміщені кодові штифти, який відрізняється тим, що принаймні один з отворів під кодові штифти є виконаним на глибину, що на 1,6-2,5 мм менша, ніж глибина решти отворів під кодові штифти в сердечнику, причому встановлений в цьому отворі штифт є на 0,5-1,0 мм коротшим, ніж глибина даного отвору. 3 UA 85435 U 4 UA 85435 U 5 UA 85435 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
