Спосіб поліпшення функціональних властивостей шолома

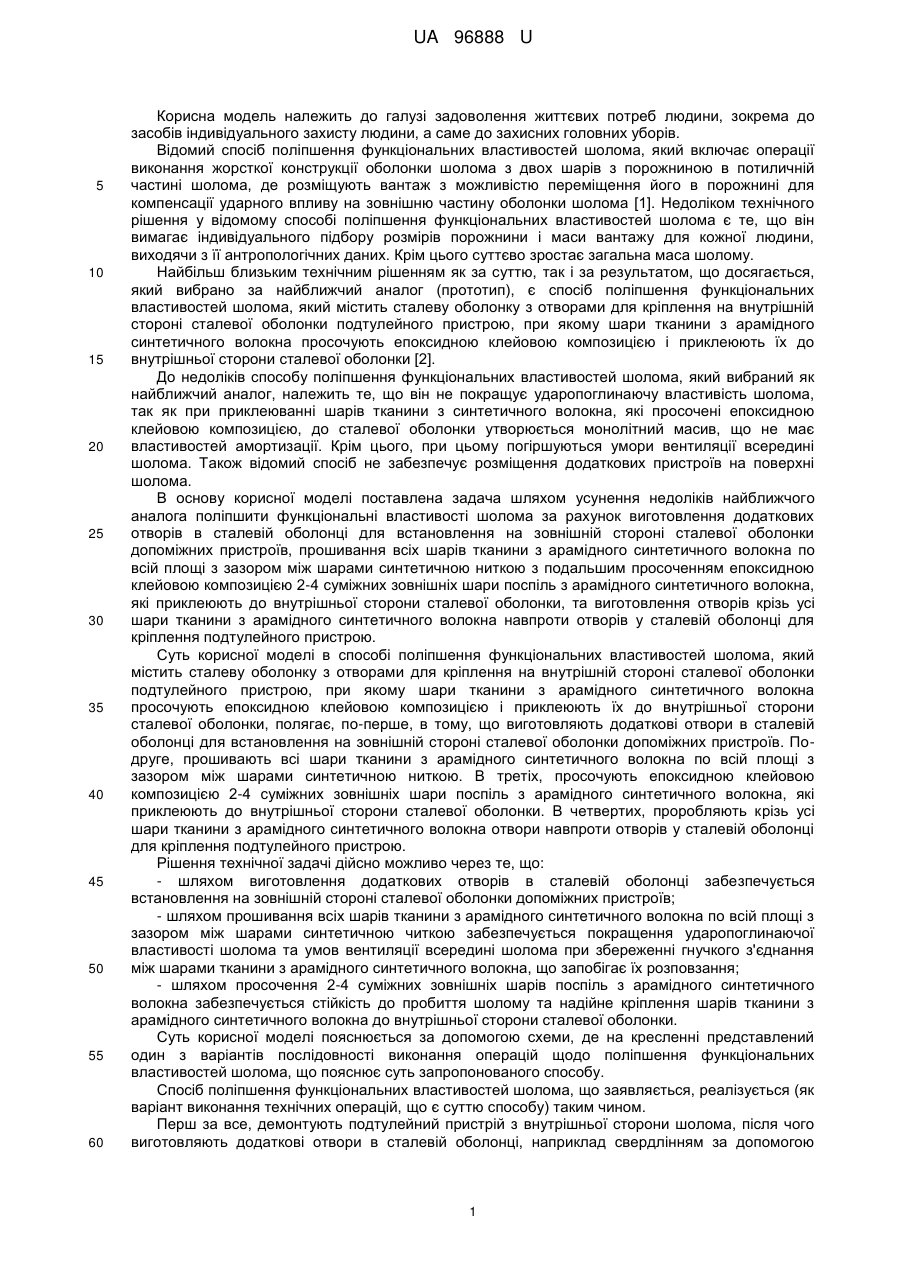

Реферат: Спосіб поліпшення функціональних властивостей шолома, що містить сталеву оболонку з отворами для кріплення на внутрішній стороні сталевої оболонки подтулейного пристрою, при якому шари тканини з арамідного синтетичного волокна просочують епоксидною клейовою композицією і приклеюють їх до внутрішньої сторони сталевої оболонки. В сталевій оболонці виготовляють додаткові отвори для встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв. Перед просоченням епоксидною клейовою композицією всі шари тканини з арамідного синтетичного волокна прошивають по всій площі з зазором між шарами синтетичною ниткою. При цьому просочують епоксидною клейовою композицією 2-4 суміжних зовнішніх шари поспіль тканини з арамідного синтетичного волокна, які приклеюють до внутрішньої сторони сталевої оболонки. Крізь усі шари тканини з арамідного синтетичного волокна проробляють отвори навпроти отворів у сталевій оболонці для кріплення подтулейного пристрою. UA 96888 U (12) UA 96888 U UA 96888 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до засобів індивідуального захисту людини, а саме до захисних головних уборів. Відомий спосіб поліпшення функціональних властивостей шолома, який включає операції виконання жорсткої конструкції оболонки шолома з двох шарів з порожниною в потиличній частині шолома, де розміщують вантаж з можливістю переміщення його в порожнині для компенсації ударного впливу на зовнішню частину оболонки шолома [1]. Недоліком технічного рішення у відомому способі поліпшення функціональних властивостей шолома є те, що він вимагає індивідуального підбору розмірів порожнини і маси вантажу для кожної людини, виходячи з її антропологічних даних. Крім цього суттєво зростає загальна маса шолому. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано за найближчий аналог (прототип), є спосіб поліпшення функціональних властивостей шолома, який містить сталеву оболонку з отворами для кріплення на внутрішній стороні сталевої оболонки подтулейного пристрою, при якому шари тканини з арамідного синтетичного волокна просочують епоксидною клейовою композицією і приклеюють їх до внутрішньої сторони сталевої оболонки [2]. До недоліків способу поліпшення функціональних властивостей шолома, який вибраний як найближчий аналог, належить те, що він не покращує ударопоглинаючу властивість шолома, так як при приклеюванні шарів тканини з синтетичного волокна, які просочені епоксидною клейовою композицією, до сталевої оболонки утворюється монолітний масив, що не має властивостей амортизації. Крім цього, при цьому погіршуються умори вентиляції всередині шолома. Також відомий спосіб не забезпечує розміщення додаткових пристроїв на поверхні шолома. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога поліпшити функціональні властивості шолома за рахунок виготовлення додаткових отворів в сталевій оболонці для встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв, прошивання всіх шарів тканини з арамідного синтетичного волокна по всій площі з зазором між шарами синтетичною ниткою з подальшим просоченням епоксидною клейовою композицією 2-4 суміжних зовнішніх шари поспіль з арамідного синтетичного волокна, які приклеюють до внутрішньої сторони сталевої оболонки, та виготовлення отворів крізь усі шари тканини з арамідного синтетичного волокна навпроти отворів у сталевій оболонці для кріплення подтулейного пристрою. Суть корисної моделі в способі поліпшення функціональних властивостей шолома, який містить сталеву оболонку з отворами для кріплення на внутрішній стороні сталевої оболонки подтулейного пристрою, при якому шари тканини з арамідного синтетичного волокна просочують епоксидною клейовою композицією і приклеюють їх до внутрішньої сторони сталевої оболонки, полягає, по-перше, в тому, що виготовляють додаткові отвори в сталевій оболонці для встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв. Подруге, прошивають всі шари тканини з арамідного синтетичного волокна по всій площі з зазором між шарами синтетичною ниткою. В третіх, просочують епоксидною клейовою композицією 2-4 суміжних зовнішніх шари поспіль з арамідного синтетичного волокна, які приклеюють до внутрішньої сторони сталевої оболонки. В четвертих, проробляють крізь усі шари тканини з арамідного синтетичного волокна отвори навпроти отворів у сталевій оболонці для кріплення подтулейного пристрою. Рішення технічної задачі дійсно можливо через те, що: - шляхом виготовлення додаткових отворів в сталевій оболонці забезпечується встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв; - шляхом прошивання всіх шарів тканини з арамідного синтетичного волокна по всій площі з зазором між шарами синтетичною читкою забезпечується покращення ударопоглинаючої властивості шолома та умов вентиляції всередині шолома при збереженні гнучкого з'єднання між шарами тканини з арамідного синтетичного волокна, що запобігає їх розповзання; - шляхом просочення 2-4 суміжних зовнішніх шарів поспіль з арамідного синтетичного волокна забезпечується стійкість до пробиття шолому та надійне кріплення шарів тканини з арамідного синтетичного волокна до внутрішньої сторони сталевої оболонки. Суть корисної моделі пояснюється за допомогою схеми, де на кресленні представлений один з варіантів послідовності виконання операцій щодо поліпшення функціональних властивостей шолома, що пояснює суть запропонованого способу. Спосіб поліпшення функціональних властивостей шолома, що заявляється, реалізується (як варіант виконання технічних операцій, що є суттю способу) таким чином. Перш за все, демонтують подтулейний пристрій з внутрішньої сторони шолома, після чого виготовляють додаткові отвори в сталевій оболонці, наприклад свердлінням за допомогою 1 UA 96888 U 5 10 15 20 технологічного устаткування. Формують пакет з шарів тканини з арамідного синтетичного волокна, форму і розміри якого визначають, виходячи з форми і розмірів внутрішньої поверхні сталевої оболонки шолома. Всі шари тканини з арамідного синтетичного волокна прошивають по всій площі з зазором між шарами синтетичною ниткою. Частину суміжних зовнішніх шарів тканини з арамідного синтетичного волокна, наприклад 2-4 шару, просочують епоксидною клейовою композицією. Після затвердіння клейової композиції ці шари приклеюють до внутрішньої сторони сталевої оболонки. Після закінчення процесу склеювання проробляють отвори крізь усі шари тканини з арамідного синтетичного волокна навпроти отворів у сталевій оболонці для кріплення подтулейного пристрою, наприклад використовуючи отвори в сталевій оболонці як кондуктор. За допомогою отворів в сталевої оболонці і наскрізних отворів в шарах тканини з арамідного синтетичного волокна монтують подтулейний пристрій з внутрішній сторони шолома. Встановлюють на зовнішній стороні сталевої оболонки допоміжні пристрої, наприклад засоби спостереження та зв'язку, за допомогою додаткових отворів в сталевій оболонці. Підвищення ефективності застосування способу поліпшення функціональних властивостей шолома, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що за допомогою технологічних операцій, які складають основу способу, забезпечується покращення ударопоглинаючої властивості шолома та умов вентиляції всередині шолома при збереженні стійкість шолома до пробиття, а також можливість встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв. Джерела інформації: 1. Патент РФ SU 1651834. Способ изготовления защитного шлема - аналог. 2. Д. Мамонтов. Чугунный лоб: Берегите голову // "Популярная механика", февраль 2007 прототип. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб поліпшення функціональних властивостей шолома, який містить сталеву оболонку з отворами для кріплення на внутрішній стороні сталевої оболонки подтулейного пристрою, при якому шари тканини з арамідного синтетичного волокна просочують епоксидною клейовою композицією і приклеюють їх до внутрішньої сторони сталевої оболонки, який відрізняється тим, що в сталевій оболонці виготовляють додаткові отвори для встановлення на зовнішній стороні сталевої оболонки допоміжних пристроїв, перед просоченням епоксидною клейовою композицією всі шари тканини з арамідного синтетичного волокна прошивають по всій площі з зазором між шарами синтетичною ниткою, при цьому просочують епоксидною клейовою композицією 2-4 суміжних зовнішніх шари поспіль тканини з арамідного синтетичного волокна, які приклеюють до внутрішньої сторони сталевої оболонки, крізь усі шари тканини з арамідного синтетичного волокна проробляють отвори навпроти отворів у сталевій оболонці для кріплення подтулейного пристрою. 2 UA 96888 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
