Високотемпературний ni-mo-cr сплав з низьким тепловим розширенням

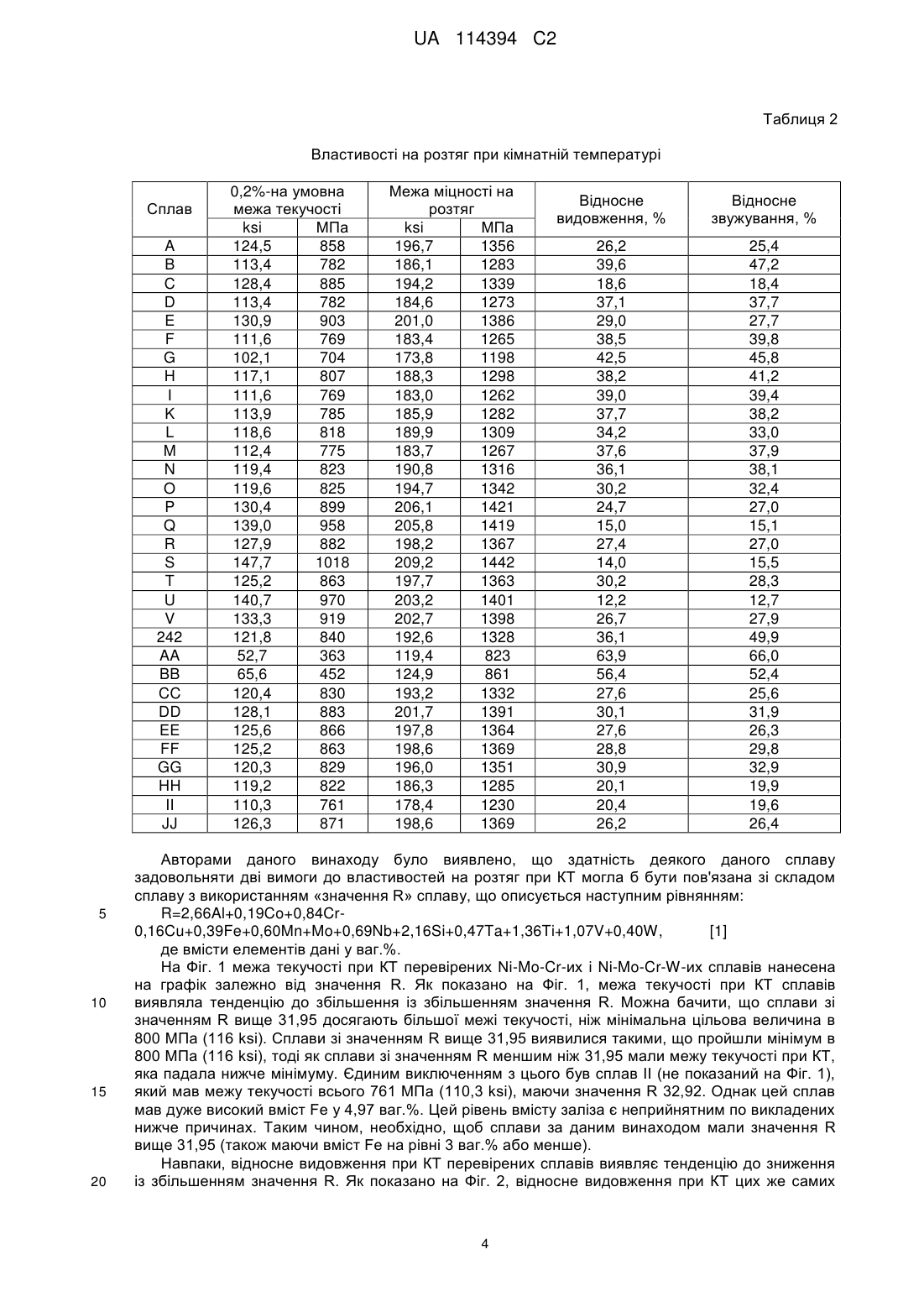

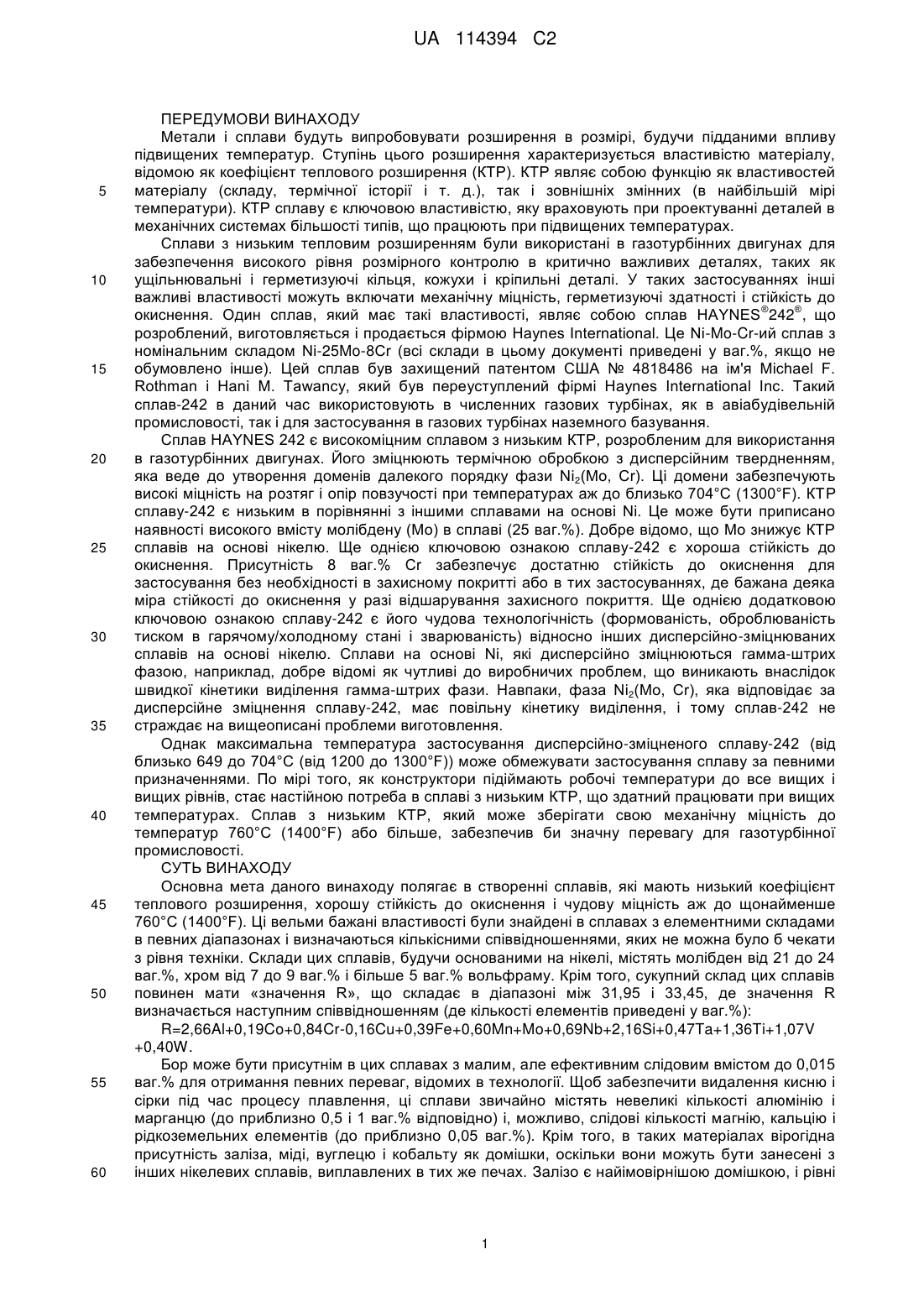

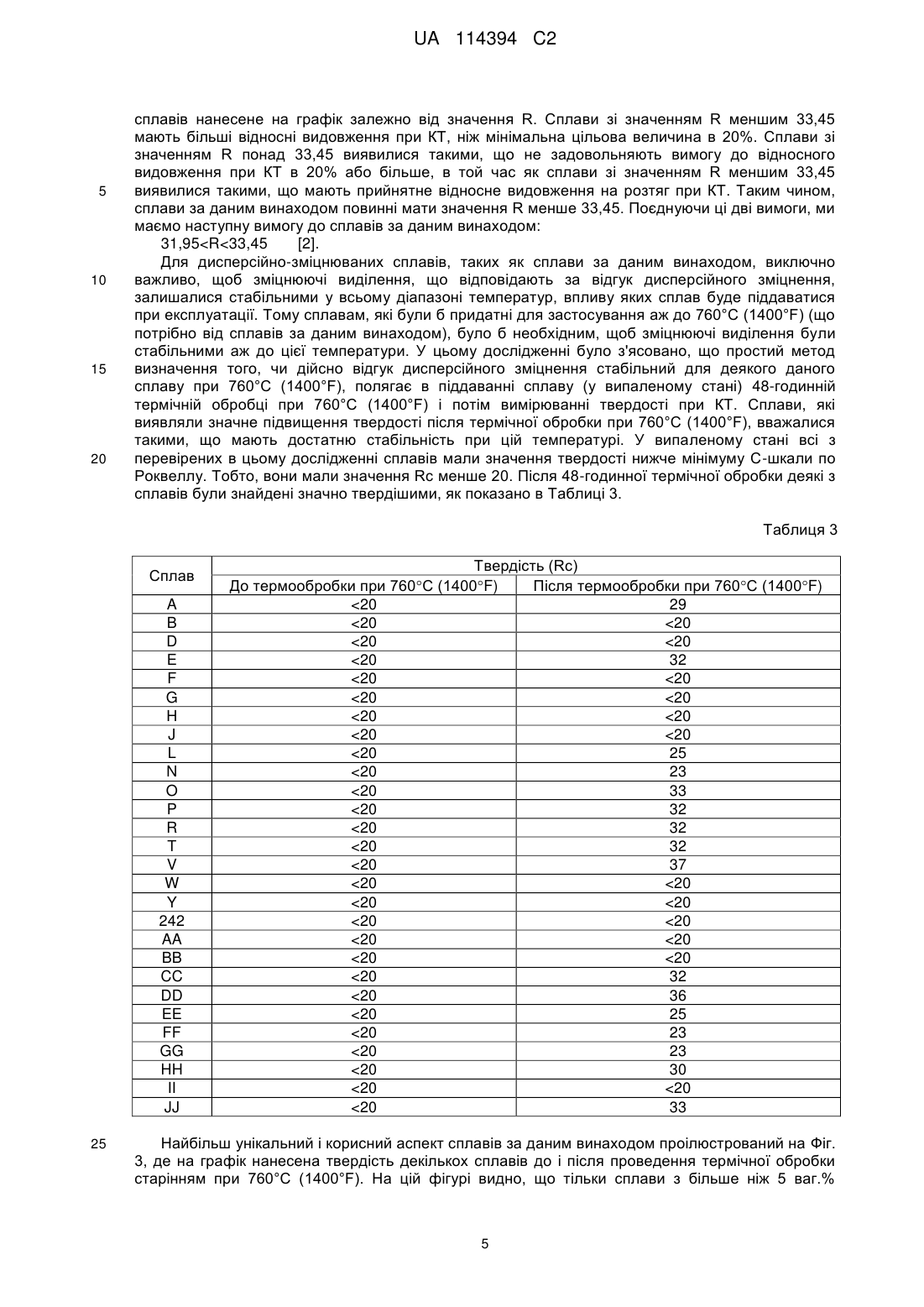

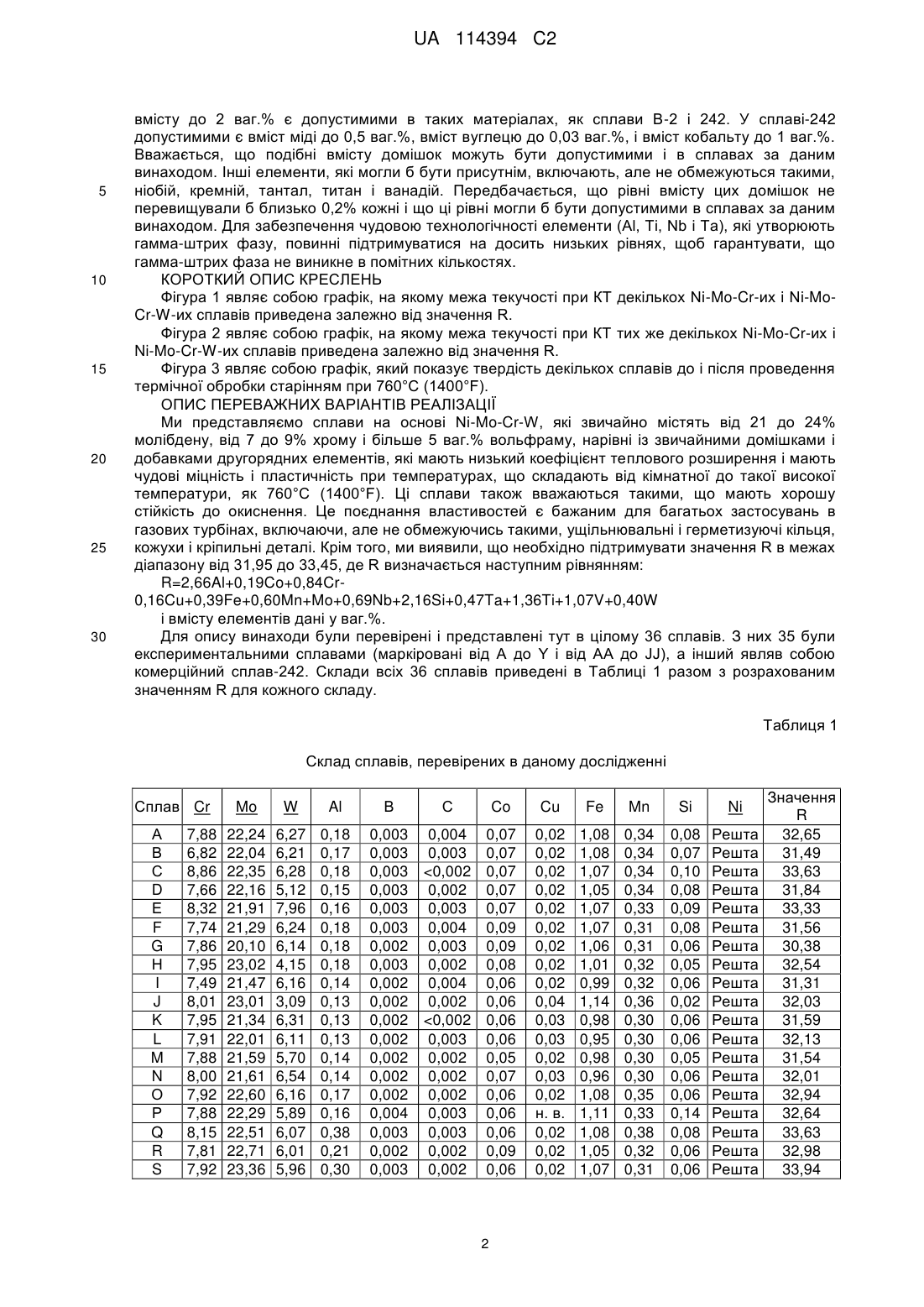

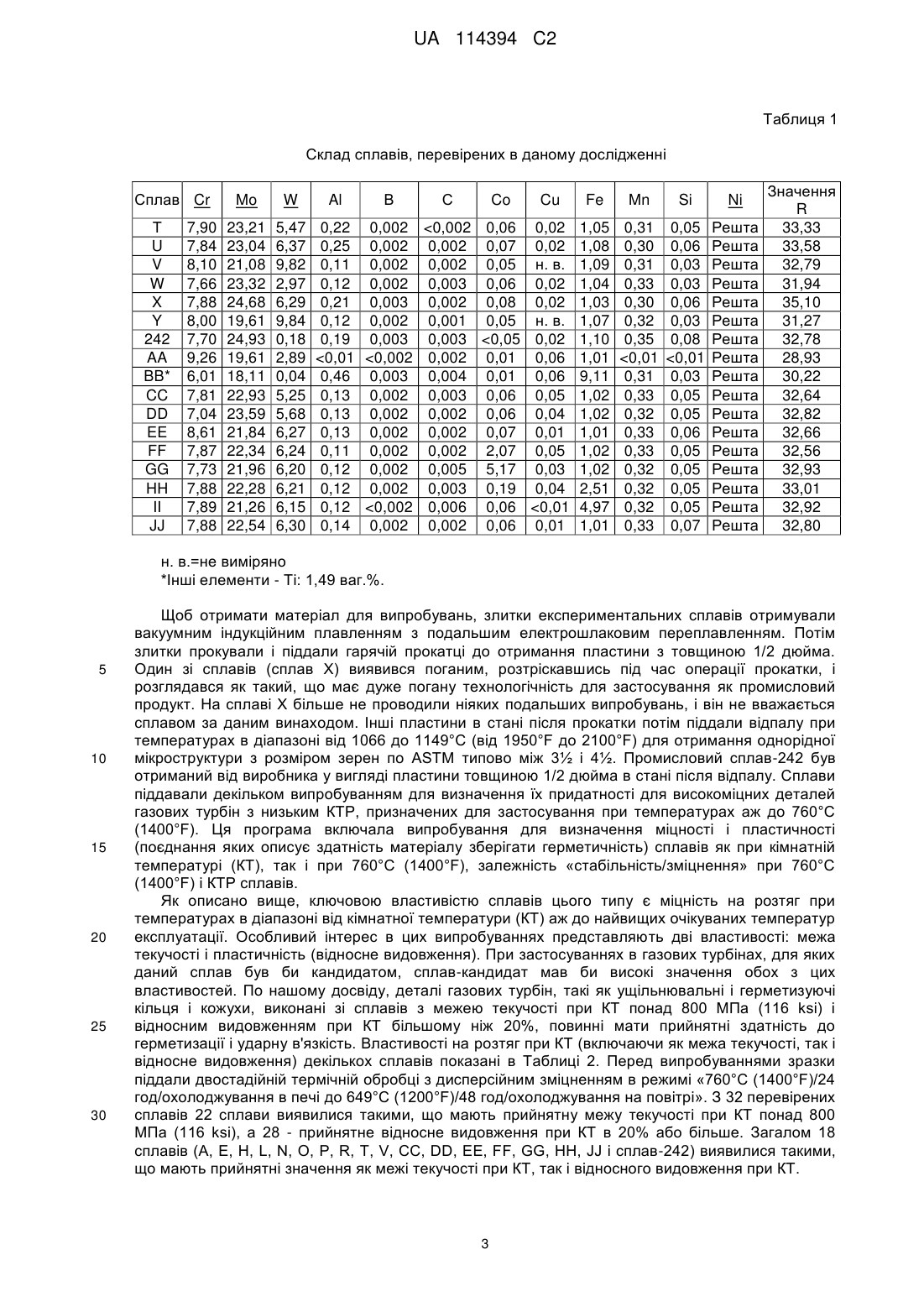

1. Сплав на основі нікелю-молібдену-хрому-вольфраму, який складається з, у вагових відсотках:

від 7 до 9 хрому,

від 21 до 24 молібдену,

більше 5 вольфраму,

менше 0,7 алюмінію,

присутньо від 0 до 0,015 бору,

від 0 до 0,1 вуглецю,

від 0 до 0,1 кальцію,

від 0 до 5 кобальту,

від 0 до 0,8 міді,

≤3 заліза,

від 0 до 0,1 магнію,

від 0 до 2 марганцю,

менше 0,5 ніобію,

від 0 до 1 кремнію,

менше 0,5 танталу,

менше 0,5 титану,

від 0 до 0,5 ванадію,

від 0 до 0,1 рідкісноземельного елемента,

а решта - нікель і домішки, причому сплав додатково задовольняє наступне композиційне співвідношення:

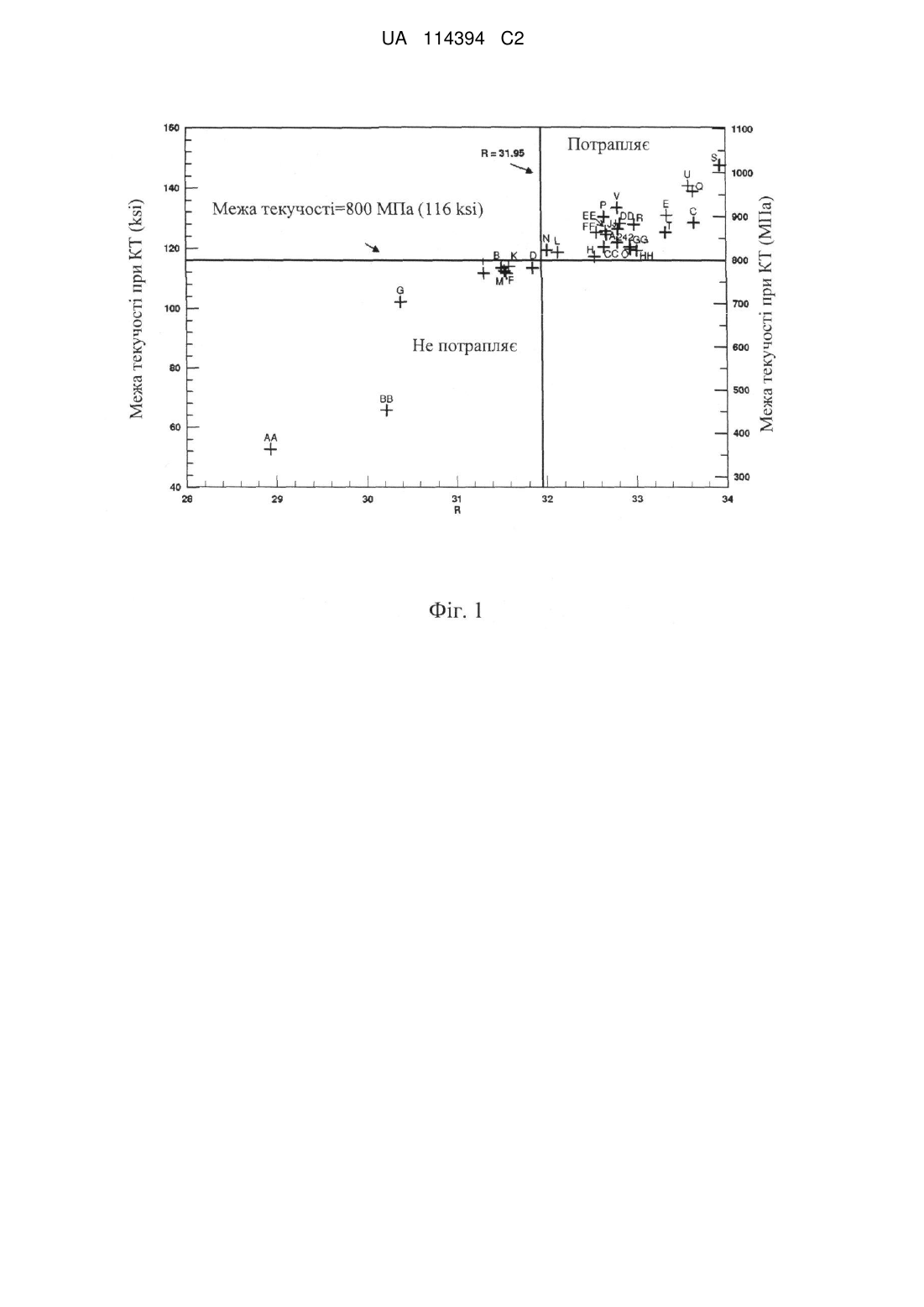

31,95<R<33,45,

де значення R визначається рівнянням:

R=2,66A1+0,19Со+0,84Сr-

0,16Cu+0,39Fe+0,60Mn+Mo+0,69Nb+2,16Si+0,47Ta+l,36Ti+l,07V+0,40W.

2. Сплав за п. 1, причому сплав на основі нікелю-молібдену-хрому-вольфраму має склад, який складається з, у вагових відсотках:

від 7 до 9 хрому,

від 21 до 24 молібдену,

більше 5 вольфраму,

менше 0,7 алюмінію,

присутньо від 0 до 0,015 бору,

від 0 до 0,1 вуглецю,

від 0 до 0,1 кальцію,

від 0 до 5 кобальту,

від 0 до 0,8 міді,

≤3 заліза,

від 0 до 0,1 магнію,

від 0 до 2 марганцю,

менше 0,5 ніобію,

від 0 до 0,5 кремнію,

менше 0,5 танталу,

менше 0,5 титану,

від 0 до 0,5 ванадію,

а решта - нікель і домішки, причому сплав додатково задовольняє наступне композиційне співвідношення:

31,95<R<33,45,

де значення R визначається рівнянням:

R=2,66Al+0,19Со+0,84Сr-

0,16Cu+0,39Fe+0,60Mn+Mo+0,69Nb+2,16Si+0,47Ta+1,36Ті+1,07V+0,40W.

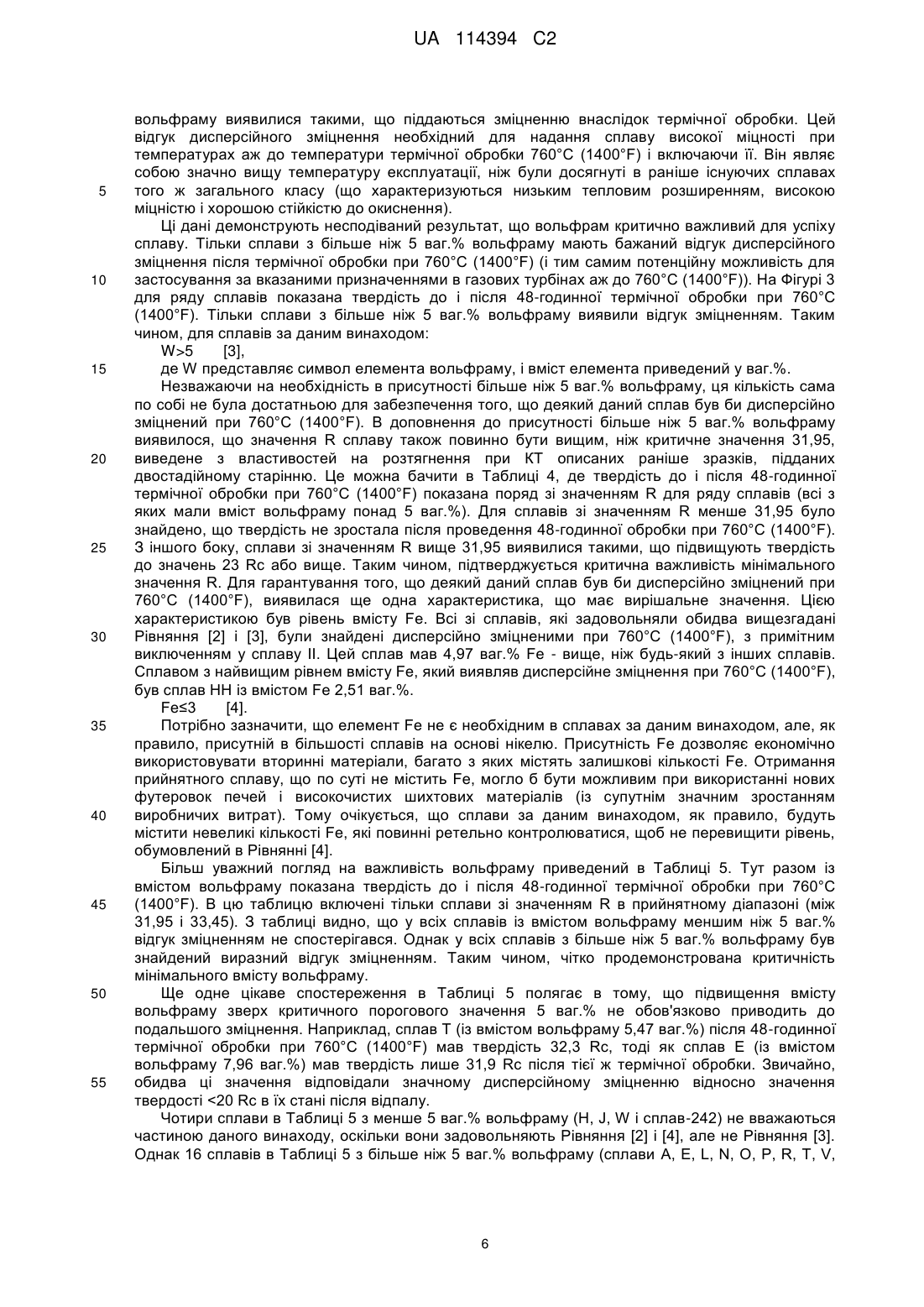

3. Сплав за п. 2, у якому вольфрам присутній у кількості від більше 5 до 10 ваг. %.

4. Сплав за п. 2, у якому вольфрам присутній у кількості від більше 5 до 7 ваг. %.

5. Сплав за п. 2, який також включає щонайменше один елемент, вибраний із групи, яка складається з гафнію, ітрію, церію й лантану, причому кожний зазначений присутній елемент становить від 0 до 0,1 вагового відсотка сплаву.

6. Сплав за будь-яким з попередніх пунктів, причому сплав на основі нікелю-молібдену-хрому-вольфраму складається з, у вагових відсотках:

від 7 до 9 хрому,

від 21 до 24 молібдену,

більше 5 вольфраму,

від 0 до 0,5 алюмінію,

від 0,002 до 0,006 бору,

від 0,002 до 0,03 вуглецю,

від 0 до 0,05 кальцію,

від 0 до 1 кобальту,

від 0 до 0,5 міді,

≤2 заліза,

від 0 до 0,05 магнію,

від 0 до 0,8 марганцю,

від 0 до 0,2 ніобію,

від 0 до 0,2 кремнію,

від 0 до 0,2 танталу,

від 0 до 0,2 титану,

від 0 до 0,2 ванадію,

від 0 до 0,05 рідкісноземельного елемента,

а решта - нікель і домішки, причому сплав додатково задовольняє наступне композиційне співвідношення:

31,95<R<33,45,

де значення R визначається рівнянням:

R=2,66A1+0,19Со+0,84Сr-

0,16Cu+0,39Fe+0,60Mn+Mo+0,69Nb+2,16Si+0,47Ta+1,36Ті+1,07V+0,40W.

7. Сплав за будь-яким з попередніх пунктів, причому сплав на основі нікелю-молібдену-хрому-вольфраму складається з, у вагових відсотках:

від 7,04 до 8,61 хрому,

від 21,08 до 23,59 молібдену,

від 5,25 до 9,82 вольфраму,

≤2,51 заліза,

а решта - нікель і домішки, причому сплав додатково задовольняє наступне композиційне співвідношення:

32,01<R<33,33,

де значення R визначається рівнянням:

R=2,66Al+0,19Co+0,84Cr-

0,16Cu+0,39Fe+0,60Mn+Mo+0,69Nb+2,16Si+0,47Ta+1,36Ti+1,07V+0,40W.

8. Сплав за п. 7, який також містить від 0 до 5,17 ваг. % кобальту.
