Генератор коливань рідкого середовища та витратомір рідкого середовища в потоці, який містить такий генератор

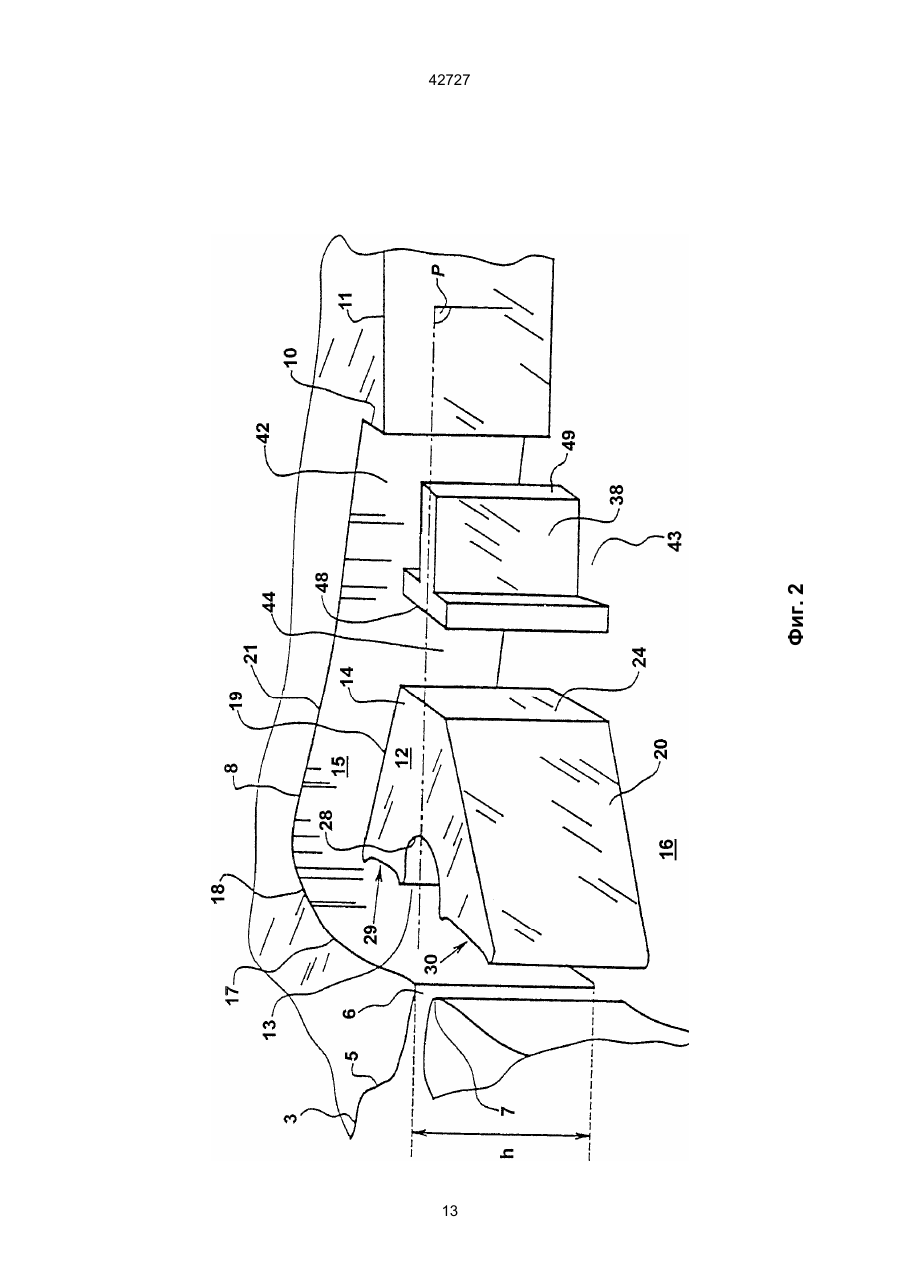

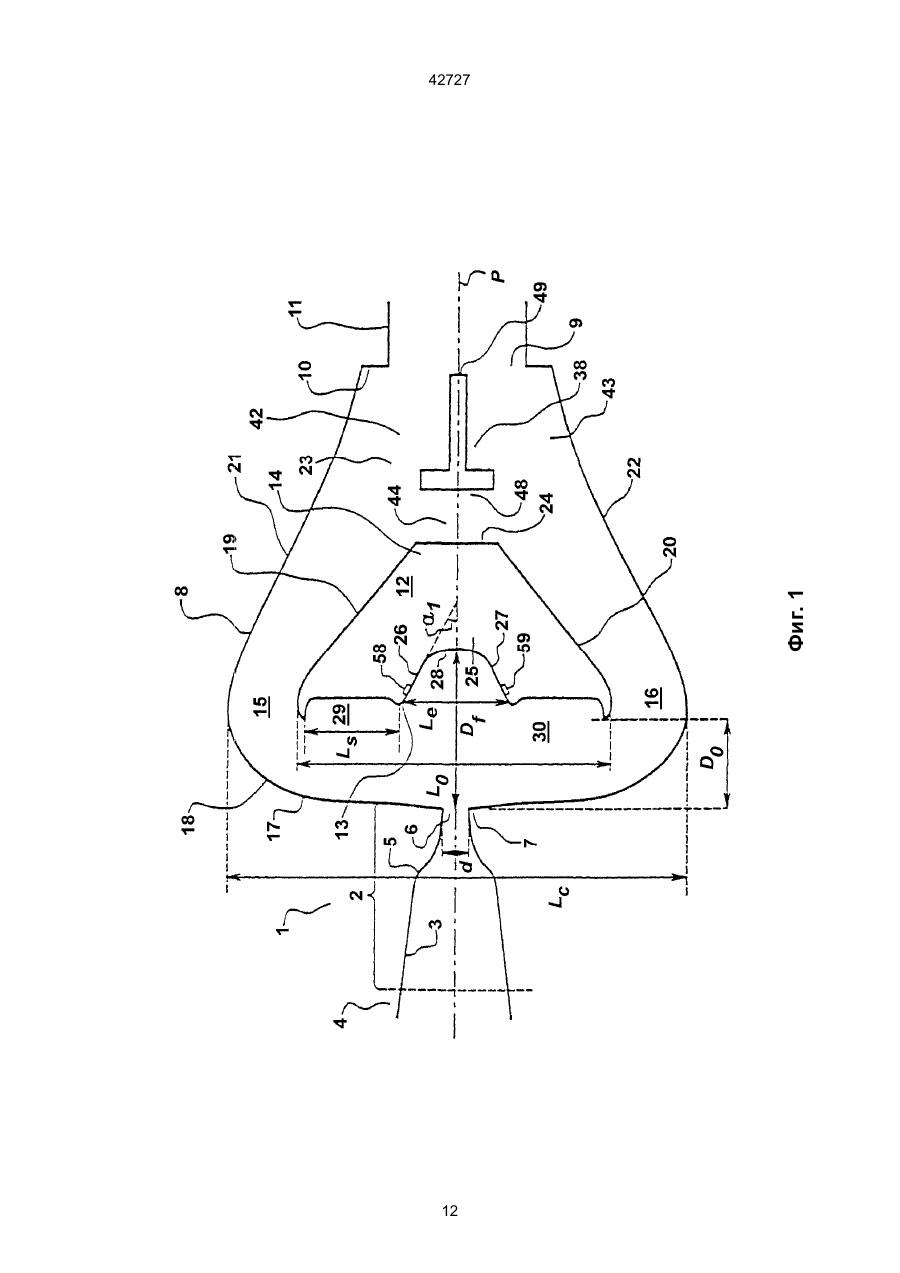

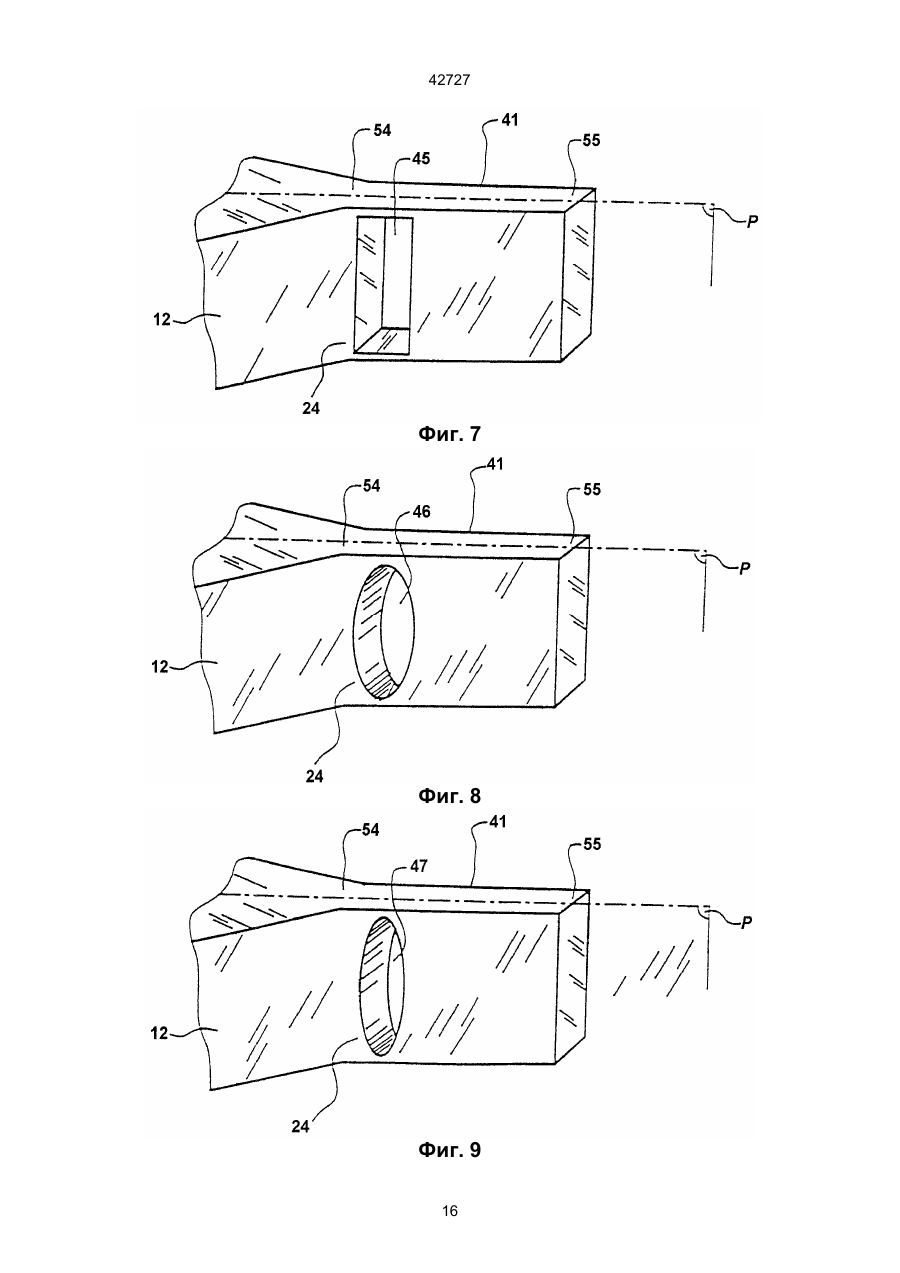

1. Генератор колебаний текучей среды, симметричный относительно продольной плоскости симметрии, содержащий входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее вместе со стенками этой камеры проходы для протекания текучей среды в направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположенную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое выходят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи, отличающийся тем, что препятствие занимает большую часть камеры колебаний, причем на фронтальной части этого препятствия выполнена выемка, омываемая струей текучей среды в процессе ее колебаний, а средства для ограничения влияния нижнего течения текучей среды на колебания струи содержат продольный элемент, расположенный ниже по потоку задней части препятствия и исключающий проникновение потоков текучей среды из одного прохода в другой. 2. Генератор по п. 1, отличающийся тем, что входное и выходное отверстия для текучей среды C2 (54) ГЕНЕРАТОР КОЛИВАНЬ РІДКОГО СЕРЕДОВИЩА ТА ВИТРАТОМІР РІДКОГО СЕРЕДОВИЩА В ПОТОЦІ, ЯКИЙ МІСТИТЬ ТАКИЙ ГЕНЕРАТОР 42727 10. Генератор по п. 8, отличающийся тем, что канал сообщения имеет проходное сечение эллиптической формы, ориентированное перпендикулярно направлению потока текучей среды. 11. Генератор по п. 8, отличающийся тем, что канал сообщения имеет проходное сечение вытянутой овальной формы, ориентированное перпендикулярно направлению потока текучей среды. 12. Генератор по любому из пп. 2-11, отличающийся тем, что канал сообщения имеет продольный размер, соответствующий его ширине, в диапазоне от 0,5d до 5d. 13. Генератор по любому из пп. 2-11, отличающийся тем, что расстояние между входным отверстием для текучей среды и средней поперечной плоскостью канала сообщения имеет величину в диапазоне от 7,5d до 15d. 14. Генератор по любому из пп. 2-11, отличающийся тем, что канал сообщения имеет поперечный размер в диапазоне от 0,5d до 5d. 15. Расходомер текучей среды в потоке, содержащий генератор колебаний текучей среды, симметричный относительно продольной плоскости симметрии, содержащий входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее вместе со стенками этой камеры проходы для протекания текучей среды в направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположенную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое выходят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи, отличающийся тем, что содержит генератор, в котором препятствие занимает большую часть камеры колебаний, причем на фронтальной части этого препятствия выполнена выемка, омываемая струей текучей среды в процессе ее колебаний, а средства для ограничения влияния нижнего течения текучей среды на колебания струи содержат продольный элемент, расположенный ниже по потоку задней части препятствия и исключающий проникновение потоков текучей среды из одного прохода в другой, входное и выходное отверстия расположены на одной линии, лежащей в продольной плоскости симметрии, а продольный элемент расположен на одной линии с входным и выходным отверстиями, и, по меньшей мере, частично в свободном пространстве, с частичным его разделением на две зоны, идентичные друг другу, и образованием между зонами, по меньшей мере, одного канала сообщения для текучей среды, причем этот канал сообщения имеет среднее проходное сечение, лежащее в продольной плоскости симметрии, продольный элемент имеет верхний по потоку конец и противоположный ему нижний по потоку конец, который расположен на расстоянии от 8,5d до 16,2d от входного отверстия, где d - ширина входного отверстия входной части генератора, задняя часть препятствия имеет конец, а между этим концом и верхним по потоку концом продольного элемента выполнен канал сообщения, причем эти концы образуют границы канала сообщения, продольный элемент имеет Т-образную форму, причем его горизонтальная перемычка образует одну из границ канала сообщения, либо продольный элемент имеет форму, боковые поверхности которой проходят от верхнего по потоку конца до нижнего по потоку конца, и каждая из поверхностей образует с продольной плоскостью симметрии один и тот же угол постоянно уменьшающейся величины, или продольный элемент имеет треугольную форму, вершина которой образует нижний по потоку конец этого элемента, либо продольный элемент выполнен в виде перегородки, верхний по потоку конец которой совпадает с плоскостью конца задней части препятствия, причем в перегородке выполнен канал сообщения, который имеет проходное сечение прямоугольной формы, ориентированное перпендикулярно к направлению потока текучей среды, или сечение эллиптической формы, ориентированное перпендикулярно направлению потока текучей среды, либо сечение вытянутой овальной формы, ориентированное перпендикулярно направлению потока текучей среды, при этом канал сообщения имеет продольный размер, соответствующий его ширине, в диапазоне от 0,5d до 5d, расстояние между входным отверстием для текучей среды и средней поперечной плоскостью канала сообщения имеет величину в диапазоне от 7,5d до 15d, или же канал сообщения имеет поперечный размер в диапазоне от 0,5d до 5d. Предлагаемое изобретение относится к генератору колебательных движений текучей среды. Уже несколько лет назад на рынке гидравлического и пневматического оборудования появились счетчики или расходомеры текучей среды, имеющие в своем составе генераторы колебательного движения этой текучей среды и отличающиеся от традиционных турбинных (крыльчатых) или мембранных счетчиков или расходомеров тем, что они не содержат никаких движущихся деталей, которые могли бы механически изнаши ваться с течением времени в процессе эксплуатации таких приборов. Эти генераторы колебательного движения текучей среды могут иметь достаточно малые габаритные размеры, очень простую конструкцию и характеризуются весьма высокой надежностью в работе. Кроме того, такие генераторы в конечном счете выдают частотный выходной сигнал, который легко может быть преобразован в цифровой сигнал, что особенно предпочтительно и выгодно в том случае, когда считывание показаний упомя 2 42727 нутого счетчика или расходомера производится на расстоянии, то есть дистанционно. Генератор колебательного движения текучей среды, симметричный относительно продольной плоскости симметрии, описан в заявке на французский патент № 9205301 (МКИ5 F15C1/22, опубл. 05.11.1993), поданной заявителем. Такой генератор содержит входную часть для упомянутой текучей среды, снабженную входным отверстием шириной d. Это входное отверстие позволяет сформировать двумерную колеблющуюся струю данной текучей среды. Генератор колебательного движения текучей среды в соответствии с упомянутой выше заявкой содержит, кроме того, так называемую камеру колебаний, внутри которой может совершать колебательные движения двумерная струя текучей среды. Эта камера колебаний имеет стенки, располагающиеся по обе стороны от продольной плоскости симметрии данного генератора, проходящей через его первый конец, то есть через входное отверстие для текучей среды, и через его второй конец, противоположный первому, то есть через выходное отверстие этой текучей среды. Оба упомянутых выше отверстия генератора предназначены для входа и выхода данной текучей среды и располагаются таким образом вдоль продольной плоскости симметрии этого генератора. Генератор колебательного движения текучей среды содержит также препятствие для входящего в него потока текучей среды, установленное в камере колебаний и образующее вместе со стенками этой камеры боковые проходы, симметричные относительно продольной плоскости симметрии данного генератора и предназначенные для обеспечения протекания текучей среды по направлению движения потока этой среды внутри генератора. Упомянутое препятствие содержит фронтальную, или переднюю, и заднюю часть, причем его фронтальная часть снабжена полостью или выемкой, располагающейся против входного отверстия для текучей среды. Задняя часть препятствия располагается против выходного отверстия для текучей среды и имеет оконечную часть, которая вместе с выходным отверстием определяет некоторое свободное пространство, в которое открываются упомянутые выше проходы, предназначенные для протекания текучей среды по направлению ее потока внутри генератора колебательного движения этой среды. Таким образом, струя текучей среды проникает в камеру колебаний через входное отверстие и омывает стенки полости или выемки, следствием чего является формирование по обе стороны от струи текучей среды и против фронтальной части вихрей, причем эти вихри попеременно являются сильными и слабыми в противофазе и соотносятся с колебаниями струи. Измерение расхода при этом осуществляется, например, путем детектирования смывания дна выемки струёй текучей среды в процессе ее колебания, причем частота колебаний струи пропорциональна расходу этой текучей среды. В этом случае поток текучей среды попеременно отводится в направлении выхода из данно го генератора колебаний через упомянутые выше проходы, располагающиеся по обе стороны от препятствия. При этом может быть определен некоторый коэффициент К, который представляет собой отношение частоты колебаний струи к расходу текучей среды Q, и можно считать, что генератор колебаний текучей среды, используемый в коммерческом газовом счетчике, является линейным в диапазоне расходов от 0,6 до 40, кубических метров в час в том случае, когда относительные изменения коэффициента К имеют величину менее ±1,5%. Для каждого генератора колебаний текучей среды приблизительно определяется его линейность при помощи так называемой калибровочной кривой относительных изменений коэффициента К в функции числа Рейнольдса Re (число Рейнольдса в данном случае представляет собой скорость данной текучей среды на уровне входного отверстия камеры колебаний, умноженную на ширину этого отверстия и поделенную на кинематическую вязкость текучей среды). Начиная с некоторого значения числа Рейнольдса, представленная калибровочная кривая уже не вписывается в диапазон, соответствующий относительным изменениям коэффициента К, не превышающим ±1,5%, что характеризует потерю линейности данным генератором колебаний текучей среды в этой зоне. В каждом полупериоде колебаний поток текучей среды, который заключен в одном из боковых проходов, выходит в свободное пространство и направляется к отводному трубопроводу. Недостатком этого генератора является то, что поток текучей среды в одном из проходов генератора создает повышение давления в другом проходе. Это повышение давления распространяется вверх по течению в направлении упомянутых выше вихрей, возмущая таким образом эти вихри, а вместе с ними и колебания струи текучей среды. Это обстоятельство сопровождается отклонением, отмечаемым на калибровочной кривой, и показывает влияние нижнего течения данной текучей среды на линейность генератора ее колебаний. Это влияние выражено в тем большей степени, чем большее значение имеет текущее число Рейнольдса. В качестве прототипа данного изобретения принят генератор колебаний текучей среды, симметричный относительно продольной плоскости симметрии, содержащий входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее в совокупности со стенками этой камеры проходы для протекания текучей среды в направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположен 3 42727 ную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое выходят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи (статья в журнале "Journal of Physics E.Scientific Instruments". – Т. 21. - № 10. - С. 977-989, опубл. в октябре 1988). В статье описан генератор колебаний текучей среды, симметричный по отношению к некоторой продольной плоскости симметрии. Этот генератор колебаний содержит препятствие небольших размеров, располагающееся в камере колебаний напротив входного отверстия этой камеры, которое служит для формирования двумерной колеблющейся струи данной текучей среды, причем колебания происходят в поперечном направлении по отношению к плоскости симметрии, по обе стороны от которой попеременно развиваются вихри в связи с колебательным движением струи. Это препятствие содержит также элементы, образующие выступы в камере колебаний, и располагающиеся в задней по потоку части этого препятствия. За прототип изобретения принят также расходомер текучей среды в потоке, содержащий генератор колебаний текучей среды, симметричный относительно продольной плоскости симметрии, содержащий входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее в совокупности со стенками этой камеры проходы для протекания текучей среды в направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположенную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое выходят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи (статья в журнале "Journal of Physics E.Scientific Instruments". – Т. 21. - № 10. - С. 977989, опубл. в октябре 1988). Однако, такой генератор колебаний текучей среды обладает существенным недостатком, который заключается в том, что он характеризуется отклонениями от линейности в упомянутом выше смысле на своей калибровочной кривой, которые являются неприемлемыми. Одним из факторов, влияющих на отклонение от линейности калибровочной кривой, есть особенность конструкции средств для ограничения влияния нижнего течения текучей среды на колебания струи, в состав которых входят рассекатели, расположенные по ходу потока за препятствием. При такой конструкции упомянутых средств поток текучей среды из одного прохода без особых препятствий может проникнуть в другой проход, внося возмущения в формирование вихрей, в результате чего частота колебаний последних не соответствует расходу текучей среды, что приводит к погрешностям измерений. Недостаток известного расходомера заключается в несовершенстве исполнения основных конструктивных элементов входящего в его состав генератора колебаний текучей среды, как то - препятствия и средств для ограничения влияния нижнего течения этой среды на колебания струи. Это является причиной возникновения возмущений при формировании вихрей потока и, в конечном итоге, получении результирующей кривой, не соответствующей реальным показателям измеряемого расхода текучей среды. В основу изобретения поставлена задача обеспечения улучшенных характеристик линейности калибровочной кривой генератора колебании текучей среды путем оптимизации конструкции препятствия и средств, предназначенных для ограничения влияния нижнего течения текучей среды на колебания струи, в частности, оснащения их выемкой и продольным элементом, что обеспечивает компенсацию повышенного давления, создаваемого вихрями двумерной струи, возникающей при взаимодействии с выемкой, давлением, возникающем в районе продольного элемента и направленным вверх по течению потока, а также создает препятствие для проникновения потоков текучей среды из одного прохода в другой, и тем самым уменьшает интенсивность и концентрацию вихрей, исключает их возмущение и обеспечивает соответствие частоты колебаний вихрей расходу текучей среды. В основу изобретения поставлена также задача повышения точности измерений расходомера текучей среды в потоке путем оснащения его генератором колебаний текучей среды с усовершенствованной формой препятствия и средств для ограничения влияния нижнего течения текучей среды на колебания струи, в частности, выполнения на фронтальной части препятствия выемки и оснащения упомянутых средств продольным элементом, что обеспечивает компенсацию повышенного давления, создаваемого вихрями двумерной струи, возникающей при взаимодействии с выемкой, давлением, возникающем в районе продольного элемента и направленным вверх по течению потока, а также создает препятствие для проникновения потоков текучей среды из одного прохода в другой, и тем самым уменьшает интенсивность и концентрацию вихрей, исключает их возмущение и обеспечивает соответствие частоты колебаний вихрей расходу текучей среды Поставленная задача достигается за счет того, что в генераторе колебаний текучей среды, симметричном относительно продольной плоскости симметрии, содержащем входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее в совокупности со стенками этой камеры проходы для протекания текучей среды в 4 42727 направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположенную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое входят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи, согласно изобретения, препятствие занимает большую часть камеры колебаний, причем на фронтальной части этого препятствия выполнена выемка, омываемая струёй текучей среды в процессе ее колебаний, а средства для ограничения влияния нижнего течения текучей среды на колебания струи содержат продольный элемент, расположенный ниже по потоку задней части препятствия и исключающий проникновение потоков текучей среды из одного прохода в другой. При этом входное и выходное отверстия для текучей среды расположены на одной линии, лежащей в продольной плоскости симметрии, а продольный элемент расположен на одной линии с входным и выходным отверстиями, и, по меньшей мере, частично в свободном пространстве, с частичным разделением этого свободного пространства на две зоны, идентичные друг другу, и образованием между зонами, по меньшей мере, одного канала сообщения для текучей среды, причем этот канал сообщения имеет среднее проходное сечение, лежащее в продольной плоскости симметрии. Продольный элемент имеет верхний по потоку конец и противоположный ему нижний по потоку конец, который расположен от входного отверстия для текучей среды на расстоянии от 8,5d до 16,2d, где: d - ширина входного отверстия входной части генератора, задняя часть препятствия имеет конец, а между этим концом и верхним по потоку концом продольного элемента выполнен канал сообщения, причем эти концы образуют границы канала сообщения. Продольный элемент может иметь Т-образную форму, причем его горизонтальная перемычка образует одну из границ канала сообщения, либо форму, боковые поверхности которой проходят от верхнего по потоку конца до нижнего по потоку конца, и каждая из поверхностей образует с продольной плоскостью симметрии один и тот же угол постоянно уменьшающейся величины. Продольный элемент может также иметь треугольную форму, вершина которой образует нижний по потоку конец этого элемента, либо быть выполненным в виде перегородки, верхний по потоку конец которой совпадает с плоскостью задней части препятствия, причем в перегородке выполнен канал сообщения. При этом канал сообщения может иметь проходное сечение прямоугольной формы, ориентированное перпендикулярно к направлению потока текучей среды, или сечение эллиптической формы, ориентированное перпендикулярно направлению потока текучей среды, либо сечение вытянутой овальной формы, ориентированное перпендикулярно направлению потока текучей среды, при чем канал сообщения имеет продольный размер, соответствующий его ширине, в диапазоне от 0,5d до 5d. Кроме того, расстояние между входным отверстием для текучей среды и средней поперечной плоскостью канала сообщения имеет величину в диапазоне от 7,5d до 15d, причем канал сообщения имеет поперечный размер в диапазоне от 0,5d до 5d. Поставленная задача достигается также за счет того, что расходомер текучей среды в потоке, содержащий генератор колебаний текучей среды, симметричный относительно продольной плоскости симметрии, содержащий входную часть с входным отверстием для формирования двумерной струи текучей среды, колеблющейся в поперечном направлении по отношению к плоскости симметрии, камеру колебаний, соединенную одним из своих концов со входным отверстием для текучей среды, а своим противоположным концом - с выходным отверстием для текучей среды, препятствие, расположенное в камере колебаний, и образующее вместе со стенками этой камеры проходы для протекания текучей среды в направлении нижней по потоку части генератора колебаний текучей среды с попеременным образованием вихрей по обе стороны, соответствующим колебаниям этой струи, причем это препятствие имеет фронтальную часть и заднюю часть, расположенную против выходного отверстия для текучей среды и определяющую вместе с выходным отверстием свободное пространство, в которое выходят проходы для протекания текучей среды, средства для ограничения влияния нижнего течения текучей среды на колебания струи, согласно изобретения, содержит генератор, в котором препятствие занимает большую часть камеры колебаний, причем на фронтальной части этого препятствия выполнена выемка, омываемая струей текучей среды в процессе ее колебаний, а средства для ограничения влияния нижнего течения текучей среды на колебания струи содержат продольный элемент, расположенный ниже по потоку задней части препятствия и исключающий проникновение потоков текучей среды из одного прохода в другой, входное и выходное отверстия расположены на одной линии, лежащей в продольной плоскости симметрии, а продольный элемент расположен на одной линии с входным и выходным отверстиями, и, по меньшей мере, частично в свободном пространстве, с частичным его разделением на две зоны, идентичные друг другу, и образованием между зонами, по меньшей мере, одного канала сообщения для текучей среды, причем этот канал сообщения имеет среднее проходное сечение, лежащее в продольной плоскости симметрии, продольный элемент имеет верхний по потоку конец и противоположный ему нижний по потоку конец, который расположен на расстоянии от 8,5d до 16,2d от входного отверстия, где: d -ширина входного отверстия входной части генератора, задняя часть препятствия имеет конец, а между этим концом и верхним по потоку концом продольного элемента выполнен канал сообщения, причем эти концы образуют границы канала сообщения, продольный элемент имеет Т-образную форму, причем его горизонтальная перемычка образует одну из границ 5 42727 канала сообщения, либо продольный элемент имеет форму, боковые поверхности которой проходят от верхнего по потоку конца до нижнего по потоку конца, и каждая из поверхностей образует с продольной плоскостью симметрии один и тот же угол постоянно уменьшающейся величины, или продольный элемент имеет треугольную форму, вершина которой образует нижний по потоку конец этого элемента, либо продольный элемент выполнен в виде перегородки, верхний по потоку коней которой совпадает с плоскостью конца задней части препятствия, причем в перегородке выполнен канал сообщения, который имеет проходное сечение прямоугольной формы, ориентированное перпендикулярно к направлению потока текучей среды, или сечение эллиптической формы, ориентированное перпендикулярно направлению потока текучей среды, либо сечение вытянутой овальной формы, ориентированное перпендикулярно направлению потока текучей среды, при этом канал сообщения имеет продольный размер, соответствующий его ширине, в диапазоне от 0,5d до 5d, расстояние между входным отверстием для текучей среды и средней поперечной плоскостью канала сообщения имеет величину в диапазоне от 7,5d до 15d, или же канал сообщения имеет поперечный размер в диапазоне от 0,5d до 5d. Другие преимущества и характеристики предлагаемого изобретения будут показаны в приведенном ниже описании иллюстративных и не являющихся ограничительными примеров его практической реализации, в котором даются ссылки на приведенные в приложении фигуры, среди которых: - фиг. 1 представляет схематический вид сверху генератора колебаний текучей среды в соответствии с первым вариантой реализации предлагаемого изобретения; - фиг. 2 представляет частичный вид в перспективе генератора колебаний текучей среды, представленного на фиг.1; - фиг. 3 представляет частичный схематический вид сверху, демонстрирующий один из возможных вариантов практической реализации задней части генератора колебаний текучей среды, представленного в целом на фиг. 1; - фиг. 4 представляет схематический перспективный вид еще одного возможного варианта практической реализации предлагаемого изобретения, показанного на фиг. 3; - фиг. 5 представляет частичный схематический вид сверху другого варианта практической реализации задней части генератора колебаний текучей среды в соответствии с данным изобретением; - фиг. 6 представляет схематический вид в перспективе варианта реализации, показанного на фиг. 5; - фиг. 7 представляет схематический вид в перспективе задней части участка генератора колебаний текучей среды в соответствии со вторым способом реализации предлагаемого изобретения, причем фронтальная часть упомянутого гене-ратора колебаний идентична фронтальной части генератора, показанного на фиг. 1; - фиг. 8 и 9 представляют частичные схематические виды в перспективе, демонтирующие варианты реализации задней части генератора колебаний текучей среды, показанного на фиг. 7; - фиг. 10 и 11 представляют частичные схематические виды сверху фронтальной части генератора колебаний текучей среды в соответствии с предлагаемым изобретением в процессе функционирования в переходном режиме в различные моменты времени; - фиг. 12 представляет относительные изменения коэффициента К функции числа Рейнольдса генератора колебаний текучей среды в соответствии с предлагаемом изобретением (сплошная линия) и аналогичного генератора колебаний текучей среды в соответствии с существующим уровнем техники (пунктирная линия). Как показано на приведенных в приложении фиг. 1-9, генератор колебаний текучей среды в соответствии с предлагаемым изобретением в своей совокупности обозначен позицией 1 и обладает продольной плоскостью симметрии Р. Протекающая через этот генератор колебаний текучая среда в предпочтительном варианте представляет собой газ, однако, речь может идти также и о той или иной жидкости. Как показано на фиг. 1, текучая среда попадает в генератор колебаний этой среды через входную часть 2, образованное камерой успокоения 3, связанной с трубопроводом 4 подвода данной текучей среды и с сужающимся участком 5, в конце которого располагается входное отверстие 6, имеющее прямоугольную форму в поперечном сечении. Упомянутый сужающийся участок 5 позволяет увеличить скорость движения данной текучей среды. Функцией этой сужающейся части также является формирование двумерной колеблющейся струи текучей среды. Для достижения этой цели входное отверстие 6, которое связано с одним из концов 7 камеры колебаний 8, имеет прямоугольную форму с высотой h , показанную на фиг. 2, и шириной d, причем соотношение этих двух размерных параметров входного отверстия должно удовлетворять условиям двумерности создаваемой им струи, хорошо известным специалистам в данной области техники. В общем случае отношение h/d должно иметь величину порядка 6 и даже более 6. Упомянутая ширина d входного отверстия в приведенном ниже описании будет использоваться в качестве эталонной единицы. Принимая во внимание то обстоятельство, что явления протекания данной текучей среды носят двумерный характер, различные конструктивные элементы генератора колебаний текучей среды в соответствии с предлагаемым изобретением будут описаны только в плоскости, параллельной плоскости колебаний струи текучей среды. Камера колебаний 8, в которую попадает двумерная колеблющаяся струя текучей среды, соединена с выходным отверстием 9 для текучей среды своим концом 10, противоположным концу 7, который соединен с входным отверстием 6. Выходное отверстие 9 генератора колебаний текучей среды соответствует входному отверстию 6 42727 жет быть оценена как разница между параметрами Lc-L0. Так называемая главная выемка 25 выполнена во фронтальной части 13 препятствия 12 и располагается против входного отверстия 6 для текучей среды. Эта главная выемка 25 имеет входную часть шириной Lе, величина которой заключена в диапазоне от 2d до 20d и составляет, например, 5d и имеет наклонные стенки 26 и 27, образующие U-образную форму, ветви которой расширяются в направлении наружу по отношению к полости или выемке 25. Наклонные стенки 26 и 27 образуют угол раскрытия 21 относительно продольной плоскости симметрии Р, величина которого заключена в диапазоне от 0° до 80°. В предпочтительном варианте реализации величина угла 21 заключена в диапазоне от 10° до 45° и может составлять, например, 45°. Как показано на фиг. 1, боковые стенки 26 и 27 главной выемки 25 замыкаются на днище 28, имеющем параболическую форму. Днище 28 главной выемки 25 располагается против входного отверстия 6 для текучей среды на расстоянии Df от него, причем величина этого расстояния Of заключена в диапазоне от 3d до 15d. В предпочтительном варианте реализации предлагаемого изобретения эта величина Df может быть равна, например, 6d. Струя текучей среды, попавшая в камеру колебаний 8, ударяется о днище и стенки главной выемки 25 в своем движении попеременного их смывания. Колебания упомянутой двумерной струи в камере колебаний 8 сопровождается образованием вихрей, располагающихся по обе стороны от струи и попеременно усиливающимися или ослабляющимися в противофазе и в соотношении с колебаниями струи. Эти вихри локализованы, главным образом, в пространстве, располагающемся между фронтальной частью 13 препятствия 12 и участками так называемой фронтальной стенки 18 камеры колебаний 8, с которой соединяется входное отверстие 6 текучей среды. На чертеже, представленном на фиг. 1, показаны две так называемые вторичные выемки 29, 30, выполненные во фронтальной части 13 препятствия 12 симметрично по отношению к продольной плоскости симметрии Р данного генератора по обе стороны от главной полости или выемки 25. Вторичные выемки 29 и 30 располагаются соответственно против частей фронтальной стенки 18 камеры колебаний 8. Упомянутые вторичные выемки 29 и 30 имеют форму четырехугольника, одна сторона которого открыта для образования входа в данную выемку. Таким образом, форма вторичных выемок касается трех сторон четырехугольника. Упомянутые наклоны боковых стенок относительно плоскости, параллельной продольной плоскости симметрии Р, могут иметь значительные угловые величины без существенного влияния этого параметра на функционирование данного устройства в целом. Как видно на схематическом чертеже, представленном на фиг. 1, днище вторичных выемок 29 и 30 располагается перпендикулярно упо трубопровода 11 удаления этой текучей среды из генератора. Как показано на фиг. 1, входное и выходное отверстия 6 и 9 для текучей среды располагаются на одной линии, лежащей в продольной плоскости симметрии Р этого генератора, и камера колебаний 8 симметрична относительно этой плоскости. Препятствие 12, симметричное относительно продольной плоскости симметрии Р генератора, располагается в камере колебаний 8 и имеет с одной стороны фронтальную часть 13, располагающуюся на расстоянии D° от входного отверстия 6 для текучей среды. Величина этого расстояния D° находится в диапазоне от 1d до 10d и составляет, например, 2,5d. С другой стороны, это препятствие 12 имеет заднюю часть 14, располагающуюся против выходного отверстия 9 для текучей среды. При этом обе части препятствия 12 перпендикулярны продольной плоскости симметрии Р генератора. Фронтальная часть 13 препятствия 12 имеет ширину L0, величина которой заключена в диапазоне от 5d до 30d. Ширина этой фронтальной зоны в предпочтительном варианте реализации может составлять, например, 12d. Камера колебаний 8 имеет наибольшую ширину Lс, на уровне которой располагается фронтальная часть 13 упомянутого препятствия 12. Величина параметра Lc может быть заключена в диапазоне от 10d до 50d и составляет в предпочтительном варианте реализации 20d. На схематическом чертеже, представленном на фиг. 1, можно видеть два симметричных друг другу прохода 15 и 16, предназначенных для протекания используемой в данном случае текучей среды и располагающихся по обе стороны от продольной плоскости симметрии Р данного генератора. Проход 15, расположенный на фиг. 1 выше продольной плоскости симметрии Р, сформирован на первом отрезке своей протяженности между фронтальной частью 13 препятствия 12 и зоной 17 так называемой фронтальной стенки 18 камеры колебаний 8, а на втором участке своей протяженности этот проход 15 сформирован между одной из стенок 19 и 20 того же препятствия 12 и одной из боковых стенок 21 и 22 упомянутой камеры колебаний. Проход 16, расположенный на фиг. 1 ниже продольной плоскости симметрии Р, сформирован на первом участке своей протяженности между фронтальной частью 13 упомянутого препятствия 12 и частью фронтальной стенки 18 камеры колебаний 8, а на втором участке своей протяженности этот проход 16 сформирован между другой боковой стенкой 20 препятствия 12 и соответственно другой боковой стенкой 22 камеры колебаний. Упомянутые выше проходы 15 и 16 открываются в некоторое свободное пространство 23, расположенное ниже препятствия 12, если смотреть по течению струи используемой в данном случае текучей среды. Это свободное пространство определяется между концом 24 задней части 14 препятствия 12 и выходным отверстием 9 для текучей среды. Ширина описанных выше боковых проходов в соответствии с данными выше определениями мо 7 42727 мянутой продольной плоскости симметрии Р данного генератора колебаний текучей среды. Однако, днище это может составлять некоторый угол с этой плоскостью симметрии, причем величина этого угла может достигать +45°. Ширина входа в каждую из вторичных полостей или выемок обозначена позицией Ls и может иметь величину, заключенную в диапазоне от 1d до 15d, а в предпочтительном варианте реализации составляет 3,75d. Эти вторичные выемки 29 и 30 выполняют функцию обеспечения радиального расширения вихрей, зависящего от режима течения данной струи. Под радиальным расширением будет пониматься расстояние между центром рассматриваемого вихря и его периметром. Такие выемки, выполняя упомянутую функцию, могут принимать различные геометрические формы. В турбулентном режиме течения при любом положении соударения струи рассматриваемой в данном случае текучей среды с главной выемкой 25 в каждой вторичной выемке 29 и 30 формируется вторичный вихрь. Эти вторичные вихри являются достаточно интенсивными для того, чтобы генератор колебаний текучей среды в целом функционировал таким же образом, как и генератор без вторичных выемок. Упомянутые вторичные выемки 29 и 30 являются полезными и необходимыми в режиме ламинарного течения и в переходных режимах, обеспечивая возможность улучшения характеристик линейности генератора колебаний текучей среды. Таким образом в переходном режиме, как это показано на фиг. 10 и 11, соударение струи текучей среды 31 омывает главную выемку 25 между предельными точками 32 и 33 и колебания этой струи сопровождаются формированием главных вихрей 34 и 35, локализованных между фронтальной частью препятствия 12 и фронтальной стенкой 18 камеры колебаний 8. На фиг. 10 представлен случай, когда соударение струи текучей среды с препятствием достигает точки 32. В этом случае упомянутый вихрь 34 является концентрированным и мощным, тогда как вихрь 35 оказывается относительно слабым. Струя текучей среды при этом уходит в основном через проход 16 в направлении нижней по потоку части препятствия 12 к свободному пространству 23. В турбулентном режиме течения обе вторичных выемки 29 и 30 заполнены вторичными вихрями 36 и 37, попеременно мощными и слабыми в противофазе друг с другом и с главными вихрями. Однако, при уменьшении расхода данной текучей среды интенсивность или концентрация этих вторичных вихрей уменьшается. Из сказанного выше следует, что мощный главный вихрь, например, вихрь 34 на фиг. 10, стремится к своему радиальному расширению таким образом, чтобы при уменьшении расхода он постепенно занимал вторичную выемку 29 в ущерб вторичному вихрю 36, который в конце концов полностью исчезает. Зато вторичный вихрь 37, создаваемый вытеканием струи данной текучей среды, всегда присутствует во вторичной выемке 30. На фиг. 11 соударение струи текучей среды с препятствием приходится на точку 33. В этом слу чае вихрь 35 представляет увеличивающееся радиальное расширение. При этом вторичный вихрь 37 полностью исчезает после достаточно существенного снижения расхода. Главные вихри, когда они являются концентрированными и мощными, имеют большее радиальное расширение в переходном режиме, чем радиальное расширение, которое они имеют в турбулентном режиме, поскольку в этом турбулентном режиме обе вторичные выемки заняты вторичными вихрями и располагаемое пространство для развития или расширения главных вихрей оказывается уменьшенным. Частота колебаний является тем меньшей, чем больше радиальное расширение главных мощных вихрей. Однако, в каждый полупериод колебательного процесса и для всех режимов течения данная текучая среда после прохождения одного из проходов 15 и 16 вытекает ниже препятствия 12 в свободное пространство 23 и создает в другом проходе повышение давления, которое распространяется вверх по течению, достигает камеры колебаний 8 и оказывает влияние на колебания упомянутых вихрей. Это влияние в наибольшей степени проявляется в турбулентном режиме течения. Генератор 1 колебаний текучей среды в соответствии с предлагаемым изобретением содержит специальные средства, предназначенные для ограничения влияния нижнего течения данной среды на колебания вихрей. Однако, это влияние не должно быть полностью устранено. Упомянутые выше средства содержат продольный элемент, обозначенный позициями 38, 39, 40 на фигурах с 1 по 6 и позицией 41 на фигурах с 7 по 9. Упомянутый продольный элемент располагается на линии, соединяющей между собой входное и выходное отверстия 16 и 20 для текучей среды, и является симметричным относительно плоскости Р. Продольный элемент 38, 39, 40, 41 располагается, по меньшей мере, частично, в свободном пространстве 23. Это означает, что в принципе он может частично входить в отводной трубопровод 11 текучей среды. Однако, предпочтительно ограничить его местонахождение только камерой колебаний 8, поскольку счетчик или расходомер текучей среды, содержащий такой генератор колебаний, образует компактный блок, который легко установить между подводящим и отводящим трубопроводами 4 и 11 данной текучей среды. Продольный элемент 38, 39, 40, 41 частично разделяют свободное пространство 23 на две идентичные зоны 42 и 43, располагающиеся по обе стороны от продольной плоскости симметрии Р. В каждую из этих зон открывается один из упомянутых выше проходов или каналов 15 и 16. Средства, предназначенные для ограничения влияния нижнего течения среды на колебания вихрей, содержат также канал сообщения, обозначенный позицией 44 на фиг. 1-6 и позицией 45, 46, 47 на фигурах с 7 по 9. Этот канал сообщения устроен между зонами 42, 43 свободного пространства 23. В соответствии с предлагаемым изобретением может быть предусмотрено наличие и нескольких таких каналов сообщения. Канал 8 42727 сообщения 44, 45, 46, 47 имеет среднее проходное сечение для данной текучей среды, которое располагается в продольной плоскости симметрии Р. Продольный элемент 38, 39, 40, 41 имеет два противоположных конца 48 и 49, 50 и 51, 52 и 53, 54 и 55, располагающихся вдоль плоскости симметрии Р, причем один из этих концов 48, 50, 52, 54 называют верхним по течению (по потоку), а другой конец 49, 51, 53, 55 называют нижним по потоку. Этот нижний по потоку конец 49, 41, 53, 55 продольного элемента располагается на некотором расстоянии от входного отверстия 6 для текучей среды. Величина этого расстояния заключена в диапазоне от 8;5d до 16,2d и составляет в предпочтительном варианте реализации, например, 16,2d. В соответствии с первым способом реализации предлагаемого изобретения, схематически представленным на фиг. 1 и 2, упомянутый канал сообщения 44 устроен между концом 24 задней части 14 препятствия 12 и верхним по потоку концом 48 упомянутого продольного элемента 38. Два эти конца 24 и 48 располагаются на одной линии, лежащей в плоскости симметрии Р, и определяют продольный размер канала сообщения 44, то есть его ширину, и образуют границы этого канала. Другой продольный размер этого канала сообщения 44, то есть его высота, совпадает с высотой препятствия 12 и входного отверстия 6 для текучей среды, то есть равен h. Как показано на фиг. 2, продольный элемент 38 в сечении, соответствующем плоскости колебаний струи данной текучей среды, имеет в целом Т-образную форму, которая "лежит" по отношению к направлению потока данной текучей среды, и горизонтальная перемычка которой соответствует верхнему по потоку концу 48 продольного элемента 38, образующему одну из кромок канала 44 сообщений. Описанный выше вариант практической реализации предлагаемого изобретения является предпочтительным вследствие простоты своей конструкции. Форма проходного сечения канала сообщения 44 является строго прямоугольной и ориентирована в направлении, перпендикулярном направлению потока данной текучей среды. Канал сообщения 44 имеет ширину, заключенную в диапазоне от 0,5d до 5d и составляет в предпочтительном варианте реализации, например, 1,8d. Действительно, верхний по потоку конец (или горизонтальная перемычка) 48 упомянутого продольного элемента не должен быть слишком сильно удаленным от конца 24 задней части 14 препятствия или заграждения 12 для того, чтобы поток данной текучей среды, поступающей из одного из проходов 15 и 16, не имел возможности опрокинуть одну зону в другую и внести таким образом возмущения в формировании вихрей. Этот верхний по потоку конец 48 продольного элемента не должен быть слишком приближенным к препятствию или заграждению 12 для того, чтобы не устранять в полной мере явление или процесс колебания струи данной текучей среды. Расстояние между входным отверстием 6 для текучей среды и средней поперечной плоскостью канала сообщения 44, которая перпендикулярна плоскости симметрии Р и направлению потока данной текучей среды, имеет величину, заключенную в диапазоне от 7,5о до 15d, а в предпочтительном варианте составляет 12,1d. Кроме того, канал сообщения 44 имеет поперечный размер, соответствующий его глубине, которая заключена в диапазоне от 0,5d до 5d, а в предпочтительном варианте составляет, например, 2,4d. Предпочтительным является расположение продольного элемента 38, имеющего верхний по потоку конец 48 достаточно большого поперечного размера, для того, чтобы исключить явление возможного опрокидывания потока данной текучей среды из одной зоны свободного пространства в другую. В предпочтительном варианте реализации продольный элемент 38 в соответствии с предлагаемым изобретением имеет форму специального профиля, которая предназначена для облегчения течения текучей среды вдоль боковых стенок этого продольного элемента. Кроме того, кромка верхнего по потоку конца 48 канала сообщения 44, образованная горизонтальной перемычкой элемента, имеющего Т-образную форму, характеризуется продольным размером, соответствующим его толщине, которая заключена в диапазоне от 0,1d до 4d и составляет в предпочтительном варианте, например, 0,8d. Следует также уменьшить поперечный размер продольного элемента 38 в нижней по потоку части его верхнего по потоку конца 48 с тем, чтобы ограничить потери давления. Размер продольного элемента в направлении потока данной текучей среды составляет от 0,5d до 8:2d и в предпочтительном варианте составляет 3,2d. При таком устройстве канала сообщения 44 между двумя зонами 42 и 43 упомянутого свободного пространства 23 камеры колебаний 8 поток текучей среды, поступающий из одного из проходов 15 и 16, например, из прохода 15, создает против упомянутого канала сообщения 44 изменение давления, которое вызывает в другой зоне 43 более умеренное повышение давления, чем то, которое создается там в отсутствие упомянутого продольного элемента 38. Это сравнительно умеренное повышение давления распространяется и в другой проход 16 вверх по потоку в направлении вихрей, располагающихся во вторичной полости 30, наиболее близкой к проходу 16, позволяя таким образом струе текучей среды опрокинуться на другую сторону, не слишком возмущая при этом естественные колебания вихрей. Таким образом, предлагаемое изобретение позволяет уменьшить взаимную связь между двумя проходами 15 и 16 и уменьшить тем самым взаимодействие между верхним и нижним течением в данном генераторе колебаний текучей среды 1, причем это взаимодействие оказывается наиболее существенным при относительно высоких расходах данной текучей среды. В соответствии с одним из возможных вариантов реализации предлагаемого изобретения, 9 42727 представленным на фиг. 3 и 4, упомянутый продольный элемент 39 имеет форму, характеризующуюся наличием боковых стенок 56 и 57, которые проходят от верхнего по потоку конца 50 до нижнего по потоку конца 57 этого продольного элемента. Каждая из этих боковых стенок или поверхностей 56 и 57 образует с плоскостью симметрии Р одинаковый и непрерывно уменьшающийся по величине угол. Как показано на фиг. 3, боковые поверхности 56 и 57 в разрезе по плоскости колебаний струи данной текучей среды имеют вогнутую форму. В соответствии с другим возможным вариантом реализации предлагаемого изобретения, схематически представленным на фиг. 5 и 6, упомянутый продольный элемент 40 в сечении по плоскости колебаний струи данной текучей среды, показанном на фиг. 5, имеет треугольную форму, уложенную на бок по отношению к направлению потока текучей среды. Вершина 53 этого треугольника образует нижний по потоку конец упомянутого продольного элемента. Для описанных выше вариантов реализации предлагаемого изобретения ширина и глубина канала сообщения 44, а также расстояние между входным отверстием для текучей среды и средней поперечной плоскостью, являются одинаковыми. Продольный элемент 38, 39, 40 во всех этих случаях сохраняет одну и ту же форму в любой плоскости, параллельной плоскости колебаний струи текучей среды. Во втором способе реализации данного изобретения, схематически представленном на фиг. 7, для которого показана только задняя часть генератора колебаний текучей среды, поскольку его фронтальная часть идентична фронтальной части генератора, показанного на фиг. 1, упомянутый продольный элемент 41 образует перегородку, которая простирается от своего верхнего по потоку конца 54, который соединен с концом 24 задней части 14 препятствия 12, до своего нижнего или заднего по потоку конца 55. Канал сообщения 45 выполнен в перегородке этого продольного элемента 41 и может иметь различные формы. Так, на фиг. 7 этот канал сообщения 45 имеет проходное сечение прямоугольной формы, ориентированное перпендикулярно направлению потока текучей среды. В соответствии с вариантом реализации данного изобретения, схематически представленным на фиг. 8, канал сообщения 46 имеет проходное сечение овальной формы, ориентированной перпендикулярно к направлению потока текучей среды. В соответствии с вариантом реализации данного изобретения, схематически представленным на фиг. 9, канал сообщения 47 имеет проходное сечение вытянутой формы; ориентированной перпендикулярно направлению потока текучей среды. Канал сообщения должен иметь проходное сечение, которое не слишком сильно изменяется в различных плоскостях, параллельных плоскости колебания струи текучей среды, с тем, чтобы не вносить возмущений в функционирование генератора колебаний текучей среды и, соответственно, в измерение расхода этой текучей среды. Канал сообщения 45, 46, 47, схематически показанный соответственно на фиг. 7, 8 и 9, имеет продольный размер, то есть ширину, в диапазоне от 0,5d, до 5d и равный, например, 1,8d, и поперечный размер, то есть глубину, в диапазоне от 0,5d до 5d и равный, например, 2,4d. Расстояние между входным отверстием для текучей среды 6 и средней поперечной плоскостью канала сообщения 45, 46, 47 имеет величину в диапазоне от 7,5d до 15d и равно, например, 12,1d. В предпочтительном варианте реализации часть упомянутой выше перегородки продольного элемента 41, которая располагается ниже канала сообщения по потоку, может иметь специальную профилированную форму, не показанную на приведенных в приложении фигурах, которая предназначена для облегчения обтекания данной средой боковых поверхностей этой перегородки, и достаточно малый поперечный размер для того, чтобы ограничить потери давления текучей среды. Все характеристики и преимущества, упомянутые в описании первого способе реализации предлагаемого изобретения, в полной мере относятся также и ко второму способу реализации этого изобретения, описанному только что. На фиг. 12 представлены графики относительных изменений коэффициента К в функции числа Рейнольдса для генератора колебаний текучей среды в соответствии с данным изобретением (показан сплошной линией) и для существующего на сегодняшний день генератора колебаний текучей среды (показан пунктиром). На фиг. 12 видно, что калибровочная кривая генератора колебаний текучей среды в соответствии с предлагаемым изобретением остается вписанной в область, соответствующую относительным изменениям коэффициента К, не превышающим ±1,5%, что характеризует более высокую линейность такого генератора колебаний текучей среды по сравнению с подобным генератором, уже существующим на сегодняшнем уровне техники в данной области, калибровочная кривая которого указывает на возможные относительные изменения коэффициента К, превышающие ±1,5%. Таким образом, частота колебаний такого генератора в соответствии с данным изобретением может быть увеличена в турбулентном режиме. Генератор колебаний текучей среды в соответствии с предлагаемым изобретением, схематически показанный на фиг. 1, позволяет измерить расход проходящей через него текучей среды благодаря наличию двух заборников или датчиков давления 58 и 59, располагающихся в предельных точках омывания струей текучей среды, внутри главной выемки 25. Эти заборники или датчики давления связаны с известными в принципе устройствами, которые позволяют измерить частоту колебаний струи текучей среды. После предварительной калибровки устанавливается связь этой частоты с расходом данной текучей среды. Коммерческий газовый счетчик или расходомер, оборудованный генератором колебаний текучей среды типа фиг. 1, имеет существенные преимущества, поскольку он характеризуется хорошей линейностью в достаточно большом диапазо 10 42727 не измеряемых расходов. Действительно, с одной стороны, он располагает средствами, способными сделать радиальное расширение вихрей независимое от режима течения, что улучшает его линейность в ламинарном и переходных режимах, а с другой стороны, он снабжен средствами, позволяющими ограничить влияние нижнего течения среды на колебания вихрей, что особенно повышает его линейность в турбулентном режиме. Предлагаемое изобретение может быть применено также к генераторе колебаний текучей среды, в котором упомянутое препятствие не имеет вторичных полостей или выемок. 11 Фиг. 1 42727 12 Фиг. 2 42727 13 42727 Фиг. 3 Фиг. 4 14 42727 Фиг. 5 Фиг. 6 15 42727 Фиг. 7 Фиг. 8 Фиг. 9 16 42727 Фиг. 10 Фиг. 11 17 42727 Фиг. 12 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180.(044) 268-25-22 ___________________________________________________________ 18
