Електронна клавіатура

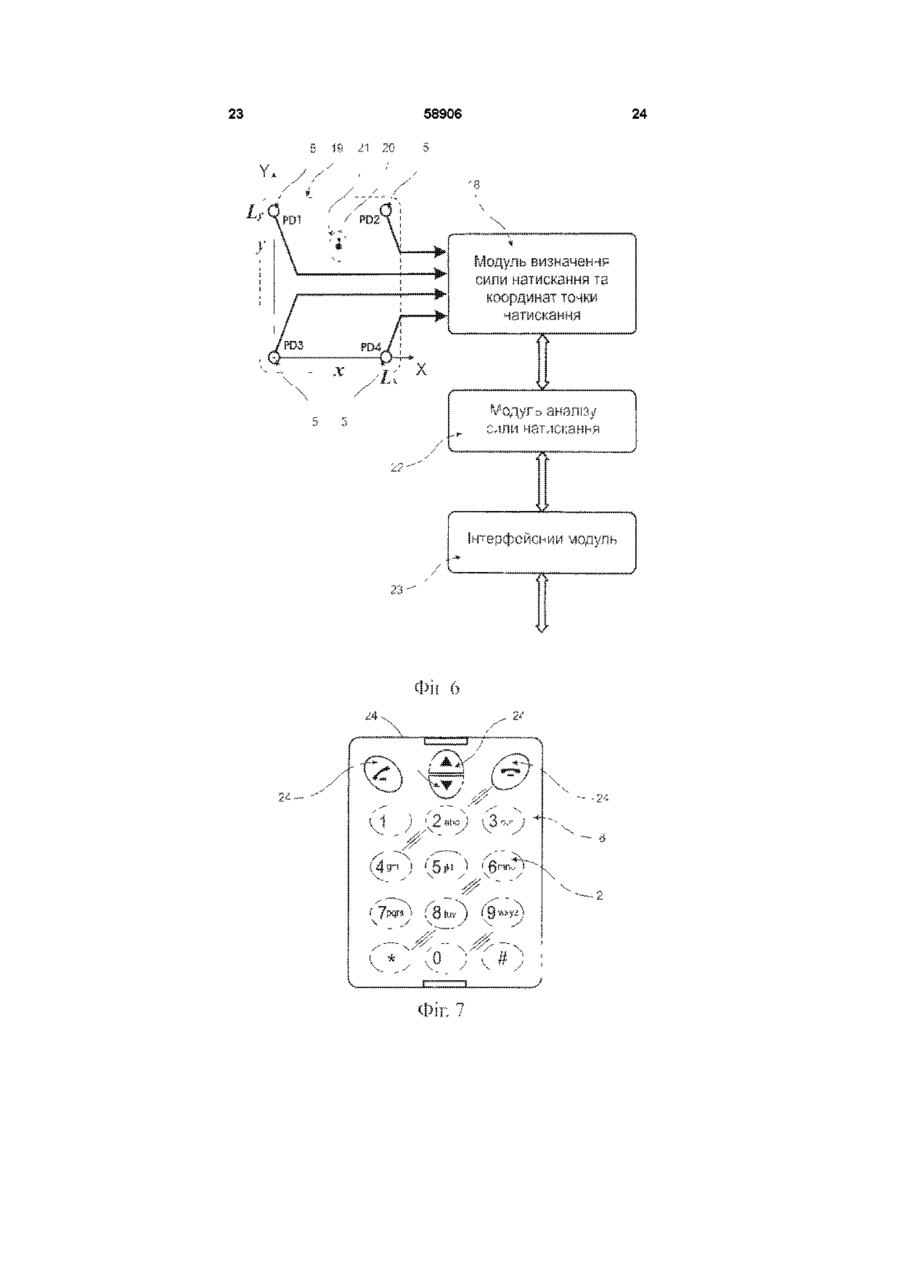

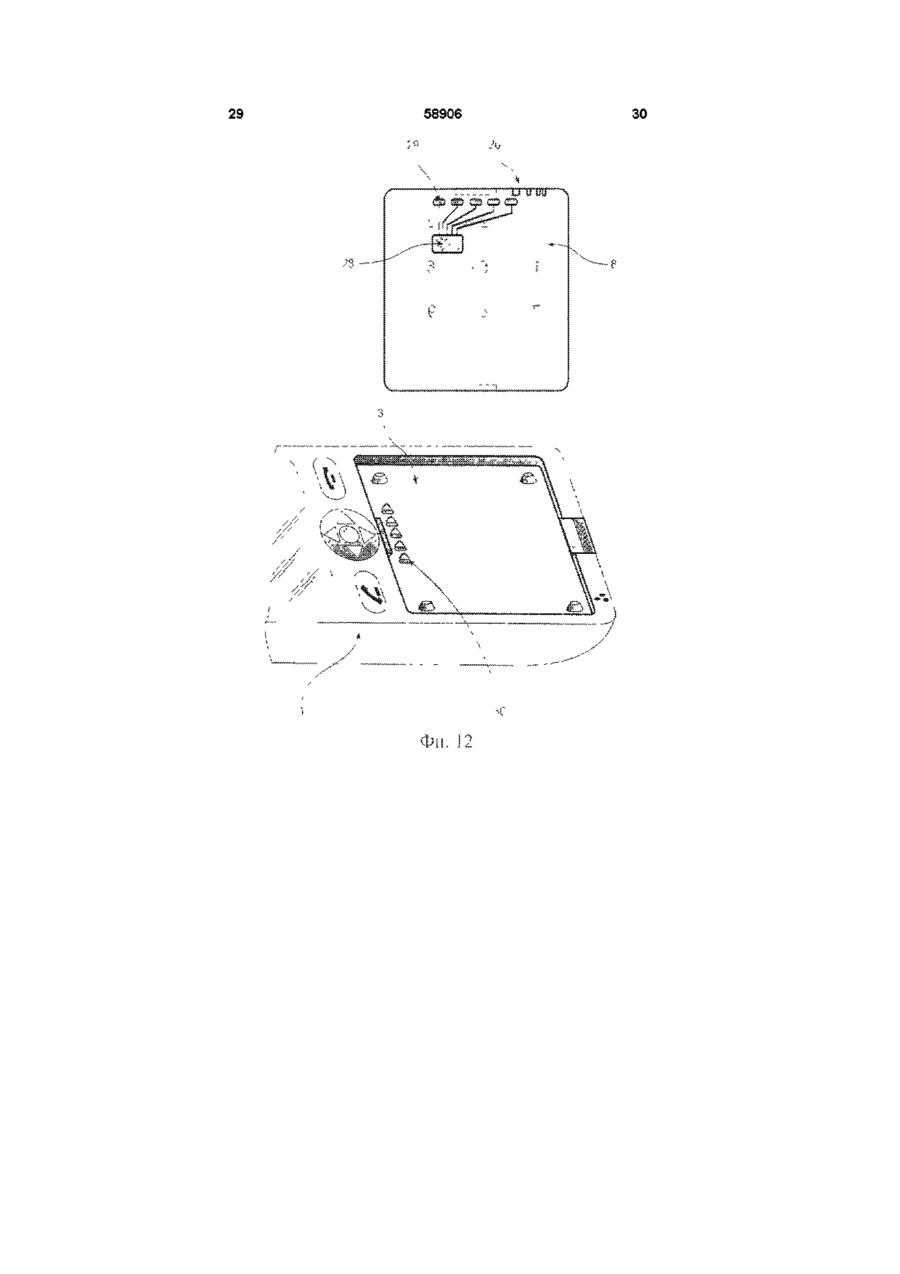

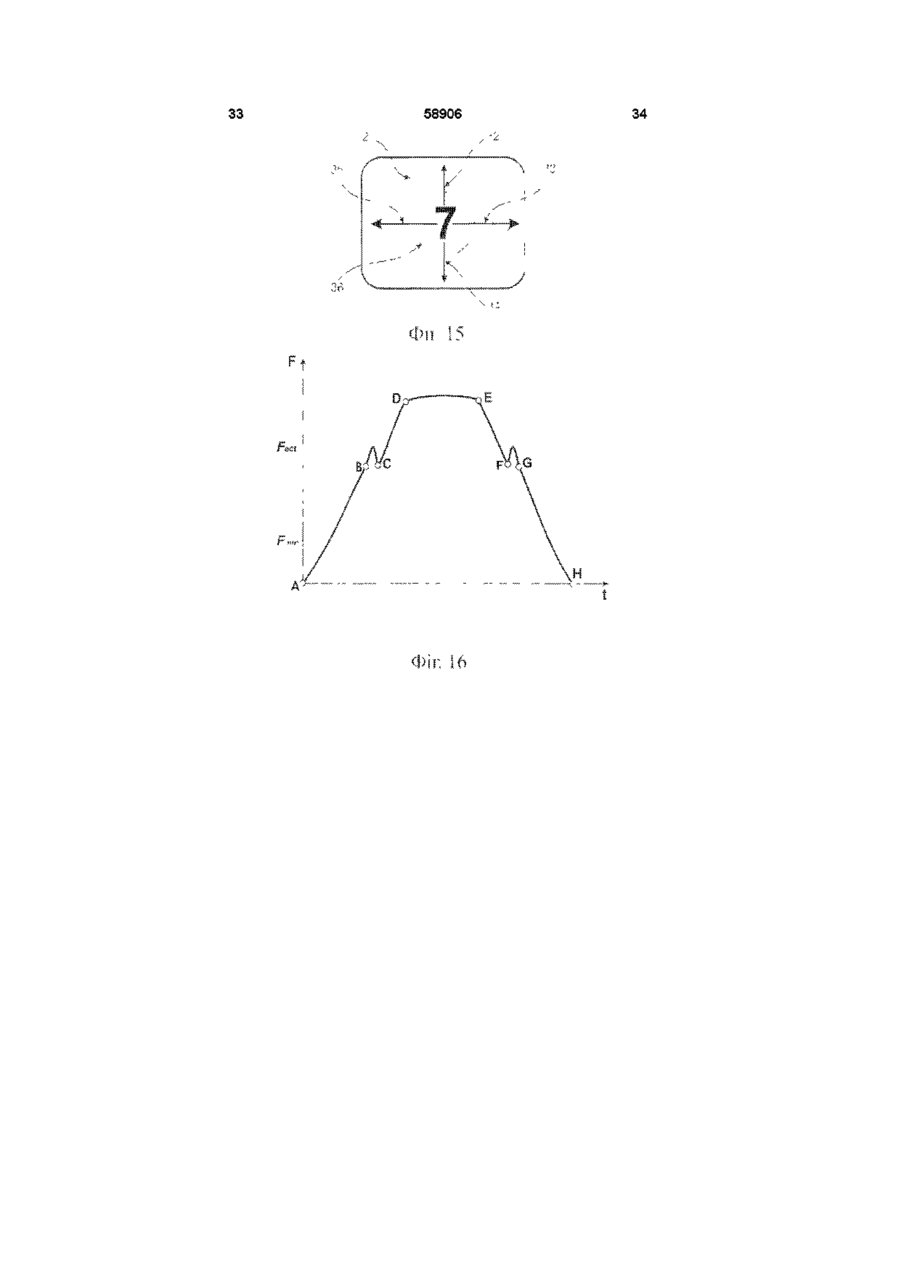

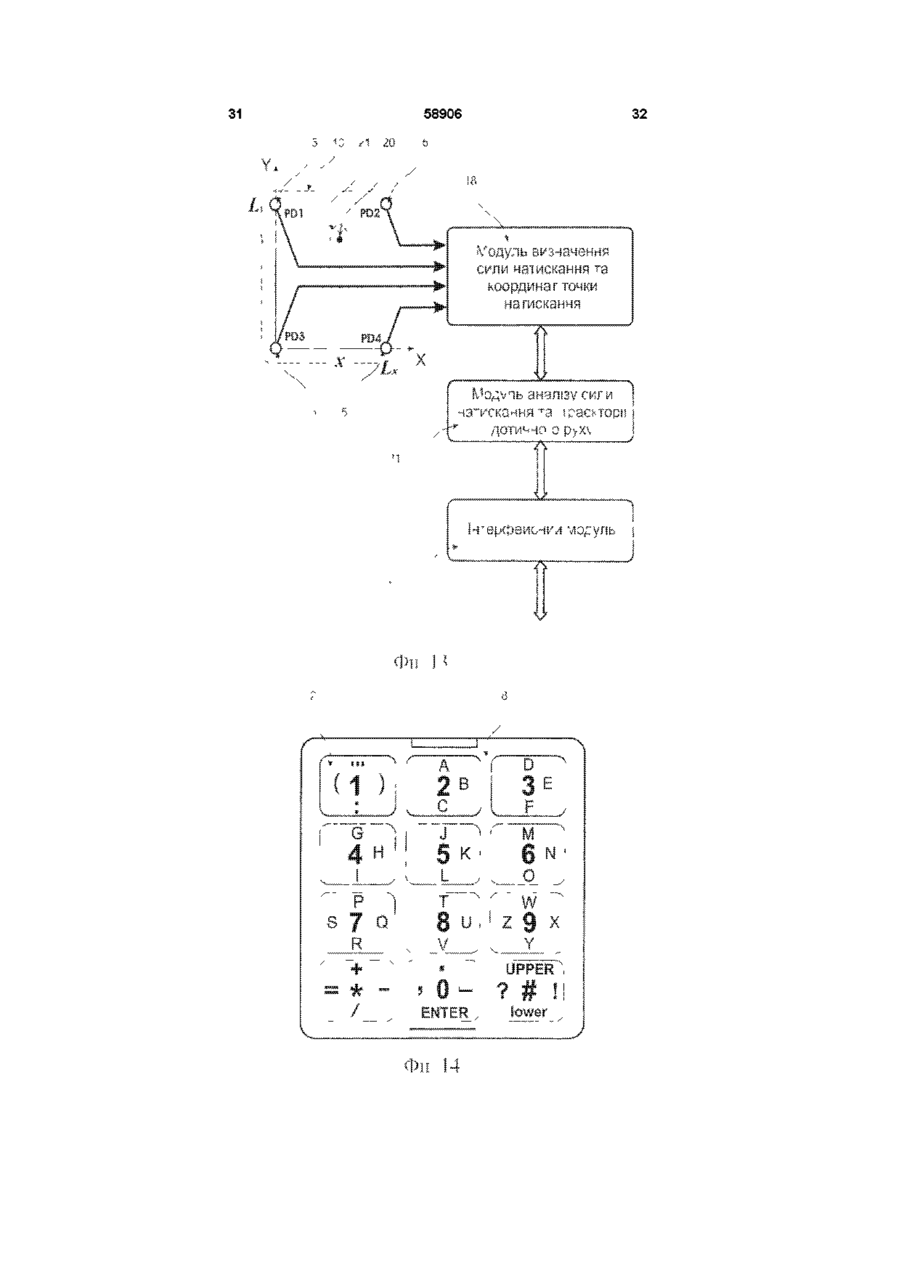

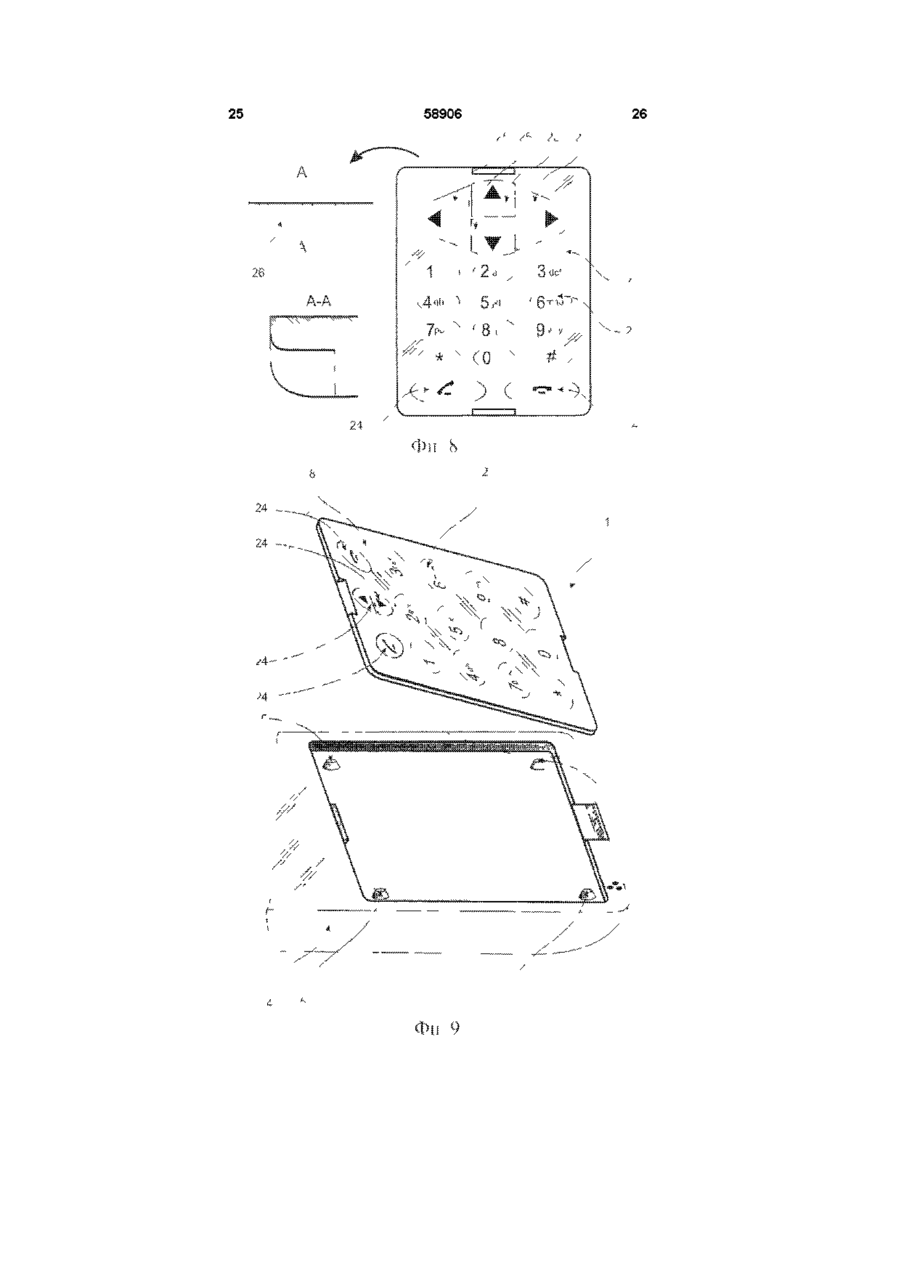

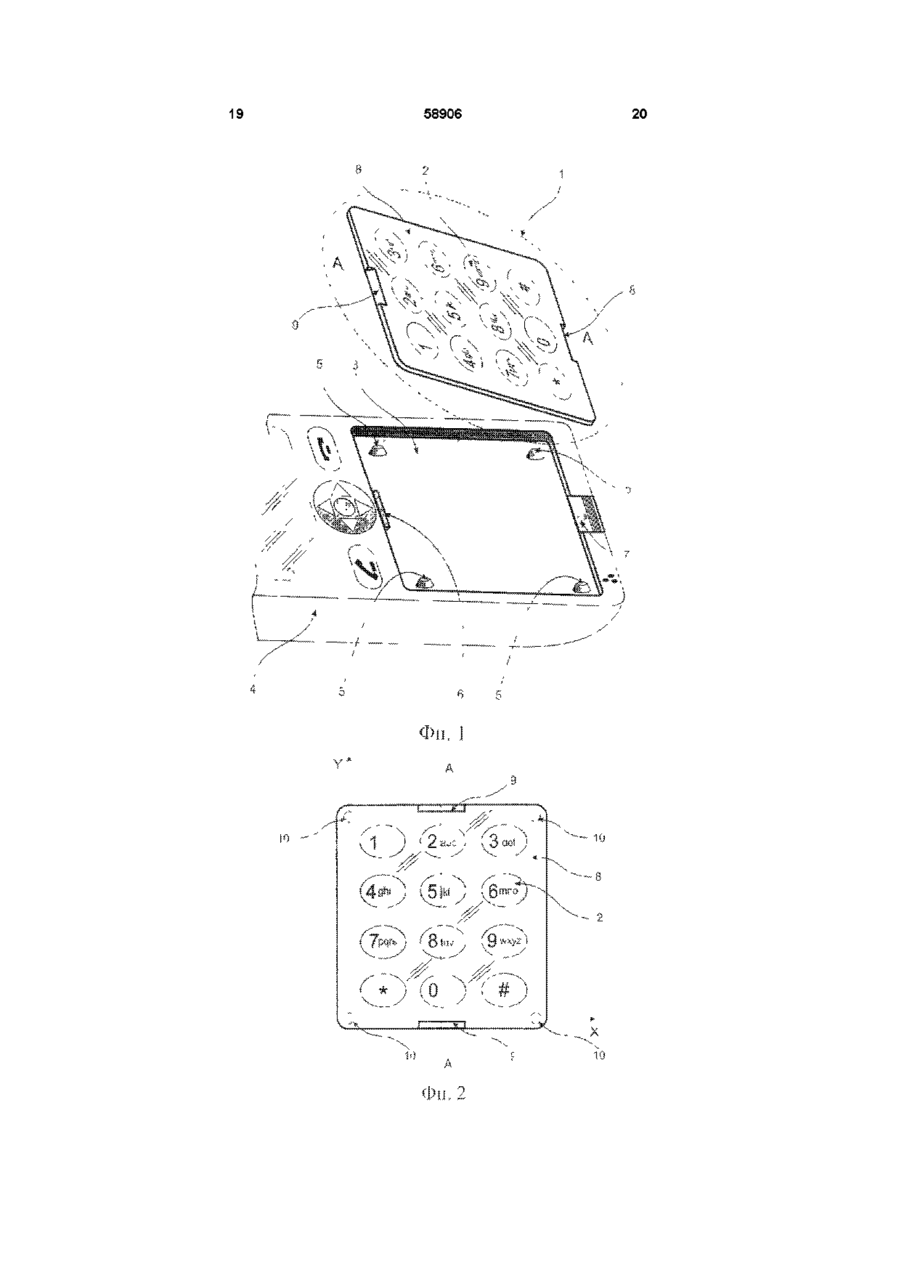

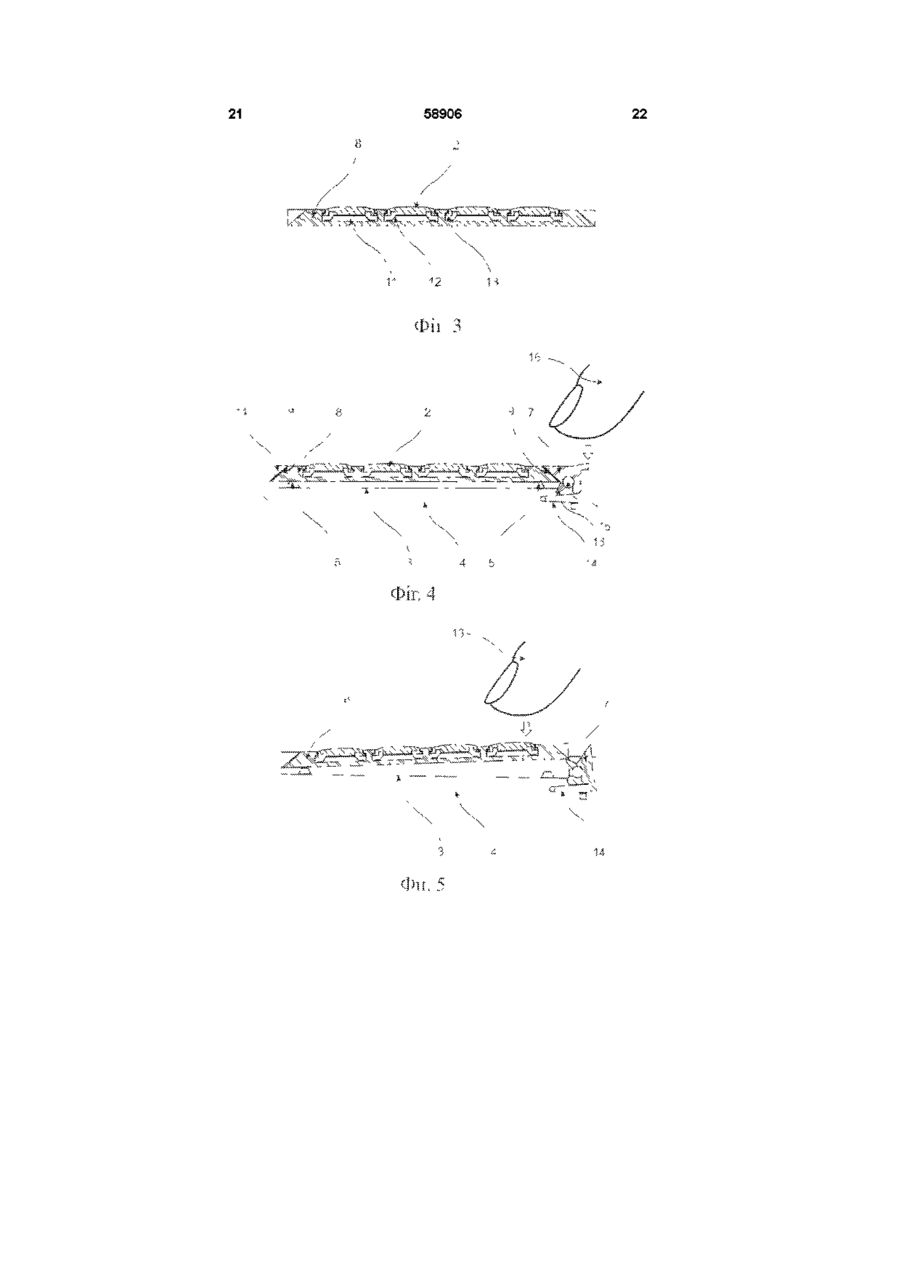

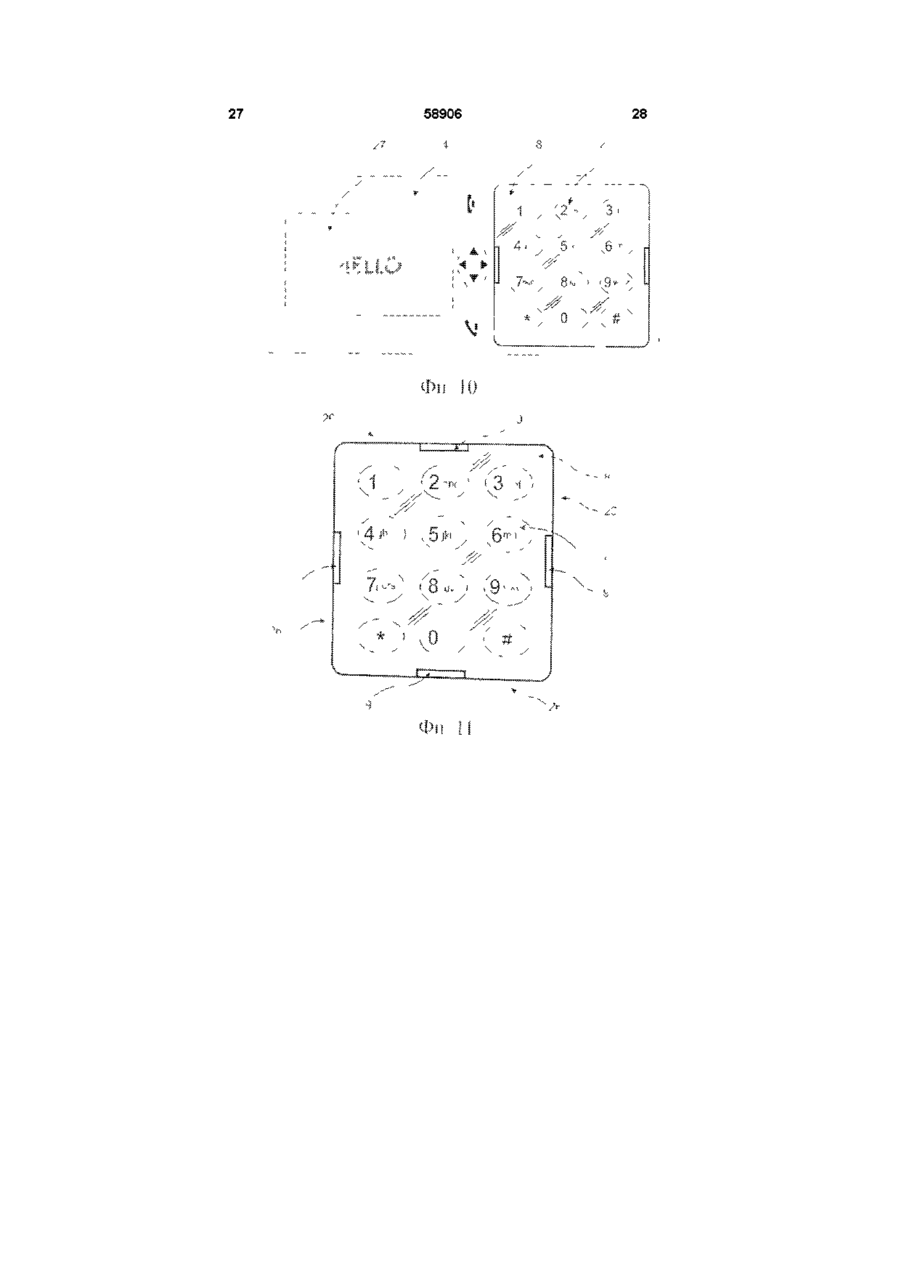

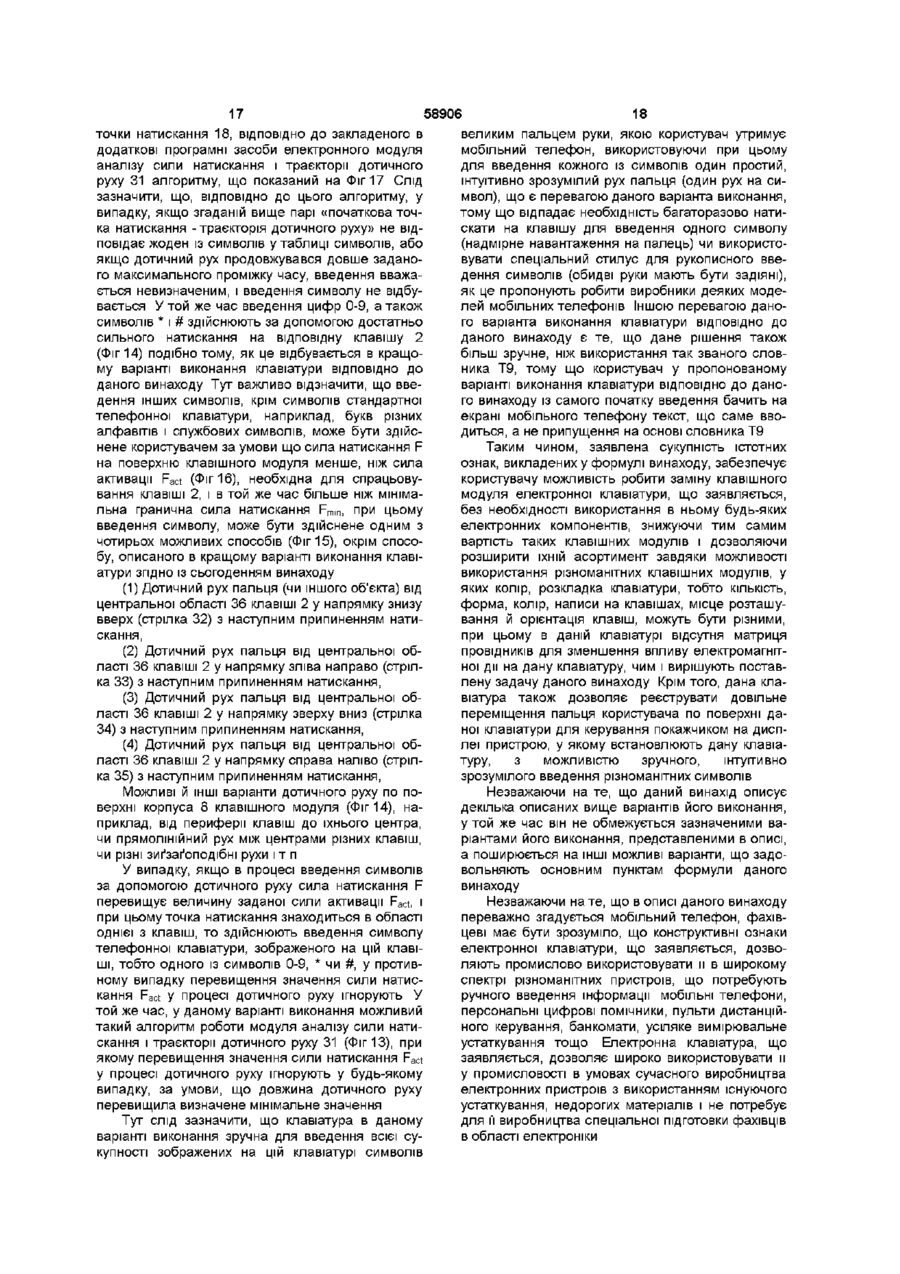

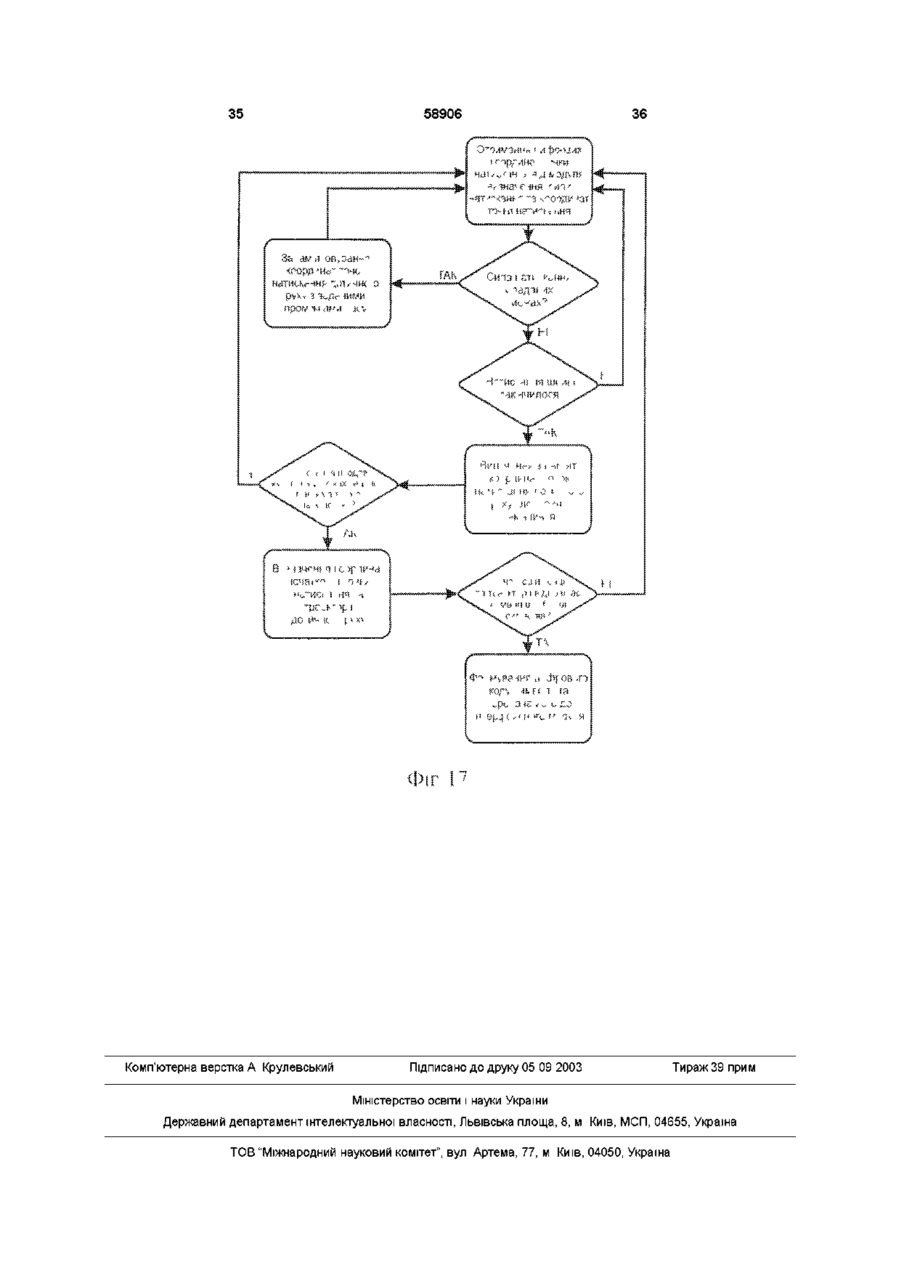

1 Електронна клавіатура, що включає клавішний модуль, сформовані у корпусі клавішного модуля клавіші і засоби взаємодії клавішного модуля з електронною схемою клавіатури, яка відрізняється тим, що засоби взаємодії клавішного модуля з електронною схемою клавіатури виконані у вигляді датчиків сили натискання, кожен з яких механічно взаємодіє з корпусом клавішного модуля, а електронна схема клавіатури містить електрично зв'язаний з датчиками сили натискання електронний модуль визначення сили натискання й координат точки натискання для визначення, в якій саме точці на поверхні клавішного модуля і з якою силою здійснюють натискання, і формування, в залежності від величин цих параметрів, цифрового коду символу 2 Електронна клавіатура за п 1, яка відрізняється тим, що клавішний модуль виконаний знімним і забезпечений засобами для встановлення і витягання його з корпуса пристрою, в якому встановлюють дану клавіатуру 3 Електронна клавіатура за будь-яким із пп 1, 2, яка відрізняється тим, що всі електронні компоненти електронної схеми клавіатури, у тому числі провідники, які їх з'єднують, розташовані поза клавішним модулем, в електронній схемі даної клавіатури 4 Електронна клавіатура за будь-яким із пп 1-3, яка відрізняється тим, що КІЛЬКІСТЬ датчиків сили натискання не перевищує чотирьох 5 Електронна клавіатура за будь-яким із пп 1-4, яка відрізняється тим, що принаймні частина клавіш підпружинені пружними елементами з можливістю вертикального переміщення даних клавіш 6 Електронна клавіатура за п 5, яка відрізняється тим, що пружні елементи мають можливість стрибкоподібно змінювати пружні властивості в процесі натискання для тактильно відчутного клацання 7 Електронна клавіатура за будь-яким із пп 1-6, яка відрізняється тим, що принаймні частина клавіш виконані у вигляді графічно позначених ділянок поверхні клавішного модуля 8 Електронна клавіатура за будь-яким із пп 1-7, яка відрізняється тим, що набір клавіш містить стандартний набір телефонних клавіш 9 Електронна клавіатура за п 8, яка відрізняється тим, що клавішний модуль додатково містить службові клавіші 10 Електронна клавіатура за будь-яким із пп 1-9, яка відрізняється тим, що КІЛЬКІСТЬ, форма, колір, написи на клавішах і місце розташування клавіш у різних видах клавішних модулів ДОВІЛЬНІ 11 Електронна клавіатура за будь-яким із пп 1-10, яка відрізняється тим, що клавішний модуль містить засоби ідентифікації того, який саме вид клавішного модуля встановлений 12 Електронна клавіатура за будь-яким із пп 1-11, яка відрізняється тим, що принаймні частина корпуса клавішного модуля виконана прозорою 13 Електронна клавіатура за будь-яким із пп 1-12, яка відрізняється тим, що принаймні частина клавіш виконані прозорими 14 Електронна клавіатура за будь-яким із пп 1-11, яка відрізняється тим, що і корпус клавішного модуля, і клавіші виконані прозорими 15 Електронна клавіатура за будь-яким із пп 1-14, яка відрізняється тим, що напрямки верх-низ написів на клавішах ВІДМІННІ ДЛЯ різних видів клавішних модулів 16 Електронна клавіатура за п 15, яка відрізняється тим, що напрямки верх-низ написів на клавішах різних видів клавішних модулів ВІДМІННІ з кроком 90 градусів 17 Електронна клавіатура за будь-яким із пп 1-16, яка відрізняється тим, що корпус клавішного модуля виконаний з можливістю повороту клавішного модуля в площині його фронтальної поверхні відносно корпуса пристрою, в якому встановлюють клавіатуру 18 Електронна клавіатура за п 17, яка відрізняється тим, що корпус клавішного модуля виконаний з можливістю повороту клавішного модуля в площині його фронтальної поверхні відносно корпуса пристрою, у якому встановлюють клавіатуру, із кроком 90 градусів 19 Електронна клавіатура за будь-яким із пп 1,2, 4-18, яка відрізняється тим, що клавішний модуль містить електронну схему, яка містить блок (О о 00 ю З 58906 енергонезалежної пам'яті з програмним забезпенний модуль аналізу траєкторії дотичного руху для ченням, на корпусі даного клавішного модуля й у здійснення вказівних операцій корпусі пристрою, в якому встановлюють дану 21 Електронна клавіатура за будь-яким із пп 1-20, клавіатуру, встановлені контакти з можливістю яка відрізняється тим, що вона містить електроелектричної взаємодії один з одним для обміну нний модуль аналізу траєкторії дотичного руху, електронними даними між електронною схемою який забезпечено програмними засобами для інклавішного модуля й електронною схемою терпретації координат початкової точки натисканклавіатури ня й траєкторії дотичного руху пальця користувача або іншого об'єкта по поверхні клавішного модуля 20 Електронна клавіатура за будь-яким із пп 1-19, в цифровий код символу, що вводиться яка відрізняється тим, що вона містить електро Даний винахід відноситься до електронних пристроїв введення інформації, зокрема до компактних електронних клавіатур, особливо до електронних клавіатур мобільних пристроїв, наприклад, мобільних телефонів Сьогодні виробники мобільних телефонів, ідучи назустріч побажанням користувачів, прагнуть забезпечити свої мобільні телефони засобами, що дозволяють врахувати індивідуальні потреби користувача, реалізувати можливість без істотних витрат зробити такі телефони зовні несхожими на ІНШІ телефони тієї ж моделі Досягається ця мета, наприклад, за допомогою змінної фронтальної панелі або різними графічними заставками Ці рішення, однак, не дозволяють змінювати розкладку застосованої в даному телефоні електронної клавіатури (далі - клавіатури), адаптуючи и до індивідуальних потреб користувача Рішення, що дозволяють використовувати різні клавішні модулі з різною розкладкою клавіатури, наприклад, рішення SmartSkm компанії Wildseed Ltd (550 Kirkland Way, floor 1, Kirkland, WA, 98033 USA, http //www wildseed com), яке є найближчим аналогом даного винаходу, як правило, дорогі, почасти через те, що в даних клавішних модулях необхідне розміщення електронних компонентів і, ВІДПОВІДНО, потрібне забезпечення електричного контакту між електронними компонентами клавішного модуля і електронними компонентами, розташованими в корпусі мобільного телефону, що до того ж знижує надійність такого рішення, що в сукупності з відносно високою вартістю даного рішення, утому числі внаслідок застосування електронних компонентів у клавішних модулях, перешкоджає його широкому проникненню на масовий ринок Клавіатури на основі мембранних перемикачів, що широко використовують в мобільних пристроях, у тому числі й у найближчому аналозі, мають невисоку вартість і досить високу ДОВГОВІЧНІСТЬ, але не дозволяють змінювати розкладку такої клавіатури, тобто КІЛЬКІСТЬ, форму, написи на клавішах, місце розташування й орієнтацію клавіш, без заміни поряд із клавішами також і матриці провідників, що електрично зв'язана з електронною схемою такої клавіатури Також наявність матриці провідників у клавіатурах на основі мембранних перемикачів ускладнює роботу пристроїв, у яких вони встановлені, в умовах сильних електромагнітних перешкод Крім цього, звичайні клавіатури не дозволяють виконувати вказівні функції, тобто довільно керу вати покажчиком на дисплеї пристрою, у якому встановлена така клавіатура, так, як це, наприклад, можна робити за допомогою комп'ютерної миші або сенсорної панелі (touch pad) Задачею даного винаходу є створення такої клавіатури, яка б дозволяла користувачу робити заміну и клавішного модуля без необхідності використання в клавішному модулі такої клавіатури будь-яких електронних компонентів і, ВІДПОВІДНО, без необхідності встановлення електричного контакту між таким клавішним модулем і електронною схемою клавіатури, розташованою у корпусі пристрою, у якому дану клавіатуру встановлюють, при цьому бажана відсутність у такій клавіатурі матриці провідників для зменшення впливу електромагнітної дії на дану клавіатуру Поставлена задача вирішується тим, що в клавіатурі, яка включає клавішний модуль, сформовані у корпусі клавішного модуля клавіші і засоби взаємодії клавішного модуля з електронною схемою клавіатури, дані засоби взаємодії клавішного модуля з електронною схемою клавіатури виконані у вигляді датчиків сили натискання, кожний з яких механічно взаємодіє з корпусом клавішного модуля, а електронна схема клавіатури містить електрично зв'язаний зі згаданими датчиками сили натискання електронний модуль визначення сили натискання і координат точки натискання для визначення, в якій саме точці на поверхні клавішного модуля і з якою силою здійснюють натискання, і формування, в залежності від величин цих параметрів, цифрового коду символу Клавішний модуль може бути виконаний знімним і забезпеченим засобами для встановлення і витягання його з корпуса пристрою, у якому встановлюють дану клавіатуру Всі електронні компоненти електронної схеми клавіатури, у тому числі провідники, що їх з'єднують, можуть бути розташовані поза клавішним модулем, в електронній схемі даної клавіатури КІЛЬКІСТЬ датчиків сили натискання може не перевищувати чотирьох Принаймні, частина клавіш може бути підпружинена пружними елементами з можливістю вертикального переміщення цих клавіш Пружні елементи можуть стрибкоподібно змінювати пружні властивості в процесі натискання для тактильно відчутного щиглика Принаймні, частина клавіш може бути виконана у вигляді графічно позначених ділянок поверхні клавішного модуля 58906 Набір клавіш може містити у собі стандартний набір телефонних клавіш Клавішний модуль може додатково містити службові клавіші КІЛЬКІСТЬ, форма, колір, написи на клавішах і місце розташування клавіш у різних видах клавішних модулів можуть бути довільними Клавішний модуль може містити засоби ідентифікації того, який саме вид клавішного модуля встановлений Принаймні, частина корпуса клавішного модуля може бути виконана прозорою Принаймні, частина клавіш може бути виконана прозорою Корпус клавішного модуля і клавіші можуть бути виконані прозорими Напрямки верх-низ написів на клавішах можуть бути ВІДМІННІ для різних видів клавішних модулів Напрямки верх-низ написів на клавішах різних видів клавішних модулів можуть бути ВІДМІННІ з кроком 90 градусів Корпус клавішного модуля може бути виконаний з можливістю повороту клавішного модуля в площині його фронтальної поверхні відносно корпуса пристрою, в якому встановлюють клавіатуру Корпус клавішного модуля може бути виконаний з можливістю повороту клавішного модуля в площині його фронтальної поверхні відносно корпуса пристрою, у якому встановлюють клавіатуру, із кроком 90 градусів Клавішний модуль може містити електронну схему, яка включає в себе блок енергонезалежної пам'яті з програмним забезпеченням, а на корпусі даного клавішного модуля й у корпусі пристрою, у якому встановлюють дану клавіатуру, можуть бути встановлені контакти з можливістю електричної взаємодії один з одним для обміну електронними даними між електронною схемою клавішного модуля й електронною схемою клавіатури Клавіатура може містити електронний модуль аналізу траєкторії дотичного руху для здійснення вказівних операцій Клавіатура може містити електронний модуль аналізу траєкторії дотичного руху, який забезпечено програмними засобами для інтерпретації координат початкової точки натискання і траєкторії дотичного руху пальця користувача або іншого об'єкта по поверхні клавішного модуля в цифровий код символу, що вводиться Даний винахід пояснюється кресленнями, де Фіг 1 показує загальний вигляд клавіатури з клавішним модулем, витягнутим з корпуса мобільного телефону, у кращому варіанті виконання клавіатури ВІДПОВІДНО до даного винаходу, Фіг 2 показує фронтальний бік клавішного модуля в кращому варіанті виконання, Фіг 3 показує поперечний перетин клавішного модуля в кращому варіанті виконання, Фіг 4 показує поперечний перетин клавішного модуля, встановленого в корпусі мобільного телефона, в кращому варіанті виконання, Фіг 5 показує поперечний перетин клавішного модуля на етапі його витягання з корпусу мобільного телефона в кращому варіанті виконання, Фіг 6 показує електронну блок-схему клавіату ри ВІДПОВІДНО до даного винаходу в кращому і другому варіантах виконання, Фіг 7 показує клавішний модуль зі службовими клавішами в другому варіанті виконання, Фіг 8 показує клавішний модуль з нестандартною розкладкою клавіатури і пазами в корпусі даного клавішного модуля для ідентифікації виду клавішного модуля в другому варіанті виконання, Фіг 9 показує загальний вигляд клавіатури з клавішним модулем, що містить службові клавіші, у витягнутому стані в другому варіанті виконання, Фіг 10 показує третій варіант виконання, при якому напрямок верх-низ клавіш у клавішному модулі є перпендикулярним більш довгій стороні мобільного телефону, Фіг 11 показує клавішний модуль у четвертому варіанті виконання клавіатури ВІДПОВІДНО ДО даного винаходу Фіг 12 показує п'ятий варіант виконання клавіатури ВІДПОВІДНО до даного винаходу, в якому використовують вбудовану електронну схему в клавішному модулі, Фіг 13 показує електронну блок-схему клавіатури ВІДПОВІДНО до даного винаходу в шостому і сьомому варіантах виконання, Фіг 14 показує клавішний модуль у сьомому варіанті виконання клавіатури ВІДПОВІДНО ДО даного винаходу, Фіг 15 показує можливий вигляд клавіші клавіатури ВІДПОВІДНО до даного винаходу в сьомому варіанті виконання, Фіг 16 узагальнено показує варіант залежності сили натискання на клавішу від часу в процесі натискання і відпускання клавіші користувачем, Фіг 17 показує алгоритм роботи електронного модуля аналізу сили натискання і траєкторії дотичного руху в сьомому варіанті виконання клавіатури ВІДПОВІДНО до даного винаходу Клавіатура у кращому варіанті виконання (Фіг1) вміщує клавішний модуль 1 із клавішами 2, який встановлюють у поглиблення 3 у корпусі 4 пристрою (тут і далі - мобільного телефону), у якому встановлюють клавіатуру ВІДПОВІДНО ДО даного винаходу У поглибленні 3, корпуса 4 мобільного телефона встановлені щонайменше чотири датчики сили натискання 5, що являють собою засоби механічної взаємодії клавішного модуля 1 з електронною схемою клавіатури, по краях поглиблення З розміщені трикутний виступ 6 і заскочка 7 для фіксації клавішного модуля 1 і щільного притиснення клавішного модуля 1 до датчиків сили натискання 5 із заданою мінімальною силою У корпусі 8 клавішного модуля 1 виконані скоси 9, що відповідають трикутному виступу 6 і заскочці 7 Скоси 9, трикутний виступ 6 і заскочка 7 у сукупності формують засоби для встановлення і витягання клавішного модуля 1 з корпуса 4 мобільного телефона При цьому клавішний модуль 1 може бути виконаний як з можливістю його самостійного витягання і встановлення користувачем у корпусі 4 мобільного телефона, тобто знімним, так і незнімним В останньому випадку можливе кріплення корпуса 8 клавішного модуля 1 у корпусі 4 мобільного телефона за допомогою, наприклад, гвинтів або шурупів, або за допомогою пружних заскочок 58906 спрощеної конструкції, схованих у корпусі 4 мобільного телефона, що забезпечують притиснення корпуса 8 клавішного модуля 1 до датчиків сили натискання 5 Далі ми будемо в основному розглядати варіанти клавішного модуля 1 у знімному виконанні, як більш універсальному і, ВІДПОВІДНО, кращому Клавішний модуль (Фіг 2) складається з корпуса 8, на фронтальному боці якого сформовані клавіші 2 На Фіг 2 також показані згадані вище скоси 9, що служать для закріплення клавішного модуля в корпусі мобільного телефона Пунктирними окружностями 10 умовно показані місця зіткнення згаданих вище датчиків сили натискання з тильною поверхнею корпуса 8 клавішного модуля У даному варіанті виконання набір клавіш 2, сформованих у корпусі 8 клавішного модуля, є ідентичним стандартному телефонному набору клавіш, що складається з клавіш із символами 1-9, 0, # і *, при цьому на клавішах 2 з цифрами від 2 до 9 включно додатково можуть бути нанесені букви латинського алфавіту, як показано на Ф і г 1 , при цьому клавіші 2 виконані бажано рухливими у вертикальному напрямку щодо корпуса 8 клавішного модуля У той же час слід зазначити, що можливий варіант виконання, при якому всі, або частина клавіш 2 являють собою графічні зображення, нанесені на поверхню корпуса 8 клавішного модуля Можливий також варіант формування додаткових клавіш у вигляді графічних зображень, наприклад, букв, на ділянках фронтальної поверхні корпуса 8 клавішного модуля в проміжках між вертикально рухливими клавішами 2 стандартної телефонної клавіатури, при цьому розміри згаданих ділянок можуть бути істотно менше, ніж розміри клавіш 2 8 ЛІВ, доступних для введення одним натисканням, без необхідності формування додаткових вертикально рухливих клавіш 2 у корпусі 8 клавішного модуля ристувачем на фронтальну поверхню корпуса 8 клавішного модуля не відбувалося зіткнення тильної поверхні корпуса 8 клавішного модуля з поверхнею поглиблення 3, дану вимогу забезпечують як вибором матеріалу, з якого виготовляють корпус 8 клавішного модуля, так і вибором висоти розміщення контактної поверхні датчиків сили натискання 5 над поверхнею поглиблення З Що стосується матеріалу, з якого виготовляють корпус 8 клавішного модуля і клавіші 2, то можливий варіант, коли і корпус 8 клавішного модуля, і клавіші 2 виготовляють із прозорого матеріалу, наприклад, прозорого пластика У цьому випадку у користувача з'являються нові можливості по індивідуалізації свого телефону, за допомогою, наприклад, розміщення різноманітних зображень у поглибленні 3 (Фіг 1) корпуса 4 мобільного телефону, або на тильній поверхні корпуса 8 клавішного модуля 1 Що стосується підсвічення клавіш 2 (Фіг1) у корпусі 8 клавішного модуля, то дане підсвічення здійснюють, наприклад, за допомогою розміщення одного чи декількох джерел світла, наприклад, СВІТЛОДІОДІВ, на дні поглиблення 3 корпуса 4 мобільного телефону за умови, що ділянки клавіш 2 і корпуса 8 клавішного модуля під нанесеними на клавішах 2 зображеннями виконані прозорими Для більш ефективного підсвічення клавіш 2 дно поглиблення 3 корпуса 4 мобільного телефона може бути виконано білим У випадку виготовлення і корпуса 8 клавішного модуля, і клавіш 2 із прозорого матеріалу, можливе підсвічення клавіш 2 джерелами світла, наприклад, світлодюдами, спрямованими в торцеву частину корпуса 8 клавішного модуля Цікавий також випадок підсвічення, коли підсвічення роблять джерелами світла різного забарвлення, або коли принаймні одне джерело світла має здатність змінювати забарвлення світла, що випромінюється, як це дозволяють робити деякі світлодюди Перетин клавішного модуля по лінії А-А (Фіг 2) показано на Фіг 3 Клавіші 2 встановлені у порожнинах 11 у корпусі 8 клавішного модуля і підпружинені пружними елементами, виконаними у вигляді пружних мембран 12, принаймні по одній мембрані 12 на кожну клавішу 2, виступи 13 на клавіші 2 утримують клавішу 2 у порожнині 11 корпуса 8 клавішного модуля клавіатури При цьому мембрани 12 бажано виконані в такий спосіб щоб при натисканні на клавішу 2 користувач міг тактильно відчути щиглик (клік) Перетин по лінії А-А (Фіг 1) клавішного модуля 1, встановленого в поглибленні 3 у корпусі 4 мобільного телефона, показаний на Фіг 4 Під впливом пружини 14, що розтискається, заскочка 7, встановлена на осі 15, за допомогою трикутного виступу 6 і скосів 9 у корпусі 8 клавішного модуля притискає корпус 8 клавішного модуля до датчиків сили натискання 5, що встановлені у корпусі 4 мобільного телефона, забезпечуючи мінімальне початкове притиснення корпуса 8 клавішного модуля до датчиків сили натискання 5 Тут важливо відзначити, що відстань між тильною стороною корпуса 8 клавішного модуля і поверхнею поглиблення 3 у корпусі 4 мобільного телефону має бути такою, щоб навіть при розумно сильному натисканні ко На Фіг 4 також показано напрямок натискання пальцем 16 користувача на заскочку 7 з метою витягання клавішного модуля з поглиблення 3 у корпусі 4 мобільного телефона У процесі витягання клавішного модуля заскочка 7 обертається навколо осі 15 переборюючи силу пружності пружини 14, що розтискається, після чого ця ж пружина 14 довертає заскочку 7, при цьому виступ 17 заскочки 7 виштовхує корпус 8 клавішного модуля з поглиблення 3 у корпусі 4 мобільного телефона, по завершенні цього руху корпус 8 клавішного модуля займає положення, що показане на Фіг 5 На Фіг 5 показано клавішний модуль у витягнутому стані і вказано напрямок натискання пальцем 16 користувача на корпус 8 клавішного модуля для наступного встановлення його в поглиблення 3 у корпусі 4 мобільного телефона При цьому заскочка 7 знаходиться у «відкритому» стані і фіксується в такому стані пружиною 14, що розтискає Електронна схема клавіатури ВІДПОВІДНО ДО даного винаходу в кращому варіанті виконання показана на Фіг 6 і містить у собі датчики сили натискання 5, позначені як PD1, PD2, PD3 і PD4, що електрично з'єднані за допомогою провідників з електронним модулем визначення сили натискання і координат точки натискання 18, який реєструє Даний ПІДХІД дозволяє збільшити КІЛЬКІСТЬ СИМВО 58906 10 го набору з дванадцяти телефонних клавіш 2 місзміну електричних параметрів, наприклад, опору тить додаткові функціональні клавіші 24 При або ємності, датчиків сили натискання 5 під дією цьому КІЛЬКІСТЬ, форма, колір і розміщення цих натискання користувачем на поверхню 19 клавішклавіш 24, як, утім, і стандартних телефонних кланого модуля (як на клавіші, так і в проміжках між віш 2, можуть бути різними, як, наприклад, показаклавішами) і визначає координати точки натисканно на Фіг 8 Наприклад, клавіші 2 можуть бути виня 20 на даній поверхні 19, а також силу, з якою конані у формі різноманітних фігур, наприклад, користувач здійснює дане натискання При цьому тварин, зірочок, багатокутників тощо Даний клавіточкою натискання ми вважаємо таку точку на пошний модуль більш пристосований для ігор завдяверхні клавішного модуля, дія на яку з визначеною ки наявності збільшеного ігрового покажчика, сфосилою натискання, призводить до ідентичного рмованого вказівними клавішами 25, клавіші 2 розподілу сил на датчиках натискання PD1, PD2, телефонні клавіатури в процесі ігор можуть викоPD3 і PD4, як і при натисканні пальцем або іншим нувати специфічні для цих ігор функції, наприклад, об'єктом на поверхню клавішного модуля з тією же «вогонь» та ш При цьому службові клавіші 24 силою натискання Наприклад, у випадку рівноміррозміщують у нижній частині корпуса 8 клавішного ного розподілу тиску в межах області 21 зіткнення модуля пальця користувача або іншого об'єкта з поверхнею 19 клавішного модуля в процесі натискання, Інформація про вид встановленого клавішного точка натискання 20 збігається з геометричним модуля може передаватися в мобільний телефон центром області 21 за допомогою, наприклад, пазів 26 на тильному (звернутому до корпуса мобільного телефона) Дані про величину сили натискання і коордибоці корпуса 8 клавішного модуля, при цьому комнати точки натискання 20 надходять у модуль бінація цих пазів 26 унікальна для кожного виду аналізу сили натискання 22, з яким модуль визнаклавішного модуля Перетин по лінії А-А в області чення сили натискання і координат точки натиспазів 26 також показано на Фіг 8 При встановленні кання 18 електрично зв'язаний Модуль аналізу клавішного модуля в корпусі мобільного телефону сили натискання 22 визначає, чи відбувається нарозташування даних пазів 26 зчитують одним з тискання на поверхню 19, якщо так, то натискання відомих способів, наприклад, за допомогою замиякої клавіші, або яка інша дія була здійснена корикання або розмикання ВІДПОВІДНИХ пазам 26 контастувачем, перетворює дану дію в цифровий код, ктів у корпусі мобільного телефону, повідомляючи що за допомогою штерфейсного модуля 23, з яким в такий спосіб електронній схемі клавіатури про те, модуль аналізу сили натискання 22 електрично який саме вид клавішного модуля встановлено зв'язаний, надходить до інших електронних компоПри цьому, для полегшення візуальної ідентифінентів електронної схеми мобільного телефону кації виду клавішного модуля користувачем, на для наступної обробки Датчики сили натискання корпусі 8 клавішного модуля можуть бути додатко5, модуль визначення сили натискання і координат во нанесені ВСІЛЯКІ написи і малюнки, характерні точки натискання 18, модуль аналізу сили натисдля даного виду клавішного модуля Можливе такання 22, штерфейсний модуль 23 і провідники, кож додаткове зовнішнє оформлення клавішного що їх електрично з'єднують, являють собою елекмодуля з метою полегшення його візуальної ідентронні компоненти електронної схеми клавіатури тифікації користувачем, наприклад, за допомогою ВІДПОВІДНО до даного винаходу фарбування корпуса 8 клавішного модуля та/або Тут слід зазначити, що вартість змінних клавіклавіш 2 у різні кольори шних модулів у кращому варіанті виконання клавіатури ВІДПОВІДНО до даного винаходу відносно неНа Фіг 9 показано загальний вигляд клавіатури велика і може бути зрівняна чи навіть менше з клавішним модулем 1 зі службовими клавішами вартості звичайної клавіатури з мембранними пе24, сформованими у корпусі 8 клавішного модуля ремикачами, тому що дані клавішні модулі не міс1 додатково до стандартних телефонних клавіш 2, тять ніяких електронних компонентів, у тому числі а також розташування датчиків сили натискання 5 будь-яких провідників, можуть бути виготовлені з в корпусі 4 мобільного телефона у другому варіаннедорогих пластиків, і при цьому використовують ті виконання єдину для всіх клавішних модулів електронну схеТретій варіант виконання клавіатури ВІДПОВІДму клавіатури і систему підсвічення клавіш, що НО до даного винаходу показано на Фіг 10, при встановлені в корпусі мобільного телефону цьому стандартна телефонна клавіатура, сформована клавішами 2 у корпусі 8 клавішного модуля, Також слід зазначити, що, внаслідок відсутноповернута на 90 градусів за годинниковою стрілсті матриці провідників і контактів, що замикаютькою відносно звичайного положення, при цьому ся, дана клавіатура займає набагато менше місця звичайним положенням телефонної клавіатури в на друкованій платі мобільного телефону, більш мобільному телефоні ми вважаємо таке и полонадійна, менш піддана електромагнітним переження, коли напрямок верх-низ клавіатури спряшкодам і в процесі роботи сама створює менші мований уздовж більш довгої сторони корпуса моелектромагнітні перешкоди, ніж звичайні мембільного телефона Даний клавішний модуль бранні контактні клавіатури, що робить клавіатуру дозволяє більш комфортно працювати з мобільВІДПОВІДНО до даного винаходу особливо привабними телефонами, у яких більш довга сторона ливою для галузей техніки, де вимоги до надійносдисплея орієнтована уздовж більш довгої сторони ті і мінімізації електромагнітних перешкод особликорпуса 4 мобільного телефона При установці во жорсткі, наприклад, в області вимірювальної такого клавішного модуля поворот зображення на або медичної техніки дисплеї 27 мобільного телефону на 90 градусів за В другому варіанті виконання (Фіг 7) клавіатугодинниковою стрілкою може відбуватися автомара ВІДПОВІДНО до даного винаходу крім стандартно 12 11 58906 тично, тому що інформація про установку даного клавішні модулі з вбудованими в них електроннивиду клавішного модуля може бути передана елеми схемами як у телефонах з можливістю взаємоктронній схемі мобільного телефону задопомодії з електронними схемами у ВІДПОВІДНИХ клавішгою, наприклад, пазів 26 (Фіг 8) на тильному боці них модулях, так і без такої можливості (тобто в корпуса 8 клавішного модуля Даний ПІДХІД ДОЗВОбільш дешевих моделях телефонів) В останньому ЛЯЄ використовувати клавішні модулі з поворотом випадку необхідне програмне забезпечення може телефонної клавіатури відносно звичайного полобути завантажене в мобільний телефон окремо, ження на кут кратний 90 градусам Наприклад, наприклад, за допомогою Інтернету, або даний поворот клавіатури на 180 градусів дозволяє комклавішний модуль з вбудованою електронною фортно закривати дисплей мобільного телефона схемою буде інтерпретуватися електронною схедолонями при роботі з мобільним телефоном у мою мобільного телефону як клавішний модуль громадських місцях Можливі також варіанти повобез електронної схеми на підставі інформації, зароту телефонної клавіатури на довільний кут, а не кладеної в розташуванні пазів 26 (Фіг 12) тільки на кут кратний 90 градусам У той же час, клавішні модулі без електронних схем можуть однаково використовуватися як у У четвертому варіанті виконання клавіатури телефонах з можливістю взаємодії з вбудованими ВІДПОВІДНО до даного винаходу клавішний модуль електронними схемами у ВІДПОВІДНИХ клавішних (Фіг 11) виконаний у вигляді квадрата з можливісмодулях, так і без такої можливості тю встановлення в корпус мобільного телефона чотирма різними способами, а саме з поворотом У шостому варіанті виконання клавіатури ВІДклавішного модуля в площині його фронтальної ПОВІДНО до даного винаходу електронна схема поверхні з кроком 90 градусів Для реалізації цієї клавіатури додатково містить електронний модуль можливості скоси 9 і пази 26 виконані на всіх чотианалізу траєкторії дотичного руху, що є складовою рьох сторонах корпуса 8 клавішного модуля, при частиною модуля аналізу сили натискання і траєкцьому пази 26 на різних сторонах клавішного моторії дотичного руху 31 (Фіг 13), і який служить для дуля різні і несуть не тільки інформацію про вид інтерпретації траєкторії руху точки натискання по клавішного модуля, але й про орієнтацію напрямку поверхні клавішного модуля в координати покажверх-низ написів на клавішах 2 для забезпечення чика на дисплеї мобільного телефона можливості автоматичної зміни орієнтації напрямУ сьомому варіанті виконання клавіатури ВІДку верх-низ зображення на дисплеї мобільного ПОВІДНО до даного винаходу електронний модуль телефону таким чином, щоб напрямки верх-низ аналізу сили натискання і траєкторії дотичного зображення на дисплеї мобільного телефону і наруху 31 (Фіг 13), додатково містить програмні записів на клавішах 2 збігалися Додатковою перевасоби для інтерпретації траєкторії руху і координат гою даного варіанта виконання, у порівнянні з трепочаткової точки натискання на поверхню 19 у тім варіантом виконання клавіатури ВІДПОВІДНО ДО цифровий код символу, що вводиться ЗОВНІШНІЙ даного винаходу, є те, що зміну напрямку верх-низ вигляд клавішного модуля з клавішами 2 у даному клавіатури і, ВІДПОВІДНО, зображення на дисплеї варіанті виконання показаний на Фіг 14 Можливий мобільного телефону з кроком 90 градусів корисЗОВНІШНІЙ вигляд однієї з клавіш 2, а саме клавіші з тувач може здійснювати, використовуючи тільки нанесеною на неї цифрою «7» і латинськими букодин клавішний модуль вами «Р», «Q», «R» і «S» показаний на Фіг 15 При цьому стрілки 32, 33, 34 і 35 показують приблизний У п'ятому варіанті виконання клавіатури ВІДПОнапрямок руху пальця користувача від центральВІДНО до даного винаходу, що показаний на Фіг 12, ної області 36 клавіші 2 для введення символів у корпусі 8 (показаний з тильного боку, тобто з «Р», «Q», «R» і «S» ВІДПОВІДНО боку, звернутого до корпуса 4 мобільного телефону) клавішного модуля встановлюють вбудовану Важливо відзначити, що встановлення різних електронну схему 28 із групою контактів 29, розклавішних модулів в усіх варіантах виконання клаташованих на тильному боці корпуса 8 клавішного віатури ВІДПОВІДНО до даного винаходу може сумодуля, а в поглибленні 3 у корпусі 4 мобільного проводжуватися зміною графічного інтерфейсу телефону розміщують групу контактів ЗО, що відмобільного телефону, наприклад, кольорової схеповідають контактам 29, з метою забезпечення ми зображення на дисплеї, структури меню тощо електричної взаємодії вбудованої електронної Дані зміни можуть бути заздалегідь передбачені в схеми 28 з електронною схемою клавіатури і, ВІДпрограмному забезпеченні мобільного телефона, ПОВІДНО, з електронною схемою мобільного телеа можуть бути завантажені окремо користувачем, фону Можливе використання в даній електронній наприклад, за допомогою Інтернету, або можуть схемі 28 модуля енергетично незалежної пам'яті міститися безпосередньо в клавішних модулях, як дозволяє розширювати можливості програмного це було описано вище Це особливо актуально під забезпечення мобільного телефону за допомогою час випуску нових клавішних модулів, а також спевикористання програмних блоків, записаних у дацифічних, наприклад, ігрових, клавішних модулів ному модулі пам'яті електронної схеми 28 Таке для специфічних програмних продуктів, наприрішення дозволяє, поряд з встановленням клавішклад, ігор них модулів з новою розкладкою, завантажувати в Робота клавіатури ВІДПОВІДНО ДО даного винамобільний телефон нові офісні або ІНШІ, наприходу в кращому варіанті виконання відбувається в клад, ігрові, програми, які до того ж можуть макситакий спосіб При натисканні користувачем на якумально ефективно використовувати особливості небудь клавішу 2 (Фіг 2) у корпусі 8 клавішного розкладки клавіатури даного клавішного модуля модуля, відбувається зміна електричних параметрів, наприклад, опору, датчиків сили натискання 5 Тут слід зазначити, що клавіатура ВІДПОВІДНО (Фіг 6) Ступінь зміни опору кожного з датчиків сидо даного винаходу дозволяє використовувати 14 13 58906 ли натискання 5, залежно від сили натискання і або відпускає клавішу, або продовжує утримувати координат точки натискання 20 на поверхні 19 и натиснутою, від цього залежить довжина плоскої клавішного модуля, реєструють за допомогою ділянки D-E По завершенні натискання на клавіелектронного модуля визначення сили натискання шу, коли користувач відпускає клавішу, сила натиі координат точки натискання 18 скання F починає швидко зменшуватися (ділянка Е-Н) Натискання на клавішу вважається завершеСилу натискання F користувачем на поверхню ним, коли сила натискання F на клавішу стає мен19 клавішного модуля визначають як суму винише Fact У процесі зменшення сили натискання на каючих під дією пальця користувача сил натисканДІЛЯНЦІ Е-Н ня F1, F2, F3 і F4 на датчики сили натискання 5 PD1, PD2, PD3 і PD4 ВІДПОВІДНО У випадку, коли мембрани 12, що застосовуються, (ФігЗ) забезпечують стрибкоподібну зміну F= F1 + F2+ F3+ F4 (1) своєї пружності в процесі натискання на клавішу 2, Тут слід зазначити, що при відсутності натисна кривій, показаній на Фіг 16, можлива поява дікання користувачем на поверхню 19 клавішного лянок, подібних до ділянок В-С і F-G, у моменти модуля, у тому числі на клавіші, сформовані в такої стрибкоподібної зміни пружності мембрани, клавішному модулі, протягом заданого проміжку що, у свою чергу, як правило, супроводжується часу, наприклад, більш 1 секунди, значення сил щигликом (кліком) з характерним тактильним віднатискання F1, F2, F3 і F4 вважають рівними нулю чуттям У такому випадку, модуль аналізу сили Координати х і у точки натискання 20 визнанатискання 22 (Фіг 6) може бути сконфигурований чають у такий спосіб таким чином, щоб реєструвати і формувати цифх = І_х • (F2 + F3J/F (2) ровий код символу або сигналізувати про припиy=L y -(F1+F2)/F (3) нення натискання на клавішу саме в момент такої або стрибкоподібної зміни сили натискання F, тобто в х = Ц • (1 - (F1 + F4J/F) (4) момент щиглика (кліка), у процесі натискання або y=L y -(1-(F3+F4)/F) (5) відпускання клавіші клавіатури користувачем, у або такий спосіб ще більш підвищуючи комфортність х = І_х • ((F2 + F3J/F + 1 - (F1 + F4)/F)/2 (6) роботи з клавіатурою ВІДПОВІДНО ДО даного винау = Ly • ((F1 + F2)/F + 1 - (F3 + F4)/F)/2 (7) ходу, завдяки більш чіткому зворотному зв'язку При цьому метод обчислення координат х і у між виникненням тактильно відчутного щиглика і точки натискання 20 за допомогою формул (6) і (7) відгуком мобільного телефону на дію користувача є кращим через його більшу точність у всьому мо(натискання або відпускання клавіші), супроводжужливому діапазоні зміни координат х і у точки наваним, наприклад, появою очікуваного символу на тискання 20 дисплеї мобільного телефону Тут слід зазначити, Таким чином, задаючи діапазони координат х і що чутний щиглик може формуватися електроу ділянок поверхні 19 клавішного модуля, що віднною схемою клавіатури з використанням гучноповідають різним клавішам, сформованим у кламовця мобільного телефону в момент, коли сила вішному модулі, і знаючи координати х і у точки натискання F досягає величини Fact, або коли еленатискання 20, розраховані, наприклад, за допоктронна схема клавіатури реєструє згадану вище могою формул (1), (6) і (7), визначають, на яку састрибкоподібну зміну сили натискання F (тактильме клавішу, або на яку ділянку поверхні 19 клавішно відчутний щиглик) ного модуля, здійснюють натискання і з якою Слід також зазначити, що у випадку формусилою вання клавіш у вигляді графічних зображень, наКрива залежності зміни сили натискання F на приклад, букв, на ділянках у проміжках між вертиклавішний модуль від часу t у процесі натискання кально рухливими клавішами 2 із пружними на клавішу 2 схематично показана на Фіг 16 Тут мембранами 12 (Фіг 3), наприклад, стандартної слід зазначити, що у випадку натискання на поветелефонної клавіатури, дана клавіатура дозволяє рхню клавішного модуля із силою менше заданої реєструвати також натискання і на ці ділянки, як це граничної сили Fmm, електронний модуль аналізу описано вище, і в такий спосіб збільшувати КІЛЬсили натискання 22 (Фіг 6) ігнорує дане натисканКІСТЬ СИМВОЛІВ, доступних для введення одним ня У випадку ж, коли сила натискання F на повернатисканням, без необхідності формування додатхню 19 клавішного модуля більше заданої мінімакових вертикально рухливих клавіш 2 із пружними льної граничної сили Fmm і продовжує мембранами 12 збільшуватися, то електронний модуль аналізу Слід зазначити і те, що для перевірки працесили натискання 22 очікує досягнення величини здатності клавіатури в цілому досить здійснити граничної сили активації Fact (Фіг 16), і у випадку, одне натискання на будь-яку з клавіш і, у випадку, якщо координати точки натискання при цьому поякщо введений символ відповідає очікуваному, падають на ділянку поверхні 19 (Фіг 6), що налеможна бути упевненим, що і будь-який інший симжить якій-небудь клавіші, електронний модуль вол буде введений коректно, чого не можна сказааналізу сили натискання 22 формує цифровий код ти про контактні клавіатури, що вимагають перевіоперації, характерної саме для цієї клавіші, наприрки працездатності кожної з клавіш клад, цифровий код символу, зображеного на даній клавіші У випадку, якщо точка натискання не Ще однією перевагою, яка випливає з опису належить до жодної з клавіш, формування модуроботи кращого варіанта виконання клавіатури лем аналізу сили натискання 22 цифрового коду ВІДПОВІДНО до даного винаходу, є те, що клавіатура будь-якого символу або операції не відбувається цілком зберігає свою працездатність навіть при Після припинення зростання сили натискання F на повному виході з ладу, наприклад, унаслідок зноклавішу (ділянка A-D кривої на Фіг 16) користувач су, однієї чи декількох пружних мембран 12 (ФігЗ), 16 15 58906 при цьому для введення символу досить натиснуFact (Фіг 16), необхідна для спрацьовування клавіти на відповідну клавішу 2 із силою, що перевищує ші, і в той же час більше ніж мінімальна гранична Fact, чого не можна сказати про контактні клавіатусила натискання Fmm, при цьому є припустимим ри, де подібне ушкодження може призводити до короткочасний вихід за межі даного діапазону сил непередбаченого введення або неможливості натискання в процесі дотичного руху, що сполучавведення символів, що відповідають клавішам 2 з ється з натисканням, пальця по поверхні 19 клавіушкодженими пружними мембранами 12 шного модуля Абсолютну зміну координат х і у точки натискання 20, обчислених, наприклад, за Додатковою перевагою, яка також випливає з допомогою формул (1), (6) і (7), модуль аналізу опису роботи кращого варіанта виконання клавіасили натискання і траєкторії дотичного руху 31 тури ВІДПОВІДНО до даного винаходу, є те, що чутперетворює у величини вертикального і горизонливість такої клавіатури до натискання можна ретального переміщень покажчика на дисплеї мобігулювати програмно, ВІДПОВІДНО до уподобань льного телефону, і далі за допомогою штерфейскористувача, шляхом змінення заданої величини ного модуля 23 дану інформацію в цифровому Fact вигляді передають електронній схемі мобільного Робота клавіатури ВІДПОВІДНО ДО даного винателефону При цьому робота з клавіатурою в реходу в другому варіанті виконання аналогічна рожимі керування покажчиком на дисплеї мобільного боті клавіатури в кращому варіанті виконання Різтелефону аналогічна роботі із сенсорною панеллю ниця полягає в наявності службових клавіш 24 (touch pad), коли напрямок і величина переміщен(Фіг 7) та/або специфічних клавіш 25 (Фіг 8) робота ня покажчика, чи іншого керованого об'єкта на диз якими принципово не відрізняється від роботи з сплеї мобільного телефону повторює напрямок і клавішами 2 стандартні телефонні клавіатури величину дотичного переміщення, що сполучаєтьРобота клавіатури ВІДПОВІДНО ДО даного винася з натисканням, пальця користувача по поверхні ходу в третьому варіанті виконання (Фіг 10) також клавішного модуля аналогічна роботі клавіатури в кращому варіанті виконання Різниця полягає в способі утримання Робота клавіатури в сьомому варіанті викокорпуса 4 мобільного телефона в процесі роботи, нання також аналогічна роботі клавіатури в крав залежності від орієнтації клавіш 2 і, ВІДПОВІДНО, щому варіанті виконання ВІДМІННІСТЬ полягає в зображення на дисплеї 27 тім, що, завдяки наявності електронного модуля аналізу сили натискання і траєкторії дотичного Робота клавіатури ВІДПОВІДНО ДО даного винаруху 31 (Фіг 13), що вміщує модуль аналізу траєкходу в четвертому варіанті виконання (Фіг 11) анаторії дотичного руху, дана клавіатура, крім ввелогічна роботі клавіатури в кращому варіанті викодення символів за допомогою натискання на кланання Різниця полягає в тім, що за допомогою віші в клавішному модулі, реалізує можливість повороту з кроком 90 градусів клавішного модуля введення букв і службових символів за допомогою здійснюють поворот напрямку верх-низ написів на дотичного переміщення, що сполучається з натисклавішах 2 відносно більш довгої сторони мобільканням, пальця користувача по поверхні 19 клавіного телефону і, ВІДПОВІДНО, зображення на диспшного модуля, при цьому початковою точкою налеї мобільного телефону так, що напрямки верхтискання і траєкторією такого руху задають, який низ зображення на дисплеї мобільного телефону і саме символ буде введений При цьому інформанаписів на клавішах 2 збігаються, незалежно від ція про координати точки натискання 20 (Фіг 13) з кута повороту клавішного модуля електронного модуля визначення сили натискання Робота клавіатури ВІДПОВІДНО ДО даного винаі координат точки натискання 18 надходить в елекходу в п'ятому варіанті виконання (Фіг 12) також тронний модуль аналізу сили натискання і траєканалогічна роботі клавіатури в кращому варіанті торії дотичного руху 31 у цифровому виді в режимі виконання Різниця полягає в тім, що наявність реального часу з заданим часовим інтервалом у додаткового програмного забезпечення у вбудовигляді трьох чисел, що відповідають силі натисваній електронній схемі 28 дозволяє адаптувати кання і координатам х і у точки натискання 20 на інтерфейс і спосіб роботи мобільного телефону до поверхні 19 клавішного модуля ВІДПОВІДНО На підконкретного клавішного модуля, у тому числі з ставі цих даних електронний модуль аналізу сили метою максимально ефективного використання натискання і траєкторії дотичного руху 31 визначає особливостей розкладки клавіатури, що властива початкову точку натискання і траєкторію дотичного даному клавішному модулю руху по поверхні 19 клавішного модуля і порівнює Робота клавіатури ВІДПОВІДНО ДО даного винацю інформацію з розміщеною в електронному моходу в шостому варіанті виконання (Фіг 13) також дулі аналізу сили натискання і траєкторії дотичноаналогічна роботі клавіатури в кращому варіанті го руху 31 електронною таблицею символів, ВІДПОвиконання ВІДМІННІСТЬ полягає в тім, що, завдяки ВІДНО до якої парам «початкова точка натискання наявності електронного модуля аналізу сили натитраєкторія дотичного руху» однозначно ставляться скання і траєкторії дотичного руху 31, що включає у ВІДПОВІДНІСТЬ визначені символи Таблицю симмодуль аналізу траєкторії дотичного руху, дана волів розміщують в окремому блоці пам'яті електклавіатура, крім введення символів за допомогою ронного модуля аналізу сили натискання і траєкнатискання на клавіші в клавішному модулі, реаліторії дотичного руху 31, і вона може бути змінена зує можливість виконання довільних вказівних шляхом завантаження зміненої таблиці символів у операцій, за допомогою дотичного переміщення, цей блок пам'яті Електронний модуль аналізу сищо сполучається з натисканням, пальця користули натискання і траєкторії дотичного руху 31 обровача по поверхні 19 клавішного модуля При цьому бляє дані, що надходять у нього з електронного бажано, щоб сила натискання F на поверхню 19 модуля визначення сили натискання і координат клавішного модуля була менше, ніж сила активації 18 17 58906 точки натискання 18, ВІДПОВІДНО ДО закладеного в великим пальцем руки, якою користувач утримує додаткові програмні засоби електронного модуля мобільний телефон, використовуючи при цьому аналізу сили натискання і траєкторії дотичного для введення кожного із символів один простий, руху 31 алгоритму, що показаний на Фіг 17 Слід інтуїтивно зрозумілий рух пальця (один рух на сизазначити, що, ВІДПОВІДНО ДО ЦЬОГО алгоритму, у мвол), що є перевагою даного варіанта виконання, випадку, якщо згаданій вище парі «початкова точтому що відпадає необхідність багаторазово натика натискання -траєкторія дотичного руху» не відскати на клавішу для введення одного символу повідає жоден із символів у таблиці символів, або (надмірне навантаження на палець) чи використоякщо дотичний рух продовжувався довше задановувати спеціальний стилус для рукописного ввего максимального проміжку часу, введення вважадення символів (обидві руки мають бути задіяні), ється невизначеним, і введення символу не відбуяк це пропонують робити виробники деяких модевається У той же час введення цифр 0-9, а також лей мобільних телефонів Іншою перевагою даносимволів * і # здійснюють за допомогою достатньо го варіанта виконання клавіатури ВІДПОВІДНО ДО сильного натискання на відповідну клавішу 2 даного винаходу є те, що дане рішення також (Фіг 14) подібно тому, як це відбувається в кращобільш зручне, ніж використання так званого словму варіанті виконання клавіатури ВІДПОВІДНО ДО ника Т9, тому що користувач у пропонованому даного винаходу Тут важливо відзначити, що ввеваріанті виконання клавіатури ВІДПОВІДНО ДО данодення інших символів, крім символів стандартної го винаходу із самого початку введення бачить на телефонної клавіатури, наприклад, букв різних екрані мобільного телефону текст, що саме ввоалфавітів і службових символів, може бути здійсдиться, а не припущення на основі словника Т9 нене користувачем за умови що сила натискання F Таким чином, заявлена сукупність істотних на поверхню клавішного модуля менше, ніж сила ознак, викладених у формулі винаходу, забезпечує активації Fact (Фіг 16), необхідна для спрацьовукористувачу можливість робити заміну клавішного вання клавіші 2, і в той же час більше ніж мінімамодуля електронної клавіатури, що заявляється, льна гранична сила натискання Fmm, при цьому без необхідності використання в ньому будь-яких введення символу, може бути здійснене одним з електронних компонентів, знижуючи тим самим чотирьох можливих способів (Фіг 15), окрім спосовартість таких клавішних модулів і дозволяючи бу, описаного в кращому варіанті виконання клавірозширити їхній асортимент завдяки можливості атури згідно із сьогоденням винаходу використання різноманітних клавішних модулів, у яких колір, розкладка клавіатури, тобто КІЛЬКІСТЬ, (1) Дотичний рух пальця (чи іншого об'єкта) від форма, колір, написи на клавішах, місце розташуцентральної області 36 клавіші 2 у напрямку знизу вання й орієнтація клавіш, можуть бути різними, вверх (стрілка 32) з наступним припиненням натипри цьому в даній клавіатурі відсутня матриця скання, провідників для зменшення впливу електромагніт(2) Дотичний рух пальця від центральної обної дії на дану клавіатуру, чим і вирішують поставласті 36 клавіші 2 у напрямку зліва направо (стріллену задачу даного винаходу Крім того, дана клака 33) з наступним припиненням натискання, віатура також дозволяє реєструвати довільне (3) Дотичний рух пальця від центральної обпереміщення пальця користувача по поверхні даласті 36 клавіші 2 у напрямку зверху вниз (стрілка ної клавіатури для керування покажчиком на дисп34) з наступним припиненням натискання, леї пристрою, у якому встановлюють дану клавіа(4) Дотичний рух пальця від центральної обтуру, з можливістю зручного, інтуїтивно ласті 36 клавіші 2 у напрямку справа наліво (стрілзрозумілого введення різноманітних символів ка 35) з наступним припиненням натискання, Можливі Й ІНШІ варіанти дотичного руху по поНезважаючи на те, що даний винахід описує верхні корпуса 8 клавішного модуля (Фіг 14), надекілька описаних вище варіантів його виконання, приклад, від периферії клавіш до їхнього центра, у той же час він не обмежується зазначеними вачи прямолінійний рух між центрами різних клавіш, ріантами його виконання, представленими в описі, чи різні зиґзаґоподібні рухи і т п а поширюється на ІНШІ МОЖЛИВІ варіанти, що задовольняють основним пунктам формули даного У випадку, якщо в процесі введення символів винаходу за допомогою дотичного руху сила натискання F перевищує величину заданої сили активації Fact, і Незважаючи нате, що в описі даного винаходу при цьому точка натискання знаходиться в області переважно згадується мобільний телефон, фахіводнієї з клавіш, то здійснюють введення символу цеві має бути зрозуміло, що конструктивні ознаки телефонної клавіатури, зображеного на цій клавіелектронної клавіатури, що заявляється, дозвоші, тобто одного із символів 0-9, * чи #, у противляють промислово використовувати и в широкому ному випадку перевищення значення сили натисспектрі різноманітних пристроїв, що потребують кання Fact У процесі дотичного руху ігнорують У ручного введення інформації мобільні телефони, той же час, у даному варіанті виконання можливий персональні цифрові помічники, пульти дистанційтакий алгоритм роботи модуля аналізу сили натиного керування, банкомати, усіляке вимірювальне скання і траєкторії дотичного руху 31 (Фіг 13), при устаткування тощо Електронна клавіатура, що якому перевищення значення сили натискання Fact заявляється, дозволяє широко використовувати и у процесі дотичного руху ігнорують у будь-якому у промисловості в умовах сучасного виробництва випадку, за умови, що довжина дотичного руху електронних пристроїв з використанням існуючого перевищила визначене мінімальне значення устаткування, недорогих матеріалів і не потребує для її виробництва спеціальної підготовки фахівців Тут слід зазначити, що клавіатура в даному в області електроніки варіанті виконання зручна для введення всієї сукупності зображених на цій клавіатурі символів 19 20 58906 10 21 58906 ФІГ. 22 23 58906 23 24 25 58906 26 27 58906 28 29 58906 ЗО 31 58906 Л 20 32 33 58906 34 35 Комп'ютерна верстка А Крулевський 58906 36 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
