Пристрій для визначення рухливості зубів

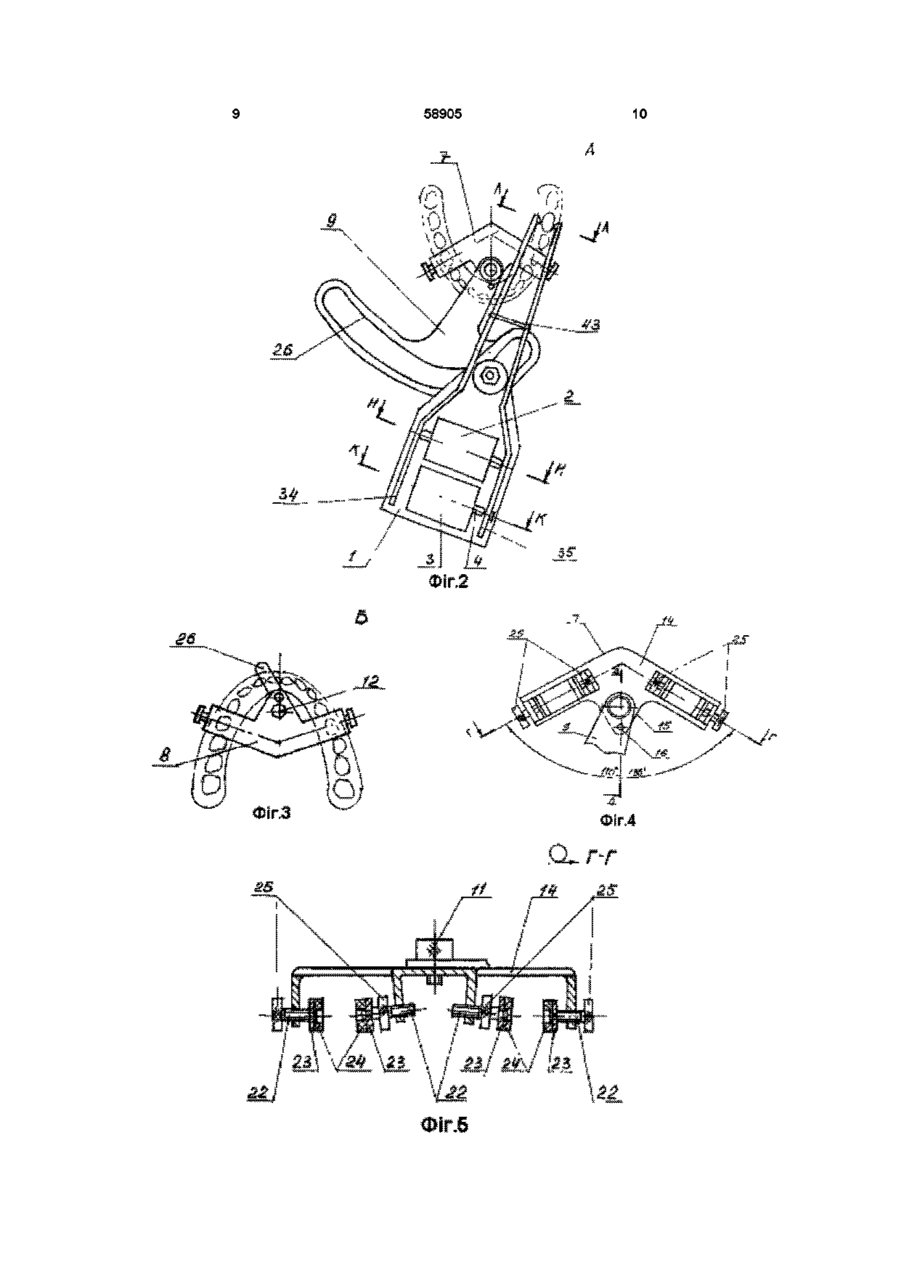

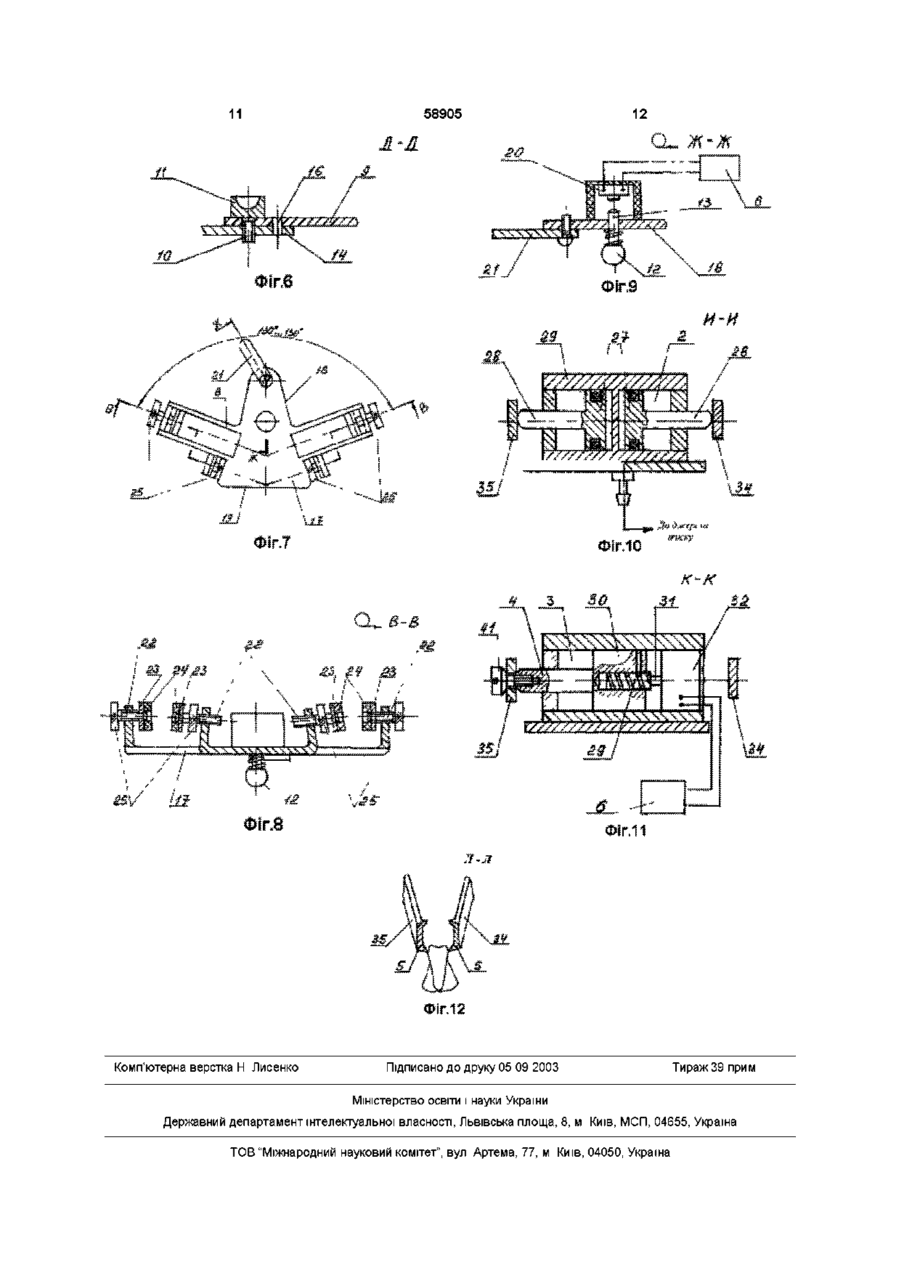

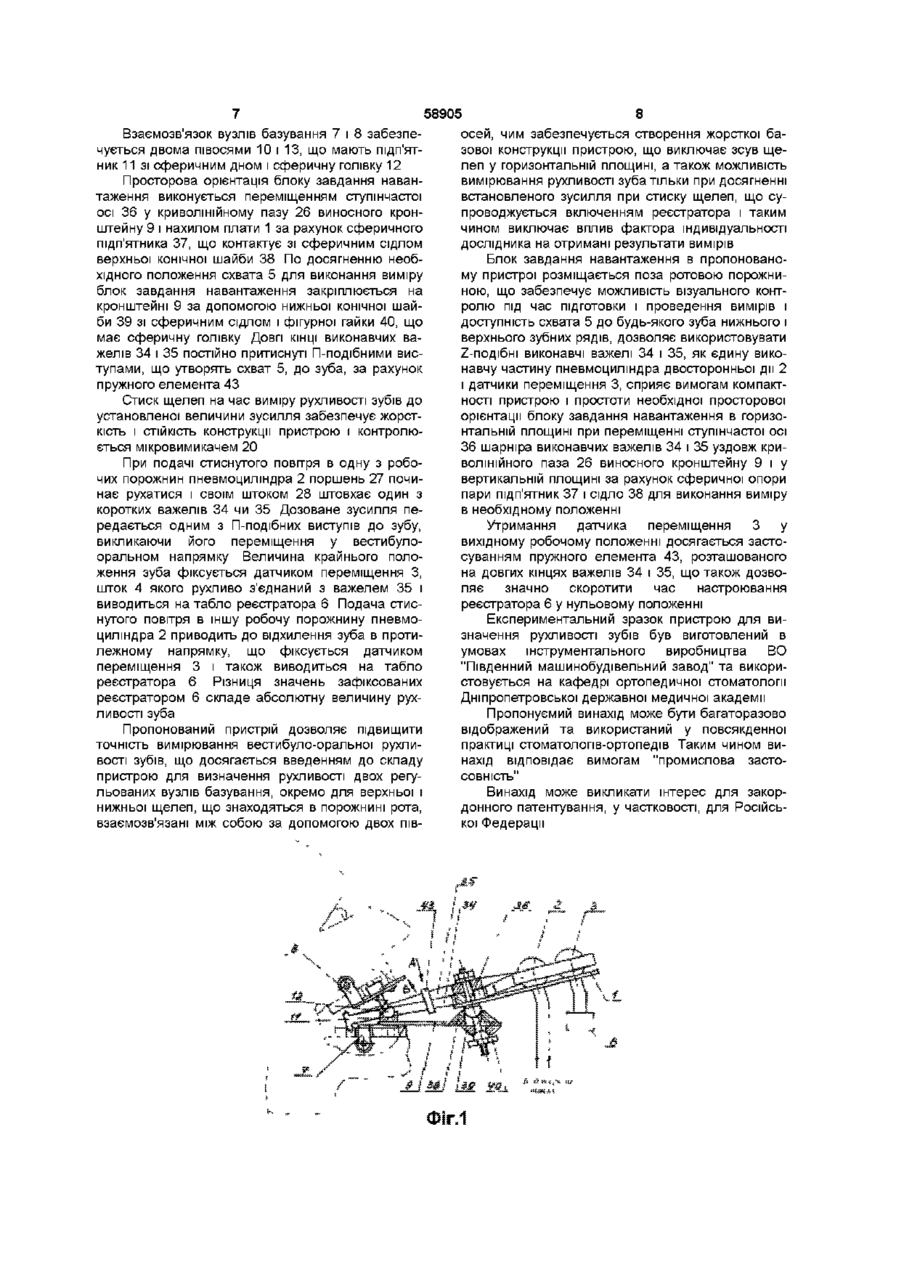

Пристрій для визначення рухливості зубів, що містить блок задания навантаження, датчик переміщення зі штоком, схват і реєстратор, який відрізняється тим, що введено вузли базування окремо для нижньої і верхньої щелеп, які установлені на виносному кронштейні один над одним на 2-х півосях, при цьому ПІВВІСЬ вузла базування на нижній щелепі має підп'ятник зі сферичним дном, з яким взаємодіє сферична головка ПІВОСІ вузла базування на верхній щелепі, кожен вузол базування складається з пластини кутової форми з відігнутими краями та установленими на них 4-ма регульованими упорами, при цьому пластина на нижній щелепі має кут 110°- 130° і виступ з фіксатором для виносного кронштейна, а пластина на верхній щелепі має кут 130°- 150° і виступ, на якому встановлений мікровимикач, взаємодіючий зі сферичним торцем підпружиненої ПІВОСІ вузла базування на верхній щелепі, вихід якого з'єднаний із входом реєстратора, і опірна пластина для контакту з зубами і консольний виступ з відігнутими краями для 2-х регульованих упорів, контактуючих з піднебінням, кожний з регульованих упорів складається зі стрижня з різьбою, на одному КІНЦІ якого завальцьована шайба з пружним елементом, і головки з насічкою, при цьому головка з насічкою розміщена на іншому КІНЦІ стрижня або між завальцьованою шайбою й іншим кінцем стрижня, виносний кронштейн складається з пластини, у якій виконаний криволінійний паз для просторової установки блока задания навантаження й отвір під фіксатор пластини вузла базування на нижній щелепі, блок задания навантаження виконаний у вигляді плати з установленим на ній із зовнішньої сторони пневмоциліндром двосторонньої дії, датчика переміщення зі штоком і 2-х важелів, з'єднаних шарнірно, при цьому вісь шарніра встановлена перпендикулярно платі, що зв'язана з виносним кронштейном ступінчастою віссю, при цьому пневмоциліндр двосторонньої дії містить 2 поршні і 2 штоки, розміщених в одному корпусі, приєднаному пневмомережею до джерела тиску, датчик переміщення зі штоком обладнаний гвинтовою парою, з'єднаною з повзуном резистора перемінного опору, вихід якого з'єднаний із входом реєстратора, важелі виконані Z-подібноі форми, між короткими плечима яких поруч розміщені пневмоциліндр двосторонньої дії і датчик переміщення зі штоком, при цьому штоки пневмоциліндра встановлені з можливістю взаємодії з короткими плечима важелів, а шток датчика переміщення рухливо з'єднаний з одним з важелів через паз важеля і виступ чи гвинт на штоку, схват утворений загостреними П-подібними виступами, виконаними на довгих кінцях важелів, охоплених пружним елементом чи підпружинених, ступінчаста вісь виконана змінного діаметра, обладнана сферичним підп'ятником, верхньою і нижньою конічними шайбами зі сферичним сідлом кожна і фігурною гайкою, обладнаною сферичною головкою, взаємодіючою зі сферичним підп'ятником Винахід відноситься до стоматологічної медичної техніки і може знайти застосування при діагностиці стану пародонта і виборі раціональної конструкції протезу Найближчим по технічній сутності і результату, що досягається при використанні, є «Пристрій для визначення рухливості зубів» (авт св СРСР №1648444, А61С19/04, бюл №18, 15 0591р), що містить блок завдання навантаження, котушку індуктивності з феромагнітним сердечником, вимірювальний шток, а також датчик переміщення штока і реєстратор, у якому введені стрижень і джерело світла, блок завдання навантаження, що виконаний у вигляді послідовно з'єднаних джерела живлення, генератора низьких частот і комутатора, з'єднаного з котушкою індуктивності, виконаної у вигляді двох секцій із сердечником, жорстко з'єднаним зі стрижнем, постаченим еластичним пружним охватом і вимірювальним штоком, що має паз, у якому встановлений рухливий волокон ю о о> 00 ю 58905 ний світловод, з єднаний із джерелами світла і встановлений напроти датчика переміщення штока, виконаного у вигляді нерухомих волоконних світловод їв, ВИХІДНІ КІНЦІ яких встановлені на вимірювальній шкалі реєстратора Негативною особливістю відомого пристрою є залежність точності виміру від діаметру світлових волокон і точності їхнього укладання, необхідності Збільшення світлової плями, метод завдання навантаження не дозволяє визначити реальну величину рухливості зуба, тобто метод виміру є відносним Конструкція пристрою-прототипу складна і громіздка, не може бути розташована у порожнині рота, через що можливим є вимір тільки доступних ззовні зубів Пристрій не має механізму базування, наявність еластичного пружного схвату не забезпечує передачу навантаження, що задається на зуб, що знижує вірогідність навіть відносного виміру В основу винаходу поставлена задача збільшення точності вимірювання за рахунок прямого виміру стану опорно-утримуючої системи зуба та розширення діапазону вимірювань за рахунок забезпечення доступу до усіх ВІДДІЛІВ зубного ряду Задача, що поставлена, вирішується тим, що в пристрої для визначення рухливості зубів, що містить блок завдання навантаження, датчик переміщення зі штоком, схват і реєстратор, згідно винаходу введені вузли базування окремо для нижньої і верхньої щелеп, які установлені на виносному кронштейні один над іншим на 2-х ПІВВІСЯХ, при цьому ПІВВІСЬ вузла базування на нижній щелепі має підп'ятник ЗІ сферичним дном, з яким взаємодіє сферична голівка ПІВОСІ вузла базування на верхній щелепі, кожен вузол базування складається з пластини кутової форми з відігнутими краями та установленими на них 4-ма регульованими упорами, при цьому пластина на нижній щелепі має кут 110° 130° і виступ з фіксатором для виносного кронштейну, а пластина на верхній щелепі має кут 130° 150° і виступ, на якому встановлений мікровимикач, взаємодіючий зі сферичним торцем підпружиненої ПІВОСІ вузла базування на верхній щелепі і вихід якого з'єднаний із входом реєстратора, і опорна пластина для контакту з зубами і консольний виступ для 2-х регульованих упорів, контактуючих з піднебінням, кожний з регульованих упорів складається зі стрижня з різьбленням, на одному КІНЦІ якого завалькована шайба з пружним елементом, і голівки з насічкою, при цьому голівка з насічкою розташована на іншому КІНЦІ стрижня або між завалькованою шайбою й іншим кінцем стрижня, виносний кронштейн складається з пластини, у якій виконаний криволінійний паз для просторової установки блоку завдання навантаження й отвір під фіксатор пластини вузла базування на нижній щелепі, блок завдання навантаження виконаний у вигляді плати з установленими на ній із зовнішньої сторони пневмоциліндром двосторонньої дії, датчика переміщення зі штоком і 2-х важелів, з'єднаних шарнірне, при цьому вісь шарніра встановлена перпендикулярно платі, що зв'язана з виносним кронштейном ступінчастою віссю, при цьому пневмоциліндр двосторонньої дії містить 2 поршні і 2 штоки, розміщених в одному корпусі, приєднаному пневмомережею до джерела тиску, датчик переміщення зі штоком постачений гвинтовою парою, з'єднаною з повзуном резистора перемінного опору, вихід якого з'єднаний із входом реєстратора, важелі виконані Z-подібноі форми, між короткими плічми яких поруч розміщені пневмоциліндр двосторонньої дії і датчик переміщення зі штоком, при цьому штоки пневмоциліндра встановлені з можливістю взаємодії з короткими плічми важелів, а шток датчика переміщення рухливо з'єднаний з одним з важелів через паз важеля і виступ чи гвинт на штоку, схват утворений загостреними П-подібними виступами, виконаними на довгих кінцях важелів, охоплених пружним елементом чи підпружнених, ступінчаста вісь виконана перемінного діаметра, постачена сферичним підп'ятником, верхньою і нижньою конічними шайбами зі сферичним сідлом кожна і фігурною гайкою, постаченою сферичною голівкою, взаємодіючою зі сферичним підп'ятником, ЩО ДОЗВОЛЯЄ збільшити точність вимірювання за рахунок прямого виміру стану опорно-утримуючої системи зуба та розширити діапазон вимірювань за рахунок забезпечення доступу до усіх ВІДДІЛІВ зубного ряду За наявними в заявника відомостями пропонована сукупність ознак, що характеризують сутність винаходу, невідома з рівня техніки Отже, винахід відповідає критерію «новизна» Загальними ознаками пристрою для визначення рухливості зубів, що заявляється, є наявність блоку завдання навантаження, датчика переміщення зі штоком, схвата і реєстратора ВІДМІТНИМИ ознаками є те, що в пристрій для визначення рухливості зубів введені вузли базування окремо для нижньої і верхньої щелеп, що установлені на виносному кронштейні один над другим на 2-х ПІВВІСЯХ, при цьому ПІВВІСЬ вузла базування на нижній щелепі має підп'ятник зі сферичним дном, з яким взаємодіє сферична голівка ПІВОСІ вузла базування на верхній щелепі, кожен вузол базування складається з пластини кутової форми з відігнутими краями та установленими на них 4-ма регульованими упорами, при цьому пластина на нижній щелепі має кут 110° 130° і виступ з фіксатором для виносного кронштейну, а пластина на верхній щелепі має кут 130° 150°, і виступ, на якому встановлений мікровимикач, взаємодіючий зі сферичним торцем під пружиненої ПІВОСІ вузла базування на верхній щелепі і вихід якого з'єднаний із входом реєстратора, і опорна пластина для контакту з зубами і консольний виступ для 2-х регульованих упорів, що контактують з піднебінням, кожний з регульованих упорів складається зі стрижня з різьбленням, на одному КІНЦІ якого завалькована шайба з пружним елементом, і голівки з насічкою, при цьому голівка з насічкою розташована на іншому КІНЦІ стрижня або між завалькованою шайбою й іншим Кінцем стрижня, виносний кронштейн складається з пластини, у якій виконаний криволінійний паз для просторової установки блоку завдання навантаження й отвір під фіксатор пластини вузла базування на нижній щелепі, блок завдання навантаження виконаний у вигляді плати з установленими на ній із зовнішньої сторони пневмоциліндром двосторонньої дії, датчика переміщення зі штоком і 2-х важелів, з'єднаних шарнірне, при цьому вісь шарніра встановлена 58905 перпендикулярно платі, що звязана з виносним кронштейном ступінчастою віссю, при цьому пневмоциліндр двосторонньої дії містить 2 поршні і 2 штоки, розміщених в одному корпусі, приєднаному пневмомережею до джерела тиску, датчик переміщення зі штоком постачений гвинтовою парою, з'єднаною з повзуном резистора перемінного опору, вихід якого з'єднаний із входом реєстратора, важелі виконані Z-подібноі форми, між короткими плічми яких поруч розміщені пневмоциліндр двосторонньої дії і датчик переміщення зі штоком, при цьому штоки пневмоциліндра встановлені з можливістю взаємодії з короткими плічми важелів, а шток датчика переміщення рухливо з'єднаний з одним з важелів через паз важеля і виступ чи гвинт на штоку, схват утворений загостреними Пподібними виступами, виконаними на довгих кінцях важелів, охоплених пружним елементом чи підпружнених, ступінчаста вісь виконана перемінного діаметра, постачена сферичним підп'ятником, верхньою і нижньою конічними шайбами зі сферичним сідлом кожна і фігурною гайкою, постаченою сферичною голівкою, взаємодіючою зі сферичним підп'ятником Сутність винаходу, що заявляється, не випливає явно для фахівця з відомого рівня техніки Сукупність ознак, що характеризують відоме рішення не забезпечує досягнення нових властивостей і тільки наявність ВІДМІТНИХ ознак винаходу дозволяє одержати нові властивості, технічний результат Отже, пропонований винахід відповідає критерію «винахідницький рівень» Винахід пояснюється графічно, де на кресленнях надані на фігурі 1 - вузли базування для верхньої і нижньої щелеп на виносному кронштейні з блоком завдання навантаження, на фігурі 2 - вид А (вузол базування на нижній щелепі, виносний кронштейн із блоком завдання навантаження), на фігурі 3 - вид Б (вузол базування на верхній щелепі), на фігурі 4 - вузол базування на нижній щелепі, на фігурі 5 - розріз Г-Г фігури 4, на фігурі 6 - розріз Д-Д фігури 4, на фігурі 7 - вузол базування на верхній щелепі, на фігурі 8 - розріз В-В фігури 7, на фігурі 9 - розріз Ж-Ж фігури 7, на фігурі 10 - розріз И-И фігури 2, на фігурі 11 - розріз К-К фігури 2, на фігурі 12 - розріз Л-Л фігури 2 Пристрій для визначення рухливості зубів містить блок завдання навантаження у вигляді плати 1 з установленими на ній пневмоциліндром двосторонньої дії 2, датчика переміщення 3 зі штоком 4, схват 5 і реєстратор 6 ( конструкція та принципова блок-схема не розкриваються та не відображені) У пристрій введені вузли базування 7, 8 окремо для нижньої 7 і верхньої 8 щелеп, що встановлені на виносному кронштейні 9 один над іншим на двох ПІВВІСЯХ, при цьому ПІВВІСЬ вузла базування на нижній щелепі 10 має підп'ятник 11 зі сферичним дном, з яким взаємодіє сферична голівка 12 ПІВОСІ 13 вузла базування на верхній щелепі 8 Вузол базування на нижній щелепі 7 складається з пластини кутової форми 14 (кут 110° 130°) з відігнутими краями і виступом 15 на якому закріплений фіксатор 16 для виносного кронштейна 9 Вузол базування на верхній щелепі 8 складається з пластини 17 кутової форми (кут 130° 150°) з відігнутими краями і двох виступів 18 і 19, на першому з яких установлений мікровимикач 20, взаємодіючий зі сферичним торцем підпружиненої ПІВОСІ 13 вузла базування на верхній щелепі 8 і вихід якого з'єднаний із входом реєстратора і опорна пластина 21 для контакту з зубами, на другому виступі 19 відігнуті краї На кожному вузлі базування 7 і 8 у відігнутих краях пластин 14, 17 і виступу 19 установлені 4-і регульовані упора виконані у вигляді стрижня з різьбленням 22, на одному КІНЦІ ЯКОГО завалькована шайба 23 із пружним елементом 24 і голівки з насічкою 25, що розміщається на іншому КІНЦІстрижня 22 чи між завалькованою шайбою 23 і іншим кінцем стрижня 22 Виносний кронштейн 9 являє собою фасонну пластину, у якій виконаний криволінійний паз 26 для просторової установки блоку завдання навантаження й отвір під фіксатор 16 пластини 14 вузла базування на нижній щелепі 7 Вхідний у блок завдання навантаження пневмоциліндр двосторонньої дії 2 містить два поршні 27 і два штоки 28, розміщених в одному корпусі 29, приєднаному пневмомережею до джерела тиску, датчик переміщення 3 зі штоком 4 постачений парою гвинт 29 - гайка ЗО, що перетворює поступальне переміщення штока 4 в обертальний рух повзуна 31 резистора перемінного опору 32, вихід якого з'єднаний із входом реєстратора 6 Виконавчі важелі 34 і 35 виконані Z-подібноі форми і шарнірно встановлені на ступінчастій осі 36 перемінного діаметра, що постачена сферичним підп'ятником 37, контактуючим з верхньою конічною шайбою зі сферичним сідлом 38 і закріплюється на кронштейні 9 за допомогою нижньої конічної шайби 39 зі сферичним сідлом і фігурної гайки 40, постаченою сферичною голівкою Розміщені між короткими плічми важелів 34 і 35 штоки 28 пневмоциліндра 2 вільно взаємодіють з ними, а шток датчика переміщення рухливо з'єднаний з важелем 35 через паз важеля і гвинт 41 на штоку 4 Схват 5 утворений загостреними П-подібними виступами, виконаними на довгих кінцях важелів 34 і 35, охоплених пружним елементом 43 Пристрій працює в такий спосіб У залежності від розташування об'єкта виміру в ЛІВІЙ чи правій частині ротової порожнини виконується установка виносного кронштейну 9 на фіксаторі 16 і кріплення його на вузлі базування для нижньої щелепи 7 за допомогою ПІВОСІ 10 і установка з фіксацією опорної пластини 21 вузла базування на верхній щелепі 8 Після чого виконується індивідуальна установка вузлів базування 7, 8 окремо для верхньої 8 і нижньої 7 щелеп за допомогою 4-х регульованих упорів, що контактують пружними елементами 24 із площадками найбільш твердих ділянок ротової порожнини 58905 Взаємозв'язок вузлів базування 7 і 8 забезпечується двома півосями 10 і 13, що мають підп'ятник 11 зі сферичним дном і сферичну голівку 12 Просторова орієнтація блоку завдання навантаження виконується переміщенням ступінчастої осі 36 у криволінійному пазу 26 виносного кронштейну 9 і нахилом плати 1 за рахунок сферичного підп'ятника 37, що контактує зі сферичним сідлом верхньої конічної шайби 38 По досягненню необхідного положення схвата 5 для виконання виміру блок завдання навантаження закріплюється на кронштейні 9 за допомогою нижньої конічної шайби 39 зі сферичним сідлом і фігурної гайки 40, що має сферичну голівку Довгі КІНЦІ виконавчих важелів 34 і 35 постійно притиснуті П-подібними виступами, що утворять схват 5, до зуба, за рахунок пружного елемента 43 Стиск щелеп на час виміру рухливості зубів до установленої величини зусилля забезпечує жорсткість і СТІЙКІСТЬ конструкції пристрою і контролюється мікровимикачем 20 При подачі стиснутого повітря в одну з робочих порожнин пневмоциліндра 2 поршень 27 починає рухатися і своїм штоком 28 штовхає один з коротких важелів 34 чи 35 Дозоване зусилля передається одним з П-подібних виступів до зубу, викликаючи його переміщення у вестибулооральном напрямку Величина крайнього положення зуба фіксується датчиком переміщення З, шток 4 якого рухливо з'єднаний з важелем 35 і виводиться на табло реєстратора 6 Подача стиснутого повітря в іншу робочу порожнину пневмоциліндра 2 приводить до відхилення зуба в протилежному напрямку, що фіксується датчиком переміщення 3 і також виводиться на табло реєстратора 6 Різниця значень зафіксованих реєстратором 6 складе абсолютну величину рухливості зуба Пропонований пристрій дозволяє підвищити точність вимірювання вестибуло-оральної рухливості зубів, що досягається введенням до складу пристрою для визначення рухливості двох регульованих вузлів базування, окремо для верхньої і нижньої щелеп, що знаходяться в порожнині рота, взаємозв'язані між собою за допомогою двох пів 8 осей, чим забезпечується створення жорсткої базової конструкції пристрою, що виключає зсув щелеп у горизонтальній площині, а також можливість вимірювання рухливості зуба тільки при досягненні встановленого зусилля при стиску щелеп, що супроводжується включенням реєстратора і таким чином виключає вплив фактора індивідуальності дослідника на отримані результати вимірів Блок завдання навантаження в пропонованому пристрої розміщається поза ротовою порожниною, що забезпечує можливість візуального контролю під час підготовки і проведення вимірів і доступність схвата 5 до будь-якого зуба нижнього і верхнього зубних рядів, дозволяє використовувати Z-подібні виконавчі важелі 34 і 35, як єдину виконавчу частину пневмоциліндра двосторонньої дії 2 і датчики переміщення 3, сприяє вимогам компактності пристрою і простоти необхідної просторової орієнтації блоку завдання навантаження в горизонтальній площині при переміщенні ступінчастої осі 36 шарніра виконавчих важелів 34 і 35 уздовж криволінійного паза 26 виносного кронштейну 9 і у вертикальній площині за рахунок сферичної опори пари підп'ятник 37 і сідло 38 для виконання виміру в необхідному положенні Утримання датчика переміщення 3 у вихідному робочому положенні досягається застосуванням пружного елемента 43, розташованого на довгих кінцях важелів 34 і 35, що також дозволяє значно скоротити час настроювання реєстратора 6 у нульовому положенні Експериментальний зразок пристрою для визначення рухливості зубів був виготовлений в умовах інструментального виробництва ВО "Південний машинобудівельний завод" та використовується на кафедрі ортопедичної стоматології Дніпропетровської державної медичної академії Пропонуємий винахід може бути багаторазово відображений та використаний у повсякденної практиці стоматолопв-ортопедів Таким чином винахід відповідає вимогам "промислова застосовність" Винахід може викликати інтерес для закордонного патентування, у частковості, для Російської Федерації 58905 10 11 58905 12 ФІГ.11 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
