Фасад і/або дах з ущільненням, що має вставку

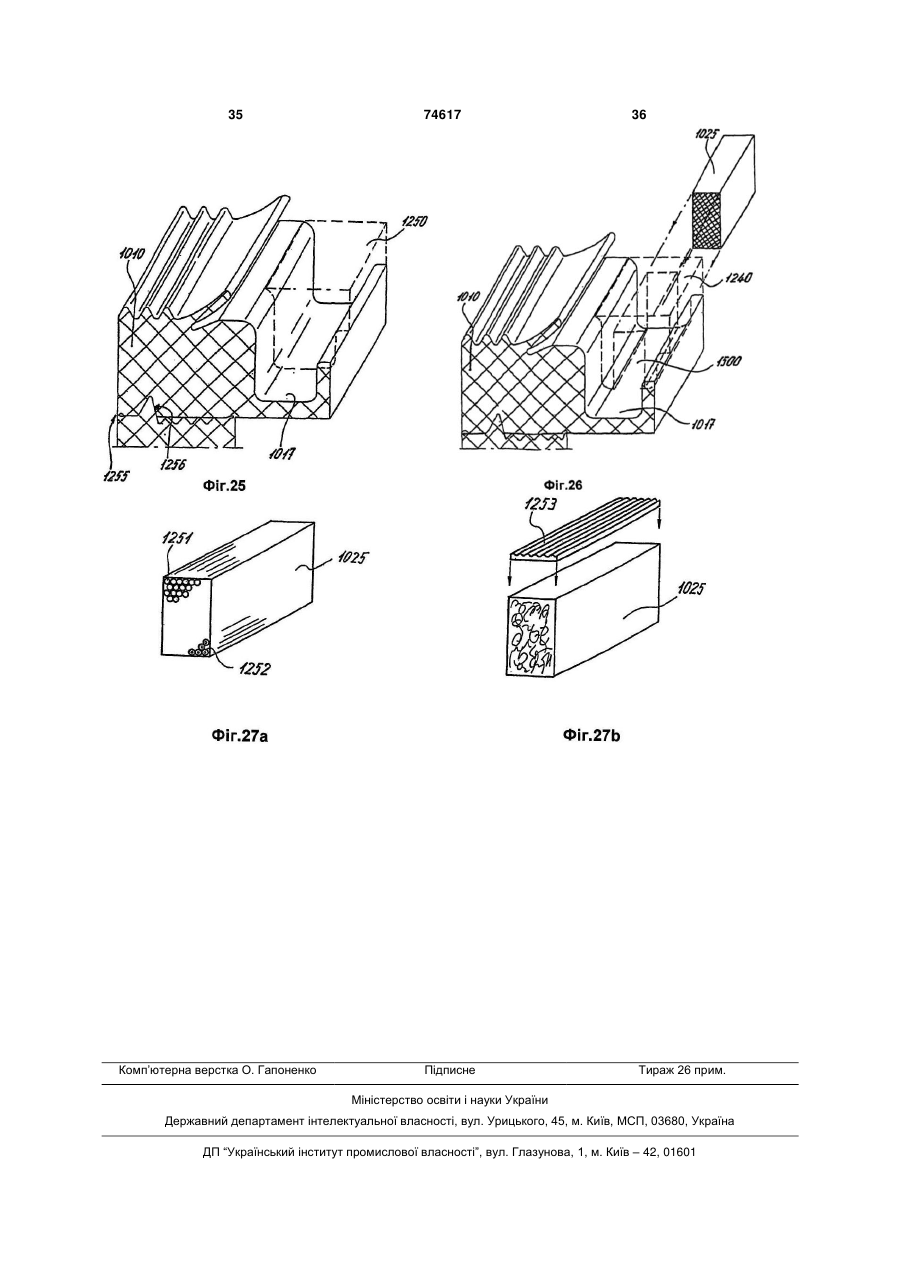

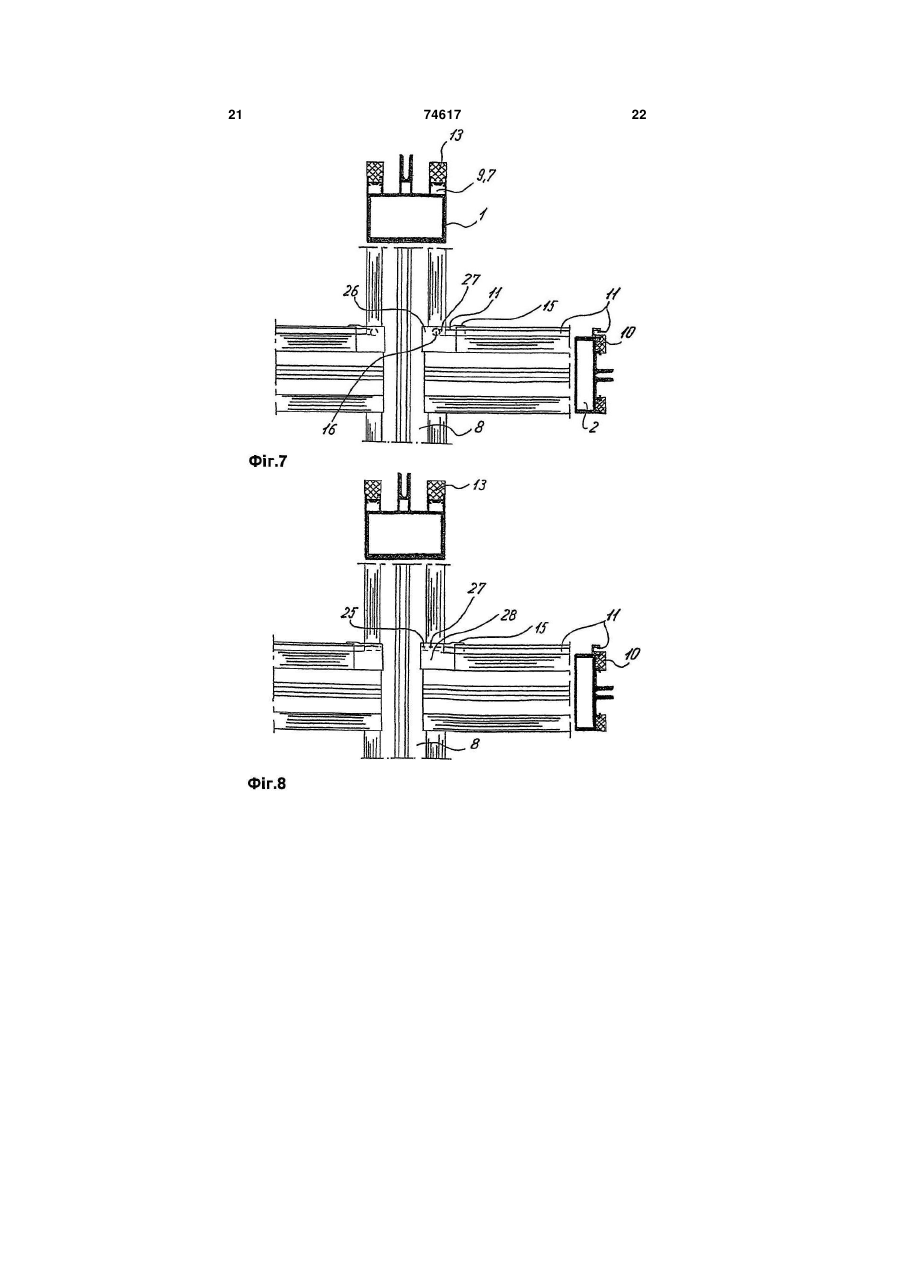

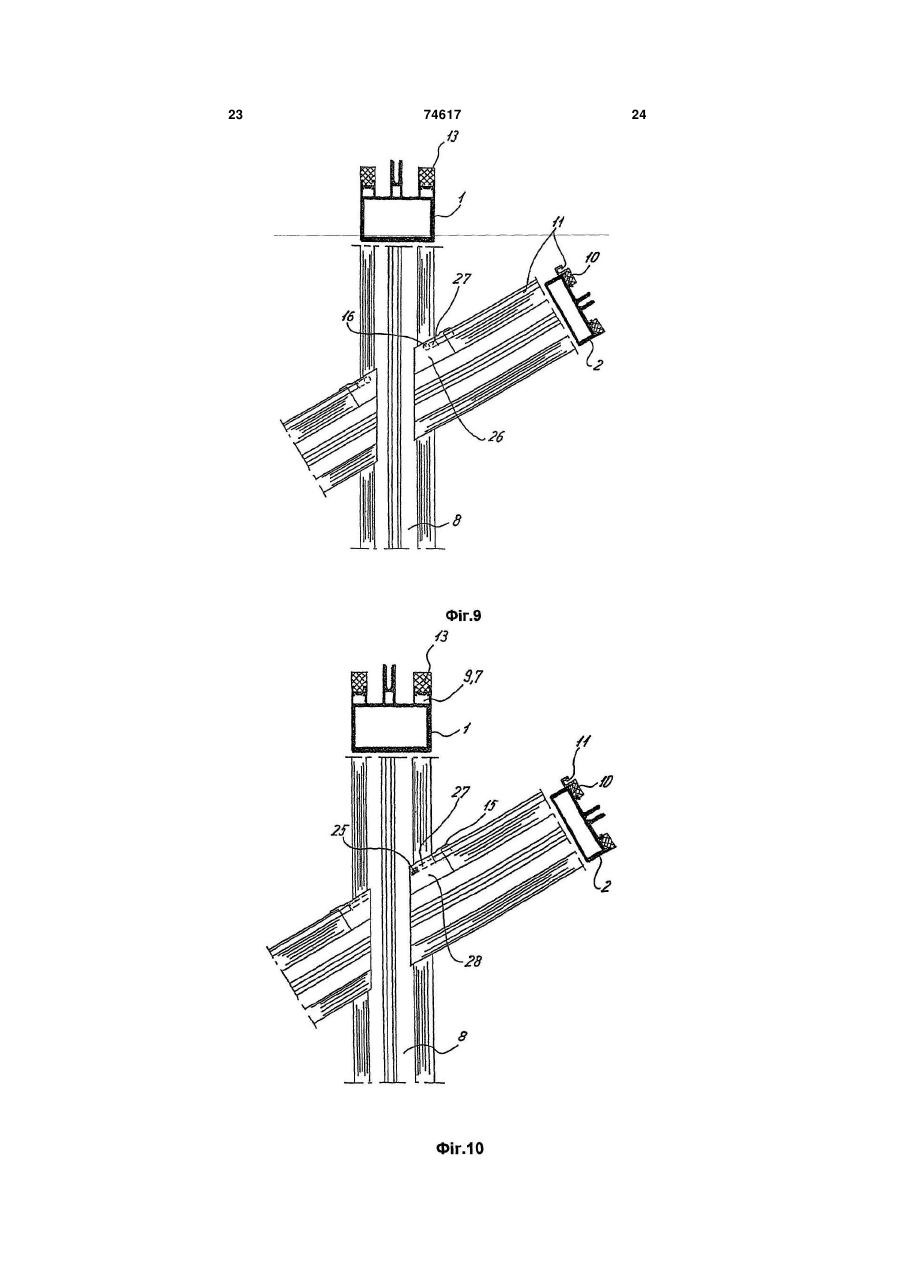

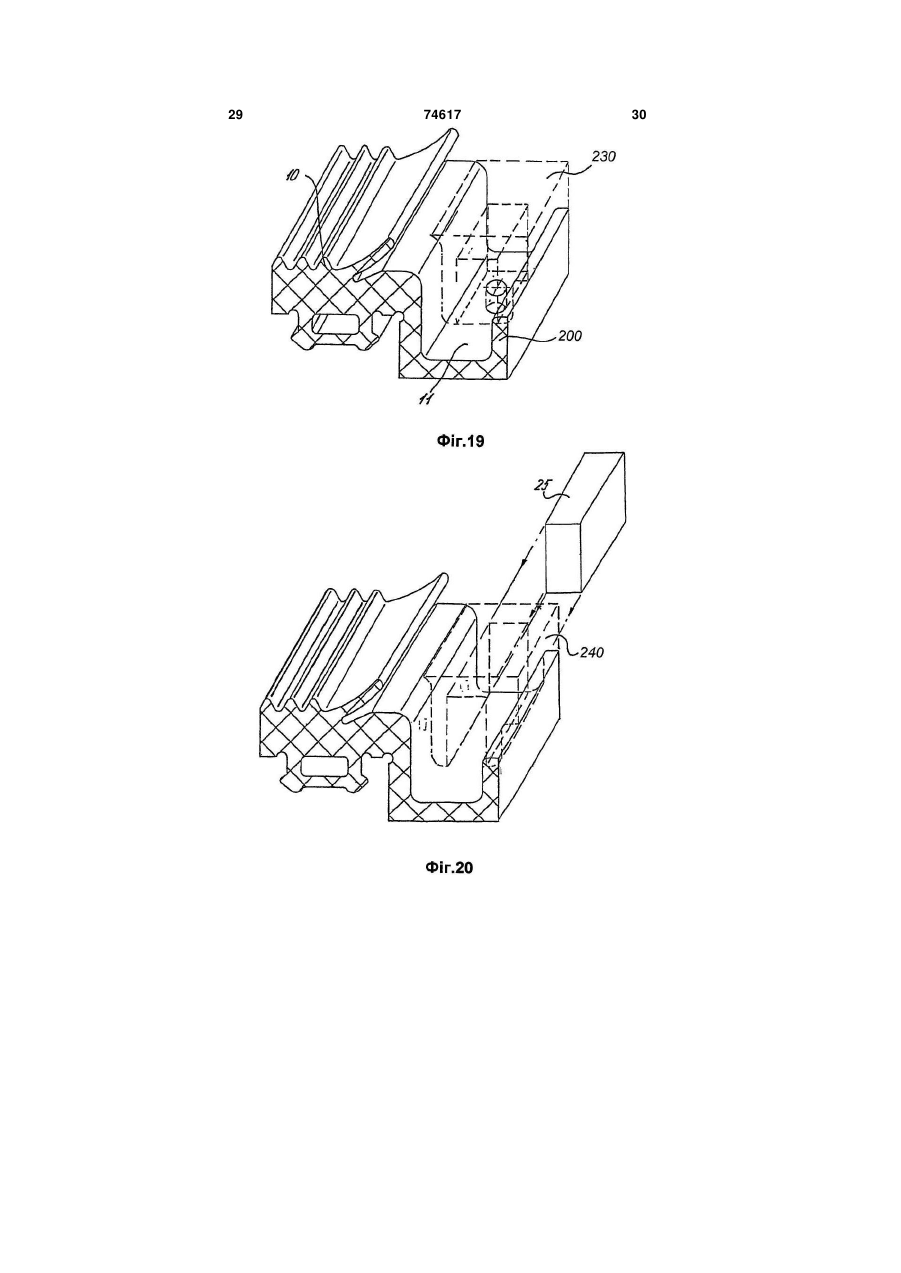

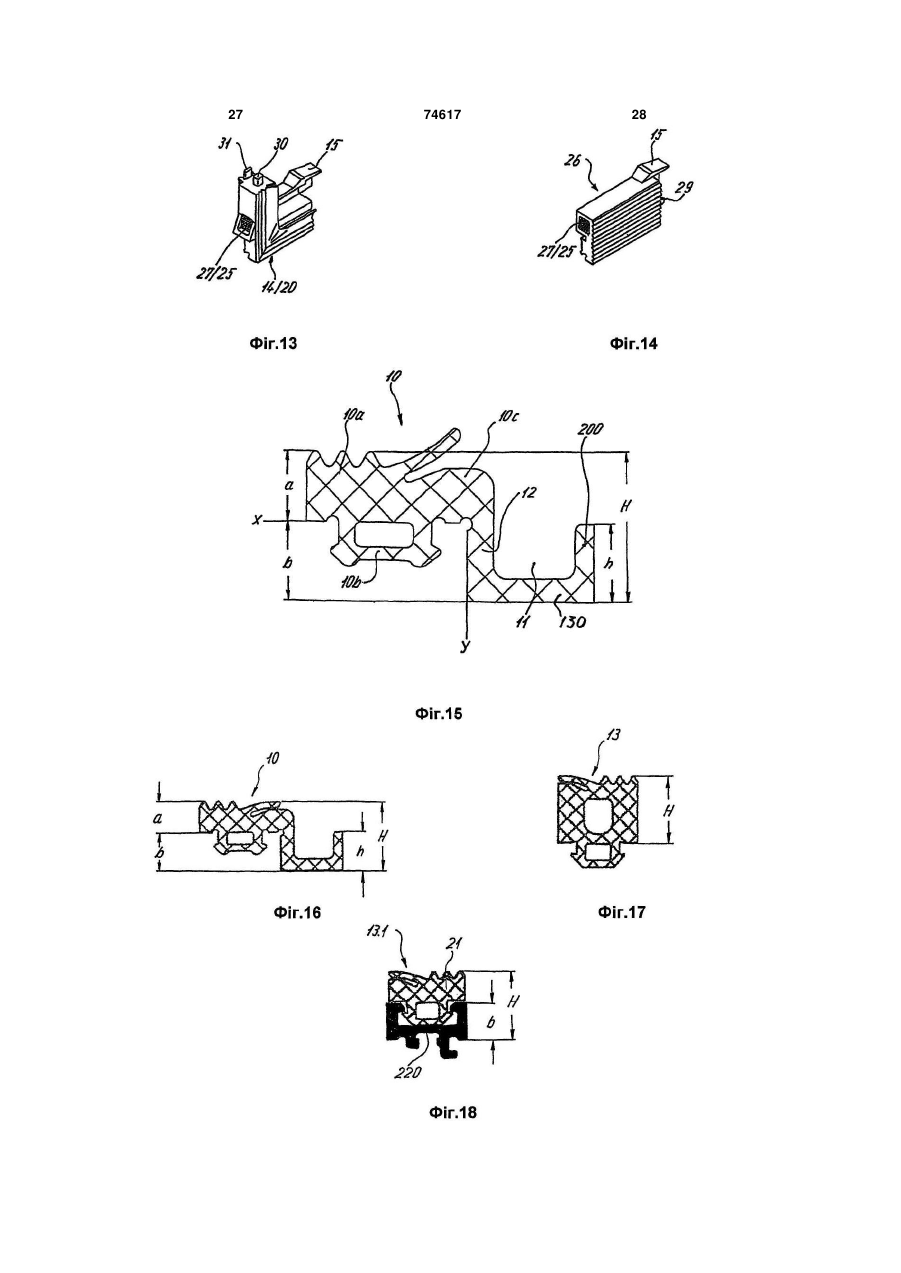

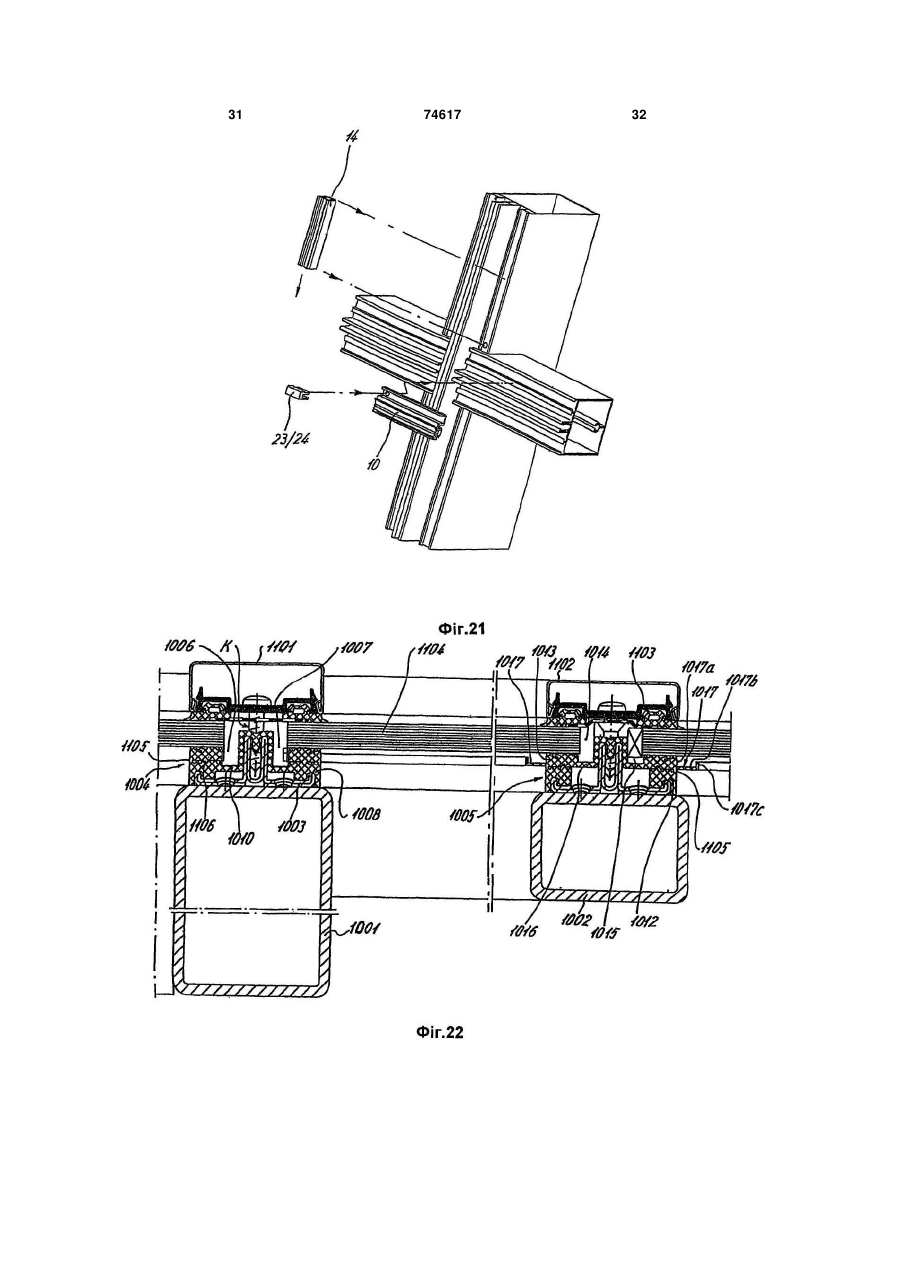

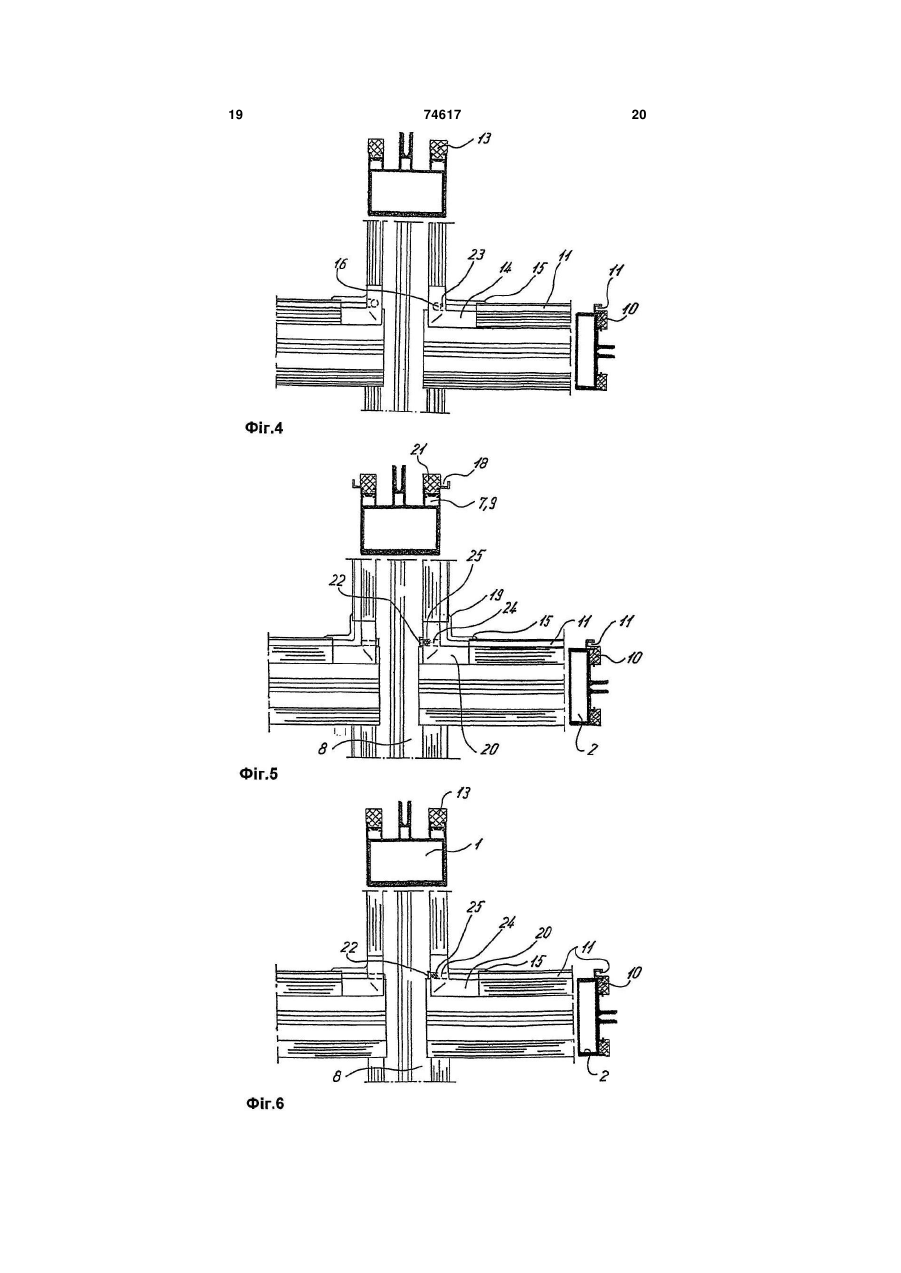

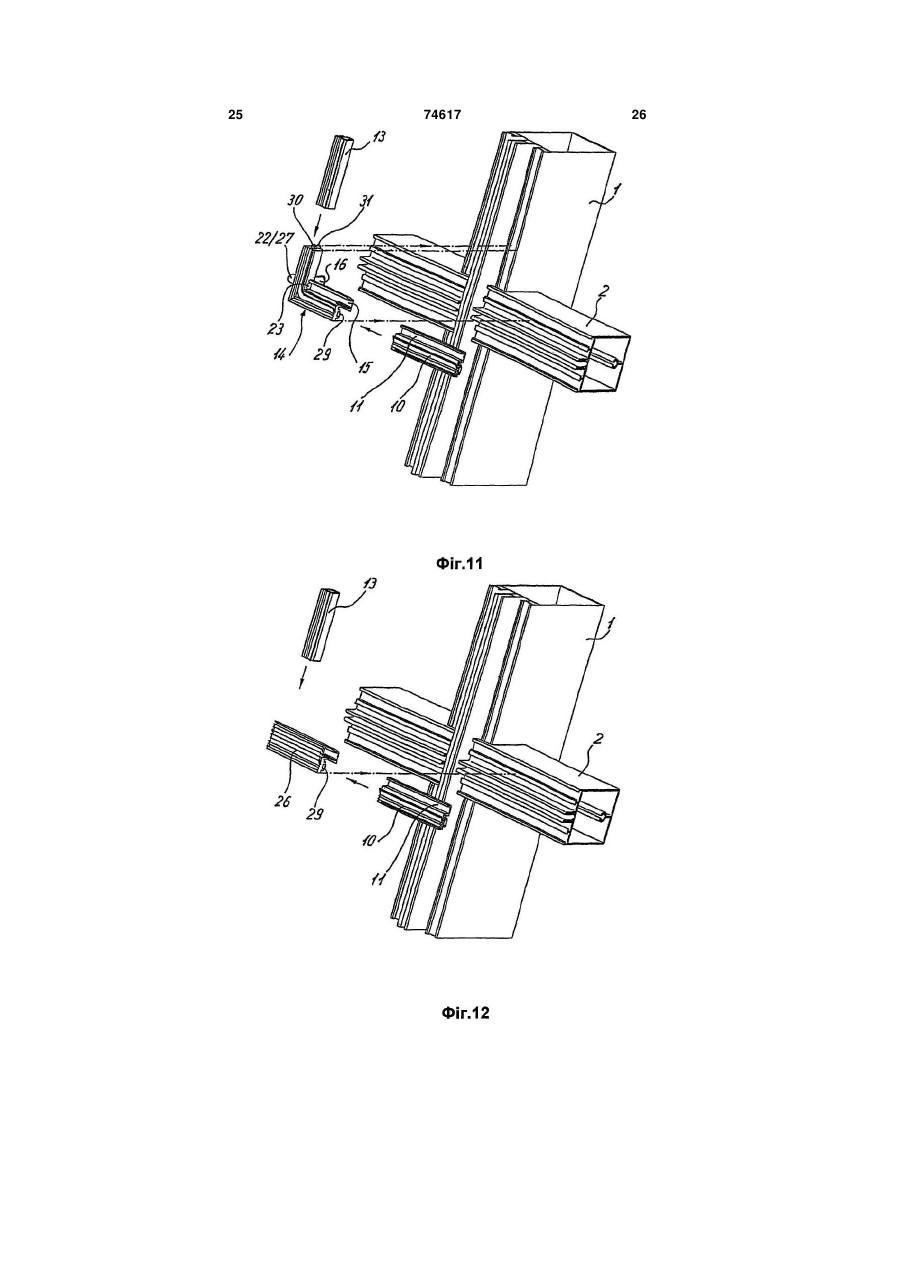

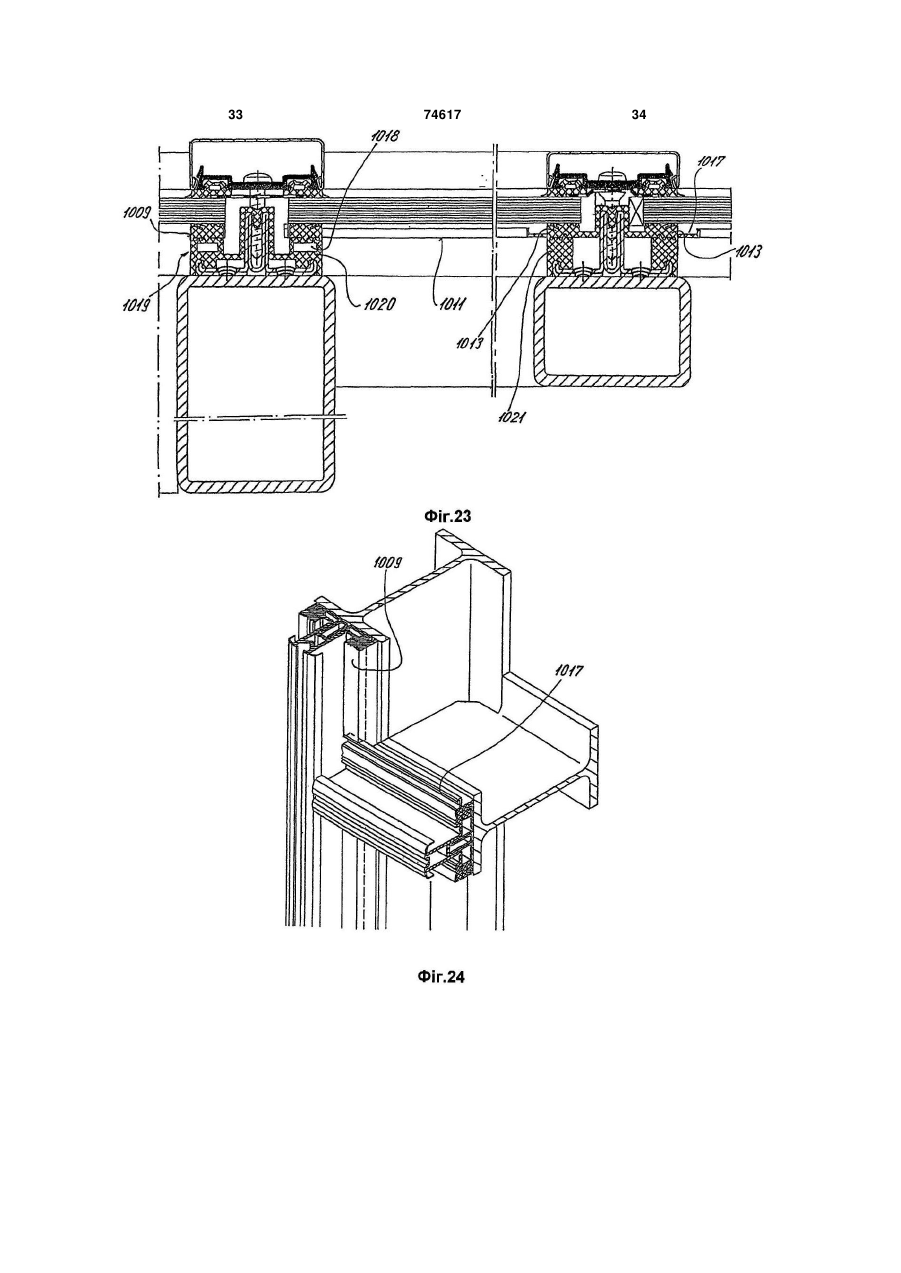

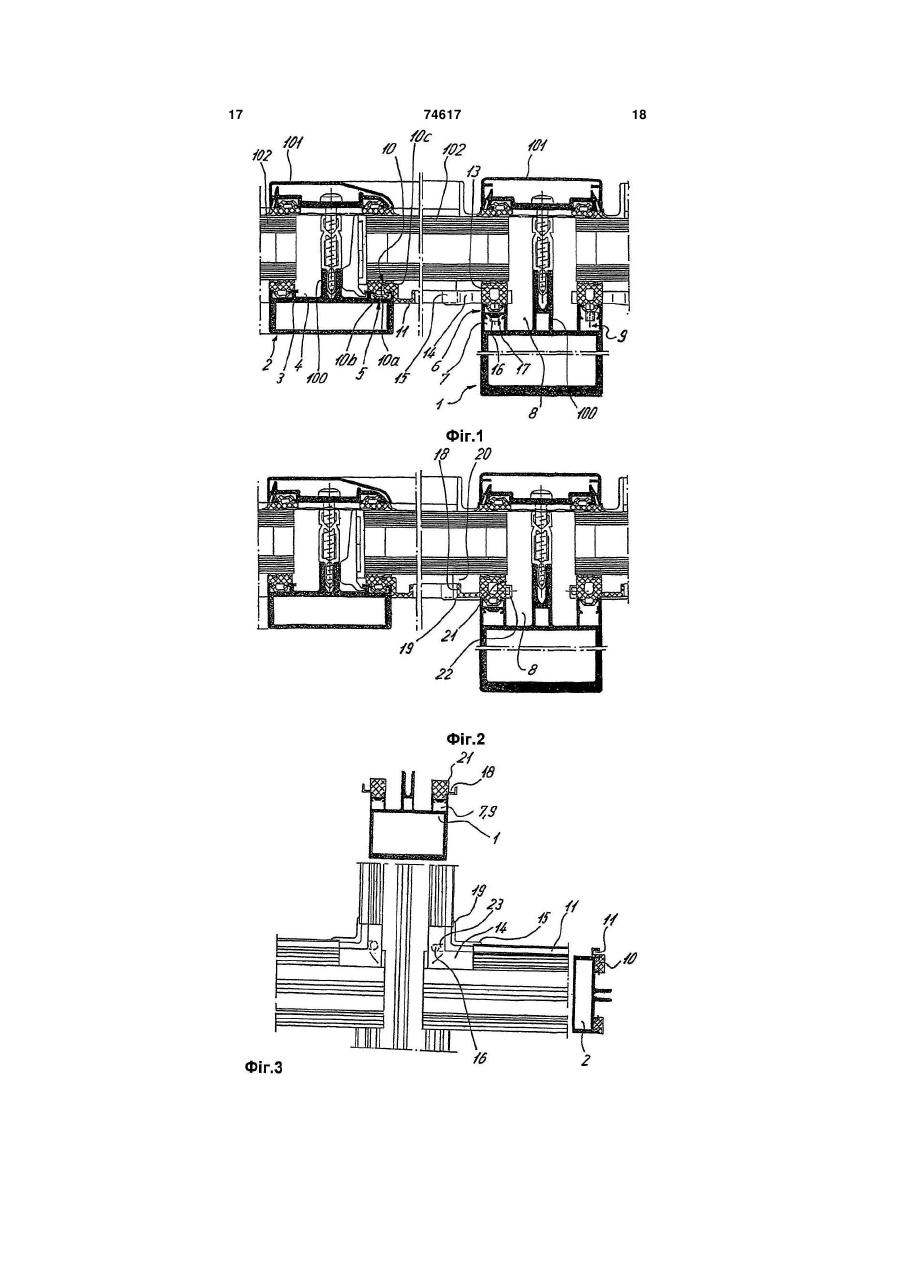

1. Фасад і/або засклений дах з пристроєм для видалення води, виконаним у вигляді стояковоригельної конструкції, що має канали для води, що просочується, в ригельному і стояковому профілях і щонайменше один жолобок для конденсату в ригельному профілі, причому жолобок для конденсату в ригельному профілі (2) продовжується безпосередньо в канал для води, що просочується, стоякового профілю (1), який відрізняється тим, що область, де жолобок для конденсату ригельного профілю (2) переходить у канал для рідини, що просочується, стоякового профілю (1), закрита вставкою (25, 1025, 1250), виконаною таким чином, що вона пропускає конденсат і перешкоджає повітрообміну. 2. Фасад і/або засклений дах за п. 1, який відрізняється тим, що вставка (25, 1025, 1250) виконана з волокон (251,252). 3. Фасад і/або засклений дах за п. 2, який відрізняється тим, що волокна (251, 252) лежать уздовж напрямку потоку. 4. Фасад і/або засклений дах за п. 3, який відрізняється тим, що волокна хаотично сплетені (переплетені) одне з одним. 5. Фасад і/або засклений дах за п. 4, який відрізняється тим, що волокна виготовлені зі скловолокна або полімерного матеріалу, наприклад з поліаміду, або виконані з деревних волокон. 6. Фасад і/або засклений дах за будь-яким з пп. 15, який відрізняється тим, що вставка розташована в ущільнювальній фасонній деталі. 7. Фасад і/або засклений дах за будь-яким з пп. 15, який відрізняється тим, що обернена до скла вставка з боку опори для скла покрита ущільнювальною смужкою (1253). 2 (19) 1 3 74617 4 17. Фасад і/або дах за пп. 15 або 16, який відріз15. Фасад і/або засклений дах за будь-яким з пп. 17, який відрізняється тим, що на стоякових та няється тим, що жолобок (1017) для конденсату ригельних профілях встановлені накладні ущільмає дно (1017b), розташоване на одному рівні з нення, що мають: принаймні одну основу і приплощиною поділу (1011). наймні одну опору для скла, канали для води, що 18. Фасад і/або дах за будь-яким з пп. 15-17, який відрізняється тим, що в області з'єднання вперепросочується, і загальну площину поділу між основою накладного ущільнення й опорою для скла, хльост ригельного профілю і стоякового профілю в що дозволяє стикувати вперехльост опори для районі примикання накладного стоякового ущільскла накладних ущільнень ригельних профілів і нення (1004) розміщується ущільнювальна фасоноснови накладних ущільнень стоякових профілів, на деталь (1240), що має канал, у який вставляпричому принаймні одна опора (1013) для скла ється вставка (1025), призначена для відведення накладного ущільнення (1005) ригельного профілю конденсату в канал видалення води, що просочу(1002) оснащена принаймні одним жолобком ється, і для перешкоджання повітрообміну між (1017) для конденсату. каналом видалення води, що просочується, і по16. Фасад і/або дах за п.15, який відрізняється мешканням. 19. Фасад і/або дах за п.18, який відрізняється тим, що жолобок (1017) для конденсату сформований за одне ціле з опорою (1013) для скла. тим, що ущільнювальна фасонна деталь виконана за одне ціле зі вставкою (1025). Винахід відноситься до фасаду й/або даху. В конструкціях фасадів і засклених дахів у ригельних профілях дотепер передбачалися переважно такі жолобки для прийому конденсату, за допомогою яких видалення конденсату здійснювалося окремо від відводу води, що просочується, в особливі жолобки або порожнини стоякових профілів або ущільнювальних систем. У основному це пояснюється тим, що внутрішнє заповнення або ущільнення стекол - це найважливіше ущільнення, яке в значній мірі виключає проникнення повітря з помешкання у віконний паз фасаду. Об'єднання жолобка для відводу конденсату з каналом для відводу води, що просочується, неминуче призвело б до проникнення теплого повітря з помешкання в паз, що у випадку ізолюючих шибок підвищує небезпеку дифузії водяного пару в проміжок між шибками. Такі конструкції виправдали себе, проте існує потреба спрощення конструкції з метою зниження витрат виробництва. На цьому тлі винахід, насамперед, вирішує задачу відводу конденсату з невеличкими витратами, причому ефективність і принцип дії запропонованого пристрою знаходяться на рівні техніки сьогоднішнього дня. Зазвичай, насамперед треба запобігти обміну повітрям між внутрішнім помешканням і віконним пазом фасаду або заскленого даху. Відповідно до винаходу жолобок для відводу конденсату в ригельному профілі продовжується безпосередньо в канал для води, що просочується, у стояковому профілі. Сама область примикання закривається за допомогою вставки. Вставка призначена переважно для пропуску конденсату і перешкоджання повітрообміну. Використовувати вставку вигідно в таких конструкціях фасадів і засклених дахів, у яких жолобки для відводу конденсату розташовуються на ущільненнях опори для скла, а також у конструкціях, у яких жолобки для конденсату виконуються заодно із самим фасадним профілем або розташовуються на додаткових профілях. Вставка переважно повинна бути виконана з волокон. Нитки волокна, зокрема, можуть бути розташовані вздовж напрямку потоку або хаотично переплетені (сплутані) між собою. Переважно, волокна виконано зі скловолокна або синтетичного матеріалу, зокрема, із поліаміду. Завдяки відповідній волокнистій структурі вставки пропускають конденсат і перешкоджають повітрообміну між помешканням і каналом видалення води. Ці вставки не спричиняють негативного впливу на дифузію пару через стики в ущільненнях і не підвищують її. Дифузія пару в цьому місці знижується до мінімуму або до нуля, особливо в тому випадку, коли капіляри і проміжки між волокнами заповнені рідиною. Відповідно до одного з варіантів виконання винаходу принаймні один ущільнювач ригельного профілю і (або) стоякового профілю має, щонайменше, один водостічний жолобок, переважно жолобок для відводу конденсату. Переважно жолобок для конденсату з оптимальними витратами і дуже практичним способом, що не утруднює монтаж, формується заодно з ущільненням, так що в цьому варіанті винаходу навіть не потрібна установка додаткового елемента, хоча винахід може бути доцільно доповнити різноманітними додатковими деталями відповідно до залежних пунктів формули винаходу. Жолобок ущільнення, використовуваний для відводу конденсату, може бути багатогранним, із погляду функціональності і дизайну його краще зробити прямокутним. Жолобок може мати також круглий або призматичний перетин. Переважно розміри жолобка відповідно до залежних пунктів формули винаходу повинні бути такими, щоб жолобок сполучався з іншими ущільненнями стоякових профілів. Ущільнення, виконані з еластичного матеріалу, можна обробляти такими простими засобами як ніж і ножиці. Вони забезпечують високий ступінь ущільнення і не ставлять особливих вимог до кваліфікації робітників. Жолобок в ущільненні ригельного профілю ві 5 74617 6 зуально згладжує розходження по висоті між ущістоякових профілях 1 і розташовані під кутом до льненнями. них. Інші подробиці можна знайти в залежних пункСтояковий профіль 1 і ригельний профіль 2 на тах формули винаходу. торцях мають по одній середній перемичці 100, що Нижче докладніше розглянуті варіанти консслужить для кріплення зовнішньої кришки 101. Ці трукцій, опис супроводжується посиланнями на кришки 101 служать для утримання вставки, накреслення. На кресленнях зображені: приклад ізолюючого скла 102. Фіг.1. У лівій частині - поперечний розтин риРигельний профіль 2 виконаний таким чином, гельного профілю, в правій частині - поперечний що обернена до ізолюючого скла стінка 3 профілю, розтин стоякового профілю фасаду (перший варіщо утворює дно каналу 4 для води, що просочуант конструкції фасаду) відповідно до винаходу, ється, і ущільнювального паза 5, при складанні причому ліва і права частини стоякового профілю прилягає до ущільнювального паза 6 стоякового тільки для прикладу являють собою різноманітні профілю 1. варіанти виконання конструкції; Ущільнювальний паз 6 стоякового профілю 1 Фіг.2. В лівій частині - поперечний розтин рирозташований, якщо дивитися зі внутрішнього богельного профілю, в правій частині - поперечний ку фасаду, над порожниною 7. Ущільнювальний розтин стоякового профілю фасаду (другий варіпаз 6 і порожнина 7 разом обмежують канал 8 для ант конструкції фасаду) відповідно до винаходу, води, що просочується, стоякового профілю 1. причому тут також ліва і права частини стоякового Відповідно до представленого варіанта, напрофілю тільки для прикладу представляють різприклад, з правого боку стоякового профілю 1 номанітні варіанти виконання конструкції; (Фіг.1) ущільнювальний паз стоякового профілю 1 Фіг.3, 4. Варіанти роздільного видалення води, може бути відкритий також і знизу таким чином, що що просочується, у простір або порожнину під ущільнювальний паз 6 відкритий у порожнину 7. ущільненням; Разом із порожниною 7 він утворює, так би мовити, Фіг.5. Вигляд зверху на вузол перетинання комбінований ущільнювальний паз 9, що виконує профілів фасаду відповідно до Фіг.1; функції й ущільнювального паза, й порожнини. Фіг.6. Вигляд зверху на вузол перетинання Ущільнення 10 з опорою 10а для скла й оснопрофілів фасаду відповідно до Фіг.1, причому ущівою 10bущільнення ригельного профілю 2 у кральнення стоякового профілю не має жолобка для щому варіанті конструкції має жолобок 11 для відвідводу конденсату; воду конденсату. Цей жолобок, переважно Фіг.7-10. Вигляд зверху на вузол перетинання прямокутної форми, виконаний заодно з опорою ригельного і стоякового профілів у різноманітних 10а для скла. варіантах виконання; Стінка жолобка 11 для відводу конденсату, Фіг.11, 12. Вузол перетинання профілів в аксообернена до ущільнення 10, щільно прилягає до нометрії; зовнішньої поверхні ригельного профілю 2. Нижній Фіг.13, 14. Варіанти виконання ущільнювальбік дна жолобка 11 виконаний врівень із нижнім них кінцевих деталей; боком профільної стінки 3. В принципі жолобок 11 Фіг.15. Ущільнення ригельного профілю в роздля відводу конденсату може бути виконаний в тині у збільшеному масштабі; будь-якій формі, наприклад, із круглим поперечФіг.16-18. Поперечні розтини варіантів виконим перетином, хоча кращою є прямокутна форма нання ущільнень ригельних і стоякових профілів; поперечного перетину, тому що вона більш жорстФіг.19, 20. Ущільнення в аксонометрії; ка і має переваги з погляду дизайну. Важливо, Фіг.21. Зображення в аксонометрії варіанта щоб поперечний перетин жолобка був розраховаперетинання ригельних і стоякових профілів; ний так, щоб можна було реалізувати достатній Фіг.22. Ліва частина - поперечний перетин відвід води і достатню жорсткість. Переважно, щоб складеного стоякового профілю, права частина ущільнення 10 було виконано у вигляді монолітної поперечний перетин складеного ригельного продеталі, проте теоретично можливі й варіанти зі філю; складеним ущільненням. Фіг.23. Ліва частина - поперечний перетин ваУщільнення 10 доходить до ущільнення 13 ріанта складеного стоякового профілю, права часстоякового профілю 1, де воно прилягає до ущільтина - поперечний перетин варіанта складеного нювального кутка 14, до якого також примикає ригельного профілю; ущільнення 13 опори для скла стоякового профіФіг.24. Перетинання ригельного і стоякового лю 1. профілів; Ущільнювальний куток 14 має подовження 15 Фіг.25, 26. Зображення ущільнень із вставками убік ущільнення 10 ригельного профілю 2, що відв аксонометрії; повідає жолобку 11 для відводу конденсату. Це Фіг.27а, b. Зображення варіантів вставок в акподовження охоплює жолобок 11 для відводу консонометрії. денсату збоку і знизу, і тим самим підтримує і фікНижче для розуміння суті винаходу подані сує його. описи різноманітних систем водовідводу. При Ущільнювальний куток 14 охоплює обернений цьому винахід стосується варіантів із вставками до ригельного профілю жолобок для відводу кон25, 250. денсату, що в зоні примикання до ущільнення 13 На Фіг.1 показана частина заскленого фасаду входить у закритий канал, з якого вниз іде стік 16. з металевою рамною конструкцією. Рамна консСтік проходить через дно 17 ущільнювального трукція складається зі стоякових профілів 1 і ригепаза 6 і входить у порожнину 7. Альтернативно стік льних профілів 2. Ригельні профілі закріплені на 16 може входити у відкритий знизу ущільнюваль 7 74617 8 ний паз 9. У цьому випадку можна відмовитися від Нижче за допомогою додаткових креслень стоку 16 в ущільнювальному кутку 14, так що в конструкція і функції системи видалення води розущільнювальному кутку 14 буде просто виконаний глядаються більш детально. стічний отвір. На Фіг.3 показана горизонтальна проекція вузВаріанти зображених на Фіг.1 фасадних консла перетинання стоякового профілю 1 і ригельного трукцій являють собою прості, недорогі системи профілю 2. На стояковому профілі 1 розташовувидалення конденсату, що діють надійно і незалеється ущільнення 21 з інтегрованим жолобком 18 жно від відводу води, що просочується, здійснюдля відводу конденсату. Ущільнення 10, 21 з'єдваного через канали 4 і 8. нуються за допомогою ущільнювального кутка 20. На Фіг.2 показана фасадна конструкція, стояЖолобки 11, 18 для конденсату охоплюються і ковий і ригельний профілі 1, 2 якої відповідають підтримуються подовженнями 15, 19, при цьому профілям конструкції, зображеної на Фіг.1. Проте, також здійснюється відповідне ущільнення. Додатдодатково до Фіг.1, тут ущільнення 21 ригельного ково одержують відповідні збільшені поверхні для профілю має жолобок 18 для відводу конденсату, клейового з'єднання ущільнень з ущільнювальним виконаного заодно з ущільненням. Жолобок тут кутком. також охоплюється і підпирається подовженням 19 На Фіг.3 показане роздільне видалення води, ущільнювального кутка 20. що просочується, в ущільнювальний паз 9 або Ущільнювальний куток 20 утворює певного порожнину 7 під ущільненням 21. Тут також зороду опору, що входить як в ущільнювальний паз 5 бражений водовідвідний канал 23, що, продовжуригельного профілю, так і в ущільнювальний паз 6, ючи жолобок 11 для відводу конденсату, через 9 стоякового профілю, і надійно кріпиться там заущільнювальний куток 20 продовжується в стік 16. вдяки своїй формі. На Фіг.4, на відміну від Фіг.3, також показане Крім того, ущільнювальний куток 20 на одній ущільнення (в даному випадку це ущільнення 13 лінії з жолобком 11 для відводу конденсату має опори для скла) для стоякового профілю 1 без канал, який є продовженням цього жолобка. Цей жолобка для відводу конденсату. канал проходить крізь ту стінку ущільнювального На Фіг.5 показана горизонтальна проекція факутка, яка знаходиться на одній лінії з ущільненням саду того ж типу, що зображений на Фіг.2. На цій 21. проекції вузла перетинання профілів особливо Подібним чином безпосередньо зв'язані між добре видний водовідвідний канал 24, розташовасобою канал 8 для води, що просочується, стояконий по одній лінії з жолобком 11 для конденсату і вого профілю і система відводу конденсату, тобто продовжується в канал 8 для води, що просочуконденсат відводиться прямо в систему відводу ється, стоякового профілю 1. Цей канал заповневоди, що просочується. ний фільтруючим елементом (вставкою) 25, який в Ущільнювальний куток 20 з боку каналу для основному блокує повітрообмін між каналом 8 для води, що просочується, може мати подовження 22 води, що просочується, і жолобком для конденсадля відводу води. ту. Завдяки адгезії на волокнах і капілярному ефеТаким чином, відповідно до Фіг.2 системи для кту через канали, які утворюються волокнами, відвідводу конденсату і води, що просочується, не водиться тільки конденсат. розділені, а навпаки об'єднані в єдину систему. Подана на Фіг.6 конструкція в основному відПри цьому також удається знизити до мінімуму повідає конструкції, зображеній на Фіг.2. Відмінповітрообмін між каналом 8 для води, що просочуність полягає тільки в тому, що тут ущільнення 13 ється, і жолобком 11, 18 для відводу конденсату. З виконане без жолобка для конденсату, і видаленцією метою в канал, що з'єднує жолобки для коння води відбувається, як і на Фіг.5, через водовідденсату і канал 8 для води, що просочується, стовідний канал 24 і вмонтований фільтруючий елеякового профілю, вкладається волокнистий фільтмент (вставку) 25. руючий елемент (вставка) 25 (див. нижче). Цей Відповідно до Фіг.7 у стояковий профіль 1 елемент з одного боку перешкоджає повітрообміустановлюється лише ущільнення 13. Ущільнення ну, а з іншого боку, завдяки адгезійним і капіляр10 із жолобком 11 для конденсату прилягає до ним властивостям фільтруючого матеріалу відвоущільнювальної кінцевої деталі 26, яка продовжує дить конденсат, що надходить у систему ригельне ущільнення 10 до стоякового профілю 1. видалення води, що просочується. Виступ ущільнювальної кінцевої деталі 26 входить Обидві різноманітні системи водовідводу (Фіг.1 в ущільнювальний паз 5 ригельного профілю і фікі Фіг.2), тобто спільний і розділений водовідвід, а сується там разом із ущільненням 10. Ширина також розташування жолобка 18 для конденсату ущільнювальної кінцевої деталі відповідає загальна ущільненні 21 взаємозамінні. ній ширині ущільнення 10, включаючи жолобок 11 У випадку нахилених поверхонь використовудля конденсату, так що ущільнення 13 з торця ване для ригельного профілю ущільнення 10 із прилягає з попередньою напругою до зовнішньої розташованим на ньому жолобком 11 для конденсторони ущільнювальної кінцевої деталі 26. У просату необхідно розташувати принаймні з верхньодовження жолобка 11 для конденсату ущільнюваго боку ригельного профілю. У випадку незначного льна кінцева деталь 26 охоплює водовідвідний нахилу площини даху або фасаду це ущільнення канал 27, перед яким установлений жолобок 11 можна розташувати по обидва боки ригельного для конденсату. профілю. Це відноситься і до фасадів, у яких можВодовідвідний канал входить у стік 16, що, у на відводити конденсат, що потрапляє на верхній свою чергу, відводить конденсат в ущільнювальбік ригельного профілю завдяки жолобку для відний паз 9 або порожнину 7 стоякового профілю воду конденсату. окремо від води, що просочується. 9 74617 10 На Фіг.8, як і на Фіг.7, показаний вузол перетипружно спирається на зовнішню поверхню ущільнання стоякового профілю 1 і ригельного профілю нювальної кінцевої деталі 26. 2. Тут подана ущільнювальна кінцева деталь 28, Для окремого відводу конденсату ущільнювапередбачена в області стику ригельного профілю і льна кінцева деталь26 може бути оснащена стостоякового профілю. Водовідвідний канал 27 цієї ком 16, а у випадку спільного відводу води, що деталі продовжується в канал 8 для води, що пропросочується, - водовідвідним каналом 27 і фільтсочується, стоякового профілю. Ця ущільнювальна руючим елементом (вставкою) 25. кінцева деталь 26 особливо підходить для ригельНа Фіг.13 показаний ущільнювальний куток 14 них профілів, стикованих під деяким кутом, оскіль(або ущільнювальний куток 20) без деталей, що ки ущільнювальну кінцеву деталь 26 можна вирібули описані вище. Замість водовідвідного каналу зати відповідно до кута, під яким стикуються 27 і зображеної ущільнювальної вставки 25 ущільпрофілі. нювальний куток можна обладнати стоком 16 для Ущільнювальна кінцева деталь 26 з боку ущіокремого відводу конденсату. льнення 13 має гладку поверхню, до якої щільно Те ж саме стосується і Фіг. 14, на якій зобраприлягає ущільнення 13 опори для скла. Канал 27, жена кінцева ущільнювальна деталь 26. як уже було показано на Фіг.5 і 6, оснащується Замість ущільнювальних кутків і кінцевих ущіфільтруючим елементом (вставкою). льнювальних деталей ущільнення 10 разом із жоДалі, в цьому зв'язку на Фіг.9 і 10 показано, що лобком 11 для конденсату може доходити до зони ущільнювальна кінцева деталь 26 призначена пеперехльоста ригельного профілю 2 і стоякового реважно для таких місць перетинання, в яких рипрофілю 1 (тут не показано). В цьому випадку ущігельний профіль 2 примикає до стоякового профільнення 13 стоякового профілю здійснюється з лю під деяким кутом. Для цієї мети ущільнювальна попередньою напругою до зовнішнього боку жолокінцева деталь 26 виконана таким чином, що вона бка 11 для конденсату, причому в жолобок 11 у має більшу довжину, ніж це необхідно для пряморайоні ущільнення 13 вставляється ущільнювалькутного стику, що дозволяє без великих зусиль на фасонна деталь. Ця ущільнювальна фасонна використовувати її в різноманітних ситуаціях. деталь, з одного боку, вирівнює конструктивну На Фіг.9 показаний уже згаданий косий стик висоту до опори для скла і закриває жолобок для ригельного і стоякового профілів. Ця конструкція конденсату, так що через отвір, виконаний у дні відповідає конструкції, зображеній на Фіг.7, але тут жолобка 11, може здійснюватися відвід конденсату ущільнювальна кінцева деталь 26 і ущільнення 13 в ущільнювальний паз 9 під ущільненням 13 або в виконані відповідно до кута стику профілів. порожнину 7. На Фіг.10 подана горизонтальна проекція косоПроте ущільнювальна фасонна деталь може го стику ригельного і стоякового профілів, у іншому також мати канал, у якому розміщується вставка конструкція відповідає опису Фіг.8. Тут лише від25, цей канал служить для відводу води в паз або повідним чином підігнані до кутів перетинання канал 8 для води, що просочується. ущільнювальна кінцева деталь 28 і ущільнення 13 В останній конструкції, зокрема, а також у стоякового профілю. конструкціях відповідно до Фіг.7, 8, 9, 10, 12 і 14, На Фіг.11 подана в аксонометрії конструкція що стосуються кінцевої ущільнювальної деталі 26, фасадного ригельно-стоякового стику. Ригельний вирівнювання висоти між ригельним і стояковим профіль 2 в зоні ущільнення з'єднаний перехльост профілем і рівнем опори для скла може бути здійзі стояковим профілем 1. Вирівнювання висот доснене також за допомогою стоякового ущільнення сягається завдяки різноманітним висотам ущіль13.1, що складається з двох частин (див. Фіг.18). нення 10 і ущільнення 13, 13.1. Вирівнюванню виЗокрема тут передбачається використовувати сот сприяє також наявність ущільнювального кутка комбінацію, що складається з алюмінієвої опорної 14. Тут показаний ущільнювальний куток 14 і ущірейки і відповідного ущільнення 10 без жолобка льнення, які не мають жолобка 18 для конденсату для конденсату. відповідно до Фіг.2. При цьому особливо ясно видДалі докладніше розглядається конструкція ний ущільнювальний куток 14. В області стику ущіущільнень, особливо ущільнень із насадженим або льнювального кутка з відповідними ущільненнями сформованим водостічним жолобком. 10, 13 на сторонах кутка є центруючі виступи 29, На Фіг.15 показано в розтині ущільнення 10 у 30, 31, які входять у відповідні порожнини ущільзбільшеному масштабі. На рівні X ущільнення ленень. Виступи входять у порожнини і тим самим жать на двох верхніх крайках ущільнювального забезпечують фіксацію окремих деталей відносно паза 5, завдяки основі ущільнення кріпиться із заодин до одного. Одночасно виступи служать для миканням у ригельному профілі 2. До ущільнення, збільшення площі контакту при можливому склеютобто, по суті, до опори 10а для скла, сконструйованні деталей. ваної відомим способом, із сформованою на ній На ущільнювальному кутку 14 або (як альтеросновою 10b ущільнення для зчеплення з ущільнатива) на ущільнювальному кутку 20 можуть бути нювальним пазом 5, примикає перемичка 10с. Певиконані або стік 16, або подовження 22 для відремичка 10с збоку формується безпосередньо на воду води з водовідвідним каналом 27, що закриопорі 10а для скла, її висота, по суті, дорівнює вається за допомогою вставки 25. висоті опори 10а для скла. На міцній перемичці На Фіг.12 також показаний вигляд в аксономе10с, що охоплює зовнішній бічний край ущільнютрії хрестоподібного фасадного ригельновального паза 5, сформований жолобок 11 для стоякового стику. Тут подана ущільнювальна кінконденсату. Жолобок 11 для конденсату відкритий цева деталь 26, яка також має центруючий виступ з боку ізолюючого скла, він має U-подібну форму. 29, що взаємодіє з ущільненням 10. Ущільнення 13 Жолобок для конденсату утворений стінками 12, 11 74617 12 200 і дном 130. Обернена до ригельного профілю до місця з'єднання профілів, додаткові ущільню2 стінка, тобто стінка 12, спирається на ригельний вальні кутки і кінцеві деталі не передбачені. профіль 2. Таким чином, обернена до ущільнення Ущільнювальна фасонна деталь 230 залишає площина Υ стінки 12 утворює бічну поверхню для один канал вільним, так що отвір, виконаний у дні фіксації й опори на ригельний профіль 2. жолобка 11 для конденсату, може використовуваУщільнення або опора 10а для скла, якщо дитися для відводу конденсату. витися з боку площини X, тобто верхнього краю Ущільнювальна фасонна деталь 240, показана ущільнювального паза 5, має висоту "а", в той час на Фіг.20, на відміну від Фіг.19, має наскрізний каяк канал для води від площини X до нижнього нал, тому конденсат може проходити в систему краю дна 130 жолобка має розмір "b". Ефективна ригельного профілю, призначену для відводу воконструктивна висота "Н" ущільнення 13 стояководи, що просочується. В цей вільний канал можна го профілю 1 складається з висоти опори для скла вставити фільтруючий елемент (вставку) 25 із сині розміру "b", тобто вона дорівнює сумі "а+b". тетичного поліамідного фільтруючого матеріалу. Розміри а і b вибирають таким чином, щоб дно На Фіг.21 також показаний вузол перетинання 130 жолобка для конденсату лежало на верхніх фасадних профілів. І тут ущільнення 10 доходить краях ущільнювального паза 6 стоякового профідо області перехльосту, так що жолобок 11 для лю. Крім того, стінка 200 відходить вертикально конденсату прилягає до ущільнювального паза вверх від дна 130, в особливому варіанті конструстоякового профілю. кції вона утворює частину поверхні прилягання Ущільнювальна фасонна деталь 230, 240 для ущільнення 13. утворює суцільну опорну поверхню, так що ущільУ кращому варіанті конструкції висота "h" стіннення 13 стикується з ущільненням 10 або жолобки 200 жолобка дорівнює розміру "b" жолобка 11 ком 11 для конденсату. для конденсату. На Фіг.22 і далі наочно показано, що винахід Фіг.16, 17 і 18 дають можливість порівняти моне обмежується фасадною конструкцією відповіднтажні розміри різноманітних ущільнень. На Фіг.16 но до Фіг.1. Зокрема, винахід підходить для склапоказане ущільнення 10 для ригельного профілю дених конструкцій. 2, на Фіг.17 показане ущільнення 13 для стояковоНа Фіг.22 показаний сталевий стояковий прого профілю, на Фіг.18 показане комбіноване ущіфіль 1001 і сталевий ригельний профіль 1002. З льнення 13.1 для стоякового профілю. Фіг.16, 17 і метою кріплення і вирівнювання ущільнень опор18 розташовані поруч таким чином, щоб було очених елементів для скла на сталевий стояковий видно, що ущільнення 10 ригельного профілю, профіль 1001 і сталевий ригельний профіль 1002 включаючи жолобок 11 для конденсату, має таку встановлені і прикріплені профільні накладки 1003, саму конструктивну висоту, що й стоякові ущільщо служать опорою для стоякового накладного нення відповідно до Фіг.16 і 17. ущільнення 1004 і ригельного накладного ущільВідповідно до цього: Η=а+b нення 1005. Профільна накладка 1003 може бути Ущільнення 13.1, зображене на Фіг.18, складавиконана зі сталі, алюмінію, полімерного матеріається з двох частин, тобто з ущільнення 21, виголу, а також із дерева. товленого з ущільнювального матеріалу, й профіЗа допомогою профільної кришки 1101 для лю 220 для зменшення паза, який, як правило, стоякового профілю і профільної кришки 1102 для виробляється з матеріалу ригельних і стоякових ригельного профілю, а також кріплень 1103 кріппрофілів, тобто переважно з алюмінію. ляться ізолюючі стекла 1104. При цьому профіль 220 для зменшення паза Стоякове накладне ущільнення 1004 має камає висоту Ь, що в кращій конструкції відповідає нали 1006, 1007 для води, що просочується. Ці висоті стінки 200 ущільнення 10. канали обмежуються ущільнювальною стінкою, що При такому розташуванні ущільнення 21 може охоплює паз для гвинта профільної накладки, і доходити до дна жолобка 11 ущільнення 10, пристінкою опори для скла. чому нижня частина ущільнення 21 в області переСтоякове накладне ущільнення 1004 має оскриття з жолобком 11 для конденсату видаляєтьнову 1008 ущільнення, встановлену на профільну ся. Виникаючий у результаті цього водостічний накладку 1003 через гвинтовий канал К. З обох канал заповнюється (закривається) фільтруючим зовнішніх боків стоякового профілю 1001, обернеелементом (вставкою) 25. Завдяки цьому забезпених до ізолюючого скла, основа 1008 ущільнення чується відвід конденсату або в канал 8 для води, доходить до скла 1104, що лежить на опорі 1009. що просочується, або в паз 9, або в порожнину 7 Стінки 1010 між відповідною основою 1008 ущільпід ущільненням стоякового профілю. нення, розташованою під ізолюючим склом 1004, і На Фіг.19 показаний відрізок ущільнення 10, з тією областю накладного ущільнення 1005, яка одного боку якого в районі жолобка 11 для конвстановлена над профільною накладкою 1003, денсату може вставлятися ущільнювальна фасонутворюють дно каналів 1006, 1007 для води, що на деталь 230. Ця ущільнювальна фасонна деталь просочується. 230 доповнює жолобок для конденсату до верхОпори 1009 для скла за допомогою шарнірів ньої ущільнювальної поверхні ущільнення 10. У 1105 у подовжніх країв зв'язані з основою 1008 цей же час її зовнішня частина знаходиться вріущільнення, тому вони легко відокремлюються від вень зі стінкою 200 жолобка, так що в області з'єднього. Вздовж ущільнення в площині поділу 1011 нання ригельного профілю 2 і стоякового профілю між основою 1008 ущільнення й опорою 1009 для 1 ущільнення стоякового профілю утворює рівну скла до крайових шарнірів виконане кріплення в загальну опорну поверхню для кінцевого ущільзамок - тут у вигляді з'єднання в паз і гребінь 1106. нення. В даному випадку ущільнення 10 доходить Стінки 1010, що утворюють дно каналів для 13 74617 14 води, що просочується, лежать значно нижче до нижньої частини фасаду або до зони видаленплощини поділу 1011, або, принаймні, у тій же ня води заскленого даху, так що така конструкція площині. Стінки 1010 з'єднані одна з одною за додозволяє простими засобами здійснити роздільний помогою інших ущільнювальних стінок, що охопвідвід води, що просочується, і конденсату. З'єдлюють гвинтовий канал. нання порожнини 1018 і жолобка 1017 для конденРигельне накладне ущільнення 1005, хоча і є сату здійснюється дуже просто за допомогою просуцільним, функціонально також складається з биття після монтажу дна жолобка 1017. двох частин, причому основа 1012 ущільнення Фіксація опори 1013 для скла з принаймні одвиконана у вигляді ущільнювальної профільної ним жолобком 1017 для конденсату, простіше смуги, з'єднаної з опорою 1013 для скла, щонайвсього здійснюється за допомогою вирізу в опорі менше, за допомогою одного подовжнього шарні1009 для скла стоякового накладного ущільнення ра. В площині поділу 1011 для фіксації основи 1004, 1019. Відповідно до перехльосту ригельного 1012 ущільнення щодо опори 1013 для скла також і стоякового накладних ущільнень основа 1012, передбачені засоби для з'єднання в замок - тут у 1021 ущільнення вирізується з боку опори для вигляді з'єднання в паз і гребінь 1106. Крім шарніскла 1013. ра 1105, жодних інших з'єднань між основою 1012 На Фіг.24 показаний в аксонометрії вид ригеущільнення й опорою 1013 для скла не існує. льно-стоякового стику, несуча конструкція якого Ущільнення опори для скла або ригельне наскладається не з порожнистого профілю, а з так кладне ущільнення 1005 має канали 1014 і 1015 званої двотаврової балки. Тут чітко видно, що жодля води, що просочується. Вони утворюються лобок 1017 для конденсату просто вставляється у стінками 1016, розташованими над розділювальвідповідним чином вирізане стоякове ущільнення ною площиною 1011 між опорою 1013 для скла і 1004, 1019 у районі опори 1009 для скла і щільно тією областю ущільнення, що перекриває гвинтоприлягає до неї. вий канал К. Нижня поверхня стінок 1016 знахоЗокрема, завдяки тому, що жолобок 1017 для диться в одній площині з розділювальною площиконденсату розташований на одному рівні з кананою 1011 і нижньою стінкою опори 1013 для скла. лами 1014, 1015 для води, що просочується, ригеКрім того, на опорах 1013 для скла ригельного льного ущільнення 1005 у ригельному профілі неущільнення із зовнішнього боку формується жолообхідно зробити лише один виріз, при цьому легко бок 1017 для конденсату. Передбачається призабезпечується герметичність. наймні один такий жолобок 1017 для конденсату, Через жолобок 1017 для конденсату здійснюале краще сформувати два жолобки 1017. ється сполучення між обома системами: системою Жолобки 1017 для конденсату відповідно до відводу конденсату і системою видалення води, конструкції, зображеної на Фіг.22, складаються з що просочується. Для запобігання повітрообміну трьох стінок, що розташовані під прямим кутом між помешканнями і віконним пазом в області пеодна до одної, причому внутрішня стінка 1017а є рехльосту ригельного профілю і стоякового профізовнішньою стінкою опори для скла. Під прямим лю в жолобок для конденсату, виконаний відповідкутом до цієї стінки розташована ще одна стінка но до Фіг.25, вставляється вставка 1250, яка 1017b, розміщена в одній площині з площиною закриває отвір, що утворюється між жолобком для поділу 1011. На стінці 1017b сформована стінка конденсату, шибкою і прилягаючим ущільненням 1017с, розташована під прямим кутом до стінки опори для скла ригельного профілю. 1017b і спрямована догори. Вставка 1250, у свою чергу, складається з маСтінка 1017b жолобка, яка утворює його дно, теріалу, який значною мірою перешкоджає протірозташована в одній площині з розділювальною канню повітря, і в той же час пропускає конденсат, площиною 1011, тобто за наявності жолобка 1017 що утворюється, і відводить його в зону стояководля конденсату роз'єднання стоякового ущільненго профілю, призначену для видалення води, що ня 1004 може бути здійснене тільки по всій ширині просочується. опори 1013, включаючи жолобок 1017 для конденНа Фіг.26 показаний виготовлений методом сату. Таким чином, як жолобок для конденсату, так екструзії жолобок 1017 для конденсату такий же, і канали 1014 i 1015 для води, що просочується, як показано на Фіг.25. Тут перехід від жолобка для включаючи опори 1013 для скла, спираються на конденсату до каналу для видалення води, що основу 1008 стоякового накладного ущільнення просочується, або до паза стоякового профілю 1004. також здійснюється за допомогою ущільнювальної Відповідно до Фіг.1 у цьому випадку вода як із фасонної деталі 1240, яка вставляється в жолобок жолобка 1017 для конденсату, так і з каналів 1014 i для конденсату в місці перехльосту ригельного 1015 для води, що просочується, потрапляє в стопрофілю і стоякового профілю. Ця ущільнювальна якові канали 1006 і 1007 для води, що просочуєтьфасонна деталь 1240 має канал 1500 у вигляді ся. тунелю, в який вставляється вставка 1025, що, з Варіант конструкції відповідно до Фіг.23 в осодного боку, перешкоджає протіканню повітря в новному відповідає конструкції, поданій на Фіг.22. нижню частину паза фасаду, а з іншого боку, дає Відмінність полягає в тому, що стоякове ущільненможливість пропускати конденсат у стояковий каня 1019 у районі основи 1020 має порожнину 1018, нал для води, що просочується. що може бути або закрита з усіх боків, або часткоУщільнювальна фасонна деталь 1240 переваво відкрита вбік площини поділу 1011. жно повинна виготовлятися з того ж матеріалу, що Завдяки цьому виникає можливість відводити й саме ущільнення, щоб забезпечити ущільнення з в порожнину 1018 конденсат із жолобка 1017 для боку скла в місці проходу конденсату. Вставка конденсату. Стоякове ущільнення 1019 тягнеться 1025, як і вставка 1250, відповідно до Фіг.25, приз 15 74617 начена для пропускання конденсату і перешкоджання повітрообміну. На Фіг.25 показана вставка 1250, форма якої відповідає отвору, що закривається, для відводу конденсату. Вставка 1025 відповідно до Фіг.27а складається із з'єднаних одне з одним волокон 1251, розташованих паралельно до жолобка для конденсату або вздовж напрямку потоку. Між волокнами утворюються капілярні отвори, що сприяють відводу конденсату завдяки капілярному ефекту й адгезії на поверхні волокон. Відповідно до іншого варіанту виконання тіло вставки може складатися з порожнистих волокон 1252, в цьому варіанті капіляри є як у проміжках між волокнами, так і всередині волокон. На Фіг.27b показана вставка 1025, що складається з хаотично розташованих волокон. Окремі волокна сплетені (переплетені) одне з одним. У цьому випадку відвід конденсату в загальну систему видалення води також здійснюється завдяки адгезії на волокнах і капілярному ефекту. Волокна переважно повинні бути виготовлені зі скловолокна або з полімерного матеріалу, наприклад поліаміду, або виконані з деревних волокон і т.п. Такі вставки підходять для будь-яких фасадних конструкцій, у яких конденсат відводиться разом із водою, що просочується. У випадку, якщо вставка 25, 1025 не має достатньої еластичності, для того щоб її можна було відповідним чином підігнати для ущільнення скла, з боку вставки, оберненого до скла, передбачається розміщення ущільнювальної накладки (смужки) 1253. Позначення деталей 1 стояковий профіль 2 ригельний профіль 3 стінка 5 ущільнювальний паз 6 ущільнювальний паз 7 порожнина 8 канал для води, що просочується 9 ущільнювальний паз 10 ущільнення 11 жолобок для конденсату 12 стінка жолобка 13 ущільнення 13.1 ущільнення 14 ущільнювальний куток 15 подовження 16 стік 18 жолобок для конденсату 19 подовження 20 ущільнювальний куток 21 ущільнення 22 подовження для відводу води 16 23 водовідвідний канал 24 водовідвідний канал 25 вставка 26 ущільнювальна кінцева деталь 27 водовідвідний канал 28 ущільнювальна кінцева деталь 29 центруючий виступ 30 центруючий виступ 31 центруючий виступ 102 ізолюючі шибки 130 дно жолобка 200 стінка жолобка 220 профіль для зменшення паза 230 ущільнювальна фасонна деталь 240 ущільнювальна фасонна деталь 1240 ущільнювальна фасонна деталь 1250 вставка 1255 шарнір 1256 з'єднання в паз і гребінь 1251 волокна 1252 волокна 1253 ущільнювальна смужка 1500 канал 1001 сталевий стояковий профіль 1002 сталевий ригельний профіль 1003 профільна накладка 1004 стоякове накладне ущільнення 1005 ригельне накладне ущільнення 1006 канали для води, що просочується 1007 канали для води, що просочується 1008 основа ущільнення 1009 опора для скла 1010 стінки 1011 площина поділу 1012 основа ущільнення 1013 опора для скла 1014 канали для води, що просочується 1015 канали для води, що просочується 1016 стінка 1017 жолобок для конденсату 1017а стінка 1017b стінка 1017с стінка 1018 порожнина 1019 стоякове ущільнення 1020 основа ущільнення 1021 основа ущільнення 1025 вставка 1101 профільна кришка 1102 профільна кришка 1103 кріплення 1104 ізолюючі шибки 1105 шарніри 1106 з'єднання в паз і гребінь К гвинтовий канал 17 74617 18 19 74617 20 21 74617 22 23 74617 24 25 74617 26 27 74617 28 29 74617 30 31 74617 32 33 74617 34 35 Комп’ютерна верстка О. Гапоненко 74617 Підписне 36 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
