Автоматизований комплекс групового зберігання озброєння та бронетанкової техніки

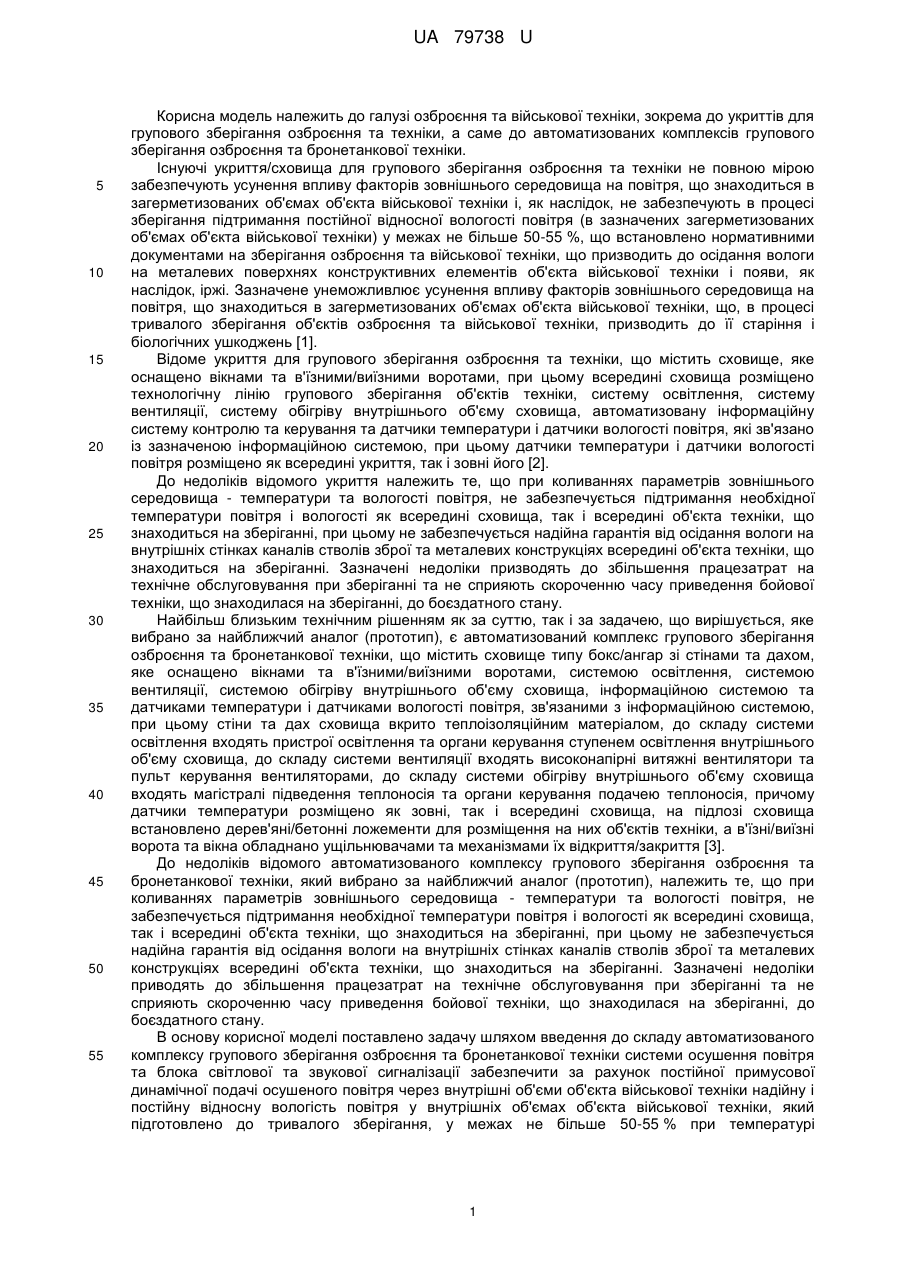

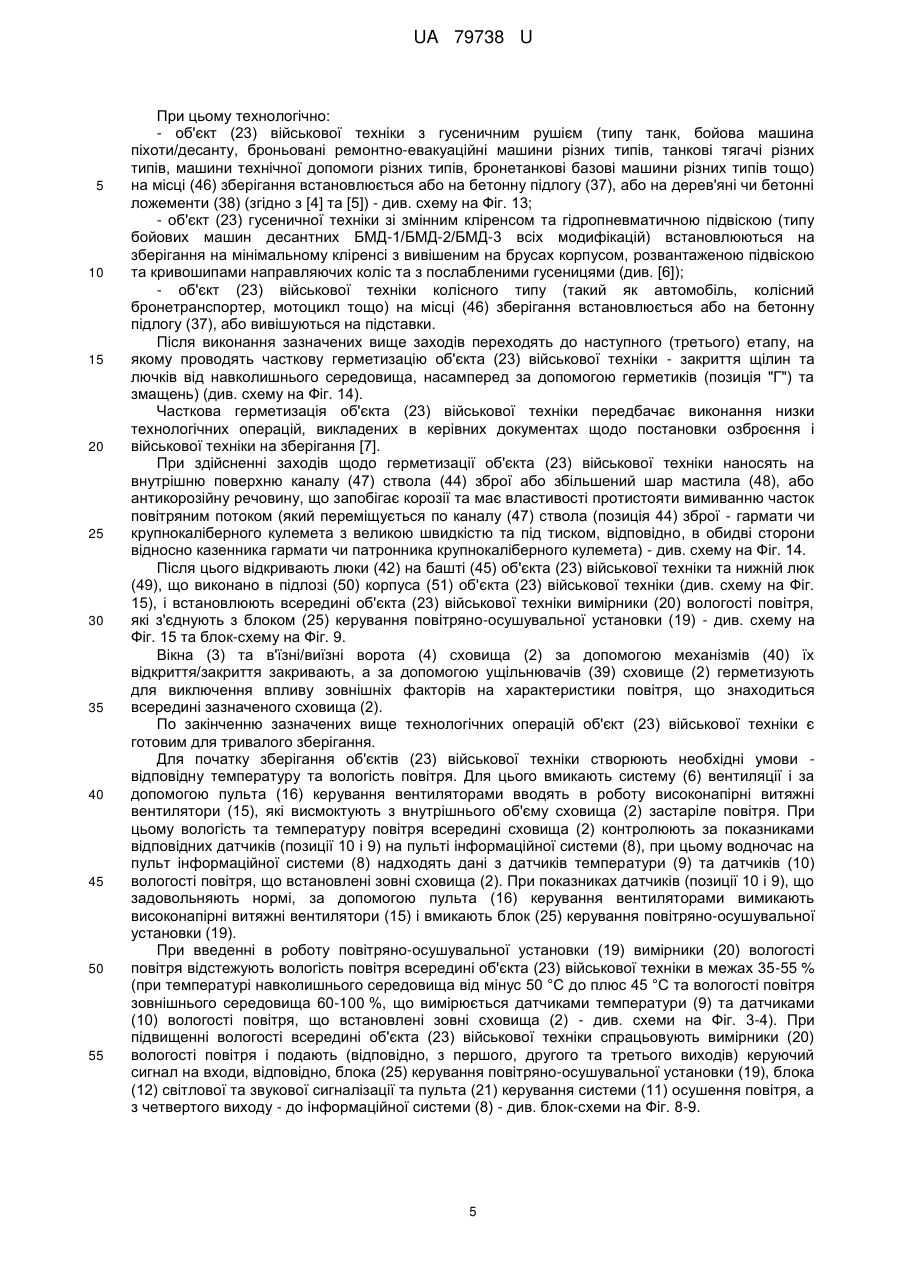

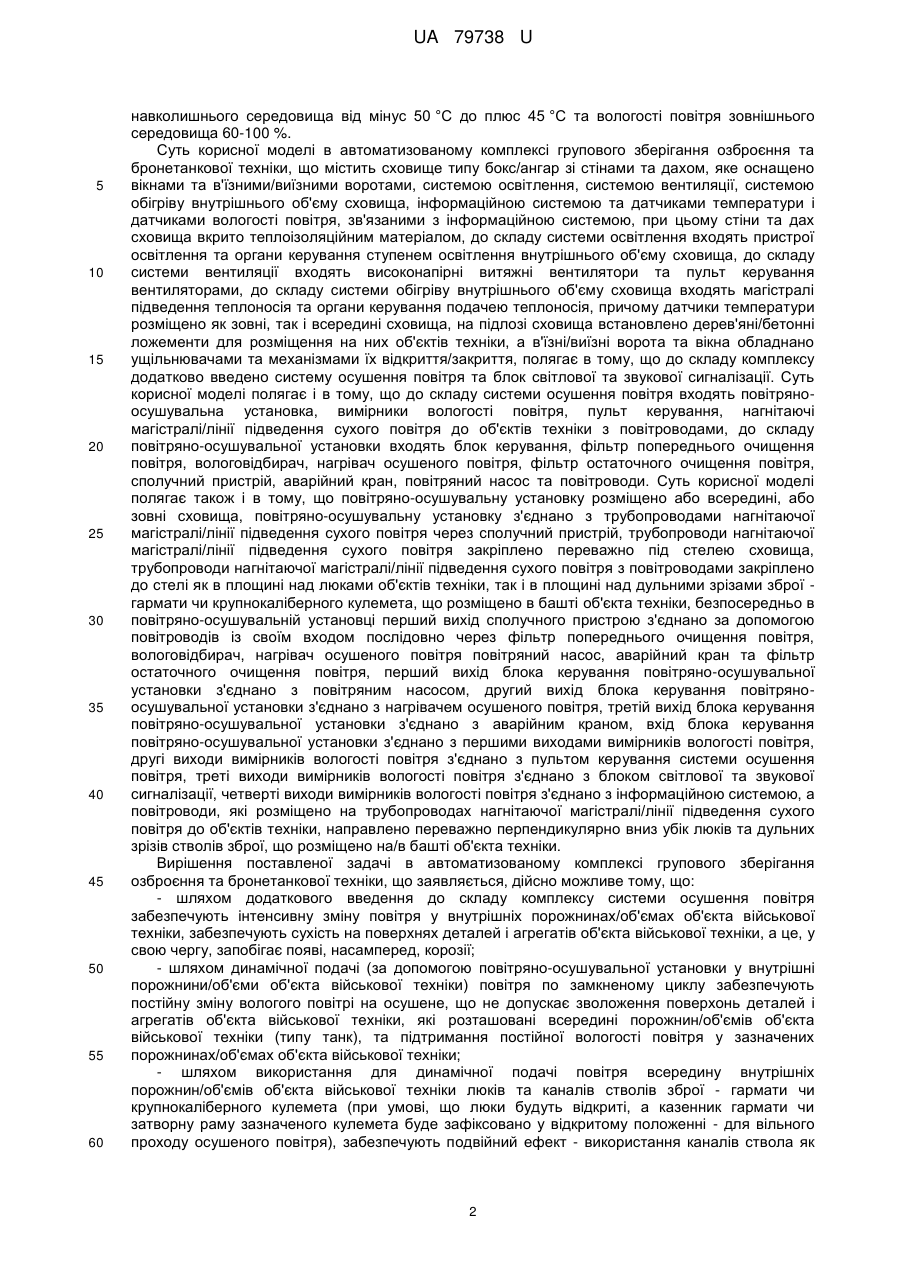

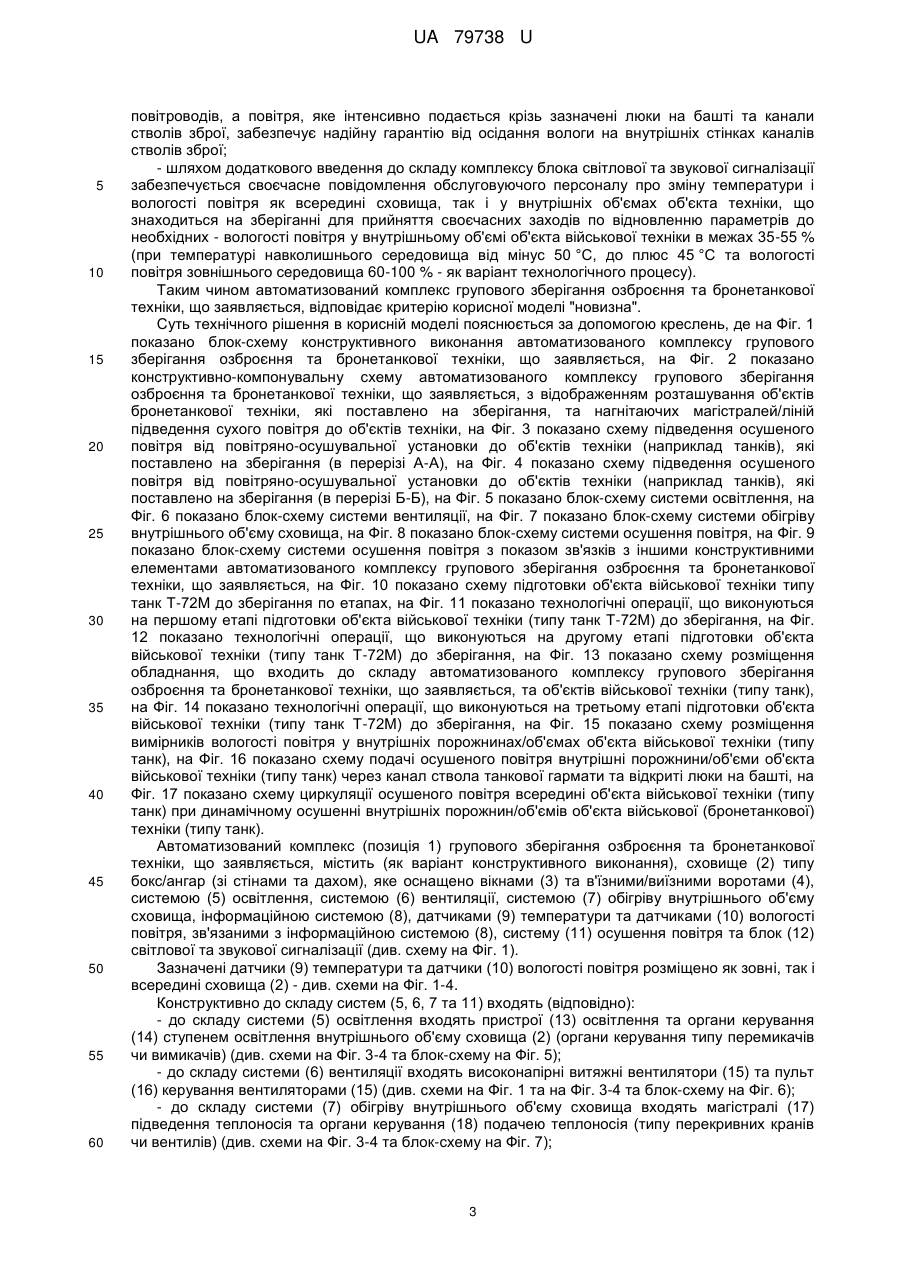

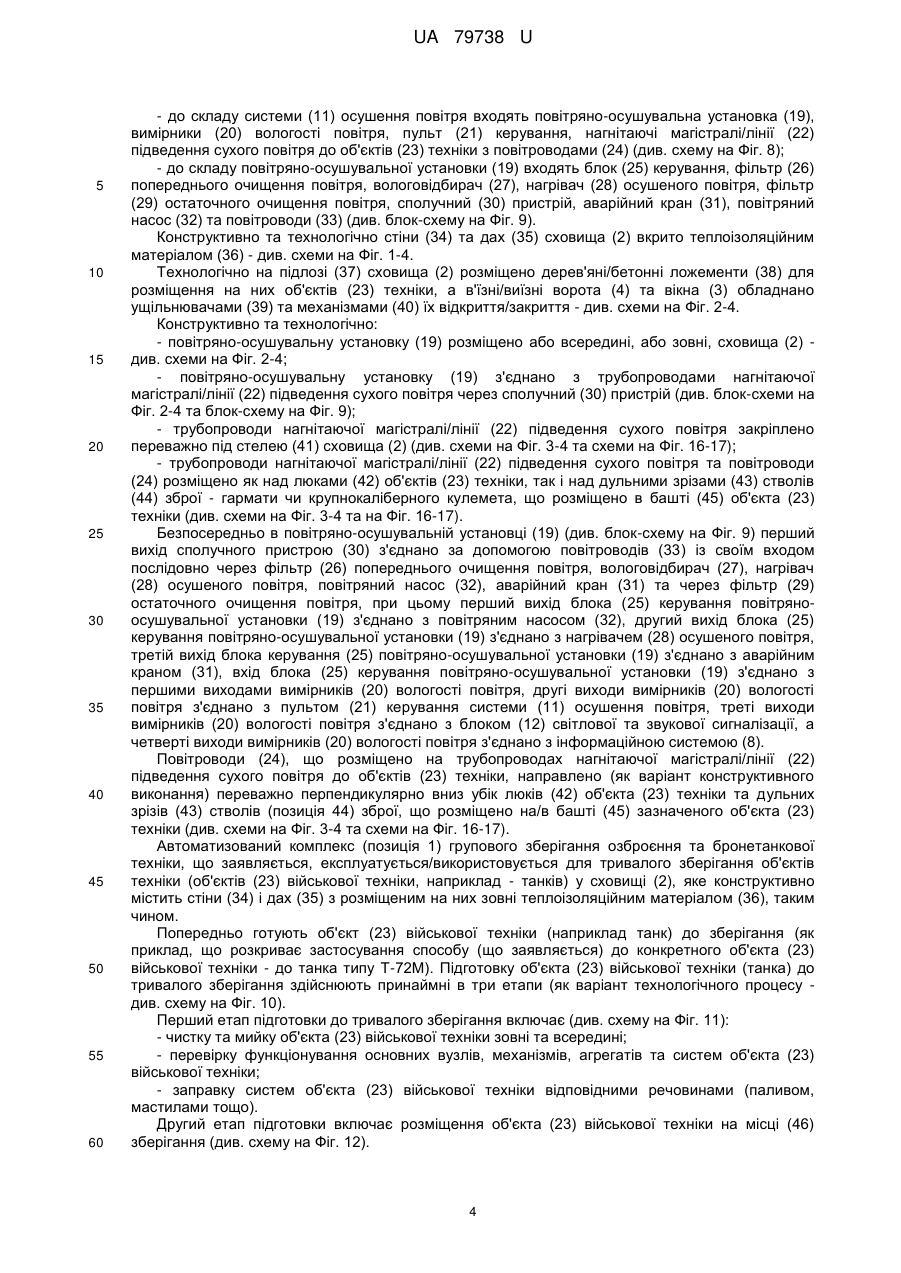

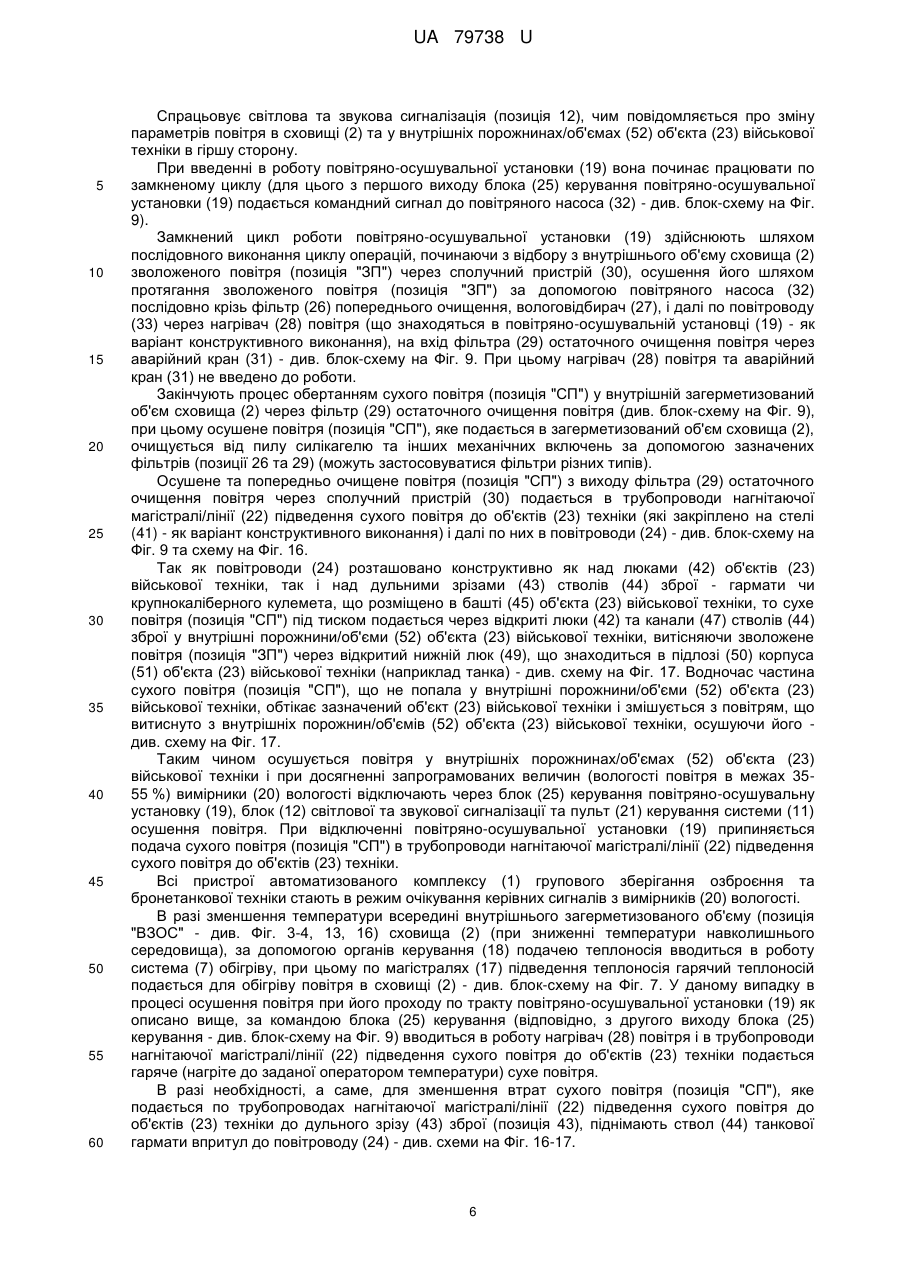

Реферат: Автоматизований комплекс групового зберігання озброєння та бронетанкової техніки містить повітроводи, які розміщено на трубопроводах нагнітаючої магістралі/лінії підведення сухого повітря до об'єктів техніки, направлено переважно перпендикулярно вниз убік люків та дульних зрізів стволів зброї, що розміщено на/в башті об'єкта техніки. UA 79738 U (12) UA 79738 U UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння та військової техніки, зокрема до укриттів для групового зберігання озброєння та техніки, а саме до автоматизованих комплексів групового зберігання озброєння та бронетанкової техніки. Існуючі укриття/сховища для групового зберігання озброєння та техніки не повною мірою забезпечують усунення впливу факторів зовнішнього середовища на повітря, що знаходиться в загерметизованих об'ємах об'єкта військової техніки і, як наслідок, не забезпечують в процесі зберігання підтримання постійної відносної вологості повітря (в зазначених загерметизованих об'ємах об'єкта військової техніки) у межах не більше 50-55 %, що встановлено нормативними документами на зберігання озброєння та військової техніки, що призводить до осідання вологи на металевих поверхнях конструктивних елементів об'єкта військової техніки і появи, як наслідок, іржі. Зазначене унеможливлює усунення впливу факторів зовнішнього середовища на повітря, що знаходиться в загерметизованих об'ємах об'єкта військової техніки, що, в процесі тривалого зберігання об'єктів озброєння та військової техніки, призводить до її старіння і біологічних ушкоджень [1]. Відоме укриття для групового зберігання озброєння та техніки, що містить сховище, яке оснащено вікнами та в'їзними/виїзними воротами, при цьому всередині сховища розміщено технологічну лінію групового зберігання об'єктів техніки, систему освітлення, систему вентиляції, систему обігріву внутрішнього об'єму сховища, автоматизовану інформаційну систему контролю та керування та датчики температури і датчики вологості повітря, які зв'язано із зазначеною інформаційною системою, при цьому датчики температури і датчики вологості повітря розміщено як всередині укриття, так і зовні його [2]. До недоліків відомого укриття належить те, що при коливаннях параметрів зовнішнього середовища - температури та вологості повітря, не забезпечується підтримання необхідної температури повітря і вологості як всередині сховища, так і всередині об'єкта техніки, що знаходиться на зберіганні, при цьому не забезпечується надійна гарантія від осідання вологи на внутрішніх стінках каналів стволів зброї та металевих конструкціях всередині об'єкта техніки, що знаходиться на зберіганні. Зазначені недоліки призводять до збільшення працезатрат на технічне обслуговування при зберіганні та не сприяють скороченню часу приведення бойової техніки, що знаходилася на зберіганні, до боєздатного стану. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є автоматизований комплекс групового зберігання озброєння та бронетанкової техніки, що містить сховище типу бокс/ангар зі стінами та дахом, яке оснащено вікнами та в'їзними/виїзними воротами, системою освітлення, системою вентиляції, системою обігріву внутрішнього об'єму сховища, інформаційною системою та датчиками температури і датчиками вологості повітря, зв'язаними з інформаційною системою, при цьому стіни та дах сховища вкрито теплоізоляційним матеріалом, до складу системи освітлення входять пристрої освітлення та органи керування ступенем освітлення внутрішнього об'єму сховища, до складу системи вентиляції входять високонапірні витяжні вентилятори та пульт керування вентиляторами, до складу системи обігріву внутрішнього об'єму сховища входять магістралі підведення теплоносія та органи керування подачею теплоносія, причому датчики температури розміщено як зовні, так і всередині сховища, на підлозі сховища встановлено дерев'яні/бетонні ложементи для розміщення на них об'єктів техніки, а в'їзні/виїзні ворота та вікна обладнано ущільнювачами та механізмами їх відкриття/закриття [3]. До недоліків відомого автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, який вибрано за найближчий аналог (прототип), належить те, що при коливаннях параметрів зовнішнього середовища - температури та вологості повітря, не забезпечується підтримання необхідної температури повітря і вологості як всередині сховища, так і всередині об'єкта техніки, що знаходиться на зберіганні, при цьому не забезпечується надійна гарантія від осідання вологи на внутрішніх стінках каналів стволів зброї та металевих конструкціях всередині об'єкта техніки, що знаходиться на зберіганні. Зазначені недоліки приводять до збільшення працезатрат на технічне обслуговування при зберіганні та не сприяють скороченню часу приведення бойової техніки, що знаходилася на зберіганні, до боєздатного стану. В основу корисної моделі поставлено задачу шляхом введення до складу автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки системи осушення повітря та блока світлової та звукової сигналізації забезпечити за рахунок постійної примусової динамічної подачі осушеного повітря через внутрішні об'єми об'єкта військової техніки надійну і постійну відносну вологість повітря у внутрішніх об'ємах об'єкта військової техніки, який підготовлено до тривалого зберігання, у межах не більше 50-55 % при температурі 1 UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 60 навколишнього середовища від мінус 50 °C до плюс 45 °C та вологості повітря зовнішнього середовища 60-100 %. Суть корисної моделі в автоматизованому комплексі групового зберігання озброєння та бронетанкової техніки, що містить сховище типу бокс/ангар зі стінами та дахом, яке оснащено вікнами та в'їзними/виїзними воротами, системою освітлення, системою вентиляції, системою обігріву внутрішнього об'єму сховища, інформаційною системою та датчиками температури і датчиками вологості повітря, зв'язаними з інформаційною системою, при цьому стіни та дах сховища вкрито теплоізоляційним матеріалом, до складу системи освітлення входять пристрої освітлення та органи керування ступенем освітлення внутрішнього об'єму сховища, до складу системи вентиляції входять високонапірні витяжні вентилятори та пульт керування вентиляторами, до складу системи обігріву внутрішнього об'єму сховища входять магістралі підведення теплоносія та органи керування подачею теплоносія, причому датчики температури розміщено як зовні, так і всередині сховища, на підлозі сховища встановлено дерев'яні/бетонні ложементи для розміщення на них об'єктів техніки, а в'їзні/виїзні ворота та вікна обладнано ущільнювачами та механізмами їх відкриття/закриття, полягає в тому, що до складу комплексу додатково введено систему осушення повітря та блок світлової та звукової сигналізації. Суть корисної моделі полягає і в тому, що до складу системи осушення повітря входять повітряноосушувальна установка, вимірники вологості повітря, пульт керування, нагнітаючі магістралі/лінії підведення сухого повітря до об'єктів техніки з повітроводами, до складу повітряно-осушувальної установки входять блок керування, фільтр попереднього очищення повітря, вологовідбирач, нагрівач осушеного повітря, фільтр остаточного очищення повітря, сполучний пристрій, аварійний кран, повітряний насос та повітроводи. Суть корисної моделі полягає також і в тому, що повітряно-осушувальну установку розміщено або всередині, або зовні сховища, повітряно-осушувальну установку з'єднано з трубопроводами нагнітаючої магістралі/лінії підведення сухого повітря через сполучний пристрій, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря закріплено переважно під стелею сховища, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря з повітроводами закріплено до стелі як в площині над люками об'єктів техніки, так і в площині над дульними зрізами зброї гармати чи крупнокаліберного кулемета, що розміщено в башті об'єкта техніки, безпосередньо в повітряно-осушувальній установці перший вихід сполучного пристрою з'єднано за допомогою повітроводів із своїм входом послідовно через фільтр попереднього очищення повітря, вологовідбирач, нагрівач осушеного повітря повітряний насос, аварійний кран та фільтр остаточного очищення повітря, перший вихід блока керування повітряно-осушувальної установки з'єднано з повітряним насосом, другий вихід блока керування повітряноосушувальної установки з'єднано з нагрівачем осушеного повітря, третій вихід блока керування повітряно-осушувальної установки з'єднано з аварійним краном, вхід блока керування повітряно-осушувальної установки з'єднано з першими виходами вимірників вологості повітря, другі виходи вимірників вологості повітря з'єднано з пультом керування системи осушення повітря, треті виходи вимірників вологості повітря з'єднано з блоком світлової та звукової сигналізації, четверті виходи вимірників вологості повітря з'єднано з інформаційною системою, а повітроводи, які розміщено на трубопроводах нагнітаючої магістралі/лінії підведення сухого повітря до об'єктів техніки, направлено переважно перпендикулярно вниз убік люків та дульних зрізів стволів зброї, що розміщено на/в башті об'єкта техніки. Вирішення поставленої задачі в автоматизованому комплексі групового зберігання озброєння та бронетанкової техніки, що заявляється, дійсно можливе тому, що: - шляхом додаткового введення до складу комплексу системи осушення повітря забезпечують інтенсивну зміну повітря у внутрішніх порожнинах/об'ємах об'єкта військової техніки, забезпечують сухість на поверхнях деталей і агрегатів об'єкта військової техніки, а це, у свою чергу, запобігає появі, насамперед, корозії; - шляхом динамічної подачі (за допомогою повітряно-осушувальної установки у внутрішні порожнини/об'єми об'єкта військової техніки) повітря по замкненому циклу забезпечують постійну зміну вологого повітрі на осушене, що не допускає зволоження поверхонь деталей і агрегатів об'єкта військової техніки, які розташовані всередині порожнин/об'ємів об'єкта військової техніки (типу танк), та підтримання постійної вологості повітря у зазначених порожнинах/об'ємах об'єкта військової техніки; - шляхом використання для динамічної подачі повітря всередину внутрішніх порожнин/об'ємів об'єкта військової техніки люків та каналів стволів зброї - гармати чи крупнокаліберного кулемета (при умові, що люки будуть відкриті, а казенник гармати чи затворну раму зазначеного кулемета буде зафіксовано у відкритому положенні - для вільного проходу осушеного повітря), забезпечують подвійний ефект - використання каналів ствола як 2 UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 60 повітроводів, а повітря, яке інтенсивно подається крізь зазначені люки на башті та канали стволів зброї, забезпечує надійну гарантію від осідання вологи на внутрішніх стінках каналів стволів зброї; - шляхом додаткового введення до складу комплексу блока світлової та звукової сигналізації забезпечується своєчасне повідомлення обслуговуючого персоналу про зміну температури і вологості повітря як всередині сховища, так і у внутрішніх об'ємах об'єкта техніки, що знаходиться на зберіганні для прийняття своєчасних заходів по відновленню параметрів до необхідних - вологості повітря у внутрішньому об'ємі об'єкта військової техніки в межах 35-55 % (при температурі навколишнього середовища від мінус 50 °C, до плюс 45 °C та вологості повітря зовнішнього середовища 60-100 % - як варіант технологічного процесу). Таким чином автоматизований комплекс групового зберігання озброєння та бронетанкової техніки, що заявляється, відповідає критерію корисної моделі "новизна". Суть технічного рішення в корисній моделі пояснюється за допомогою креслень, де на Фіг. 1 показано блок-схему конструктивного виконання автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, що заявляється, на Фіг. 2 показано конструктивно-компонувальну схему автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, що заявляється, з відображенням розташування об'єктів бронетанкової техніки, які поставлено на зберігання, та нагнітаючих магістралей/ліній підведення сухого повітря до об'єктів техніки, на Фіг. 3 показано схему підведення осушеного повітря від повітряно-осушувальної установки до об'єктів техніки (наприклад танків), які поставлено на зберігання (в перерізі А-А), на Фіг. 4 показано схему підведення осушеного повітря від повітряно-осушувальної установки до об'єктів техніки (наприклад танків), які поставлено на зберігання (в перерізі Б-Б), на Фіг. 5 показано блок-схему системи освітлення, на Фіг. 6 показано блок-схему системи вентиляції, на Фіг. 7 показано блок-схему системи обігріву внутрішнього об'єму сховища, на Фіг. 8 показано блок-схему системи осушення повітря, на Фіг. 9 показано блок-схему системи осушення повітря з показом зв'язків з іншими конструктивними елементами автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, що заявляється, на Фіг. 10 показано схему підготовки об'єкта військової техніки типу танк Т-72М до зберігання по етапах, на Фіг. 11 показано технологічні операції, що виконуються на першому етапі підготовки об'єкта військової техніки (типу танк Т-72М) до зберігання, на Фіг. 12 показано технологічні операції, що виконуються на другому етапі підготовки об'єкта військової техніки (типу танк Т-72М) до зберігання, на Фіг. 13 показано схему розміщення обладнання, що входить до складу автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, що заявляється, та об'єктів військової техніки (типу танк), на Фіг. 14 показано технологічні операції, що виконуються на третьому етапі підготовки об'єкта військової техніки (типу танк Т-72М) до зберігання, на Фіг. 15 показано схему розміщення вимірників вологості повітря у внутрішніх порожнинах/об'ємах об'єкта військової техніки (типу танк), на Фіг. 16 показано схему подачі осушеного повітря внутрішні порожнини/об'єми об'єкта військової техніки (типу танк) через канал ствола танкової гармати та відкриті люки на башті, на Фіг. 17 показано схему циркуляції осушеного повітря всередині об'єкта військової техніки (типу танк) при динамічному осушенні внутрішніх порожнин/об'ємів об'єкта військової (бронетанкової) техніки (типу танк). Автоматизований комплекс (позиція 1) групового зберігання озброєння та бронетанкової техніки, що заявляється, містить (як варіант конструктивного виконання), сховище (2) типу бокс/ангар (зі стінами та дахом), яке оснащено вікнами (3) та в'їзними/виїзними воротами (4), системою (5) освітлення, системою (6) вентиляції, системою (7) обігріву внутрішнього об'єму сховища, інформаційною системою (8), датчиками (9) температури та датчиками (10) вологості повітря, зв'язаними з інформаційною системою (8), систему (11) осушення повітря та блок (12) світлової та звукової сигналізації (див. схему на Фіг. 1). Зазначені датчики (9) температури та датчики (10) вологості повітря розміщено як зовні, так і всередині сховища (2) - див. схеми на Фіг. 1-4. Конструктивно до складу систем (5, 6, 7 та 11) входять (відповідно): - до складу системи (5) освітлення входять пристрої (13) освітлення та органи керування (14) ступенем освітлення внутрішнього об'єму сховища (2) (органи керування типу перемикачів чи вимикачів) (див. схеми на Фіг. 3-4 та блок-схему на Фіг. 5); - до складу системи (6) вентиляції входять високонапірні витяжні вентилятори (15) та пульт (16) керування вентиляторами (15) (див. схеми на Фіг. 1 та на Фіг. 3-4 та блок-схему на Фіг. 6); - до складу системи (7) обігріву внутрішнього об'єму сховища входять магістралі (17) підведення теплоносія та органи керування (18) подачею теплоносія (типу перекривних кранів чи вентилів) (див. схеми на Фіг. 3-4 та блок-схему на Фіг. 7); 3 UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 60 - до складу системи (11) осушення повітря входять повітряно-осушувальна установка (19), вимірники (20) вологості повітря, пульт (21) керування, нагнітаючі магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки з повітроводами (24) (див. схему на Фіг. 8); - до складу повітряно-осушувальної установки (19) входять блок (25) керування, фільтр (26) попереднього очищення повітря, вологовідбирач (27), нагрівач (28) осушеного повітря, фільтр (29) остаточного очищення повітря, сполучний (30) пристрій, аварійний кран (31), повітряний насос (32) та повітроводи (33) (див. блок-схему на Фіг. 9). Конструктивно та технологічно стіни (34) та дах (35) сховища (2) вкрито теплоізоляційним матеріалом (36) - див. схеми на Фіг. 1-4. Технологічно на підлозі (37) сховища (2) розміщено дерев'яні/бетонні ложементи (38) для розміщення на них об'єктів (23) техніки, а в'їзні/виїзні ворота (4) та вікна (3) обладнано ущільнювачами (39) та механізмами (40) їх відкриття/закриття - див. схеми на Фіг. 2-4. Конструктивно та технологічно: - повітряно-осушувальну установку (19) розміщено або всередині, або зовні, сховища (2) див. схеми на Фіг. 2-4; - повітряно-осушувальну установку (19) з'єднано з трубопроводами нагнітаючої магістралі/лінії (22) підведення сухого повітря через сполучний (30) пристрій (див. блок-схеми на Фіг. 2-4 та блок-схему на Фіг. 9); - трубопроводи нагнітаючої магістралі/лінії (22) підведення сухого повітря закріплено переважно під стелею (41) сховища (2) (див. схеми на Фіг. 3-4 та схеми на Фіг. 16-17); - трубопроводи нагнітаючої магістралі/лінії (22) підведення сухого повітря та повітроводи (24) розміщено як над люками (42) об'єктів (23) техніки, так і над дульними зрізами (43) стволів (44) зброї - гармати чи крупнокаліберного кулемета, що розміщено в башті (45) об'єкта (23) техніки (див. схеми на Фіг. 3-4 та на Фіг. 16-17). Безпосередньо в повітряно-осушувальній установці (19) (див. блок-схему на Фіг. 9) перший вихід сполучного пристрою (30) з'єднано за допомогою повітроводів (33) із своїм входом послідовно через фільтр (26) попереднього очищення повітря, вологовідбирач (27), нагрівач (28) осушеного повітря, повітряний насос (32), аварійний кран (31) та через фільтр (29) остаточного очищення повітря, при цьому перший вихід блока (25) керування повітряноосушувальної установки (19) з'єднано з повітряним насосом (32), другий вихід блока (25) керування повітряно-осушувальної установки (19) з'єднано з нагрівачем (28) осушеного повітря, третій вихід блока керування (25) повітряно-осушувальної установки (19) з'єднано з аварійним краном (31), вхід блока (25) керування повітряно-осушувальної установки (19) з'єднано з першими виходами вимірників (20) вологості повітря, другі виходи вимірників (20) вологості повітря з'єднано з пультом (21) керування системи (11) осушення повітря, треті виходи вимірників (20) вологості повітря з'єднано з блоком (12) світлової та звукової сигналізації, а четверті виходи вимірників (20) вологості повітря з'єднано з інформаційною системою (8). Повітроводи (24), що розміщено на трубопроводах нагнітаючої магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки, направлено (як варіант конструктивного виконання) переважно перпендикулярно вниз убік люків (42) об'єкта (23) техніки та дульних зрізів (43) стволів (позиція 44) зброї, що розміщено на/в башті (45) зазначеного об'єкта (23) техніки (див. схеми на Фіг. 3-4 та схеми на Фіг. 16-17). Автоматизований комплекс (позиція 1) групового зберігання озброєння та бронетанкової техніки, що заявляється, експлуатується/використовується для тривалого зберігання об'єктів техніки (об'єктів (23) військової техніки, наприклад - танків) у сховищі (2), яке конструктивно містить стіни (34) і дах (35) з розміщеним на них зовні теплоізоляційним матеріалом (36), таким чином. Попередньо готують об'єкт (23) військової техніки (наприклад танк) до зберігання (як приклад, що розкриває застосування способу (що заявляється) до конкретного об'єкта (23) військової техніки - до танка типу Т-72М). Підготовку об'єкта (23) військової техніки (танка) до тривалого зберігання здійснюють принаймні в три етапи (як варіант технологічного процесу див. схему на Фіг. 10). Перший етап підготовки до тривалого зберігання включає (див. схему на Фіг. 11): - чистку та мийку об'єкта (23) військової техніки зовні та всередині; - перевірку функціонування основних вузлів, механізмів, агрегатів та систем об'єкта (23) військової техніки; - заправку систем об'єкта (23) військової техніки відповідними речовинами (паливом, мастилами тощо). Другий етап підготовки включає розміщення об'єкта (23) військової техніки на місці (46) зберігання (див. схему на Фіг. 12). 4 UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 При цьому технологічно: - об'єкт (23) військової техніки з гусеничним рушієм (типу танк, бойова машина піхоти/десанту, броньовані ремонтно-евакуаційні машини різних типів, танкові тягачі різних типів, машини технічної допомоги різних типів, бронетанкові базові машини різних типів тощо) на місці (46) зберігання встановлюється або на бетонну підлогу (37), або на дерев'яні чи бетонні ложементи (38) (згідно з [4] та [5]) - див. схему на Фіг. 13; - об'єкт (23) гусеничної техніки зі змінним кліренсом та гідропневматичною підвіскою (типу бойових машин десантних БМД-1/БМД-2/БМД-3 всіх модифікацій) встановлюються на зберігання на мінімальному кліренсі з вивішеним на брусах корпусом, розвантаженою підвіскою та кривошипами направляючих коліс та з послабленими гусеницями (див. [6]); - об'єкт (23) військової техніки колісного типу (такий як автомобіль, колісний бронетранспортер, мотоцикл тощо) на місці (46) зберігання встановлюється або на бетонну підлогу (37), або вивішуються на підставки. Після виконання зазначених вище заходів переходять до наступного (третього) етапу, на якому проводять часткову герметизацію об'єкта (23) військової техніки - закриття щілин та лючків від навколишнього середовища, насамперед за допомогою герметиків (позиція "Г") та змащень) (див. схему на Фіг. 14). Часткова герметизація об'єкта (23) військової техніки передбачає виконання низки технологічних операцій, викладених в керівних документах щодо постановки озброєння і військової техніки на зберігання [7]. При здійсненні заходів щодо герметизації об'єкта (23) військової техніки наносять на внутрішню поверхню каналу (47) ствола (44) зброї або збільшений шар мастила (48), або антикорозійну речовину, що запобігає корозії та має властивості протистояти вимиванню часток повітряним потоком (який переміщується по каналу (47) ствола (позиція 44) зброї - гармати чи крупнокаліберного кулемета з великою швидкістю та під тиском, відповідно, в обидві сторони відносно казенника гармати чи патронника крупнокаліберного кулемета) - див. схему на Фіг. 14. Після цього відкривають люки (42) на башті (45) об'єкта (23) військової техніки та нижній люк (49), що виконано в підлозі (50) корпуса (51) об'єкта (23) військової техніки (див. схему наФіг. 15), і встановлюють всередині об'єкта (23) військової техніки вимірники (20) вологості повітря, які з'єднують з блоком (25) керування повітряно-осушувальної установки (19) - див. схему на Фіг. 15 та блок-схему на Фіг. 9. Вікна (3) та в'їзні/виїзні ворота (4) сховища (2) за допомогою механізмів (40) їх відкриття/закриття закривають, а за допомогою ущільнювачів (39) сховище (2) герметизують для виключення впливу зовнішніх факторів на характеристики повітря, що знаходиться всередині зазначеного сховища (2). По закінченню зазначених вище технологічних операцій об'єкт (23) військової техніки є готовим для тривалого зберігання. Для початку зберігання об'єктів (23) військової техніки створюють необхідні умови відповідну температуру та вологість повітря. Для цього вмикають систему (6) вентиляції і за допомогою пульта (16) керування вентиляторами вводять в роботу високонапірні витяжні вентилятори (15), які висмоктують з внутрішнього об'єму сховища (2) застаріле повітря. При цьому вологість та температуру повітря всередині сховища (2) контролюють за показниками відповідних датчиків (позиції 10 і 9) на пульті інформаційної системи (8), при цьому водночас на пульт інформаційної системи (8) надходять дані з датчиків температури (9) та датчиків (10) вологості повітря, що встановлені зовні сховища (2). При показниках датчиків (позиції 10 і 9), що задовольняють нормі, за допомогою пульта (16) керування вентиляторами вимикають високонапірні витяжні вентилятори (15) і вмикають блок (25) керування повітряно-осушувальної установки (19). При введенні в роботу повітряно-осушувальної установки (19) вимірники (20) вологості повітря відстежують вологість повітря всередині об'єкта (23) військової техніки в межах 35-55 % (при температурі навколишнього середовища від мінус 50 °C до плюс 45 °C та вологості повітря зовнішнього середовища 60-100 %, що вимірюється датчиками температури (9) та датчиками (10) вологості повітря, що встановлені зовні сховища (2) - див. схеми на Фіг. 3-4). При підвищенні вологості всередині об'єкта (23) військової техніки спрацьовують вимірники (20) вологості повітря і подають (відповідно, з першого, другого та третього виходів) керуючий сигнал на входи, відповідно, блока (25) керування повітряно-осушувальної установки (19), блока (12) світлової та звукової сигналізації та пульта (21) керування системи (11) осушення повітря, а з четвертого виходу - до інформаційної системи (8) - див. блок-схеми на Фіг. 8-9. 5 UA 79738 U 5 10 15 20 25 30 35 40 45 50 55 60 Спрацьовує світлова та звукова сигналізація (позиція 12), чим повідомляється про зміну параметрів повітря в сховищі (2) та у внутрішніх порожнинах/об'ємах (52) об'єкта (23) військової техніки в гіршу сторону. При введенні в роботу повітряно-осушувальної установки (19) вона починає працювати по замкненому циклу (для цього з першого виходу блока (25) керування повітряно-осушувальної установки (19) подається командний сигнал до повітряного насоса (32) - див. блок-схему на Фіг. 9). Замкнений цикл роботи повітряно-осушувальної установки (19) здійснюють шляхом послідовного виконання циклу операцій, починаючи з відбору з внутрішнього об'єму сховища (2) зволоженого повітря (позиція "ЗП") через сполучний пристрій (30), осушення його шляхом протягання зволоженого повітря (позиція "ЗП") за допомогою повітряного насоса (32) послідовно крізь фільтр (26) попереднього очищення, вологовідбирач (27), і далі по повітроводу (33) через нагрівач (28) повітря (що знаходяться в повітряно-осушувальній установці (19) - як варіант конструктивного виконання), на вхід фільтра (29) остаточного очищення повітря через аварійний кран (31) - див. блок-схему на Фіг. 9. При цьому нагрівач (28) повітря та аварійний кран (31) не введено до роботи. Закінчують процес обертанням сухого повітря (позиція "СП") у внутрішній загерметизований об'єм сховища (2) через фільтр (29) остаточного очищення повітря (див. блок-схему на Фіг. 9), при цьому осушене повітря (позиція "СП"), яке подається в загерметизований об'єм сховища (2), очищується від пилу силікагелю та інших механічних включень за допомогою зазначених фільтрів (позиції 26 та 29) (можуть застосовуватися фільтри різних типів). Осушене та попередньо очищене повітря (позиція "СП") з виходу фільтра (29) остаточного очищення повітря через сполучний пристрій (30) подається в трубопроводи нагнітаючої магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки (які закріплено на стелі (41) - як варіант конструктивного виконання) і далі по них в повітроводи (24) - див. блок-схему на Фіг. 9 та схему на Фіг. 16. Так як повітроводи (24) розташовано конструктивно як над люками (42) об'єктів (23) військової техніки, так і над дульними зрізами (43) стволів (44) зброї - гармати чи крупнокаліберного кулемета, що розміщено в башті (45) об'єкта (23) військової техніки, то сухе повітря (позиція "СП") під тиском подається через відкриті люки (42) та канали (47) стволів (44) зброї у внутрішні порожнини/об'єми (52) об'єкта (23) військової техніки, витісняючи зволожене повітря (позиція "ЗП") через відкритий нижній люк (49), що знаходиться в підлозі (50) корпуса (51) об'єкта (23) військової техніки (наприклад танка) - див. схему на Фіг. 17. Водночас частина сухого повітря (позиція "СП"), що не попала у внутрішні порожнини/об'єми (52) об'єкта (23) військової техніки, обтікає зазначений об'єкт (23) військової техніки і змішується з повітрям, що витиснуто з внутрішніх порожнин/об'ємів (52) об'єкта (23) військової техніки, осушуючи його див. схему на Фіг. 17. Таким чином осушується повітря у внутрішніх порожнинах/об'ємах (52) об'єкта (23) військової техніки і при досягненні запрограмованих величин (вологості повітря в межах 3555 %) вимірники (20) вологості відключають через блок (25) керування повітряно-осушувальну установку (19), блок (12) світлової та звукової сигналізації та пульт (21) керування системи (11) осушення повітря. При відключенні повітряно-осушувальної установки (19) припиняється подача сухого повітря (позиція "СП") в трубопроводи нагнітаючої магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки. Всі пристрої автоматизованого комплексу (1) групового зберігання озброєння та бронетанкової техніки стають в режим очікування керівних сигналів з вимірників (20) вологості. В разі зменшення температури всередині внутрішнього загерметизованого об'єму (позиція "ВЗОС" - див. Фіг. 3-4, 13, 16) сховища (2) (при зниженні температури навколишнього середовища), за допомогою органів керування (18) подачею теплоносія вводиться в роботу система (7) обігріву, при цьому по магістралях (17) підведення теплоносія гарячий теплоносій подається для обігріву повітря в сховищі (2) - див. блок-схему на Фіг. 7. У даному випадку в процесі осушення повітря при його проходу по тракту повітряно-осушувальної установки (19) як описано вище, за командою блока (25) керування (відповідно, з другого виходу блока (25) керування - див. блок-схему на Фіг. 9) вводиться в роботу нагрівач (28) повітря і в трубопроводи нагнітаючої магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки подається гаряче (нагріте до заданої оператором температури) сухе повітря. В разі необхідності, а саме, для зменшення втрат сухого повітря (позиція "СП"), яке подається по трубопроводах нагнітаючої магістралі/лінії (22) підведення сухого повітря до об'єктів (23) техніки до дульного зрізу (43) зброї (позиція 43), піднімають ствол (44) танкової гармати впритул до повітроводу (24) - див. схеми на Фіг. 16-17. 6 UA 79738 U 5 10 15 20 25 30 35 40 45 В аварійній ситуації спрацьовує блок (25) керування і з його третього виходу командний сигнал подається на перекриття аварійного крану (31), при цьому з першого виходу блока (25) керування інший командний сигнал подається до повітряного насоса (32) і вимикає його, а з другого виходу блока (25) керування інший командний сигнал подається до нагрівача (28) повітря, який теж вимикається, якщо був задіяний в роботу - див. блок-схему на Фіг. 9). Схеми продування (подачі осушеного повітря - позиція "СП") всередину, а саме, у внутрішні порожнини/об'єми (52) об'єкта (23) військової техніки, який знаходиться на зберігання, показано на Фіг. 17. Таким чином у внутрішніх порожнинах/об'ємах (52) об'єкта (23) військової техніки, яка знаходиться на зберігання, за допомогою повітряно-осушувальної установки (19) автоматично (по сигналах вимірників (20) вологості повітря) здійснюють підтримання відносної вологості повітря шляхом його інтенсивного осушення (у внутрішніх порожнинах/об'ємах (52) об'єкта (23) військової техніки підтримують постійну вологість повітря в межах 35-55 % при температурі навколишнього середовища від мінус 50 °C до плюс 45 °C і вологості повітря зовнішнього середовища 60-100 % - як варіант технологічного процесу). У темний час доби оператор застосовує систему (5) освітлення, включаючи пристрої (13) освітлення (наприклад лампи освітлення) за допомогою органів (14) керування ступенем освітлення (див. блок-схему на Фіг. 5 та схему на Фіг. 13). Підвищення ефективності застосування автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, у порівнянні з прототипом, досягається шляхом введення до складу автоматизованого комплексу повітряно-осушувальної установки, за допомогою якої забезпечують збереження/підтримання постійної вологості повітря в порожнинах/об'ємах об'єкта військової техніки в межах 35-55 % при температурі навколишнього середовища від мінус 50 °C до плюс 45 °C та вологості повітря зовнішнього середовища 60-100 %. Підвищення ефективності застосування автоматизованого комплексу групового зберігання озброєння та бронетанкової техніки, у порівнянні з прототипом, досягається також шляхом не статичного, а динамічного осушення повітря в герметичному об'ємі сховища та в порожнинах/об'ємах об'єкта військової техніки, що забезпечує високу частоту зміни повітря та недопущення при цьому утворення окислів на металевих поверхнях конструктивних елементів об'єкта броньованої техніки, що знаходяться у її внутрішніх об'ємах. Джерела інформації: 1. Эксплуатация бронетанковой и автотракторной техники. Учебник для высших общевойсковых и танковых командных училищ. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР. - Москва, 1974. - Глава X "Хранение машин". - С. 239-270. 2. Патент РФ № 2065521 (13) С1 "Устройство для длительного хранения объектов бронетанкового вооружения и техники" від 20.08.1996, МПК 6 Е 04 Н 6/08, F 41 Н 7/00 - аналог. 3. Патент РФ № 2205777 (13) С1 "Автоматизированный комплекс групового хранения вооружения и техники" від 10.06.2003 р., МПК (2003.1) В 65 В 33/04, В 65 D 85/68 - прототип. 4. Танк Т-72А. Техническое описание и инструкция по эксплуатации. Книга вторая. - М.: Военное издательство Министерства обороны СССР, 1986. - 107 с. 5. Боевые машины десантные БМД-1П и БМД-1ПК. Техническое описание. - М.: Воентиздат, 1991. 6. Боевые машины десантные БМД-2 и БМД-2К. Техническое описание. - М.: Воентиздат, 1991. 7. Керівництво по зберіганню бронетанкового озброєння і техніки. Видавництво Міністерства оборони України. Київ - 1996, с. 122-205. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Автоматизований комплекс групового зберігання озброєння та бронетанкової техніки, що містить сховище типу бокс/ангар зі стінами та дахом, яке оснащено вікнами та в'їзними/виїзними воротами, системою освітлення, системою вентиляції, системою обігріву внутрішнього об'єму сховища, інформаційною системою та датчиками температури і датчиками вологості повітря, зв'язаними з інформаційною системою, при цьому стіни та дах сховища вкрито теплоізоляційним матеріалом, до складу системи освітлення входять пристрої освітлення та органи керування ступенем освітлення внутрішнього об'єму сховища, до складу системи вентиляції входять високонапірні витяжні вентилятори та пульт керування вентиляторами, до складу системи обігріву внутрішнього об'єму сховища входять магістралі підведення теплоносія та органи керування подачею теплоносія, причому датчики температури розміщено як зовні, так 7 UA 79738 U 5 10 15 20 25 30 і всередині сховища, на підлозі сховища встановлено дерев'яні/бетонні ложементи для розміщення на них об'єктів техніки, а в'їзні/виїзні ворота та вікна обладнано ущільнювачами та механізмами їх відкриття/закриття, який відрізняється тим, що до складу комплексу додатково введено систему осушення повітря та блок світлової та звукової сигналізації, при цьому до складу системи осушення повітря входять повітряно-осушувальна установка, вимірники вологості повітря, пульт керування, нагнітаючі магістралі/лінії підведення сухого повітря до об'єктів техніки з повітроводами, до складу повітряно-осушувальної установки входять блок керування, фільтр попереднього очищення повітря, вологовідбирач, нагрівач осушеного повітря, фільтр остаточного очищення повітря, сполучний пристрій, аварійний кран, повітряний насос та повітроводи, причому повітряно-осушувальну установку розміщено або всередині, або зовні сховища, повітряно-осушувальну установку з'єднано з трубопроводами нагнітаючої магістралі/лінії підведення сухого повітря через сполучний пристрій, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря закріплено переважно під стелею сховища, трубопроводи нагнітаючої магістралі/лінії підведення сухого повітря з повітроводами закріплено до стелі як в площині над люками об'єктів техніки, так і в площині над дульними зрізами зброї гармати чи крупнокаліберного кулемета, що розміщено в башті об'єкта техніки, безпосередньо в повітряно-осушувальній установці перший вихід сполучного пристрою з'єднано за допомогою повітроводів із своїм входом послідовно через фільтр попереднього очищення повітря, вологовідбирач, нагрівач осушеного повітря повітряний насос, аварійний кран та фільтр остаточного очищення повітря, перший вихід блока керування повітряно-осушувальної установки з'єднано з повітряним насосом, другий вихід блока керування повітряноосушувальної установки з'єднано з нагрівачем осушеного повітря, третій вихід блока керування повітряно-осушувальної установки з'єднано з аварійним краном, вхід блока керування повітряно-осушувальної установки з'єднано з першими виходами вимірників вологості повітря, другі виходи вимірників вологості повітря з'єднано з пультом керування системи осушення повітря, треті виходи вимірників вологості повітря з'єднано з блоком світлової та звукової сигналізації, а четверті виходи вимірників вологості повітря з'єднано з інформаційною системою. 2. Автоматизований комплекс за п. 1, який відрізняється тим, що повітроводи, які розміщено на трубопроводах нагнітаючої магістралі/лінії підведення сухого повітря до об'єктів техніки, направлено переважно перпендикулярно вниз убік люків та дульних зрізів стволів зброї, що розміщено на/в башті об'єкта техніки. 8 UA 79738 U 9 UA 79738 U 10 UA 79738 U 11 UA 79738 U 12 UA 79738 U 13 UA 79738 U 14 UA 79738 U 15 UA 79738 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
