Транспортно-очисна система вороху коренеплодів

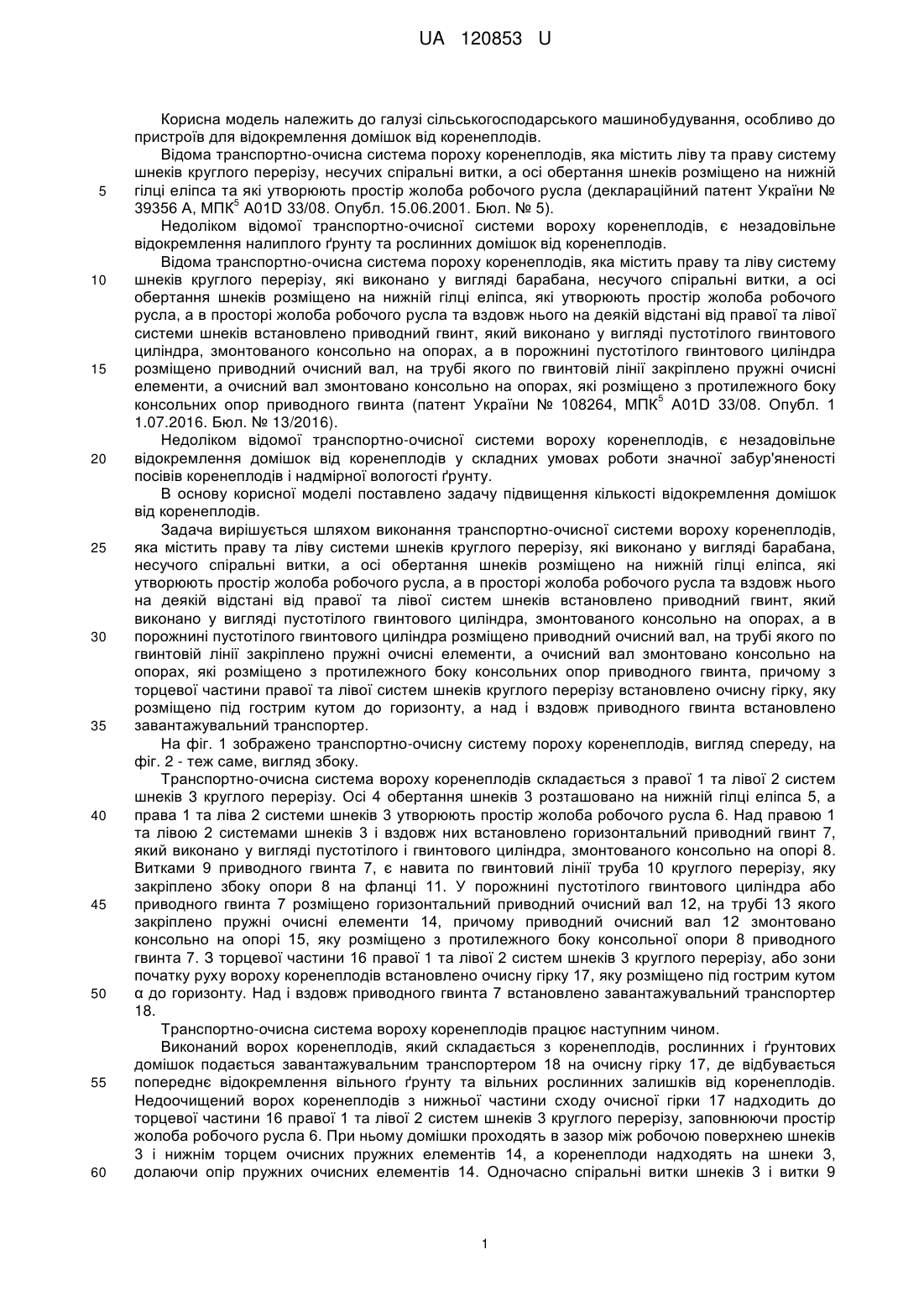

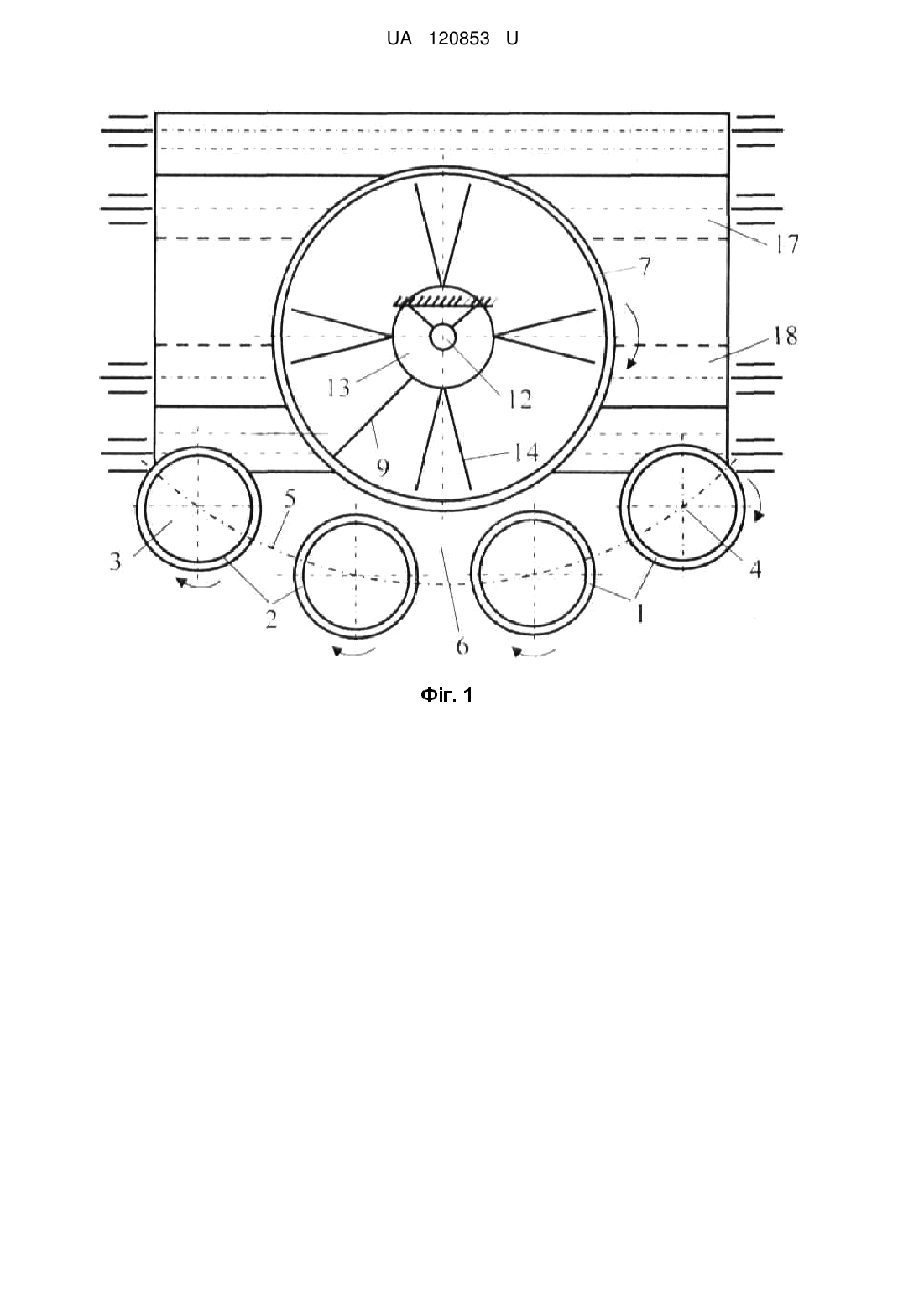

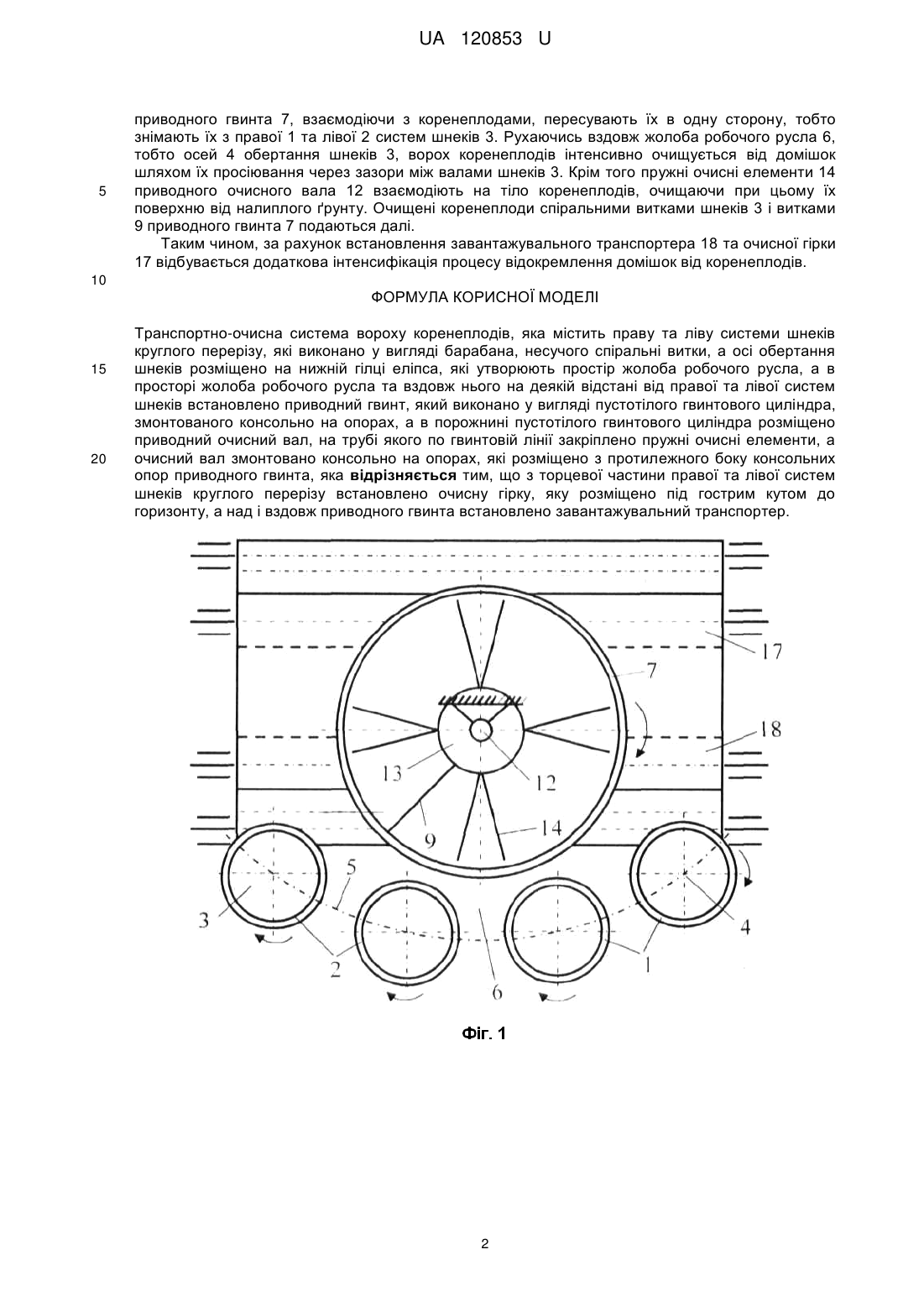

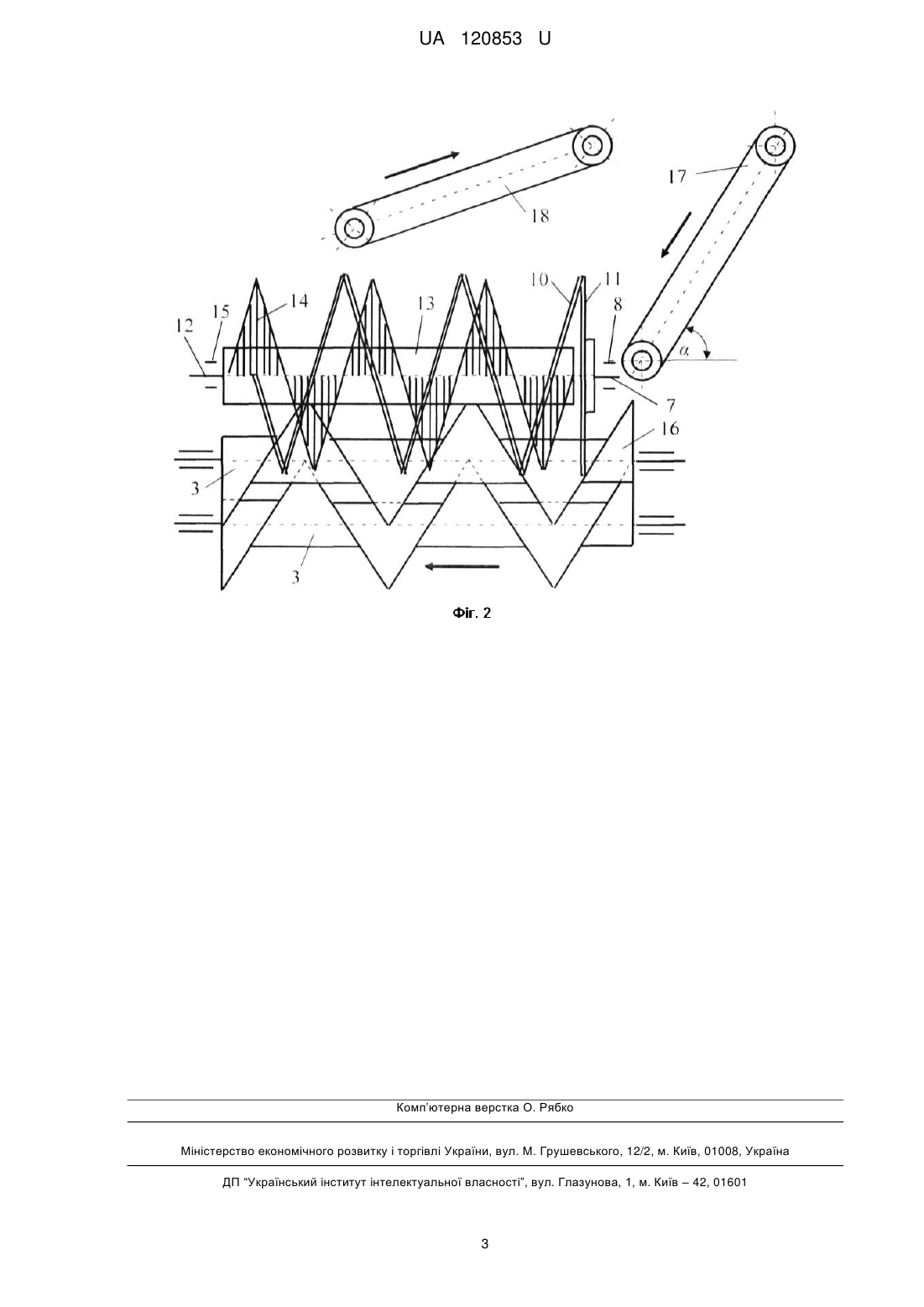

Реферат: Транспортно-очисна система вороху коренеплодів, містить праву та ліву систем шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла та вздовж нього на деякій відстані від правої та лівої систем шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, па трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежного боку консольних опор приводного гвинта. З торцевої частини правої та лівої систем шнеків круглого перерізу встановлено очисну гірку, яку розміщено під гострим кутом до горизонту, а над і вздовж приводного гвинта встановлено завантажувальний транспортер. UA 120853 U (54) ТРАНСПОРТНО-ОЧИСНА СИСТЕМА ВОРОХУ КОРЕНЕПЛОДІВ UA 120853 U UA 120853 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до пристроїв для відокремлення домішок від коренеплодів. Відома транспортно-очисна система пороху коренеплодів, яка містить ліву та праву систему шнеків круглого перерізу, несучих спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса та які утворюють простір жолоба робочого русла (деклараційний патент України № 5 39356 А, МПК A01D 33/08. Опубл. 15.06.2001. Бюл. № 5). Недоліком відомої транспортно-очисної системи вороху коренеплодів, є незадовільне відокремлення налиплого ґрунту та рослинних домішок від коренеплодів. Відома транспортно-очисна система пороху коренеплодів, яка містить праву та ліву систему шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла та вздовж нього на деякій відстані від правої та лівої системи шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежного боку 5 консольних опор приводного гвинта (патент України № 108264, МПК А01D 33/08. Опубл. 1 1.07.2016. Бюл. № 13/2016). Недоліком відомої транспортно-очисної системи вороху коренеплодів, є незадовільне відокремлення домішок від коренеплодів у складних умовах роботи значної забур'яненості посівів коренеплодів і надмірної вологості ґрунту. В основу корисної моделі поставлено задачу підвищення кількості відокремлення домішок від коренеплодів. Задача вирішується шляхом виконання транспортно-очисної системи вороху коренеплодів, яка містить праву та ліву системи шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла та вздовж нього на деякій відстані від правої та лівої систем шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежного боку консольних опор приводного гвинта, причому з торцевої частини правої та лівої систем шнеків круглого перерізу встановлено очисну гірку, яку розміщено під гострим кутом до горизонту, а над і вздовж приводного гвинта встановлено завантажувальний транспортер. На фіг. 1 зображено транспортно-очисну систему пороху коренеплодів, вигляд спереду, на фіг. 2 - теж саме, вигляд збоку. Транспортно-очисна система вороху коренеплодів складається з правої 1 та лівої 2 систем шнеків 3 круглого перерізу. Осі 4 обертання шнеків 3 розташовано на нижній гілці еліпса 5, а права 1 та ліва 2 системи шнеків 3 утворюють простір жолоба робочого русла 6. Над правою 1 та лівою 2 системами шнеків 3 і вздовж них встановлено горизонтальний приводний гвинт 7, який виконано у вигляді пустотілого і гвинтового циліндра, змонтованого консольно на опорі 8. Витками 9 приводного гвинта 7, є навита по гвинтовий лінії труба 10 круглого перерізу, яку закріплено збоку опори 8 на фланці 11. У порожнині пустотілого гвинтового циліндра або приводного гвинта 7 розміщено горизонтальний приводний очисний вал 12, на трубі 13 якого закріплено пружні очисні елементи 14, причому приводний очисний вал 12 змонтовано консольно на опорі 15, яку розміщено з протилежного боку консольної опори 8 приводного гвинта 7. З торцевої частини 16 правої 1 та лівої 2 систем шнеків 3 круглого перерізу, або зони початку руху вороху коренеплодів встановлено очисну гірку 17, яку розміщено під гострим кутом α до горизонту. Над і вздовж приводного гвинта 7 встановлено завантажувальний транспортер 18. Транспортно-очисна система вороху коренеплодів працює наступним чином. Виконаний ворох коренеплодів, який складається з коренеплодів, рослинних і ґрунтових домішок подається завантажувальним транспортером 18 на очисну гірку 17, де відбувається попереднє відокремлення вільного ґрунту та вільних рослинних залишків від коренеплодів. Недоочищений ворох коренеплодів з нижньої частини сходу очисної гірки 17 надходить до торцевої частини 16 правої 1 та лівої 2 систем шнеків 3 круглого перерізу, заповнюючи простір жолоба робочого русла 6. При ньому домішки проходять в зазор між робочою поверхнею шнеків 3 і нижнім торцем очисних пружних елементів 14, а коренеплоди надходять на шнеки 3, долаючи опір пружних очисних елементів 14. Одночасно спіральні витки шнеків 3 і витки 9 1 UA 120853 U 5 приводного гвинта 7, взаємодіючи з коренеплодами, пересувають їх в одну сторону, тобто знімають їх з правої 1 та лівої 2 систем шнеків 3. Рухаючись вздовж жолоба робочого русла 6, тобто осей 4 обертання шнеків 3, ворох коренеплодів інтенсивно очищується від домішок шляхом їх просіювання через зазори між валами шнеків 3. Крім того пружні очисні елементи 14 приводного очисного вала 12 взаємодіють на тіло коренеплодів, очищаючи при цьому їх поверхню від налиплого ґрунту. Очищені коренеплоди спіральними витками шнеків 3 і витками 9 приводного гвинта 7 подаються далі. Таким чином, за рахунок встановлення завантажувального транспортера 18 та очисної гірки 17 відбувається додаткова інтенсифікація процесу відокремлення домішок від коренеплодів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Транспортно-очисна система вороху коренеплодів, яка містить праву та ліву системи шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла та вздовж нього на деякій відстані від правої та лівої систем шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежного боку консольних опор приводного гвинта, яка відрізняється тим, що з торцевої частини правої та лівої систем шнеків круглого перерізу встановлено очисну гірку, яку розміщено під гострим кутом до горизонту, а над і вздовж приводного гвинта встановлено завантажувальний транспортер. 2 UA 120853 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
