Зубна щітка-тюбик

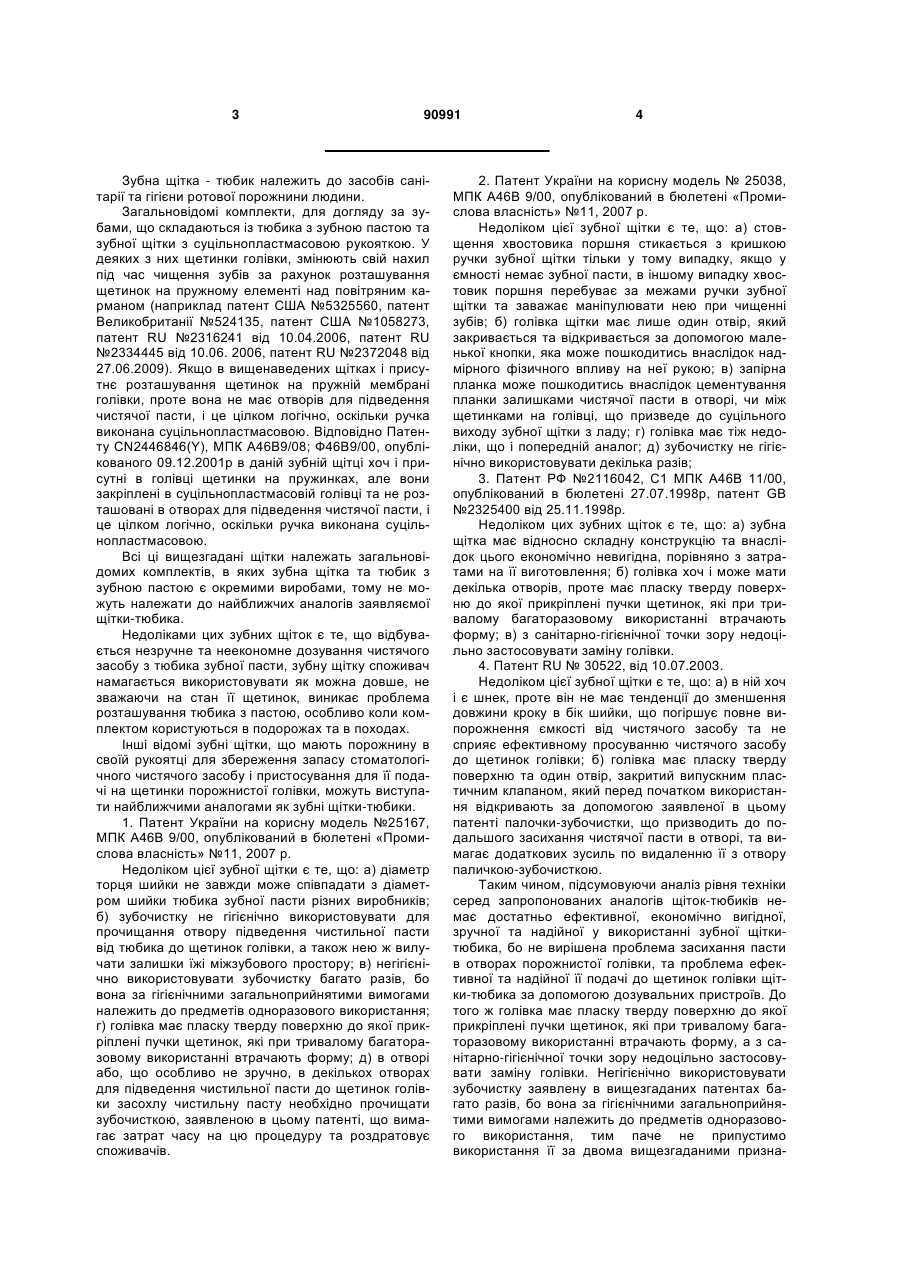

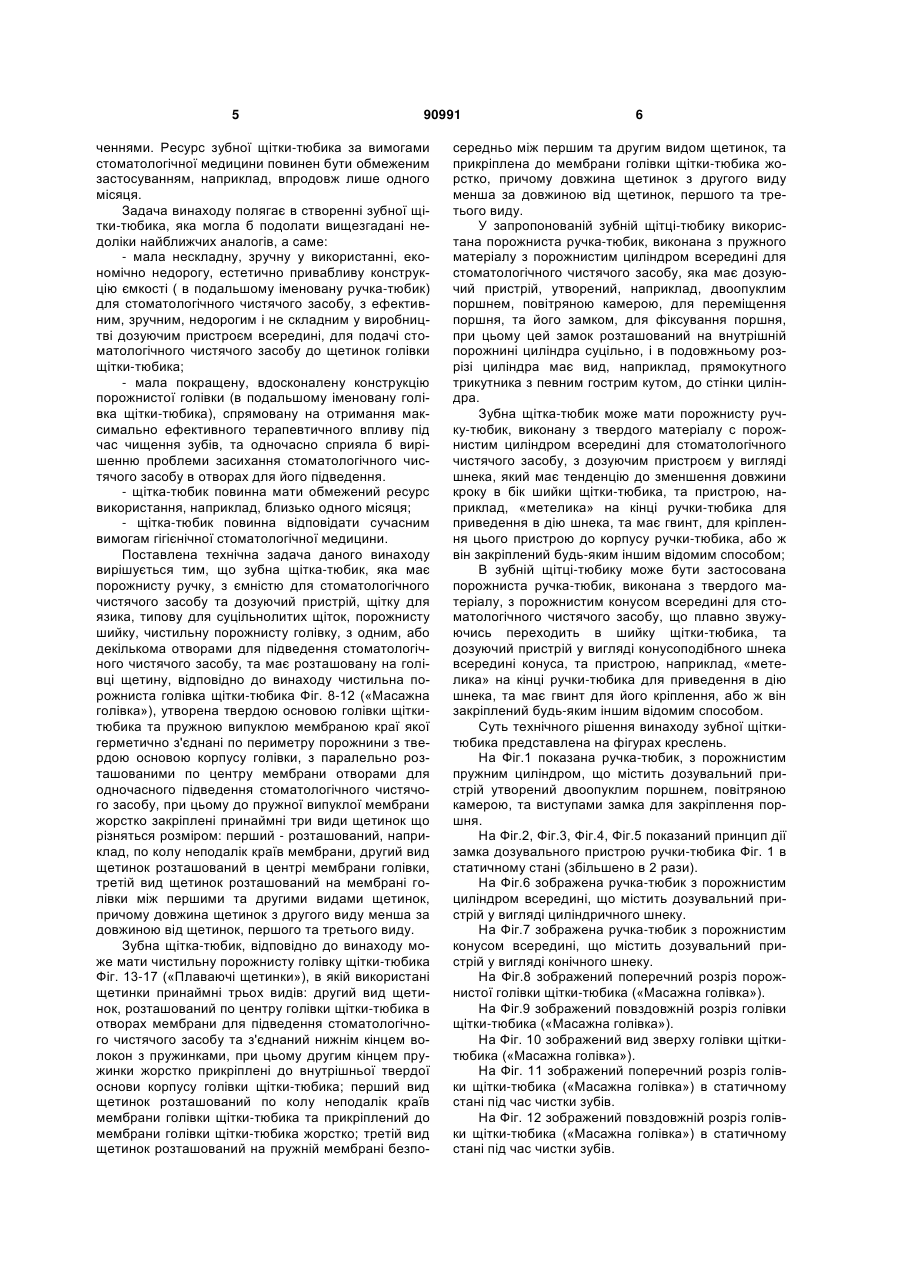

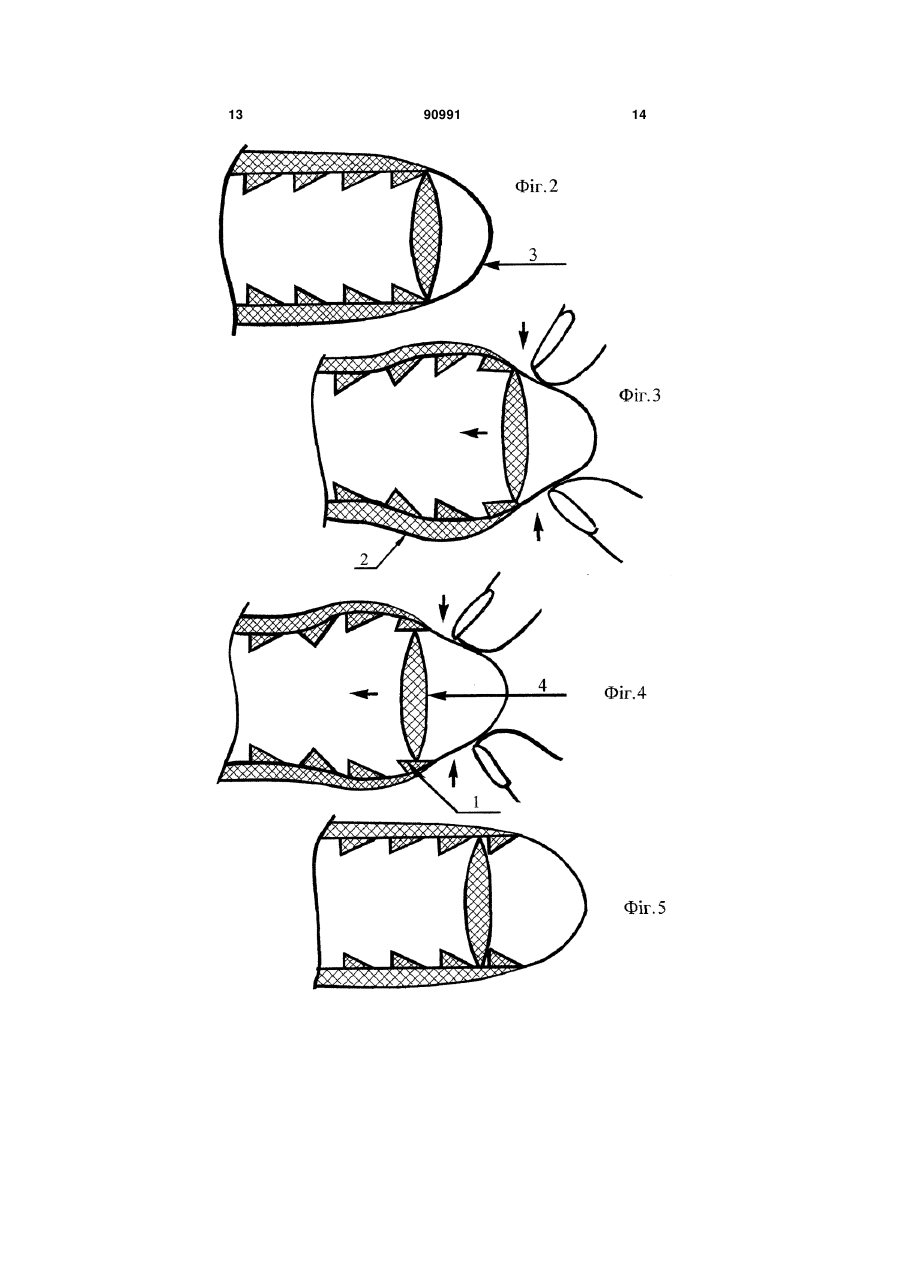

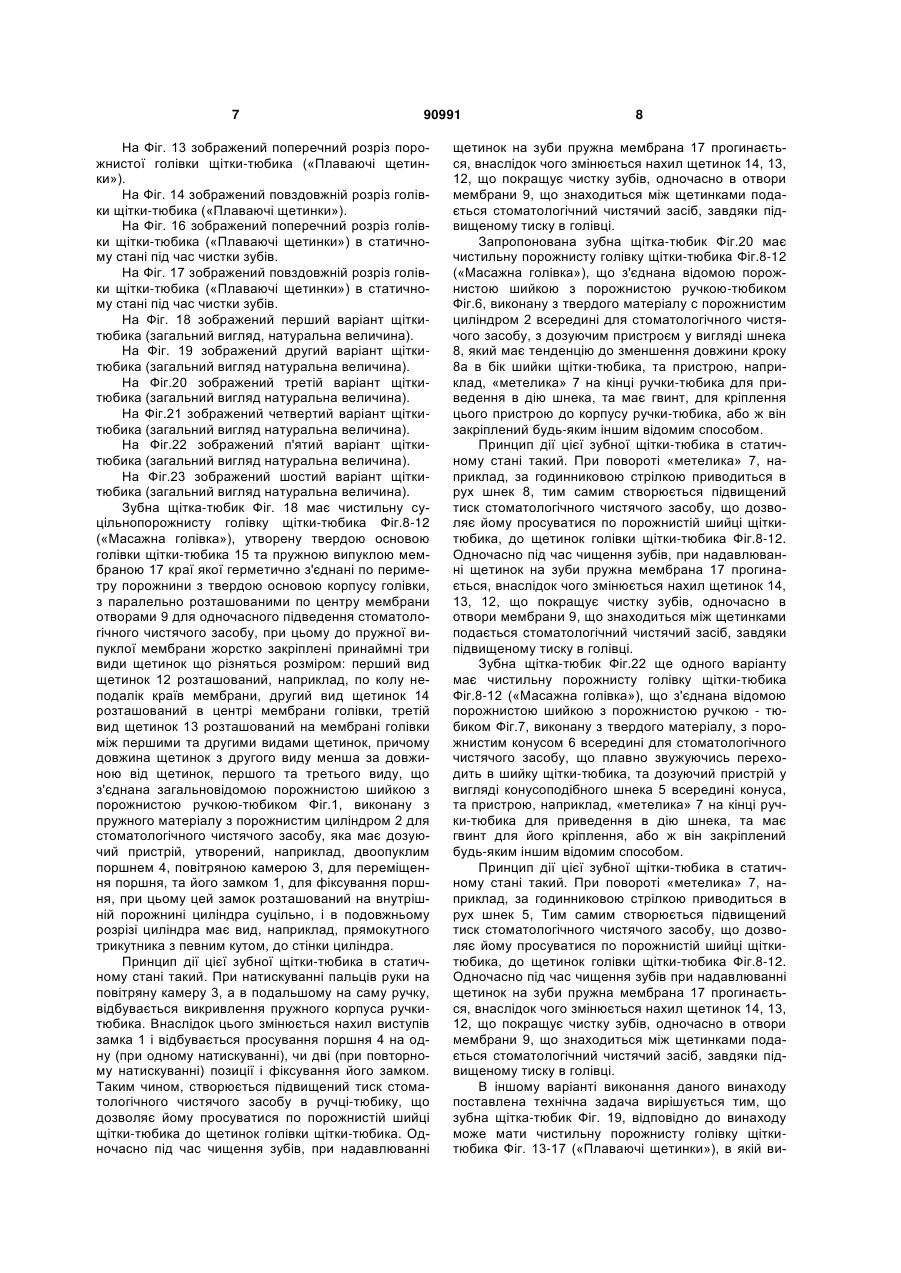

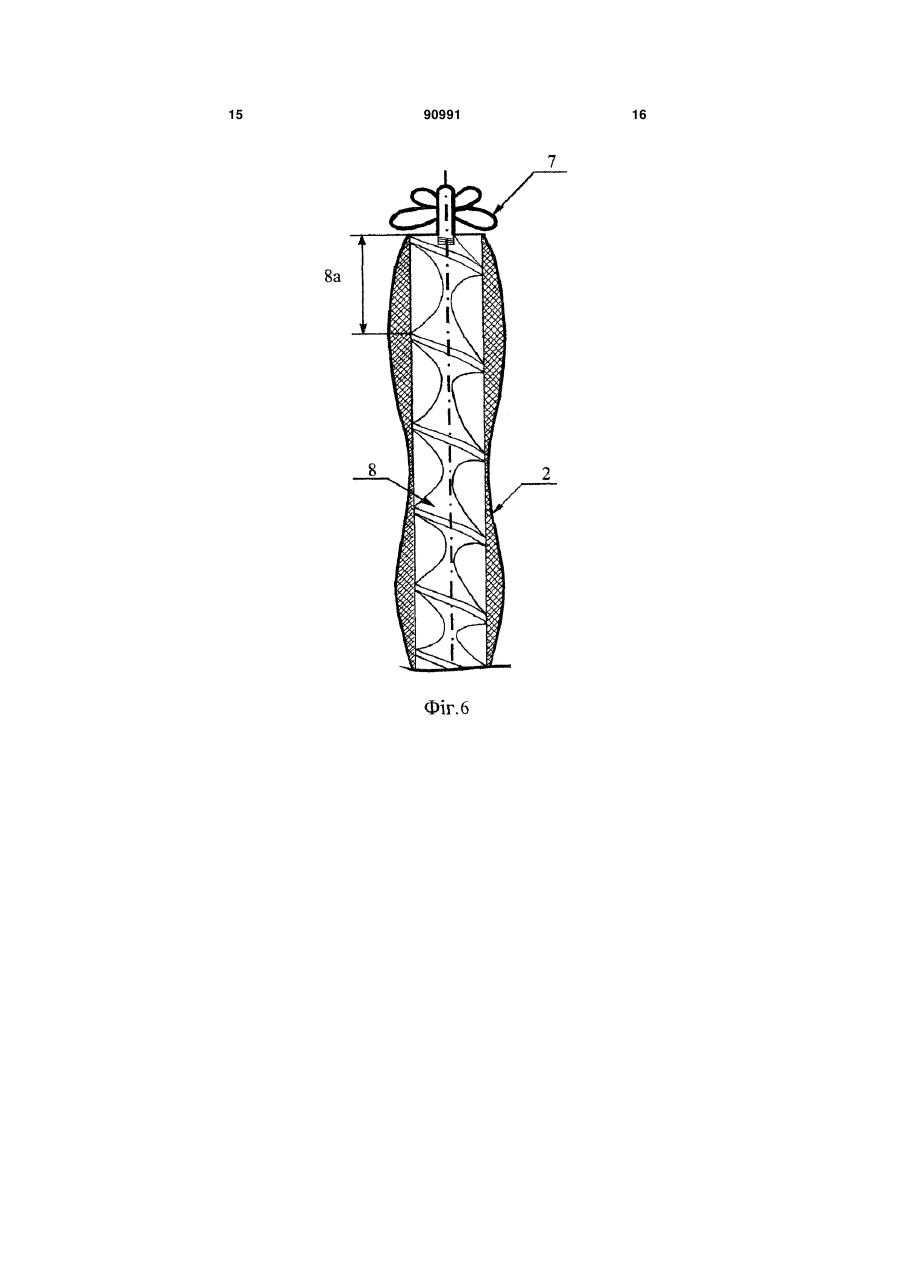

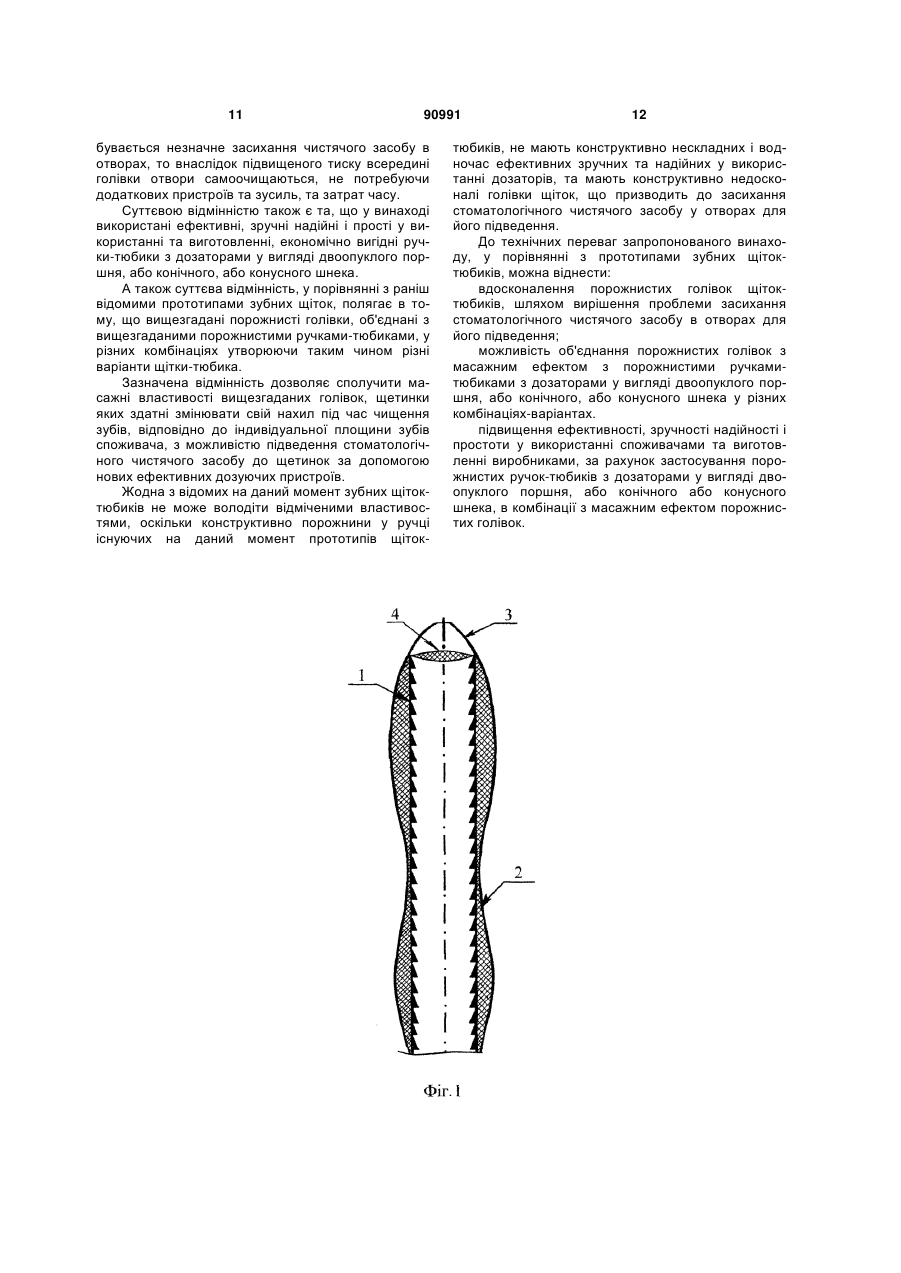

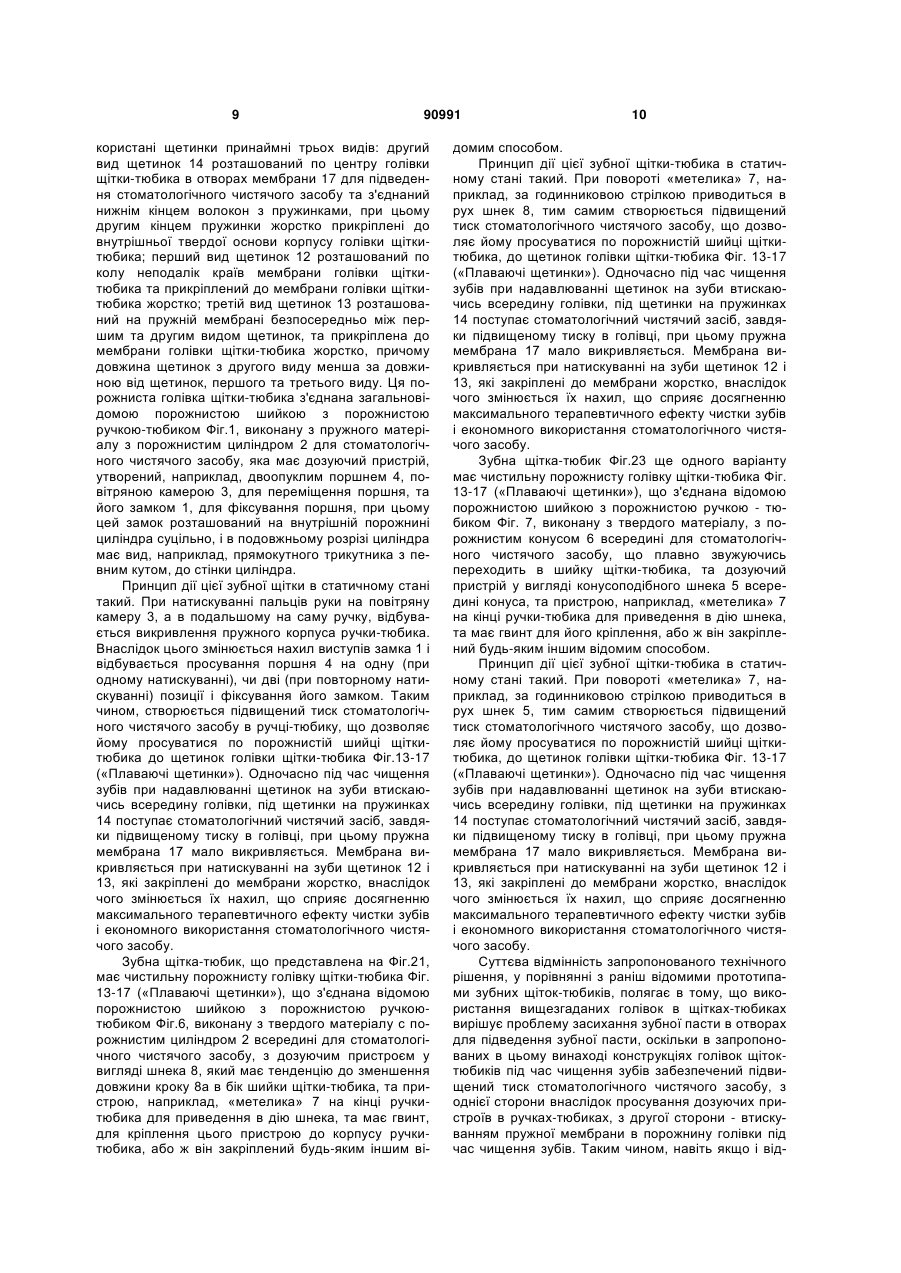

1. Зубна щітка-тюбик, що має чистильну порожнисту головку з отворами для підведення стоматологічного чистильного засобу, розташовану на головці щетину, порожнисту шийку, порожнисту ручку з ємністю для стоматологічного чистильного засобу та дозуючий пристрій, виконаний з можливістю створення надлишкового тиску на чистильний засіб, яка відрізняється тим, що чистильна порожниста головка щітки-тюбика утворена твердою основою головки щітки-тюбика та пружною випуклою мембраною, краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу головки, з паралельно розташованими по центру мембрани рядами отворів для одночасного підведення стоматологічного чистильного засобу, при цьому щетина складається з щетинок принаймні трьох видів, що мають різну довжину та прикріплені жорстко до мембрани, перший вид, наприклад, розташований по колу неподалік країв мембрани, другий вид розташований по центру мембрани головки, третій вид щетинок розташований на мембрані між рядами щетинок першого та другого виду. 2 (19) 1 3 90991 Зубна щітка - тюбик належить до засобів санітарії та гігієни ротової порожнини людини. Загальновідомі комплекти, для догляду за зубами, що складаються із тюбика з зубною пастою та зубної щітки з суцільнопластмасовою рукояткою. У деяких з них щетинки голівки, змінюють свій нахил під час чищення зубів за рахунок розташування щетинок на пружному елементі над повітряним карманом (наприклад патент CШA №5325560, патент Великобританії №524135, патент США №1058273, патент RU №2316241 від 10.04.2006, патент RU №2334445 від 10.06. 2006, патент RU №2372048 від 27.06.2009). Якщо в вищенаведених щітках і присутнє розташування щетинок на пружній мембрані голівки, проте вона не має отворів для підведення чистячої пасти, і це цілком логічно, оскільки ручка виконана суцільнопластмасовою. Відповідно Патенту CN2446846(Y), МПК А46В9/08; Ф46В9/00, опублікованого 09.12.2001р в даній зубній щітці хоч і присутні в голівці щетинки на пружинках, але вони закріплені в суцільнопластмасовій голівці та не розташовані в отворах для підведення чистячої пасти, і це цілком логічно, оскільки ручка виконана суцільнопластмасовою. Всі ці вищезгадані щітки належать загальновідомих комплектів, в яких зубна щітка та тюбик з зубною пастою є окремими виробами, тому не можуть належати до найближчих аналогів заявляємої щітки-тюбика. Недоліками цих зубних щіток є те, що відбувається незручне та неекономне дозування чистячого засобу з тюбика зубної пасти, зубну щітку споживач намагається використовувати як можна довше, не зважаючи на стан її щетинок, виникає проблема розташування тюбика з пастою, особливо коли комплектом користуються в подорожах та в походах. Інші відомі зубні щітки, що мають порожнину в своїй рукоятці для збереження запасу стоматологічного чистячого засобу і пристосування для її подачі на щетинки порожнистої голівки, можуть виступати найближчими аналогами як зубні щітки-тюбики. 1. Патент України на корисну модель №25167, МПК А46В 9/00, опублікований в бюлетені «Промислова власність» №11, 2007 р. Недоліком цієї зубної щітки є те, що: а) діаметр торця шийки не завжди може співпадати з діаметром шийки тюбика зубної пасти різних виробників; б) зубочистку не гігієнічно використовувати для прочищання отвору підведення чистильної пасти від тюбика до щетинок голівки, а також нею ж вилучати залишки їжі міжзубового простору; в) негігієнічно використовувати зубочистку багато разів, бо вона за гігієнічними загальноприйнятими вимогами належить до предметів одноразового використання; г) голівка має пласку тверду поверхню до якої прикріплені пучки щетинок, які при тривалому багаторазовому використанні втрачають форму; д) в отворі або, що особливо не зручно, в декількох отворах для підведення чистильної пасти до щетинок голівки засохлу чистильну пасту необхідно прочищати зубочисткою, заявленою в цьому патенті, що вимагає затрат часу на цю процедуру та роздратовує споживачів. 4 2. Патент України на корисну модель № 25038, МПК А46В 9/00, опублікований в бюлетені «Промислова власність» №11, 2007 р. Недоліком цієї зубної щітки є те, що: а) стовщення хвостовика поршня стикається з кришкою ручки зубної щітки тільки у тому випадку, якщо у ємності немає зубної пасти, в іншому випадку хвостовик поршня перебуває за межами ручки зубної щітки та заважає маніпулювати нею при чищенні зубів; б) голівка щітки має лише один отвір, який закривається та відкривається за допомогою маленької кнопки, яка може пошкодитись внаслідок надмірного фізичного впливу на неї рукою; в) запірна планка може пошкодитись внаслідок цементування планки залишками чистячої пасти в отворі, чи між щетинками на голівці, що призведе до суцільного виходу зубної щітки з ладу; г) голівка має тіж недоліки, що і попередній аналог; д) зубочистку не гігієнічно використовувати декілька разів; 3. Патент РФ №2116042, C1 МПК А46В 11/00, опублікований в бюлетені 27.07.1998р, патент GB №2325400 від 25.11.1998р. Недоліком цих зубних щіток є те, що: а) зубна щітка має відносно складну конструкцію та внаслідок цього економічно невигідна, порівняно з затратами на її виготовлення; б) голівка хоч і може мати декілька отворів, проте має пласку тверду поверхню до якої прикріплені пучки щетинок, які при тривалому багаторазовому використанні втрачають форму; в) з санітарно-гігієнічної точки зору недоцільно застосовувати заміну голівки. 4. Патент RU № 30522, від 10.07.2003. Недоліком цієї зубної щітки є те, що: а) в ній хоч і є шнек, проте він не має тенденції до зменшення довжини кроку в бік шийки, що погіршує повне випорожнення ємкості від чистячого засобу та не сприяє ефективному просуванню чистячого засобу до щетинок голівки; б) голівка має пласку тверду поверхню та один отвір, закритий випускним пластичним клапаном, який перед початком використання відкривають за допомогою заявленої в цьому патенті палочки-зубочистки, що призводить до подальшого засихання чистячої пасти в отворі, та вимагає додаткових зусиль по видаленню її з отвору паличкою-зубочисткою. Таким чином, підсумовуючи аналіз рівня техніки серед запропонованих аналогів щіток-тюбиків немає достатньо ефективної, економічно вигідної, зручної та надійної у використанні зубної щіткитюбика, бо не вирішена проблема засихання пасти в отворах порожнистої голівки, та проблема ефективної та надійної її подачі до щетинок голівки щітки-тюбика за допомогою дозувальних пристроїв. До того ж голівка має пласку тверду поверхню до якої прикріплені пучки щетинок, які при тривалому багаторазовому використанні втрачають форму, а з санітарно-гігієнічної точки зору недоцільно застосовувати заміну голівки. Негігієнічно використовувати зубочистку заявлену в вищезгаданих патентах багато разів, бо вона за гігієнічними загальноприйнятими вимогами належить до предметів одноразового використання, тим паче не припустимо використання її за двома вищезгаданими призна 5 90991 ченнями. Ресурс зубної щітки-тюбика за вимогами стоматологічної медицини повинен бути обмеженим застосуванням, наприклад, впродовж лише одного місяця. Задача винаходу полягає в створенні зубної щітки-тюбика, яка могла б подолати вищезгадані недоліки найближчих аналогів, а саме: - мала нескладну, зручну у використанні, економічно недорогу, естетично привабливу конструкцію ємкості ( в подальшому іменовану ручка-тюбик) для стоматологічного чистячого засобу, з ефективним, зручним, недорогим і не складним у виробництві дозуючим пристроєм всередині, для подачі стоматологічного чистячого засобу до щетинок голівки щітки-тюбика; - мала покращену, вдосконалену конструкцію порожнистої голівки (в подальшому іменовану голівка щітки-тюбика), спрямовану на отримання максимально ефективного терапевтичного впливу під час чищення зубів, та одночасно сприяла б вирішенню проблеми засихання стоматологічного чистячого засобу в отворах для його підведення. - щітка-тюбик повинна мати обмежений ресурс використання, наприклад, близько одного місяця; - щітка-тюбик повинна відповідати сучасним вимогам гігієнічної стоматологічної медицини. Поставлена технічна задача даного винаходу вирішується тим, що зубна щітка-тюбик, яка має порожнисту ручку, з ємністю для стоматологічного чистячого засобу та дозуючий пристрій, щітку для язика, типову для суцільнолитих щіток, порожнисту шийку, чистильну порожнисту голівку, з одним, або декількома отворами для підведення стоматологічного чистячого засобу, та має розташовану на голівці щетину, відповідно до винаходу чистильна порожниста голівка щітки-тюбика Фіг. 8-12 («Масажна голівка»), утворена твердою основою голівки щіткитюбика та пружною випуклою мембраною краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу голівки, з паралельно розташованими по центру мембрани отворами для одночасного підведення стоматологічного чистячого засобу, при цьому до пружної випуклої мембрани жорстко закріплені принаймні три види щетинок що різняться розміром: перший - розташований, наприклад, по колу неподалік країв мембрани, другий вид щетинок розташований в центрі мембрани голівки, третій вид щетинок розташований на мембрані голівки між першими та другими видами щетинок, причому довжина щетинок з другого виду менша за довжиною від щетинок, першого та третього виду. Зубна щітка-тюбик, відповідно до винаходу може мати чистильну порожнисту голівку щітки-тюбика Фіг. 13-17 («Плаваючі щетинки»), в якій використані щетинки принаймні трьох видів: другий вид щетинок, розташований по центру голівки щітки-тюбика в отворах мембрани для підведення стоматологічного чистячого засобу та з'єднаний нижнім кінцем волокон з пружинками, при цьому другим кінцем пружинки жорстко прикріплені до внутрішньої твердої основи корпусу голівки щітки-тюбика; перший вид щетинок розташований по колу неподалік країв мембрани голівки щітки-тюбика та прикріплений до мембрани голівки щітки-тюбика жорстко; третій вид щетинок розташований на пружній мембрані безпо 6 середньо між першим та другим видом щетинок, та прикріплена до мембрани голівки щітки-тюбика жорстко, причому довжина щетинок з другого виду менша за довжиною від щетинок, першого та третього виду. У запропонованій зубній щітці-тюбику використана порожниста ручка-тюбик, виконана з пружного матеріалу з порожнистим циліндром всередині для стоматологічного чистячого засобу, яка має дозуючий пристрій, утворений, наприклад, двоопуклим поршнем, повітряною камерою, для переміщення поршня, та його замком, для фіксування поршня, при цьому цей замок розташований на внутрішній порожнині циліндра суцільно, і в подовжньому розрізі циліндра має вид, наприклад, прямокутного трикутника з певним гострим кутом, до стінки циліндра. Зубна щітка-тюбик може мати порожнисту ручку-тюбик, виконану з твердого матеріалу с порожнистим циліндром всередині для стоматологічного чистячого засобу, з дозуючим пристроєм у вигляді шнека, який має тенденцію до зменшення довжини кроку в бік шийки щітки-тюбика, та пристрою, наприклад, «метелика» на кінці ручки-тюбика для приведення в дію шнека, та має гвинт, для кріплення цього пристрою до корпусу ручки-тюбика, або ж він закріплений будь-яким іншим відомим способом; В зубній щітці-тюбику може бути застосована порожниста ручка-тюбик, виконана з твердого матеріалу, з порожнистим конусом всередині для стоматологічного чистячого засобу, що плавно звужуючись переходить в шийку щітки-тюбика, та дозуючий пристрій у вигляді конусоподібного шнека всередині конуса, та пристрою, наприклад, «метелика» на кінці ручки-тюбика для приведення в дію шнека, та має гвинт для його кріплення, або ж він закріплений будь-яким іншим відомим способом. Суть технічного рішення винаходу зубної щіткитюбика представлена на фігурах креслень. На Фіг.1 показана ручка-тюбик, з порожнистим пружним циліндром, що містить дозувальний пристрій утворений двоопуклим поршнем, повітряною камерою, та виступами замка для закріплення поршня. На Фіг.2, Фіг.3, Фіг.4, Фіг.5 показаний принцип дії замка дозувального пристрою ручки-тюбика Фіг. 1 в статичному стані (збільшено в 2 рази). На Фіг.6 зображена ручка-тюбик з порожнистим циліндром всередині, що містить дозувальний пристрій у вигляді циліндричного шнеку. На Фіг.7 зображена ручка-тюбик з порожнистим конусом всередині, що містить дозувальний пристрій у вигляді конічного шнеку. На Фіг.8 зображений поперечний розріз порожнистої голівки щітки-тюбика («Масажна голівка»). На Фіг.9 зображений повздовжній розріз голівки щітки-тюбика («Масажна голівка»). На Фіг. 10 зображений вид зверху голівки щіткитюбика («Масажна голівка»). На Фіг. 11 зображений поперечний розріз голівки щітки-тюбика («Масажна голівка») в статичному стані під час чистки зубів. На Фіг. 12 зображений повздовжній розріз голівки щітки-тюбика («Масажна голівка») в статичному стані під час чистки зубів. 7 90991 На Фіг. 13 зображений поперечний розріз порожнистої голівки щітки-тюбика («Плаваючі щетинки»). На Фіг. 14 зображений повздовжній розріз голівки щітки-тюбика («Плаваючі щетинки»). На Фіг. 16 зображений поперечний розріз голівки щітки-тюбика («Плаваючі щетинки») в статичному стані під час чистки зубів. На Фіг. 17 зображений повздовжній розріз голівки щітки-тюбика («Плаваючі щетинки») в статичному стані під час чистки зубів. На Фіг. 18 зображений перший варіант щіткитюбика (загальний вигляд, натуральна величина). На Фіг. 19 зображений другий варіант щіткитюбика (загальний вигляд натуральна величина). На Фіг.20 зображений третій варіант щіткитюбика (загальний вигляд натуральна величина). На Фіг.21 зображений четвертий варіант щіткитюбика (загальний вигляд натуральна величина). На Фіг.22 зображений п'ятий варіант щіткитюбика (загальний вигляд натуральна величина). На Фіг.23 зображений шостий варіант щіткитюбика (загальний вигляд натуральна величина). Зубна щітка-тюбик Фіг. 18 має чистильну суцільнопорожнисту голівку щітки-тюбика Фіг.8-12 («Масажна голівка»), утворену твердою основою голівки щітки-тюбика 15 та пружною випуклою мембраною 17 краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу голівки, з паралельно розташованими по центру мембрани отворами 9 для одночасного підведення стоматологічного чистячого засобу, при цьому до пружної випуклої мембрани жорстко закріплені принаймні три види щетинок що різняться розміром: перший вид щетинок 12 розташований, наприклад, по колу неподалік країв мембрани, другий вид щетинок 14 розташований в центрі мембрани голівки, третій вид щетинок 13 розташований на мембрані голівки між першими та другими видами щетинок, причому довжина щетинок з другого виду менша за довжиною від щетинок, першого та третього виду, що з'єднана загальновідомою порожнистою шийкою з порожнистою ручкою-тюбиком Фіг.1, виконану з пружного матеріалу з порожнистим циліндром 2 для стоматологічного чистячого засобу, яка має дозуючий пристрій, утворений, наприклад, двоопуклим поршнем 4, повітряною камерою 3, для переміщення поршня, та його замком 1, для фіксування поршня, при цьому цей замок розташований на внутрішній порожнині циліндра суцільно, і в подовжньому розрізі циліндра має вид, наприклад, прямокутного трикутника з певним кутом, до стінки циліндра. Принцип дії цієї зубної щітки-тюбика в статичному стані такий. При натискуванні пальців руки на повітряну камеру 3, а в подальшому на саму ручку, відбувається викривлення пружного корпуса ручкитюбика. Внаслідок цього змінюється нахил виступів замка 1 і відбувається просування поршня 4 на одну (при одному натискуванні), чи дві (при повторному натискуванні) позиції і фіксування його замком. Таким чином, створюється підвищений тиск стоматологічного чистячого засобу в ручці-тюбику, що дозволяє йому просуватися по порожнистій шийці щітки-тюбика до щетинок голівки щітки-тюбика. Одночасно під час чищення зубів, при надавлюванні 8 щетинок на зуби пружна мембрана 17 прогинається, внаслідок чого змінюється нахил щетинок 14, 13, 12, що покращує чистку зубів, одночасно в отвори мембрани 9, що знаходиться між щетинками подається стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці. Запропонована зубна щітка-тюбик Фіг.20 має чистильну порожнисту голівку щітки-тюбика Фіг.8-12 («Масажна голівка»), що з'єднана відомою порожнистою шийкою з порожнистою ручкою-тюбиком Фіг.6, виконану з твердого матеріалу с порожнистим циліндром 2 всередині для стоматологічного чистячого засобу, з дозуючим пристроєм у вигляді шнека 8, який має тенденцію до зменшення довжини кроку 8а в бік шийки щітки-тюбика, та пристрою, наприклад, «метелика» 7 на кінці ручки-тюбика для приведення в дію шнека, та має гвинт, для кріплення цього пристрою до корпусу ручки-тюбика, або ж він закріплений будь-яким іншим відомим способом. Принцип дії цієї зубної щітки-тюбика в статичному стані такий. При повороті «метелика» 7, наприклад, за годинниковою стрілкою приводиться в рух шнек 8, тим самим створюється підвищений тиск стоматологічного чистячого засобу, що дозволяє йому просуватися по порожнистій шийці щіткитюбика, до щетинок голівки щітки-тюбика Фіг.8-12. Одночасно під час чищення зубів, при надавлюванні щетинок на зуби пружна мембрана 17 прогинається, внаслідок чого змінюється нахил щетинок 14, 13, 12, що покращує чистку зубів, одночасно в отвори мембрани 9, що знаходиться між щетинками подається стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці. Зубна щітка-тюбик Фіг.22 ще одного варіанту має чистильну порожнисту голівку щітки-тюбика Фіг.8-12 («Масажна голівка»), що з'єднана відомою порожнистою шийкою з порожнистою ручкою - тюбиком Фіг.7, виконану з твердого матеріалу, з порожнистим конусом 6 всередині для стоматологічного чистячого засобу, що плавно звужуючись переходить в шийку щітки-тюбика, та дозуючий пристрій у вигляді конусоподібного шнека 5 всередині конуса, та пристрою, наприклад, «метелика» 7 на кінці ручки-тюбика для приведення в дію шнека, та має гвинт для його кріплення, або ж він закріплений будь-яким іншим відомим способом. Принцип дії цієї зубної щітки-тюбика в статичному стані такий. При повороті «метелика» 7, наприклад, за годинниковою стрілкою приводиться в рух шнек 5, Тим самим створюється підвищений тиск стоматологічного чистячого засобу,що дозволяє йому просуватися по порожнистій шийці щіткитюбика, до щетинок голівки щітки-тюбика Фіг.8-12. Одночасно під час чищення зубів при надавлюванні щетинок на зуби пружна мембрана 17 прогинається, внаслідок чого змінюється нахил щетинок 14, 13, 12, що покращує чистку зубів, одночасно в отвори мембрани 9, що знаходиться між щетинками подається стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці. В іншому варіанті виконання даного винаходу поставлена технічна задача вирішується тим, що зубна щітка-тюбик Фіг. 19, відповідно до винаходу може мати чистильну порожнисту голівку щіткитюбика Фіг. 13-17 («Плаваючі щетинки»), в якій ви 9 90991 користані щетинки принаймні трьох видів: другий вид щетинок 14 розташований по центру голівки щітки-тюбика в отворах мембрани 17 для підведення стоматологічного чистячого засобу та з'єднаний нижнім кінцем волокон з пружинками, при цьому другим кінцем пружинки жорстко прикріплені до внутрішньої твердої основи корпусу голівки щіткитюбика; перший вид щетинок 12 розташований по колу неподалік країв мембрани голівки щіткитюбика та прикріплений до мембрани голівки щіткитюбика жорстко; третій вид щетинок 13 розташований на пружній мембрані безпосередньо між першим та другим видом щетинок, та прикріплена до мембрани голівки щітки-тюбика жорстко, причому довжина щетинок з другого виду менша за довжиною від щетинок, першого та третього виду. Ця порожниста голівка щітки-тюбика з'єднана загальновідомою порожнистою шийкою з порожнистою ручкою-тюбиком Фіг.1, виконану з пружного матеріалу з порожнистим циліндром 2 для стоматологічного чистячого засобу, яка має дозуючий пристрій, утворений, наприклад, двоопуклим поршнем 4, повітряною камерою 3, для переміщення поршня, та його замком 1, для фіксування поршня, при цьому цей замок розташований на внутрішній порожнині циліндра суцільно, і в подовжньому розрізі циліндра має вид, наприклад, прямокутного трикутника з певним кутом, до стінки циліндра. Принцип дії цієї зубної щітки в статичному стані такий. При натискуванні пальців руки на повітряну камеру 3, а в подальшому на саму ручку, відбувається викривлення пружного корпуса ручки-тюбика. Внаслідок цього змінюється нахил виступів замка 1 і відбувається просування поршня 4 на одну (при одному натискуванні), чи дві (при повторному натискуванні) позиції і фіксування його замком. Таким чином, створюється підвищений тиск стоматологічного чистячого засобу в ручці-тюбику, що дозволяє йому просуватися по порожнистій шийці щіткитюбика до щетинок голівки щітки-тюбика Фіг.13-17 («Плаваючі щетинки»). Одночасно під час чищення зубів при надавлюванні щетинок на зуби втискаючись всередину голівки, під щетинки на пружинках 14 поступає стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці, при цьому пружна мембрана 17 мало викривляється. Мембрана викривляється при натискуванні на зуби щетинок 12 і 13, які закріплені до мембрани жорстко, внаслідок чого змінюється їх нахил, що сприяє досягненню максимального терапевтичного ефекту чистки зубів і економного використання стоматологічного чистячого засобу. Зубна щітка-тюбик, що представлена на Фіг.21, має чистильну порожнисту голівку щітки-тюбика Фіг. 13-17 («Плаваючі щетинки»), що з'єднана відомою порожнистою шийкою з порожнистою ручкоютюбиком Фіг.6, виконану з твердого матеріалу с порожнистим циліндром 2 всередині для стоматологічного чистячого засобу, з дозуючим пристроєм у вигляді шнека 8, який має тенденцію до зменшення довжини кроку 8а в бік шийки щітки-тюбика, та пристрою, наприклад, «метелика» 7 на кінці ручкитюбика для приведення в дію шнека, та має гвинт, для кріплення цього пристрою до корпусу ручкитюбика, або ж він закріплений будь-яким іншим ві 10 домим способом. Принцип дії цієї зубної щітки-тюбика в статичному стані такий. При повороті «метелика» 7, наприклад, за годинниковою стрілкою приводиться в рух шнек 8, тим самим створюється підвищений тиск стоматологічного чистячого засобу, що дозволяє йому просуватися по порожнистій шийці щіткитюбика, до щетинок голівки щітки-тюбика Фіг. 13-17 («Плаваючі щетинки»). Одночасно під час чищення зубів при надавлюванні щетинок на зуби втискаючись всередину голівки, під щетинки на пружинках 14 поступає стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці, при цьому пружна мембрана 17 мало викривляється. Мембрана викривляється при натискуванні на зуби щетинок 12 і 13, які закріплені до мембрани жорстко, внаслідок чого змінюється їх нахил, що сприяє досягненню максимального терапевтичного ефекту чистки зубів і економного використання стоматологічного чистячого засобу. Зубна щітка-тюбик Фіг.23 ще одного варіанту має чистильну порожнисту голівку щітки-тюбика Фіг. 13-17 («Плаваючі щетинки»), що з'єднана відомою порожнистою шийкою з порожнистою ручкою - тюбиком Фіг. 7, виконану з твердого матеріалу, з порожнистим конусом 6 всередині для стоматологічного чистячого засобу, що плавно звужуючись переходить в шийку щітки-тюбика, та дозуючий пристрій у вигляді конусоподібного шнека 5 всередині конуса, та пристрою, наприклад, «метелика» 7 на кінці ручки-тюбика для приведення в дію шнека, та має гвинт для його кріплення, або ж він закріплений будь-яким іншим відомим способом. Принцип дії цієї зубної щітки-тюбика в статичному стані такий. При повороті «метелика» 7, наприклад, за годинниковою стрілкою приводиться в рух шнек 5, тим самим створюється підвищений тиск стоматологічного чистячого засобу, що дозволяє йому просуватися по порожнистій шийці щіткитюбика, до щетинок голівки щітки-тюбика Фіг. 13-17 («Плаваючі щетинки»). Одночасно під час чищення зубів при надавлюванні щетинок на зуби втискаючись всередину голівки, під щетинки на пружинках 14 поступає стоматологічний чистячий засіб, завдяки підвищеному тиску в голівці, при цьому пружна мембрана 17 мало викривляється. Мембрана викривляється при натискуванні на зуби щетинок 12 і 13, які закріплені до мембрани жорстко, внаслідок чого змінюється їх нахил, що сприяє досягненню максимального терапевтичного ефекту чистки зубів і економного використання стоматологічного чистячого засобу. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими прототипами зубних щіток-тюбиків, полягає в тому, що використання вищезгаданих голівок в щітках-тюбиках вирішує проблему засихання зубної пасти в отворах для підведення зубної пасти, оскільки в запропонованих в цьому винаході конструкціях голівок щітоктюбиків під час чищення зубів забезпечений підвищений тиск стоматологічного чистячого засобу, з однієї сторони внаслідок просування дозуючих пристроїв в ручках-тюбиках, з другої сторони - втискуванням пружної мембрани в порожнину голівки під час чищення зубів. Таким чином, навіть якщо і від 11 90991 бувається незначне засихання чистячого засобу в отворах, то внаслідок підвищеного тиску всередині голівки отвори самоочищаються, не потребуючи додаткових пристроїв та зусиль, та затрат часу. Суттєвою відмінністю також є та, що у винаході використані ефективні, зручні надійні і прості у використанні та виготовленні, економічно вигідні ручки-тюбики з дозаторами у вигляді двоопуклого поршня, або конічного, або конусного шнека. А також суттєва відмінність, у порівнянні з раніш відомими прототипами зубних щіток, полягає в тому, що вищезгадані порожнисті голівки, об'єднані з вищезгаданими порожнистими ручками-тюбиками, у різних комбінаціях утворюючи таким чином різні варіанти щітки-тюбика. Зазначена відмінність дозволяє сполучити масажні властивості вищезгаданих голівок, щетинки яких здатні змінювати свій нахил під час чищення зубів, відповідно до індивідуальної площини зубів споживача, з можливістю підведення стоматологічного чистячого засобу до щетинок за допомогою нових ефективних дозуючих пристроїв. Жодна з відомих на даний момент зубних щітоктюбиків не може володіти відміченими властивостями, оскільки конструктивно порожнини у ручці існуючих на даний момент прототипів щіток 12 тюбиків, не мають конструктивно нескладних і водночас ефективних зручних та надійних у використанні дозаторів, та мають конструктивно недосконалі голівки щіток, що призводить до засихання стоматологічного чистячого засобу у отворах для його підведення. До технічних переваг запропонованого винаходу, у порівнянні з прототипами зубних щітоктюбиків, можна віднести: вдосконалення порожнистих голівок щітоктюбиків, шляхом вирішення проблеми засихання стоматологічного чистячого засобу в отворах для його підведення; можливість об'єднання порожнистих голівок з масажним ефектом з порожнистими ручкамитюбиками з дозаторами у вигляді двоопуклого поршня, або конічного, або конусного шнека у різних комбінаціях-варіантах. підвищення ефективності, зручності надійності і простоти у використанні споживачами та виготовленні виробниками, за рахунок застосування порожнистих ручок-тюбиків з дозаторами у вигляді двоопуклого поршня, або конічного або конусного шнека, в комбінації з масажним ефектом порожнистих голівок. 13 90991 14 15 90991 16 17 90991 18 1990991 20 21 90991 22 23 90991 24 25 90991 26 27 90991 28 29 90991 30 31 90991 32 33 90991 34 35 Комп’ютерна верстка А. Крулевський 90991 Підписне 36 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
