Зубна щітка

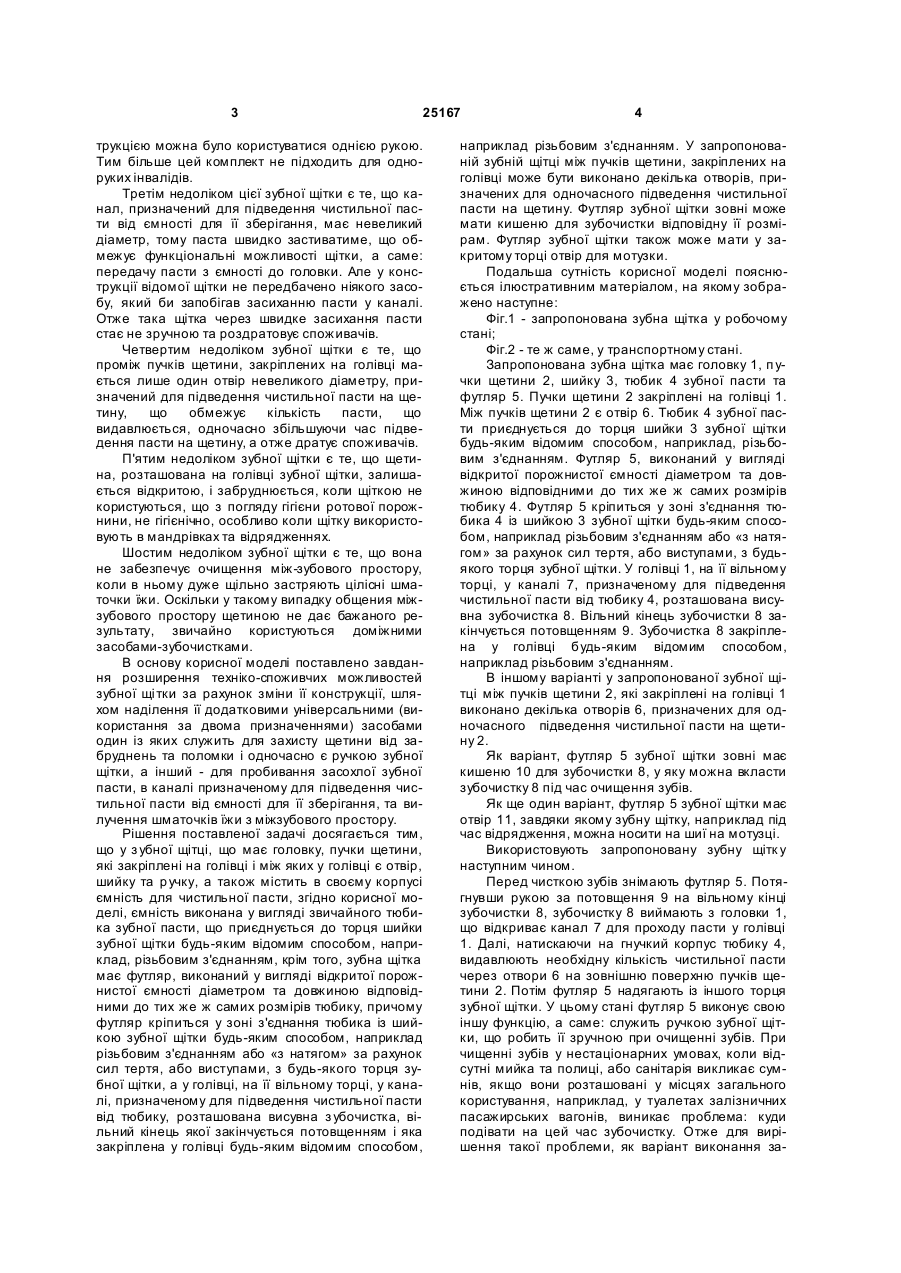

1. Зубна щітка, що містить головку, пучки щетини, які закріплені на головці і між якими у головці є отвір, шийку та ручку, а також містить в своєму корпусі ємність для чистильної пасти, яка відрізняється тим, що ємність виконана у вигляді звичайного тюбика зубної пасти і приєднана до торця шийки зубної щітки будь-яким відомим способом, наприклад різьбовим з'єднанням, крім того, зубна щітка містить футляр, виконаний у вигляді відкритої порожнистої ємності, діаметром та довжиною, відповідними тим же самим розмірам тюбика, причому футляр закріплений у зоні з'єднання тюбика 3 25167 трукцією можна було користуватися однією рукою. Тим більше цей комплект не підходить для одноруких інвалідів. Третім недоліком цієї зубної щітки є те, що канал, призначений для підведення чистильної пасти від ємності для її зберігання, має невеликий діаметр, тому паста швидко застиватиме, що обмежує функціональні можливості щітки, а саме: передачу пасти з ємності до головки. Але у конструкції відомої щітки не передбачено ніякого засобу, який би запобігав засиханню пасти у каналі. Отже така щітка через швидке засихання пасти стає не зручною та роздратовує споживачів. Четвертим недоліком зубної щітки є те, що проміж пучків щетини, закріплених на голівці мається лише один отвір невеликого діаметру, призначений для підведення чистильної пасти на щетину, що обмежує кількість пасти, що видавлюється, одночасно збільшуючи час підведення пасти на щетину, а отже дратує споживачів. П'ятим недоліком зубної щітки є те, що щетина, розташована на голівці зубної щітки, залишається відкритою, і забруднюється, коли щіткою не користуються, що з погляду гігієни ротової порожнини, не гігієнічно, особливо коли щітку використовують в мандрівках та відрядженнях. Шостим недоліком зубної щітки є те, що вона не забезпечує очищення між-зубового простору, коли в ньому дуже щільно застряють цілісні шматочки їжи. Оскільки у такому випадку общения міжзубового простору щетиною не дає бажаного результату, звичайно користуються доміжними засобами-зубочистками. В основу корисної моделі поставлено завдання розширення техніко-споживчих можливостей зубної щі тки за рахунок зміни її конструкції, шляхом наділення її додатковими універсальними (використання за двома призначеннями) засобами один із яких служить для захисту щетини від забруднень та поломки і одночасно є ручкою зубної щітки, а інший - для пробивання засохлої зубної пасти, в каналі призначеному для підведення чистильної пасти від ємності для її зберігання, та вилучення шматочків їжи з міжзубового простору. Рішення поставленої задачі досягається тим, що у з убної щітці, що має головку, пучки щетини, які закріплені на голівці і між яких у голівці є отвір, шийку та р учку, а також містить в своєму корпусі ємність для чистильної пасти, згідно корисної моделі, ємність виконана у вигляді звичайного тюбика зубної пасти, що приєднується до торця шийки зубної щітки будь-яким відомим способом, наприклад, різьбовим з'єднанням, крім того, зубна щітка має футляр, виконаний у вигляді відкритої порожнистої ємності діаметром та довжиною відповідними до тих же ж самих розмірів тюбику, причому футляр кріпиться у зоні з'єднання тюбика із шийкою зубної щітки будь-яким способом, наприклад різьбовим з'єднанням або «з натягом» за рахунок сил тертя, або виступами, з будь-якого торця зубної щітки, а у голівці, на її вільному торці, у каналі, призначеному для підведення чистильної пасти від тюбику, розташована висувна з убочистка, вільний кінець якої закінчується потовщенням і яка закріплена у голівці будь-яким відомим способом, 4 наприклад різьбовим з'єднанням. У запропонованій зубній щітці між пучків щетини, закріплених на голівці може бути виконано декілька отворів, призначених для одночасного підведення чистильної пасти на щетину. Футляр зубної щітки зовні може мати кишеню для зубочистки відповідну її розмірам. Футляр зубної щітки також може мати у закритому торці отвір для мотузки. Подальша сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - запропонована зубна щітка у робочому стані; Фіг.2 - те ж саме, у транспортному стані. Запропонована зубна щітка має головку 1, п учки щетини 2, шийку 3, тюбик 4 зубної пасти та футляр 5. Пучки щетини 2 закріплені на голівці 1. Між пучків щетини 2 є отвір 6. Тюбик 4 зубної пасти приєднується до торця шийки 3 зубної щітки будь-яким відомим способом, наприклад, різьбовим з'єднанням. Футляр 5, виконаний у вигляді відкритої порожнистої ємності діаметром та довжиною відповідними до тих же ж самих розмірів тюбику 4. Футляр 5 кріпиться у зоні з'єднання тюбика 4 із шийкою 3 зубної щітки будь-яким способом, наприклад різьбовим з'єднанням або «з натягом» за рахунок сил тертя, або виступами, з будьякого торця зубної щітки. У голівці 1, на її вільному торці, у каналі 7, призначеному для підведення чистильної пасти від тюбику 4, розташована висувна зубочистка 8. Вільний кінець зубочистки 8 закінчується потовщенням 9. Зубочистка 8 закріплена у голівці будь-яким відомим способом, наприклад різьбовим з'єднанням. В іншому варіанті у запропонованої зубної щітці між пучків щетини 2, які закріплені на голівці 1 виконано декілька отворів 6, призначених для одночасного підведення чистильної пасти на щетину 2. Як варіант, футляр 5 зубної щітки зовні має кишеню 10 для зубочистки 8, у яку можна вкласти зубочистку 8 під час очищення зубів. Як ще один варіант, футляр 5 зубної щітки має отвір 11, завдяки якому зубну щітку, наприклад під час відрядження, можна носити на шиї на мотузці. Використовують запропоновану зубну щітк у наступним чином. Перед чисткою зубів знімають футляр 5. Потягнувши рукою за потовщення 9 на вільному кінці зубочистки 8, зубочистку 8 виймають з головки 1, що відкриває канал 7 для проходу пасти у голівці 1. Далі, натискаючи на гнучкий корпус тюбику 4, видавлюють необхідну кількість чистильної пасти через отвори 6 на зовнішню поверхню пучків щетини 2. Потім футляр 5 надягають із іншого торця зубної щітки. У цьому стані футляр 5 виконує свою іншу функцію, а саме: служить ручкою зубної щітки, що робить її зручною при очищенні зубів. При чищенні зубів у нестаціонарних умовах, коли відсутні мийка та полиці, або санітарія викликає сумнів, якщо вони розташовані у місцях загального користування, наприклад, у туалетах залізничних пасажирських вагонів, виникає проблема: куди подівати на цей час зубочистку. Отже для вирішення такої проблеми, як варіант виконання за 5 25167 пропонованої зубної щітки, її футляр зовні має кишеню 10, у якій і розміщують зубочистку 8, та саме так звільняють руки від неї, що надає певні властивості щітці та додаткові зручності користувачу. У цьому стані щітка повністю готова до використання. Далі очищають поверхню зубів і міжзубні проміжки від залишків їжі та зубного нальоту загальновідомим способом. Якщо під час очищення зубів не вдалося щетиною вилучити шматочки їжи з міжзубового простору їх вилучають зубочисткою 8, після чого зубочистку 8 промивають проточною водою та закріплюють у голівці 1, а саме, вставляють у канал 7. Після закінчення очищення зубів, та промивки щетини, футляр 5 повертають у первісне положення, що робить щітку зручною для транспортування. Суттєва відмінність запропонованого технічного рішення, у порівнянні з прототипом, полягає в тому, що з убна щітка оснащена знімним засобом подвійної функції, виконаним у вигляді футляра, який або захищає щетин у від забруднення та поломки в процесі зберігання зубної щітки, або служить ручкою зубної щітки в процесі очищення зу Комп’ютерна в ерстка Н. Лисенко 6 бів, а також головка зубної щітки оснащена висувним засобом, виконаним у вигляді зубочистки, яка дозволяє прочищати канал, призначений для підведення чистильної пасти від тюбика, а також вилучати залишки їжи з міжзубового простору. Крім того футляр може мати отвір для мотузки та кишеню для зубочистки. Вказані відмінності у сукупності дозволяють розширити техніко-споживчі властивості щітки, а саме: зробити її зручною, особливо для використання в нестаціонарних умовах. Жодна з відомих зубних щіток не може володіти відміченими властивостями, оскільки конструктивно не мають пристосувань у зубної щітці, яки б могли бути використані одночасно і за двома призначеннями. До технічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести: - розширення техніко-споживчих можливостей зубної щітки за рахунок наявності змінного тюбику, футляра та з убочистки; - підвищення зручності користування з тієї ж причини. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
