Вентиліційна панель, вентиляційна коробка, вентиляційна система, ізоляційна панель і спосіб виготовлення вентиляційної панелі й коробки

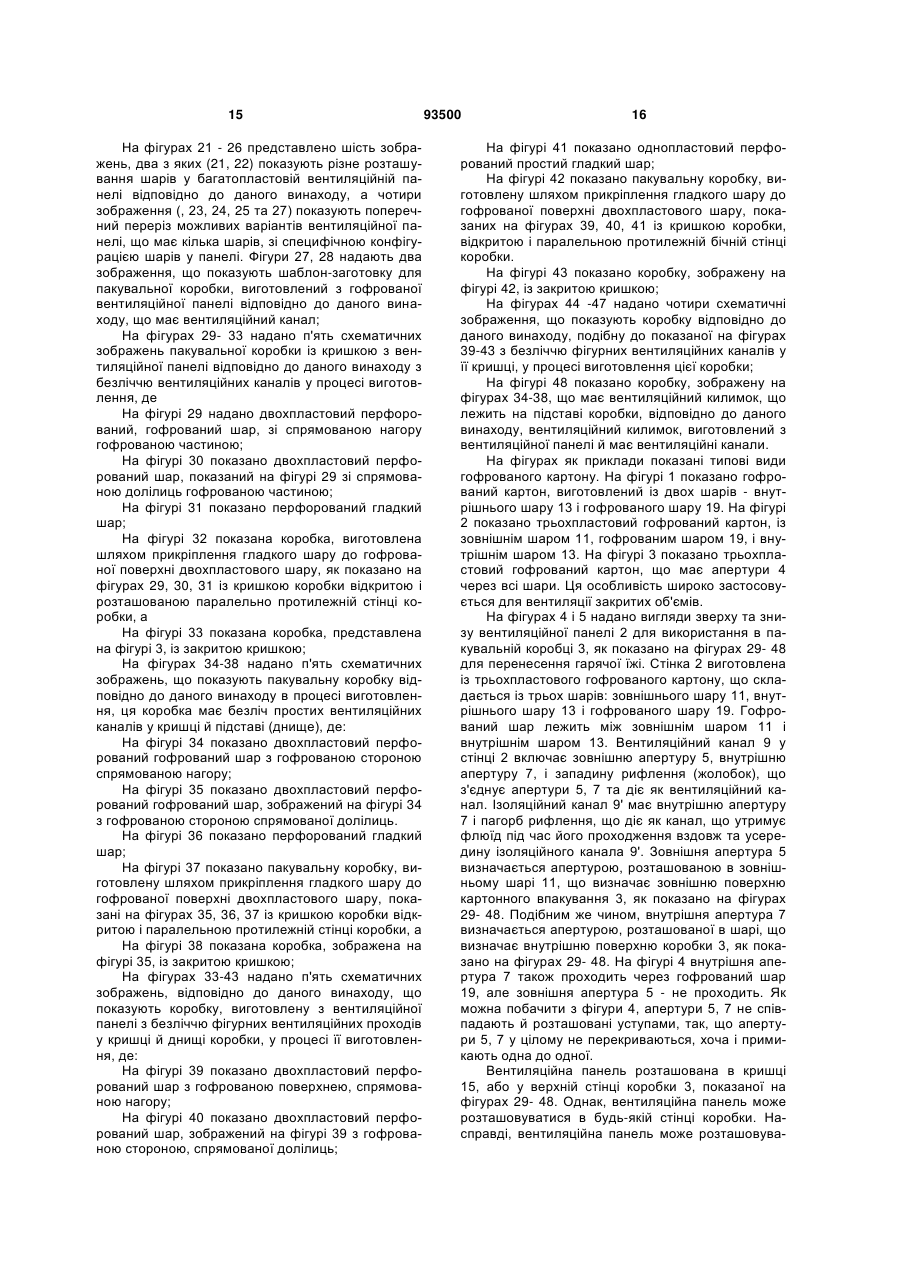

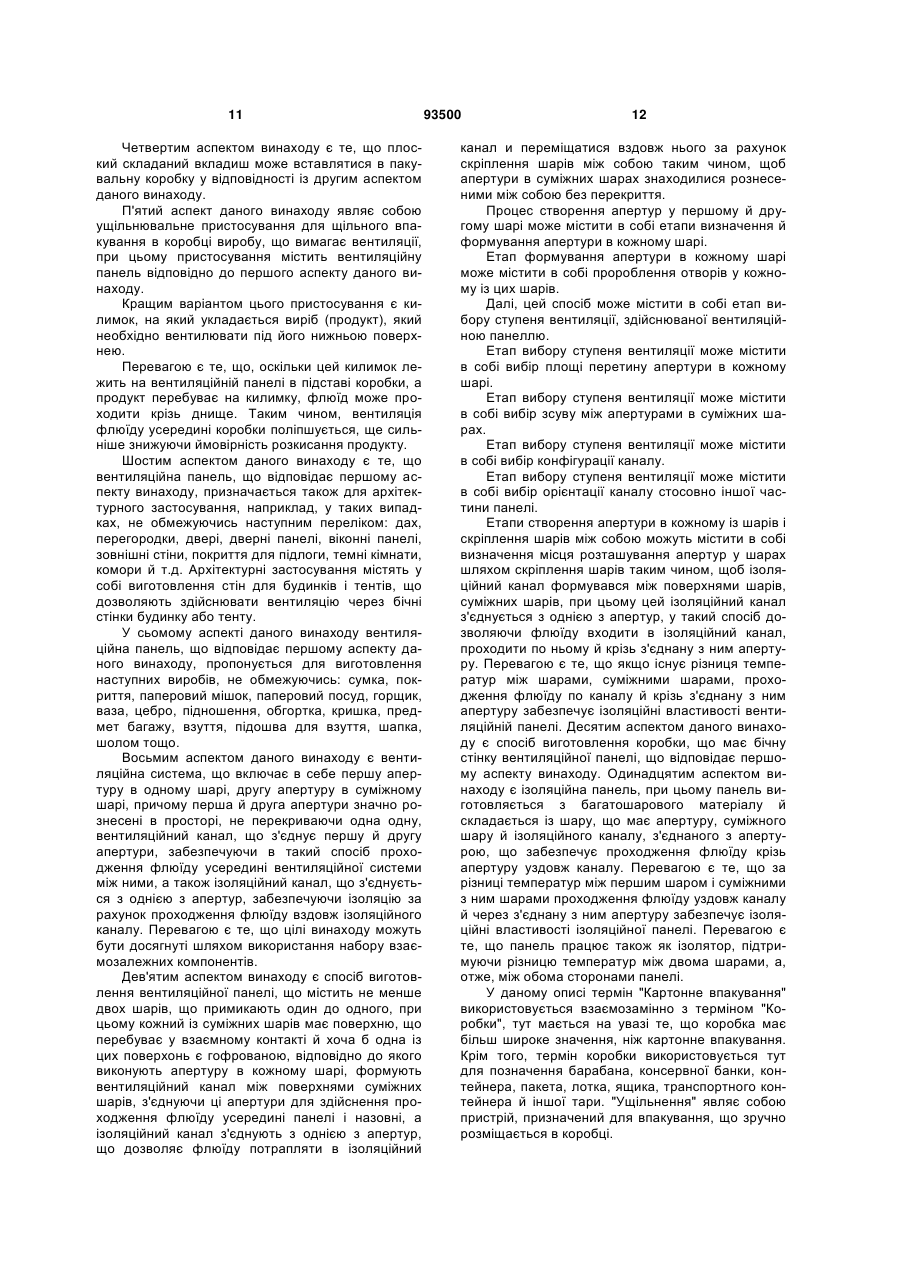

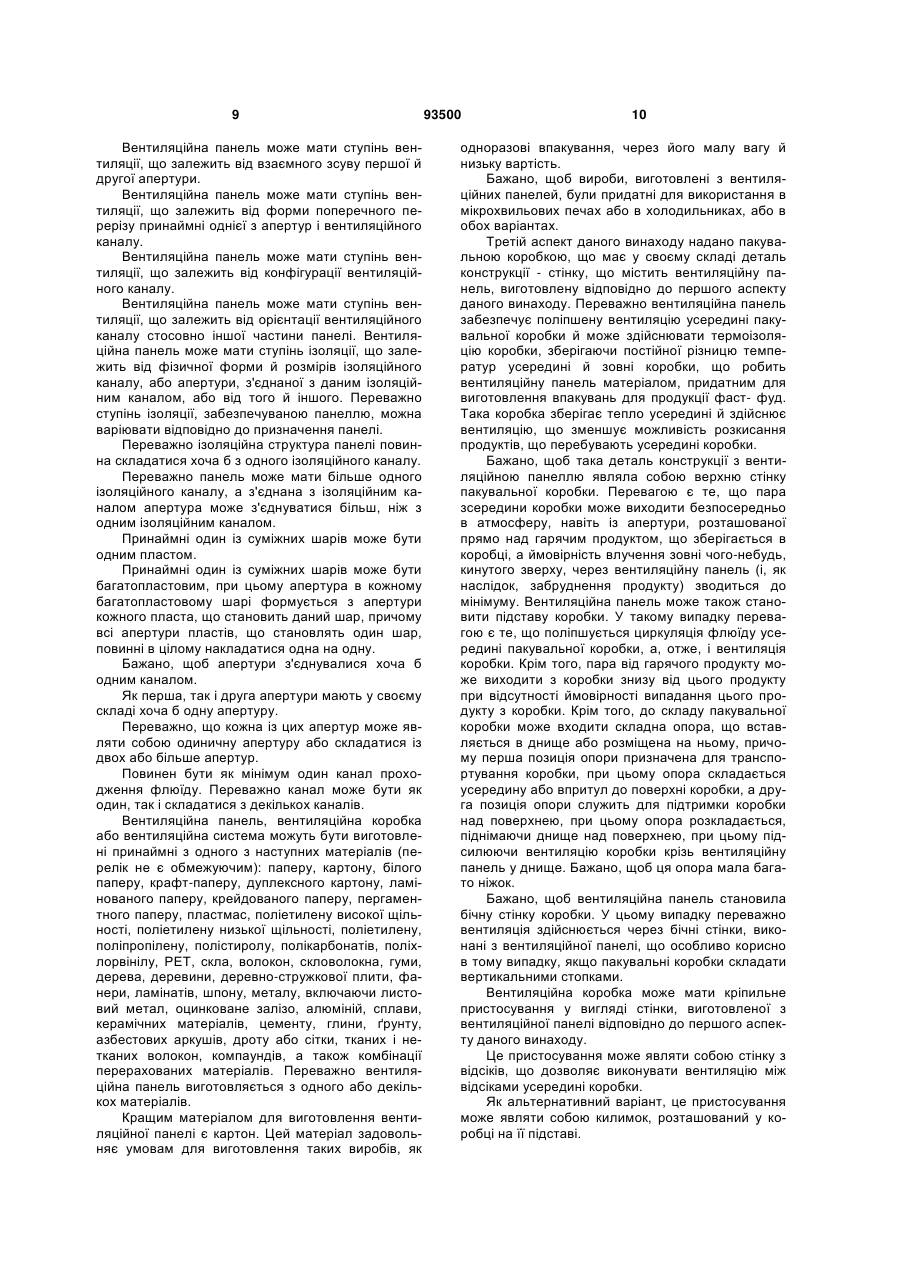

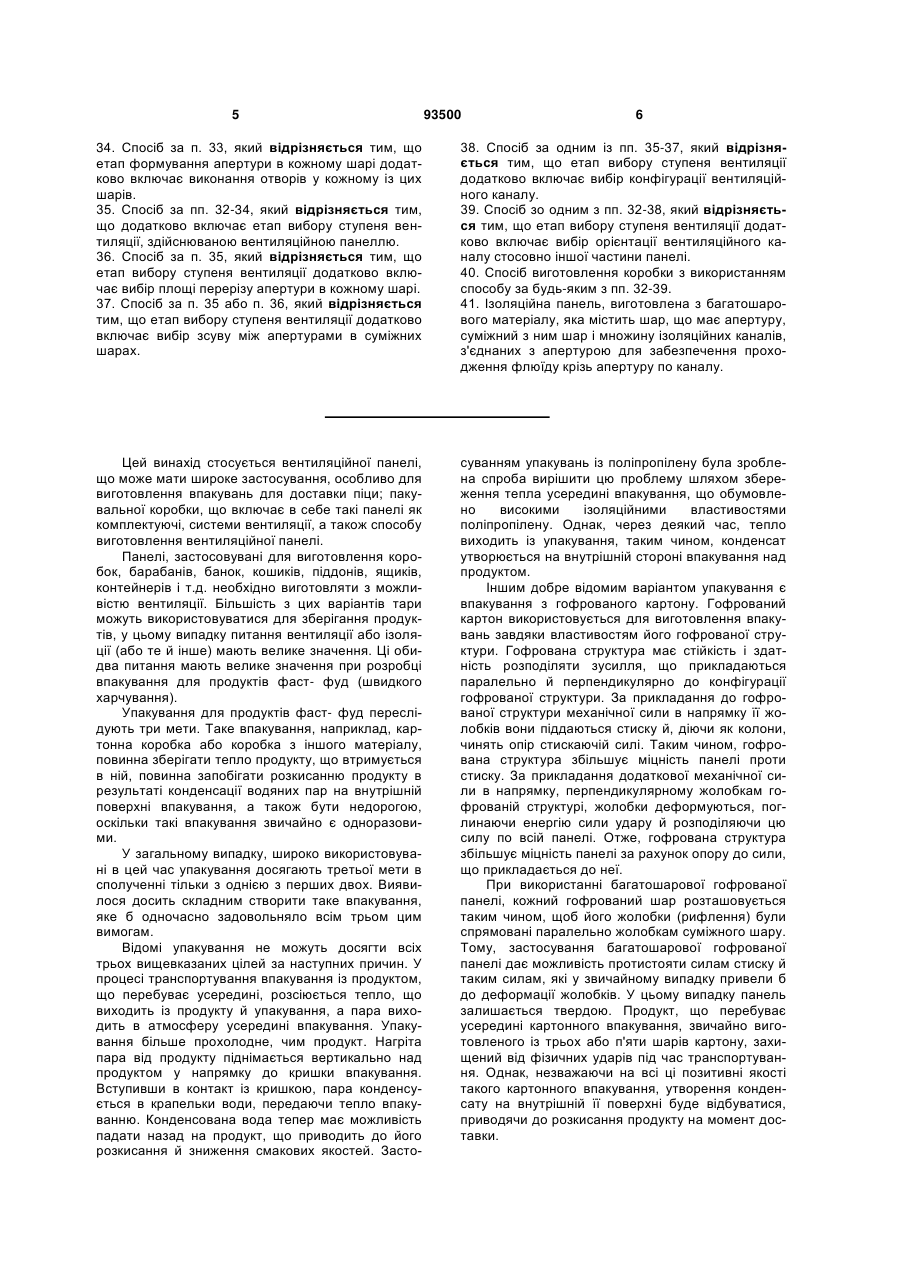

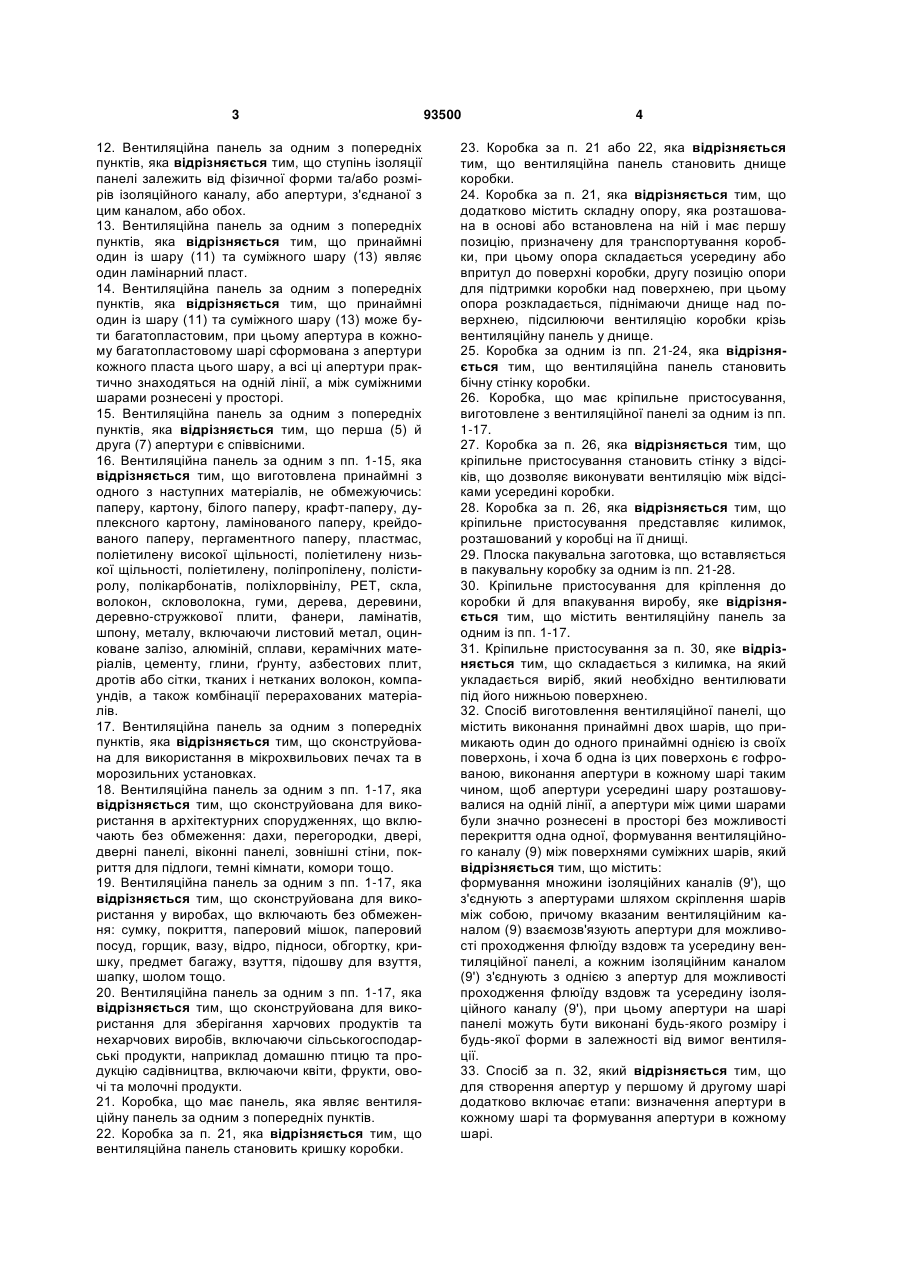

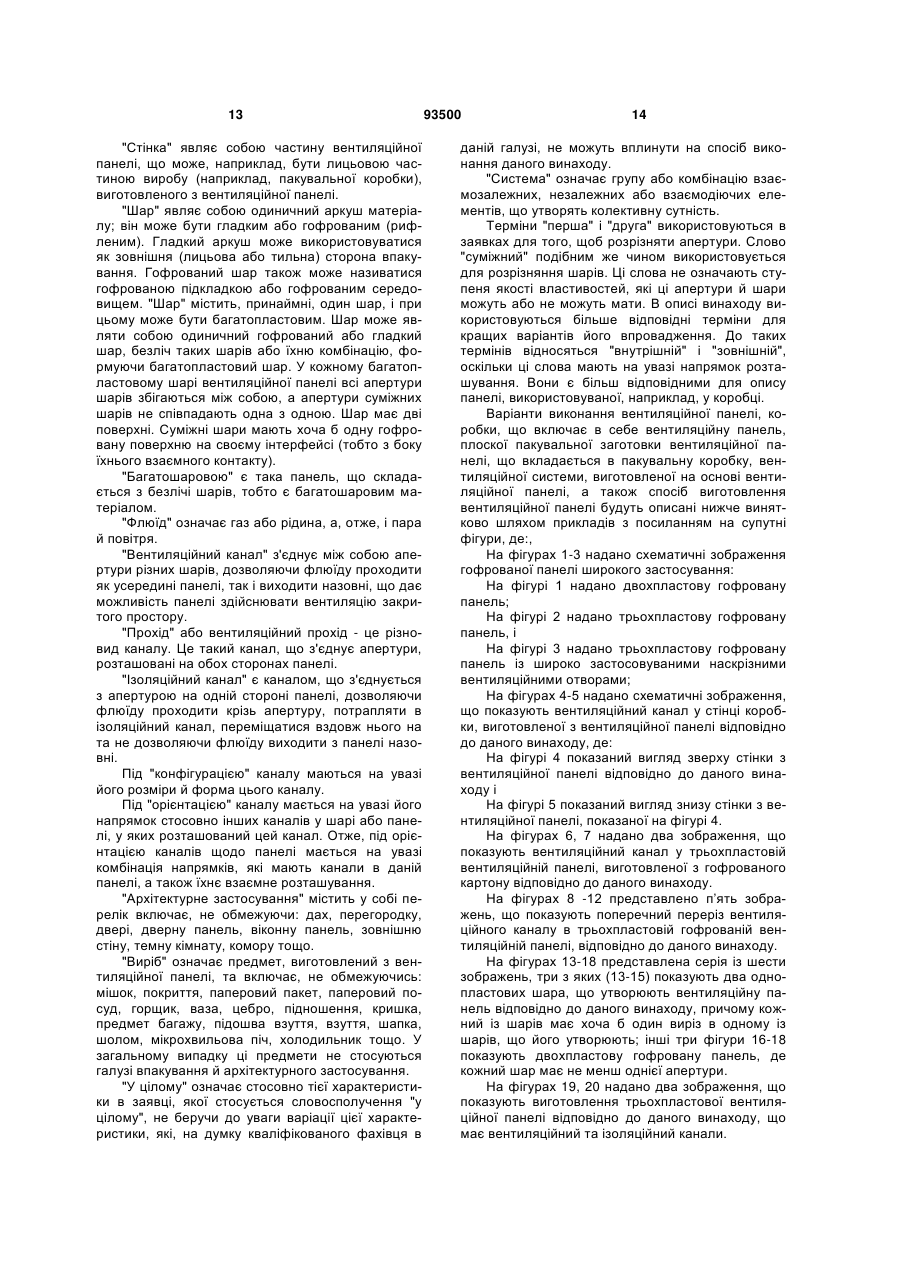

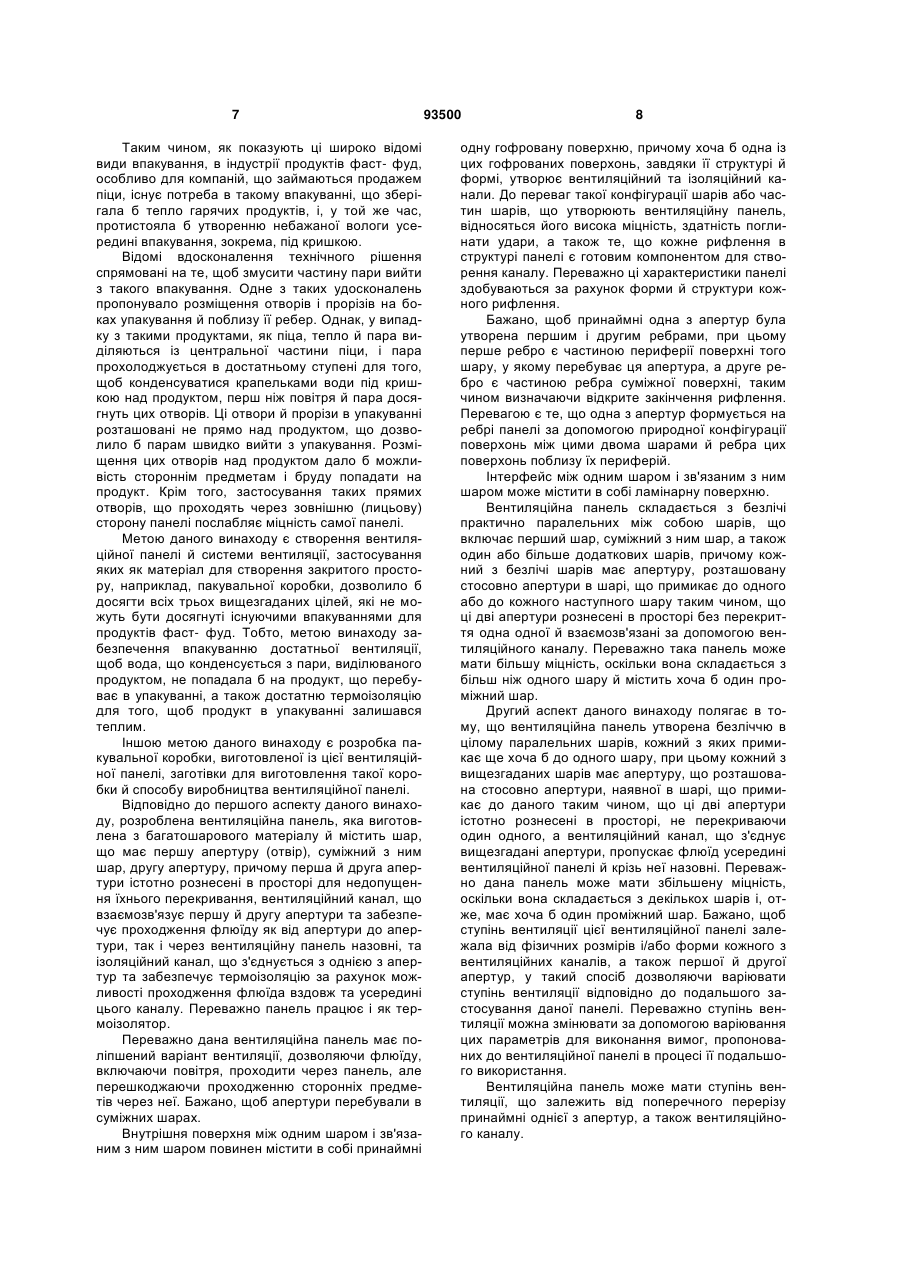

1. Вентиляційна панель, виготовлена з багатошарового матеріалу й містить: принаймні один шар (11), що має першу апертуру (5), та принаймні один суміжний з ним шар (13) із принаймні однією рифленою поверхнею 19, який має другу апертуру (7), принаймні один вентиляційний канал (9), що взаємозв'язує першу (5) й другу апертури (7), забезпечуючи проходження флюїду як від апертури до апертури, так і крізь вентиляційну панель, яка відрізняється тим, що додатково містить множину ізоляційних каналів (9'), з'єднаних з кожною апертурою, причому кожний ізоляційний канал (9') має внутрішню апертуру (7) і пагорб рифлення, що діє як канал, що утримує флюїд під час його проходження вздовж та усередину ізоляційного каналу (9'), а принаймні одна із гофрованих поверхонь (19), завдяки її структурі й формі, утворює вентиляційний канал та множину ізоляційних каналів (9'), при цьому апертури на шарі панелі можуть бути будь-якого розміру і будьякої форми в залежності від вимог вентиляції. 2. Вентиляційна панель за п. 1, яка відрізняється тим, що принаймні одна з апертур (5,7) формується першим і другим ребрами, при цьому перше ребро є частиною периферії поверхні того шару, у 2 (19) 1 3 12. Вентиляційна панель за одним з попередніх пунктів, яка відрізняється тим, що ступінь ізоляції панелі залежить від фізичної форми та/або розмірів ізоляційного каналу, або апертури, з'єднаної з цим каналом, або обох. 13. Вентиляційна панель за одним з попередніх пунктів, яка відрізняється тим, що принаймні один із шару (11) та суміжного шару (13) являє один ламінарний пласт. 14. Вентиляційна панель за одним з попередніх пунктів, яка відрізняється тим, що принаймні один із шару (11) та суміжного шару (13) може бути багатопластовим, при цьому апертура в кожному багатопластовому шарі сформована з апертури кожного пласта цього шару, а всі ці апертури практично знаходяться на одній лінії, а між суміжними шарами рознесені у просторі. 15. Вентиляційна панель за одним з попередніх пунктів, яка відрізняється тим, що перша (5) й друга (7) апертури є співвісними. 16. Вентиляційна панель за одним з пп. 1-15, яка відрізняється тим, що виготовлена принаймні з одного з наступних матеріалів, не обмежуючись: паперу, картону, білого паперу, крафт-паперу, дуплексного картону, ламінованого паперу, крейдованого паперу, пергаментного паперу, пластмас, поліетилену високої щільності, поліетилену низької щільності, поліетилену, поліпропілену, полістиролу, полікарбонатів, поліхлорвінілу, PET, скла, волокон, скловолокна, гуми, дерева, деревини, деревно-стружкової плити, фанери, ламінатів, шпону, металу, включаючи листовий метал, оцинковане залізо, алюміній, сплави, керамічних матеріалів, цементу, глини, ґрунту, азбестових плит, дротів або сітки, тканих і нетканих волокон, компаундів, а також комбінації перерахованих матеріалів. 17. Вентиляційна панель за одним з попередніх пунктів, яка відрізняється тим, що сконструйована для використання в мікрохвильових печах та в морозильних установках. 18. Вентиляційна панель за одним з пп. 1-17, яка відрізняється тим, що сконструйована для використання в архітектурних спорудженнях, що включають без обмеження: дахи, перегородки, двері, дверні панелі, віконні панелі, зовнішні стіни, покриття для підлоги, темні кімнати, комори тощо. 19. Вентиляційна панель за одним з пп. 1-17, яка відрізняється тим, що сконструйована для використання у виробах, що включають без обмеження: сумку, покриття, паперовий мішок, паперовий посуд, горщик, вазу, відро, підноси, обгортку, кришку, предмет багажу, взуття, підошву для взуття, шапку, шолом тощо. 20. Вентиляційна панель за одним з пп. 1-17, яка відрізняється тим, що сконструйована для використання для зберігання харчових продуктів та нехарчових виробів, включаючи сільськогосподарські продукти, наприклад домашню птицю та продукцію садівництва, включаючи квіти, фрукти, овочі та молочні продукти. 21. Коробка, що має панель, яка являє вентиляційну панель за одним з попередніх пунктів. 22. Коробка за п. 21, яка відрізняється тим, що вентиляційна панель становить кришку коробки. 93500 4 23. Коробка за п. 21 або 22, яка відрізняється тим, що вентиляційна панель становить днище коробки. 24. Коробка за п. 21, яка відрізняється тим, що додатково містить складну опору, яка розташована в основі або встановлена на ній і має першу позицію, призначену для транспортування коробки, при цьому опора складається усередину або впритул до поверхні коробки, другу позицію опори для підтримки коробки над поверхнею, при цьому опора розкладається, піднімаючи днище над поверхнею, підсилюючи вентиляцію коробки крізь вентиляційну панель у днище. 25. Коробка за одним із пп. 21-24, яка відрізняється тим, що вентиляційна панель становить бічну стінку коробки. 26. Коробка, що має кріпильне пристосування, виготовлене з вентиляційної панелі за одним із пп. 1-17. 27. Коробка за п. 26, яка відрізняється тим, що кріпильне пристосування становить стінку з відсіків, що дозволяє виконувати вентиляцію між відсіками усередині коробки. 28. Коробка за п. 26, яка відрізняється тим, що кріпильне пристосування представляє килимок, розташований у коробці на її днищі. 29. Плоска пакувальна заготовка, що вставляється в пакувальну коробку за одним із пп. 21-28. 30. Кріпильне пристосування для кріплення до коробки й для впакування виробу, яке відрізняється тим, що містить вентиляційну панель за одним із пп. 1-17. 31. Кріпильне пристосування за п. 30, яке відрізняється тим, що складається з килимка, на який укладається виріб, який необхідно вентилювати під його нижньою поверхнею. 32. Спосіб виготовлення вентиляційної панелі, що містить виконання принаймні двох шарів, що примикають один до одного принаймні однією із своїх поверхонь, і хоча б одна із цих поверхонь є гофрованою, виконання апертури в кожному шарі таким чином, щоб апертури усередині шару розташовувалися на одній лінії, а апертури між цими шарами були значно рознесені в просторі без можливості перекриття одна одної, формування вентиляційного каналу (9) між поверхнями суміжних шарів, який відрізняється тим, що містить: формування множини ізоляційних каналів (9'), що з'єднують з апертурами шляхом скріплення шарів між собою, причому вказаним вентиляційним каналом (9) взаємозв'язують апертури для можливості проходження флюїду вздовж та усередину вентиляційної панелі, а кожним ізоляційним каналом (9') з'єднують з однією з апертур для можливості проходження флюїду вздовж та усередину ізоляційного каналу (9'), при цьому апертури на шарі панелі можуть бути виконані будь-якого розміру і будь-якої форми в залежності від вимог вентиляції. 33. Спосіб за п. 32, який відрізняється тим, що для створення апертур у першому й другому шарі додатково включає етапи: визначення апертури в кожному шарі та формування апертури в кожному шарі. 5 93500 6 34. Спосіб за п. 33, який відрізняється тим, що етап формування апертури в кожному шарі додатково включає виконання отворів у кожному із цих шарів. 35. Спосіб за пп. 32-34, який відрізняється тим, що додатково включає етап вибору ступеня вентиляції, здійснюваною вентиляційною панеллю. 36. Спосіб за п. 35, який відрізняється тим, що етап вибору ступеня вентиляції додатково включає вибір площі перерізу апертури в кожному шарі. 37. Спосіб за п. 35 або п. 36, який відрізняється тим, що етап вибору ступеня вентиляції додатково включає вибір зсуву між апертурами в суміжних шарах. 38. Спосіб за одним із пп. 35-37, який відрізняється тим, що етап вибору ступеня вентиляції додатково включає вибір конфігурації вентиляційного каналу. 39. Спосіб зо одним з пп. 32-38, який відрізняється тим, що етап вибору ступеня вентиляції додатково включає вибір орієнтації вентиляційного каналу стосовно іншої частини панелі. 40. Спосіб виготовлення коробки з використанням способу за будь-яким з пп. 32-39. 41. Ізоляційна панель, виготовлена з багатошарового матеріалу, яка містить шар, що має апертуру, суміжний з ним шар і множину ізоляційних каналів, з'єднаних з апертурою для забезпечення проходження флюїду крізь апертуру по каналу. Цей винахід стосується вентиляційної панелі, що може мати широке застосування, особливо для виготовлення впакувань для доставки піци; пакувальної коробки, що включає в себе такі панелі як комплектуючі, системи вентиляції, а також способу виготовлення вентиляційної панелі. Панелі, застосовувані для виготовлення коробок, барабанів, банок, кошиків, піддонів, ящиків, контейнерів і т.д. необхідно виготовляти з можливістю вентиляції. Більшість з цих варіантів тари можуть використовуватися для зберігання продуктів, у цьому випадку питання вентиляції або ізоляції (або те й інше) мають велике значення. Ці обидва питання мають велике значення при розробці впакування для продуктів фаст- фуд (швидкого харчування). Упакування для продуктів фаст- фуд переслідують три мети. Таке впакування, наприклад, картонна коробка або коробка з іншого матеріалу, повинна зберігати тепло продукту, що втримується в ній, повинна запобігати розкисанню продукту в результаті конденсації водяних пар на внутрішній поверхні впакування, а також бути недорогою, оскільки такі впакування звичайно є одноразовими. У загальному випадку, широко використовувані в цей час упакування досягають третьої мети в сполученні тільки з однією з перших двох. Виявилося досить складним створити таке впакування, яке б одночасно задовольняло всім трьом цим вимогам. Відомі упакування не можуть досягти всіх трьох вищевказаних цілей за наступних причин. У процесі транспортування впакування із продуктом, що перебуває усередині, розсіюється тепло, що виходить із продукту й упакування, а пара виходить в атмосферу усередині впакування. Упакування більше прохолодне, чим продукт. Нагріта пара від продукту піднімається вертикально над продуктом у напрямку до кришки впакування. Вступивши в контакт із кришкою, пара конденсується в крапельки води, передаючи тепло впакуванню. Конденсована вода тепер має можливість падати назад на продукт, що приводить до його розкисання й зниження смакових якостей. Засто суванням упакувань із поліпропілену була зроблена спроба вирішити цю проблему шляхом збереження тепла усередині впакування, що обумовлено високими ізоляційними властивостями поліпропілену. Однак, через деякий час, тепло виходить із упакування, таким чином, конденсат утворюється на внутрішній стороні впакування над продуктом. Іншим добре відомим варіантом упакування є впакування з гофрованого картону. Гофрований картон використовується для виготовлення впакувань завдяки властивостям його гофрованої структури. Гофрована структура має стійкість і здатність розподіляти зусилля, що прикладаються паралельно й перпендикулярно до конфігурації гофрованої структури. За прикладання до гофрованої структури механічної сили в напрямку її жолобків вони піддаються стиску й, діючи як колони, чинять опір стискаючій силі. Таким чином, гофрована структура збільшує міцність панелі проти стиску. За прикладання додаткової механічної сили в напрямку, перпендикулярному жолобкам гофрованій структурі, жолобки деформуються, поглинаючи енергію сили удару й розподіляючи цю силу по всій панелі. Отже, гофрована структура збільшує міцність панелі за рахунок опору до сили, що прикладається до неї. При використанні багатошарової гофрованої панелі, кожний гофрований шар розташовується таким чином, щоб його жолобки (рифлення) були спрямовані паралельно жолобкам суміжного шару. Тому, застосування багатошарової гофрованої панелі дає можливість протистояти силам стиску й таким силам, які у звичайному випадку привели б до деформації жолобків. У цьому випадку панель залишається твердою. Продукт, що перебуває усередині картонного впакування, звичайно виготовленого із трьох або п'яти шарів картону, захищений від фізичних ударів під час транспортування. Однак, незважаючи на всі ці позитивні якості такого картонного впакування, утворення конденсату на внутрішній її поверхні буде відбуватися, приводячи до розкисання продукту на момент доставки. 7 Таким чином, як показують ці широко відомі види впакування, в індустрії продуктів фаст- фуд, особливо для компаній, що займаються продажем піци, існує потреба в такому впакуванні, що зберігала б тепло гарячих продуктів, і, у той же час, протистояла б утворенню небажаної вологи усередині впакування, зокрема, під кришкою. Відомі вдосконалення технічного рішення спрямовані на те, щоб змусити частину пари вийти з такого впакування. Одне з таких удосконалень пропонувало розміщення отворів і прорізів на боках упакування й поблизу її ребер. Однак, у випадку з такими продуктами, як піца, тепло й пара виділяються із центральної частини піци, і пара прохолоджується в достатньому ступені для того, щоб конденсуватися крапельками води під кришкою над продуктом, перш ніж повітря й пара досягнуть цих отворів. Ці отвори й прорізи в упакуванні розташовані не прямо над продуктом, що дозволило б парам швидко вийти з упакування. Розміщення цих отворів над продуктом дало б можливість стороннім предметам і бруду попадати на продукт. Крім того, застосування таких прямих отворів, що проходять через зовнішню (лицьову) сторону панелі послабляє міцність самої панелі. Метою даного винаходу є створення вентиляційної панелі й системи вентиляції, застосування яких як матеріал для створення закритого простору, наприклад, пакувальної коробки, дозволило б досягти всіх трьох вищезгаданих цілей, які не можуть бути досягнуті існуючими впакуваннями для продуктів фаст- фуд. Тобто, метою винаходу забезпечення впакуванню достатньої вентиляції, щоб вода, що конденсується з пари, виділюваного продуктом, не попадала б на продукт, що перебуває в упакуванні, а також достатню термоізоляцію для того, щоб продукт в упакуванні залишався теплим. Іншою метою даного винаходу є розробка пакувальної коробки, виготовленої із цієї вентиляційної панелі, заготівки для виготовлення такої коробки й способу виробництва вентиляційної панелі. Відповідно до першого аспекту даного винаходу, розроблена вентиляційна панель, яка виготовлена з багатошарового матеріалу й містить шар, що має першу апертуру (отвір), суміжний з ним шар, другу апертуру, причому перша й друга апертури істотно рознесені в просторі для недопущення їхнього перекривання, вентиляційний канал, що взаємозв'язує першу й другу апертури та забезпечує проходження флюїду як від апертури до апертури, так і через вентиляційну панель назовні, та ізоляційний канал, що з'єднується з однією з апертур та забезпечує термоізоляцію за рахунок можливості проходження флюїда вздовж та усередині цього каналу. Переважно панель працює і як термоізолятор. Переважно дана вентиляційна панель має поліпшений варіант вентиляції, дозволяючи флюїду, включаючи повітря, проходити через панель, але перешкоджаючи проходженню сторонніх предметів через неї. Бажано, щоб апертури перебували в суміжних шарах. Внутрішня поверхня між одним шаром і зв'язаним з ним шаром повинен містити в собі принаймні 93500 8 одну гофровану поверхню, причому хоча б одна із цих гофрованих поверхонь, завдяки її структурі й формі, утворює вентиляційний та ізоляційний канали. До переваг такої конфігурації шарів або частин шарів, що утворюють вентиляційну панель, відносяться його висока міцність, здатність поглинати удари, а також те, що кожне рифлення в структурі панелі є готовим компонентом для створення каналу. Переважно ці характеристики панелі здобуваються за рахунок форми й структури кожного рифлення. Бажано, щоб принаймні одна з апертур була утворена першим і другим ребрами, при цьому перше ребро є частиною периферії поверхні того шару, у якому перебуває ця апертура, а друге ребро є частиною ребра суміжної поверхні, таким чином визначаючи відкрите закінчення рифлення. Перевагою є те, що одна з апертур формується на ребрі панелі за допомогою природної конфігурації поверхонь між цими двома шарами й ребра цих поверхонь поблизу їх периферій. Інтерфейс між одним шаром і зв'язаним з ним шаром може містити в собі ламінарну поверхню. Вентиляційна панель складається з безлічі практично паралельних між собою шарів, що включає перший шар, суміжний з ним шар, а також один або більше додаткових шарів, причому кожний з безлічі шарів має апертуру, розташовану стосовно апертури в шарі, що примикає до одного або до кожного наступного шару таким чином, що ці дві апертури рознесені в просторі без перекриття одна одної й взаємозв'язані за допомогою вентиляційного каналу. Переважно така панель може мати більшу міцність, оскільки вона складається з більш ніж одного шару й містить хоча б один проміжний шар. Другий аспект даного винаходу полягає в тому, що вентиляційна панель утворена безліччю в цілому паралельних шарів, кожний з яких примикає ще хоча б до одного шару, при цьому кожний з вищезгаданих шарів має апертуру, що розташована стосовно апертури, наявної в шарі, що примикає до даного таким чином, що ці дві апертури істотно рознесені в просторі, не перекриваючи один одного, а вентиляційний канал, що з'єднує вищезгадані апертури, пропускає флюїд усередині вентиляційної панелі й крізь неї назовні. Переважно дана панель може мати збільшену міцність, оскільки вона складається з декількох шарів і, отже, має хоча б один проміжний шар. Бажано, щоб ступінь вентиляції цієї вентиляційної панелі залежала від фізичних розмірів і/або форми кожного з вентиляційних каналів, а також першої й другої апертур, у такий спосіб дозволяючи варіювати ступінь вентиляції відповідно до подальшого застосування даної панелі. Переважно ступінь вентиляції можна змінювати за допомогою варіювання цих параметрів для виконання вимог, пропонованих до вентиляційної панелі в процесі її подальшого використання. Вентиляційна панель може мати ступінь вентиляції, що залежить від поперечного перерізу принаймні однієї з апертур, а також вентиляційного каналу. 9 Вентиляційна панель може мати ступінь вентиляції, що залежить від взаємного зсуву першої й другої апертури. Вентиляційна панель може мати ступінь вентиляції, що залежить від форми поперечного перерізу принаймні однієї з апертур і вентиляційного каналу. Вентиляційна панель може мати ступінь вентиляції, що залежить від конфігурації вентиляційного каналу. Вентиляційна панель може мати ступінь вентиляції, що залежить від орієнтації вентиляційного каналу стосовно іншої частини панелі. Вентиляційна панель може мати ступінь ізоляції, що залежить від фізичної форми й розмірів ізоляційного каналу, або апертури, з'єднаної з даним ізоляційним каналом, або від того й іншого. Переважно ступінь ізоляції, забезпечуваною панеллю, можна варіювати відповідно до призначення панелі. Переважно ізоляційна структура панелі повинна складатися хоча б з одного ізоляційного каналу. Переважно панель може мати більше одного ізоляційного каналу, а з'єднана з ізоляційним каналом апертура може з'єднуватися більш, ніж з одним ізоляційним каналом. Принаймні один із суміжних шарів може бути одним пластом. Принаймні один із суміжних шарів може бути багатопластовим, при цьому апертура в кожному багатопластовому шарі формується з апертури кожного пласта, що становить даний шар, причому всі апертури пластів, що становлять один шар, повинні в цілому накладатися одна на одну. Бажано, щоб апертури з'єднувалися хоча б одним каналом. Як перша, так і друга апертури мають у своєму складі хоча б одну апертуру. Переважно, що кожна із цих апертур може являти собою одиничну апертуру або складатися із двох або більше апертур. Повинен бути як мінімум один канал проходження флюїду. Переважно канал може бути як один, так і складатися з декількох каналів. Вентиляційна панель, вентиляційна коробка або вентиляційна система можуть бути виготовлені принаймні з одного з наступних матеріалів (перелік не є обмежуючим): паперу, картону, білого паперу, крафт-паперу, дуплексного картону, ламінованого паперу, крейдованого паперу, пергаментного паперу, пластмас, поліетилену високої щільності, поліетилену низької щільності, поліетилену, поліпропілену, полістиролу, полікарбонатів, поліхлорвінілу, PET, скла, волокон, скловолокна, гуми, дерева, деревини, деревно-стружкової плити, фанери, ламінатів, шпону, металу, включаючи листовий метал, оцинковане залізо, алюміній, сплави, керамічних матеріалів, цементу, глини, ґрунту, азбестових аркушів, дроту або сітки, тканих і нетканих волокон, компаундів, а також комбінації перерахованих матеріалів. Переважно вентиляційна панель виготовляється з одного або декількох матеріалів. Кращим матеріалом для виготовлення вентиляційної панелі є картон. Цей матеріал задовольняє умовам для виготовлення таких виробів, як 93500 10 одноразові впакування, через його малу вагу й низьку вартість. Бажано, щоб вироби, виготовлені з вентиляційних панелей, були придатні для використання в мікрохвильових печах або в холодильниках, або в обох варіантах. Третій аспект даного винаходу надано пакувальною коробкою, що має у своєму складі деталь конструкції - стінку, що містить вентиляційну панель, виготовлену відповідно до першого аспекту даного винаходу. Переважно вентиляційна панель забезпечує поліпшену вентиляцію усередині пакувальної коробки й може здійснювати термоізоляцію коробки, зберігаючи постійної різницю температур усередині й зовні коробки, що робить вентиляційну панель матеріалом, придатним для виготовлення впакувань для продукції фаст- фуд. Така коробка зберігає тепло усередині й здійснює вентиляцію, що зменшує можливість розкисання продуктів, що перебувають усередині коробки. Бажано, щоб така деталь конструкції з вентиляційною панеллю являла собою верхню стінку пакувальної коробки. Перевагою є те, що пара зсередини коробки може виходити безпосередньо в атмосферу, навіть із апертури, розташованої прямо над гарячим продуктом, що зберігається в коробці, а ймовірність влучення зовні чого-небудь, кинутого зверху, через вентиляційну панель (і, як наслідок, забруднення продукту) зводиться до мінімуму. Вентиляційна панель може також становити підставу коробки. У такому випадку перевагою є те, що поліпшується циркуляція флюїду усередині пакувальної коробки, а, отже, і вентиляція коробки. Крім того, пара від гарячого продукту може виходити з коробки знизу від цього продукту при відсутності ймовірності випадання цього продукту з коробки. Крім того, до складу пакувальної коробки може входити складна опора, що вставляється в днище або розміщена на ньому, причому перша позиція опори призначена для транспортування коробки, при цьому опора складається усередину або впритул до поверхні коробки, а друга позиція опори служить для підтримки коробки над поверхнею, при цьому опора розкладається, піднімаючи днище над поверхнею, при цьому підсилюючи вентиляцію коробки крізь вентиляційну панель у днище. Бажано, щоб ця опора мала багато ніжок. Бажано, щоб вентиляційна панель становила бічну стінку коробки. У цьому випадку переважно вентиляція здійснюється через бічні стінки, виконані з вентиляційної панелі, що особливо корисно в тому випадку, якщо пакувальні коробки складати вертикальними стопками. Вентиляційна коробка може мати кріпильне пристосування у вигляді стінки, виготовленої з вентиляційної панелі відповідно до першого аспекту даного винаходу. Це пристосування може являти собою стінку з відсіків, що дозволяє виконувати вентиляцію між відсіками усередині коробки. Як альтернативний варіант, це пристосування може являти собою килимок, розташований у коробці на її підставі. 11 Четвертим аспектом винаходу є те, що плоский складаний вкладиш може вставлятися в пакувальну коробку у відповідності із другим аспектом даного винаходу. П'ятий аспект даного винаходу являє собою ущільнювальне пристосування для щільного впакування в коробці виробу, що вимагає вентиляції, при цьому пристосування містить вентиляційну панель відповідно до першого аспекту даного винаходу. Кращим варіантом цього пристосування є килимок, на який укладається виріб (продукт), який необхідно вентилювати під його нижньою поверхнею. Перевагою є те, що, оскільки цей килимок лежить на вентиляційній панелі в підставі коробки, а продукт перебуває на килимку, флюїд може проходити крізь днище. Таким чином, вентиляція флюїду усередині коробки поліпшується, ще сильніше знижуючи ймовірність розкисання продукту. Шостим аспектом даного винаходу є те, що вентиляційна панель, що відповідає першому аспекту винаходу, призначається також для архітектурного застосування, наприклад, у таких випадках, не обмежуючись наступним переліком: дах, перегородки, двері, дверні панелі, віконні панелі, зовнішні стіни, покриття для підлоги, темні кімнати, комори й т.д. Архітектурні застосування містять у собі виготовлення стін для будинків і тентів, що дозволяють здійснювати вентиляцію через бічні стінки будинку або тенту. У сьомому аспекті даного винаходу вентиляційна панель, що відповідає першому аспекту даного винаходу, пропонується для виготовлення наступних виробів, не обмежуючись: сумка, покриття, паперовий мішок, паперовий посуд, горщик, ваза, цебро, підношення, обгортка, кришка, предмет багажу, взуття, підошва для взуття, шапка, шолом тощо. Восьмим аспектом даного винаходу є вентиляційна система, що включає в себе першу апертуру в одному шарі, другу апертуру в суміжному шарі, причому перша й друга апертури значно рознесені в просторі, не перекриваючи одна одну, вентиляційний канал, що з'єднує першу й другу апертури, забезпечуючи в такий спосіб проходження флюїду усередині вентиляційної системи між ними, а також ізоляційний канал, що з'єднується з однією з апертур, забезпечуючи ізоляцію за рахунок проходження флюїду вздовж ізоляційного каналу. Перевагою є те, що цілі винаходу можуть бути досягнуті шляхом використання набору взаємозалежних компонентів. Дев'ятим аспектом винаходу є спосіб виготовлення вентиляційної панелі, що містить не менше двох шарів, що примикають один до одного, при цьому кожний із суміжних шарів має поверхню, що перебуває у взаємному контакті й хоча б одна із цих поверхонь є гофрованою, відповідно до якого виконують апертуру в кожному шарі, формують вентиляційний канал між поверхнями суміжних шарів, з'єднуючи ці апертури для здійснення проходження флюїду усередині панелі і назовні, а ізоляційний канал з'єднують з однією з апертур, що дозволяє флюїду потрапляти в ізоляційний 93500 12 канал и переміщатися вздовж нього за рахунок скріплення шарів між собою таким чином, щоб апертури в суміжних шарах знаходилися рознесеними між собою без перекриття. Процес створення апертур у першому й другому шарі може містити в собі етапи визначення й формування апертури в кожному шарі. Етап формування апертури в кожному шарі може містити в собі пророблення отворів у кожному із цих шарів. Далі, цей спосіб може містити в собі етап вибору ступеня вентиляції, здійснюваної вентиляційною панеллю. Етап вибору ступеня вентиляції може містити в собі вибір площі перетину апертури в кожному шарі. Етап вибору ступеня вентиляції може містити в собі вибір зсуву між апертурами в суміжних шарах. Етап вибору ступеня вентиляції може містити в собі вибір конфігурації каналу. Етап вибору ступеня вентиляції може містити в собі вибір орієнтації каналу стосовно іншої частини панелі. Етапи створення апертури в кожному із шарів і скріплення шарів між собою можуть містити в собі визначення місця розташування апертур у шарах шляхом скріплення шарів таким чином, щоб ізоляційний канал формувався між поверхнями шарів, суміжних шарів, при цьому цей ізоляційний канал з'єднується з однією з апертур, у такий спосіб дозволяючи флюїду входити в ізоляційний канал, проходити по ньому й крізь з'єднану з ним апертуру. Перевагою є те, що якщо існує різниця температур між шарами, суміжними шарами, проходження флюїду по каналу й крізь з'єднану з ним апертуру забезпечує ізоляційні властивості вентиляційній панелі. Десятим аспектом даного винаходу є спосіб виготовлення коробки, що має бічну стінку вентиляційної панелі, що відповідає першому аспекту винаходу. Одинадцятим аспектом винаходу є ізоляційна панель, при цьому панель виготовляється з багатошарового матеріалу й складається із шару, що має апертуру, суміжного шару й ізоляційного каналу, з'єднаного з апертурою, що забезпечує проходження флюїду крізь апертуру уздовж каналу. Перевагою є те, що за різниці температур між першим шаром і суміжними з ним шарами проходження флюїду уздовж каналу й через з'єднану з ним апертуру забезпечує ізоляційні властивості ізоляційної панелі. Перевагою є те, що панель працює також як ізолятор, підтримуючи різницю температур між двома шарами, а, отже, між обома сторонами панелі. У даному описі термін "Картонне впакування" використовується взаємозамінно з терміном "Коробки", тут мається на увазі те, що коробка має більш широке значення, ніж картонне впакування. Крім того, термін коробки використовується тут для позначення барабана, консервної банки, контейнера, пакета, лотка, ящика, транспортного контейнера й іншої тари. "Ущільнення" являє собою пристрій, призначений для впакування, що зручно розміщається в коробці. 13 "Стінка" являє собою частину вентиляційної панелі, що може, наприклад, бути лицьовою частиною виробу (наприклад, пакувальної коробки), виготовленого з вентиляційної панелі. "Шар" являє собою одиничний аркуш матеріалу; він може бути гладким або гофрованим (рифленим). Гладкий аркуш може використовуватися як зовнішня (лицьова або тильна) сторона впакування. Гофрований шар також може називатися гофрованою підкладкою або гофрованим середовищем. "Шар" містить, принаймні, один шар, і при цьому може бути багатопластовим. Шар може являти собою одиничний гофрований або гладкий шар, безліч таких шарів або їхню комбінацію, формуючи багатопластовий шар. У кожному багатопластовому шарі вентиляційної панелі всі апертури шарів збігаються між собою, а апертури суміжних шарів не співпадають одна з одною. Шар має дві поверхні. Суміжні шари мають хоча б одну гофровану поверхню на своєму інтерфейсі (тобто з боку їхнього взаємного контакту). "Багатошаровою" є така панель, що складається з безлічі шарів, тобто є багатошаровим матеріалом. "Флюїд" означає газ або рідина, а, отже, і пара й повітря. "Вентиляційний канал" з'єднує між собою апертури різних шарів, дозволяючи флюїду проходити як усередині панелі, так і виходити назовні, що дає можливість панелі здійснювати вентиляцію закритого простору. "Прохід" або вентиляційний прохід - це різновид каналу. Це такий канал, що з'єднує апертури, розташовані на обох сторонах панелі. "Ізоляційний канал" є каналом, що з'єднується з апертурою на одній стороні панелі, дозволяючи флюїду проходити крізь апертуру, потрапляти в ізоляційний канал, переміщатися вздовж нього на та не дозволяючи флюїду виходити з панелі назовні. Під "конфігурацією" каналу маються на увазі його розміри й форма цього каналу. Під "орієнтацією" каналу мається на увазі його напрямок стосовно інших каналів у шарі або панелі, у яких розташований цей канал. Отже, під орієнтацією каналів щодо панелі мається на увазі комбінація напрямків, які мають канали в даній панелі, а також їхнє взаємне розташування. "Архітектурне застосування" містить у собі перелік включає, не обмежуючи: дах, перегородку, двері, дверну панель, віконну панель, зовнішню стіну, темну кімнату, комору тощо. "Виріб" означає предмет, виготовлений з вентиляційної панелі, та включає, не обмежуючись: мішок, покриття, паперовий пакет, паперовий посуд, горщик, ваза, цебро, підношення, кришка, предмет багажу, підошва взуття, взуття, шапка, шолом, мікрохвильова піч, холодильник тощо. У загальному випадку ці предмети не стосуються галузі впакування й архітектурного застосування. "У цілому" означає стосовно тієї характеристики в заявці, якої стосується словосполучення "у цілому", не беручи до уваги варіації цієї характеристики, які,на думку кваліфікованого фахівця в 93500 14 даній галузі, не можуть вплинути на спосіб виконання даного винаходу. "Система" означає групу або комбінацію взаємозалежних, незалежних або взаємодіючих елементів, що утворять колективну сутність. Терміни "перша" і "друга" використовуються в заявках для того, щоб розрізняти апертури. Слово "суміжний" подібним же чином використовується для розрізняння шарів. Ці слова не означають ступеня якості властивостей, які ці апертури й шари можуть або не можуть мати. В описі винаходу використовуються більше відповідні терміни для кращих варіантів його впровадження. До таких термінів відносяться "внутрішній" і "зовнішній", оскільки ці слова мають на увазі напрямок розташування. Вони є більш відповідними для опису панелі, використовуваної, наприклад, у коробці. Варіанти виконання вентиляційної панелі, коробки, що включає в себе вентиляційну панель, плоскої пакувальної заготовки вентиляційної панелі, що вкладається в пакувальну коробку, вентиляційної системи, виготовленої на основі вентиляційної панелі, а також спосіб виготовлення вентиляційної панелі будуть описані нижче винятково шляхом прикладів з посиланням на супутні фігури, де:, На фігурах 1-3 надано схематичні зображення гофрованої панелі широкого застосування: На фігурі 1 надано двохпластову гофровану панель; На фігурі 2 надано трьохпластову гофровану панель, і На фігурі 3 надано трьохпластову гофровану панель із широко застосовуваними наскрізними вентиляційними отворами; На фігурах 4-5 надано схематичні зображення, що показують вентиляційний канал у стінці коробки, виготовленої з вентиляційної панелі відповідно до даного винаходу, де: На фігурі 4 показаний вигляд зверху стінки з вентиляційної панелі відповідно до даного винаходу і На фігурі 5 показаний вигляд знизу стінки з вентиляційної панелі, показаної на фігурі 4. На фігурах 6, 7 надано два зображення, що показують вентиляційний канал у трьохпластовій вентиляційній панелі, виготовленої з гофрованого картону відповідно до даного винаходу. На фігурах 8 -12 представлено п’ять зображень, що показують поперечний переріз вентиляційного каналу в трьохпластовій гофрованій вентиляційній панелі, відповідно до даного винаходу. На фігурах 13-18 представлена серія із шести зображень, три з яких (13-15) показують два однопластових шара, що утворюють вентиляційну панель відповідно до даного винаходу, причому кожний із шарів має хоча б один виріз в одному із шарів, що його утворюють; інші три фігури 16-18 показують двохпластову гофровану панель, де кожний шар має не менш однієї апертури. На фігурах 19, 20 надано два зображення, що показують виготовлення трьохпластової вентиляційної панелі відповідно до даного винаходу, що має вентиляційний та ізоляційний канали. 15 На фігурах 21 - 26 представлено шість зображень, два з яких (21, 22) показують різне розташування шарів у багатопластовій вентиляційній панелі відповідно до даного винаходу, а чотири зображення (, 23, 24, 25 та 27) показують поперечний переріз можливих варіантів вентиляційної панелі, що має кілька шарів, зі специфічною конфігурацією шарів у панелі. Фігури 27, 28 надають два зображення, що показують шаблон-заготовку для пакувальної коробки, виготовлений з гофрованої вентиляційної панелі відповідно до даного винаходу, що має вентиляційний канал; На фігурах 29- 33 надано п'ять схематичних зображень пакувальної коробки із кришкою з вентиляційної панелі відповідно до даного винаходу з безліччю вентиляційних каналів у процесі виготовлення, де На фігурі 29 надано двохпластовий перфорований, гофрований шар, зі спрямованою нагору гофрованою частиною; На фігурі 30 показано двохпластовий перфорований шар, показаний на фігурі 29 зі спрямованою долілиць гофрованою частиною; На фігурі 31 показано перфорований гладкий шар; На фігурі 32 показана коробка, виготовлена шляхом прикріплення гладкого шару до гофрованої поверхні двохпластового шару, як показано на фігурах 29, 30, 31 із кришкою коробки відкритою і розташованою паралельно протилежній стінці коробки, а На фігурі 33 показана коробка, представлена на фігурі 3, із закритою кришкою; На фігурах 34-38 надано п'ять схематичних зображень, що показують пакувальну коробку відповідно до даного винаходу в процесі виготовлення, ця коробка має безліч простих вентиляційних каналів у кришці й підставі (днище), де: На фігурі 34 показано двохпластовий перфорований гофрований шар з гофрованою стороною спрямованою нагору; На фігурі 35 показано двохпластовий перфорований гофрований шар, зображений на фігурі 34 згофрованою стороною спрямованої долілиць. На фігурі 36 показано перфорований гладкий шар; На фігурі 37 показано пакувальну коробку, виготовлену шляхом прикріплення гладкого шару до гофрованої поверхні двохпластового шару, показані на фігурах 35, 36, 37 із кришкою коробки відкритою і паралельною протилежній стінці коробки, а На фігурі 38 показана коробка, зображена на фігурі 35, із закритою кришкою; На фігурах 33-43 надано п'ять схематичних зображень, відповідно до даного винаходу, що показують коробку, виготовлену з вентиляційної панелі з безліччю фігурних вентиляційних проходів у кришці й днищі коробки, у процесі її виготовлення, де: На фігурі 39 показано двохпластовий перфорований шар з гофрованою поверхнею, спрямованою нагору; На фігурі 40 показано двохпластовий перфорований шар, зображений на фігурі 39 з гофрованою стороною, спрямованої долілиць; 93500 16 На фігурі 41 показано однопластовий перфорований простий гладкий шар; На фігурі 42 показано пакувальну коробку, виготовлену шляхом прикріплення гладкого шару до гофрованої поверхні двохпластового шару, показаних на фігурах 39, 40, 41 із кришкою коробки, відкритою і паралельною протилежній бічній стінці коробки. На фігурі 43 показано коробку, зображену на фігурі 42, із закритою кришкою; На фігурах 44 -47 надано чотири схематичні зображення, що показують коробку відповідно до даного винаходу, подібну до показаної на фігурах 39-43 з безліччю фігурних вентиляційних каналів у її кришці, у процесі виготовлення цієї коробки; На фігурі 48 показано коробку, зображену на фігурах 34-38, що має вентиляційний килимок, що лежить на підставі коробки, відповідно до даного винаходу, вентиляційний килимок, виготовлений з вентиляційної панелі й має вентиляційні канали. На фігурах як приклади показані типові види гофрованого картону. На фігурі 1 показано гофрований картон, виготовлений із двох шарів - внутрішнього шару 13 і гофрованого шару 19. На фігурі 2 показано трьохпластовий гофрований картон, із зовнішнім шаром 11, гофрованим шаром 19, і внутрішнім шаром 13. На фігурі 3 показано трьохпластовий гофрований картон, що має апертури 4 через всі шари. Ця особливість широко застосовується для вентиляції закритих об'ємів. На фігурах 4 і 5 надано вигляди зверху та знизу вентиляційної панелі 2 для використання в пакувальній коробці 3, як показано на фігурах 29- 48 для перенесення гарячої їжі. Стінка 2 виготовлена із трьохпластового гофрованого картону, що складається із трьох шарів: зовнішнього шару 11, внутрішнього шару 13 і гофрованого шару 19. Гофрований шар лежить між зовнішнім шаром 11 і внутрішнім шаром 13. Вентиляційний канал 9 у стінці 2 включає зовнішню апертуру 5, внутрішню апертуру 7, і западину рифлення (жолобок), що з'єднує апертури 5, 7 та діє як вентиляційний канал. Ізоляційний канал 9' має внутрішню апертуру 7 і пагорб рифлення, що діє як канал, що утримує флюїд під час його проходження вздовж та усередину ізоляційного канала 9'. Зовнішня апертура 5 визначається апертурою, розташованою в зовнішньому шарі 11, що визначає зовнішню поверхню картонного впакування 3, як показано на фігурах 29- 48. Подібним же чином, внутрішня апертура 7 визначається апертурою, розташованої в шарі, що визначає внутрішню поверхню коробки 3, як показано на фігурах 29- 48. На фігурі 4 внутрішня апертура 7 також проходить через гофрований шар 19, але зовнішня апертура 5 - не проходить. Як можна побачити з фігури 4, апертури 5, 7 не співпадають й розташовані уступами, так, що апертури 5, 7 у цілому не перекриваються, хоча і примикають одна до одної. Вентиляційна панель розташована в кришці 15, або у верхній стінці коробки 3, показаної на фігурах 29- 48. Однак, вентиляційна панель може розташовуватися в будь-якій стінці коробки. Насправді, вентиляційна панель може розташовува 17 тися й у нижній стінці (днищі) 17, і в кришці 15 коробки 3. Матеріалом для виготовлення пакувальної коробки в даному кращому варіанті застосування винаходу, є багатопластовий паперовий картон, що має, щонайменше, один гофрований шар. Варіант застосування, показаний на фігурі 4, має три шари: гофрований шар 19, одне з рифлень якого утворює вентиляційний канал 9 та ізоляційний канал 9' і два гладких шари, що утворюють відповідно зовнішній шар 11 і внутрішній шар 13 коробки 3 (показаної на фігурах 29- 48). Можна мати більше одного рифлення для утворення вентиляційного каналу 9, що з'єднує дві апертури 5, 7 та ізоляційний канал 9', що з'єднається з апертурою 7. Пакувальна коробка 3, показана на фігурах 2948, призначена для зберігання гарячих продуктів, що доставляються, під час транспортування, із захистом цих продуктів від можливих ушкоджень від фізичного впливу, з ізоляцією цих продуктів і запобіганням утворення вологи, що конденсується на внутрішній поверхні коробки з пари, що виходить із продукту. Такий конденсат, контактуючи із продуктом або утворюючись на продукті, приводив би до його розкисання. Оскільки апертура 7 вентиляційної панелі розташована безпосередньо над продуктом у коробці 3, пара, що виходить із продукту, вільно проходить через вентиляційну панель в атмосферу, що оточує коробку 3. Пара не конденсується на поверхні внутрішнього шару 13 над продуктом. Оскільки апертури 5, 7 не збігаються один з одним, сторонні предмети не можуть падати зовні коробки 3 прямо на продукт, що могло б привести до забруднення продукту. Крім того, оскільки шлях проходження пари зсередини коробки 3 не є прямим, а проходить між шарами 11, 13 багатошарового матеріалу, вентиляційна панель працює як теплообмінник, зберігаючи тепло усередині коробки 3. Це досягається за рахунок довжини вентиляційного каналу 9 і ізоляційних каналів 9' які з'єднуються з однією з апертур 5, 7. Ці ізоляційні канали 9' не з'єднують між собою апертури 5, 7. Ступінь вентиляції коробки 3 може варіюватися за допомогою різних параметрів компонентів вентиляційного каналу й вентиляційної панелі. До цих параметрів відноситься площа поперечного перерізу апертур 5, 7, рознос між апертурами, а також довжина вентиляційного каналу 9, що з'єднує апертури 5, 7, форма апертур, конфігурація вентиляційного каналу, орієнтація кожного каналу стосовно іншої частини панелі, матеріал (наприклад, тип паперу), використовуваний для виготовлення багатошарового матеріалу, кількість рифлень, форма й розмір поперечного перерізу рифлень, використовуваних для утворення каналів, а також число вентиляційних каналів у коробці 3 (показаної на фігурах 29 -48). Подібним же чином, ступінь ізоляції, що забезпечується стінкою вентиляційної панелі в коробці 3, може варіюватися за допомогою різних параметрів вентиляційної панелі. До цих параметрів відносяться: площа й форма поперечного перерізу апертур 5, 7, форма, конфігурація й довжина кож 93500 18 ного ізоляційного каналу 9'; орієнтація кожного каналу стосовно іншої панелі, число ізоляційних каналів 9', що з'єднуються з апертурами 5, 7, розмір поперечного перерізу рифлення, використовуваного для утворення кожного ізоляційного каналу 9' й кількості вентиляційних каналів у коробці 3. Кращим варіантом виконання винаходу є коробка для піци, що має квадратну підставу й малу глибину. Ширина цієї коробки в багато разів перевищує його висоту, відстань від центра коробки до бічних стінок і ребер занадто велика для того, щоб ефективна вентиляція виконувалася за допомогою вентиляційних отворів, розташованих на бічних стінках і ребрах коробки. Як верхню стінку (кришку) такої коробки можна використовувати вентиляційну панель, що дозволить мати вентиляційний канал безпосередньо над гарячою піцою. Звичайно, вентиляційна панель може використовуватися для виготовлення впакування й для багатьох інших продуктів швидкої доставки, коли питання вентиляції й термоізоляції продукту мають істотне значення. Коробка 3 може використовуватися в таких застосуваннях, у яких необхідні вентиляція й ізоляція, наприклад, для подиху. Такі варіанти, не зв'язані безпосередньо з їжею застосувань містять у собі продукцію сільського господарства, наприклад, домашнього птаха й продукцію садівництва, включаючи квіти, фрукти, овочі й молочні продукти. Пакувальна коробка 3 може використовуватися також для багатьох інших видів застосування, де потрібна вентиляція, наприклад, в архітектурних виробах і застосуваннях. Етапи способу по виготовленню стінки з вентиляційної панелі показані на фігурі 4. На першому етапі способу виготовлення вентиляційної панелі, дана панель містить у собі два шари, не з'єднаних один з одним, наприклад, однопластовий шар, зовнішній шар 11 і двохпластовий- багатопластовий шар, що включає в себе внутрішній шар 13 і гофрований шар 19. Помітьте, що для виготовлення вентиляційної панелі є одна гофрована поверхня 19, що повинна прикріплюватися до гладкої поверхні 11. Ці поверхні належать до суміжних шарів у готовій панелі. Потім у кожному шарі визначаються дві апертури 5, 7. Розташування цих апертур вибирається таким чином, що по відношенню одна до одної після прикріплення гладкого шару 11 до поверхні гофрованого шару 19, апертури не будуть збігатися й у цілому не будуть перекриватися, а вентиляційний канал 9 утвориться між поверхнею гофрованого шару 19 і гладким шаром 11. Бажано, щоб апертури 5, 7 спочатку були визначені (розмічені), а потім сформовані, переважно способом перфорації. На другому етапі цього способу суміжні шари скріплюються між собою, тим самим формуючи вентиляційний канал 9 у вентиляційній панелі. На фігурі 6 показано у розрізі вентиляційний канал вентиляційної панелі, виготовленої із тришарового гофрованого картону. Лінія А-А розсікає зовнішню апертуру 5 у зовнішньому шарі. Лінія В-В розсікає канали 9, що з'єднують внутрішню апертуру 7 із зовнішньою апертурою 5. Лінія С-С розсікає внутрішню апертуру 7. Лінія Х-Х розсікає вентиляційний канал 9, що з'єднує внутрішню апертуру 7 із другою зовнішньою 19 апертурою 5 та ізоляційний канал, що з'єднається з апертурою 7, а лінія Y-Y розсікає ізоляційні канали 9 у панелі. Фігура 7 є збільшеним виглядом панелі між перетинами Х-Х і Y-Y, показуючи проходження флюїду, як позначено стрілками, у конфігураціях усередині панелі. Лінія Е-Е (як показано на Фіг.6) розсікає панель в западині рифлення перпендикулярно перетинам Х-Х та Y-Y, а лінія FF розсікає панель по пагорбу рифлення перпендикулярно перетинам Х-Х і Y-Y, a D-D розсікає панель по діагоналі. Як лінія Е-Е, так і лінія D-D розсікає всі три шари, вхідні отвори й канали. На фігурі 8 показано ряд різних перетинів цієї панелі по лініях А-А, В-В, С-С, D-D, Е-Е, F-F показаних на фігурі 6. Ці перетини показують проходження флюїду, як позначено стрілками, стосовно каналів 9, 9', а також до внутрішньої й зовнішньої апертур 5, 7. Ці креслення допомагають продемонструвати теоретичну основу даного винаходу в питаннях вентиляції й ізоляції, і в той же час, розкритий тут спосіб виготовлення вентиляційної панелі. Що стосується вентиляції, гарячий флюїд рухається крізь вентиляційну панель від внутрішньої апертури 7 через вентиляційний канал 9 до зовнішньої апертури 5 у шарі 11, де він виходить в атмосферу. Розріз С-С показує гарячий флюїд, що надходить у вентиляційний канал 9 та ізоляційний канал 9' крізь внутрішню апертуру 7 у внутрішньому шарі 13. Як показано на фігурі 7 і на розрізі В-В на фігурах 8-12, флюїд рухається уздовж вентиляційного каналу 9, утвореного жолобками западини гофрованого шару 19 і зовнішнім гладким шаром 11. Як показано на розрізі Е-Е флюїд рухається крізь вентиляційний канал 9 до зовнішньої апертури 5, утвореної в зовнішньому шарі 11, де він виходить із вентиляційної панелі, як показано на розрізі А-А. Крім того, як показано на розрізі Е-Е, флюїд може рухатися уздовж ізоляційного каналу 9' від апертури 5, у напрямку до кінців панелі. Кінець панелі може бути відкритим, утворюючи альтернативний отвір 5'. Як показано на розрізі F-F, флюїд потрапляє в ізоляційний канал крізь апертуру 7 та проходить вздовж та усередину ізоляційного каналу 9', а флюїд зберігається усередині ізоляційного каналу. Що стосується ізоляції, гарячий флюїд проходить крізь вентиляційну панель від внутрішньої апертури 7 в ізоляційний канал 9, від зовнішньої апертури 5, як показано на розрізі Е-Е, а також вздовж та усередину ізоляційного каналу 9', як показано на вигляді розрізу F-F. Тепло від флюїду не йде в атмосферу, а зберігається в ізоляційних каналах 9' і поглинається матеріалом панелі. Якщо флюїд вологий, то конденсація його в крапельки води відбувається в ізолюючому каналі 9'. Оскільки вода має дуже високу специфічну теплоємність, то збільшення кількості води в ізолюючому каналі 9' збільшує кількість теплоти, що може поглинути коробка. Варто помітити, що, зберігаючись усередині ізоляційних каналів, вода не падає назад на продукт або інші предмети, розташовані під вентиляційною панеллю. Відповідно до цього способу ізоляційні канали виконують функцію ізоляції гаря 93500 20 чого флюїду на внутрішній стороні панелі від більш холодного флюїду на іншій стороні панелі. Коли панель буде мати відкриті кінці своїх рифлень у торцях панелі, їх можна закрити, щоб створити закупорений отвір 5", а канал між цими закритими отворами й відповідними апертурами 5, 7 стає ізоляційним каналом 9'.Таким чином, конденсат, що утворюється в ізоляційному каналі 9' залишається в цьому каналі. Якщо з даної панелі виготовлена коробка для зберігання їжі, то конденсат не падає на цю їжу. Тепло зберігається усередині коробки, а втрати водяних пар нульові або незначні. Ізоляційні канали 9' можуть бути визначені так, як показано на фігурах 6, 7, між внутрішнім шаром 13 під вершинами гофрованого шару 19, так, що флюїд направляється прямо від внутрішньої апертури 7 у напрямку до закупореного отвору 5", або до іншої внутрішньої апертури, як показано на фігурі 6. В іншому варіанті вони можуть направлятися від внутрішньої апертури 7 уздовж та усередину ізолюючого каналу 9' в напрямку закупореного отвору 5", удалену від зовнішньої апертури 5, уздовж каналу, утвореного зовнішнім шаром і жолобком гофрованого шару. Звичайно, якщо зовнішня апертура 5 проходить крізь гофрований шар замість внутрішньої апертури 7, ситуація стане зворотною: канал 9, що з'єднує внутрішню апертуру 7 із зовнішньою апертурою 5, пройде тоді між вершинами гофрованого шару 19 і суміжною поверхнею внутрішнього шару 13. Кращий спосіб виготовлення вентиляційної панелі містить у собі технологію перфорації розщепленого шару. У цій технології розщепленого шару виконується перфорація шарів панелі роздільно до того, як ці шари скріплюються разом, формуючи панель таким чином, що апертури суміжних шарів не перекриваються одна з одною. Однак, рифлення між шарами й усередині шарів панелі створюють непрямі канали між апертурами, розташованими в самому внутрішньому й самому зовнішньому шарах. Звичайно, деякі канали в готовій панелі з'єднуються тільки з однією із цих апертур. Таким чином, структури, виготовлені за цією технологією, володіють властивостями як ізоляції, так і вентиляції. Залежно від застосування стінки 2, положення апертур 5, 7 може змінюватися в центральній області, або апертури можуть розподілятися по всій панелі, що приводить до утворення панелі з будьяким візерунком або випадковою конфігурацією апертур. На фігурах 13, 14, 15 показано, як можна створити простий вентиляційний канал у стінці або вентиляційній панелі, виготовленої із двохпластового гофрованого картону. На фігурі 13 показана стінка, що має внутрішній шар 13 із двома розрізами, кожний з яких функціонує, як внутрішня апертура 7, і гофрований шар 19, у якому відкриті кінці кожного рифлення працюють як зовнішня апертура. Фігура 14 являє собою зворотний вигляд фігури 13. На фігурі 15 показаний альтернативний варіант здійснення вентиляції у двохпластовій стінці, де тільки в гофрованому шарі 19 вирізані апертури. У цьому варіанті відкритий внутрішній кінець 21 кожного рифлення виконує функцію внутрішньої апертури 7, а кожний відкритий зовнішній кінець кожного рифлення виконує функцію зовнішньої апертури 5. Фігура 16 показує ще один варіант застосування, показаного на фігурі 14. У цьому варіанті внутрішній шар має дві апертури у вигляді смуги, що є внутрішніми апертурами. Фігури 17, 18 як наступний варіант застосування показують стінку, виготовлену із двохпластового гофрованого картону, що має вентиляційний канал, створений шляхом нелінійної перфорації, чим досягається утворення візерункової поверхні. Ця двохпластова гофрована панель, показана на фігурах 16, 17 і 18 може також використовуватися як килимок з вентиляційними властивостями для предметів, що вимагають вентиляції, який розташовується, наприклад, під їжею для запобігання її розкисання. На фігурах 19, 20 демонструються етапи способу виготовлення вентиляційної панелі. На фігурі 19 схематично показано як одиничний і гладкий шар зовнішнього шару 11, наприклад, у тришаровій панелі, перфорується окремо від внутрішнього шару, що складається з одиничного гладкого шару 13 і гофрованого шару 19. Перфорація внутрішнього шару здійснюється однією дією шляхом спільної перфорації гладкого шару 13 і гофрованого шару 19. На фігурі 20 показано як два шари - однопластовий внутрішній 11 і гофрований шар 19, що утворюють разом із другим одиничним гладким шаром 13 зовнішній шар, зібрані разом для формування стінки з коробки, що вентилюється за рахунок вентиляційних та ізоляційних каналів. На фігурах 21 і 22 показані різні комбінації й розміщення багатопластового шару, до складу якого входить більше трьох шарів і, можливо, більше двох шарів, у стінці з гофрованого картону, що має хоча б один вентиляційний канал. На цих фігурах також демонструються можливі варіанти розміщення шарів панелі з акцентом на змінюванні орієнтації каналу стосовно іншої панелі. На фігурах 23, 24, 25, 26 показано поперечний переріз можливих конфігурацій каналу 9, у вентиляційній панелі, що складається із трьох і більше шарів. На фігурі 23 показана п'ятипластова, але двошарова вентиляційна панель. Є тільки один канал 9, що з'єднує дві апертури 5, 7. Фігура 24 показує п'ятипластову тришарову вентиляційну панель. Вона має два з'єднуючі канали 9, кожний з яких розташований між різними поверхнями шарів у вентиляційній панелі. На фігурі 25 показана семипластова двошарова вентиляційна панель. Вона має тільки один з'єднувальний канал. На фігурі 26 показана семипластова чотиришарова вентиляційна панель, що має три канали, що з'єднують апертури 5, 7. Якщо використовується більше двох шарів, кожний з яких може складатися більш, ніж з одного шару, то апертури в шарах одного шару збігаються між собою. Апертури суміжних шарів є незбіжними й примикають одна до одної, але не перекриваючи одна одну. Це дає можливість утворення каналу 9 між суміжними шарами. Якщо є два або більше канали, то шари, що перебувають між внутрішнім і зовнішнім шарами, називаються проміжними. 93500 22 На фігурі 27 показана одна сторона, а на фігурі 28 - інша сторона ряду вентиляційних проходів у гофрованій вентиляційній панелі, де ця панель являє собою плоску заготовку для виготовлення коробки. Частини коробки розділені пунктирними лініями. Цю заготовку можна складати по пунктирних лініях, щоб одержати коробку. На фігурах 29- 33 показана картонна коробка 3, що має принаймні один засіб вентиляції 1, а також плоска заготовка - шаблон 20 для цієї коробки. На фігурах 29- 33 представлені етапи виготовлення коробки 3 і заготовка -шаблон 20 із трипластового картону. Цей спосіб заснований на прикріпленні шару 19, що має гофровану поверхню 21, до іншого шару 11, що може бути гофрованим але в кращому варіанті - гладким. На фігурі 29 показаний двохпластовий шар 25, що має внутрішній гладкий шар 25 і гофрований шар 21, вирізаний за формою й має отвору, що визначають внутрішню апертуру 7. На фігурі 30 показана інша сторона цього шару, плоска й гладка поверхня двухпластового шару 25. Однопластовий зовнішній шар 27, вирізаний по тому ж розміру, що й двохпластовий шар 25. Отвори, що визначають зовнішню апертуру 5, вирізані з однопластового зовнішнього шару. Ці апертури 5 зміщені щодо внутрішньої апертури 7. Потім однопластовий зовнішній шар 11 скріплюється із двохпластовим шаром 25, наприклад, однопластовий зовнішній шар приклеюється до гофрованої поверхні двохпластового шару. Таким чином, апертури 5, 7 виявляються близькими один до одного, але без перекривання. Після складання шаблоназаготовки 20 і одержання коробки 3 вентиляційні проходи виявляються розміщеними в кришці 15, як показано на фігурі 33. Цей спосіб може бути використаний не тільки для одержання апертур 5, 7, що має круглий перетин, але, як показано на фігурах 34- 38 і 40 -43, ці апертури можуть мати перетин трикутної або іншої форми. Ці фігури також показують, що апертури 5, 7 можуть розташовуватися в підставі коробки 3, а також у кришці, як показано на фігурі 38. Фігури 34 - 36 і 39 - 41 показують етапи виготовлення двох типів коробки 3 із шаблоназаготовки 20. Кожна заготовка виготовлена із двохпластового шару 25, що має гофровану поверхню 21, як показано на фігурах 34 і 35, і однопластового шару 27 із гладкою поверхнею 23, як показано на фігурах 35 і 40. Апертури 5, 7 спочатку перфоруються в шарах 27 і 25. Гладка поверхня 23 і гофрована поверхня 21 потім скріплюються разом, формуючи заготовку 20. Після цього із цієї заготовки можна робити коробки, як показано на фігурі 38. Відповідно до фігур 37, 38, 42 і 43, на кожній з яких показані коробки 3 з вентиляційними проходами як у кришці 15, так і в днище 17, ця коробка може бути модифікована для поліпшення зберігання піци шляхом розміщення на підставі 17 вентиляційного килимка (на фігурі не показаний), виготовленого з вентиляційної панелі, що має вентиляційний канал. Коли цей килимок міститься зверху на підставі 17, у якому розміщені вентиляційні проходи, циркуляція флюїду усередині коро 23 бки 3 поліпшується. Отже, більше пари із продукту виходить в атмосферу, що оточує коробку 3, ще більше зменшуючи кількість конденсату, що попадає на продукт. Якщо підняти нижню підставу коробки за допомогою різних убудованих засобів, пара зможе також виходити із днища. Один з таких способів являє собою складну опору, що може вкладатися в коробку або прикріплюватися до неї на час її транспортування. Коли коробка ставиться на якунебудь поверхню, то вона може стояти на цій поверхні через опору. Таким чином, коробка виявляється піднятою над поверхнею, що дозволяє флюїду проходити через вентиляційний канал у вентиляційній панелі, наявної в днище коробки, здійснюючи вентиляцію коробки через днище. Звичайно, такі опори можуть мати одну або кілька ніжок. При зміні кращого варіанта виготовлення панелі рифлення гофрованої поверхні можуть мати не обов'язково синусоїдальний перетин, а якийнебудь інший. Отже, шар може складатися з рифлень, що мають повторювану серію перетинів правильної або неправильної форми. Тип, комбінація й шари паперу можуть варіюватися для досягнення різних естетичних і функціональних цілей (наприклад, ступеня вентиляції). Ці модифікації будуть залежати від кінцевої мети використання пакувальної коробки 3, її дизайн й бажаний зовнішній вигляд. У наступному варіанті вентиляційні канали можуть розміщатися в стінках коробки 3 не тільки між зовнішнім шаром 11 і внутрішнім шаром 13 коробки 3, але також у стінках перегородок, що розділяють коробку на безліч відділень (на фігурі не показано). У наступному варіанті ізоляційний канал 9' може бути зроблений там, де рифлення не з'єднують внутрішню апертуру 7 із зовнішньою апертурою 5. Такий канал 9' створюється сплющуванням хоча б частини рифлення (на фігурі не показано). Це прийнятний спосіб формування ізоляційних каналів 9' і 5". Панелі, призначені для виготовлення коробок, таких як описана в основному варіанті, можуть бути виготовлені з різних матеріалів, а не тільки з картону; сюди входить, не обмежуючись, різні типи білого й пакувального паперу (ламінований папір, дуплексний картон, крейдований папір, пергаментний папір і т.д.), різні типи пластмас (такі, як поліетилен високої щільності, низької щільності, поліетилен, полікарбонати), ПХВ, PET, скло, волокна, скловолокно, гума, деревина, ДСП, фанера, шпон, аркушевий метал, включаючи оцинковане залізо або алюміній, сплави, кераміку, цемент, глину, ґрунт, аркуші азбесту, дріт або дротяну сітку, ткані й неткані волокна й комбінації цих матеріалів. Шари вентиляційної панелі можуть складатися із шарів одного матеріалу або різних матеріалів у різних комбінаціях. 93500 24 У наступному варіанті канали можуть бути сформовані шляхом скріплення гофрованих шарів між собою. Їхні рифлення не обов'язково повинні розташовуватися паралельно або перпендикулярно один одному, але такі варіанти є кращими. Ширина й форма рифлень не повинні бути обов'язково однаковими, однак, такий варіант теж є кракращим. У наступному варіанті вентиляційна панель забезпечує тільки ізоляцію, оскільки сформована тільки одна з апертур 5, 7. Канал 9 з'єднується зі створеною апертурою, що дозволяє панелі працювати як ізолятор, але не виконувати функцію вентиляції. У наступному варіанті застосування коробка, виготовлена відповідно до винаходу, показана на фігурах 44 та 45. Вона багато в чому схожа на коробки, показані на фігурах 29 - 43, за винятком зовнішньої апертури 5 вентиляційного каналу, виготовленого у формі літер. Кожна з коробок 10, 11 і 12 можуть бути модифіковані з метою поліпшення зберігання гарячої їжі шляхом приміщення багатопластовий (наприклад, двохпластовий) гофрованої вентиляційної панелі над внутрішньою апертурою 7 у нижній частині внутрішньої поверхні коробки, як показано на фігурі 48. Таке ущільнення, що має вентиляційний канал, поліпшить циркуляцію флюїду усередині коробки, дозволяючи теплу втримуватися усередині коробки, а парі й воді виходити назовні. Килимок являє собою тип ущільнення або деталь упакування. Такі ущільнення для коробки також включають роздільники або перегородки для відділень. Варіанти коробки, виготовленої з вентиляційної панелі, можуть бути зроблені з розмірами, що підходять для використання в духовках або в мікрохвильових печах, а також у холодильниках. Ці варіанти можуть бути виготовлені з матеріалів, придатних для такого застосування. Деякі варіанти коробки з вентиляційної панелі, канали й шари, у яких розміщаються апертури, можуть виготовлятися з різних елементів, які в комбінації є взаємозалежними, створюючи систему вентиляції, що функціонує таким же способом, як описаний вище. Наприклад, канал може являти собою циліндр із відкритим кінцем, що лежить між двома шарами, кожний з яких має апертуру, що примикає до різних кінців циліндра. Якщо циліндр не прикріплений до цих шарів, то таке розміщення являє собою систему, а не вентиляційну панель. Таке розміщення дозволяє одержати ті ж переваги, що й вентиляційна панель, описана тут. Описані тут варіанти застосування є тільки прикладами кращого впровадження даного винаходу. Наведений опис призначений для включення всіх варіантів і вдосконалень, що дають такі ж результати, як і описані тут варіанти. 25 93500 26 27 93500 28 29 93500 30 31 93500 32 33 93500 34 35 Комп’ютерна верстка Л.Литвиненко 93500 Підписне 36 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
