Коробка для упакування контейнерів з напоями (варіанти) та заготовка для виготовлення коробки
Формула / Реферат

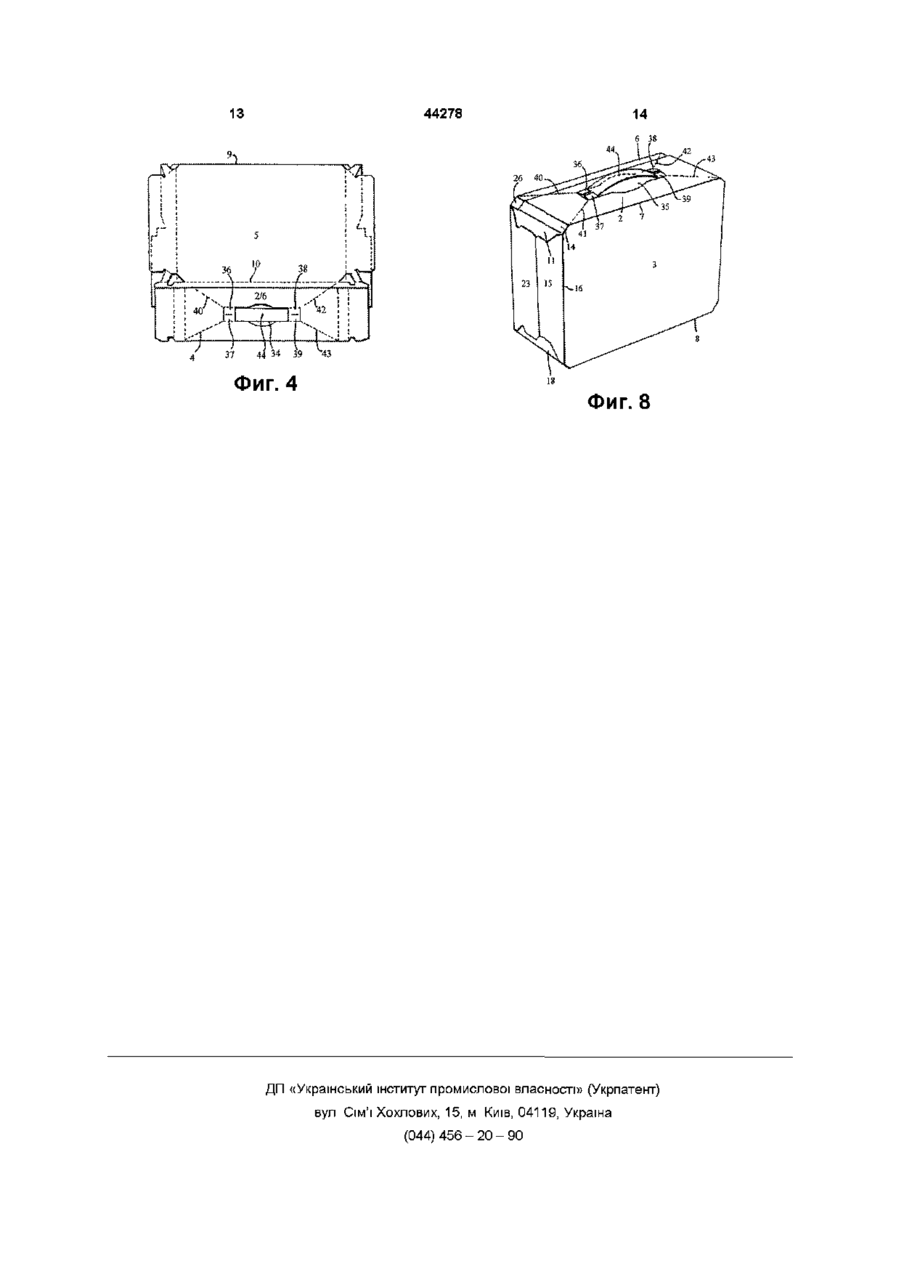

1. Коробка для упаковки контейнеров с напитками, содержащая ряд соединенных друг с другом и сгибаемых в трубу основных панелей и закрывающие торцевые панели, соединенные, по меньшей мере, с одной из ряда основных панелей с возможностью поворота по линии сгиба и предназначенные, по меньшей мере, для частичного закрытия противоположных концов трубы, а также ленточную ручку для переноски коробки, отличающаяся тем, что ленточная ручка выполнена в одной из ряда основных панелей так, что в положении, когда коробка имеет вид открытой с торцов трубы, указанная ленточная ручка расположена по существу в плоскости указанной основной панели, а после сгибания торцевых панелей в закрытое положение ленточная ручка занимает рабочее положение, в котором, по меньшей мере, одна ее часть изогнута и выступает над одной из ряда основных панелей.
2. Коробка по п. 1, отличающаяся тем, что противоположные концы ленточной ручки расположены внутри коробки в одной из ряда основных панелей и соединены с примыкающими к ним закрывающими торцевыми панелями, при этом часть ленточной ручки видна чедез отверстие для прохода ручки, расположенное в другой основной панели, выполненной с возможностью поворота по линии сгиба.
3. Коробка для упаковки контейнеров с напитками, содержащая ряд соединенных друг с другом и сгибаемых в трубу основных панелей и закрывающие торцевые панели, соединенные, по меньшей мере, с одной из ряда основных панелей с возможностью поворота по линии сгиба и предназначенные, по меньшей мере, для частичного закрытия противоположных концов трубы, а также ленточную ручку для переноски коробки, отличающаяся тем, что ленточная ручка выполнена за одно целое с коробкой и имеет центральный участок, видимый через отверстие для прохода ленточной ручки, расположенное в верхней стенке коробки, а также промежуточные участки, примыкающие к центральному участку и расположенные под указанной верхней стенкой, и концевые участки, примыкающие к промежуточным участкам и соединенные с торцевыми закрывающими панелями, соединенными с противоположными краями верхней панели с возможностью поворота по линии сгиба, причем ленточная ручка имеет усиливающую полосу, выполненную из материала на одном из краев заготовки за одно целое с ленточной ручкой.
4. Коробка по п. 3, отличающаяся тем, что промежуточные и концевые участки ленточной ручки расположены внутри коробки.
5. Коробка по п. 3, отличающаяся тем, что, в положении, в котором закрывающие торцевые панели лежат в одной плоскости с верхней стенкой, центральный участок ручки, предназначенный для захвата рукой, находится по существу в одной плоскости с верхней стенкой, а при закрытии закрывающих торцевых панелей этот участок ручки изогнут, проходя через предназначенное для прохода ручки отверстие, и зафиксирован в рабочем положении, в котором он выступает над верхней стенкой.

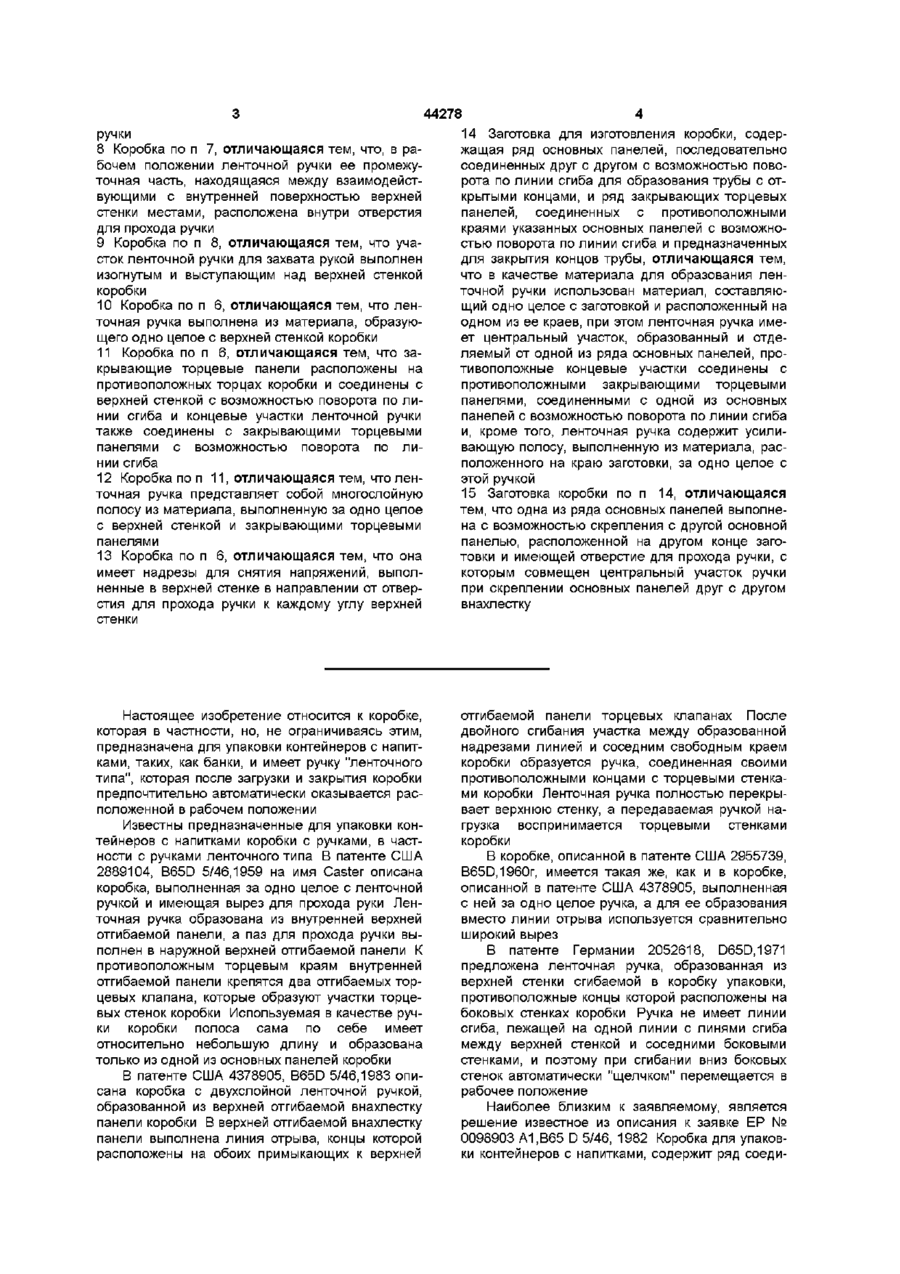

6. Коробка по любому из предыдущих пунктов, отличающаяся тем, что ленточная ручка для переноски коробки выполнена взаимодействующей в отстоящих друг от друга местах с внутренней поверхностью верхней стенки коробки, при этом эта ручка имеет участок для захвата рукой, видимый через отверстие для прохода ручки, выполненное в верхней стенке, которая, в свою очередь, имеет расположенные у противоположных концов этого видимого участка дополнительные участки для передачи нагрузки от ручки на верхнюю стенку, выполненные перемещающимися из плоскости верхней стенки при подъеме коробки за ручку.
7. Коробка по п. 6, отличающаяся тем, что дополнительные участки выполнены в виде отгибаемых лапок верхней стенки, расположенных на противоположных концах отверстия для прохода ручки.
8. Коробка по п. 7, отличающаяся тем, что, в рабочем положении ленточной ручки ее промежуточная часть, находящаяся между взаимодействующими с внутренней поверхностью верхней стенки местами, расположена внутри отверстия для прохода ручки.
9. Коробка по п. 8, отличающаяся тем, что участок ленточной ручки для захвата рукой выполнен изогнутым и выступающим над верхней стенкой коробки.
10. Коробка по п. 6, отличающаяся тем, что ленточная ручка выполнена из материала, образующего одно целое с верхней стенкой коробки.
11. Коробка по п. 6, отличающаяся тем, что закрывающие торцевые панели расположены на противоположных торцах коробки и соединены с верхней стенкой с возможностью поворота по линии сгиба и концевые участки ленточной ручки также соединены с закрывающими торцевыми панелями с возможностью поворота по линии сгиба.
12. Коробка по п. 11, отличающаяся тем, что ленточная ручка представляет собой многослойную полосу из материала, выполненную за одно целое с верхней стенкой и закрывающими торцевыми панелями.
13. Коробка по п. 6, отличающаяся тем, что она имеет надрезы для снятия напряжений, выполненные в верхней стенке в направлении от отверстия для прохода ручки к каждому углу верхней стенки.

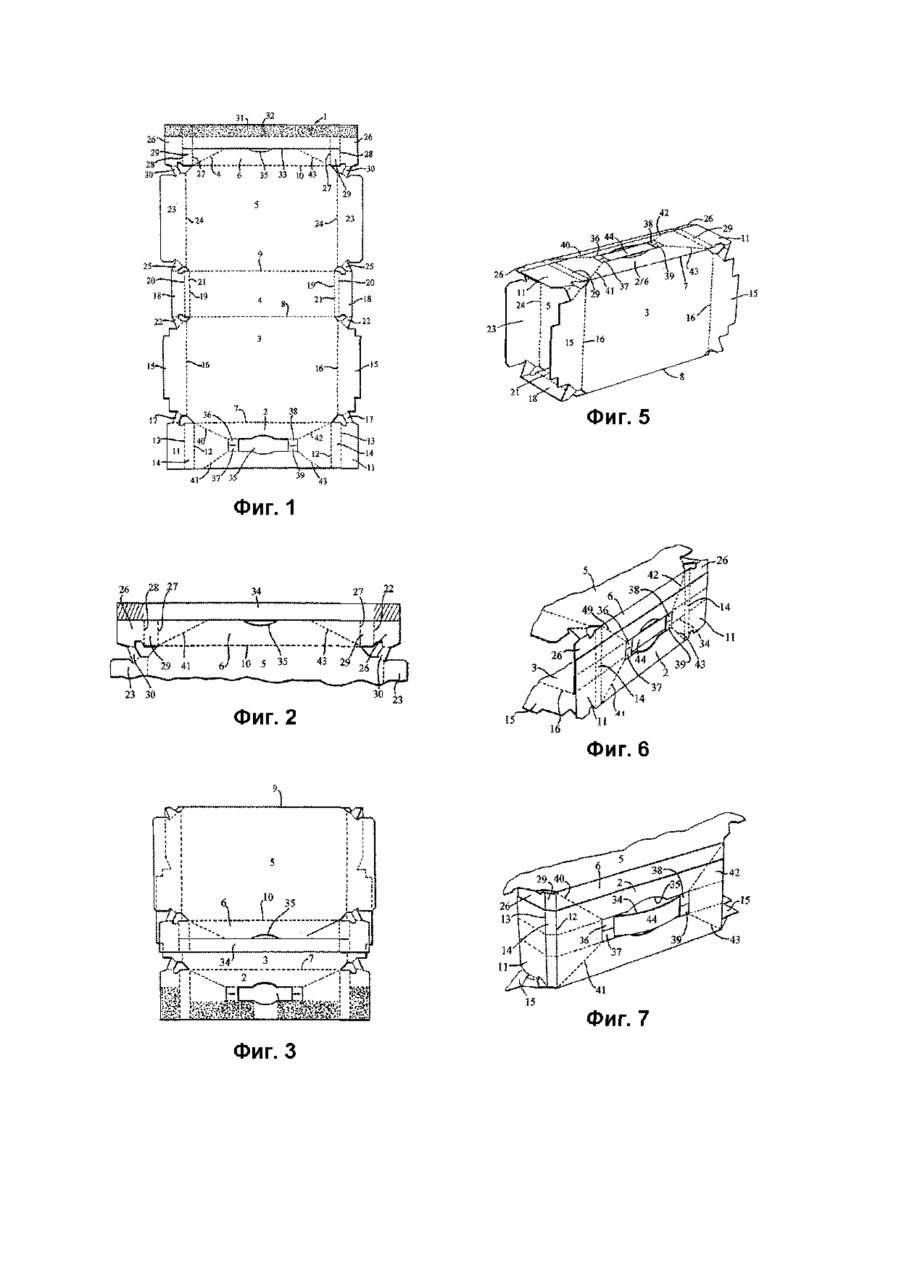

14. Заготовка для изготовления коробки, содержащая ряд основных панелей, последовательно соединенных друг с другом с возможностью поворота по линии сгиба для образования трубы с открытыми концами, и ряд закрывающих торцевых панелей, соединенных с противоположными краями указанных основных панелей с возможностью поворота по линии сгиба и предназначенных для закрытия концов трубы, отличающаяся тем, что в качестве материала для образования ленточной ручки использован материал, составляющий одно целое с заготовкой и расположенный на одном из ее краев, при этом ленточная ручка имеет центральный участок, образованный и отделяемый от одной из ряда основных панелей, противоположные концевые участки соединены с противоположными закрывающими торцевыми панелями, соединенными с одной из основных панелей с возможностью поворота по линии сгиба и, кроме того, ленточная ручка содержит усиливающую полосу, выполненную из материала, расположенного на краю заготовки, за одно целое с этой ручкой.
15. Заготовка коробки по п. 14, отличающаяся тем, что одна из ряда основных панелей выполнена с возможностью скрепления с другой основной панелью, расположенной на другом конце заготовки и имеющей отверстие для прохода ручки, с которым совмещен центральный участок ручки при скреплении основных панелей друг с другом внахлестку.
Текст

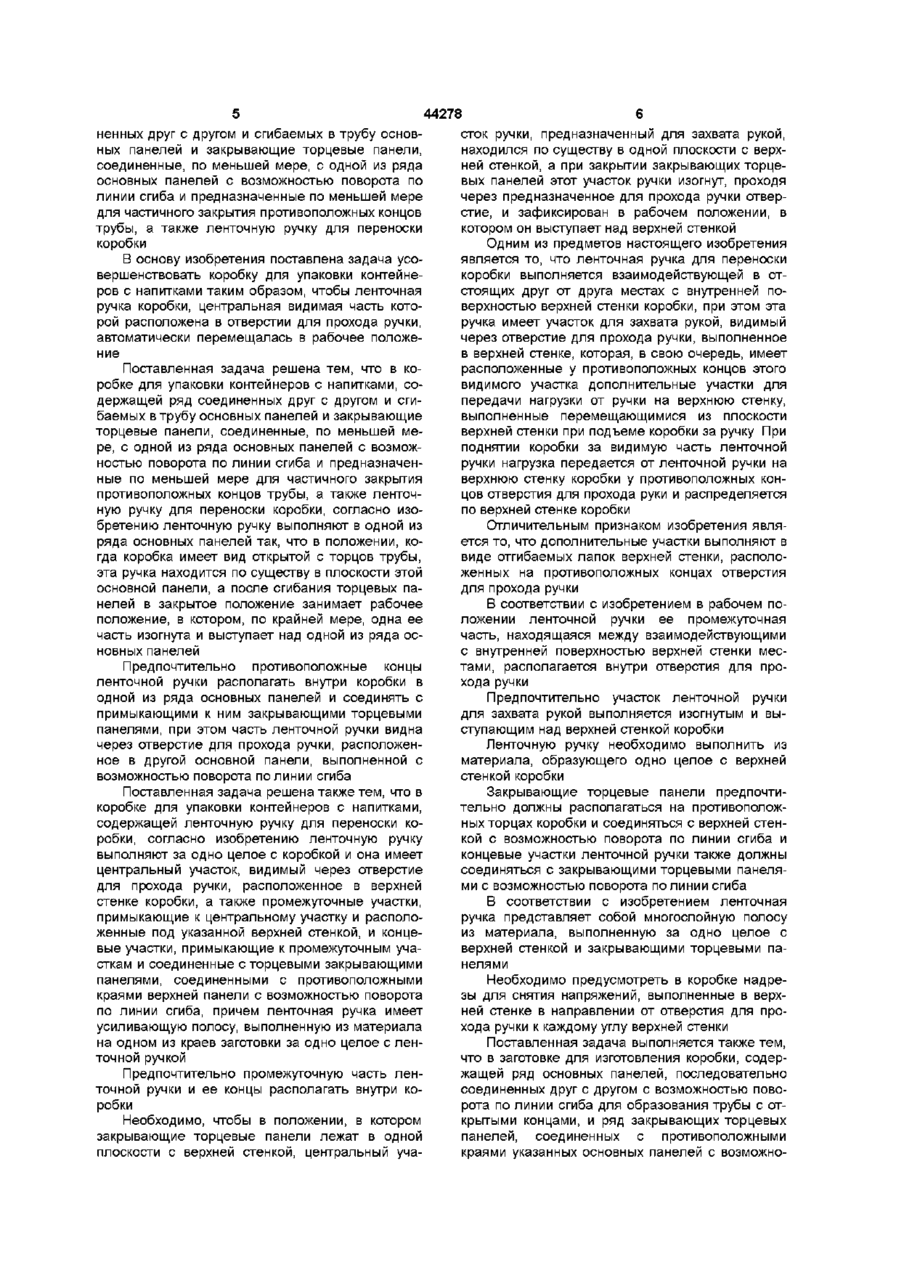

1 Коробка для упаковки контейнеров с напитками, содержащая ряд соединенных друг с другом и сгибаемых в трубу основных панелей и закрывающие торцевые панели, соединенные, по меньшей мере, с одной из ряда основных панелей с возможностью поворота по линии сгиба и предназначенные, по меньшей мере, для частичного закрытия противоположных концов трубы, а также ленточную ручку для переноски коробки, отличающаяся тем, что ленточная ручка выполнена в одной из ряда основных панелей так, что в положении, когда коробка имеет вид открытой с торцов трубы, указанная ленточная ручка расположена по существу в плоскости указанной основной панели, а после сгибания торцевых панелей в закрытое положение ленточная ручка занимает рабочее положение, в котором, по меньшей мере, одна ее часть изогнута и выступает над одной из ряда основных панелей 2 Коробка по п 1, отличающаяся тем, что противоположные концы ленточной ручки расположены внутри коробки в одной из ряда основных панелей и соединены с примыкающими к ним закрывающими торцевыми панелями, при этом часть ленточной ручки видна чедез отверстие для прохода ручки, расположенное в другой основной панели, выполненной с возможностью поворота по линии сгиба 3 Коробка для упаковки контейнеров с напитками, содержащая ряд соединенных друг с другом и сгибаемых в трубу основных панелей и закрывающие торцевые панели, соединенные, по меньшей мере, с одной из ряда основных панелей с возможностью поворота по линии сгиба и предназначенные, по меньшей мере, для частичного закрытия противоположных концов трубы, а также ленточную ручку для переноски коробки, отличающаяся тем, что ленточная ручка выполнена за одно целое с коробкой и имеет центральный участок, видимый через отверстие для прохода ленточной ручки, расположенное в верхней стенке коробки, а также промежуточные участки, примыкающие к центральному участку и расположенные под указанной верхней стенкой, и концевые участки, примыкающие к промежуточным участкам и соединенные с торцевыми закрывающими панелями, соединенными с противоположными краями верхней панели с возможностью поворота по линии сгиба, причем ленточная ручка имеет усиливающую полосу, выполненную из материала на одном из краев заготовки за одно целое с ленточной ручкой 4 Коробка по п 3, отличающаяся тем, что промежуточные и концевые участки ленточной ручки расположены внутри коробки 5 Коробка по п 3, отличающаяся тем, что, в положении, в котором закрывающие торцевые панели лежат в одной плоскости с верхней стенкой, центральный участок ручки, предназначенный для захвата рукой, находится по существу в одной плоскости с верхней стенкой, а при закрытии закрывающих торцевых панелей этот участок ручки изогнут, проходя через предназначенное для прохода ручки отверстие, и зафиксирован в рабочем положении, в котором он выступает над верхней стенкой 6 Коробка по любому из предыдущих пунктов, отличающаяся тем, что ленточная ручка для переноски коробки выполнена взаимодействующей в отстоящих друг от друга местах с внутренней поверхностью верхней стенки коробки, при этом эта ручка имеет участок для захвата рукой, видимый через отверстие для прохода ручки, выполненное в верхней стенке, которая, в свою очередь, имеет расположенные у противоположных концов этого видимого участка дополнительные участки для передачи нагрузки от ручки на верхнюю стенку, выполненные перемещающимися из плоскости верхней стенки при подъеме коробки за ручку 7 Коробка по п 6, отличающаяся тем, что дополнительные участки выполнены в виде отгибаемых лапок верхней стенки, расположенных на противоположных концах отверстия для прохода О 00 44278 ручки 8 Коробка по п 7, отличающаяся тем, что, в рабочем положении ленточной ручки ее промежуточная часть, находящаяся между взаимодействующими с внутренней поверхностью верхней стенки местами, расположена внутри отверстия для прохода ручки 9 Коробка по п 8, отличающаяся тем, что участок ленточной ручки для захвата рукой выполнен изогнутым и выступающим над верхней стенкой коробки 10 Коробка по п 6, отличающаяся тем, что ленточная ручка выполнена из материала, образующего одно целое с верхней стенкой коробки 11 Коробка по п 6, отличающаяся тем, что закрывающие торцевые панели расположены на противоположных торцах коробки и соединены с верхней стенкой с возможностью поворота по линии сгиба и концевые участки ленточной ручки также соединены с закрывающими торцевыми панелями с возможностью поворота по линии сгиба 12 Коробка по п 11, отличающаяся тем, что ленточная ручка представляет собой многослойную полосу из материала, выполненную за одно целое с верхней стенкой и закрывающими торцевыми панелями 13 Коробка по п 6, отличающаяся тем, что она имеет надрезы для снятия напряжений, выполненные в верхней стенке в направлении от отверстия для прохода ручки к каждому углу верхней стенки Настоящее изобретение относится к коробке, которая в частности, но, не ограничиваясь этим, предназначена для упаковки контейнеров с напитками, таких, как банки, и имеет ручку "ленточного типа", которая после загрузки и закрытия коробки предпочтительно автоматически оказывается расположенной в рабочем положении Известны предназначенные для упаковки контейнеров с напитками коробки с ручками, в частности с ручками ленточного типа В патенте США 2889104, B65D 5/46,1959 на имя Caster описана коробка, выполненная за одно целое с ленточной ручкой и имеющая вырез для прохода руки Ленточная ручка образована из внутренней верхней отгибаемой панели, а паз для прохода ручки выполнен в наружной верхней отгибаемой панели К противоположным торцевым краям внутренней отгибаемой панели крепятся два отгибаемых торцевых клапана, которые образуют участки торцевых стенок коробки Используемая в качестве ручки коробки полоса сама по себе имеет относительно небольшую длину и образована только из одной из основных панелей коробки В патенте США 4378905, B65D 5/46,1983 описана коробка с двухслойной ленточной ручкой, образованной из верхней отгибаемой внахлестку панели коробки В верхней отгибаемой внахлестку панели выполнена линия отрыва, концы которой расположены на обоих примыкающих к верхней 4 14 Заготовка для изготовления коробки, содержащая ряд основных панелей, последовательно соединенных друг с другом с возможностью поворота по линии сгиба для образования трубы с открытыми концами, и ряд закрывающих торцевых панелей, соединенных с противоположными краями указанных основных панелей с возможностью поворота по линии сгиба и предназначенных для закрытия концов трубы, отличающаяся тем, что в качестве материала для образования ленточной ручки использован материал, составляющий одно целое с заготовкой и расположенный на одном из ее краев, при этом ленточная ручка имеет центральный участок, образованный и отделяемый от одной из ряда основных панелей, противоположные концевые участки соединены с противоположными закрывающими торцевыми панелями, соединенными с одной из основных панелей с возможностью поворота по линии сгиба и, кроме того, ленточная ручка содержит усиливающую полосу, выполненную из материала, расположенного на краю заготовки, за одно целое с этой ручкой 15 Заготовка коробки по п 14, отличающаяся тем, что одна из ряда основных панелей выполнена с возможностью скрепления с другой основной панелью, расположенной на другом конце заготовки и имеющей отверстие для прохода ручки, с которым совмещен центральный участок ручки при скреплении основных панелей друг с другом внахлестку отгибаемой панели торцевых клапанах После двойного сгибания участка между образованной надрезами линией и соседним свободным краем коробки образуется ручка, соединенная своими противоположными концами с торцевыми стенками коробки Ленточная ручка полностью перекрывает верхнюю стенку, а передаваемая ручкой нагрузка воспринимается торцевыми стенками коробки В коробке, описанной в патенте США 2955739, B65D,1960r, имеется такая же, как и в коробке, описанной в патенте США 4378905, выполненная с ней за одно целое ручка, а для ее образования вместо линии отрыва используется сравнительно широкий вырез В патенте Германии 2052618, D65D.1971 предложена ленточная ручка, образованная из верхней стенки сгибаемой в коробку упаковки, противоположные концы которой расположены на боковых стенках коробки Ручка не имеет линии сгиба, лежащей на одной линии с линями сгиба между верхней стенкой и соседними боковыми стенками, и поэтому при сгибании вниз боковых стенок автоматически "щелчком" перемещается в рабочее положение Наиболее близким к заявляемому, является решение известное из описания к заявке ЕР № 0098903 А1.В65 D 5/46, 1982 Коробка для упаковки контейнеров с напитками, содержит ряд соеди 44278 ненных друг с другом и сгибаемых в трубу основсток ручки, предназначенный для захвата рукой, ных панелей и закрывающие торцевые панели, находился по существу в одной плоскости с верхсоединенные, по меньшей мере, с одной из ряда ней стенкой, а при закрытии закрывающих торцеосновных панелей с возможностью поворота по вых панелей этот участок ручки изогнут, проходя линии сгиба и предназначенные по меньшей мере через предназначенное для прохода ручки отвердля частичного закрытия противоположных концов стие, и зафиксирован в рабочем положении, в трубы, а также ленточную ручку для переноски котором он выступает над верхней стенкой коробки Одним из предметов настоящего изобретения является то, что ленточная ручка для переноски В основу изобретения поставлена задача усокоробки выполняется взаимодействующей в отвершенствовать коробку для упаковки контейнестоящих друг от друга местах с внутренней поров с напитками таким образом, чтобы ленточная верхностью верхней стенки коробки, при этом эта ручка коробки, центральная видимая часть которучка имеет участок для захвата рукой, видимый рой расположена в отверстии для прохода ручки, через отверстие для прохода ручки, выполненное автоматически перемещалась в рабочее положев верхней стенке, которая, в свою очередь, имеет ние расположенные у противоположных концов этого Поставленная задача решена тем, что в ковидимого участка дополнительные участки для робке для упаковки контейнеров с напитками, сопередачи нагрузки от ручки на верхнюю стенку, держащей ряд соединенных друг с другом и сгивыполненные перемещающимися из плоскости баемых в трубу основных панелей и закрывающие верхней стенки при подъеме коробки за ручку При торцевые панели, соединенные, по меньшей меподнятии коробки за видимую часть ленточной ре, с одной из ряда основных панелей с возможручки нагрузка передается от ленточной ручки на ностью поворота по линии сгиба и предназначенверхнюю стенку коробки у противоположных конные по меньшей мере для частичного закрытия цов отверстия для прохода руки и распределяется противоположных концов трубы, а также ленточпо верхней стенке коробки ную ручку для переноски коробки, согласно изобретению ленточную ручку выполняют в одной из Отличительным признаком изобретения являряда основных панелей так, что в положении, коется то, что дополнительные участки выполняют в гда коробка имеет вид открытой с торцов трубы, виде отгибаемых лапок верхней стенки, располоэта ручка находится по существу в плоскости этой женных на противоположных концах отверстия основной панели, а после сгибания торцевых падля прохода ручки нелей в закрытое положение занимает рабочее В соответствии с изобретением в рабочем поположение, в котором, по крайней мере, одна ее ложении ленточной ручки ее промежуточная часть изогнута и выступает над одной из ряда осчасть, находящаяся между взаимодействующими новных панелей с внутренней поверхностью верхней стенки местами, располагается внутри отверстия для проПредпочтительно противоположные концы хода ручки ленточной ручки располагать внутри коробки в одной из ряда основных панелей и соединять с Предпочтительно участок ленточной ручки примыкающими к ним закрывающими торцевыми для захвата рукой выполняется изогнутым и выпанелями, при этом часть ленточной ручки видна ступающим над верхней стенкой коробки через отверстие для прохода ручки, расположенЛенточную ручку необходимо выполнить из ное в другой основной панели, выполненной с материала, образующего одно целое с верхней возможностью поворота по линии сгиба стенкой коробки Поставленная задача решена также тем, что в Закрывающие торцевые панели предпочтикоробке для упаковки контейнеров с напитками, тельно должны располагаться на противоположсодержащей ленточную ручку для переноски коных торцах коробки и соединяться с верхней стенробки, согласно изобретению ленточную ручку кой с возможностью поворота по линии сгиба и выполняют за одно целое с коробкой и она имеет концевые участки ленточной ручки также должны центральный участок, видимый через отверстие соединяться с закрывающими торцевыми панелядля прохода ручки, расположенное в верхней ми с возможностью поворота по линии сгиба стенке коробки, а также промежуточные участки, В соответствии с изобретением ленточная примыкающие к центральному участку и располоручка представляет собой многослойную полосу женные под указанной верхней стенкой, и концеиз материала, выполненную за одно целое с вые участки, примыкающие к промежуточным учаверхней стенкой и закрывающими торцевыми пасткам и соединенные с торцевыми закрывающими нелями панелями, соединенными с противоположными Необходимо предусмотреть в коробке надрекраями верхней панели с возможностью поворота зы для снятия напряжений, выполненные в верхпо линии сгиба, причем ленточная ручка имеет нейстенке в направлении от отверстия для проусиливающую полосу, выполненную из материала хода ручки к каждому углу верхней стенки на одном из краев заготовки за одно целое с ленПоставленная задача выполняется также тем, точной ручкой что в заготовке для изготовления коробки, содержащей ряд основных панелей, последовательно Предпочтительно промежуточную часть ленсоединенных друг с другом с возможностью повоточной ручки и ее концы располагать внутри корота по линии сгиба для образования трубы с отробки крытыми концами, и ряд закрывающих торцевых Необходимо, чтобы в положении, в котором панелей, соединенных с противоположными закрывающие торцевые панели лежат в одной краями указанных основных панелей с возможноплоскости с верхней стенкой, центральный уча 44278 8 соединения друг с другом внахлестку вместе образуют в готовой коробке одну двухслойную верхнюю стенку Закрытие торцов коробки осуществляется с помощью ряда закрывающих торцевых панелей, которые соединены с противоположными краями основных панелей с возможностью поворота по линиям сгиба Поскольку заготовка коробки имеет симметричную относительно продольной центральной оси форму, то ниже в описании речь идет только об одной группе закрывающих торцевых панелях, при этом следует подчеркнуть, что закрывающие противоположный торец коробки панели, обозначенные теми же позициями, что и закрывающие первый торец коробки панели, имеют такую же конструкцию, что и панели, закрывающие первый торец коробки При этом закрыОдна из ряда основных панелей предпочтивающая торцевая панель 11 верхней стенки тельно выполняется с возможностью скрепления с соединена с верхней панелью 2 вдоль продольной другой основной панелью, расположенной на друлинии 12 сгиба с возможностью поворота относигом конце заготовки и имеющей отверстие для тельно этой линии сгиба На закрывающей торец прохода ручки, с которым совмещен центральный коробки панели 11 верхней стенки на некотором участок ручки при скреплении основных панелей расстоянии от линии 12 сгиба расположена падруг с другом внахлестку раллельная ей вторая линия 13 сгиба, служащая Изобретение более подробно объясняется со для образования так называемой "скошенной" ссылкой на чертежи, на которых угловой панели 14, которая наиболее наглядно На фиг 1 представлен вид сверху заготовки, показана, например, на фиг 7 и 8 Закрывающая из которой собирается предлагаемая в изобрететорцевая панель 15 боковой стенки соединена с нии коробка панелью 3 с возможностью поворота относительНа фиг 2 изображен вид сверху одного из но продольной линии 16 сгиба Закрывающая торкраев заготовки с изображением двухслойной цевая панель! 8 нижней стенки соединена с нижленточной ручки ней панелью 4 с возможностью поворота На фиг 3 показан вид сверху согнутой загоотносительно продольной линии 19 сгиба, а друтовки в процессе сборки из нее сложенной когая продольная линия 20 сгиба, расположенная на робки закрывающей торец коробки панели 18 на некотоНа фиг 4 представлено изображение полнором расстоянии к краю от параллельной ей линии стью собранной и сложенной трубы в том виде, в 19 сгиба, служит для образования вместе с этой котором распрямляемая в дальнейшем из слолинией сгиба другой скошенной панели 21 женной трубы и загружаемая коробка поставляется покупателю Закрывающая торец коробки панель 18 нижНа фиг 5 показан вид в изометрии распрямней стенки шарнирно соединена с закрывающей ленной, имеющей вид трубы коробки, готовой к торец коробки панелью 15 боковой стенки перезагрузке с любого из ее открытых торцов мычкой 22 с возможностью поворота по линиям сгиба Другая закрывающая торец коробки панель На фиг 6 представлено изображение в изометрии верхней стенки коробки с открытыми за23 боковой стенки шарнирно соединена с панелью крывающими торцы коробки панелями и находя5 другой боковой стенки вдоль продольной линии щейся в сложенном положении ленточной ручкой 24 сгиба Закрывающая торцевая панель 23 боковой стенки соединена с закрывающей торцевой На фиг 7 приведено изображение в изометпанелью 18 нижней стенки перемычкой 25 с возрии верхней стенки коробки и примыкающих к ней можностью поворота по линиям сгиба Закрываюи отогнутых в закрытое положение закрывающих щая торцевая панель 26 соединена со второй торцы коробки панелей и находящейся в изогнуверхней панелью 6 вдоль продольной линии 27 том рабочем положении ленточной ручкой сгиба с возможностью поворота относительно На фиг 8 представлено изображение в изоэтой линии сгиба Другая продольная линия 28 метрии полностью собранной коробки с ленточной сгиба, выполненная в закрывающей торцевой паручкой, которая находится в рабочем положении и нели 26 верхней стенки на некотором расстоянии выступает из отверстия в верхней стенке коробки к краю от параллельной ей линии 27 сгиба, служит Показанная на чертежах удлиненная заготовдля образования вместе с этой линией сгиба угка 1 коробки, изготовленная из картона или друголовой скошенной панели 29 Закрывающая торцего пригодного для этой цели сгибаемого листового вая панель 26 верхней стенки шарнирно соединематериала, состоит из ряда основных панелей, на с закрывающей торцевой панелью 23 боковой последовательно соединенных друг с другом Осстенки шарнирной перемычкой 30 Точно такие же новными панелями заготовки являются 2, 3, 4, 5,6 закрывающие торцевые панели и перемычки расВ коробке в сборе они обозначены как стенки, положены и на противоположных краях всех оспричем 2 и 6 являются верхними стенками Укановных панелей занные панели выполнены с возможностью поворота по линиям сгиба 7,8,9,10 соответственно На одном из краев заготовки расположена выПервая и вторая верхние панели 2 и 6 после их полненная за одно целое с закрывающими торцестью поворота по линии сгиба и предназначенных для закрытия концов трубы, согласно изобретению в качестве материала для образования ленточной ручки использован материал, составляющий одно целое с заготовкой и расположенный на одном из ее краев, при этом ленточная ручка имеет центральный участок, образованный и отделяемый от одной из ряда основных панелей, противоположные концевые участки соединены с противоположными закрывающими торцевыми панелями, соединенными с одной из основных панелей с возможностью поворота по линии сгиба и, кроме того, ленточная ручка содержит усиливающую полосу, выполненную из материала, расположенного на краю заготовки, за одно целое с этой ручкой 44278 10 торый расположен в отверстии 35 для прохода ручки, а остальная часть ручки расположена внутри коробки Вся ленточная ручка 34 лежит в одной плоскости с двухслойной верхней стенкой - 2, 6 и примыкающими к ней закрывающими торцевыми панелями 26 Показанная на фиг 4 сложенная в плоский лист коробка разгибается в коробку, показанную на фиг 5, загрузку которой можно производить с одного или с обоих ее открытых торцов После загрузки коробки расположенные на обоих торцах коробки закрывающие торцевые панели закрываются и соединяются друг с другом одним из обычных и хорошо известных способов На расположенной на противоположном крае заготовки первой верхней панели 2 выполнено Закрытие закрывающих торцы коробки панеотверстие 35 для прохода ручки, на противополей сопровождается изменением положения ленложных концах которого предусмотрены отгибаеточной ручки 34 Как показано на фиг 6, при сомые лапки 36, 37, 38, 39, которые соединены с вмещении друг с другом верхних панелей 2 и 6 верхней панелью 2 перфорированными и надрыцентральная часть 44 ленточной ручки 34 оказываемыми линиями сгиба От каждого из углов отвается видимой и расположенной в отверстии 35 верстия для прохода руки к соседним углам верхдля прохода ручки Когда закрывающие торцы ней панели 2 идут предназначенные для снятия коробки панели 26,11 верхней стенки целиком напряжений линии 40, 41, 42, 43с надрезами Полежат в плоскости составной верхней стенки 2/6, скольку, однако, вся верхняя стенка коробки обрався ленточная ручка 34 также остается располозована также и второй верхней панелью 6, то на женной в плоскости верхней стенки Однако, как этой панели выполнен вырез, образующий часть это наглядно показано на фиг 7, при сгибании отверстия для прохода ручки, и соответствующие закрывающих торцевых панелей верхней стенки в предназначенные для снятия напряжений линии с закрытое положение натяжение ленточной ручки надрезами При соединении первой и второй 34 вдоль составной верхней стенки уменьшается, верхних панелей 2 и 6 их вырезы и линии с надрев результате чего не связанная с верхними панезами совмещаются друг с другом В другом варилями 2 и 6 ленточная ручка становится не натянуанте предлагаемой коробки на каждом конце оттой, а центральная часть 44 ленточной ручки 34 верстия для прохода руки предусмотрено наличие выгибается вверх и, как показано на фиг 7, выхотолько одной отгибаемой лапки дит из отверстия 35 для прохода ручки При этом ленточная ручка 34 с изогнутой и выступающей Для образования из заготовки сложенной в над плоскостью верхней стенки коробки ценплоский лист трубы после сгибания панели 3 ручтральной частью 44 оказывается расположенной в ки и придания ей формы двухслойной ленточной рабочем положении Отсутствие на панели 31 ручки 34 заготовка сгибается по линии 9 сгиба, ручки линий 27 сгиба способствует более легкому при этом панель 5 боковой стенки, вторая панель изгибу центральной части 44 ручки 6 верхней стенки вместе с двухслойной ленточной ручкой 34 отгибаются на 180° и укладываются, как На фиг 8 показана полностью собранная и запоказано на фиг 3, своими плоскостями на панель крытая коробка в том виде, в котором она посту4 нижней стенки и панель 3 первой боковой стенпает к потребителю вместе с упакованным в нее ки После этого для окончания сборки сложенной в содержимым плоский лист трубы на первую верхнюю панель 2 Чтобы поднять коробку, потребитель должен наносится, как показано на фиг 3 точечной штривзяться рукой за ленточную ручку 34, при этом под ховкой, клей, а затем первая верхняя панель 2 действием приложенного к ручке веса коробки отгибается на 180° вокруг линии 7 сгиба При этом шарнирные лапки 36 - 39 расположенные на пропервая верхняя панель 2 совмещается и соединятивоположных краях отверстия 35 для прохода ется по всей своей плоскости со второй верхней ручки, оторвутся друг от друга, а приложенный к панелью 6, образуя показанную на фиг 4 готовую ручке вес коробки будет передаваться на краях сложенную в плоский лист трубу Следует подотверстия для прохода ручки на верхнюю стенку черкнуть, что при сборке сложенной в плоский коробки Наличие в коробке распределяющих налист трубы клей, очевидно, можно наносить не на пряжения линий с надрезами обеспечивает сравпервую верхнюю панель 2, а на вторую верхнюю нительно равномерное распределение усилий, панель 6 передающихся от верхней стенки к другим панелям коробки, и препятствует разрыву панелей Как показано на фиг 5, ленточная ручка 34 имеет видимый участок 44 для захвата рукой, ковыми панелями 26 панель 31 ручки, на которой сделана центральная линия 32 сгиба, концы которой расположены на закрывающих торцы коробки панелях 26 верхней стенки Панель 31 ручки отделена от панели 6 верхней стенки поперечной прорезью 33 После нанесения клея на внешний край заготовки, что показано штриховкой точками на фиг 1, панель 31 ручки, как показано на фиг 2, сгибается по линии 32 сгиба и образует двухслойную ленточную ручку 34, отделенную прорезью от второй верхней панели 6 и соединенную своими противоположными концами соответственно с закрывающими торцевыми панелями 26 ,;,.,,.-.v^ ЗК ,•.-.,. , .] ,32 C,..r. Л ,-•••
