Локаційний пристрій

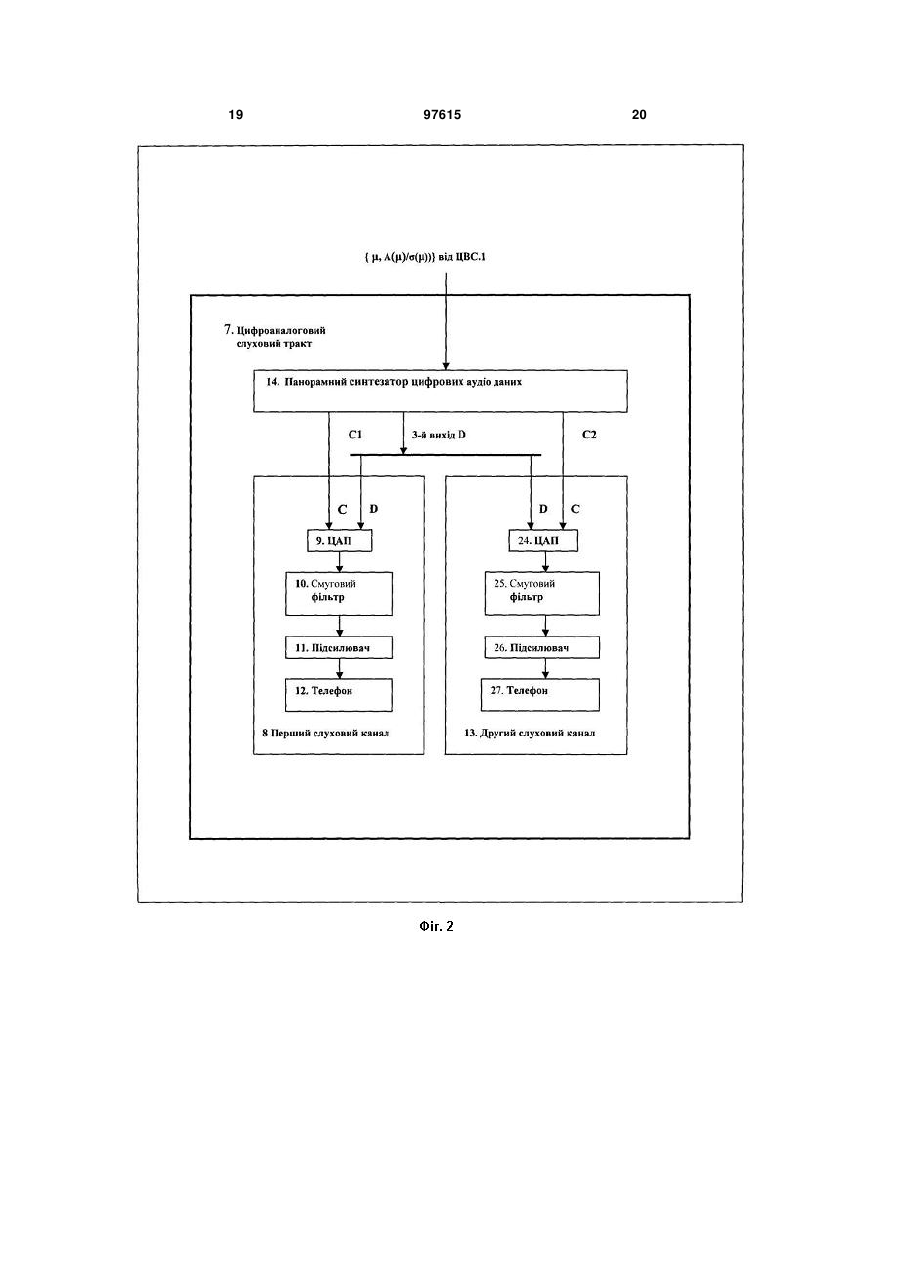

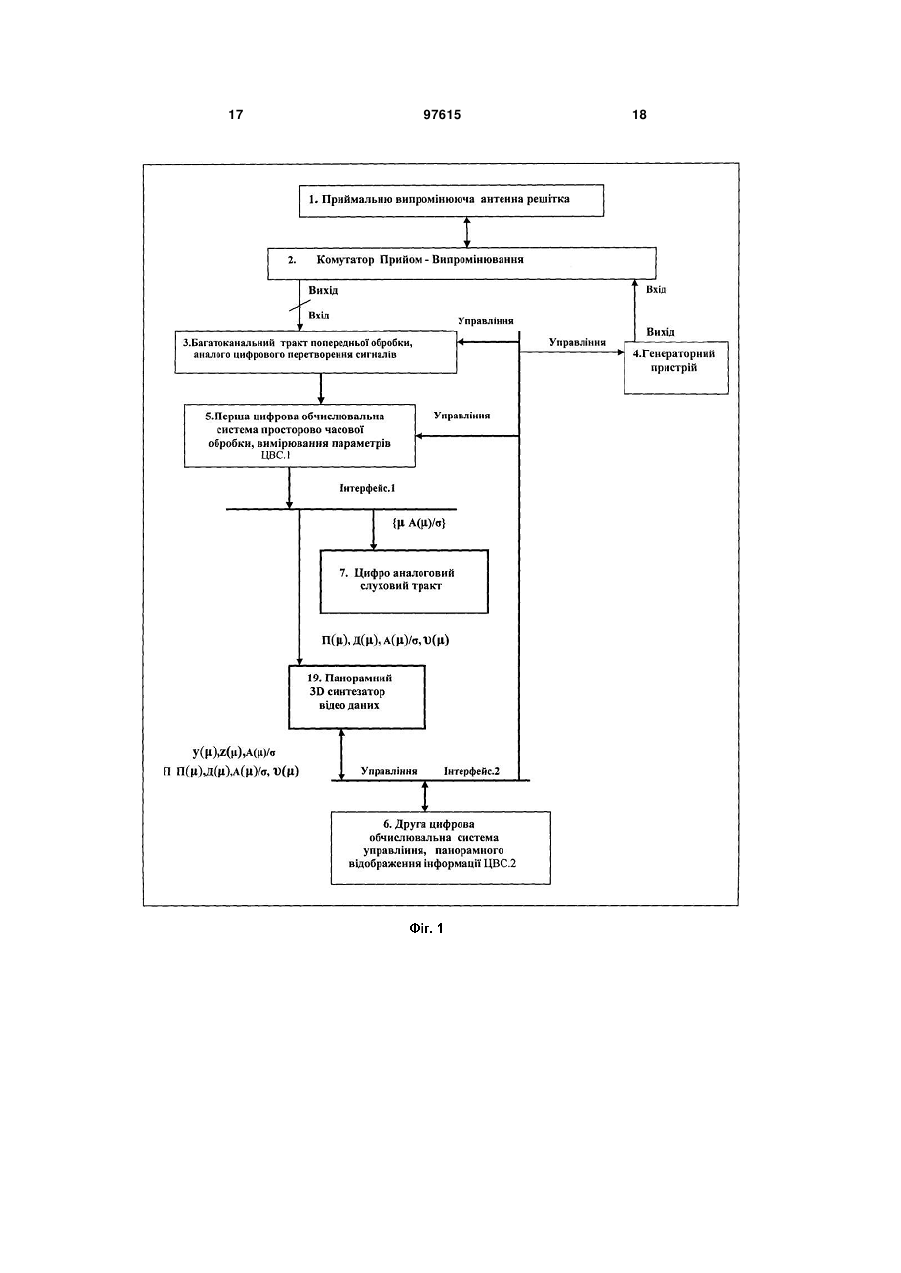

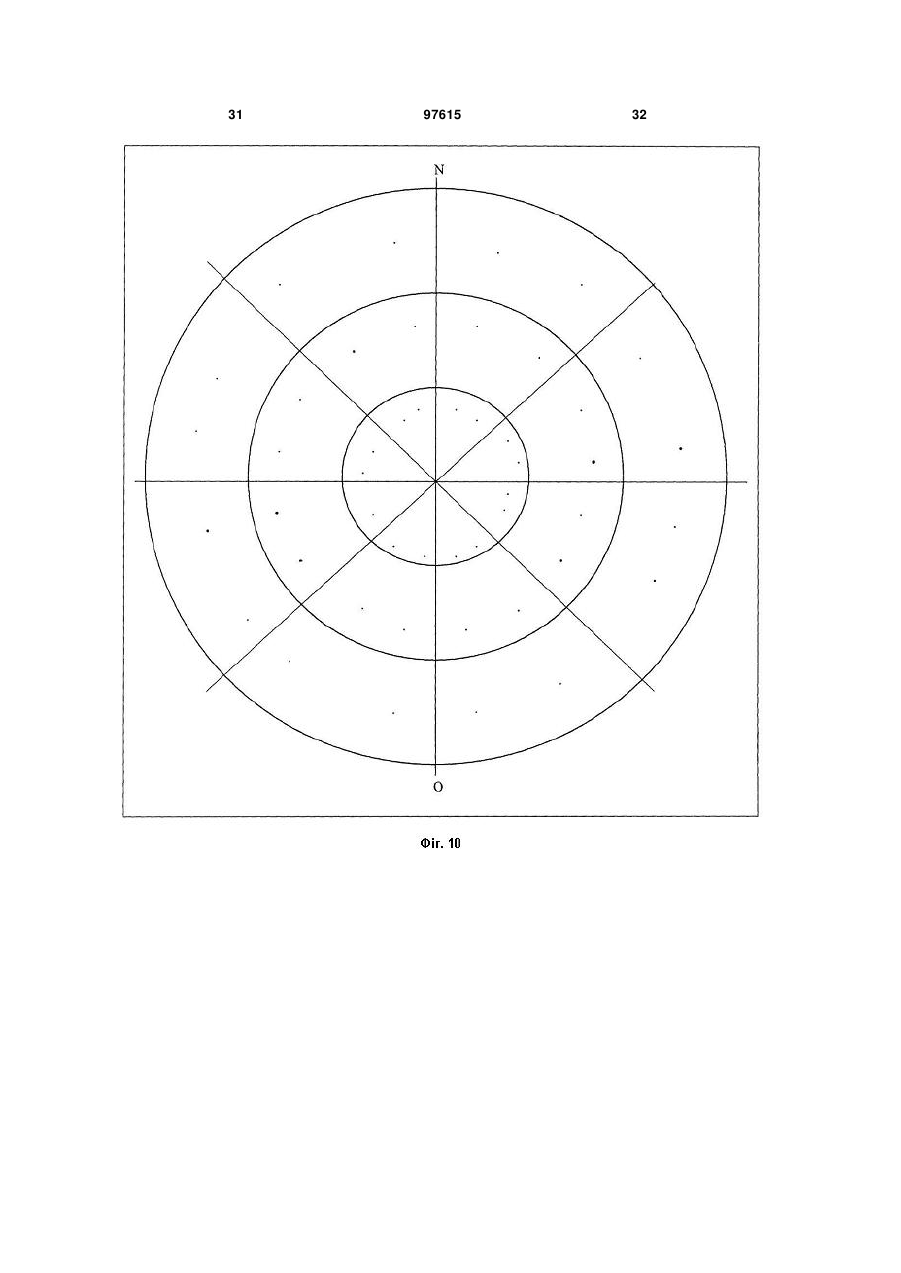

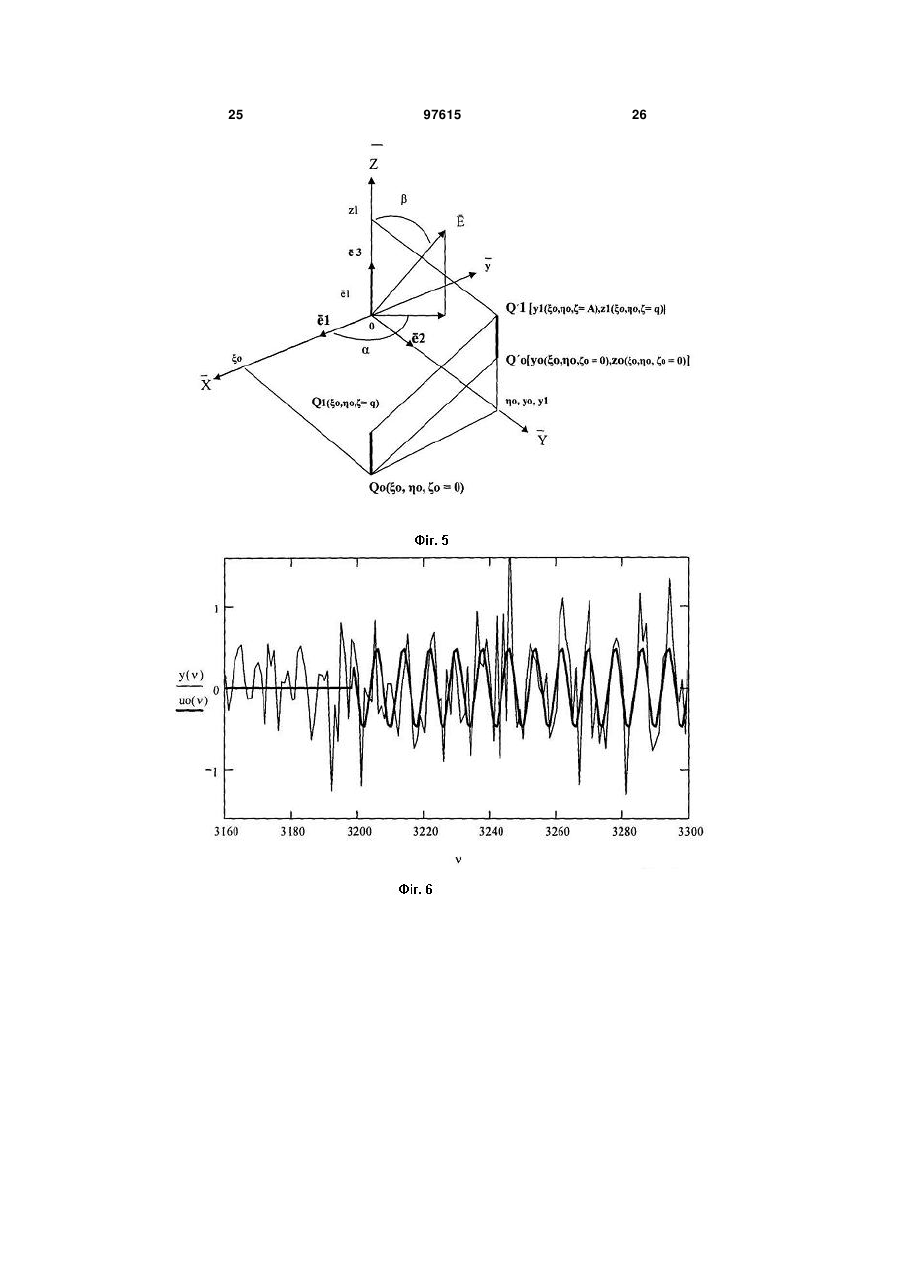

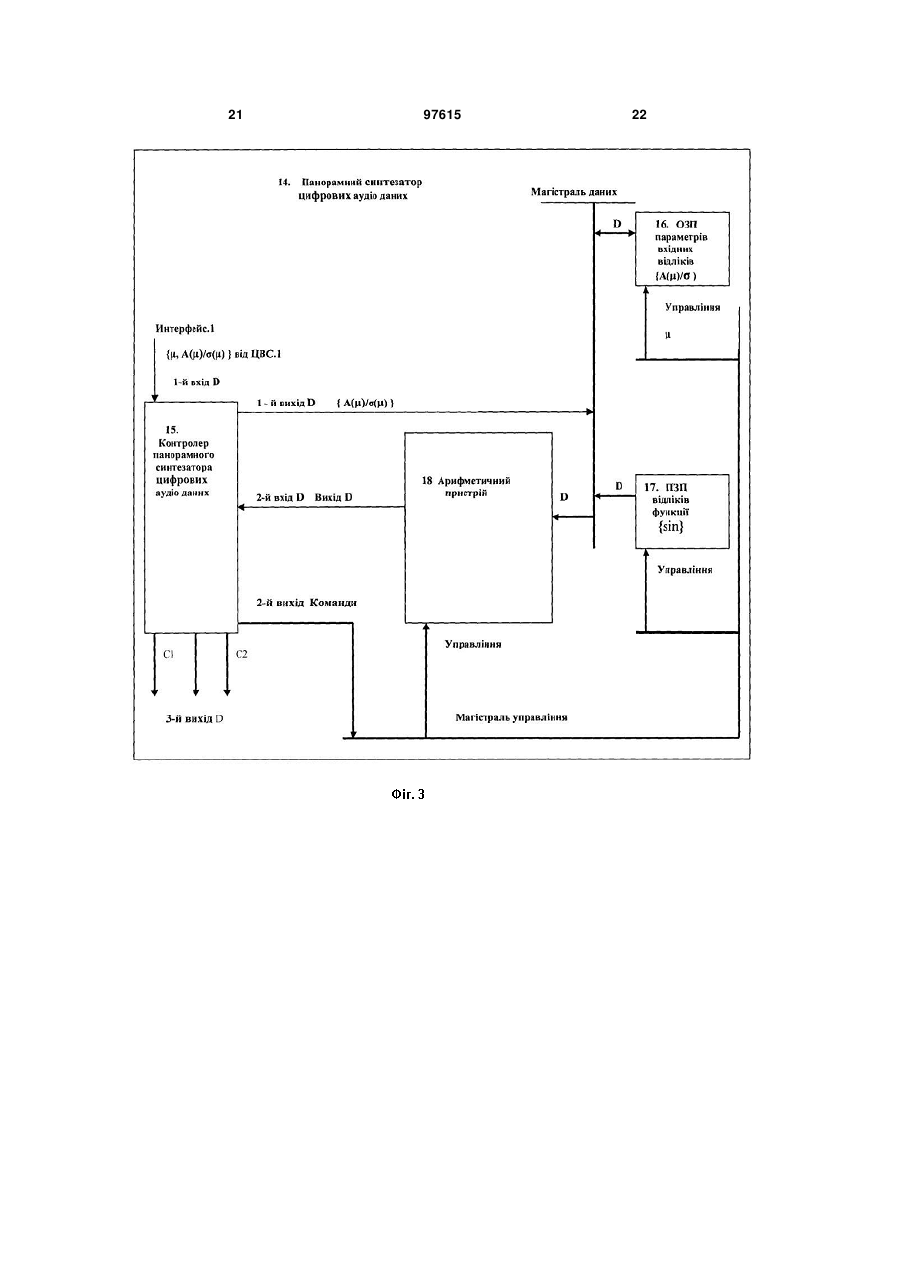

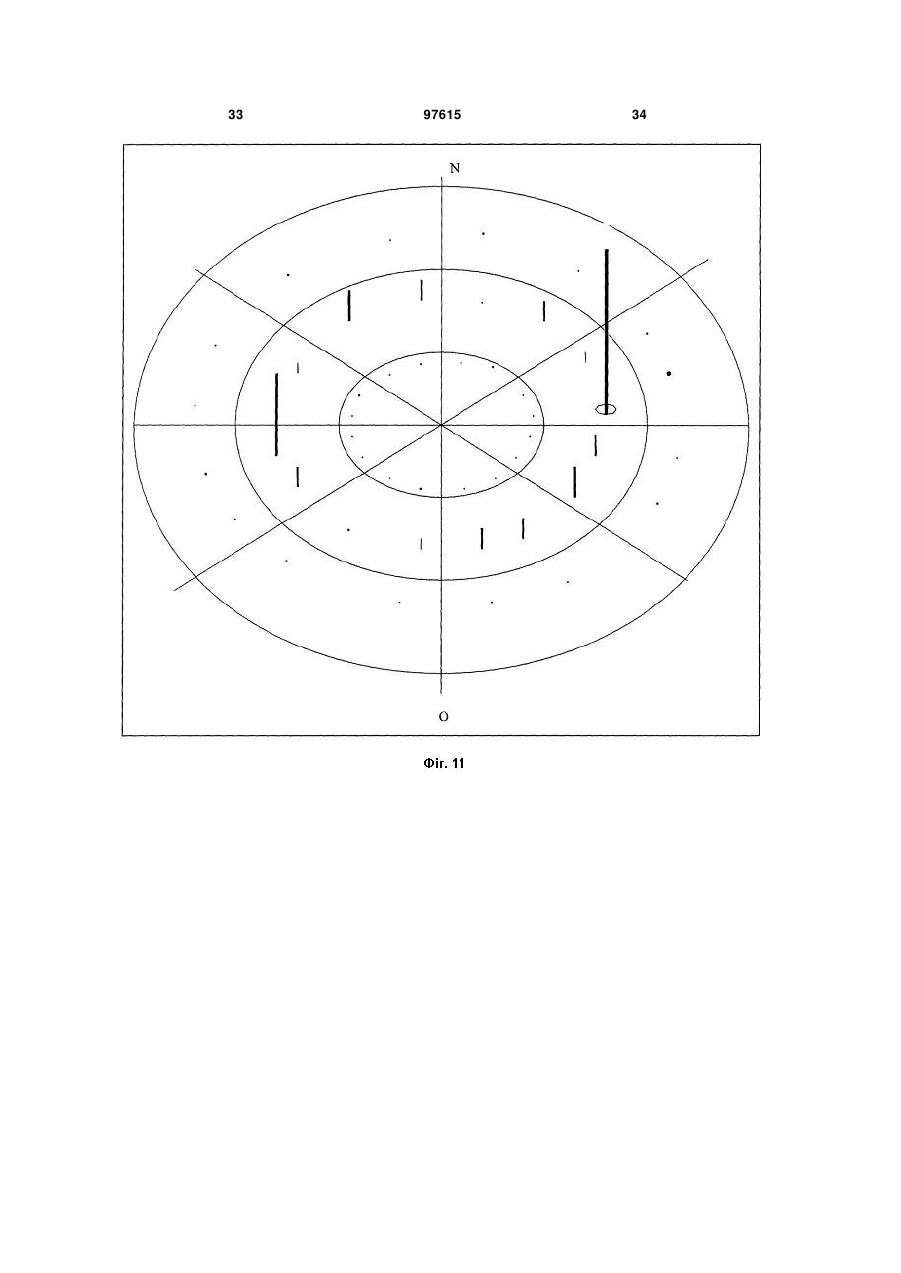

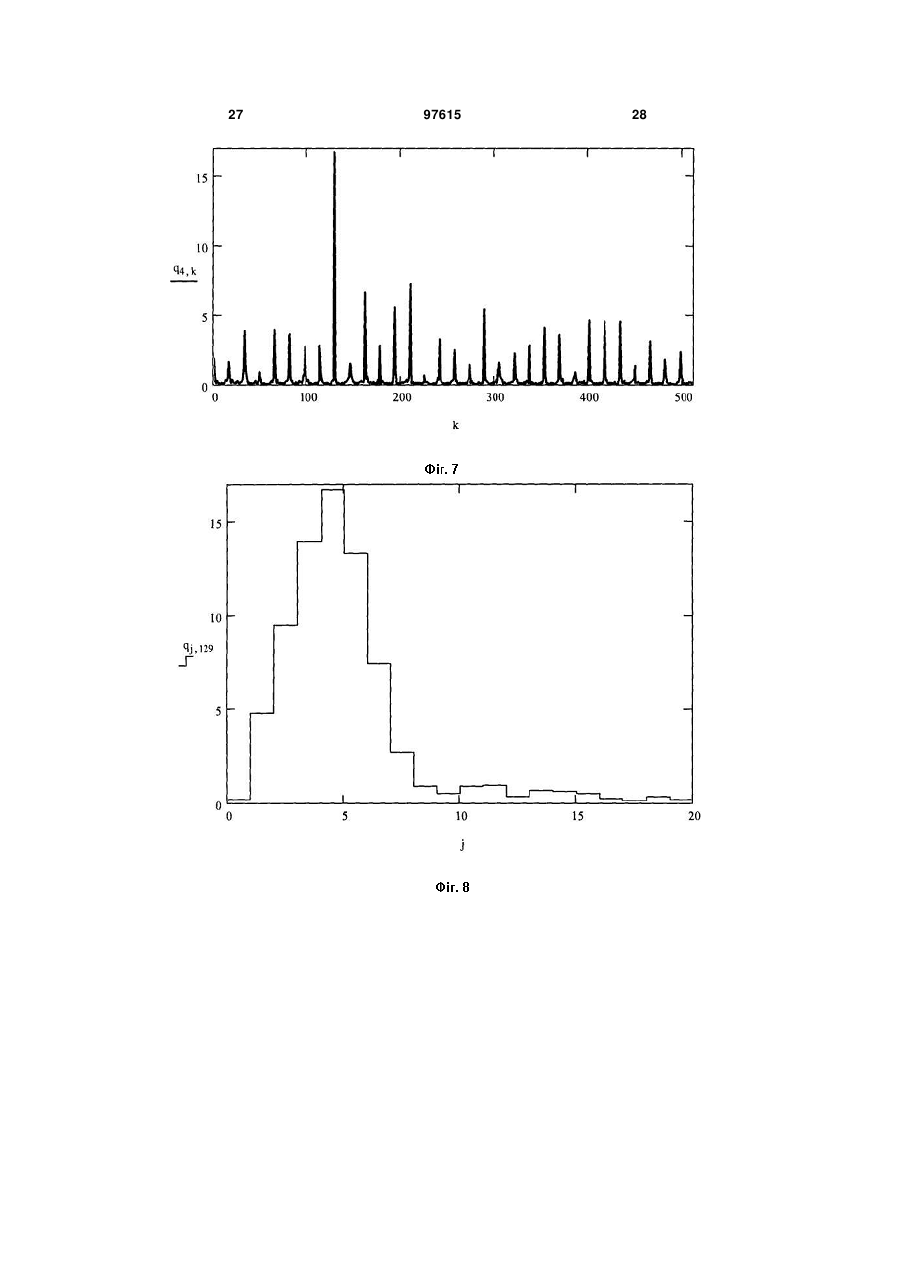

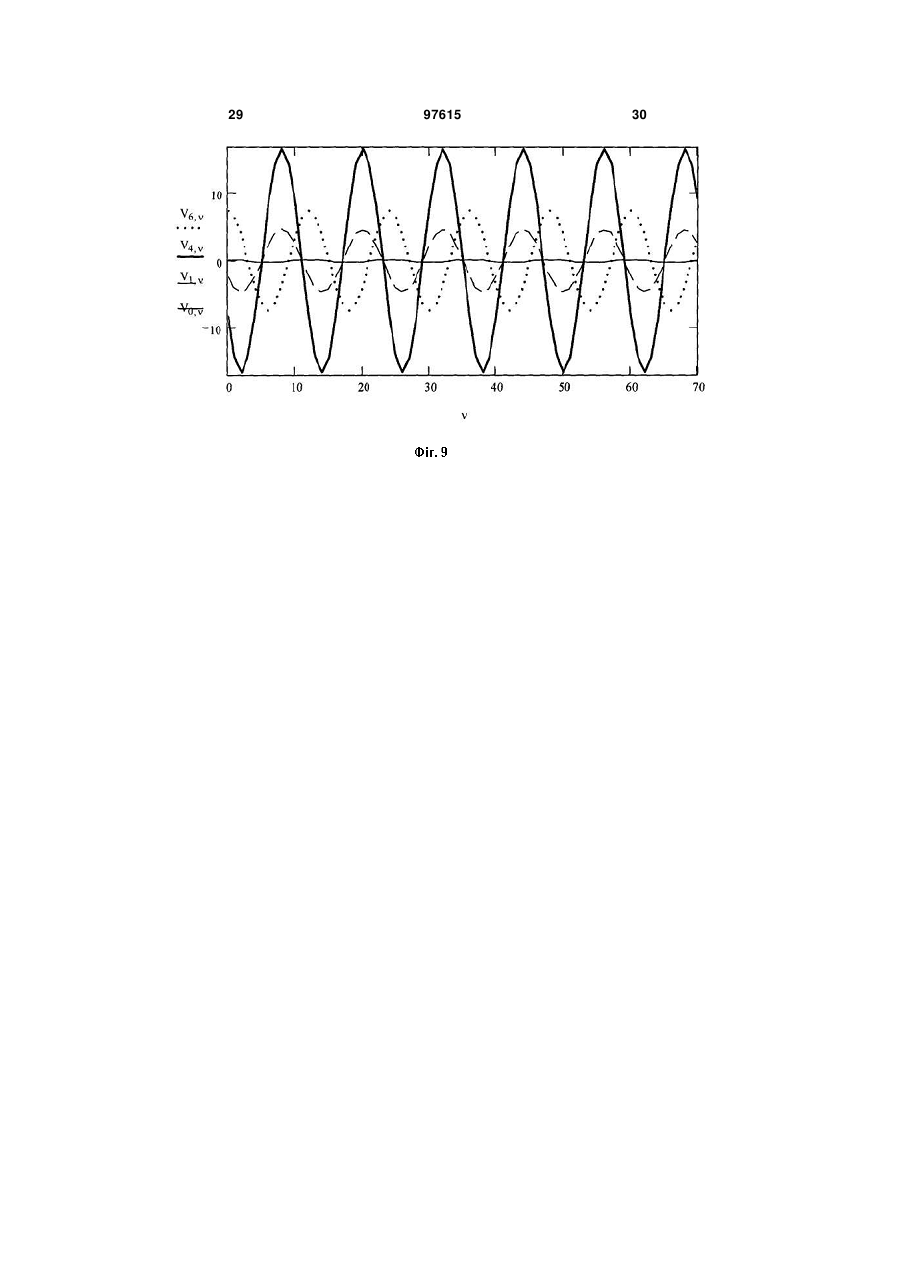

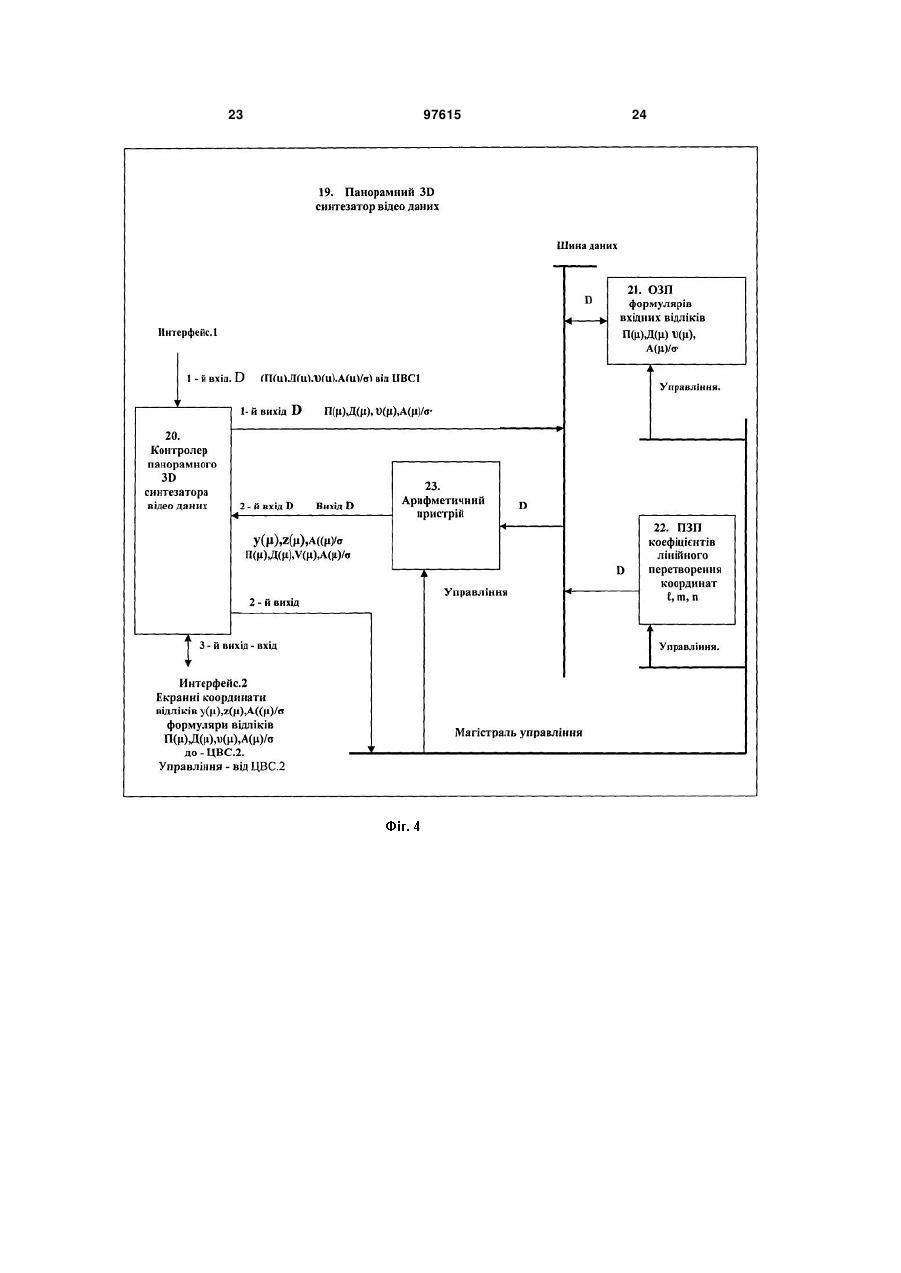

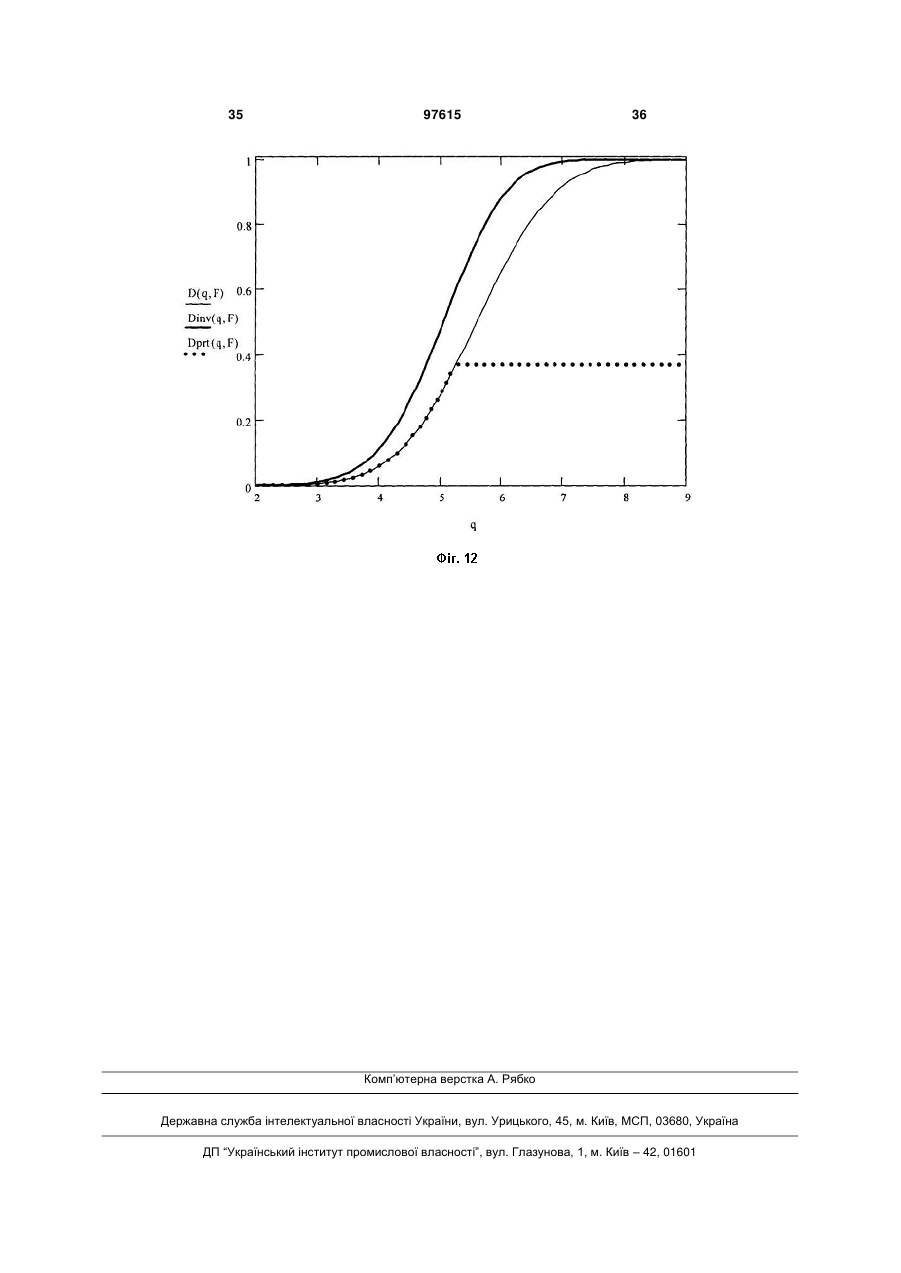

Локаційний пристрій, що містить з'єднані послідовно двомірну приймально-передавальну антенну решітку і комутатор ВипромінюванняПрийом, багатоканальний тракт попередньої обробки і аналого-цифрового перетворення сигналів, підключений своїми входами до відповідних виходів комутатора Випромінювання-Прийом, генераторний пристрій, виходи якого підключені до входів комутатора Випромінювання-Прийом, першу цифрову обчислювальну систему (ЦОС 1) просторової, частотно-часової обробки і вимірювання параметрів, з'єднану входом з виходами багатоканального тракту попередньої обробки і аналого-цифрового перетворення сигналів, другу цифрову обчислювальну систему (ЦОС 2) керування, відображення і локаційного прогнозування, з'єднану своїм виходом за допомогою другого Інтерфейсу з входами Керування генераторного пристрою, багатоканального тракту попередньої обробки та аналого-цифрового перетворення сигналів і ЦОС 1, а також цифро-аналоговий слуховий тракт, що містить слуховий канал у складі з'єднаних послідовно цифро-аналогового перетво 2 (19) 1 3 97615 4 вихід D ОЗП формулярів відміток, що відображаються, вихід D ПЗП коефіцієнтів лінійного перетворення, вхід D арифметичного пристрою з'єднані шиною даних, а вихід D арифметичного пристрою з'єднаний з другим входом D контролера панорамного 3D-синтезатора відеоданих. Винахід належить до радіолокації, акустики, гідроакустики і призначений для підвищення надійності не автоматичного виявлення (вірогідність правильного виявлення при заданій вірогідності помилкових тривог) цілей оператором локаційних систем. Сучасний рівень цього класу технічних засобів представлений наступними технічними рішеннями. Так, відома когерентно імпульсна радіолокаційна станція, що містить послідовно з'єднані генераторний пристрій, антенний перемикач і направлений відгалужувач, з'єднаний виходом основного плеча з приймально-випромінюючою антеною, з'єднані послідовно підсилювач високої частоти, підключений входом до виходу третього плеча антенного перемикача, перший змішувач, перший фільтр проміжної частоти, перший підсилювач проміжної частоти, вихід якого з'єднаний з першим входом блока обробки сигналів, з'єднані послідовно другий змішувач, підключений входом до виходу допоміжного плеча направленого відгалужувача, другий фільтр проміжної частоти, другий підсилювач проміжної частоти, вихід якого з'єднаний з другим входом блока обробки сигналів, гетеродин, підключений виходом до гетеродинних входів першого і другого змішувачів, індикаторний пристрій, підключений до виходів пристрою обробки (патент на корисну модель RU №27713, МПК G01S 13/52). Відома також гідролокаційна станція кругового огляду для виявлення підводних рухомих цілей, яка містить циліндричну антену з п'єзоелектричних перетворювачів, перемикач "випромінюванняприйом", генераторний пристрій, тракт прийому, що включає пристрій обробки сигналів і пульт керування з електронним індикатором, реалізовані на базі засобів цифрової обчислювальної техніки, при цьому входи керування генераторного пристрою, перемикача "випромінювання-прийом" і пристрої обробки прийнятих сигналів з'єднані з відповідними керуючими виходами пульта керування (патент на корисну модель RU №27715, МПК G01S 15/02). Найбільш близькою за призначенням і складовими частинами є навігаційна гідроакустична станція освітлення ближньої обстановки. Станція містить двовимірну приймально-передавальну антенну систему, з'єднану через комутатор прийом-передача з багатоканальним трактом попередньої обробки у складі підсилювального пристрою, квадратурного демодулятора, аналого-цифрового перетворювача, ущільнювача даних, контролера, підключеного до керуючих входів підсилювального пристрою, генераторний пристрій, виходи якого підключені до входів комутатора "випромінюванняприйом", першу цифрову обчислювальну систему (ЦОС 1) просторово-часової обробки, формування одиничного променя уточнення швидкості об’єкта і цифрового сигналу вимірювання параметрів про слуховування, з'єднану з виходами багатоканального тракту попередньої обробки, другу цифрову обчислювальну систему (ЦОС 2) керування, відображення, гідрологічних розрахунків, підключену до ЦОС 1 двома інтерфейсами, цифро-аналоговий тракт прослуховування, підключений третім інтерфейсом до ЦОС 1 (патент на винахід RU №2225991, МПК G01S 15/00, G01S 7/52). Загальною особливістю перерахованих локаційних пристроїв (РЛС, ГАС), - людино-машинних систем обробки даних, є панорамний індикатор з відміткою яскравості, на який припадає весь об'єм інформації, що представляється операторові для прийняття рішення. У пристрої прототипі з виходу ЦОС 1 на відображення надходять відліки, що нормуються на оцінку середньоквадратичного за М променями значення завади . Відліки обвідної нормального процесу на виході частотно-часової обробки мають релеївський розподіл з одним параметром . Не автоматичне виявлення цілі в часовому стробі оператором включає наступні дії: - оцінювання середнього значення завади M() шляхом візуального усереднювання інтенсивності відміток на індикаторі панорамного відображення з відміткою яскравості; - формування порога - Vo; - порогову обробку порівнянням амплітуди -ої відмітки А()/ з порогом і вироблення рішення в стробі обробки: - -а відмітка є ціль, якщо А()/ - Vo≥0; - -а відмітка - завада, якщо А()/ - Vo>Дярк.прт.≤20 дБ; - проектуванням геометричних об'єктів - образів відміток і координатної сітки з 3-мірного віртуального простору на площину відображення панорамним 3D синтезатором відеоданих. Джерела інформації: 1. Зиновьев А.П., Филиппов Л.И. Введение в теорию сигналов и цепей. - М.: Высшая школа, 1975. - С.125, 126. 2. Колчеданцев А.С. Гидроакустические станции. - Ленинград: Судостроение, 1982. - с. 20, с. 125. 3. Финкельштейн М.И. Основы радиолокации. - М.: Радио и связь, 1983. - с. 210, 246, 247. 4. Алиев Т.М., Вигдоров Д.И., Кривошеев В.П. Системы отображения информации. - М.: Высшая школа, 1988. - с. 52. 5. Иоффе В.К., Корольков В.Г., Сапожков М.А. Справочник по акустике. - М.: Связь, 1979. с. 24. 6. Білоусова В.П., Ільїн І.Г., Сергунова О.П., Котлова В.М. Аналітична геометрія. - К.: Радянська школа, 1957. - с. 152, 153. 7. Гмурман В.Е. Теория вероятностей и математическая статистика. - М.: Высшая школа, 1977. - с. 49. 17 97615 18 19 97615 20 21 97615 22 23 97615 24 25 97615 26 27 97615 28 29 97615 30 31 97615 32 33 97615 34 35 97615 36 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
