Локаційний пристрій

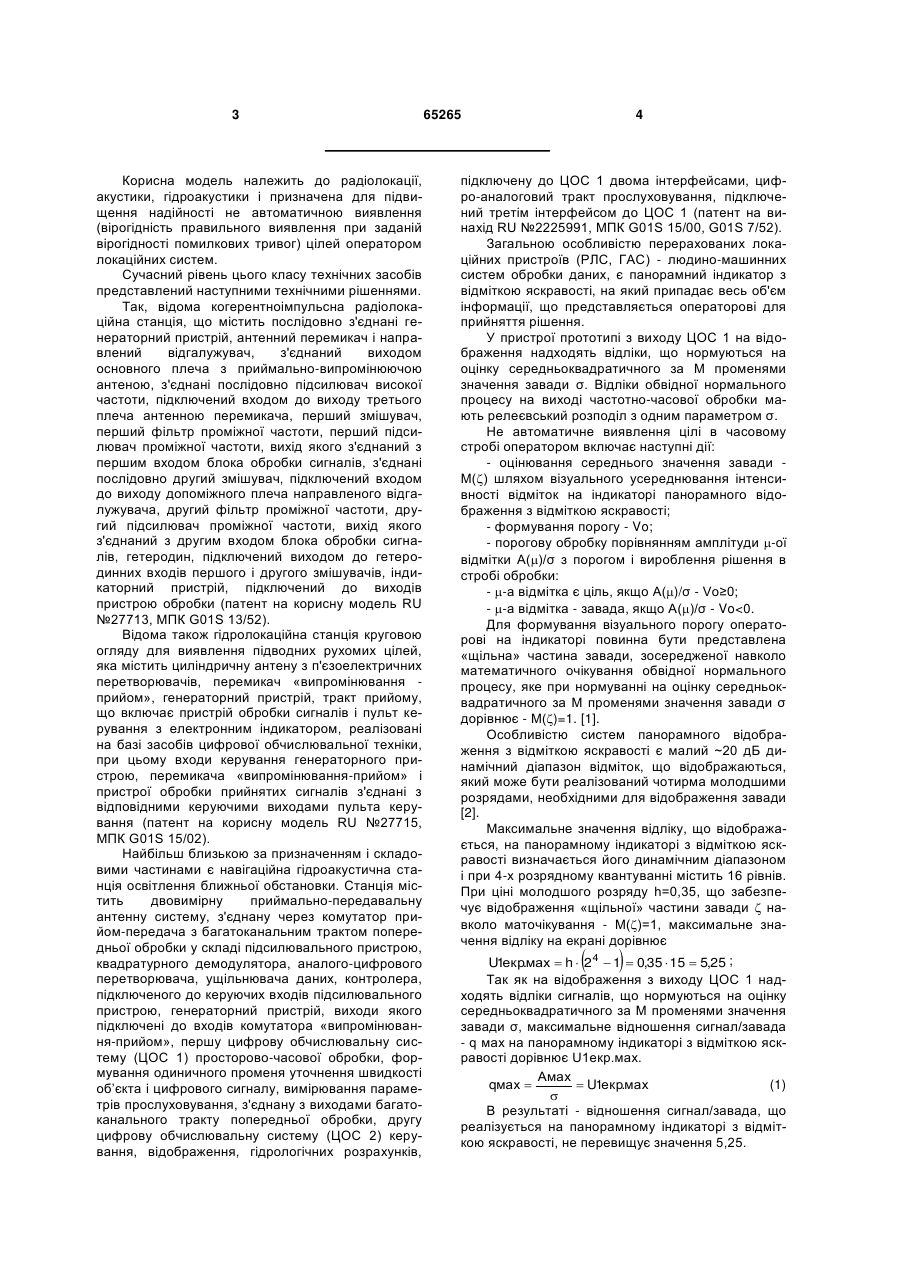

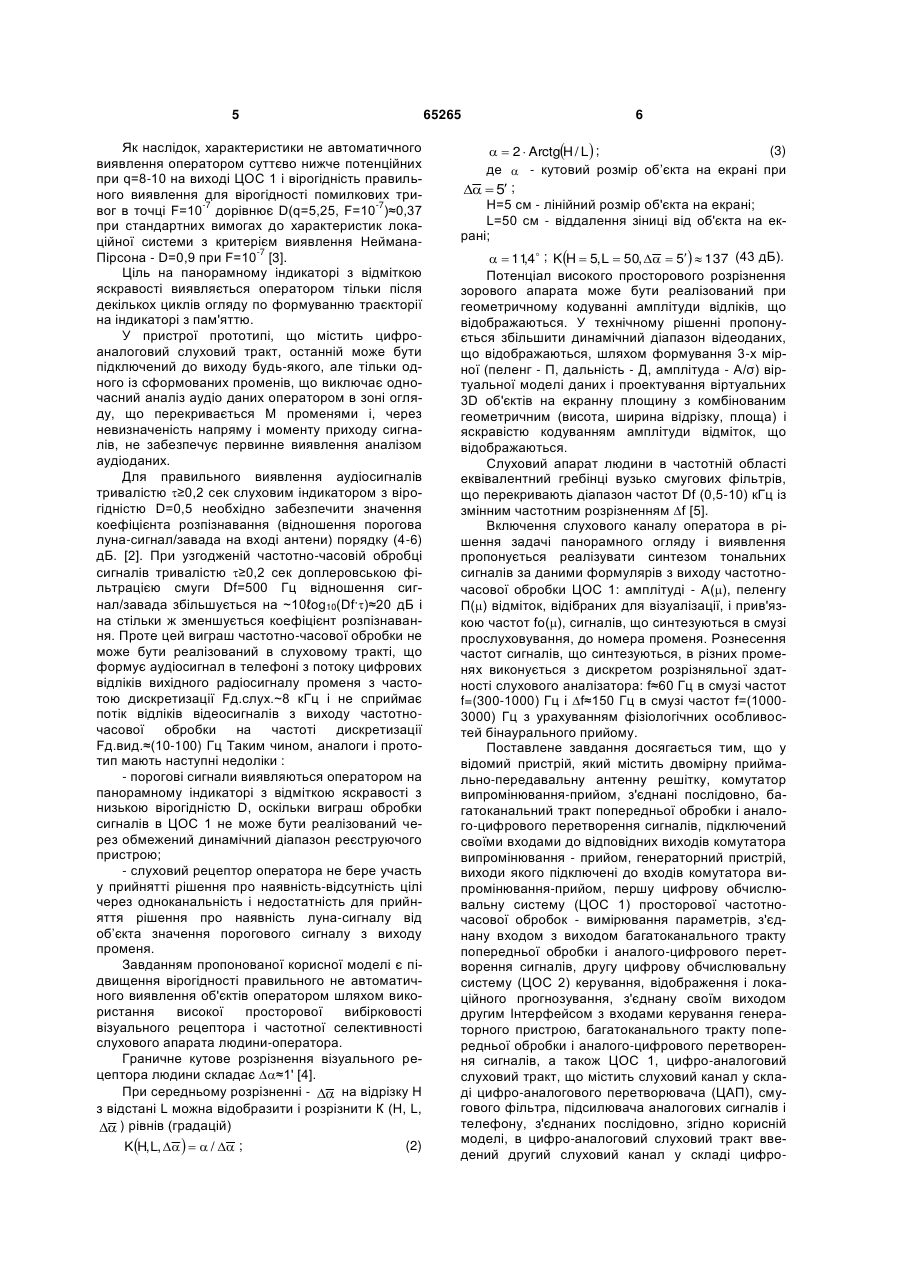

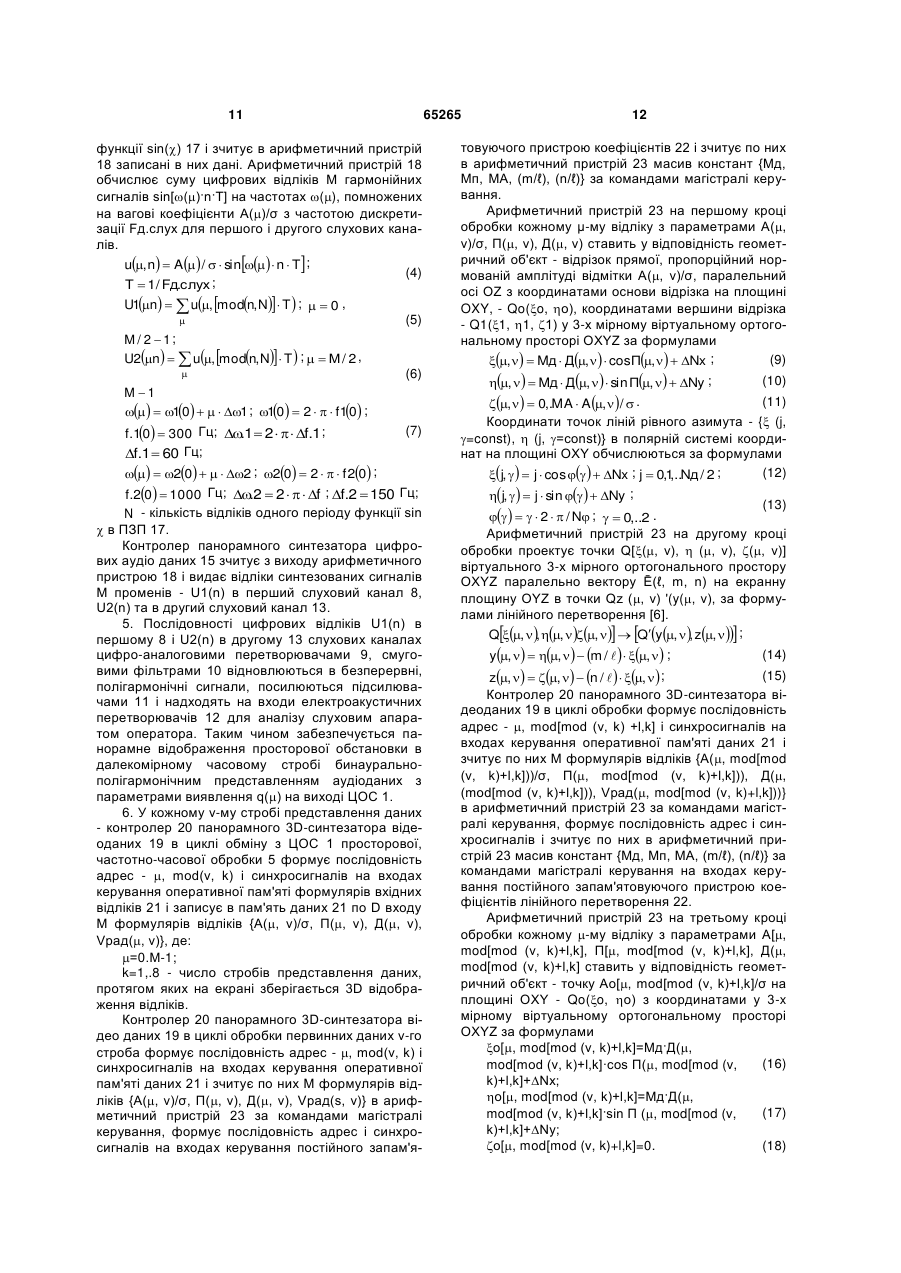

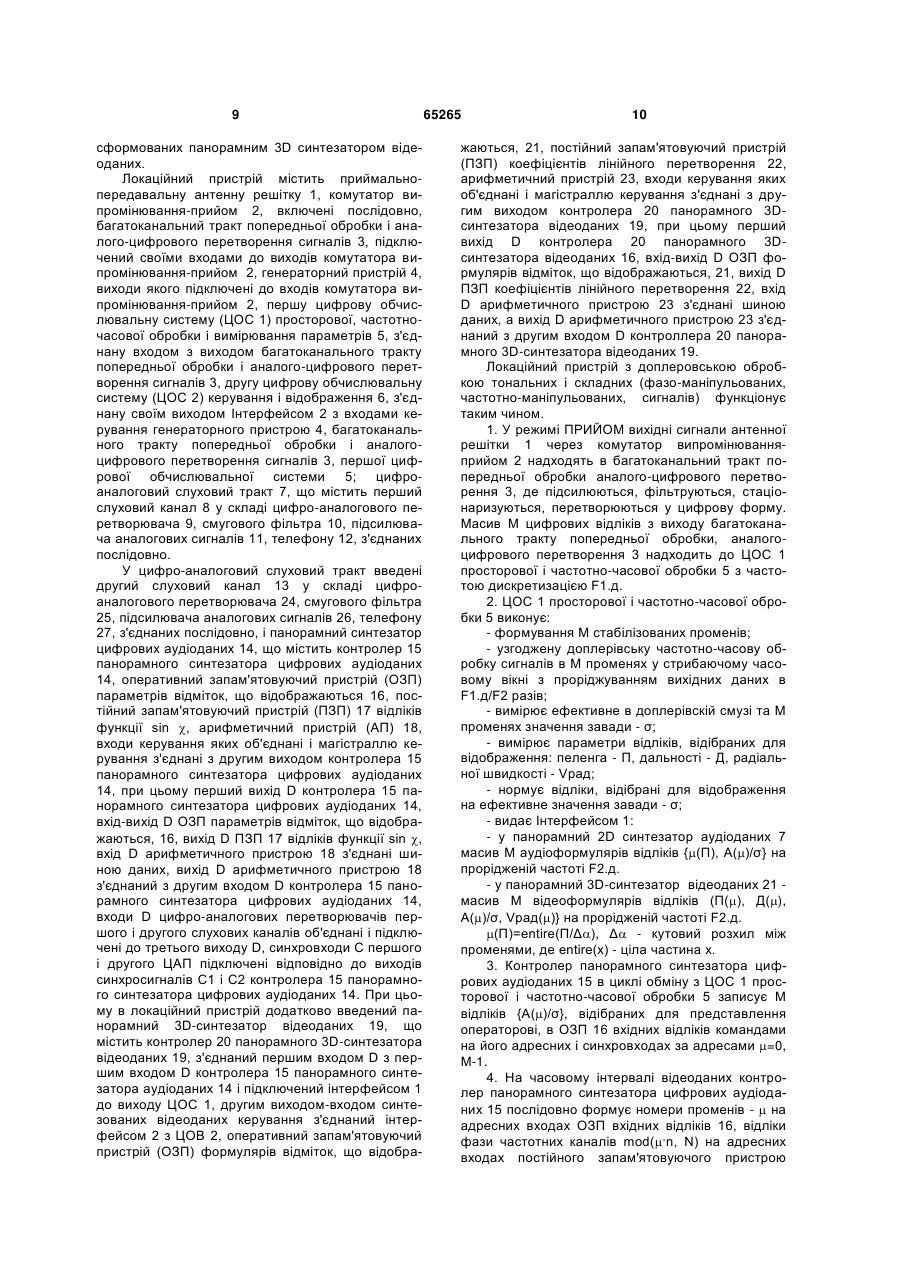

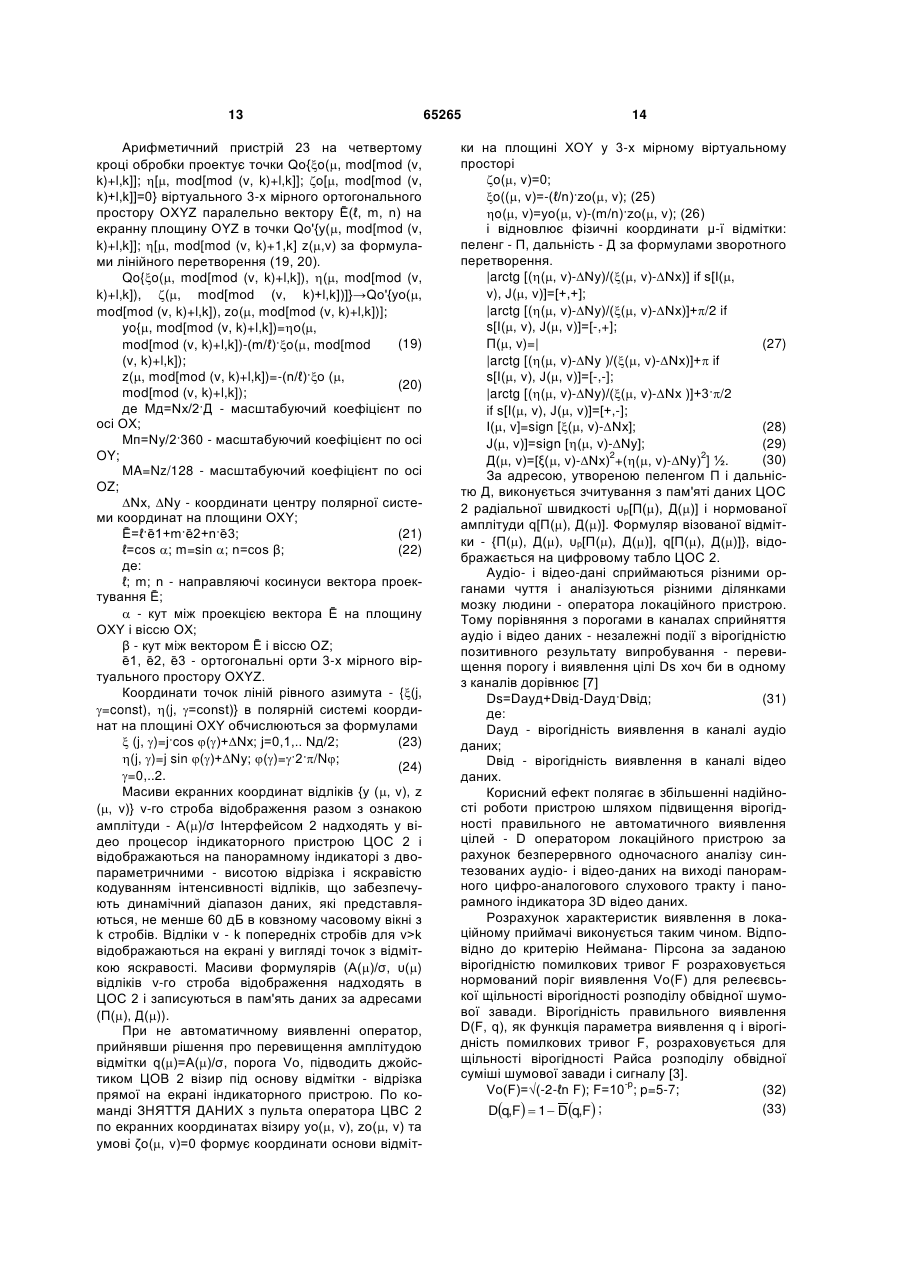

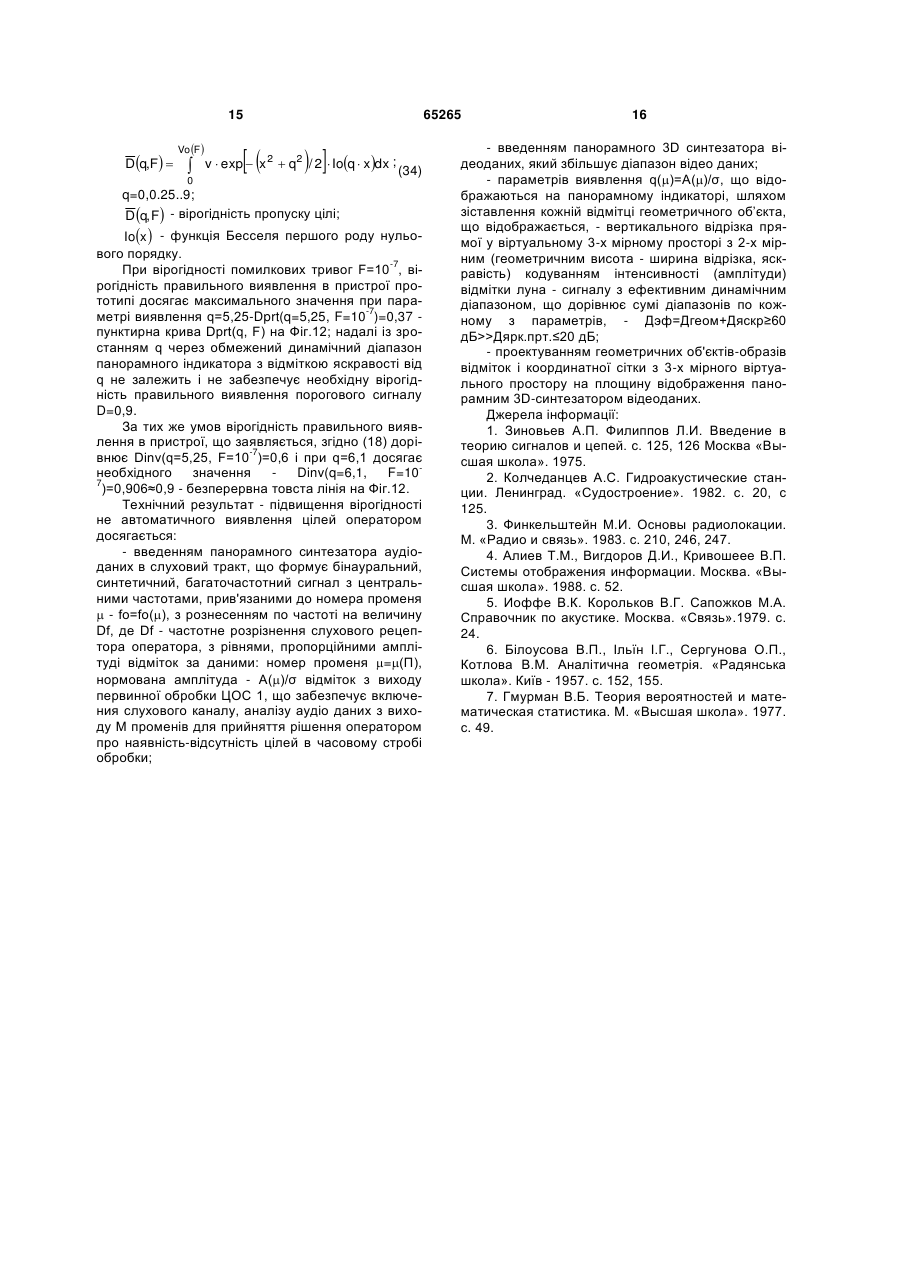

Локаційний пристрій, який містить з'єднані послідовно двомірну приймально-передавальну антенну решітку і комутатор випромінюванняприйом, багатоканальний тракт попередньої обробки і аналого-цифрового перетворення сигналів, підключений своїми входами до відповідних виходів комутатора випромінювання-прийом, генераторний пристрій, виходи якого підключені до входів комутатора випромінювання-прийом, першу цифрову обчислювальну систему (ЦОС 1) просторової частотно-часової обробки і вимірювання параметрів, з'єднану входом з виходом багатоканального тракту попередньої обробки і аналого-цифрового перетворення сигналів, другу цифрову обчислювальну систему (ЦОС 2) керування, відображення і локаційного прогнозування, з'єднану своїм виходом - другим інтерфейсом, з входами керування генераторного пристрою, багатоканального тракту попередньої обробки, аналого-цифрового перетворення сигналів і ЦОС 1, цифро-аналоговий слуховий тракт, що містить слуховий канал у складі цифро-аналогового перетворювача (ЦАП), смугового фільтра, підсилювача аналогових сигналів і телефону, з'єднаних послідовно, який відрізняється тим, що в цифро-аналоговий слуховий тракт введені другий слуховий канал у складі з'єднаних послідовно цифро-аналогового перетворювача, смугового фільтра, підсилювача аналогових сиг 3 Корисна модель належить до радіолокації, акустики, гідроакустики і призначена для підвищення надійності не автоматичною виявлення (вірогідність правильного виявлення при заданій вірогідності помилкових тривог) цілей оператором локаційних систем. Сучасний рівень цього класу технічних засобів представлений наступними технічними рішеннями. Так, відома когерентноімпульсна радіолокаційна станція, що містить послідовно з'єднані генераторний пристрій, антенний перемикач і направлений відгалужувач, з'єднаний виходом основного плеча з приймально-випромінюючою антеною, з'єднані послідовно підсилювач високої частоти, підключений входом до виходу третього плеча антенною перемикача, перший змішувач, перший фільтр проміжної частоти, перший підсилювач проміжної частоти, вихід якого з'єднаний з першим входом блока обробки сигналів, з'єднані послідовно другий змішувач, підключений входом до виходу допоміжного плеча направленого відгалужувача, другий фільтр проміжної частоти, другий підсилювач проміжної частоти, вихід якого з'єднаний з другим входом блока обробки сигналів, гетеродин, підключений виходом до гетеродинних входів першого і другого змішувачів, індикаторний пристрій, підключений до виходів пристрою обробки (патент на корисну модель RU №27713, МПК G01S 13/52). Відома також гідролокаційна станція круговою огляду для виявлення підводних рухомих цілей, яка містить циліндричну антену з п'єзоелектричних перетворювачів, перемикач «випромінювання прийом», генераторний пристрій, тракт прийому, що включає пристрій обробки сигналів і пульт керування з електронним індикатором, реалізовані на базі засобів цифрової обчислювальної техніки, при цьому входи керування генераторного пристрою, перемикача «випромінювання-прийом» і пристрої обробки прийнятих сигналів з'єднані з відповідними керуючими виходами пульта керування (патент на корисну модель RU №27715, МПК G01S 15/02). Найбільш близькою за призначенням і складовими частинами є навігаційна гідроакустична станція освітлення ближньої обстановки. Станція містить двовимірну приймально-передавальну антенну систему, з'єднану через комутатор прийом-передача з багатоканальним трактом попередньої обробки у складі підсилювального пристрою, квадратурного демодулятора, аналого-цифрового перетворювача, ущільнювача даних, контролера, підключеного до керуючих входів підсилювального пристрою, генераторний пристрій, виходи якого підключені до входів комутатора «випромінювання-прийом», першу цифрову обчислювальну систему (ЦОС 1) просторово-часової обробки, формування одиничного променя уточнення швидкості об’єкта і цифрового сигналу, вимірювання параметрів прослуховування, з'єднану з виходами багатоканального тракту попередньої обробки, другу цифрову обчислювальну систему (ЦОС 2) керування, відображення, гідрологічних розрахунків, 65265 4 підключену до ЦОС 1 двома інтерфейсами, цифро-аналоговий тракт прослуховування, підключений третім інтерфейсом до ЦОС 1 (патент на винахід RU №2225991, МПК G01S 15/00, G01S 7/52). Загальною особливістю перерахованих локаційних пристроїв (РЛС, ГАС) - людино-машинних систем обробки даних, є панорамний індикатор з відміткою яскравості, на який припадає весь об'єм інформації, що представляється операторові для прийняття рішення. У пристрої прототипі з виходу ЦОС 1 на відображення надходять відліки, що нормуються на оцінку середньоквадратичного за Μ променями значення завади σ. Відліки обвідної нормального процесу на виході частотно-часової обробки мають релеєвський розподіл з одним параметром σ. Не автоматичне виявлення цілі в часовому стробі оператором включає наступні дії: - оцінювання середнього значення завади Μ() шляхом візуального усереднювання інтенсивності відміток на індикаторі панорамного відображення з відміткою яскравості; - формування порогу - Vo; - порогову обробку порівнянням амплітуди -οϊ відмітки Α()/σ з порогом і вироблення рішення в стробі обробки: - -а відмітка є ціль, якщо Α()/σ - Vo≥0; - -а відмітка - завада, якщо Α()/σ - Vo>Дярк.прт.≤20 дБ; - проектуванням геометричних об'єктів-образів відміток і координатної сітки з 3-х мірного віртуального простору на площину відображення панорамним 3D-синтезатором відеоданих. Джерела інформації: 1. Зиновьев А.П. Филиппов Л.И. Введение в теорию сигналов и цепей. с. 125, 126 Москва «Высшая школа». 1975. 2. Колчеданцев А.С. Гидроакустические станции. Ленинград. «Судостроение». 1982. с. 20, с 125. 3. Финкельштейн М.И. Основы радиолокации. М. «Радио и связь». 1983. с. 210, 246, 247. 4. Алиев Т.М., Вигдоров Д.И., Кривошеее В.П. Системы отображения информации. Москва. «Высшая школа». 1988. с. 52. 5. Иоффе В.К. Корольков В.Г. Сапожков М.А. Справочник по акустике. Москва. «Связь».1979. с. 24. 6. Білоусова В.П., Ільїн І.Г., Сергунова О.П., Котлова В.М. Аналітична геометрія. «Радянська школа». Київ - 1957. с. 152, 155. 7. Гмурман В.Б. Теория вероятностей и математическая статистика. Μ. «Высшая школа». 1977. с. 49. 17 65265 18 19 65265 20 21 65265 22 23 65265 24 25 65265 26 27 65265 28 29 Комп’ютерна верстка А. Рябко 65265 Підписне 30 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
