Пристрій для формування композитних зображень

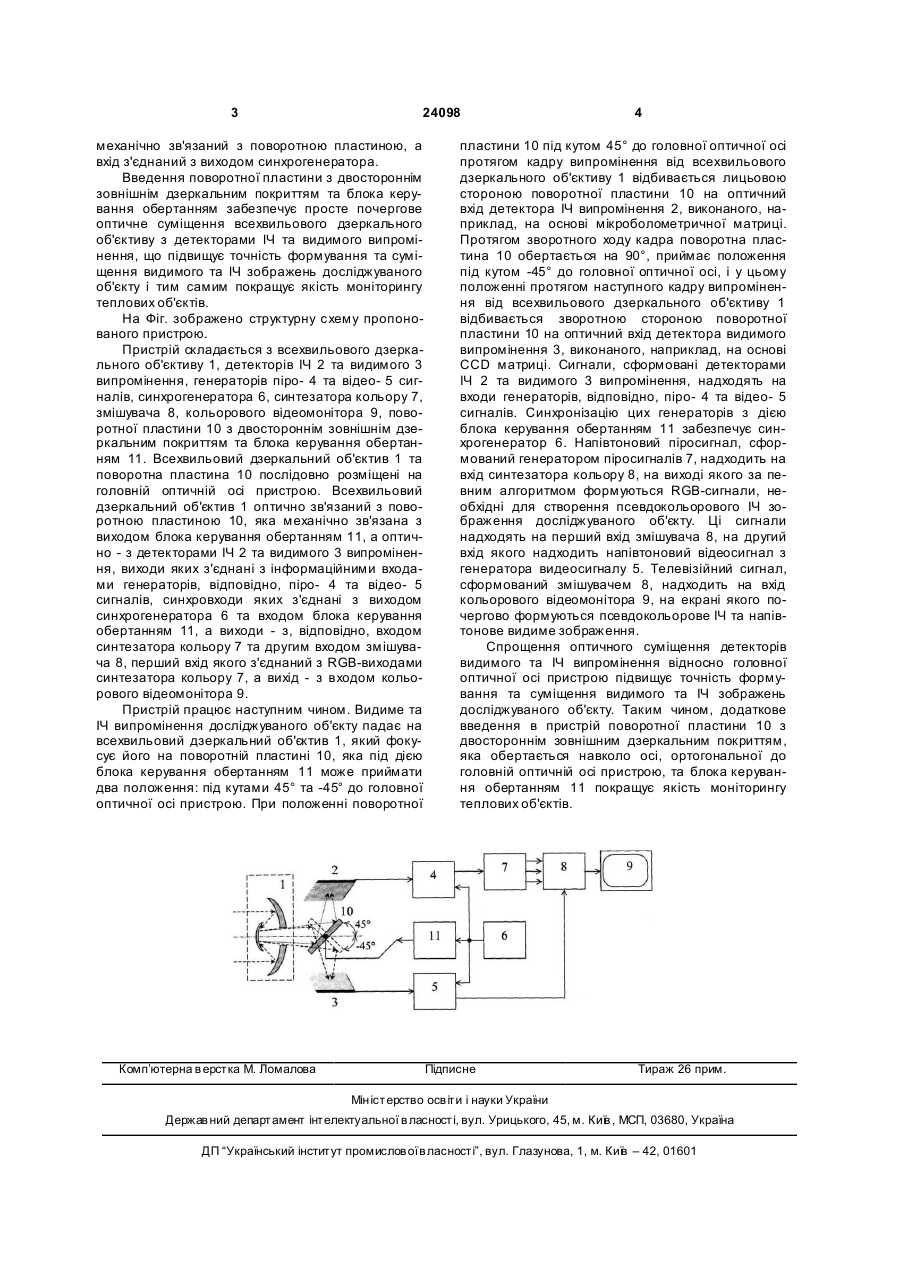

Пристрій для формування композитних зображень, який містить всехвильовий дзеркальний об'єктив, розміщений на головній оптичній осі пристрою, і детектори інфрачервоного та видимого випромінення, виходи яких з'єднані з інформаційними входами генераторів, відповідно, піро- та відеосигналів, синхровходи яких з'єднані з виходом синхрогенератора, причому вихід генератора 3 24098 механічно зв'язаний з поворотною пластиною, а вхід з'єднаний з виходом синхрогенератора. Введення поворотної пластини з двостороннім зовнішнім дзеркальним покриттям та блока керування обертанням забезпечує просте почергове оптичне суміщення всехвильового дзеркального об'єктиву з детекторами ІЧ та видимого випромінення, що підвищує точність формування та суміщення видимого та ІЧ зображень досліджуваного об'єкту і тим самим покращує якість моніторингу теплових об'єктів. На Фіг. зображено структурну схему пропонованого пристрою. Пристрій складається з всехвильового дзеркального об'єктиву 1, детекторів ІЧ 2 та видимого 3 випромінення, генераторів піро- 4 та відео- 5 сигналів, синхрогенератора 6, синтезатора кольору 7, змішувача 8, кольорового відеомонітора 9, поворотної пластини 10 з двостороннім зовнішнім дзеркальним покриттям та блока керування обертанням 11. Всехвильовий дзеркальний об'єктив 1 та поворотна пластина 10 послідовно розміщені на головній оптичній осі пристрою. Всехвильовий дзеркальний об'єктив 1 оптично зв'язаний з поворотною пластиною 10, яка механічно зв'язана з виходом блока керування обертанням 11, а оптично - з детекторами ІЧ 2 та видимого 3 випромінення, виходи яких з'єднані з інформаційними входами генераторів, відповідно, піро- 4 та відео- 5 сигналів, синхровходи яких з'єднані з виходом синхрогенератора 6 та входом блока керування обертанням 11, а виходи - з, відповідно, входом синтезатора кольору 7 та другим входом змішувача 8, перший вхід якого з'єднаний з RGB-виходами синтезатора кольору 7, а вихід - з входом кольорового відеомонітора 9. Пристрій працює наступним чином. Видиме та ІЧ випромінення досліджуваного об'єкту падає на всехвильовий дзеркальний об'єктив 1, який фокусує його на поворотній пластині 10, яка під дією блока керування обертанням 11 може приймати два положення: під кутами 45° та -45° до головної оптичної осі пристрою. При положенні поворотної Комп’ютерна в ерстка М. Ломалова 4 пластини 10 під кутом 45° до головної оптичної осі протягом кадру випромінення від всехвильового дзеркального об'єктиву 1 відбивається лицьовою стороною поворотної пластини 10 на оптичний вхід детектора ІЧ випромінення 2, виконаного, наприклад, на основі мікроболометричної матриці. Протягом зворотного ходу кадра поворотна пластина 10 обертається на 90°, приймає положення під кутом -45° до головної оптичної осі, і у цьому положенні протягом наступного кадру випромінення від всехвильового дзеркального об'єктиву 1 відбивається зворотною стороною поворотної пластини 10 на оптичний вхід детектора видимого випромінення 3, виконаного, наприклад, на основі CCD матриці. Сигнали, сформовані детекторами ІЧ 2 та видимого 3 випромінення, надходять на входи генераторів, відповідно, піро- 4 та відео- 5 сигналів. Синхронізацію цих генераторів з дією блока керування обертанням 11 забезпечує синхрогенератор 6. Напівтоновий піросигнал, сформований генератором піросигналів 7, надходить на вхід синтезатора кольору 8, на виході якого за певним алгоритмом формуються RGB-сигнали, необхідні для створення псевдокольорового ІЧ зображення досліджуваного об'єкту. Ці сигнали надходять на перший вхід змішувача 8, на другий вхід якого надходить напівтоновий відеосигнал з генератора видеосигналу 5. Телевізійний сигнал, сформований змішувачем 8, надходить на вхід кольорового відеомонітора 9, на екрані якого почергово формуються псевдокольорове ІЧ та напівтонове видиме зображення. Спрощення оптичного суміщення детекторів видимого та ІЧ випромінення відносно головної оптичної осі пристрою підвищує точність формування та суміщення видимого та ІЧ зображень досліджуваного об'єкту. Таким чином, додаткове введення в пристрій поворотної пластини 10 з двостороннім зовнішним дзеркальним покриттям, яка обертається навколо осі, ортогональної до головній оптичній осі пристрою, та блока керування обертанням 11 покращує якість моніторингу теплових об'єктів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
