Пристрій, система та спосіб керування обміном інформацією по зворотній лінії зв’язку

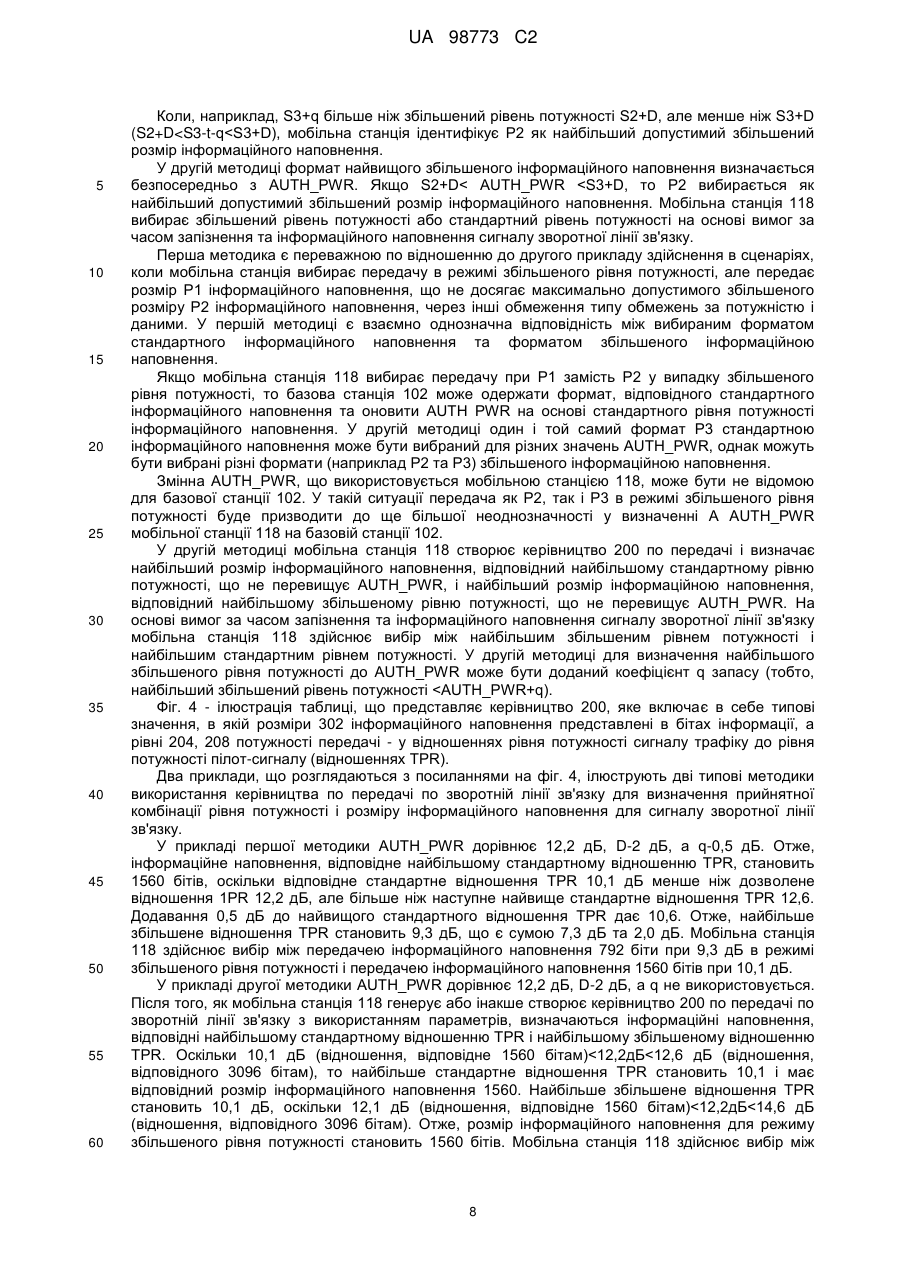

Реферат: Відповідно до типового прикладу здійснення винаходу пропонуються пристрій, система та спосіб ефективного керування ресурсами зворотної лінії зв'язку шляхом забезпечення мобільній станції можливості вибору між передачею інформаційного наповнення при стандартному рівні потужності та передачею меншого інформаційного наповнення при збільшеному рівні потужності. При цьому мобільна станція може автономно вибирати рівень QoS (якості обслуговування) для пакетів фізичного рівня. На основі інформації про передачу по зворотній лінії зв'язку, що приймається від базової станції, мобільна станція одержує керівництво по передачі по зворотній лінії зв'язку, яке визначає рівні потужності і відповідні інформаційні наповнення щонайменше для стандартного рівня обслуговування та підвищеного рівня обслуговування. Мобільна станція вибирає рівень потужності передачі зворотної лінії зв'язку з множини рівнів потужності, які включають в себе щонайменше стандартний рівень потужності передачі зворотної лінії зв'язку, відповідний стандартному розміру інформаційного наповнення, і збільшений рівень потужності передачі зворотної лінії зв'язку, відповідний збільшеному розміру інформаційного наповнення, причому стандартний розмір інформаційного наповнення перевищує збільшений розмір інформаційного наповнення. UA 98773 C2 (12) UA 98773 C2 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується в основному систем зв'язку і, зокрема, пристрою, системи та способу керування ресурсами зворотної лінії зв'язку в системі зв'язку. У багатьох системах бездротового зв'язку використовуються територіально розподілені базові станції для забезпечення підтримки стільників або зон зв'язку, в яких обслуговуюча базова станція падає послуги зв'язку для мобільних станцій в межах зони, яка відповідає обслуговуючій базовій станції. У певних ситуаціях сигнали зворотної лінії зв'язку, що передаються від кожної мобільної станції на базову станцію, впливають на інші сигнали зворотної лінії зв'язку, що передаються від інших мобільних станцій. Взаємні перешкоди та обмеженість ресурсів накладають обмеження на пропускну здатність кожної базової станції, і тому багато систем для поліпшення загальної ефективності системи зв'язку керують ресурсами зворотної лінії зв'язку. Один спосіб керування ресурсами зворотної лінії зв'язку полягає в обмеженні енергії, що передається мобільними станціями. Деякі звичайні системи використовують механізм повторної передачі, що забезпечує можливість точного відновлення та прийому інформації на базових станціях. Обмеження рівня потужності передачі відносно низьким рівнем потужності дозволяє використовувати ресурси зворотної лінії зв'язку ефективно, а повторна передача забезпечує можливість точної реконструкції інформації, що передається. Результатом застосування схеми повторної передачі є збільшена пропускна здатність системи протягом часу зміни характеристик каналів, оскільки при використанні надійного каналу відбувається дострокове завершення повторної передачі. Однак характеристики звичайних систем обмежуються тим, що повторні передачі призводять до збільшення часу запізнення при передачі в каналах зворотної лінії зв'язку. Технічні прийоми керування ресурсами звичайних систем дозволяють мобільній станції передавати сигнал зворотної лінії зв'язку при більш високих відносних рівнях потужності, при яких розміри інформаційного наповнення більші. Однак для відносно невеликих інформаційних наповнень мобільної станції потрібно передавати, як правило, більш низькі відносні рівні потужності, що призводить приблизно до тих самим середніх значень часу запізнення для всіх розмірів інформаційного наповнення. Викладене вище дозволяє зробити висновок про необхідність створення пристрою, системи та способу ефективного керування ресурсами зворотної лінії зв'язку в системі зв'язку, здійснюваного на основі враховування часу запізнення. Короткий опис креслень Фіг. 1 - блок-схема системи зв'язку відповідно до типового прикладу здійснення винаходу. Фіг. 2 - ілюстрація таблиці, що представляє типове керівництво по передачі по зворотній лінії зв'язку, в якому рівні потужності передачі зворотної лінії зв'язку і розміри інформаційного наповнення представлені буквено-цифровими змінними. Фіг. 3 - ілюстрація таблиці, що представляє типове керівництво по передачі по зворотній лінії зв'язку, створене з використанням величини приросту, що приймається від базової станції. Фіг. 4 - ілюстрація таблиці, що представляє керівництво по передачі по зворотній лінії зв'язку, яке включає в себе типові значення, де розміри інформаційного наповнення представлені п бітах, а рівні потужності передачі представлені підношеннями потужності сигналу трафіку до пілот-сигналу (відношеннями TPR). Фіг. 5 - блок-схема послідовності етапів в способі керування ресурсами зворотної лінії зв'язку, що виконується на мобільній станції відповідно до типового прикладу здійснення винаходу. Фіг. 6 - блок-схема послідовності етапів в способі керування ресурсами зворотної лінії зв'язку, що виконується на базовій станції відповідно до типового прикладу здійснення винаходу. Докладний опис переважних прикладів здійснення Відповідно до типового прикладу здійснення винаходу пристрій, система та спосіб забезпечують ефективне керування ресурсами зворотної лінії зв'язку шляхом надання мобільній станції можливості вибору між передачею інформаційного наповнення при стандартному рівні потужності та передачею меншого інформаційного наповнення при збільшеному рівні потужності. У результаті, мобільна станція може автономно вибирати рівень якості обслуговування (QoS) для окремих пакетів на основі вимог по затримці окремих пакетів. На основі інформації про передачу по зворотній лінії зв'язку, що приймається від базової станції, мобільна станція одержує керівництво по передачі по зворотній лінії зв'язку, що визначає рівні потужності і відповідні інформаційні наповнення щонайменше для стандартного рівня обслуговування та підвищеного рівня обслуговування. Мобільна станція вибирає рівень потужності передачі зворотної лінії зв'язку з множини рівнів потужності, що включають в себе щонайменше стандартний рівень потужності передачі зворотної лінії зв'язку, відповідний 1 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 стандартному розміру інформаційного наповнення, і збільшений рівень потужності передачі зворотної лінії зв'язку, відповідний збільшеному розміру інформаційного наповнення, причому стандартний розмір інформаційного наповнення перевищує збільшений розмір інформаційного наповнення. У типовому прикладі здійснення передача сигналів зворотної лінії зв'язку здійснюється відповідно до протоколу гібридного автоматичного запиту на повторну передачу (HARQ). Для ефективного використання ресурсів зворотної лінії зв'язку рівні потужності передачі зворотної лінії зв'язку підтримуються на рівнях, які потребують багаторазових повторних передач для успішної доставки інформаційного наповнення більшості сигналів зворотної лінії зв'язку. Результатом застосування схеми повторної передачі є збільшена пропускна здатність системи протягом часу зміни характеристик каналів, оскільки при використанні надійного каналу відбувається дострокове завершення повторної передачі. Інформаційні наповнення, що пересилаються за допомогою сигналів зворотної лінії зв'язку, які передаються при відносно більш високих рівнях потужності передачі, зазнають меншої кількості повторних передач і в результаті одержують в середньому більш низький час запізнення, ніж інформаційні наповнення, потужності передачі, що передаються при більш низьких рівнях. Вибір конкретного рівня потужності для передачі інформаційного наповнення впливає на кількість необхідних повторних передач для досягнення потрібного коефіцієнта помилок кадрів і таким чином забезпечує механізм для досягнення компромісу між часом запізнення пакета і пропускною здатністю системи. У розподіленій системі, що використовує передачі по зворотній лінії зв'язку (або по висхідній лінії зв'язку), централізованому модулю регламентування на базовій станції не обов'язково повинні бути відомі вимоги за часом запізнення майбутніх пакетів зворотної лінії зв'язку, які будуть передаватися з мобільної станції. На основі доступних ресурсів зворотної лінії зв'язку і загальних вимог мобільної станції по передачі по зворотній лінії зв'язку базова станція призначає дозволені рівні потужності передачі. Відповідно до дозволених меж мобільна станція здійснює вибір між передачею меншого інформаційного наповнення при більш низькому часі запізнення і передачею більшого інформаційного наповнення при більш високому часі запізнення. Отже, мобільна станції автономно вибирає допустиму комбінацію розміру інформаційного наповнення і рівня потужності передачі зворотної лінії зв'язку на основі переважного рівня QoS пакета або рівня QoS обслуговування, встановленого між мобільною станцією та базовою станцією. У типовому прикладі здійснення опис і визначення рівнів потужності передачі зворотної лінії зв'язку, а також керувати цими рівнями здійснюється з точки зору відношень потужності сигналу трафіку до потужності пілот-сигналу (відношень TPR), коли механізм контролю потужності підтримує потужність пілот-сигналу в приймачі на необхідному рівні для достатньої оцінки каналу. Тому відношення ТPR забезпечують коефіцієнт перерахунку для визначення фактичної потужності передачі каналу трафіку. Фахівцям в даній галузі техніки повинно бути очевидно, що в деяких випадках для визначення та опису рівнів потужності передачі можуть бути використані різні інші методики. Крім цього, в деяких випадках може бути забезпечено більше двох цих рівнів обслуговування. У типовому прикладі здійснення індикатор QoS, що передається з мобільної станції на базову станцію через відповідний канал керування, означає вибраний рівень QoS пакета, що передається. На основі індикатора QoS базова станція визначає відношення TPR, що використовується мобільною станцією, яке дозволяє поліпшити ефективність прийому. Розгляд одного або більше типових прикладів здійснення, що описуються в даному винаході, проводиться в умовах цифрової бездротової системи передачі даних. Використання винаходу в цих умовах є переважним, однак різні приклади здійснення винаходу можуть бути включені в різні середовища або конфігурації. У загальному випадку системи, що описуються, можуть бути створені з використанням керованих програмним забезпеченням процесорів, інтегральних схем або дискретної логіки. Дані, інструкції, команди, інформація, сигнали, символи та мікросхеми, посиланнями на які можуть бути забезпечені всі додатки, в переважному варіанті винаходу представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або їх комбінацією. Крім того, блоки, показані на кожній блок-схемі, можуть представляти апаратні засоби або етапи способу, або функції. Зокрема, різні приклади здійснення винаходу можуть бути включені в систему бездротового зв'язку, яка працює відповідно до методики багатостанційного доступу з кодовим розділенням каналів (CDMA), яка була запропонована та описана в різних стандартах, виданих Асоціацією телекомунікаційної індустрії (ТІА) та іншими організаціями зі стандартизації. Такі стандарти включають в себе стандарт ТІА/Е1А-95, стандарт TIA/EIA-IS-2000, стандарт ТМТ-2000, стандарт UMTS та стандарт WCDMA, які всі включені в даний винахід шляхом посилання. Система для 2 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачі даних також детально описана в специфікації "TІA/ EIA/IS-856 cdma2000 High Rate Packet Data Air Interface Specification", включеній в даний винахід шляхом посилання. Копія стандартів може бути одержана внаслідок звернення до Всесвітньої павутини або письмового запиту за адресою ТІА, Standards and Technology Department, 2500 Wilson Boulevard, Arlington, VA 22201, United States of America. Стандарт, який в цілому ідентифікується як стандарт UMTS, включений в даний винахід шляхом посилання, може бути одержаний у відповідному офісі за адресою 3GPP Support Office, 650 Route des Lucioles-Sophia Antipolis, Valbonnc-France. Крім того, один або більше прикладів здійснення винаходу також можуть бути використані застосовно до систем з множинним доступом на основі ортогонального частотного мультиплексування (OFDMA). Ефективність системи OFDMA в зворотній лінії зв'язку обмежена взаємними перешкодами, що приймаються від мобільних телефонів в сусідніх комірках, і базова станція або централізований модуль повинні гарантувати відсутність передач мобільних станцій при рівні потужності, що перевищує необхідний. Базова станція призначає частотні тони, які також називаються піднесучими, і стандартний формат інформаційного наповнення, що передається при заданому відношенні TPR по зворотній лінії зв'язку. Відношення TPR в умовах OFDMA відповідає відношенню потужності тону даних до потужності тону пілот-сигналу. У типовому прикладі здійснення мобільна станція може передати стандартний формат інформаційного наповнення, відповідний призначеному відношенню TPR, або вибрати для передачі збільшений формат інформаційного наповнення при більш низькій швидкості кодування і/або більш низькому ступені модуляції, але при заданому відношенні TPR на призначених піднесучих. Збільшений формат інформаційного наповнення, відповідний стандартному формату інформаційного наповнення, задається обома базовими станціями і мобільною станцією у взаємно однозначній відповідності. Мобільна станція може передавати індикатор QoS, якщо канал керування відповідає передачі пакета по зворотній лінії зв'язку. У випадку повністю регламентованої системи OFDMA стандарту 802.16, виданого Інститутом інженерів з електротехніки та радіоелектроніки (IEEE), мобільній станції не призначається канал керування трафіком в зворотній лінії зв'язку. У таких випадках базова станція може виконувати сліпе детектування при спробі декодувати як стандартний, так і збільшений формати інформаційного наповнення, що передаються при заданому відношенні TPR. Контроль з використанням циклічного надмірного коду дозволяє приймачу базової станції визначити коректність декодованого інформаційного наповнення. На фіг. 1 представлена блок-схема системи 100 зв'язку відповідно до типового прикладу здійснення винаходу. Система 100 зв'язку виконана з можливістю роботи відповідно до будьяких стандартів систем бездротового зв'язку і може бути призначена в типовому прикладі здійснення для передачі голосу, даних або і голосу, і даних. Типова система 100 зв'язку включає в свій склад базові станції 102-104, які забезпечують через лінії 106-116 зв'язку обмін даними і керуючою інформацією між рядом мобільних станцій 118-122 та провідною мережею 126, включаючи комутовану телефонну мережу загального користування і мережу передачі даних. Як описується нижче детальніше, мобільні станції 118-122 та базові станції 102, 104 можуть включати в себе будь-яку кількість компонентів, сприяючих роботі в системі 100 зв'язку. У деяких ситуаціях базова станція 102 може брати участь в обміні інформацією з іншими базовими станціями 104. Базові станції 102-104 і різні вузли керування (не показані) керують різними робочими характеристиками системи 100 зв'язку та організацією ретранслятора 124 між провідною мережею 126 і базовими станціями 102, 104. Ретранслятор 124 включає в свій склад обладнання та інфраструктуру, сприяючі обміну даними та іншою інформацією між провідною мережею 126 і базовими станціями 102, 104. У типовому прикладі здійснення ретранслятор містить щонайменше контролер 128 базових станцій (ВSC). Кожна з базових станцій 102, 104 взаємодіє з мобільними станціями 118-122, які знаходяться всередині зони охоплення конкретної базової станції, за допомогою сигналів 106108 прямої лінії зв'язку та сигналів 110-116 зворотної лінії зв'язку. Сигнали прямої лінії зв'язку, що призначаються для мобільних станцій 118-120, можуть підсумовуватися і формувати сигнал 106 прямої лінії зв'язку. У типовій ситуації, ілюстрованій на фіг. 1, одна базова станція 102 обмінюється інформацією з мобільними станціями 118-122 за допомогою одного сигналу 106 прямої лінії зв'язку, а інша базова станція 104 використовує інший сигнал 108 прямої лінії зв'язку, щоб взаємодіяти з мобільною станцією 122. Пряма лінія зв'язку може мати ряд різних каналів прямої лінії зв'язку типу каналів керування. Канал керування може спільно використовуватися мобільними станціями 118-122 для прийому керуючої інформації. Мобільні станції 118-122 обмінюються інформацією з базовими станціями 102-104 з використанням відповідних сигналів 110, 112, 114 зворотної лінії зв'язку, що передаються з мобільних станцій 118-122 на базові станції 102-104. Сигнал 114 зворотної лінії зв'язку, що призначається для 3 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 однієї базової станції 104, може бути прийнятий і декодований на іншій базовій станції 102. Оскільки мобільні станції 118-122 можуть переміщатися з одного пункту в інший і оскільки умови роботи каналів можуть змінюватися, мобільні станції 118-122 підтримують активний набір базових станцій, які можуть бути використані для зв'язку відповідно до відомих методик. Мобільна станція 118 може включати в свій склад будь-яку комбінацію апаратного, програмного та апаратно-програмного забезпечення, що виконує, як описується в даному винаході, функції мобільних станцій 118-122 і в типовому прикладі здійснення містить приймачпередавач 136, контролер 138 та пам'ять 140. Функції та операції блоків мобільної станції, представлених на фіг. 1, можуть бути реалізовані на будь-якій кількості пристроїв, схем або програмних засобів. Два або більше функціональних блоків можуть бути інтегровані в одному пристрої, і функції, що описуються як такі, що виконуються в будь-якому одному пристрої або блоці, можуть бути реалізовані на декількох пристроях. Наприклад, деякі процеси прийому або передачі можуть виконуватися контролером 138. Мобільна станція 118 включає в свій склад радіоприймач-передавач 136, сконфігурований з можливістю обміну інформацією з базовими станціями 102-104 відповідно до протоколів конкретної системи 100 зв'язку. Приймач-передавач136 включає в свій склад в типовому прикладі здійснення передавач та приймач. Обмін радіочастотними сигналами здійснюється за допомогою однієї або більше антен 142. Радіоприймач-передавач 136 модулює, посилює і передає сигнали зворотної лінії зв'язку через зворотну лінію зв'язку, а приймає і демодулює сигнали 106 прямої лінії зв'язку, що передаються базовою станцією 102, через пряму лінію зв'язку. Контролер 138 являє собою будь-який процесор, мікропроцесор, комп'ютер, мікрокомп'ютер або комбінацію процесорів, прийнятну для виконання функцій керування та обчислення мобільної станції 118, що описується в даному винаході, і сприяючу загальному функціональному призначенню мобільної станції 118. Код програмного забезпечення, який працює на контролері 138, реалізовує в типових прикладах здійснення етапи способу обробки сигналів та виконання функцій керування зворотною лінією зв'язку. Пам'ять 140 являє собою будь-яку прийнятну пам'ять для зберігання величин, параметрів, коду програмного забезпечення та іншої інформації відповідно до відомих методик. Пам'ять 140 може бути реалізована, наприклад, у вигляді інтегральної схеми (1С). Базова станція 102 може включати в свій склад будь-яку комбінацію апаратного, програмного та апаратно-програмного забезпечення, що виконує функції базових станцій 102-104. Функції та операції блоків, представлених на фіг. 1, можуть бути реалізовані на будь-якій кількості пристроїв, схем або програмних засобів. Два або більше функціональних блоків можуть бути інтегровані в одному пристрої і функції, що описуються як такі, що виконуються в будь-якому одному пристрої або блоці, можуть бути реалізовані на декількох пристроях. Наприклад, деякі процеси прийому або передачі можуть виконуватися контролером 132. Базова станція включає в свій склад радіоприймач-передавач 130, сконфігурований для обміну інформацією з мобільними станціями 118-122 відповідно до протоколів конкретної системи 100 зв'язку. Приймач-передавач 130 включає в свій склад приймач та передавач. Обмін радіочастотними сигналами здійснюється за допомогою антени 144, яка в деяких випадках може включати в себе сектори. Радіоприймач-передавач 130 модулює, посилює та передає сигнали через пряму лінію зв'язку, а приймає та демодулює сигнали зворотної лінії зв'язку, що передаються мобільними станціями 118-120, через зворотну лінію зв'язку. Контролер 132 являє собою будь-який процесор, мікропроцесор, комп'ютер, мікрокомп'ютер або комбінацію процесорів, прийнятну для виконання функцій керування та обчислення базової станції 102, що описується в даному винаході, і сприяючу загальному функціональному призначенню базової станції 102. Код програмного забезпечення, який працює на контролері 132, реалізовує в типових прикладах здійснення етапи способу обробки сигналів та виконання функцій керування зворотною лінією зв'язку. Пам'ять 134 являє собою будь-яку прийнятну пам'ять для зберігання величин, параметрів, коду програмного забезпечення та іншої інформації відповідно до відомих методик. Пам'ять 134 може бути реалізована, наприклад, у вигляді інтегральної схеми (ІС). Базові станції 102-104 передають керуючі команди за допомогою сигналів 106, 108 прямих лінії зв'язку на мобільні станції 118-122. Керуючі команди можуть включати в себе будь-яку кількість параметрів, величин, бітів або іншу інформацію відповідно до конкретного стандарту зв'язку, що використовується в системі 100 зв'язку. У типовому прикладі здійснення керуючі команди включають в себе параметри керування зворотною лінією зв'язку, що забезпечують мобільну станцію 118 інформацією, достатньою для визначення дозволеного рівня потужності 4 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 зворотної лінії зв'язку (дозволеного відношення TPR). Приклади параметрів керування зворотною лінією зв'язку включають в себе команди регулювання швидкості передачі та повідомлення про призначення інформаційного наповнення. Дозволений рівень потужності зворотної лінії зв'язку (дозволене відношення TPR) являє собою максимальну потужність зворотної лінії зв'язку, що допускається базовою станцією 102, і забезпечує базову станцію 102 механізмом для регулювання впливу перешкод від передач зворотної лінії зв'язку на інші передачі зворотної лінії зв'язку з інших мобільних станцій 120, 122. У доповнення до дозволеного рівня потужності зворотної лінії зв'язку типу дозволеного відношення потужності сигналу трафіку до потужності пілот-сигналу (дозволеного відношення TPR) базова станція 102 доставляє іншу інформацію про передачу по зворотній лінії зв'язку типу параметрів передачі зворотної лінії зв'язку, які включають в себе інформацію, що дозволяє мобільній станції 118 підтримувати керівництво по передачі по зворотній лінії зв'язку. Для доставки параметрів передачі зворотної лінії зв'язку можуть бути використані будь-які з декількох методик. Наприклад, на мобільну станцію 118 можуть передаватися представлення параметрів передачі зворотної лінії зв'язку. Приклади систем зв'язку з можливістю підтримки такого механізму включають в себе повністю регламентовані системи зв'язку СОМА та OFDMA. У деяких випадках, наприклад в системах CDMA з регулюванням швидкості передачі, може передаватися тільки обмежена інформація типу індикаторів змін параметрів передачі зворотної лінії зв'язку. Крім того, індикатори передачі зворотної лінії зв'язку, що приймаються на мобільній станції 118, можуть ідентифікувати набір параметрів, які зберігаються в пам'яті 140. Незважаючи на те, що керівництво по передачі по зворотній лінії зв'язку може підтримуватися з використанням будь-якої з декількох методик, в типовому прикладі здійснення мобільна станція 118 підтримує в пам'яті 140 величини, які зв'язують відношення потужності сигналу трафіку до потужності пілот-сигналу (з відношеннями TPR) з інформаційними наповненнями зворотної лінії зв'язку. Як описується нижче детальніше з посиланнями на фіг. 24, керівництво по передачі по зворотній лінії зв'язку зв'язує рівні потужності типу значень відношення TPR щонайменше для двох рівнів якості обслуговування (QoS). У типовому прикладі здійснення множина стандартних значень відношення TPR відповідає розмірам інформаційного наповнення для стандартних передач і множина збільшених значень відношення TPR відповідає розмірам інформаційного наповнення для передач при збільшеному рівні потужності. Збільшені значення відношення TPR, як правило, перевищують стандартні значення відношення TPR для відповідних розмірів інформаційного наповнення. На основі розміру інформаційного наповнення сигналу зворотної лінії зв'язку і дозволеного відношення TPR мобільна станція 118 вибирає для передачі сигналу зворотної лінії зв'язку або стандартне відношення TPR або збільшене підношення TPR. Незважаючи на можливість використання різних критеріїв для вибору відношення TPR, мобільна станція 118 вибирає відношення TPR відповідно до найбільш сумісної комбінації часу запізнення і розміру інформаційного наповнення. Наприклад, мобільна станція 118 може вибрати стандартне відношення TPR, коли конкретне інформаційне наповнення являє собою відносно великий файл FTP (протоколу передачі файлів) і допускається більш високий час запізнення. З іншого боку, мобільна станція 118 може вибрати збільшене відношення TPR, коли інформаційне наповнення являє собою короткий пакет і коли переважним є низький час запізнення. Перевага низькому часу запізнення часто віддається в додатках реального часу типу відеододатків. При виборі рівня потужності передачі зворотної лінії зв'язку мобільна станція 118 ідентифікує найвищий стандартний рівень потужності і найвищий збільшений рівень потужності, які задовольняють вимоги по дозволеному рівню потужності передачі зворотної лінії зв'язку (AUTH_PWR), і оцінює відповідні розміри інформаційного наповнення з урахуванням поточних переваг розміру інформаційного наповнення і часу запізнення. У типовому прикладі здійснення найвище стандартне відношення TPR і найвище збільшене відношення TPR відповідають відношенням TPR, які зв'язані з інформаційним наповненням і використовуються мобільною станцією 118 для необхідної якості обслуговування при передачі інформаційного наповнення. Отже, найвищий стандартний рівень потужності ідентифікується як стандартний рівень потужності (стандартне відношення TPR), відповідний формату інформаційного наповнення, який не перевищує дозволений рівень потужності. Найвищий збільшений рівень потужності ідентифікується як збільшений рівень потужності (збільшене відношення TPR), відповідний формату інформаційного наповнення, і цей рівень не перевищує суми стандартного рівня потужності (стандартного відношення TPR) і коефіцієнта запасу (q). Коефіцієнт запасу забезпечує запас регулювання по відношенню до найвищого стандартного відношення TPR, в межах якого мобільній станції 118 дозволено передавати сигнал зворотної лінії зв'язку в режимі збільшеного рівня потужності. Тому запас регулювання забезпечує механізм для зменшення 5 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 60 ефектів квантування, коли системою зв'язку 100 визначається обмежена кількість форматів інформаційного наповнення. Вибір збільшеного відношення TPR після визначення стандартного відношення TPR дозволяє системі 100 підтримувати контрольну точку для оновлення дозволеного відношення TPR. Тому в системах зв'язку, що використовують процес визначення швидкості передачі, зберігається алгоритм для вибору стандартного інформаційного наповнення, і мобільна станція 118 може передавати інформаційне наповнення при збільшеному рівні потужності після ідентифікації стандартного інформаційного наповнення процесом визначення швидкості передачі. За деяких обставин найвищий збільшений рівень потужності безпосередньо ідентифікується як збільшений рівень потужності, відповідний інформаційному наповненню, який є більш низьким, ніж максимальний дозволений рівень потужності. Фіг. 2 - ілюстрація таблиці, що представляє типове керівництво 200 по передачі по зворотній лінії зв'язку, в якому рівні потужності передачі зворотної лінії зв'язку і розміри інформаційного наповнення представлені буквено-цифровими змінними. Керівництва 200 по передачі по зворотній лінії зв'язку визначають відношення між допустимими рівнями (204, 208) потужності передачі та множиною розмірів 202, 206 інформаційного наповнення щонайменше для двох класів QoS (якості обслуговування). Як розглядається нижче, в типовому прикладі здійснення керівництво 200 по передачі по зворотній лінії зв'язку визначає рівні (204, 208) потужності передачі у вигляді відношень рівня потужності сигналу трафіку до рівня потужності пілотсигналу (відношення TPR) для стандартного рівня обслуговування і для підвищеного рівня обслуговування для декількох рівнів 204, 208 потужності передачі зворотної лінії зв'язку. "Інформаційне наповнення" відноситься до визначеного числа бігів інформації, підданої кодуванню і модуляції відповідно до деякого відомого формату і передачі по каналу трафіку, такому як канал передачі пакетованих даних (PDCH). Інформаційне наповнення може бути визначене будь-якою комбінацією параметрів, яка означає число бітів в інформаційному наповненні, швидкість передачі коду, ступінь модуляції або CRC (циклічний надмірний код). Однак будь-яка кількість рівнів 204, 208 потужності передачі та розмірів 202, 206 інформаційного наповнення може бути визначена в будь-якому з декількох форматів і відношень і будь-якій з декількох одиниць залежно від реалізації конкретної системи 100 зв'язку. Таблиця на фіг. 2 включає в себе набір стандартних розмірів 202 інформаційного наповнення і набір збільшених розмірів 206 інформаційного наповнення. У типовому прикладі здійснення одиничний набір розмірів інформаційного наповнення ставиться у відповідність набору стандартних рівнів 204 потужності і набору збільшених рівнів 208 потужності, так що кожний розмір інформаційного наповнення відповідає стандартному рівню потужності і збільшеному рівню потужності. У типовому прикладі здійснення значення кожного стандартного рівня потужності менше відповідного значення збільшеного рівня потужності для одного і того ж розміру інформаційного наповнення. Незважаючи на те, що типове керівництво 200 по передачі по зворотній лінії зв'язку ілюстроване як таблиці, керівництво 200 може бути реалізоване і виконане будь-яким з декількох шляхів і співвідношення між різними значеннями можуть підтримуватися в пам'яті не обов'язково як матриця. Як описується вище, мобільна станція 118 підтримує дозволений рівень потужності передачі зворотної лінії зв'язку (AUTH_PWR), який може бути підданий передачі, модифікуванню, оновленню або іншим діям, що визначаються базовою станцією 102. Мобільній станції 118 дозволяється передача сигналу зворотної лінії зв'язку на будь-якому рівні потужності, що не перевищує дозволений рівень потужності передачі зворотної лінії зв'язку, і це задовольняє вимоги, що визначаються керівництвом по передачі по зворотній лінії 200 зв'язку для розміру 202, 206 інформаційного наповнення і потужності 204, 208 передачі зворотної лінії зв'язку. У системах з ортогональними передачами по зворотній лінії зв'язку сигнал зворотної лінії зв'язку використовує призначений кодовий простір як швидкість передачі даних, яка відповідає піднесучим, призначеним мобільній станції в системі OFDMA. Фахівцям в даній галузі техніки повинна бути очевидна можливість прикладення різних прийнятних методик для доставки інформації про передачу по зворотній лінії зв'язку на мобільні станції 118 на основі відомих методик застосовно до ідей даного винаходу. Як вказано вище, базова станція 102 передач через пряму лінію зв'язку керуючу інформацію, яка включає в себе інформацію про передачу по зворотній лінії зв'язку, що використовується для забезпечення підтримки керівництва 200 по передачі по зворотній лінії зв'язку. Будь-яка комбінація індикаторів, індикаторів настройки і величин, що передаються, також як і величин, що зберігаються на мобільній станції 118, може бути використана для генерації керівництва 200 по передачі по зворотній лінії зв'язку. Наприклад, передача величин, що представляють параметри передачі зворотної лінії зв'язку, може здійснюватися безпосередньо з базової станції 102 на 6 UA 98773 C2 5 10 15 20 25 30 35 40 45 50 55 мобільну станцію 118 при кожній зміні або кожній генерації керівництва 200. У деяких випадках може здійснюватися передача тільки змінних величин. В інших ситуаціях інформація, що передається з базової станції 102, може включати в себе тільки величини різниці встановлення співвідношення між збільшеним рівнем потужності і стандартним рівнем потужності для одного і того самого розміру інформаційного наповнення. У типовому прикладі здійснення одиничні набори розмірів 202, 206 інформаційного наповнення є статичними і не регулюються інформацією, що передається базовою станцією. Крім того, керівництво 200 по передачі по зворотній лінії зв'язку визначається значеннями за умовчанням до застосування параметрів передачі зворотної лінії зв'язку, що приймаються від базової станції. Одна з типових методик для створення керівництва 200 по передачі по зворотній лінії зв'язку включає в себе створення набору розмірів інформаційного наповнення і стандартних рівнів потужності відповідно до відомих методик та одержання набору збільшених рівнів 208 потужності передачі з параметрів зворотної лінії зв'язку, що приймаються від базової станції 102. Фіг. 3 - ілюстрація таблиці, що представляє типове керівництво 200 по передачі по зворотній лінії зв'язку, створене з використанням величини D приросту, що приймається від базової станції 102. Величина D приросту означає різницю між стандартним рівнем 204 потужності передачі і збільшеним рівнем 208 потужності передачі для відповідного розміру 302 інформаційного наповнення. Розгляд змінних, наприклад, в третьому рядку таблиці на фіг. 3 показує, що рівень S3 потужності відповідає розміру Р3 інформаційного наповнення. Збільшений рівень 208 потужності для розміру Р3 інформаційною наповнення дорівнює сумі S3 та D (S3 і D). У доповнення до параметрів зворотної лінії зв'язку, які необхідні для створення керівництва 200, базова станція 102 передає іншу інформацію про передачу по зворотній лінії зв'язку, що дозволяє мобільній станції 118 визначити прийнятний рівень потужності передачі для сигналу зворотної лінії зв'язку. Приклад додаткової інформації про зворотну лінію зв'язку включає в себе запас (q) регулювання потужності, який означає запас регулювання по підношенню до найвищого стандартного рівня потужності нижче дозволеного рівня потужності, в межах якого мобільна станція 118 може здійснювати передачу в режимі збільшеного рівня потужності. У деяких випадках значення q та D змінюються при різних розмірах інформаційного наповнення, однак в типовому прикладі здійснення q та D є постійними. Інші способи генерації збільшених рівнів 208 потужності можуть включати в себе інші параметри, які забезпечують прийнятні співвідношення між розмірами інформаційного наповнення та рівнями 204, 208 потужності. У деяких ситуаціях, наприклад, параметри зворотної лінії зв'язку можуть включати в себе величину R зменшення інформаційного наповнення, яка означає зменшення розміру інформаційного наповнення зі стандартного розміру інформаційною наповнення до збільшеного розміру інформаційного наповнення, відповідного конкретному рівню потужності. Для створення та підтримання керівництва 200 по передачі по зворотній лінії зв'язку може бути використана будь-яка з декількох методик. Безпосередньо нижче розглядаються дві типові методики. У першій типовій методиці мобільна станція 118 підтримує: змінну AUTН_PWR, яка представляє рівень потужності передачі зворотної лінії зв'язку, дозволений базовою станцією 102. Базова станція 102 може встановлювати і змінювати AUTН_PWR за допомогою будь-якої комбінації дозволяючого повідомлення та повідомлення про регулювання швидкості передачі. Па основі AUTН_PWR мобільна станція 118 визначає формат інформаційного наповнення, який є дозволеним для стандартного режиму, з використанням керівництва 200. Прийнятний спосіб для визначення формату інформаційного наповнення включає в себе етап визначення найвищого інформаційного наповнення, яке відповідає стандартному рівню потужності, не перевищуючому AUTН_PWR. Коли, наприклад, AUTН_PWR більше ніж S3, але менше ніж S4 (S3< AUTН_PWR
