Пристрій для виготовлення поглинаючого виробу і спосіб виготовлення такого виробу

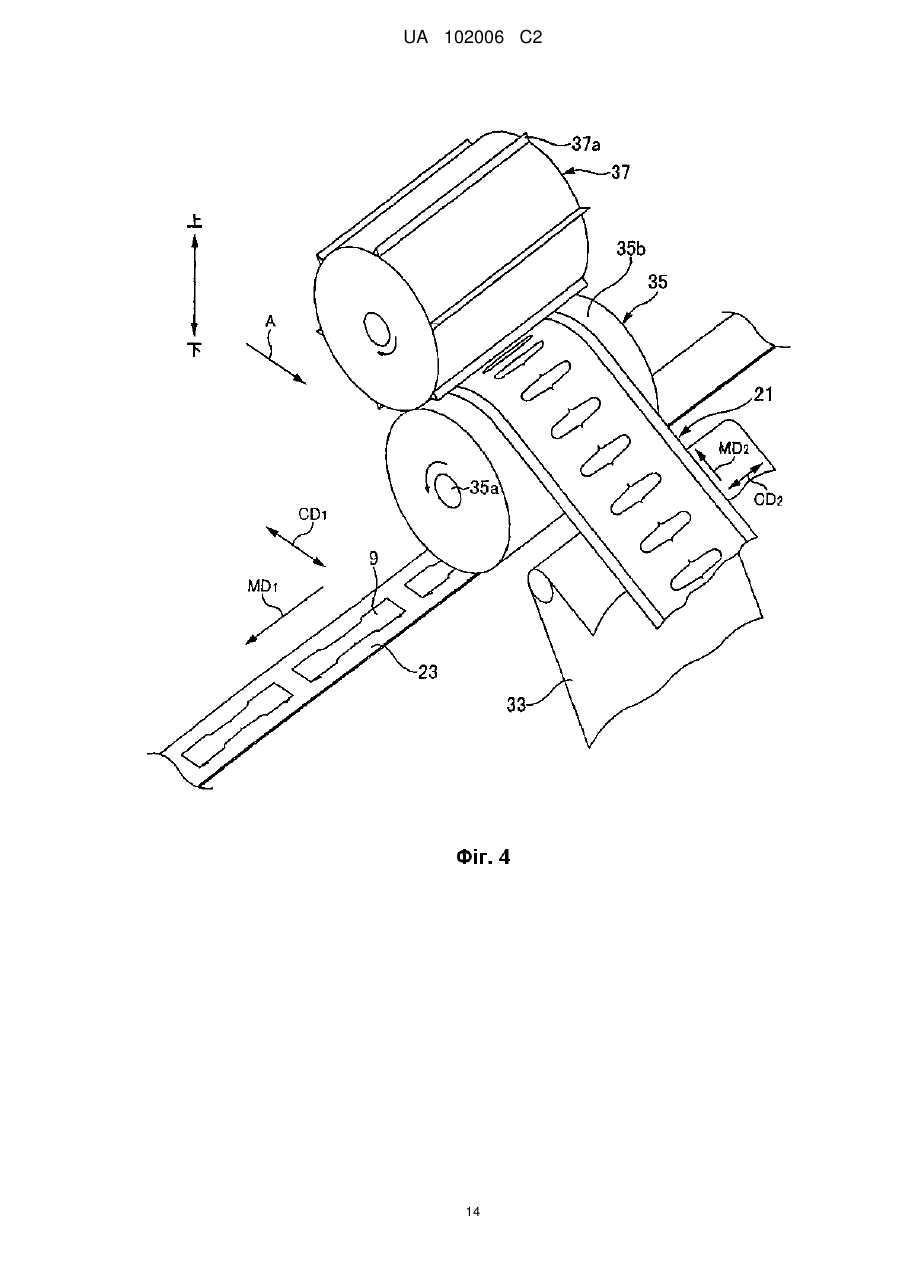

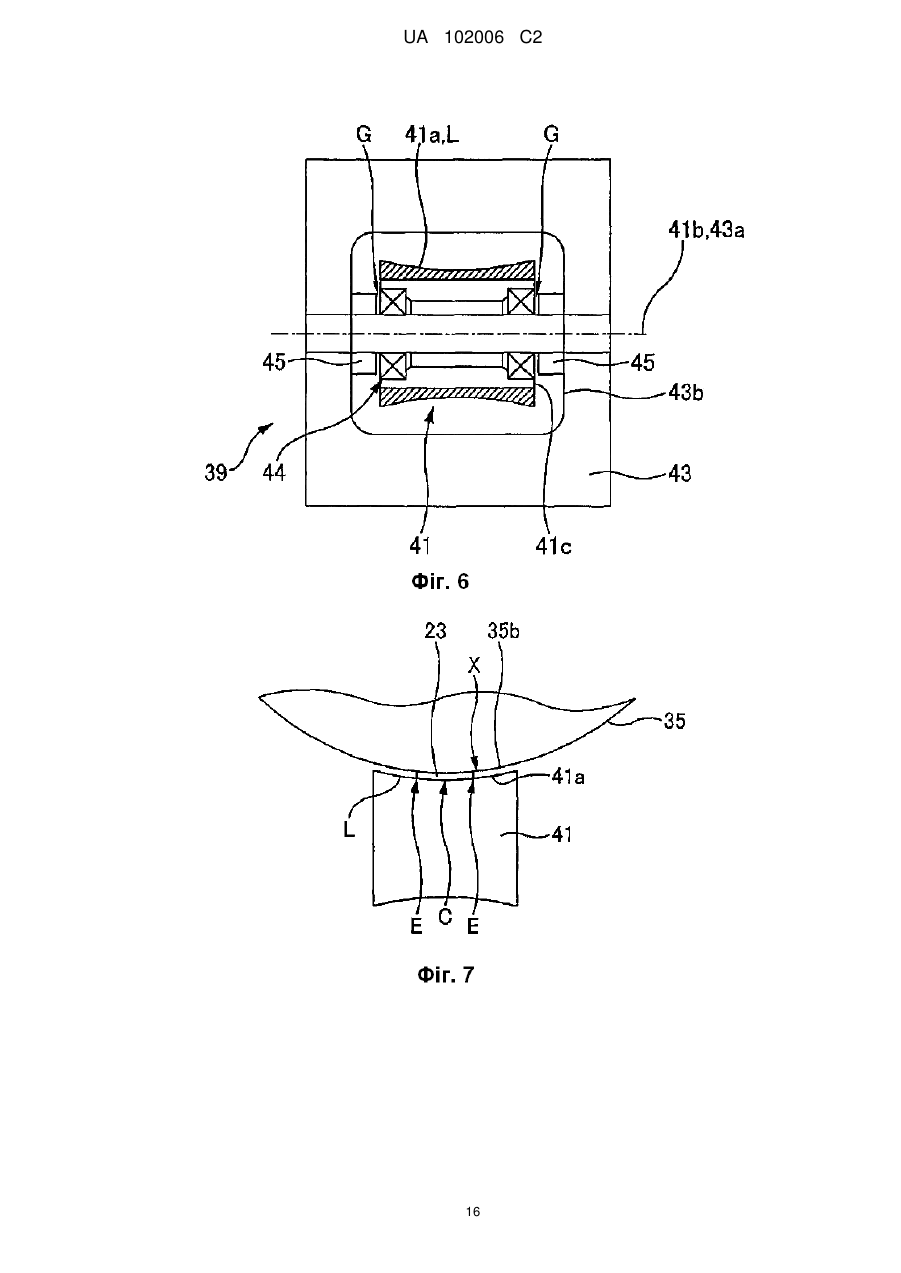

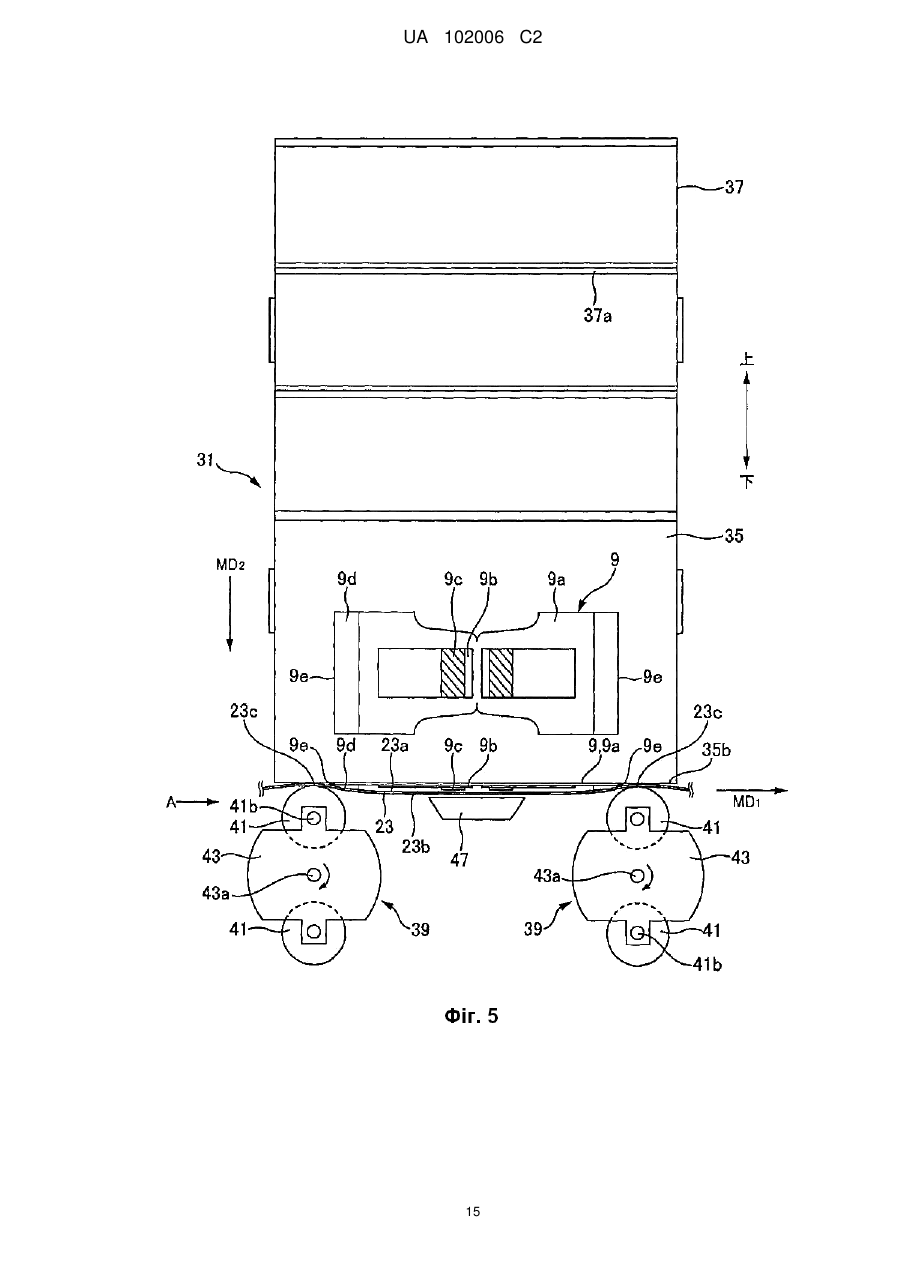

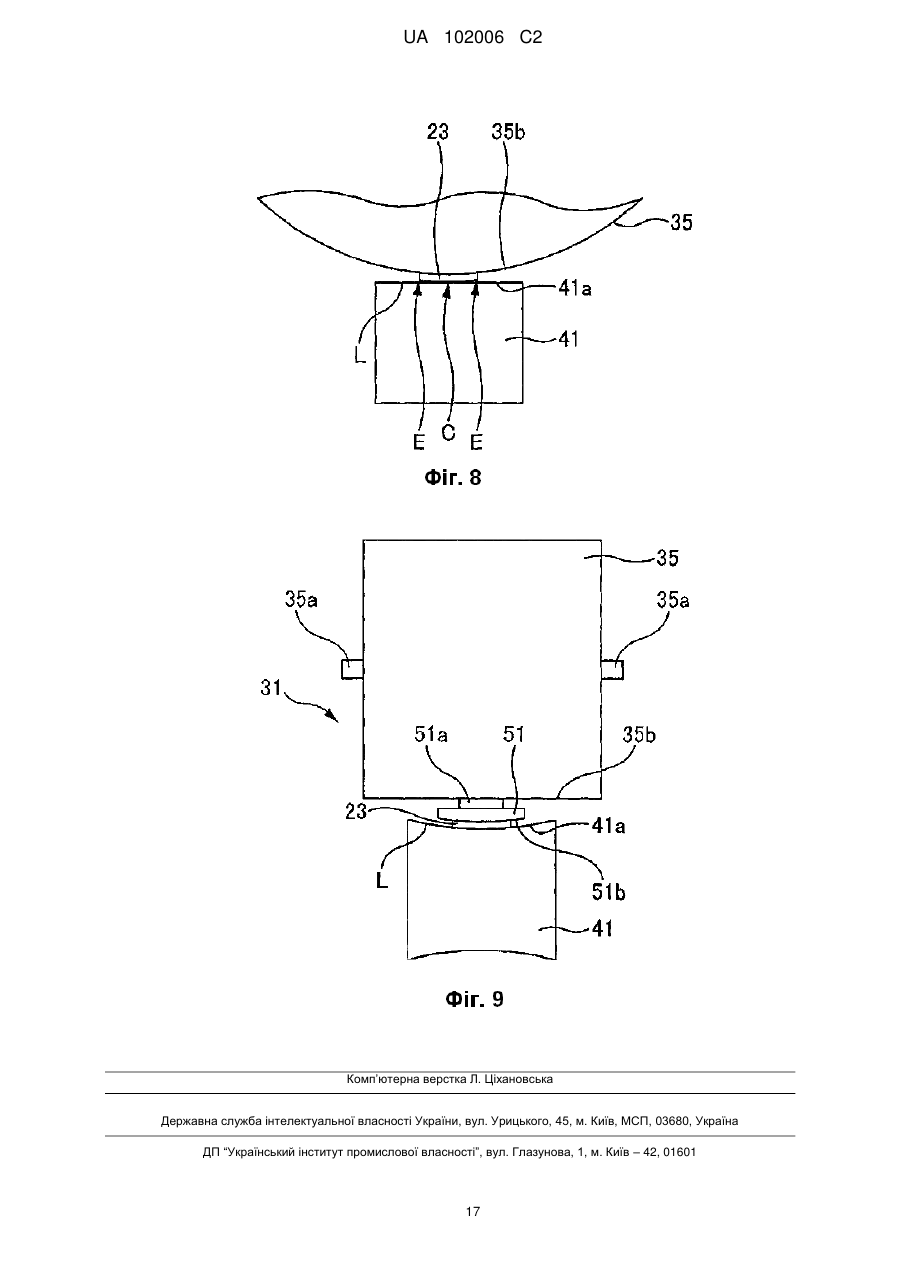

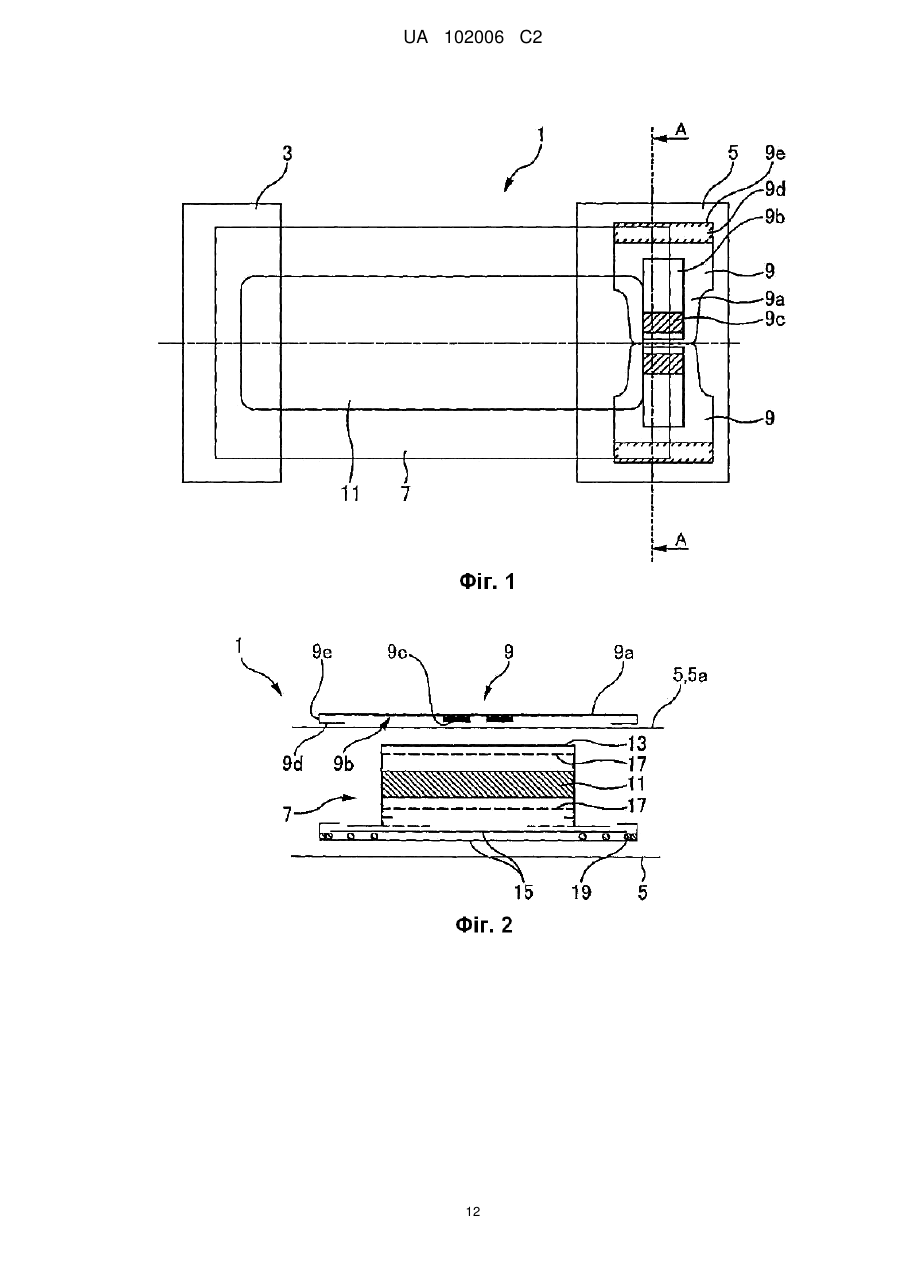

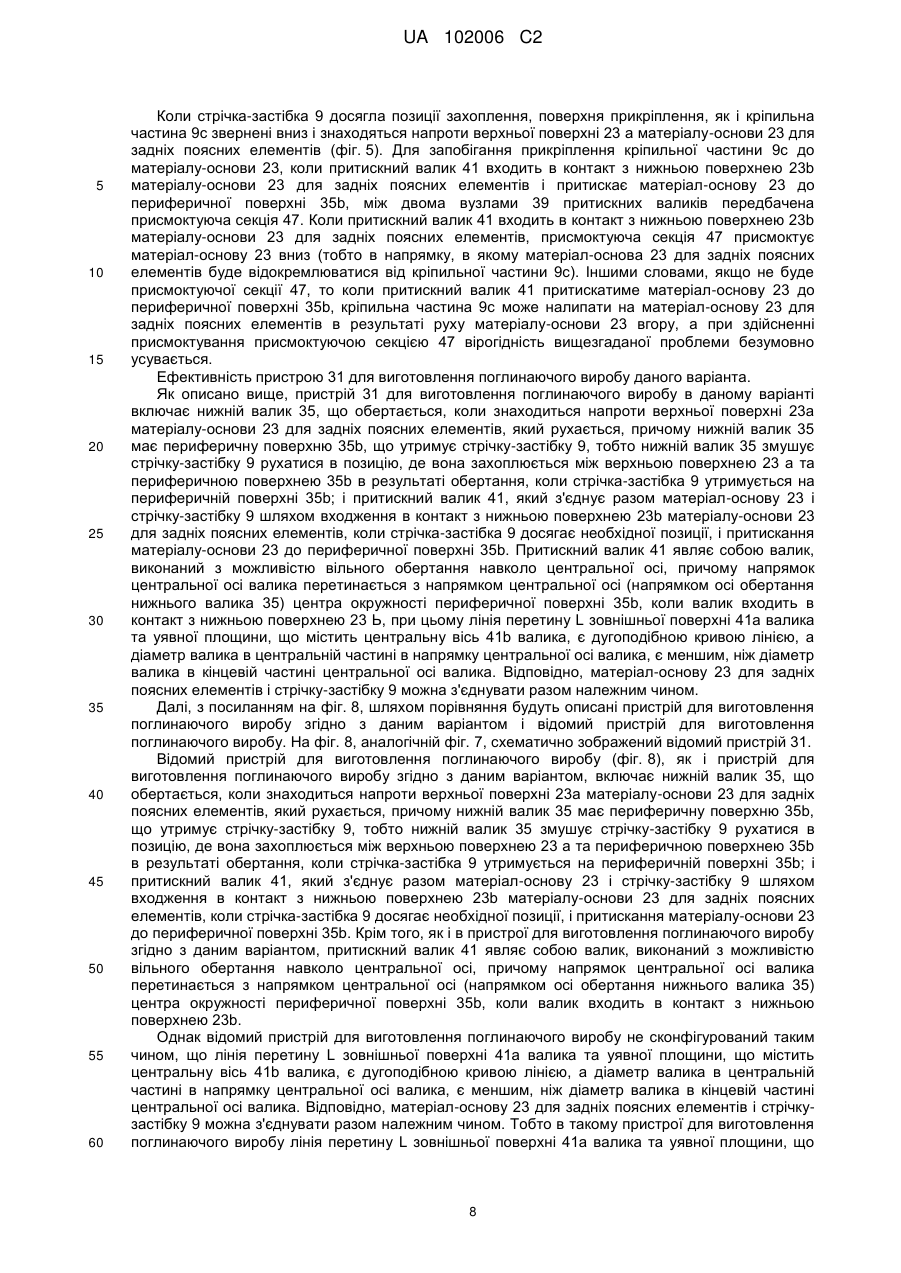

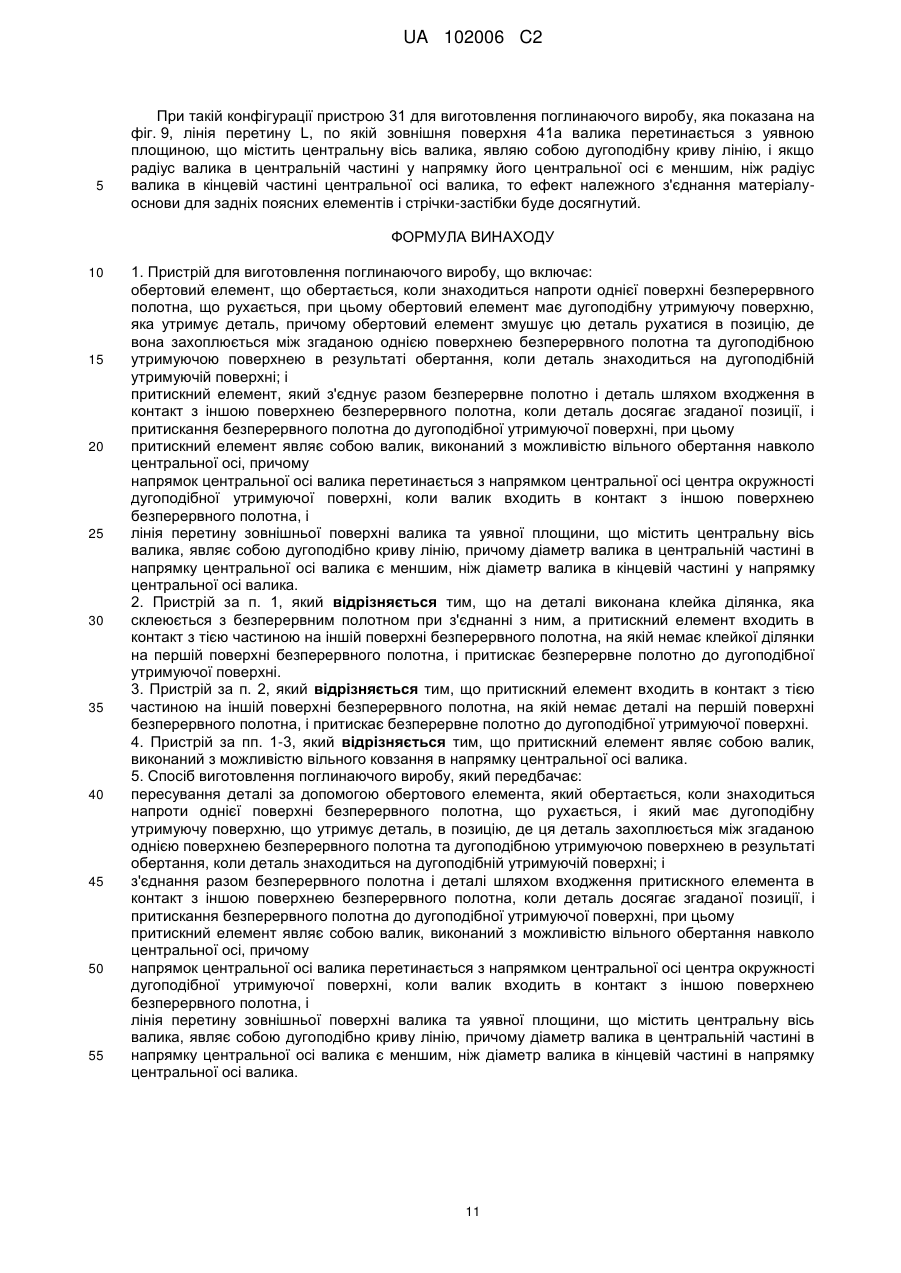

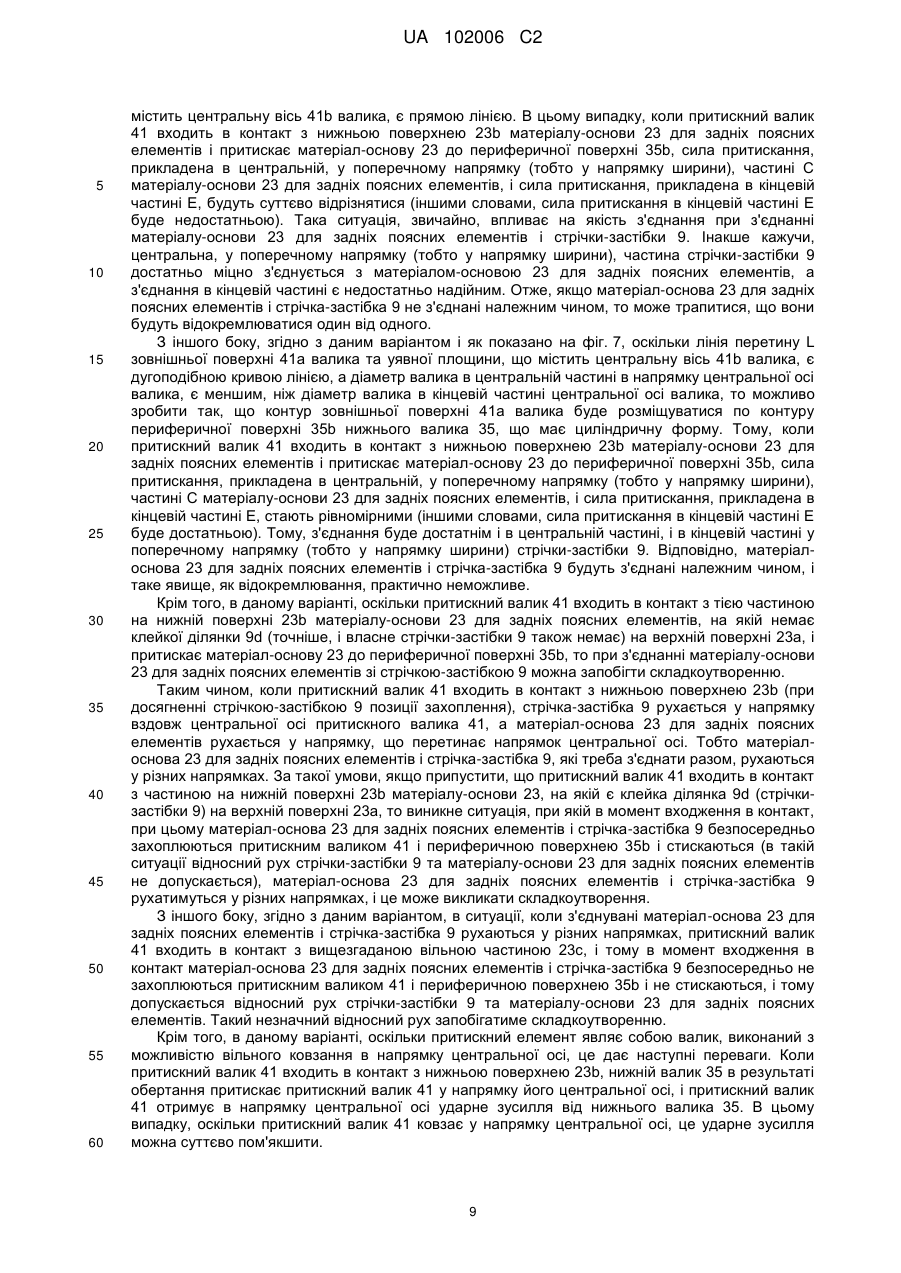

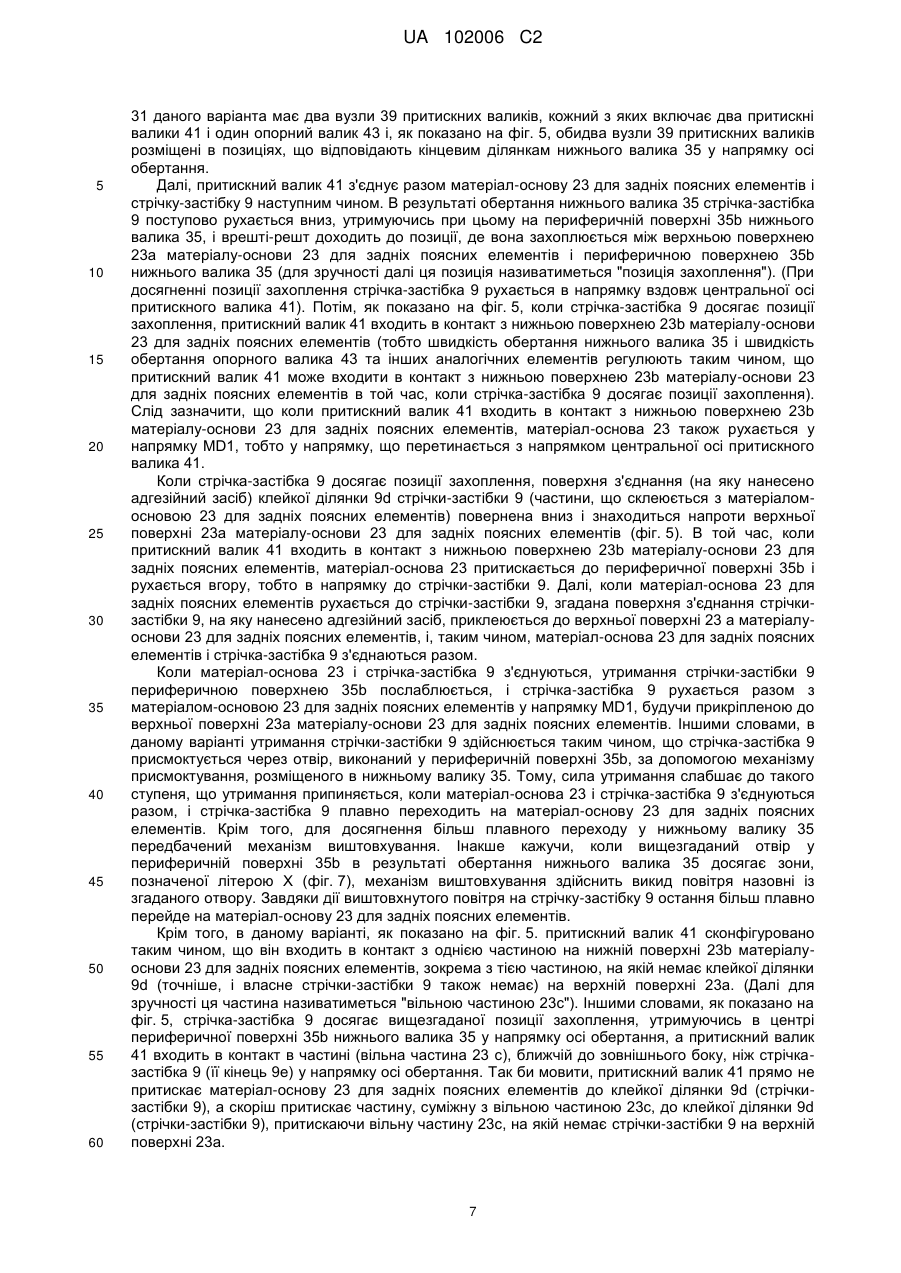

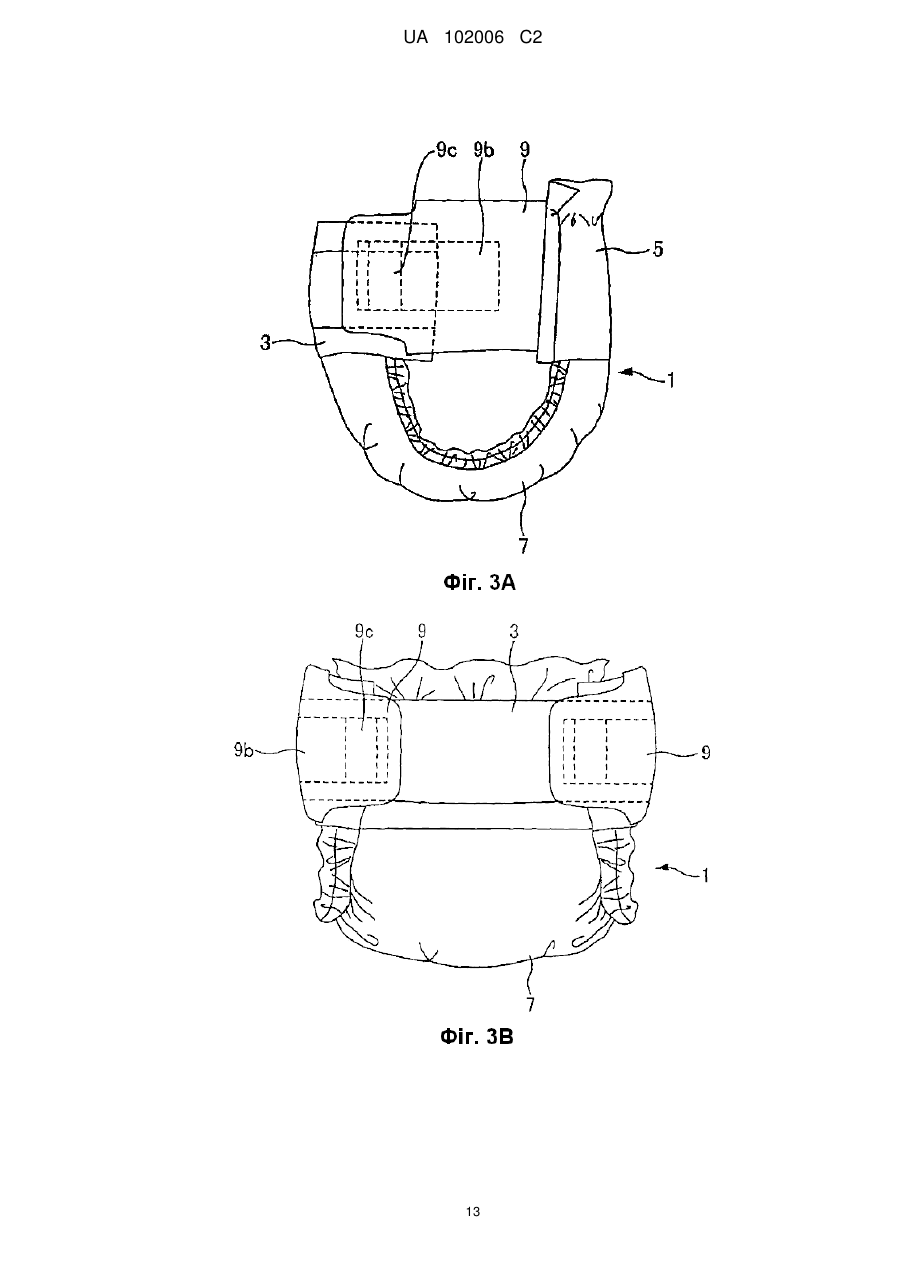

Реферат: Запропоновано пристрій для виготовлення поглинаючого виробу та спосіб виготовлення такого виробу. Пристрій, у якому безперервне полотно і деталь з'єднуються разом належним чином, включає: обертовий елемент з дугоподібною утримуючою поверхнею для утримання деталі, який обертається і при цьому звернений до однієї поверхні безперервного полотна, що рухається, причому обертовий елемент пристосований для обертання з утримуваною на його дугоподібній поверхні деталлю, пересуваючи таким чином деталь в позицію, в якій вона захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею; і притискний елемент, який при досягненні деталлю позиції захоплення приклеює деталь до безперервного полотна шляхом входження в контакт з іншою поверхнею безперервного полотна і притискання її до дугоподібної утримуючої поверхні. Притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо своєї центральної осі. При контакті валика із згаданою іншою поверхнею безперервного полотна напрямок центральної осі валика перетинає напрямок центральної осі, що проходить через центр окружності дугоподібної утримуючої поверхні. Лінія перетину, вздовж якої зовнішня поверхня валика перетинає уявну площину, що містить центральну вісь валика, являє собою дугоподібну криву, а діаметр валика в центральній частині в напрямку його центральної осі є меншим, ніж діаметр валика на кінцях в напрямку його центральної осі. UA 102006 C2 (12) UA 102006 C2 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до пристрою для виготовлення поглинаючого виробу та способу виготовлення такого виробу. Рівень техніки На технологічній лінії виготовлення поглинаючих виробів, наприклад одноразових підгузників і гігієнічних прокладок, є випадки, коли деталь і безперервне полотно з'єднують разом. Відомий пристрій для виготовлення поглинаючого виробу, який здійснює таке з'єднування і який включає: обертовий елемент, що обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, при цьому обертовий елемент має дугоподібну утримуючу поверхню, яка утримує деталь, причому обертовий елемент змушує деталь рухатися в позицію, де ця деталь захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і притискний елемент, який з'єднує разом безперервне полотно і деталь шляхом входження в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні (див. JP-A-2004-121831 та JP-A-2005-298193). Опис винаходу Проблеми, вирішувані винаходом В способі з'єднування разом деталі та безперервного полотна за допомогою вищеописаного пристрою для виготовлення поглинаючого виробу трапляються випадки, коли таке з'єднання не здійснюється належним чином. Відповідно, буває, що через неправильне з'єднання з'єднувані частини відокремлюються. Тому, існує потреба в створенні пристрою для виготовлення поглинаючого виробу, який забезпечить належне з'єднання. Даний винахід було створено з урахуванням цієї проблеми, і метою винаходу є забезпечення належного з'єднання безперервного полотна з деталлю. Засоби вирішення згаданих проблем Для досягнення поставленої мети даний винахід, в головному аспекті, пропонує пристрій для виготовлення поглинаючого виробу, який включає: обертовий елемент, що обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, при цьому обертовий елемент має дугоподібну утримуючу поверхню, яка утримує деталь, причому обертовий елемент змушує деталь рухатися в позицію, де ця деталь захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і притискний елемент, який з'єднує разом безперервне полотно і деталь шляхом входження в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні, при цьому притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні, коли валик входить в контакт з іншої поверхнею безперервного полотна, і лінія перетину зовнішньої поверхні валика та уявної площини, що містить центральну вісь валика, являє собою дугоподібно криву лінію, причому діаметр валика в центральній частині в напрямку центральної осі валика є меншим, ніж діаметр валика в кінцевій частині у напрямку центральної осі валика. Інші аспекти винаходу стануть зрозумілими з подальшого опису та супровідних креслень. Ефект винаходу Згідно з винаходом безперервне полотно і деталь можна з'єднувати разом належним чином. Стислий опис креслень Фіг. 1 - схематичне зображення підгузника 1 у розгорнутому вигляді. Фіг. 2 - вигляд по лінії А-А фіг. 1. Фіг. 3А - схематичний вигляд підгузника 1 в конфігурації, коли він надітий на тіло (перша схема). Фіг. 3В - схематичний вигляд підгузника 1 в конфігурації, коли він надітий на тіло (друга схема). Фіг. 4 - схематичний вигляд частини пристрою 31 для виготовлення поглинаючого виробу. Фіг. 5 - схематичний вигляд пристрою 31 з фіг. 4, якщо дивитися в напрямку А. Фіг. 6 - вигляд спереду вузла 39 притискних валиків. 1 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 7 - схематичний вигляд частини пристрою 31 з фіг. 6, якщо дивитися в напрямку А. Фіг. 8 - схематичний вигляд відомого пристрою. Фіг. 9 - схематичний вигляд іншого варіанта пристрою 31. Числові позначення на кресленнях 1 підгузник (поглинаючий виріб) 3 передній поясний елемент 5 задній поясний елемент 5а нетканий матеріал, звернений до шкіри 7 поглинаюча частина 9 стрічка-застібка (деталь) 9а листовий матеріал 9b матеріал, що надає жорсткості 9с кріпильна частина 9d клейка ділянка 9е кінець 11 абсорбент 13 верхній шар 15 нижній шар 17 проникний для рідини шар 19 еластична нитка 21 матеріал-основа для стрічки-застібки 23 матеріал-основа для задніх поясних елементів (безперервне полотно) 23а верхня поверхня (одна поверхня) матеріалу-основи для задніх поясних елементів 23b нижня поверхня (інша поверхня) матеріалу-основи для задніх поясних елементів 23с вільна частина 31 пристрій для виготовлення поглинаючого виробу 33 нескінченний ремінь 35 нижній валик (обертовий елемент) 35а вісь обертання 35b периферична поверхня (дугоподібна утримуюча поверхня) 37 верхній валик 37а ріжучий елемент 39 вузол притискних валиків 41 притискний валик (притискний елемент) 41а зовнішня поверхня 41b центральна вісь 41с кінцева ділянка 43 опорний валик 43а центральна вісь 43b внутрішня стінка 44 несучий елемент 45 муфта 47 присмоктуюча секція 51 утримуюча підставка 51а вісь обертання 51b дугоподібна утримуюча поверхня L лінія перетину G зазор С центральна частина Е кінцева частина В наведеному нижче описі з посиланням на супровідні креслення будуть описані принаймні наступні об'єкти. Пристрій для виготовлення поглинаючого виробу, який включає: обертовий елемент, що обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, при цьому обертовий елемент має дугоподібну утримуючу поверхню, яка утримує деталь, причому обертовий елемент змушує деталь рухатися в позицію, де ця деталь захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і 2 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 притискний елемент, який з'єднує разом безперервне полотно і деталь шляхом входження в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні, при цьому притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні, коли валик входить в контакт з іншою поверхнею безперервного полотна, і лінія перетину зовнішньої поверхні валика та уявної площини, що містить центральну вісь валика, являє собою дугоподібно криву лінію, причому діаметр валика в центральній частині в напрямку центральної осі валика є меншим, ніж діаметр валика в кінцевій частині в напрямку центральної осі валика. За допомогою такого пристрою для виготовлення поглинаючого виробу безперервне полотно і деталь можна з'єднувати разом належним чином. Краще, якщо в такому пристрої для виготовлення поглинаючого виробу деталь має клейку ділянку, яка склеюється з безперервним полотном при з'єднанні з ним, а притискний елемент входить в контакт з тією частиною на іншій поверхні безперервного полотна, на якійнемає клейкої ділянки на першій поверхні безперервного полотна, і притискає безперервне полотно до дугоподібної утримуючої поверхні. В такому пристрої для виготовлення поглинаючого виробу при з'єднанні разом безперервного полотна і деталі можна виключити складкоутворення. Краще, якщо в такому пристрої для виготовлення поглинаючого виробу притискний елемент входить в контакт з тією частиною на іншій поверхні безперервного полотна, на якій немає деталі на першій поверхні безперервного полотна, і притискає безперервне полотно до дугоподібної утримуючої поверхні. В такому пристрої для виготовлення поглинаючого виробу можна з більшою вірогідністю виключити складкоутворення при з'єднанні разом безперервного полотна і деталі. Краще, якщо в такому пристрої для виготовлення поглинаючого виробу притискний елемент являє собою валик, виконаний з можливістю вільного ковзання в напрямку центральної осі. Відповідно, в такому пристрої для виготовлення поглинаючого виробу ударну силу, яку притискний елемент отримує від обертового елемента, можна значно пом'якшити. Крім того, спосіб виготовлення поглинаючого виробу включає: пересування деталі за допомогою обертового елемента, який обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, і який має дугоподібну утримуючу поверхню, що утримує деталь, в позицію, де ця деталь захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і з'єднання разом безперервного полотна і деталі шляхом входження притискного елемента в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні, при цьому притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні, коли валик входить в контакт з іншої поверхнею безперервного полотна, і лінія перетину зовнішньої поверхні валика та уявної площини, що містить центральну вісь валика, являє собою дугоподібно криву лінію, причому діаметр валика в центральній частині в напрямку центральної осі валика є меншим, ніж діаметр валика в кінцевій частині в напрямку центральної осі валика. При такому способі виготовлення поглинаючого виробу безперервне полотно і деталь можна з'єднувати разом належним чином. Варіант здійснення винаходу Пристрій 31 для виготовлення поглинаючого виробу згідно з даним варіантом використовують, наприклад, на виробничій лінії по виготовленню одноразових підгузників. Перед роз'ясненням принципу дії пристрою 31 спочатку буде описана конфігурація одноразового підгузника (надалі іменованого просто як підгузник 1) з посиланням на Фіг. 1-3В. Фіг. 1 - схематичне зображення підгузника 1 у розгорнутому вигляді. Фіг. 2 - вигляд по лінії А-А Фіг. 1. Фіг. 3А і 3В - схематичні зображення підгузника 1 в конфігурації, коли він надітий на тіло. У наведеному нижче описі в напрямку товщини підгузника поверхня, що контактує з тілом 3 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 споживача, називатиметься контактуючою зі шкірою поверхнею, а протилежна їй поверхня називатиметься зовнішньою поверхнею. В даному варіанті підгузник 1 являє собою підгузник так званого відкритого типу, який з розгорнутої конфігурації (фіг. 1) складається в конфігурацію при використанні (коли він надітий на тіло) (фіг. 3А і 3В). Підгузник має передній поясний елемент 3 у формі поясу, розташований з боку живота споживача, задній поясний елемент 5, розташований з боку спини споживача, поглинаючу частину 7, розміщену напроти пахової зони для поглинання рідини організму, наприклад сечі, і стрічку-застібку 9 (яка зазвичай називається планка, що відгинається, яка з'єднує задній і передній поясні елементи. Як показано на Фіг. 1, зовнішня форма підгузника 1 у розгорнутому вигляді має фактично Нподібну конфігурацію, якщо дивитися в напрямку товщини. Інакше кажучи, передній поясний елемент 3 і задній поясний елемент 5 розміщені паралельно з проміжком між ними, а поглинаюча частина 7, що знаходиться між ними, своїми кінцевими, у поздовжньому напрямку, частинами з'єднує і перекриває ці поясні елементи. З такого стану поглинаючу частину 7 згинають навпіл, причому центральна частина в її поздовжньому напрямку є позицією згину, а передній поясний елемент 3 і задній поясний елемент 5, розташовані один напроти іншого, в такому зігнутому навпіл стані з'єднують в кільцеву форму за допомогою стрічки-застібки 9. В цьому місці стрічка-застібка 9 проходить ззаду наперед і прикріплюється в положенні на боку споживача. В результаті з'єднання переднього поясного елемента 3 і заднього поясного елемента 5 підгузник 1 набуває конфігурації, коли він надітий на тіло (фіг. 3А і 3В). В такій конфігурації передній поясний елемент 3, задній поясний елемент 5 і стрічка-застібка 9 проходять навколо талії споживача. Поглинаюча частина 7 являє собою шаруватий листовий матеріал прямокутної форми (якщо дивитися в напрямку товщини) і включає абсорбент 11, що поглинає рідину організму, наприклад сечу, верхній шар 13, що покриває абсорбент 11 з боку шкіри споживача, і нижній шар 15, що покриває абсорбент 11 з протилежного боку і служить зовнішньою поверхнею підгузника 1. При розміщенні абсорбенту 11 між нижнім шаром 15 і верхнім шаром 13 останні з'єднуються разом, як рамкою, на ділянках, що виступають назовні з чотирьох боків абсорбенту 11 і таким чином формують його. Крім того, як показано на фіг. 2, між верхнім шаром 13 і абсорбентом 11 та між нижнім шаром 15 і абсорбентом 11 прокладений проникний для рідини шар 17, наприклад з санітарно-гігієнічного паперу. До того ж, до нижнього шару 15 на кожній його кінцевій ділянці, в напрямку ширини і у поздовжньому напрямку, прикріплена еластична нитка 19 для утворення ділянки зі зборками. Передній поясний елемент 3 і задній поясний елемент 5, кожний, виготовлено з гнучкого листового матеріалу, наприклад нетканого матеріалу, практично прямокутної форми, якщо дивитися в напрямку товщини. В даному варіанті кожний поясний елемент виконано з двошарового нетканого матеріалу. Кожний поясний елемент прикріплено до відповідної поздовжньої кінцевої ділянки поглинаючої частини 7, причому прикріплено таким чином, що вони перетинаються з поглинаючою частиною 7. Слід зазначити, що поздовжні кінцеві ділянки поглинаючої частини 7 прокладені і закріплені між двома шарами нетканого матеріалу. Стрічка-застібка 9 прикріплена до контактуючої зі шкірою поверхні заднього поясного елемента 5 в позиції, трохи ближчій до центра від його поздовжнього кінця. З іншого боку, до зовнішньої поверхні переднього поясного елемента 3 від одного кінця до іншого у поздовжньому напрямку прикріплено стрічку-орієнтир (не показана). Ця стрічка-орієнтир виконана з нетканого матеріалу і має поверхню, на якій буде кріпитися кріпильна частина 9с стрічки-застібки 9 (про що йтиметься далі). Стрічка-застібка 9 виготовлена з гнучкого листового матеріалу 9а, наприклад нетканого матеріалу, і розміщена по одній в лінійно симетричних позиціях відносно центральної лінії підгузника 1 (уявної лінії, яка проходить через центр в напрямку, що перетинає). Перед надяганням підгузника кожна стрічка-застібка 9 у парі знаходиться в закритому стані в результаті загинання до центра підгузника, і відгинається назовні при надяганні підгузника. На самому кінці поверхні листового матеріалу 9а, який у відкритому стані доходить до контактуючої зі шкірою поверхні, кріпильна частина 9с (наприклад, матеріал з гачками застібки-липучки) прикріплена за допомогою матеріалу 9b, що надає жорсткості. З іншого боку, кінцева ділянка з боку прикріпленого кінця кожної стрічки-застібки 9 підігнута у вигляді гребенеподібної складки і прикріплена до заднього поясного елемента 5 за допомогою адгезійного засобу (тобто клейка частина 9d виконана на кінцевій ділянці з боку прикріпленого кінця). Крім того, в даному варіанті пара стрічок-застібок 9 не відокремлена, а з'єднана в одне полотно під час транспортування підгузника 1. Зокрема, під час транспортування, прикріплюють одне полотно нетканого матеріалу, з якого виконані стрічки-застібки 9, і по центру (в напрямку, 4 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 що перетинається) цього нетканого матеріалу виконують перфорацію, що служить лінією відокремлення. Споживач відокремлює нетканий матеріал по лінії відокремлення під час надягання підгузника. Відповідно, пара стрічок-застібок 9 виконана з нетканого матеріалу. Такий підгузник 1 повністю формують шляхом з'єднання різних складових елементів з матеріалом-основою підгузника 1, який безперервно рухається в технологічній лінії. Описуваний в даному варіанті пристрій 31 здійснює один з процесів. Пристрій 31 виготовляє стрічку-застібку 9 шляхом розрізання матеріалу-основи 21 для стрічок застібок і на якому ряд стрічок-застібок 9 з'єднаний в одну лінію (фіг.4). Потім виготовлену стрічку-застібку 9 (відповідає терміну "деталь") прикріплюють до матеріалу-основи 23 для задніх поясних елементів (відповідає терміну "безперервне полотно", фіг. 4), який є основою для заднього поясного елемента 5 (зокрема, нетканим матеріалом 5а на контактуючій за шкірою поверхні заднього поясного елемента 5, який являє собою двошаровий нетканий матеріал) і на якому ряд задніх поясних елементів 5 (нетканий матеріал 5а на контактуючій за шкірою поверхні) з'єднаний в одну лінію. На фіг. 4 схематично зображена частина пристрою 31. На цій схемі показані складові елементи пристрою 31 - нескінченний ремінь 33, а також нижній валик 35 і верхній валик 37, які є прикладами обертових елементів. Нескінченний ремінь 33 призначений для подачі матеріалу-основи 23 для задніх поясних елементів до нижнього валика 35. Нескінченний ремінь 33 подає розміщений на ньому матеріал-основу 23 для задніх поясних елементів до нижнього валика 35 в результаті обертання (транспортує в напрямку MD2, як показано на фіг. 4). Верхній валик 37 і нижній валик 35 являють собою циліндри, установлені близько один до одного і які обертаються у взаємно протилежних напрямках. Взаємодіючи, верхній валик 37 і нижній валик 35 призначені виготовляти стрічки-застібки 9 шляхом розрізання матеріалу-основи 21 для стрічок-застібок. Слід зазначити, що верхній валик 37 розташований вище нижнього валика 35, і відповідні напрямки обертання є практично паралельними один одному і перетинаються з напрямком MD2 (лінії вздовж напрямку CD2). При розрізанні матеріалу-основи 21 для стрічок-застібок нижній валик 35 служить опорним столиком для об'єкта, який розрізають, а верхній валик 37 служить ріжучим елементом. В результаті обертання нижній валик 35 спрямовує матеріал-основу 21 для стрічок-застібок до верхнього валика 37 (точніше, між верхнім валиком 37 і нижнім валиком 35) в стані, в якому матеріал-основа 21 для стрічок-застібок, що подається нескінченним ременем 33, утримується на периферичній поверхні. На периферичній поверхні верхнього валика 37 виконаний ряд ріжучих елементів 37а, що проходять у напрямку вздовж осі обертання верхнього валика 37 і розташовані з постійними проміжками у периферичному напрямку, причому кожний ріжучий елемент 37а, що рухається завдяки обертанню верхнього валика 37, розрізає матеріал-основу 21 для стрічок-застібок, розміщений між описуваними валиками, коли підходить близько до нижнього валика 35. На фіг. 5 схематично зображений пристрій 31 з фіг. 4, якщо дивитися в напрямку А. На фіг. 5 крім згаданого вище нижнього валика 35 також показаний вузол 39 притискних валиків, що включає притискний валик 41, присмоктуючу секцію 47 і подібні елементи, як приклад притискного елемента. Фіг. 6 - вигляд спереду вузла 39 притискних валиків і фіг. 7 схематичний вигляд частини пристрою 31 з фіг. 6, якщо дивитися в напрямку А. Крім функції розрізання матеріалу-основи для стрічок-застібок при взаємодії з верхнім валиком 37, нижній валик 35 виконує функцію пересування стрічки-застібки 9 в позицію безпосередньо над матеріалом-основою 23 для задніх поясних елементів для з'єднання стрічки-застібки 9 з матеріалом-основою 23 шляхом обертання стрічки-застібки 9, отриманої в результаті розрізання матеріалу-основи 21, в положенні, коли вона утримується на периферичній поверхні 35b (відповідає дугоподібній поверхні для утримання деталі). Матеріалоснова 23 для задніх поясних елементів пересувається в напрямку руху (напрямок MD1) (див. фіг. 4) за допомогою механізму переміщення (не показаний). Стосовно взаємного розташування матеріалу-основи 23 для задніх поясних елементів і нижнього валика 35: нижній валик 35 розміщений вище, ніж матеріал-основа 23 для задніх поясних елементів і обертається таким чином, що периферична поверхня 35b нижнього валика 35 знаходиться напроти верхньої поверхні 23а (що відповідає терміну "одна поверхня") матеріалу-основи 23 для задніх поясних елементів, і вісь обертання проходить уздовж напрямку руху (напрямок MD1). Іншими словами, стрічка-застібка 9, отримана розрізанням матеріалу-основи 21 для стрічокзастібок, утримується на нижньому валику 35 в стані, коли її поздовжній напрямок проходить уздовж напрямку осі обертання нижнього валика 35. Завдяки обертанню нижнього валика 35 стрічка-застібка 9 поступово пересувається вниз (у напрямку MD2), утримуючись на нижньому 5 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 валику 35 (стрічка-застібка під час руху показана на фіг. 5). В результаті, стрічка-застібка 9 досягає позиції безпосередньо над матеріалом-основою 23 для задніх поясних елементів, тобто позиції, найближчій до матеріалу-основи 23 (на фіг. 5 крім стрічки-застібки 9 під час руху також показана стрічка-застібка 9, розміщена в описаній позиції). В цій позиції стрічка-застібка 9 захоплюється між верхньою поверхнею 23 а та периферичною поверхнею 35b нижнього валика 35 (в даному описі вираз "захоплюється" означає захоплення двома контактуючими елементами в зазор, існуючий між цими двома елементами). Слід зазначити, що під час пересування стрічки-застібки 9 матеріал-основа 23 для задніх поясних елементів продовжує рухатись в напрямку MD1. Вузол 39 притискних валиків включає два притискні валики 41 і один опорний валик 43, що підтримує притискні валики 41. Притискні валики 41 і опорний валик 43 розташовані в позиціях, нижчих ніж матеріал-основа 23 для задніх поясних елементів, що рухається. Притискний валик 41 являє собою притискний елемент, що входить в контакт з нижньою поверхнею 23b (що відповідає терміну "інша поверхня") матеріалу-основи 23 для задніх поясних елементів і притискає матеріал-основу 23 до периферичної поверхні 35b нижнього валика 35. Притискний валик 41 з'єднує матеріал-основу 23 для задніх поясних елементів із стрічкоюзастібкою 9 шляхом притискання матеріалу-основи 23 до периферичної поверхні 35b і пересуває матеріал-основу 23 вгору. Притискний валик 41 являє собою ебонітовий валик, довжина якого в напрямку центральної осі є більшою за максимальний діаметр валика. Крім того, як показано на фіг. 6 і 7, діаметр цього валика в центральній частині в напрямку центральної осі валика, є меншим, ніж діаметр валика в кінцевій частині центральної осі валика. Точніше, діаметр валика є найменшим в центральній частині в напрямку центральної осі валика, і цей діаметр поступово збільшується по мірі наближення до кінцевої частини валика в напрямку центральної осі. Інакше кажучи, лінія перетину L, де зовнішня поверхня 41а валика перетинається з уявною площиною, що містить центральну вісь 41Ь, є кривою лінією. Зокрема, в даному варіанті лінія перетину L є дугоподібною (відповідає колу з радіусом приблизно 12 см) кривою лінією (фіг. 7), і контур зовнішньої поверхні 41а валика проходить по контуру периферичної поверхні 35b нижнього валика 35, який має циліндричну форму. Крім того, притискний валик 41 розміщений таким чином, що напрямок його центральної осі перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні (периферичної поверхні 35b) (тобто з напрямком осі обертання нижнього валика 35). Іншими словами, коли валик входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, він входить в контакт в стані, коли напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності периферичної поверхні 35b (з напрямком осі обертання нижнього валика 35). Притискний валик 41 підтримується опорним валиком 43, рухається вгору завдяки обертанню опорного валика 43 і входить в контакт з матеріалом-основою 23 для задніх поясних елементів. Іншими словами, опорний валик 43 підтримує притискний валик 41 на його кінцевих, в радіальному напрямку, ділянках таким чином, що напрямок центральної осі притискного валика 41 проходить уздовж напрямку осі обертання опорного валика 43 і обертається за годинниковою стрілкою (фіг. 5), отримуючи рушійну силу від приводу, не показаного на кресленнях. Далі, при обертанні опорного валика 43 за годинниковою стрілкою притискний валик 41 здійснює обертальний рух навколо центральної осі 43а опорного валика 43, рухається вгору і входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів. Крім того, як показано на фіг. 6, притискний валик 41 підтримується опорним валиком 43 через несучий елемент 44, наприклад підшипник, і може вільно обертатися навколо центральної осі 41b. Іншими словами, притискний валик 41 установлений на опорному валику 43 з можливістю вільного обертання. Більш того, притискний валик 41 сконфігурований таким чином, що може вільно ковзати у напрямку центральної осі. Інакше кажучи, в даному варіанті (фіг. 6) між кінцевою ділянкою 41с притискного валика 41 у напрямку центральної осі та внутрішньою стінкою 43b опорного валика 43 установлена муфта 45, і між цією муфтою 45 і кінцевою ділянкою 41с утворений зазор G (фіг. 6). Іншими словами, довжина муфти 45 у напрямку центральної осі є коротшою на довжину зазора G. Слід зазначити, що в даному варіанті два притискні валики 41 підтримуються опорним валиком 43 таким чином, що обидва знаходяться в точці симетрії відносно центральної осі 43а опорного валика 43, і коли опорний валик 43 обертається, обидва притискні валики 41 по черзі входять в контакт з матеріалом-основою 23 для задніх поясних елементів. Крім того, пристрій 6 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 31 даного варіанта має два вузли 39 притискних валиків, кожний з яких включає два притискні валики 41 і один опорний валик 43 і, як показано на фіг. 5, обидва вузли 39 притискних валиків розміщені в позиціях, що відповідають кінцевим ділянкам нижнього валика 35 у напрямку осі обертання. Далі, притискний валик 41 з'єднує разом матеріал-основу 23 для задніх поясних елементів і стрічку-застібку 9 наступним чином. В результаті обертання нижнього валика 35 стрічка-застібка 9 поступово рухається вниз, утримуючись при цьому на периферичній поверхні 35b нижнього валика 35, і врешті-решт доходить до позиції, де вона захоплюється між верхньою поверхнею 23а матеріалу-основи 23 для задніх поясних елементів і периферичною поверхнею 35b нижнього валика 35 (для зручності далі ця позиція називатиметься "позиція захоплення"). (При досягненні позиції захоплення стрічка-застібка 9 рухається в напрямку вздовж центральної осі притискного валика 41). Потім, як показано на фіг. 5, коли стрічка-застібка 9 досягає позиції захоплення, притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів (тобто швидкість обертання нижнього валика 35 і швидкість обертання опорного валика 43 та інших аналогічних елементів регулюють таким чином, що притискний валик 41 може входити в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів в той час, коли стрічка-застібка 9 досягає позиції захоплення). Слід зазначити, що коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, матеріал-основа 23 також рухається у напрямку MD1, тобто у напрямку, що перетинається з напрямком центральної осі притискного валика 41. Коли стрічка-застібка 9 досягає позиції захоплення, поверхня з'єднання (на яку нанесено адгезійний засіб) клейкої ділянки 9d стрічки-застібки 9 (частини, що склеюється з матеріаломосновою 23 для задніх поясних елементів) повернена вниз і знаходиться напроти верхньої поверхні 23а матеріалу-основи 23 для задніх поясних елементів (фіг. 5). В той час, коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, матеріал-основа 23 притискається до периферичної поверхні 35b і рухається вгору, тобто в напрямку до стрічки-застібки 9. Далі, коли матеріал-основа 23 для задніх поясних елементів рухається до стрічки-застібки 9, згадана поверхня з'єднання стрічкизастібки 9, на яку нанесено адгезійний засіб, приклеюється до верхньої поверхні 23 а матеріалуоснови 23 для задніх поясних елементів, і, таким чином, матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 з'єднаються разом. Коли матеріал-основа 23 і стрічка-застібка 9 з'єднуються, утримання стрічки-застібки 9 периферичною поверхнею 35b послаблюється, і стрічка-застібка 9 рухається разом з матеріалом-основою 23 для задніх поясних елементів у напрямку MD1, будучи прикріпленою до верхньої поверхні 23а матеріалу-основи 23 для задніх поясних елементів. Іншими словами, в даному варіанті утримання стрічки-застібки 9 здійснюється таким чином, що стрічка-застібка 9 присмоктується через отвір, виконаний у периферичній поверхні 35b, за допомогою механізму присмоктування, розміщеного в нижньому валику 35. Тому, сила утримання слабшає до такого ступеня, що утримання припиняється, коли матеріал-основа 23 і стрічка-застібка 9 з'єднуються разом, і стрічка-застібка 9 плавно переходить на матеріал-основу 23 для задніх поясних елементів. Крім того, для досягнення більш плавного переходу у нижньому валику 35 передбачений механізм виштовхування. Інакше кажучи, коли вищезгаданий отвір у периферичній поверхні 35b в результаті обертання нижнього валика 35 досягає зони, позначеної літерою X (фіг. 7), механізм виштовхування здійснить викид повітря назовні із згаданого отвору. Завдяки дії виштовхнутого повітря на стрічку-застібку 9 остання більш плавно перейде на матеріал-основу 23 для задніх поясних елементів. Крім того, в даному варіанті, як показано на фіг. 5. притискний валик 41 сконфігуровано таким чином, що він входить в контакт з однією частиною на нижній поверхні 23b матеріалуоснови 23 для задніх поясних елементів, зокрема з тією частиною, на якій немає клейкої ділянки 9d (точніше, і власне стрічки-застібки 9 також немає) на верхній поверхні 23а. (Далі для зручності ця частина називатиметься "вільною частиною 23с"). Іншими словами, як показано на фіг. 5, стрічка-застібка 9 досягає вищезгаданої позиції захоплення, утримуючись в центрі периферичної поверхні 35b нижнього валика 35 у напрямку осі обертання, а притискний валик 41 входить в контакт в частині (вільна частина 23 с), ближчій до зовнішнього боку, ніж стрічказастібка 9 (її кінець 9е) у напрямку осі обертання. Так би мовити, притискний валик 41 прямо не притискає матеріал-основу 23 для задніх поясних елементів до клейкої ділянки 9d (стрічкизастібки 9), а скоріш притискає частину, суміжну з вільною частиною 23с, до клейкої ділянки 9d (стрічки-застібки 9), притискаючи вільну частину 23с, на якій немає стрічки-застібки 9 на верхній поверхні 23а. 7 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Коли стрічка-застібка 9 досягла позиції захоплення, поверхня прикріплення, як і кріпильна частина 9с звернені вниз і знаходяться напроти верхньої поверхні 23 а матеріалу-основи 23 для задніх поясних елементів (фіг. 5). Для запобігання прикріплення кріпильної частини 9с до матеріалу-основи 23, коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів і притискає матеріал-основу 23 до периферичної поверхні 35b, між двома вузлами 39 притискних валиків передбачена присмоктуюча секція 47. Коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, присмоктуюча секція 47 присмоктує матеріал-основу 23 вниз (тобто в напрямку, в якому матеріал-основа 23 для задніх поясних елементів буде відокремлюватися від кріпильної частини 9с). Іншими словами, якщо не буде присмоктуючої секції 47, то коли притискний валик 41 притискатиме матеріал-основу 23 до периферичної поверхні 35b, кріпильна частина 9с може налипати на матеріал-основу 23 для задніх поясних елементів в результаті руху матеріалу-основи 23 вгору, а при здійсненні присмоктування присмоктуючою секцією 47 вірогідність вищезгаданої проблеми безумовно усувається. Ефективність пристрою 31 для виготовлення поглинаючого виробу даного варіанта. Як описано вище, пристрій 31 для виготовлення поглинаючого виробу в даному варіанті включає нижній валик 35, що обертається, коли знаходиться напроти верхньої поверхні 23а матеріалу-основи 23 для задніх поясних елементів, який рухається, причому нижній валик 35 має периферичну поверхню 35b, що утримує стрічку-застібку 9, тобто нижній валик 35 змушує стрічку-застібку 9 рухатися в позицію, де вона захоплюється між верхньою поверхнею 23 а та периферичною поверхнею 35b в результаті обертання, коли стрічка-застібка 9 утримується на периферичній поверхні 35b; і притискний валик 41, який з'єднує разом матеріал-основу 23 і стрічку-застібку 9 шляхом входження в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, коли стрічка-застібка 9 досягає необхідної позиції, і притискання матеріалу-основи 23 до периферичної поверхні 35b. Притискний валик 41 являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі (напрямком осі обертання нижнього валика 35) центра окружності периферичної поверхні 35b, коли валик входить в контакт з нижньою поверхнею 23 Ь, при цьому лінія перетину L зовнішньої поверхні 41а валика та уявної площини, що містить центральну вісь 41b валика, є дугоподібною кривою лінією, а діаметр валика в центральній частині в напрямку центральної осі валика, є меншим, ніж діаметр валика в кінцевій частині центральної осі валика. Відповідно, матеріал-основу 23 для задніх поясних елементів і стрічку-застібку 9 можна з'єднувати разом належним чином. Далі, з посиланням на фіг. 8, шляхом порівняння будуть описані пристрій для виготовлення поглинаючого виробу згідно з даним варіантом і відомий пристрій для виготовлення поглинаючого виробу. На фіг. 8, аналогічній фіг. 7, схематично зображений відомий пристрій 31. Відомий пристрій для виготовлення поглинаючого виробу (фіг. 8), як і пристрій для виготовлення поглинаючого виробу згідно з даним варіантом, включає нижній валик 35, що обертається, коли знаходиться напроти верхньої поверхні 23а матеріалу-основи 23 для задніх поясних елементів, який рухається, причому нижній валик 35 має периферичну поверхню 35b, що утримує стрічку-застібку 9, тобто нижній валик 35 змушує стрічку-застібку 9 рухатися в позицію, де вона захоплюється між верхньою поверхнею 23 а та периферичною поверхнею 35b в результаті обертання, коли стрічка-застібка 9 утримується на периферичній поверхні 35b; і притискний валик 41, який з'єднує разом матеріал-основу 23 і стрічку-застібку 9 шляхом входження в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів, коли стрічка-застібка 9 досягає необхідної позиції, і притискання матеріалу-основи 23 до периферичної поверхні 35b. Крім того, як і в пристрої для виготовлення поглинаючого виробу згідно з даним варіантом, притискний валик 41 являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі (напрямком осі обертання нижнього валика 35) центра окружності периферичної поверхні 35b, коли валик входить в контакт з нижньою поверхнею 23b. Однак відомий пристрій для виготовлення поглинаючого виробу не сконфігурований таким чином, що лінія перетину L зовнішньої поверхні 41а валика та уявної площини, що містить центральну вісь 41b валика, є дугоподібною кривою лінією, а діаметр валика в центральній частині в напрямку центральної осі валика, є меншим, ніж діаметр валика в кінцевій частині центральної осі валика. Відповідно, матеріал-основу 23 для задніх поясних елементів і стрічкузастібку 9 можна з'єднувати разом належним чином. Тобто в такому пристрої для виготовлення поглинаючого виробу лінія перетину L зовнішньої поверхні 41а валика та уявної площини, що 8 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 містить центральну вісь 41b валика, є прямою лінією. В цьому випадку, коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів і притискає матеріал-основу 23 до периферичної поверхні 35b, сила притискання, прикладена в центральній, у поперечному напрямку (тобто у напрямку ширини), частині С матеріалу-основи 23 для задніх поясних елементів, і сила притискання, прикладена в кінцевій частині Е, будуть суттєво відрізнятися (іншими словами, сила притискання в кінцевій частині Е буде недостатньою). Така ситуація, звичайно, впливає на якість з'єднання при з'єднанні матеріалу-основи 23 для задніх поясних елементів і стрічки-застібки 9. Інакше кажучи, центральна, у поперечному напрямку (тобто у напрямку ширини), частина стрічки-застібки 9 достатньо міцно з'єднується з матеріалом-основою 23 для задніх поясних елементів, а з'єднання в кінцевій частині є недостатньо надійним. Отже, якщо матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 не з'єднані належним чином, то може трапитися, що вони будуть відокремлюватися один від одного. З іншого боку, згідно з даним варіантом і як показано на фіг. 7, оскільки лінія перетину L зовнішньої поверхні 41а валика та уявної площини, що містить центральну вісь 41b валика, є дугоподібною кривою лінією, а діаметр валика в центральній частині в напрямку центральної осі валика, є меншим, ніж діаметр валика в кінцевій частині центральної осі валика, то можливо зробити так, що контур зовнішньої поверхні 41а валика буде розміщуватися по контуру периферичної поверхні 35b нижнього валика 35, що має циліндричну форму. Тому, коли притискний валик 41 входить в контакт з нижньою поверхнею 23b матеріалу-основи 23 для задніх поясних елементів і притискає матеріал-основу 23 до периферичної поверхні 35b, сила притискання, прикладена в центральній, у поперечному напрямку (тобто у напрямку ширини), частині С матеріалу-основи 23 для задніх поясних елементів, і сила притискання, прикладена в кінцевій частині Е, стають рівномірними (іншими словами, сила притискання в кінцевій частині Е буде достатньою). Тому, з'єднання буде достатнім і в центральній частині, і в кінцевій частині у поперечному напрямку (тобто у напрямку ширини) стрічки-застібки 9. Відповідно, матеріалоснова 23 для задніх поясних елементів і стрічка-застібка 9 будуть з'єднані належним чином, і таке явище, як відокремлювання, практично неможливе. Крім того, в даному варіанті, оскільки притискний валик 41 входить в контакт з тією частиною на нижній поверхні 23b матеріалу-основи 23 для задніх поясних елементів, на якій немає клейкої ділянки 9d (точніше, і власне стрічки-застібки 9 також немає) на верхній поверхні 23а, і притискає матеріал-основу 23 до периферичної поверхні 35b, то при з'єднанні матеріалу-основи 23 для задніх поясних елементів зі стрічкою-застібкою 9 можна запобігти складкоутворенню. Таким чином, коли притискний валик 41 входить в контакт з нижньою поверхнею 23b (при досягненні стрічкою-застібкою 9 позиції захоплення), стрічка-застібка 9 рухається у напрямку вздовж центральної осі притискного валика 41, а матеріал-основа 23 для задніх поясних елементів рухається у напрямку, що перетинає напрямок центральної осі. Тобто матеріалоснова 23 для задніх поясних елементів і стрічка-застібка 9, які треба з'єднати разом, рухаються у різних напрямках. За такої умови, якщо припустити, що притискний валик 41 входить в контакт з частиною на нижній поверхні 23b матеріалу-основи 23, на якій є клейка ділянка 9d (стрічкизастібки 9) на верхній поверхні 23а, то виникне ситуація, при якій в момент входження в контакт, при цьому матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 безпосередньо захоплюються притискним валиком 41 і периферичною поверхнею 35b і стискаються (в такій ситуації відносний рух стрічки-застібки 9 та матеріалу-основи 23 для задніх поясних елементів не допускається), матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 рухатимуться у різних напрямках, і це може викликати складкоутворення. З іншого боку, згідно з даним варіантом, в ситуації, коли з'єднувані матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 рухаються у різних напрямках, притискний валик 41 входить в контакт з вищезгаданою вільною частиною 23с, і тому в момент входження в контакт матеріал-основа 23 для задніх поясних елементів і стрічка-застібка 9 безпосередньо не захоплюються притискним валиком 41 і периферичною поверхнею 35b і не стискаються, і тому допускається відносний рух стрічки-застібки 9 та матеріалу-основи 23 для задніх поясних елементів. Такий незначний відносний рух запобігатиме складкоутворенню. Крім того, в даному варіанті, оскільки притискний елемент являє собою валик, виконаний з можливістю вільного ковзання в напрямку центральної осі, це дає наступні переваги. Коли притискний валик 41 входить в контакт з нижньою поверхнею 23b, нижній валик 35 в результаті обертання притискає притискний валик 41 у напрямку його центральної осі, і притискний валик 41 отримує в напрямку центральної осі ударне зусилля від нижнього валика 35. В цьому випадку, оскільки притискний валик 41 ковзає у напрямку центральної осі, це ударне зусилля можна суттєво пом'якшити. 9 UA 102006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інші варіанти Запропонований винаходом пристрій для виготовлення поглинаючого виробу було описано у вигляді одного варіанта. Однак описаний вище варіант наведено лише для полегшення розуміння винаходу, а не для його обмеження. Зрозуміло, що можливі модифікації, що не виходять за межі об'єму винаходу, і даний винахід включає їхні еквіваленти. У вищеописаному варіанті як приклад поглинаючого виробу був описаний одноразовий підгузник, але поглинаючим виробом може бути і інший санітарно-гігієнічний виріб. Крім того, у вищеописаному варіанті як приклад безперервного полотна був описаний матеріал-основа 23 для задніх поясних елементів, а як приклад прикріплюваної деталі була описана стрічка-застібка 9, але можуть бути і інші приклади безперервного полотна і деталі, за умови що вони є складовими елементами поглинаючого виробу. Так, прикладом безперервного полотна може бути матеріал-основа для передніх поясних елементів 3, а прикладом деталі вищезгадана стрічка-орієнтир. В даному варіанті притискний валик 41 сконфігурований таким чином, щоб входити в контакт з тією частиною на нижній поверхні 23b матеріалу-основи 23 для задніх поясних елементів, на якій немає клейкої ділянки 9d (точніше, і власне стрічки-застібки 9 також немає) на верхній поверхні 23а (вільна частина 23с), але можуть бути й інші варіанти. Так, притискний валик 41 може бути сконфігурований таким чином, щоб входити в контакт з тією частиною на нижній поверхні 23b матеріалу-основи 23 для задніх поясних елементів, на якій є стрічка-застібка 9, але немає клейкої ділянки 9d. В цьому випадку складкоутворення не відбувається порівняно з випадком, коли притискний валик 41 входить в контакт з частиною, на якій є клейка частина 9d. Слід зазначити, що вищезгаданий варіант має ту перевагу, що ще більше запобігає складкоутворенню. Крім того, в даному варіанті два притискні валики 41 підтримуються опорним валиком 43, і в результаті обертання опорного валика 43 обидва притискні валики 41 по черзі входять в контакт з матеріалом-основою 23 для задніх поясних елементів, але можуть бути й інші варіанти, наприклад один опорний валик 43 може підтримувати один притискний валик 41. У даному варіанті як приклад дугоподібної поверхні, що утримує деталь, описана периферична поверхня 35b нижнього валика 35, але можуть бути й інші приклади. Інакше кажучи, був описаний приклад, в якому власне нижній валик 35 має циліндричну форму, а деталь утримується на його периферичній поверхні 35b, але можутьбути й інші варіанти. Наприклад, даний винахід може бути використаний у випадку, коли утримуючу підставку (див. патентний документ 2), що служить утримуючим деталь елементом з дугоподібною утримуючою поверхнею, встановлюють на обертовому елементі (який може бути або не бути циліндричним), і деталь утримується на цій дугоподібній утримуючій поверхні. Далі опис стосується фіг. 9. На фіг. 9 представлена схема, що відповідає фіг. 7 і схематично зображує інший варіант пристрою 31 для виготовлення поглинаючого виробу. Пристрій 31 цього варіанта, як і пристрій 31 вищеописаних варіантів, включає нижній валик 35, що служить обертовим елементом, який обертається, коли знаходиться напроти верхньої поверхні матеріалу-основи 23 для задніх поясних елементів, і притискний валик 41, що служить притискним елементом, виконаним з можливістю вільного обертання навколо центральної осі. Нижній валик 35 має утримуючу підставку 51, установлену на його периферичній поверхні 35b через вісь обертання 51а. (Слід зазначити, що на нижньому валику 35 радіально у периферичному напрямку установлений ряд утримуючих підставок 51, але на фіг. 9 показана тільки одна така утримуюча підставка 51, інші не показані). Утримуюча підставка 51 має дугоподібну утримуючу поверхню 51b, що утримує стрічку-застібку. Нижній валик 35 обертається зі стрічкою-застібкою, утримуваною на дугоподібній утримуючій поверхні 51b (напрямок осі обертання 35а зліва направо) і пересуває стрічкузастібку в позицію, де вона захоплюється між верхньою поверхнею матеріалу-основи 23 для задніх поясних елементів і дугоподібною утримуючою поверхнею 51b. (Слід зазначити, що під час такого руху утримуюча підставка 51 обертається навколо осі обертання 51а і змінює орієнтацію стрічки-застібки). Притискний валик 41 з'єднує разом матеріал-основу 23 для задніх поясних елементів і стрічку-застібку шляхом входження в контакт з нижньою поверхнею матеріалу-основи 23 для задніх поясних елементів, коли стрічка-застібка досягає згаданої позиції, і притискання матеріалу-основи 23 для задніх поясних елементів до дугоподібної утримуючої поверхні 51b. Коли притискний валик 41 (валик) входить в контакт із згаданою нижньою поверхнею, напрямок центральної осі валика (на фіг. 9 це напрямок зліва направо) перетинається з напрямком центральної осі (на фіг. 9 це напрямок, що проникає у площину паперу) центра окружності дугоподібної утримуючої поверхні 51b. 10 UA 102006 C2 5 При такій конфігурації пристрою 31 для виготовлення поглинаючого виробу, яка показана на фіг. 9, лінія перетину L, по якій зовнішня поверхня 41а валика перетинається з уявною площиною, що містить центральну вісь валика, являю собою дугоподібну криву лінію, і якщо радіус валика в центральній частині у напрямку його центральної осі є меншим, ніж радіус валика в кінцевій частині центральної осі валика, то ефект належного з'єднання матеріалуоснови для задніх поясних елементів і стрічки-застібки буде досягнутий. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Пристрій для виготовлення поглинаючого виробу, що включає: обертовий елемент, що обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, при цьому обертовий елемент має дугоподібну утримуючу поверхню, яка утримує деталь, причому обертовий елемент змушує цю деталь рухатися в позицію, де вона захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і притискний елемент, який з'єднує разом безперервне полотно і деталь шляхом входження в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні, при цьому притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні, коли валик входить в контакт з іншою поверхнею безперервного полотна, і лінія перетину зовнішньої поверхні валика та уявної площини, що містить центральну вісь валика, являє собою дугоподібно криву лінію, причому діаметр валика в центральній частині в напрямку центральної осі валика є меншим, ніж діаметр валика в кінцевій частині у напрямку центральної осі валика. 2. Пристрій за п. 1, який відрізняється тим, що на деталі виконана клейка ділянка, яка склеюється з безперервним полотном при з'єднанні з ним, а притискний елемент входить в контакт з тією частиною на іншій поверхні безперервного полотна, на якій немає клейкої ділянки на першій поверхні безперервного полотна, і притискає безперервне полотно до дугоподібної утримуючої поверхні. 3. Пристрій за п. 2, який відрізняється тим, що притискний елемент входить в контакт з тією частиною на іншій поверхні безперервного полотна, на якій немає деталі на першій поверхні безперервного полотна, і притискає безперервне полотно до дугоподібної утримуючої поверхні. 4. Пристрій за пп. 1-3, який відрізняється тим, що притискний елемент являє собою валик, виконаний з можливістю вільного ковзання в напрямку центральної осі валика. 5. Спосіб виготовлення поглинаючого виробу, який передбачає: пересування деталі за допомогою обертового елемента, який обертається, коли знаходиться напроти однієї поверхні безперервного полотна, що рухається, і який має дугоподібну утримуючу поверхню, що утримує деталь, в позицію, де ця деталь захоплюється між згаданою однією поверхнею безперервного полотна та дугоподібною утримуючою поверхнею в результаті обертання, коли деталь знаходиться на дугоподібній утримуючій поверхні; і з'єднання разом безперервного полотна і деталі шляхом входження притискного елемента в контакт з іншою поверхнею безперервного полотна, коли деталь досягає згаданої позиції, і притискання безперервного полотна до дугоподібної утримуючої поверхні, при цьому притискний елемент являє собою валик, виконаний з можливістю вільного обертання навколо центральної осі, причому напрямок центральної осі валика перетинається з напрямком центральної осі центра окружності дугоподібної утримуючої поверхні, коли валик входить в контакт з іншою поверхнею безперервного полотна, і лінія перетину зовнішньої поверхні валика та уявної площини, що містить центральну вісь валика, являє собою дугоподібно криву лінію, причому діаметр валика в центральній частині в напрямку центральної осі валика є меншим, ніж діаметр валика в кінцевій частині в напрямку центральної осі валика. 11 UA 102006 C2 12 UA 102006 C2 13 UA 102006 C2 14 UA 102006 C2 15 UA 102006 C2 16 UA 102006 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
