Захисний елемент з колірним кіп-ефектом і магнітними властивостями, предмет з таким захисним елементом, а також спосіб виготовлення такого захисного елемента і такого предмета

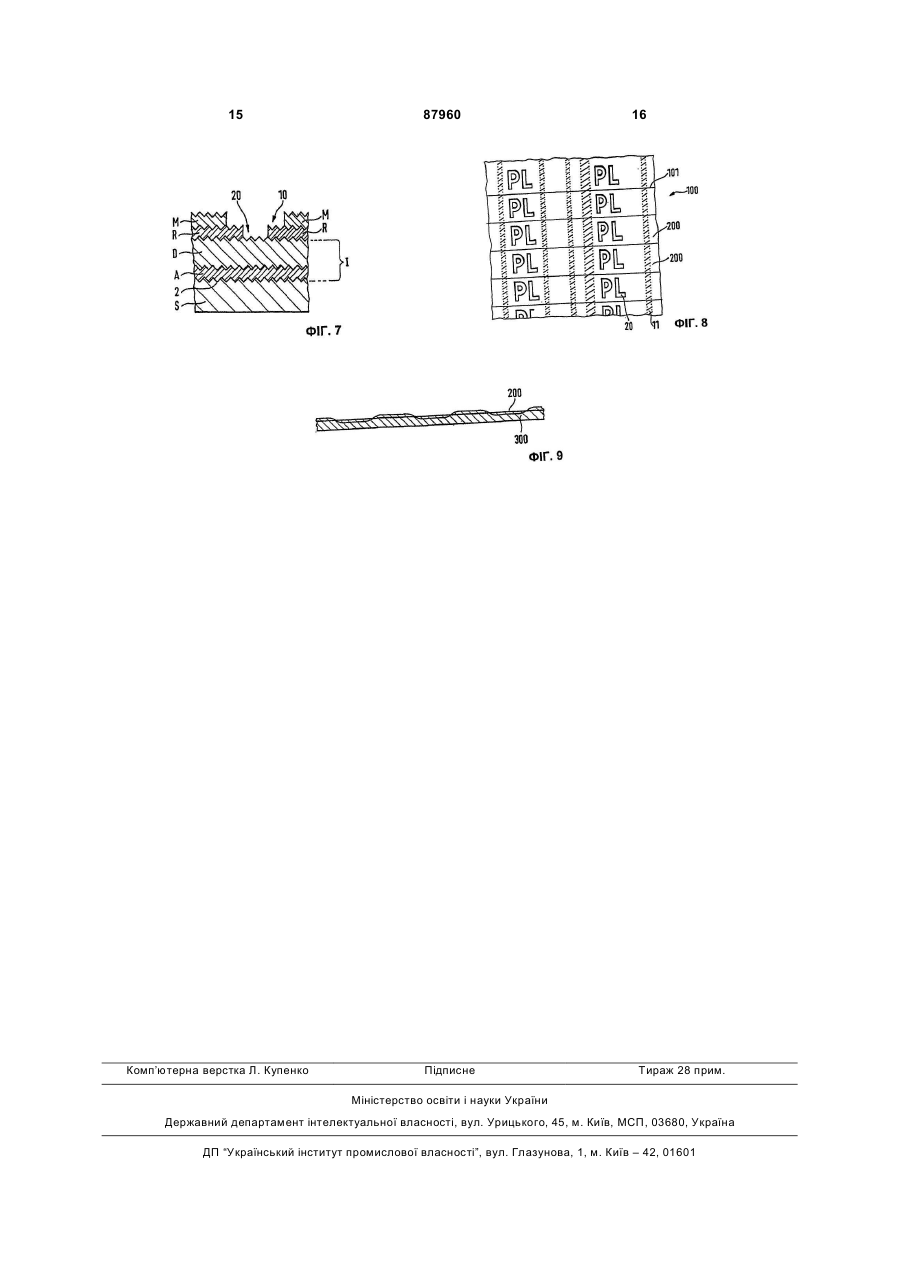

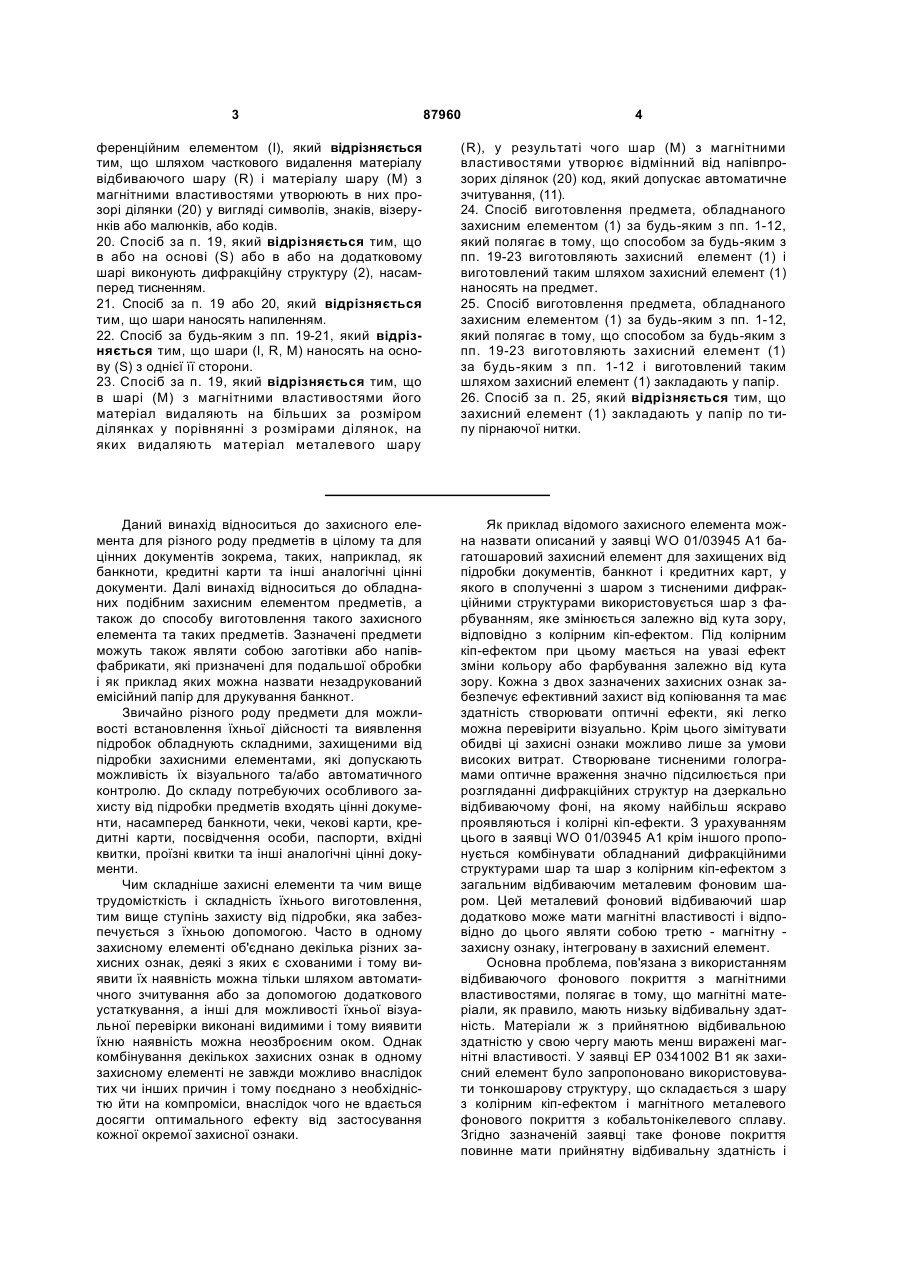

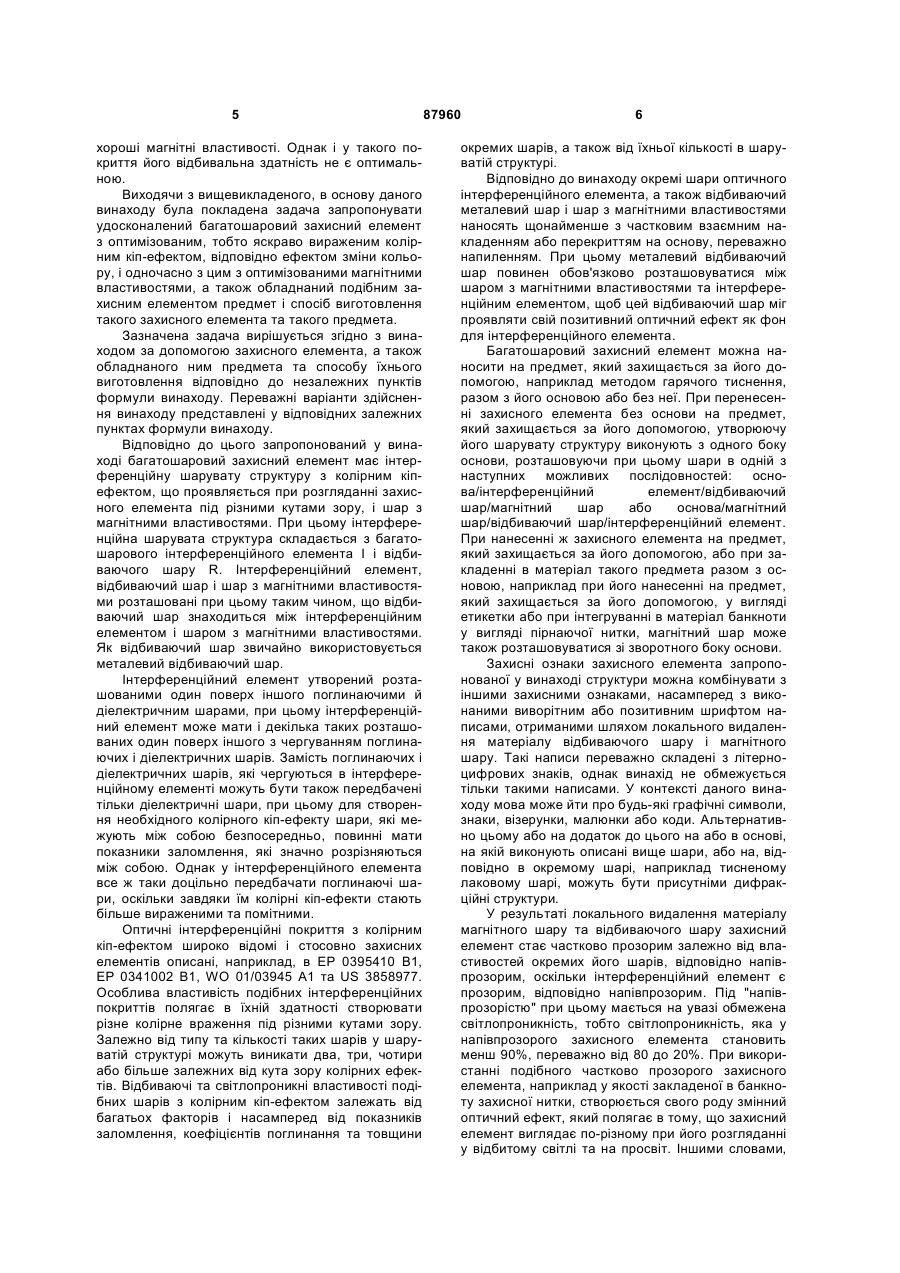

1. Захисний елемент (1, 200) для предметів, насамперед для цінних документів (200), таких як банкноти та кредитні карти, який має декілька розташованих один поверх іншого шарів (І, R, M), a саме, щонайменше один інтерференційний елемент (І), який створює колірний кіп-ефект, і шар, який має магнітні властивості (М), який відрізняється тим, що між шаром (М) з магнітними властивостями та щонайменше одним інтерференційним елементом (І) розташований відбиваючий шар (R), та тим, що шар (М) з магнітними властивостями й відбиваючий шар мають розриви або вирізи (10, 20) у вигляді символів, знаків, візерунків або малюнків, або кодів. 2. Захисний елемент за п. 1, який відрізняється тим, що розриви або вирізи (10) у шарі (М) з магнітними властивостями мають більші розміри в порівнянні з розмірами розривів або вирізів (20) у відбиваючому шарі (R) і утворюють код, який допускає автоматичне зчитування (11). 3. Захисний елемент за п. 1 або 2, який відрізняється тим, що має дифракційні структури. 4. Захисний елемент за будь-яким з пп. 1-3, який відрізняється тим, що має основу (S), на якій розташовані зазначені шари (І, R, M). 5. Захисний елемент за п. 4, який відрізняється тим, що основа (S) обладнана дифракційними структурами (2). 2 (19) 1 3 87960 4 ференційним елементом (І), який відрізняється тим, що шляхом часткового видалення матеріалу відбиваючого шару (R) і матеріалу шару (М) з магнітними властивостями утворюють в них прозорі ділянки (20) у вигляді символів, знаків, візерунків або малюнків, або кодів. 20. Спосіб за п. 19, який відрізняється тим, що в або на основі (S) або в або на додатковому шарі виконують дифракційну структуру (2), насамперед тисненням. 21. Спосіб за п. 19 або 20, який відрізняється тим, що шари наносять напиленням. 22. Спосіб за будь-яким з пп. 19-21, який відрізняється тим, що шари (І, R, M) наносять на основу (S) з однієї її сторони. 23. Спосіб за п. 19, який відрізняється тим, що в шарі (М) з магнітними властивостями його матеріал видаляють на більших за розміром ділянках у порівнянні з розмірами ділянок, на яких видаляють матеріал металевого шару (R), y результаті чого шар (М) з магнітними властивостями утворює відмінний від напівпрозорих ділянок (20) код, який допускає автоматичне зчитування, (11). 24. Спосіб виготовлення предмета, обладнаного захисним елементом (1) за будь-яким з пп. 1-12, який полягає в тому, що способом за будь-яким з пп. 19-23 виготовляють захисний елемент (1) і виготовлений таким шляхом захисний елемент (1) наносять на предмет. 25. Спосіб виготовлення предмета, обладнаного захисним елементом (1) за будь-яким з пп. 1-12, який полягає в тому, що способом за будь-яким з пп. 19-23 виготовляють захисний елемент (1) за будь-яким з пп. 1-12 і виготовлений таким шляхом захисний елемент (1) закладають у папір. 26. Спосіб за п. 25, який відрізняється тим, що захисний елемент (1) закладають у папір по типу пірнаючої нитки. Даний винахід відноситься до захисного елемента для різного роду предметів в цілому та для цінних документів зокрема, таких, наприклад, як банкноти, кредитні карти та інші аналогічні цінні документи. Далі винахід відноситься до обладнаних подібним захисним елементом предметів, а також до способу виготовлення такого захисного елемента та таких предметів. Зазначені предмети можуть також являти собою заготівки або напівфабрикати, які призначені для подальшої обробки і як приклад яких можна назвати незадрукований емісійний папір для друкування банкнот. Звичайно різного роду предмети для можливості встановлення їхньої дійсності та виявлення підробок обладнують складними, захищеними від підробки захисними елементами, які допускають можливість їх візуального та/або автоматичного контролю. До складу потребуючих особливого захисту від підробки предметів входять цінні документи, насамперед банкноти, чеки, чекові карти, кредитні карти, посвідчення особи, паспорти, вхідні квитки, проїзні квитки та інші аналогічні цінні документи. Чим складніше захисні елементи та чим вище трудомісткість і складність їхнього виготовлення, тим вище ступінь захисту від підробки, яка забезпечується з їхньою допомогою. Часто в одному захисному елементі об'єднано декілька різних захисних ознак, деякі з яких є схованими і тому виявити їх наявність можна тільки шляхом автоматичного зчитування або за допомогою додаткового устаткування, а інші для можливості їхньої візуальної перевірки виконані видимими і тому виявити їхню наявність можна неозброєним оком. Однак комбінування декількох захисних ознак в одному захисному елементі не завжди можливо внаслідок тих чи інших причин і тому поєднано з необхідністю йти на компроміси, внаслідок чого не вдається досягти оптимального ефекту від застосування кожної окремої захисної ознаки. Як приклад відомого захисного елемента можна назвати описаний у заявці WO 01/03945 А1 багатошаровий захисний елемент для захищених від підробки документів, банкнот і кредитних карт, у якого в сполученні з шаром з тисненими дифракційними структурами використовується шар з фарбуванням, яке змінюється залежно від кута зору, відповідно з колірним кіп-ефектом. Під колірним кіп-ефектом при цьому мається на увазі ефект зміни кольору або фарбування залежно від кута зору. Кожна з двох зазначених захисних ознак забезпечує ефективний захист від копіювання та має здатність створювати оптичні ефекти, які легко можна перевірити візуально. Крім цього зімітувати обидві ці захисні ознаки можливо лише за умови високих витрат. Створюване тисненими голограмами оптичне враження значно підсилюється при розгляданні дифракційних структур на дзеркально відбиваючому фоні, на якому найбільш яскраво проявляються і колірні кіп-ефекти. З урахуванням цього в заявці WO 01/03945 А1 крім іншого пропонується комбінувати обладнаний дифракційними структурами шар та шар з колірним кіп-ефектом з загальним відбиваючим металевим фоновим шаром. Цей металевий фоновий відбиваючий шар додатково може мати магнітні властивості і відповідно до цього являти собою третю - магнітну захисну ознаку, інтегровану в захисний елемент. Основна проблема, пов'язана з використанням відбиваючого фонового покриття з магнітними властивостями, полягає в тому, що магнітні матеріали, як правило, мають низьку відбивальну здатність. Матеріали ж з прийнятною відбивальною здатністю у свою чергу мають менш виражені магнітні властивості. У заявці ЕР 0341002 В1 як захисний елемент було запропоновано використовувати тонкошарову структуру, що складається з шару з колірним кіп-ефектом і магнітного металевого фонового покриття з кобальтонікелевого сплаву. Згідно зазначеній заявці таке фонове покриття повинне мати прийнятну відбивальну здатність і 5 хороші магнітні властивості. Однак і у такого покриття його відбивальна здатність не є оптимальною. Виходячи з вищевикладеного, в основу даного винаходу була покладена задача запропонувати удосконалений багатошаровий захисний елемент з оптимізованим, тобто яскраво вираженим колірним кіп-ефектом, відповідно ефектом зміни кольору, і одночасно з цим з оптимізованими магнітними властивостями, а також обладнаний подібним захисним елементом предмет і спосіб виготовлення такого захисного елемента та такого предмета. Зазначена задача вирішується згідно з винаходом за допомогою захисного елемента, а також обладнаного ним предмета та способу їхнього виготовлення відповідно до незалежних пунктів формули винаходу. Переважні варіанти здійснення винаходу представлені у відповідних залежних пунктах формули винаходу. Відповідно до цього запропонований у винаході багатошаровий захисний елемент має інтерференційну шарувату структуру з колірним кіпефектом, що проявляється при розгляданні захисного елемента під різними кутами зору, і шар з магнітними властивостями. При цьому інтерференційна шарувата структура складається з багатошарового інтерференційного елемента І і відбиваючого шару R. Інтерференційний елемент, відбиваючий шар і шар з магнітними властивостями розташовані при цьому таким чином, що відбиваючий шар знаходиться між інтерференційним елементом і шаром з магнітними властивостями. Як відбиваючий шар звичайно використовується металевий відбиваючий шар. Інтерференційний елемент утворений розташованими один поверх іншого поглинаючими й діелектричним шарами, при цьому інтерференційний елемент може мати і декілька таких розташованих один поверх іншого з чергуванням поглинаючих і діелектричних шарів. Замість поглинаючих і діелектричних шарів, які чергуються в інтерференційному елементі можуть бути також передбачені тільки діелектричні шари, при цьому для створення необхідного колірного кіп-ефекту шари, які межують між собою безпосередньо, повинні мати показники заломлення, які значно розрізняються між собою. Однак у інтерференційного елемента все ж таки доцільно передбачати поглинаючі шари, оскільки завдяки їм колірні кіп-ефекти стають більше вираженими та помітними. Оптичні інтерференційні покриття з колірним кіп-ефектом широко відомі і стосовно захисних елементів описані, наприклад, в ЕР 0395410 В1, ЕР 0341002 В1, WO 01/03945 А1 та US 3858977. Особлива властивість подібнихінтерференційних покриттів полягає в їхній здатності створювати різне колірне враження під різними кутами зору. Залежно від типу та кількості таких шарів у шаруватій структурі можуть виникати два, три, чотири або більше залежних від кута зору колірних ефектів. Відбиваючі та світлопроникні властивості подібних шарів з колірним кіп-ефектом залежать від багатьох факторів і насамперед від показників заломлення, коефіцієнтів поглинання та товщини 87960 6 окремих шарів, а також від їхньої кількості в шаруватій структурі. Відповідно до винаходу окремі шари оптичного інтерференційного елемента, а також відбиваючий металевий шар і шар з магнітними властивостями наносять щонайменше з частковим взаємним накладенням або перекриттям на основу, переважно напиленням. При цьому металевий відбиваючий шар повинен обов'язково розташовуватися між шаром з магнітними властивостями та інтерференційним елементом, щоб цей відбиваючий шар міг проявляти свій позитивний оптичний ефект як фон для інтерференційного елемента. Багатошаровий захисний елемент можна наносити на предмет, який захищається за його допомогою, наприклад методом гарячого тиснення, разом з його основою або без неї. При перенесенні захисного елемента без основи на предмет, який захищається за його допомогою, утворюючу його шарувату структуру виконують з одного боку основи, розташовуючи при цьому шари в одній з наступних можливих послідовностей: основа/інтерференційний елемент/відбиваючий шар/магнітний шар або основа/магнітний шар/відбиваючий шар/інтерференційний елемент. При нанесенні ж захисного елемента на предмет, який захищається за його допомогою, або при закладенні в матеріал такого предмета разом з основою, наприклад при його нанесенні на предмет, який захищається за його допомогою, у вигляді етикетки або при інтегруванні в матеріал банкноти у вигляді пірнаючої нитки, магнітний шар може також розташовуватися зі зворотного боку основи. Захисні ознаки захисного елемента запропонованої у винаході структури можна комбінувати з іншими захисними ознаками, насамперед з виконаними виворітним або позитивним шрифтом написами, отриманими шляхом локального видалення матеріалу відбиваючого шару і магнітного шару. Такі написи переважно складені з літерноцифрових знаків, однак винахід не обмежується тільки такими написами. У контексті даного винаходу мова може йти про будь-які графічні символи, знаки, візерунки, малюнки або коди. Альтернативно цьому або на додаток до цього на або в основі, на якій виконують описані вище шари, або на, відповідно в окремому шарі, наприклад тисненому лаковому шарі, можуть бути присутніми дифракційні структури. У результаті локального видалення матеріалу магнітного шару та відбиваючого шару захисний елемент стає частково прозорим залежно від властивостей окремих його шарів, відповідно напівпрозорим, оскільки інтерференційний елемент є прозорим, відповідно напівпрозорим. Під "напівпрозорістю" при цьому мається на увазі обмежена світлопроникність, тобто світлопроникність, яка у напівпрозорого захисного елемента становить менш 90%, переважно від 80 до 20%. При використанні подібного частково прозорого захисного елемента, наприклад у якості закладеної в банкноту захисної нитки, створюється свого роду змінний оптичний ефект, який полягає в тому, що захисний елемент виглядає по-різному при його розгляданні у відбитому світлі та на просвіт. Іншими словами, 7 знаки, символи, візерунки, малюнки та коди у закладеної в матеріал банкноти захисної нитки не видно у відбитому світлі, але при розгляданні захисної нитки на просвіт стають чітко помітними у вигляді більш світлих ділянок на оточуючому їх темному фоні. Запропонований у винаході захисний елемент найбільш придатний для комбінування з дифракційними структурами, що дозволяє створювати додаткові колірні ефекти. Такі дифракційні структури можуть являти собою, наприклад, структури у вигляді дифракційних ґрат, світлозаломленні візерунки або малюнки або відбивні, просвітні або об'ємні голограми. Дифракційні структури можуть бути наявними, наприклад, безпосередньо у вигляді тиснених структур в основі, яка несе всі шари захисного елемента, наприклад в основі полімерної нитки, або можуть бути виконані в додатковому шарі. Такий додатковий шар може являти собою, наприклад, лаковий шар. Створювані дифракційними структурами колірні ефекти засновані на дифракції світла на тиснених рельєфних структурах. Найбільш яскраво або інтенсивно створюваний подібними дифракційними структурами оптичний ефект проявляється на відбиваючому металевому фоні. Оскільки у пропонованого у винаході захисного елемента вже є відбиваючий металевий шар, його без яких-небудь проблем можна використати і у якості відбиваючого металевого фону для дифракційної структури. Відбиваючий металевий шар може бути виконаний, наприклад, з алюмінію, срібла, нікелю, платини або паладію, переважні з яких алюміній або срібло. Обидва ці матеріали є електропровідними, і тому наявність у захисної ознаки електропровідності можна тим самим розглядати як додаткову захисну ознаку. Нижче винахід більш докладно розглянутий на прикладі деяких варіантів його здійснення з посиланням на креслення, що додаються. На наведених на цих кресленнях зображеннях пропорції не відповідають реальним співвідношенням розмірів і служать переважно для більш наочного пояснення принципів, які лежать в основі винаходу. На кресленнях, що додаються, зокрема, показано: на Фіг.1 - схематичне зображення послідовності шарів у захисному елементі, який пропонується у винаході; на Фіг.2-6 - схематичне зображення шаруватої структури захисного елемента, що пропонується у винаході, разом з розташованою в різних місцях шаруватої структури основою з тисненими дифракційними структурами; на Фіг.7 - схематичне зображення шаруватої структури показаного на Фіг.4 захисного елемента з вирізами або розривами в магнітному шарі та відбиваючому шарі; на Фіг.8 - вид у горизонтальній проекції напівфабрикату, який складається з декількох захисних елементів, що утворюють суцільне полотно з показаною на Фіг.7 шаруватою структурою; на Фіг.9 - зображена в розрізі захисна нитка, яка у вигляді пірнаючої нитки закладена в матеріал банкноти. 87960 8 Технічні пояснення, які відносяться до окремих креслень, не обмежуються показаними на кожному з них варіантами здійснення винаходу, а служать також для пояснення загальної ідеї, яка лежить в основі винаходу. На Фіг.1 у розрізі показаний фрагмент шаруватої структури захисного елемента 1, виконаного відповідно до основного варіанта здійснення даного винаходу. Така шарувата структура з колірним кіп-ефектом, відповідно з ефектом зміни кольору, має багатошаровий інтерференційний елемент І, шар Μ з магнітними властивостями та розташований між цими інтерференційним елементом І і шаром Μ з магнітними властивостями відбиваючий шар R. У подібного захисного елемента 1, коли він нанесений на предмет, який захищається за його допомогою, або інтегрований в нього, його інтерференційний елемент І візуально розрізнюється, тобто звернений до людини. Сказане відноситься також до всіх варіантів здійснення винаходу, представлених на Фіг.2-7. У такого захисного елемента додатково можуть бути передбачені також прозорі або напівпрозорі шари, розташовані поверх інтерференційного елемента І або виконані у вигляді проміжних шарів. Інтерференційний елемент І у свою чергу також має багатошарову структуру та складається щонайменше із двох шарів, а саме, у показаному на Фіг.1 варіанті складається з поглинаючого шару А і розташованого під ним діелектричного шару D. Фізична природа ефектів, яка лежить в основі створення колірного кіп-ефекту, утворюваних окремими шарами в інтерференційній шаруватій структурі, яка складається із відбиваючих шарів і інтерференційних елементів, в принципі добре відома фахівцям даної галузі і описана, наприклад, у заявці ЕР 0395410 В1. При цьому як поглинаючий шар А звичайно використовується металевий шар, виконаний з таких матеріалів, як хром, залізо, золото або титан, і має товщину переважно від 4 до 20 нм. Як матеріали для виконання поглинаючого шару можуть використатися і різні сполучення, наприклад сполучення нікелю з хромом і залізом, а також такі метали, як ванадій, паладій або молібден. Інші придатні для виконання поглинаючого шару матеріали розглянуті, наприклад, в WO 01/03945 А1, і до них відносяться, зокрема, нікель, кобальт, вольфрам, ніобій, алюміній, сполучення металів, такі як фториди, оксиди, сульфіди, нітриди, карбіди, фосфіди, селеніди, силіциди металів та їх сполучення, а також вуглець, германій, кермет, оксид заліза та інші матеріали. Для виконання діелектричного шару використаються переважно прозорі матеріали з низьким показником заломлення n (n
