Спосіб роботи енерготехнологічного котла, енерготехнологічний котел та система керування його роботою

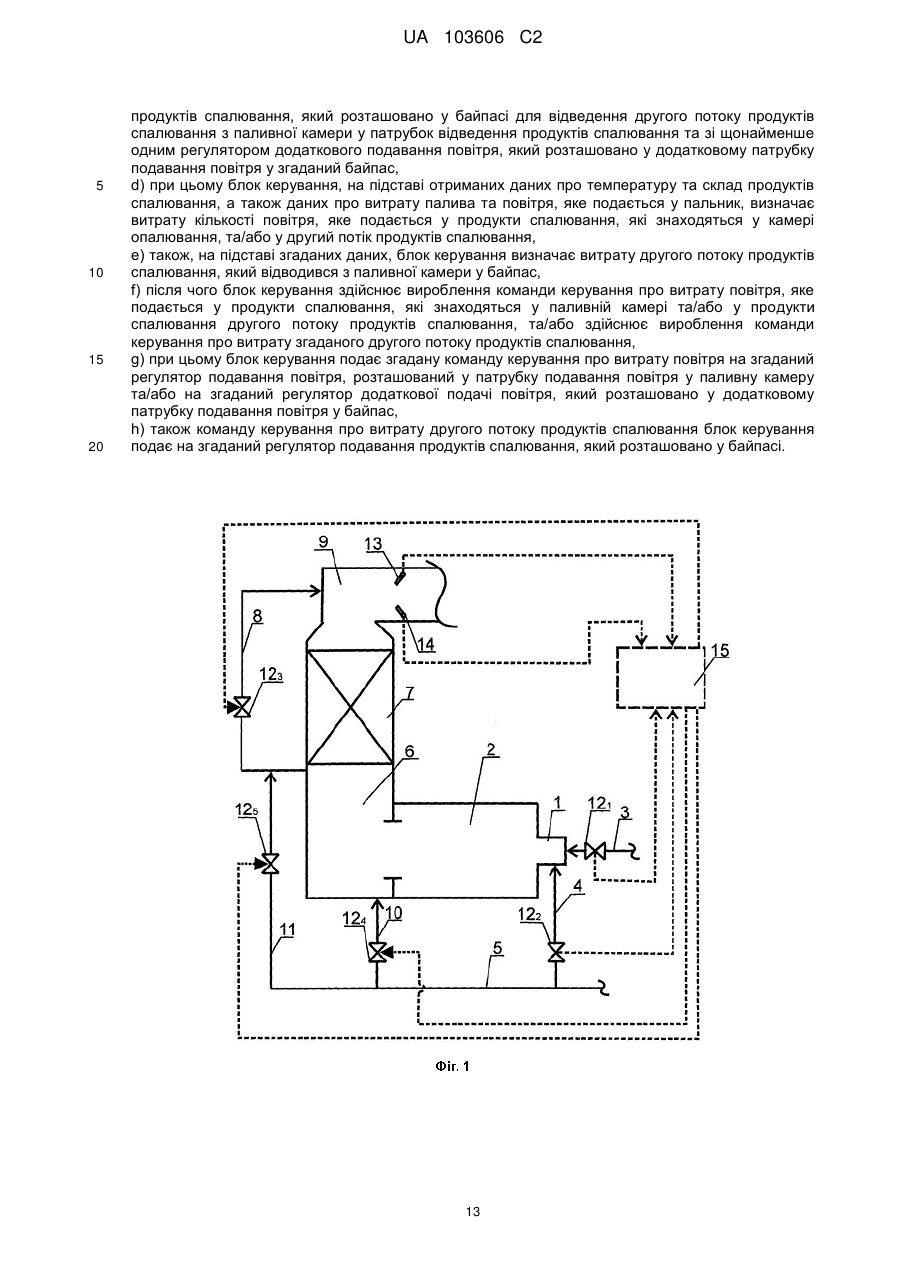

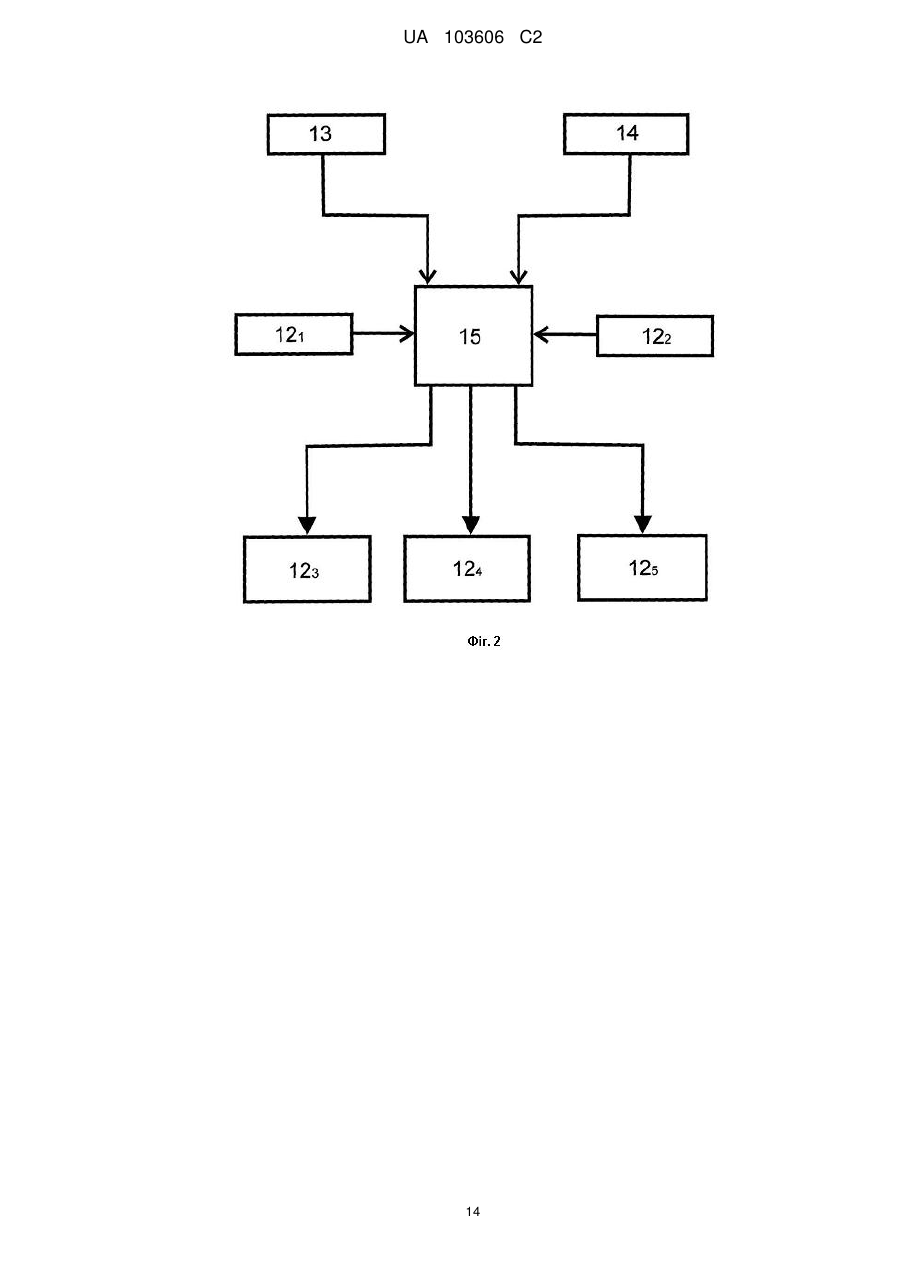

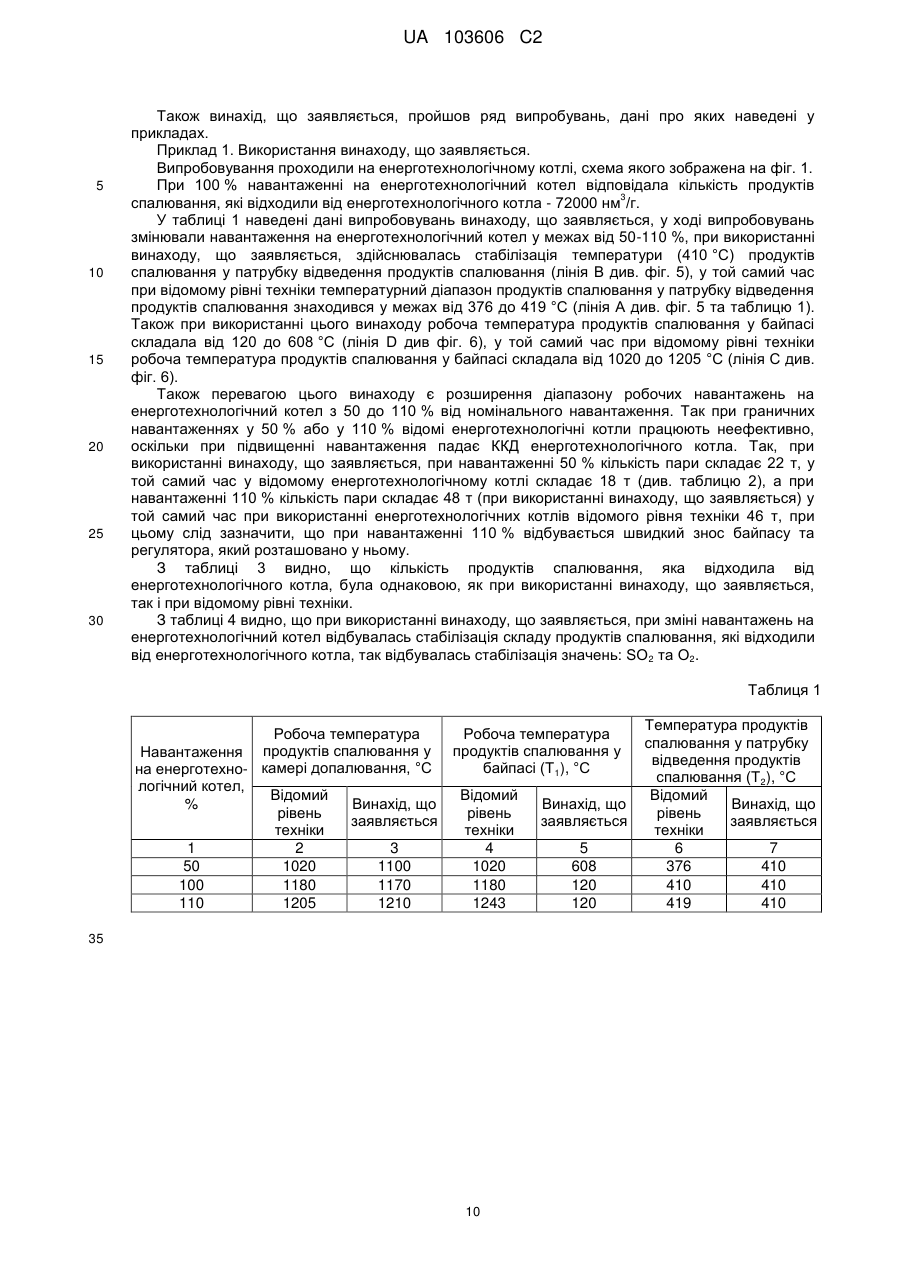

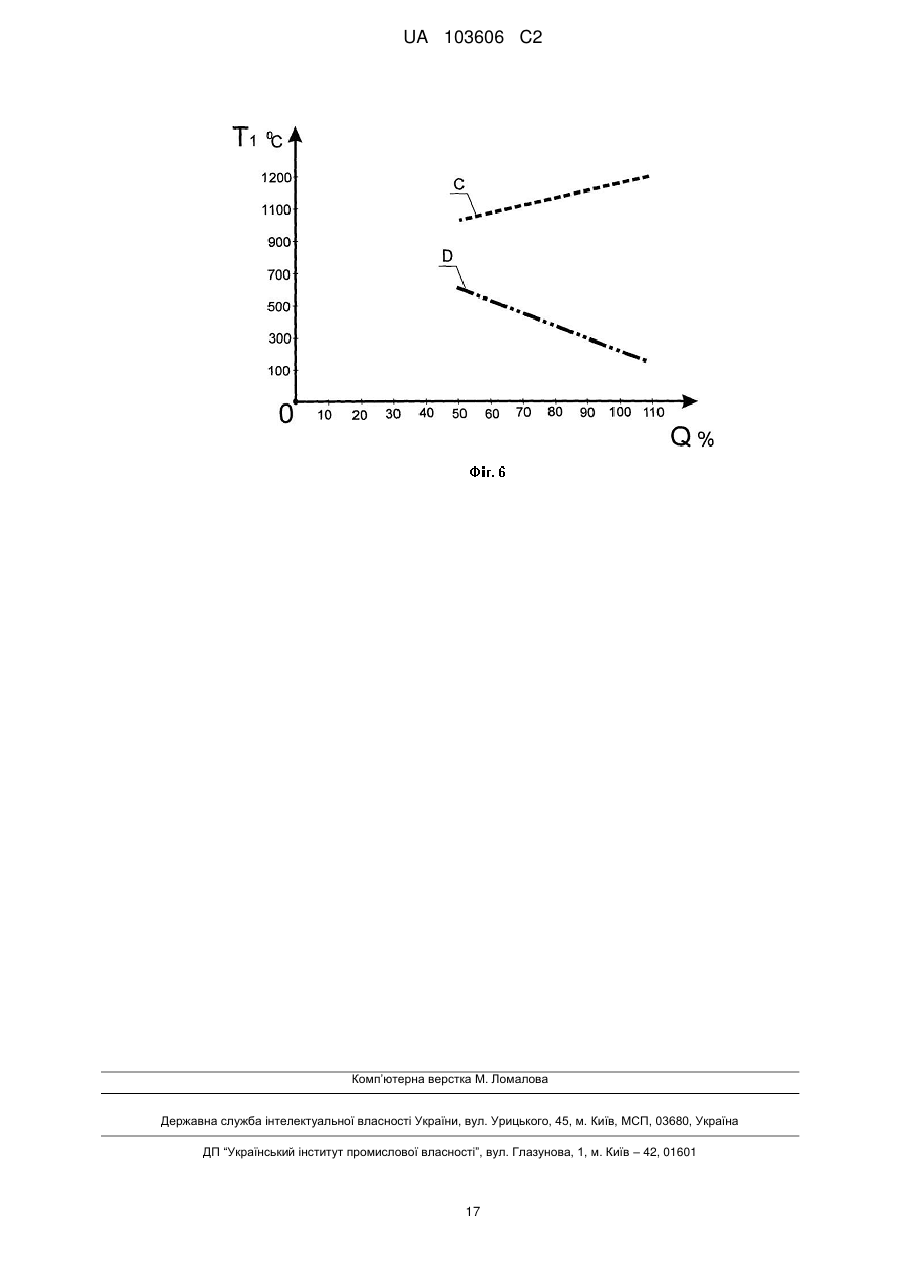

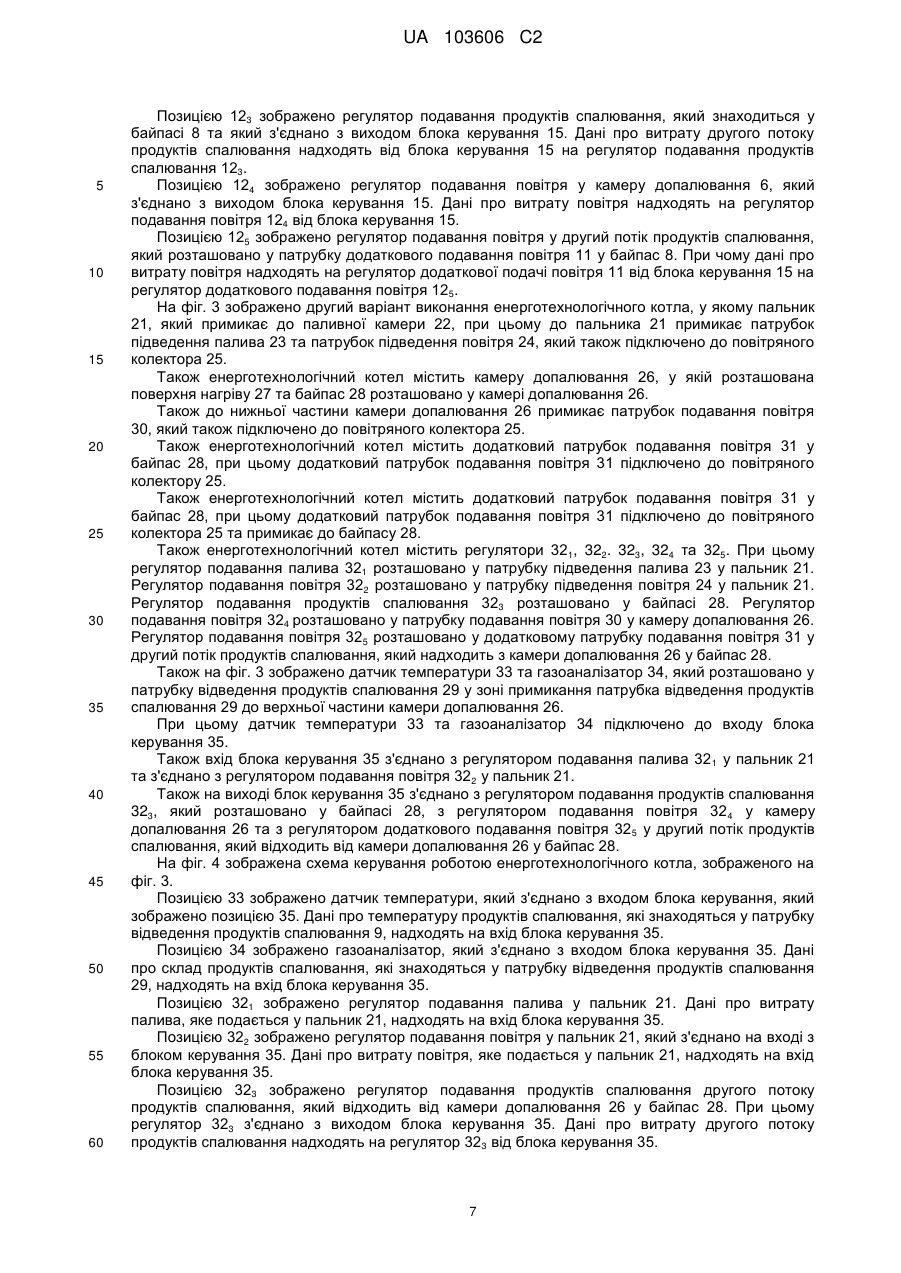

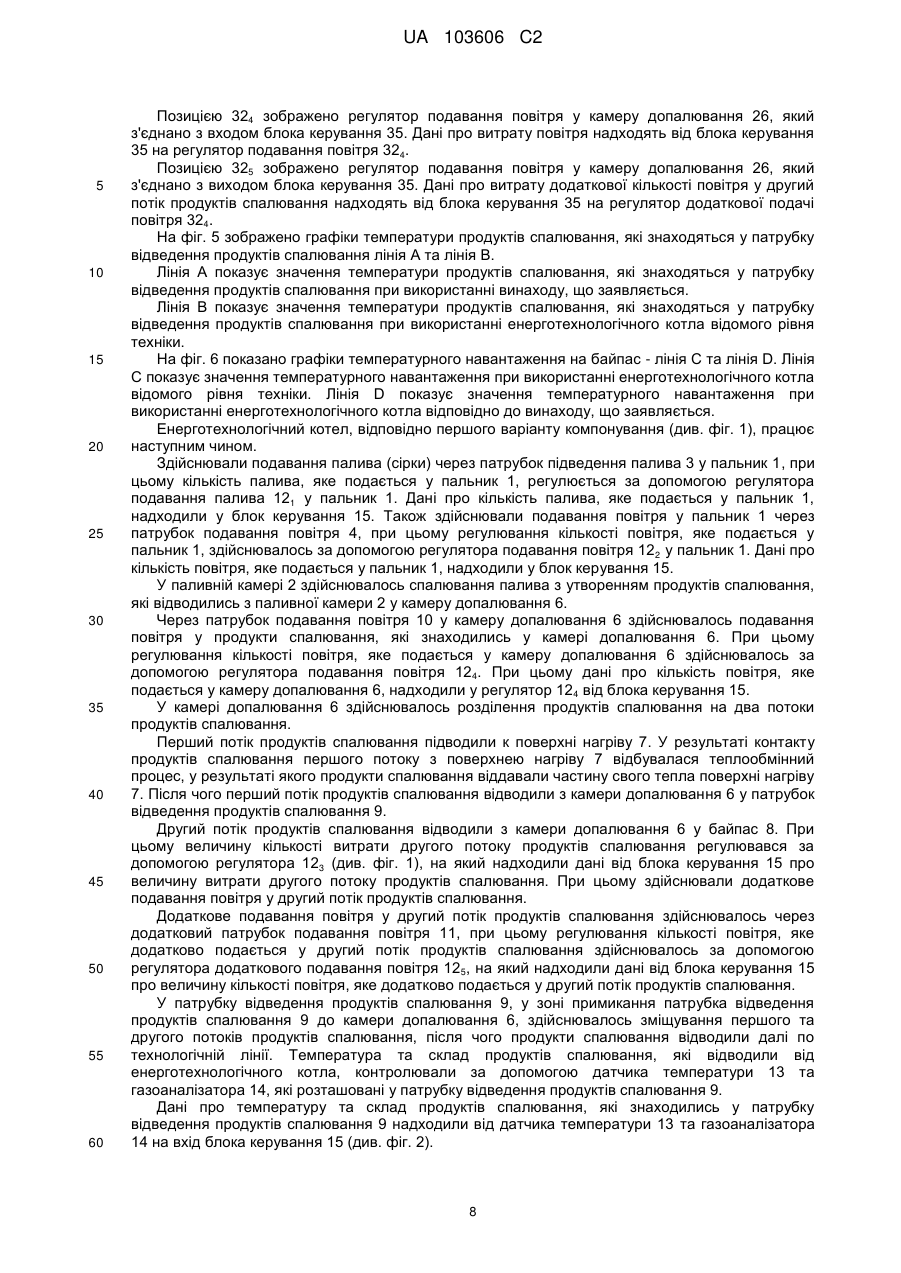

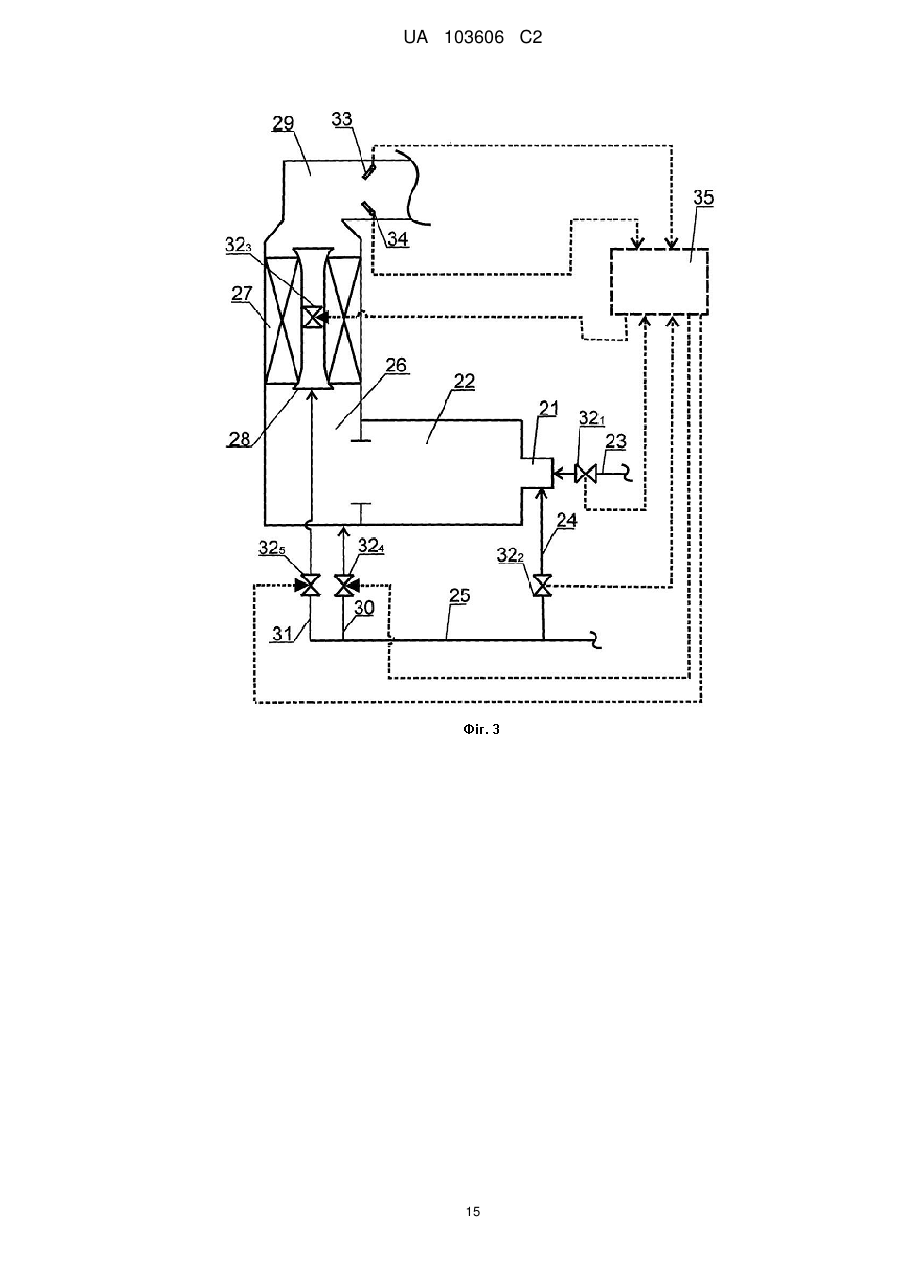

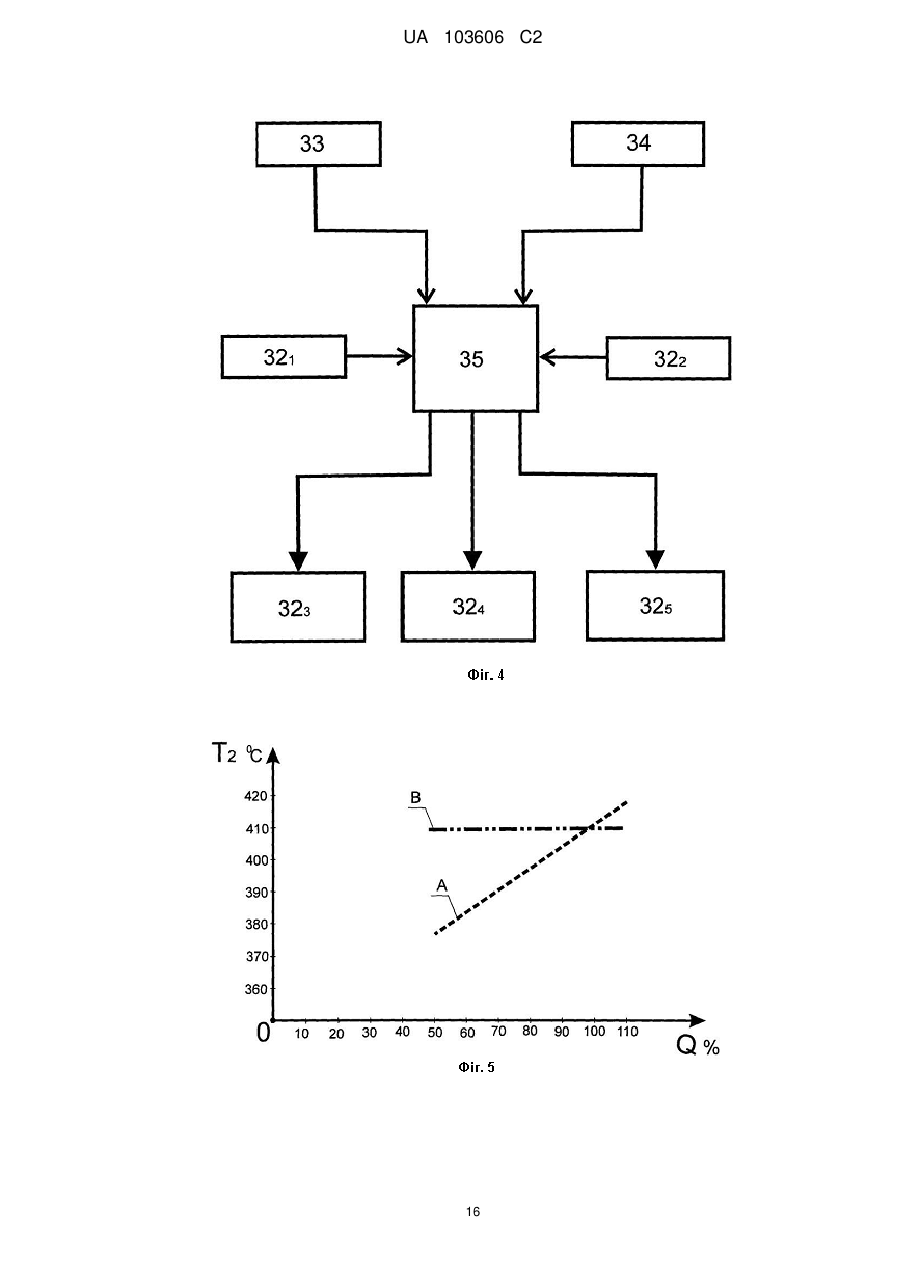

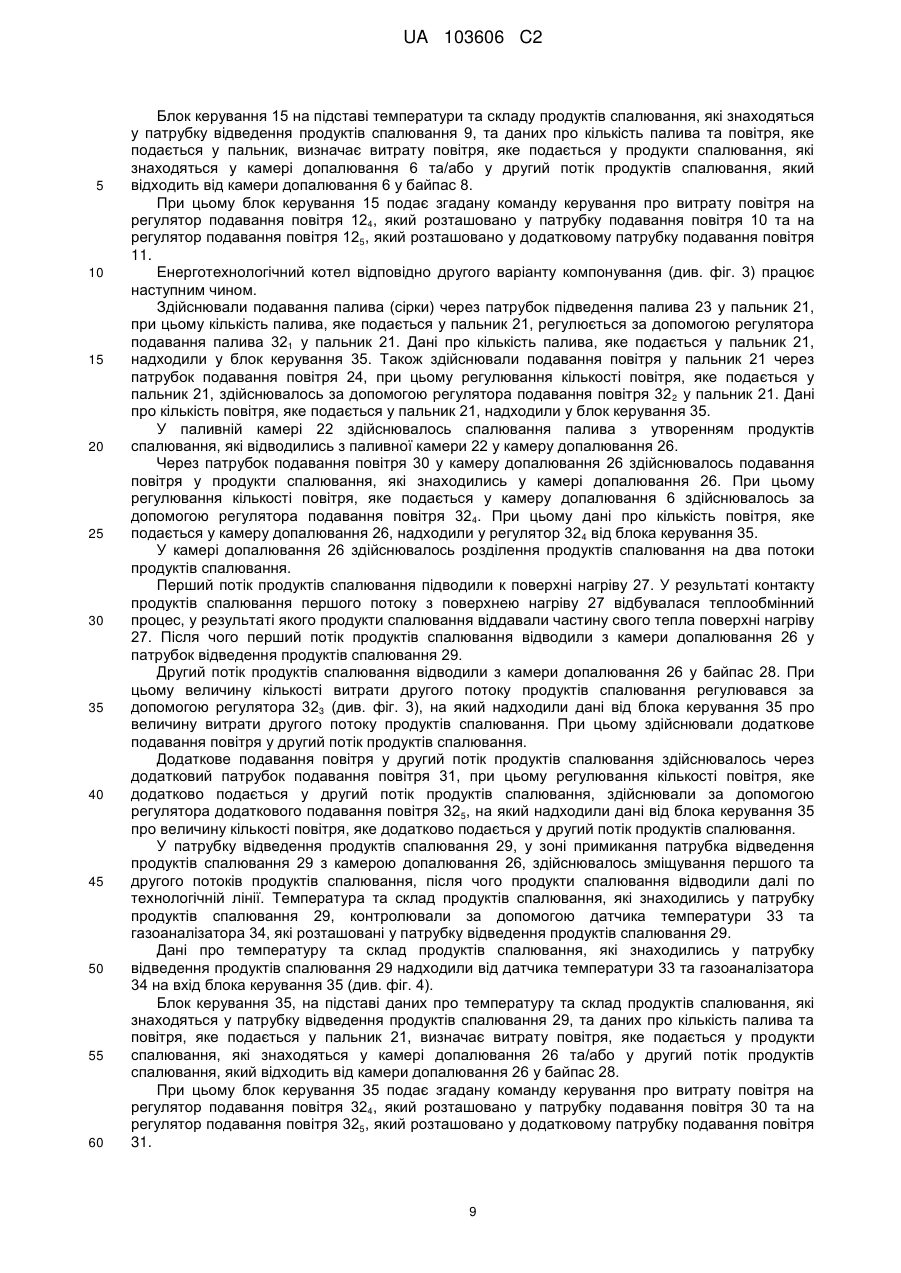

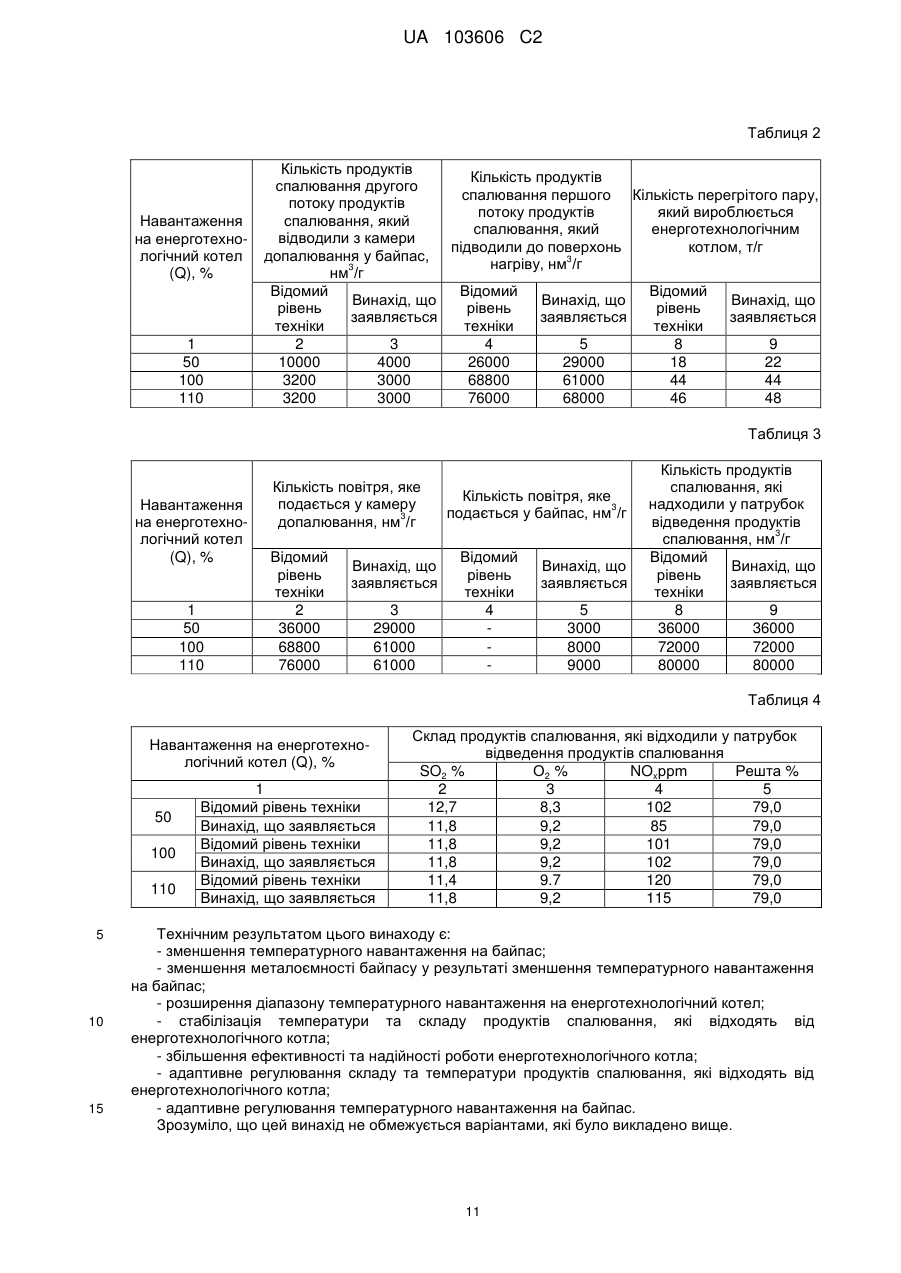

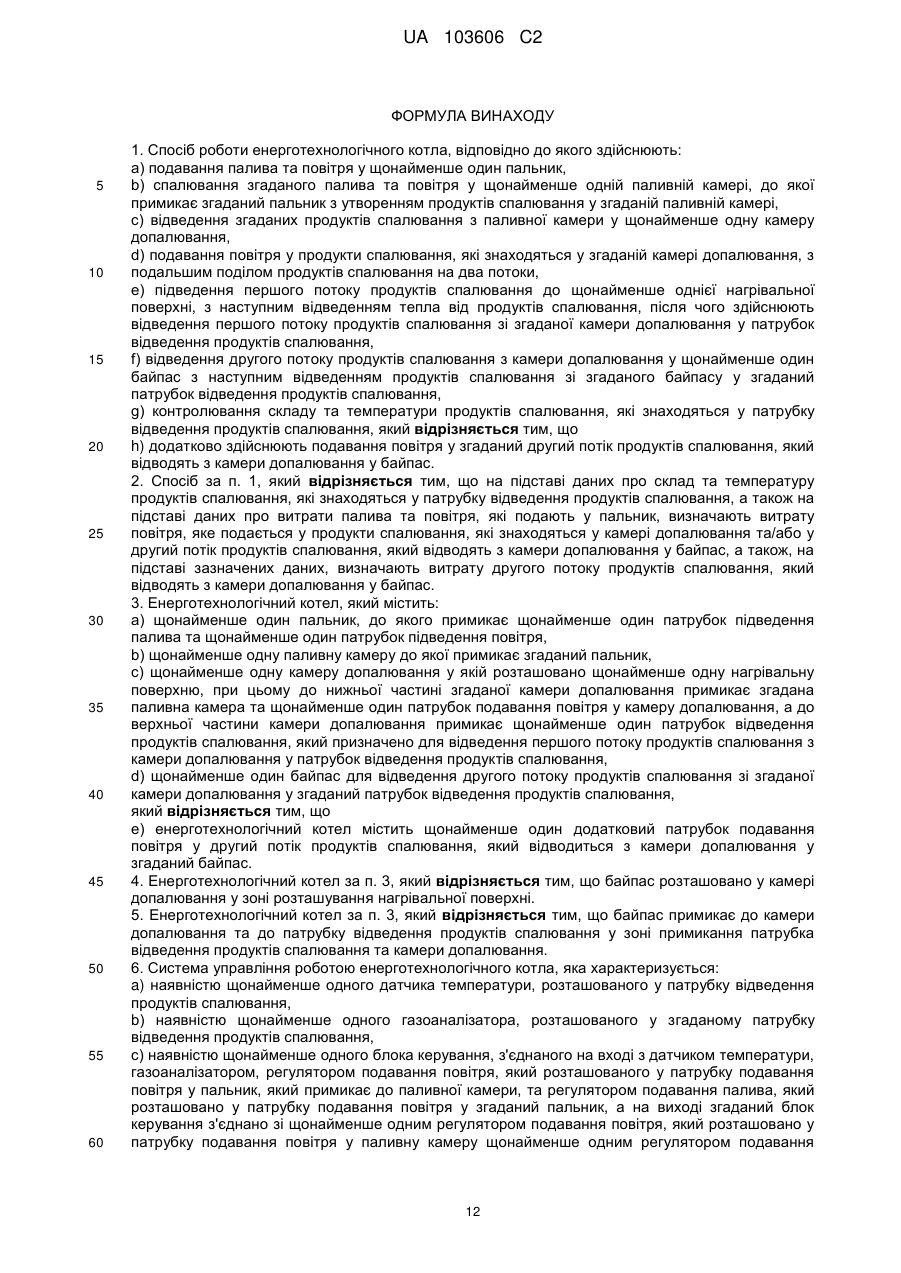

Реферат: Група винаходів належить до енергетики, зокрема до енерготехнологічних котлів. Згідно зі способом роботи котла подають паливо та повітря у пальник (1) та спалюють їх у паливній камері (6), до якої примикає пальник (1), з утворенням продуктів спалювання. Відводять продукти спалювання з паливної камери (2) у камеру допалювання (6), у яку додають повітря до продуктів спалювання і поділяють їх на два потоки. Перший потік продуктів спалювання підводять до нагрівальної поверхні (7) теплообмінника, відводять тепло від продуктів спалювання і відводять їх з камери допалювання (6) у патрубок відведення продуктів спалювання (9). Другий потік продуктів спалювання відводять з камери допалювання (6) у байпас (8) з наступним відведенням їх з байпасу (6) у патрубок відведення продуктів спалювання (9). При цьому контролюють склад та температуру продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання (9). Також здійснюють подавання охолоджувального повітря у другий потік продуктів спалювання, який відводять з камери допалювання у байпас (8). Енерготехнологічний котел та система для керування його роботою передбачають додавання охолоджувального повітря у байпас, який розташований як зовні, так і всередині камери опалювання. Винаходи сприяють зменшенню температурного навантаження на байпас (8), розширенню діапазону навантаження на енерготехнологічний котел, стабілізації температури та складу продуктів спалювання, які відходять від енерготехнологічного котла. UA 103606 C2 (12) UA 103606 C2 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 Група винаходів належить до енергетики та може бути використаною при розробці та експлуатації котельної техніки, наприклад енерготехнологічних котлів. Більш детально ці винаходи належать до енерготехнологічних котлів, які використовуються для спалювання палива з утворенням продуктів спалювання, які використовуються для певної технологічної лінії виробництва, наприклад, технологічної лінії сірчанокислого виробництва. Відомо, що енерготехнологічні котли використовують для спалювання палива з утворенням продуктів спалювання, які у свою чергу є сировиною, яку у подальшому використовують у технологічній лінії, наприклад, технологічній лінії сірчанокислого виробництва. Так, відомо енерготехнологічний котел, який містить: a) щонайменше один пальник, до якого примикає щонайменше один патрубок підведення палива та щонайменше один патрубок підведення повітря, b) щонайменше одну паливну камеру до якої примикає згаданий пальник, c) щонайменше одну камеру опалювання, у якій розташовано щонайменше одну нагрівальну поверхню, при цьому до нижньої частини згаданої камери допалювання примикає згадана паливна камера та щонайменше один патрубок подавання повітря у камеру допалювання, а до верхньої частини камери допалювання примикає щонайменше один патрубок відведення продуктів спалювання, який призначено для відведення першого потоку продуктів спалювання з камери допалювання у патрубок відведення продуктів спалювання, d) щонайменше один байпас для відведення другого потоку продуктів спалювання зі згаданою камери допалювання у згаданий патрубок відведення продуктів спалювання. Конструктивною особливістю вищевказаного енерготехнологічного котла є те, що байпас примикає до камери допалювання та до патрубку відведення продуктів спалювання у зоні примикання згаданого патрубку відведення продуктів спалювання до камери допалювання. При цьому у байпасі встановлено регулятор подавання продуктів спалювання. Наприклад, до енерготехнологічних котлів, у яких байпас примикає до камери допалювання та до патрубку відведення продуктів спалювання можна віднести енерготехнологічні котли типу КС-200 ВТКУ (див. "Котлы утилизаторы и энерготехнологические", каталог-справочник, "Вища школа", Киев, 1983 г. - С. 53-57 с.). Недоліками відомого енерготехнологічного котла є: - велика металоємність байпасу; - велике температурне навантаження на байпас, який працює при температурі 10001200 °C; - низька ефективність роботи енерготехнологічного котла при навантаженнях, що змінюються, особливо при максимальних та мінімальних навантаженнях; - низька ефективність роботи енерготехнологічного котла, яка пов'язана з підтриманням заданого складу, температури та об'єму продуктів спалювання, які відходять від патрубку відведення продуктів спалювання енерготехнологічного котла далі по технологічній лінії; - низька надійність роботи регулятора подавання продуктів спалювання, який розташовано у байпасі, тому що байпас працює при температурних навантаженнях 1000-1200 °C; - обмежений діапазон навантажень на енерготехнологічний котел у межах 70-100 %. Також, наприклад, відомий енерготехнологічний котел (тип СЭТА-Ц-100-1, див. "Паровые котлы на отходящих газа", под. ред. А.П. Воинов, "Вища школа", Киев, 1983 г. - С. 130-134 с.), який містить: a) щонайменше один пальник, до якого примикає щонайменше один патрубок підведення палива та щонайменше один патрубок підведення повітря, b) щонайменше одну паливну камеру, до якої примикає згаданий пальник, c) щонайменше одну камеру опалювання, у якій розташовано щонайменше одну нагрівальну поверхню, при цьому до нижньої частині згаданої камери допалювання примикає згадана паливна камера та щонайменше один патрубок подавання повітря у камеру допалювання, а до верхньої частини камери допалювання примикає щонайменше один патрубок відведення продуктів спалювання, який призначено для відведення першого потоку продуктів спалювання з камери допалювання у патрубок відведення продуктів спалювання, d) щонайменше один байпас для відведення другого потоку продуктів спалювання зі згаданої камери допалювання у згаданий патрубок відведення продуктів спалювання. Конструктивною особливістю вищевказаного енерготехнологічного котла є те, що байпас розташовано у камері допалювання у зоні розташування поверхні нагріву. При цьому байпас являє собою трубу, яка виконана з дорогого титанового сплаву. Регулятор подавання продуктів спалювання являє собою клапан, до якого примикає штанга, за допомогою якої здійснюється робота регулятора подавання продуктів спалювання, який розташовано у байпасі. 60 1 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 Недоліком відомого енерготехнологічного котла є: - великі витрати, пов'язані з використанням дорогих матеріалів при виробництві байпасу; - низька надійність роботи регулятора подавання продуктів спалювання, який розташовано у байпасі, тому що байпас працює при температурах 1000-1200 °C; - низька ефективність роботи енерготехнологічного котла, при зміні навантажень, особливо при максимальних та мінімальних навантаженнях; - низька ефективність роботи енерготехнологічного котла, яка пов'язана з підтриманням заданого складу, температури та об'єму продуктів спалювання, які відходять від патрубку відведення продуктів спалювання енерготехнологічного котла по технологічній лінії виробництва; - обмежений діапазон навантажень на енерготехнологічний котел у межах 75-100 %. Спосіб роботи вищевказаних енерготехнологічних котлів полягає у тому, що здійснюють; a) подавання палива та повітря у щонайменше один пальник, b) спалювання згаданого палива та повітря у щонайменше одній паливній камері, до якої примикає згаданий пальник з утворенням продуктів спалювання у згаданій паливній камері, c) відведення згаданих продуктів спалювання з паливної камери у щонайменше одну камеру допалювання, d) подавання повітря у продукти спалювання, які знаходяться у згаданій камері допалювання, з подальшим поділом продуктів спалювання на два потоки, е) підведення першого потоку продуктів спалювання до щонайменше однієї нагрівальної поверхні, з наступним відведенням тепла від продуктів спалювання, після чого здійснюють відведення першого потоку продуктів спалювання зі згаданої камери допалювання у патрубок відведення продуктів спалювання, f) відведення другого потоку продуктів спалювання з камери допалювання у щонайменше один байпас, з наступним відведенням продуктів спалювання з байпасу у згаданий патрубок відведення продуктів спалювання, g) контроль складу та температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання. Недоліками відомого способу є те, що при використанні способу неможливо підтримувати стабільні значення складу та температури продуктів спалювання, які відходять від енерготехнологічного котла далі по технологічній лінії. Також недоліками відомого способу є низька ефективність роботи енерготехнологічного котла, при зміні навантажень, особливо при максимальних та мінімальних навантаженнях, при цьому діапазон навантажень на енерготехнологічний котел знаходиться у межах від 70 до 100 %. Недоліками відомого способу є те, що у байпас надходять високотемпературні продукти спалювання, що призводить до постійної роботи байпасу при високих значеннях температури (1000-1200 °C), що призводить до зменшення надійності роботи байпасу та регулятору, який розташовано у байпасі. Також робота байпасу при високих значеннях температури призводить до збільшення витрат, які пов'язані з розробкою та експлуатацією байпасу. Також недоліком є те, що використання видимого способу призводить до низької ефективності роботи енерготехнологічного котла, при зміні навантажень, особливо при максимальних та мінімальних навантаженнях. Використання відомого способу забезпечує ефективну експлуатацію енерготехнологічного котла у межах 70-100 %. Використання відомого способу не забезпечує регулювання температурного навантаження на байпас. При використанні енерготехнологічних котлів відомого рівня техніки неможливо підтримувати постійний склад та температуру продуктів спалювання, які відходять від енерготехнологічного котла. Сучасні методи організації виробництва та логістики, які враховують потреби ринку у виробленому продукті, призводять до того, що технологічні лінії працюють при зміні навантажень, тому відомі енерготехнологічні котли, способи та системи їх роботи є неефективними. Задачею цих винаходів є розробка способу роботи енерготехнологічного котла, використання якого забезпечить ефективну та надійну роботу енерготехнологічного котла при навантаженнях, що змінюються, на енерготехнологічний котел, особливо при мінімальних та максимальних навантаженнях на енерготехнологічний котел, розробка енерготехнологічного котла, використання якого забезпечить ефективну та надійну роботу енерготехнологічного котла особливо при мінімальних та максимальних навантаженнях на енерготехнологічний 2 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 котел, розробка системи керування роботою енерготехнологічного котла, використання якої забезпечить ефективну та надійну роботу енерготехнологічного котла при навантаженнях, що змінюються, особливо при мінімальних та максимальних навантаженнях. Також задачею цих винаходів є розробка енерготехнологічного котла, способу його роботи та системи керування його роботою, які дозволяють розширити діапазон допустимих значень навантажень на енерготехнологічний котел. Також задачею цих винаходів є зменшення температурного навантаження на байпас та збільшення ефективності його використання. Також задачею цих винаходів є регулювання температурного навантаження на байпас. Також задачею цих винаходів є розширення технічних можливостей енерготехнологічних котлів. Інші задачі та переваги цих винаходів будуть розглянуті нижче принагідно до викладення цього опису та фігур. Відповідно до способу роботи енерготехнологічного котла здійснюють: a) подавання палива та повітря у щонайменше один пальник, b) спалювання згаданого палива та повітря у щонайменше одній паливній камері, до якої примикає згаданий пальник з утворенням продуктів спалювання у згаданій паливній камері, c) відведення згаданих продуктів спалювання з паливної камери у щонайменше одну камеру допалювання, d) подавання повітря у продукти спалювання, які знаходяться у згаданій камері допалювання, з подальшим поділом продуктів спалювання на два потоки, е) підведення першого потоку продуктів спалювання до щонайменше однієї нагрівальної поверхні, з наступним відведенням тепла від продуктів спалювання, після чого здійснюють відведення першого потоку продуктів спалювання зі згаданої камери допалювання у патрубок відведення продуктів спалювання, f) відведення другого потоку продуктів спалювання з камери допалювання у щонайменше один байпас, з наступним відведенням продуктів спалювання зі згаданого байпасу у згаданий патрубок відведення продуктів спалювання, g) контроль складу та температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання, відповідно до винаходу, що заявляється, h) додатково здійснюють подавання повітря у згаданий другий потік продуктів спалювання, який відводять з камери допалювання у байпас. У окремому варіанті реалізації способу на підставі даних про склад та температуру продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання, а також на підставі даних про витрату палива та повітря, які подають у пальник, визначають витрату повітря, яке подається у продукти спалювання, які знаходяться у камері опалювання, та/або у другий потік продуктів спалювання, який відводять з камери допалювання у байпас, а також, на підставі зазначених даних, визначають витрату другого потоку продуктів спалювання, який відводять з камери допалювання у байпас. Подавання повітря у другий потік продуктів спалювання дозволяє зменшити температурне навантаження на байпас з 1200 °C до 120 °C та на регулятор відведенняпродуктів спалювання, який встановлено у байпасі, що підвищує ефективність та надійність роботи байпасу та усього енерготехнологічного котла у цілому, а також дозволяє зменшити металоємність байпасу внаслідок зменшення температурного навантаження на байпас. Також зменшення температурного навантаження на байпас призводить до розширення діапазону навантажень на енерготехнологічний котел від 50 до 110 %. Також подавання повітря у другий потік продуктів спалювання та у камеру допалювання дозволяє регулювати температурне навантаження на енерготехнологічний котел та дозволяє підтримувати необхідні значення складу та температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання. Також подавання повітря у другий потік продуктів спалювання дозволяє забезпечити ефективну роботу енерготехнологічного котла при максимальних та мінімальних навантаженнях, оскільки при мінімальних навантаженнях подавання повітря у другий потік продуктів спалювання забезпечується відвід необхідної кількості продуктів спалювання від енерготехнологічного котла, що необхідно для технологічної лінії, наприклад, для технологічної сірчанокислого виробництва. Визначення на підставі даних про склад та температуру продуктів спалювання, які відводять у патрубок відведення продукти спалювання, а також на підставі даних про витрату палива та повітря, які надходять у пальник, витрати повітря, яке подається у продукти спалювання, які надходять у камеру допалювання та/або у другий потік продуктів спалювання, який відводять з 3 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 камери допалювання у байпас, а також визначення другого потоку продуктів спалювання, який відводять з камери допалювання у байпас, дозволяє оптимізувати температурне навантаження на поверхні нагріву при максимальному навантаженні роботи енерготехнологічного котла, а також дозволяє стабілізувати та адаптивно регулювати склад продуктів спалювання, які відводять у патрубок відведення продуктів спалювання та дозволяє регулювати температуру у байпасі. Регулювання витрати повітря, яке подають у продукти спалювання, які знаходяться у камері допалювання, та у другий потік продуктів спалювання дозволяє підтримувати стабільне температурне навантаження на поверхні нагріву. Особливо це актуально при мінімальному навантаженні на енерготехнологічний котел, а також дозволяє розширити робочий діапазон навантажень на енергетичний котел. Також, відповідно до цього винаходу, а саме до енерготехнологічного котла, який містить: a) щонайменше один пальник, до якого примикає щонайменше один патрубок підведення палива та щонайменше один патрубок підведення повітря, b) щонайменше одну паливну камеру, до якої примикає згаданий пальник, c) щонайменше одну камеру допалювання, у якій розташовано щонайменше одну нагрівальну поверхню, при цьому до нижньої частині згаданої камери допалювання примикає згадана паливна камера та щонайменше один патрубок подавання повітря у камеру допалювання, а до верхньої частини камери допалювання примикає щонайменше один патрубок відведення продуктів спалювання, який призначено для відведення першого потоку продуктів спалювання з камери допалювання у патрубок відведення продуктів спалювання, d) щонайменше один байпас для відведення другого потоку продуктів спалювання зі згаданої камери допалювання у згаданий патрубок відведення продуктів спалювання, відповідно до винаходу, що заявляється, е) енерготехнологічний котел містить щонайменше один додатковий патрубок подавання повітря у другий потік продуктів спалювання, який відводиться з камери допалювання у згаданий байпас. У окремому варіанті виконання байпас розташовано у камері допалювання у зоні розташування нагрівальної поверхні. У окремому варіанті виконання байпас примикає до камери допалювання та до патрубку відведення продуктів спалювання у зоні примикання патрубка відведення продуктів спалювання та камери допалювання. Наявність додаткового патрубку подавання повітря, який примикає до байпасу забезпечує подавання повітря у другий потік продуктів спалювання, який відходить від камери допалювання у байпас, дозволяє зменшити температурне навантаження на байпас та на регулятор подавання продуктів спалювання, який встановлено у байпасі, а також дозволяє регулювати температуру, склад та об'єм продуктів спалювання. Наявність додаткового патрубка подавання повітря, який примикає до байпасу забезпечує подавання повітря у другий потік продуктів спалювання, який відводить з камери допалювання у байпас, дозволяє зменшити температурне навантаження на байпас та на регулятор подавання продуктів спалювання, який встановлено у байпасі, а також дозволяє регулювати температуру, склад та об'єм продуктів спалювання, які знаходяться у патрубку відводу продуктів спалювання. Також наявність додаткового патрубку подавання повітря у камеру допалювання забезпечує подавання повітря у другий потік продуктів спалювання, що дозволяє забезпечити ефективну роботу енерготехнологічного котла при максимальних та мінімальних навантаженнях, оскільки при мінімальних навантаженнях подавання повітря у другу частину продуктів спалювання забезпечує необхідний об'єм відведення продуктів спалювання від енерготехнологічного котла по технологічній лінії, наприклад, по технологічній лінії сірчанокислого виробництва, а також це дозволяє розширити робочій діапазон навантажень енерготехнологічного котла у межах 50110 %. Відповідно до іншого винаходу, а саме до системи керування роботою енерготехнологічного котла, яка характеризується, a) наявністю щонайменше одного датчика температури, розташованого у патрубку відведення продуктів спалювання, b) наявністю щонайменше одного газоаналізатора, розташованого у згаданому патрубку відведення продуктів спалювання, c) наявністю щонайменше одного блока керування, з'єднаного на вході з датчиком температури, газоаналізатором, регулятором подавання повітря, який розташовано у патрубку подавання повітря у пальник, який примикає до паливної камери та регулятором подавання палива, який розташовано у патрубку подавання повітря у згаданий пальник, а на виході 4 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 згаданий блок керування з'єднано з щонайменше одним регулятором подавання повітря, який розташовано у патрубку подавання повітря у паливну камеру щонайменше одним регулятором подавання продуктів спалювання, який розташовано у байпасі для відведення другого потоку продуктів спалювання з паливної камери у патрубок відведення продуктів спалювання та з щонайменше одним регулятором додаткового подавання повітря, який розташовано у додатковому патрубку подавання повітря у згаданий байпас, d) при цьому блок керування, на підставі отриманих даних про температуру та склад продуктів спалювання, а також даних про витрату палива та повітря, яке подається у пальник, визначає витрату повітря, яке подається у продукти спалювання, які знаходяться у камері допалювання та/або у другий потік продуктів спалювання, е) також, на підставі згаданих даних, блок керування визначає витрату другого потоку продуктів спалювання, який відводився з паливної камери у байпас, f) після чого блок керування здійснює вироблення команди керування про витрату повітря, яке подається у продукти спалювання, які знаходяться у паливній камері, та/або у продукти спалювання другого потоку продуктів спалювання, та/або здійснює вироблення команди керування про витрату згаданого другого потоку продуктів спалювання, g) при цьому блок керування подає згадану команду керування про витрату повітря на згаданий регулятор подавання повітря, розташований у патрубку подавання повітря у паливну камеру та/або на згаданий регулятор, додаткової подачі повітря, який розташовано у додатковому патрубку подавання повітря у байпас, h) також команду керування про витрату другого потоку продуктів спалювання блок керування подає на згаданий регулятор подавання продуктів спалювання, який розташовано у байпасі. Вироблення блоком керування команди керування про витрату повітря, яке подається у продукти спалювання, які знаходяться у камери допалювання та у другий потік продуктів спалювання, забезпечує оперативну адоптацію до переходу енерготехнологічного котла до оптимального режиму його роботи, при навантаженнях, що змінюються. Вироблення команди керування про витрату другого потоку продуктів спалювання, який відводиться від камери допалювання у байпас, дозволяє розширити діапазон навантажень на енерготехнологічний котел та дозволяє збільшити ефективність роботи енерготехнологічного котла за рахунок визначення оптимальної кількості тепла, яке підводять до поверхні нагріву. Також використання цього винаходу дозволяє зменшити температурне навантаження на байпас з 1200 °C до 120 °C під час його роботи та на регулятор відведення продуктів спалювання, який встановлено у байпасі, що збільшує ефективність та надійність роботи всього енерготехнологічного котла у цілому. Також використання цього винаходу дозволяє забезпечити ефективну роботу енерготехнологічного котла при максимальних та мінімальних навантаженнях, оскільки при мінімальних навантаженнях подавання повітря у другий потік продуктів спалювання забезпечує відведення необхідної кількості продуктів спалювання від енерготехнологічного котла, що необхідно для технологічної лінії, наприклад для технологічної лінії сірчанокислого виробництва. Також підтримання заданого об'єму продуктів спалювання, які відходять від енерготехнологічного котла сприяє його ефективній роботі. Також регулювання подаванням повітря у камеру допалювання та у другий потік продуктів спалювання забезпечує підтримання стабільного складу та температури продуктів спалювання, які відходять від енерготехнологічного котла по технологічній лінії. Також регулювання подавання повітря у камеру допалювання та у другий потік продуктів спалювання забезпечує підтримання стабільного складу та температури продуктів спалювання, які відходять від енерготехнологічного котла, регулювання та контроль складу продуктів спалювання, які відходять від енерготехнологічного котла, що є важливим для технологічної лінії сірчанокислого виробництва. Також перевагою цього винаходу є те, що у залежності від особливостей палива, яке подається у пальник, утворюються продукти спалювання різного складу, однак у відповідності з цим винаходом утворюється можливість зміни та підтримання необхідного складу продуктів спалювання, які відходять від енерготехнологічного котла. Також регулювання подаванням повітря у камеру допалювання та у другий потік продуктів спалювання, а також регулювання витрати другого потоку продуктів спалювання, забезпечує підтримання заданого теплового навантаження на поверхні нагріву, що призводить до ефективної роботи енерготехнологічного котла та ефективної та тривалої роботи поверхонь нагріву. 5 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 Також регулювання подавання повітря у камеру допалювання та у другий потік продуктів спалювання, а також регулювання витрати другого потоку продуктів спалювання забезпечує розширення діапазону робочих навантажень на енерготехнологічний котел з 70-100 % до 50110 %. При розгляді прикладів здійснення цього винаходу використовується вузька термінологія. Однак цей винахід не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Заявлені винаходи зображено на наступних фігурах. Фіг. 1 - схема енерготехнологічного котла (перший варіант компонування). Фіг. 2 - схема керування роботою енерготехнологічного котла, зображеного на фіг. 1. Фіг. 3 - схема енерготехнологічного котла (другий варіант компонування). Фіг. 4 - схема керування роботою енерготехнологічного котла, зображеного на фіг. 3. Фіг. 5 - графіки температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання. Фіг. 6 - графіки температурного навантаження на байпас. На фіг. 1 зображено перший варіант виконання енерготехнологічного котла, який містить пальник 1, який примикає до паливної камери 2. При цьому до пальника 1 примикає патрубок підведення палива 3 та патрубок підведення повітря 4, який також підключено до повітряного колектора 5. Також енерготехнологічний котел містить камеру допалювання 6, у якій розташовано нагрівальну поверхню 7. Байпас 8, який примикає до камери допалювання 6 та патрубку відведення продуктів спалювання 9. Також до нижньої частини камери допалювання 6 примикає патрубок подавання повітря 10, який також підключено до повітряного колектора 5. Також енерготехнологічний котел містить додатковий патрубок подавання повітря 11 у байпас 8, при цьому додатковий патрубок подавання повітря 11 підключено до повітряного колектора 5. Також енерготехнологічний котел містить регулятори 121, 122, 123, 124 та 125. При цьому регулятор подавання палива 121 розташовано у патрубку підведення палива 3 у пальник 1. Регулятор подавання повітря 122 розташовано у патрубку підведення повітря 4 у пальник 1. Регулятор подавання продуктів спалювання 123 розташовано у байпасі 8. Регулятор подавання повітря 124 розташовано у патрубку подавання повітря 10 у камеру допалювання 6. Регулятор додаткового подавання повітря 125 розташовано у додатковому патрубку подавання повітря 11 у другий потік продуктів спалювання, який відводиться з камери допалювання 6 у байпас 8. Також на фіг. 1 зображено датчик температури 13 та газоаналізатор 14, які розташовані у патрубку відведення продуктів спалювання 9 у зоні примикання патрубка відведення продуктів спалювання 9 до верхньої частини камери допалювання 6. При цьому датчик температури 13 та газоаналізатор 14 підключено до входу блока керування 15. Також на вході блок керування 15 з'єднано з регулятором подавання палива 12 1 у пальник 1 та з'єднано з регулятором подавання повітря 122 у пальник 1. Також на виході блок керування 15 з'єднано з регулятором подавання продуктів спалювання 123, який розташовано у байпасі 8, та з регулятором подавання повітря 12 4 у камеру допалювання 6 та з регулятором додаткового подавання повітря 125 у другий потік продуктів спалювання, який відходить від камери допалювання 6 у байпас 8. На фіг. 2 зображена схема керування роботою енерготехнологічного котла, який зображено на фіг. 1. Позицією 13 зображено датчик температури, який з'єднано з входом блока керування, який зображено позицією 15. Дані про температуру продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 9, надходять на вхід блока керування 15. Позицією 14 зображено газоаналізатор, який з'єднано з входом блока керування 15. Дані про склад продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 9, надходять на вхід блока керування 15. Позицією 121 зображено регулятор подавання палива у пальник 1. Дані про витрату палива, яке подається у пальник 1, надходять на вхід блока керування 15. Позицією 122 зображено регулятор подавання повітря у пальник 1, який з'єднано з входом блока керування 15. Дані про витрату повітря, яке подається у пальник 1, надходять на вхід блока керування 15. 6 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 Позицією 123 зображено регулятор подавання продуктів спалювання, який знаходиться у байпасі 8 та який з'єднано з виходом блока керування 15. Дані про витрату другого потоку продуктів спалювання надходять від блока керування 15 на регулятор подавання продуктів спалювання 123. Позицією 124 зображено регулятор подавання повітря у камеру допалювання 6, який з'єднано з виходом блока керування 15. Дані про витрату повітря надходять на регулятор подавання повітря 124 від блока керування 15. Позицією 125 зображено регулятор подавання повітря у другий потік продуктів спалювання, який розташовано у патрубку додаткового подавання повітря 11 у байпас 8. При чому дані про витрату повітря надходять на регулятор додаткової подачі повітря 11 від блока керування 15 на регулятор додаткового подавання повітря 125. На фіг. 3 зображено другий варіант виконання енерготехнологічного котла, у якому пальник 21, який примикає до паливної камери 22, при цьому до пальника 21 примикає патрубок підведення палива 23 та патрубок підведення повітря 24, який також підключено до повітряного колектора 25. Також енерготехнологічний котел містить камеру допалювання 26, у якій розташована поверхня нагріву 27 та байпас 28 розташовано у камері допалювання 26. Також до нижньої частини камери допалювання 26 примикає патрубок подавання повітря 30, який також підключено до повітряного колектора 25. Також енерготехнологічний котел містить додатковий патрубок подавання повітря 31 у байпас 28, при цьому додатковий патрубок подавання повітря 31 підключено до повітряного колектору 25. Також енерготехнологічний котел містить додатковий патрубок подавання повітря 31 у байпас 28, при цьому додатковий патрубок подавання повітря 31 підключено до повітряного колектора 25 та примикає до байпасу 28. Також енерготехнологічний котел містить регулятори 321, 322. 323, 324 та 325. При цьому регулятор подавання палива 321 розташовано у патрубку підведення палива 23 у пальник 21. Регулятор подавання повітря 322 розташовано у патрубку підведення повітря 24 у пальник 21. Регулятор подавання продуктів спалювання 323 розташовано у байпасі 28. Регулятор подавання повітря 324 розташовано у патрубку подавання повітря 30 у камеру допалювання 26. Регулятор подавання повітря 325 розташовано у додатковому патрубку подавання повітря 31 у другий потік продуктів спалювання, який надходить з камери допалювання 26 у байпас 28. Також на фіг. 3 зображено датчик температури 33 та газоаналізатор 34, який розташовано у патрубку відведення продуктів спалювання 29 у зоні примикання патрубка відведення продуктів спалювання 29 до верхньої частини камери допалювання 26. При цьому датчик температури 33 та газоаналізатор 34 підключено до входу блока керування 35. Також вхід блока керування 35 з'єднано з регулятором подавання палива 32 1 у пальник 21 та з'єднано з регулятором подавання повітря 322 у пальник 21. Також на виході блок керування 35 з'єднано з регулятором подавання продуктів спалювання 323, який розташовано у байпасі 28, з регулятором подавання повітря 32 4 у камеру допалювання 26 та з регулятором додаткового подавання повітря 325 у другий потік продуктів спалювання, який відходить від камери допалювання 26 у байпас 28. На фіг. 4 зображена схема керування роботою енерготехнологічного котла, зображеного на фіг. 3. Позицією 33 зображено датчик температури, який з'єднано з входом блока керування, який зображено позицією 35. Дані про температуру продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 9, надходять на вхід блока керування 35. Позицією 34 зображено газоаналізатор, який з'єднано з входом блока керування 35. Дані про склад продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 29, надходять на вхід блока керування 35. Позицією 321 зображено регулятор подавання палива у пальник 21. Дані про витрату палива, яке подається у пальник 21, надходять на вхід блока керування 35. Позицією 322 зображено регулятор подавання повітря у пальник 21, який з'єднано на вході з блоком керування 35. Дані про витрату повітря, яке подається у пальник 21, надходять на вхід блока керування 35. Позицією 323 зображено регулятор подавання продуктів спалювання другого потоку продуктів спалювання, який відходить від камери допалювання 26 у байпас 28. При цьому регулятор 323 з'єднано з виходом блока керування 35. Дані про витрату другого потоку продуктів спалювання надходять на регулятор 323 від блока керування 35. 7 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 Позицією 324 зображено регулятор подавання повітря у камеру допалювання 26, який з'єднано з входом блока керування 35. Дані про витрату повітря надходять від блока керування 35 на регулятор подавання повітря 324. Позицією 325 зображено регулятор подавання повітря у камеру допалювання 26, який з'єднано з виходом блока керування 35. Дані про витрату додаткової кількості повітря у другий потік продуктів спалювання надходять від блока керування 35 на регулятор додаткової подачі повітря 324. На фіг. 5 зображено графіки температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання лінія А та лінія В. Лінія А показує значення температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання при використанні винаходу, що заявляється. Лінія В показує значення температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання при використанні енерготехнологічного котла відомого рівня техніки. На фіг. 6 показано графіки температурного навантаження на байпас - лінія С та лінія D. Лінія С показує значення температурного навантаження при використанні енерготехнологічного котла відомого рівня техніки. Лінія D показує значення температурного навантаження при використанні енерготехнологічного котла відповідно до винаходу, що заявляється. Енерготехнологічний котел, відповідно першого варіанту компонування (див. фіг. 1), працює наступним чином. Здійснювали подавання палива (сірки) через патрубок підведення палива 3 у пальник 1, при цьому кількість палива, яке подається у пальник 1, регулюється за допомогою регулятора подавання палива 121 у пальник 1. Дані про кількість палива, яке подається у пальник 1, надходили у блок керування 15. Також здійснювали подавання повітря у пальник 1 через патрубок подавання повітря 4, при цьому регулювання кількості повітря, яке подається у пальник 1, здійснювалось за допомогою регулятора подавання повітря 12 2 у пальник 1. Дані про кількість повітря, яке подається у пальник 1, надходили у блок керування 15. У паливній камері 2 здійснювалось спалювання палива з утворенням продуктів спалювання, які відводились з паливної камери 2 у камеру допалювання 6. Через патрубок подавання повітря 10 у камеру допалювання 6 здійснювалось подавання повітря у продукти спалювання, які знаходились у камері допалювання 6. При цьому регулювання кількості повітря, яке подається у камеру допалювання 6 здійснювалось за допомогою регулятора подавання повітря 124. При цьому дані про кількість повітря, яке подається у камеру допалювання 6, надходили у регулятор 124 від блока керування 15. У камері допалювання 6 здійснювалось розділення продуктів спалювання на два потоки продуктів спалювання. Перший потік продуктів спалювання підводили к поверхні нагріву 7. У результаті контакту продуктів спалювання першого потоку з поверхнею нагріву 7 відбувалася теплообмінний процес, у результаті якого продуктиспалювання віддавали частину свого тепла поверхні нагріву 7. Після чого перший потік продуктів спалювання відводили з камери допалювання 6 у патрубок відведення продуктів спалювання 9. Другий потік продуктів спалювання відводили з камери допалювання 6 у байпас 8. При цьому величину кількості витрати другого потоку продуктів спалювання регулювався за допомогою регулятора 123 (див. фіг. 1), на який надходили дані від блока керування 15 про величину витрати другого потоку продуктів спалювання. При цьому здійснювали додаткове подавання повітря у другий потік продуктів спалювання. Додаткове подавання повітря у другий потік продуктів спалювання здійснювалось через додатковий патрубок подавання повітря 11, при цьому регулювання кількості повітря, яке додатково подається у другий потік продуктів спалювання здійснювалось за допомогою регулятора додаткового подавання повітря 125, на який надходили дані від блока керування 15 про величину кількості повітря, яке додатково подається у другий потік продуктів спалювання. У патрубку відведення продуктів спалювання 9, у зоні примикання патрубка відведення продуктів спалювання 9 до камери допалювання 6, здійснювалось зміщування першого та другого потоків продуктів спалювання, після чого продукти спалювання відводили далі по технологічній лінії. Температура та склад продуктів спалювання, які відводили від енерготехнологічного котла, контролювали за допомогою датчика температури 13 та газоаналізатора 14, які розташовані у патрубку відведення продуктів спалювання 9. Дані про температуру та склад продуктів спалювання, які знаходились у патрубку відведення продуктів спалювання 9 надходили від датчика температури 13 та газоаналізатора 14 на вхід блока керування 15 (див. фіг. 2). 8 UA 103606 C2 5 10 15 20 25 30 35 40 45 50 55 60 Блок керування 15 на підставі температури та складу продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 9, та даних про кількість палива та повітря, яке подається у пальник, визначає витрату повітря, яке подається у продукти спалювання, які знаходяться у камері допалювання 6 та/або у другий потік продуктів спалювання, який відходить від камери допалювання 6 у байпас 8. При цьому блок керування 15 подає згадану команду керування про витрату повітря на регулятор подавання повітря 124, який розташовано у патрубку подавання повітря 10 та на регулятор подавання повітря 125, який розташовано у додатковому патрубку подавання повітря 11. Енерготехнологічний котел відповідно другого варіанту компонування (див. фіг. 3) працює наступним чином. Здійснювали подавання палива (сірки) через патрубок підведення палива 23 у пальник 21, при цьому кількість палива, яке подається у пальник 21, регулюється за допомогою регулятора подавання палива 321 у пальник 21. Дані про кількість палива, яке подається у пальник 21, надходили у блок керування 35. Також здійснювали подавання повітря у пальник 21 через патрубок подавання повітря 24, при цьому регулювання кількості повітря, яке подається у пальник 21, здійснювалось за допомогою регулятора подавання повітря 32 2 у пальник 21. Дані про кількість повітря, яке подається у пальник 21, надходили у блок керування 35. У паливній камері 22 здійснювалось спалювання палива з утворенням продуктів спалювання, які відводились з паливної камери 22 у камеру допалювання 26. Через патрубок подавання повітря 30 у камеру допалювання 26 здійснювалось подавання повітря у продукти спалювання, які знаходились у камері допалювання 26. При цьому регулювання кількості повітря, яке подається у камеру допалювання 6 здійснювалось за допомогою регулятора подавання повітря 324. При цьому дані про кількість повітря, яке подається у камеру допалювання 26, надходили у регулятор 324 від блока керування 35. У камері допалювання 26 здійснювалось розділення продуктів спалювання на два потоки продуктів спалювання. Перший потік продуктів спалювання підводили к поверхні нагріву 27. У результаті контакту продуктів спалювання першого потоку з поверхнею нагріву 27 відбувалася теплообмінний процес, у результаті якого продукти спалювання віддавали частину свого тепла поверхні нагріву 27. Після чого перший потік продуктів спалювання відводили з камери допалювання 26 у патрубок відведення продуктів спалювання 29. Другий потік продуктів спалювання відводили з камери допалювання 26 у байпас 28. При цьому величину кількості витрати другого потоку продуктів спалювання регулювався за допомогою регулятора 323 (див. фіг. 3), на який надходили дані від блока керування 35 про величину витрати другого потоку продуктів спалювання. При цьому здійснювали додаткове подавання повітря у другий потік продуктів спалювання. Додаткове подавання повітря у другий потік продуктів спалювання здійснювалось через додатковий патрубок подавання повітря 31, при цьому регулювання кількості повітря, яке додатково подається у другий потік продуктів спалювання, здійснювали за допомогою регулятора додаткового подавання повітря 325, на який надходили дані від блока керування 35 про величину кількості повітря, яке додатково подається у другий потік продуктів спалювання. У патрубку відведення продуктів спалювання 29, у зоні примикання патрубка відведення продуктів спалювання 29 з камерою допалювання 26, здійснювалось зміщування першого та другого потоків продуктів спалювання, після чого продукти спалювання відводили далі по технологічній лінії. Температура та склад продуктів спалювання, які знаходились у патрубку продуктів спалювання 29, контролювали за допомогою датчика температури 33 та газоаналізатора 34, які розташовані у патрубку відведення продуктів спалювання 29. Дані про температуру та склад продуктів спалювання, які знаходились у патрубку відведення продуктів спалювання 29 надходили від датчика температури 33 та газоаналізатора 34 на вхід блока керування 35 (див. фіг. 4). Блок керування 35, на підставі даних про температуру та склад продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання 29, та даних про кількість палива та повітря, яке подається у пальник 21, визначає витрату повітря, яке подається у продукти спалювання, які знаходяться у камері допалювання 26 та/або у другий потік продуктів спалювання, який відходить від камери допалювання 26 у байпас 28. При цьому блок керування 35 подає згадану команду керування про витрату повітря на регулятор подавання повітря 324, який розташовано у патрубку подавання повітря 30 та на регулятор подавання повітря 325, який розташовано у додатковому патрубку подавання повітря 31. 9 UA 103606 C2 5 10 15 20 25 30 Також винахід, що заявляється, пройшов ряд випробувань, дані про яких наведені у прикладах. Приклад 1. Використання винаходу, що заявляється. Випробовування проходили на енерготехнологічному котлі, схема якого зображена на фіг. 1. При 100 % навантаженні на енерготехнологічний котел відповідала кількість продуктів 3 спалювання, які відходили від енерготехнологічного котла - 72000 нм /г. У таблиці 1 наведені дані випробовувань винаходу, що заявляється, у ході випробовувань змінювали навантаження на енерготехнологічний котел у межах від 50-110 %, при використанні винаходу, що заявляється, здійснювалась стабілізація температури (410 °C) продуктів спалювання у патрубку відведення продуктів спалювання (лінія В див. фіг. 5), у той самий час при відомому рівні техніки температурний діапазон продуктів спалювання у патрубку відведення продуктів спалювання знаходився у межах від 376 до 419 °C (лінія А див. фіг. 5 та таблицю 1). Також при використанні цього винаходу робоча температура продуктів спалювання у байпасі складала від 120 до 608 °C (лінія D див фіг. 6), у той самий час при відомому рівні техніки робоча температура продуктів спалювання у байпасі складала від 1020 до 1205 °C (лінія С див. фіг. 6). Також перевагою цього винаходу є розширення діапазону робочих навантажень на енерготехнологічний котел з 50 до 110 % від номінального навантаження. Так при граничних навантаженнях у 50 % або у 110 % відомі енерготехнологічні котли працюють неефективно, оскільки при підвищенні навантаження падає ККД енерготехнологічного котла. Так, при використанні винаходу, що заявляється, при навантаженні 50 % кількість пари складає 22 т, у той самий час у відомому енерготехнологічному котлі складає 18 т (див. таблицю 2), а при навантаженні 110 % кількість пари складає 48 т (при використанні винаходу, що заявляється) у той самий час при використанні енерготехнологічних котлів відомого рівня техніки 46 т, при цьому слід зазначити, що при навантаженні 110 % відбувається швидкий знос байпасу та регулятора, який розташовано у ньому. З таблиці 3 видно, що кількість продуктів спалювання, яка відходила від енерготехнологічного котла, була однаковою, як при використанні винаходу, що заявляється, так і при відомому рівні техніки. З таблиці 4 видно, що при використанні винаходу, що заявляється, при зміні навантажень на енерготехнологічний котел відбувалась стабілізація складу продуктів спалювання, які відходили від енерготехнологічного котла, так відбувалась стабілізація значень: SO 2 та О2. Таблиця 1 Робоча температура Навантаження продуктів спалювання у на енерготехно- камері допалювання, °C логічний котел, Відомий % Винахід, що рівень заявляється техніки 1 2 3 50 1020 1100 100 1180 1170 110 1205 1210 Робоча температура продуктів спалювання у байпасі (Т1), °C Відомий рівень техніки 4 1020 1180 1243 35 10 Винахід, що заявляється 5 608 120 120 Температура продуктів спалювання у патрубку відведення продуктів спалювання (Т2), °C Відомий Винахід, що рівень заявляється техніки 6 7 376 410 410 410 419 410 UA 103606 C2 Таблиця 2 Навантаження на енерготехнологічний котел (Q), % 1 50 100 110 Кількість продуктів Кількість продуктів спалювання другого спалювання першого Кількість перегрітого пару, потоку продуктів потоку продуктів який вироблюється спалювання, який спалювання, який енерготехнологічним відводили з камери підводили до поверхонь котлом, т/г допалювання у байпас, 3 нагріву, нм /г 3 нм /г Відомий Відомий Відомий Винахід, що Винахід, що Винахід, що рівень рівень рівень заявляється заявляється заявляється техніки техніки техніки 2 3 4 5 8 9 10000 4000 26000 29000 18 22 3200 3000 68800 61000 44 44 3200 3000 76000 68000 46 48 Таблиця 3 Навантаження на енерготехнологічний котел (Q), % 1 50 100 110 Кількість повітря, яке подається у камеру 3 допалювання, нм /г Відомий рівень техніки 2 36000 68800 76000 Винахід, що заявляється 3 29000 61000 61000 Кількість повітря, яке 3 подається у байпас, нм /г Відомий рівень техніки 4 Винахід, що заявляється 5 3000 8000 9000 Кількість продуктів спалювання, які надходили у патрубок відведення продуктів 3 спалювання, нм /г Відомий Винахід, що рівень заявляється техніки 8 9 36000 36000 72000 72000 80000 80000 Таблиця 4 Навантаження на енерготехнологічний котел (Q), % 50 100 110 5 10 15 1 Відомий рівень техніки Винахід, що заявляється Відомий рівень техніки Винахід, що заявляється Відомий рівень техніки Винахід, що заявляється Склад продуктів спалювання, які відходили у патрубок відведення продуктів спалювання SO2 % О2 % NOxрpm Решта % 2 3 4 5 12,7 8,3 102 79,0 11,8 9,2 85 79,0 11,8 9,2 101 79,0 11,8 9,2 102 79,0 11,4 9.7 120 79,0 11,8 9,2 115 79,0 Технічним результатом цього винаходу є: - зменшення температурного навантаження на байпас; - зменшення металоємності байпасу у результаті зменшення температурного навантаження на байпас; - розширення діапазону температурного навантаження на енерготехнологічний котел; - стабілізація температури та складу продуктів спалювання, які відходять від енерготехнологічного котла; - збільшення ефективності та надійності роботи енерготехнологічного котла; - адаптивне регулювання складу та температури продуктів спалювання, які відходять від енерготехнологічного котла; - адаптивне регулювання температурного навантаження на байпас. Зрозуміло, що цей винахід не обмежується варіантами, які було викладено вище. 11 UA 103606 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Спосіб роботи енерготехнологічного котла, відповідно до якого здійснюють: a) подавання палива та повітря у щонайменше один пальник, b) спалювання згаданого палива та повітря у щонайменше одній паливній камері, до якої примикає згаданий пальник з утворенням продуктів спалювання у згаданій паливній камері, c) відведення згаданих продуктів спалювання з паливної камери у щонайменше одну камеру допалювання, d) подавання повітря у продукти спалювання, які знаходяться у згаданій камері допалювання, з подальшим поділом продуктів спалювання на два потоки, e) підведення першого потоку продуктів спалювання до щонайменше однієї нагрівальної поверхні, з наступним відведенням тепла від продуктів спалювання, після чого здійснюють відведення першого потоку продуктів спалювання зі згаданої камери допалювання у патрубок відведення продуктів спалювання, f) відведення другого потоку продуктів спалювання з камери допалювання у щонайменше один байпас з наступним відведенням продуктів спалювання зі згаданого байпасу у згаданий патрубок відведення продуктів спалювання, g) контролювання складу та температури продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання, який відрізняється тим, що h) додатково здійснюють подавання повітря у згаданий другий потік продуктів спалювання, який відводять з камери допалювання у байпас. 2. Спосіб за п. 1, який відрізняється тим, що на підставі даних про склад та температуру продуктів спалювання, які знаходяться у патрубку відведення продуктів спалювання, а також на підставі даних про витрати палива та повітря, які подають у пальник, визначають витрату повітря, яке подається у продукти спалювання, які знаходяться у камері допалювання та/або у другий потік продуктів спалювання, який відводять з камери допалювання у байпас, а також, на підставі зазначених даних, визначають витрату другого потоку продуктів спалювання, який відводять з камери допалювання у байпас. 3. Енерготехнологічний котел, який містить: a) щонайменше один пальник, до якого примикає щонайменше один патрубок підведення палива та щонайменше один патрубок підведення повітря, b) щонайменше одну паливну камеру до якої примикає згаданий пальник, c) щонайменше одну камеру допалювання у якій розташовано щонайменше одну нагрівальну поверхню, при цьому до нижньої частині згаданої камери допалювання примикає згадана паливна камера та щонайменше один патрубок подавання повітря у камеру допалювання, а до верхньої частини камери допалювання примикає щонайменше один патрубок відведення продуктів спалювання, який призначено для відведення першого потоку продуктів спалювання з камери допалювання у патрубок відведення продуктів спалювання, d) щонайменше один байпас для відведення другого потоку продуктів спалювання зі згаданої камери допалювання у згаданий патрубок відведення продуктів спалювання, який відрізняється тим, що е) енерготехнологічний котел містить щонайменше один додатковий патрубок подавання повітря у другий потік продуктів спалювання, який відводиться з камери допалювання у згаданий байпас. 4. Енерготехнологічний котел за п. 3, який відрізняється тим, що байпас розташовано у камері допалювання у зоні розташування нагрівальної поверхні. 5. Енерготехнологічний котел за п. 3, який відрізняється тим, що байпас примикає до камери допалювання та до патрубку відведення продуктів спалювання у зоні примикання патрубка відведення продуктів спалювання та камери допалювання. 6. Система управління роботою енерготехнологічного котла, яка характеризується: a) наявністю щонайменше одного датчика температури, розташованого у патрубку відведення продуктів спалювання, b) наявністю щонайменше одного газоаналізатора, розташованого у згаданому патрубку відведення продуктів спалювання, c) наявністю щонайменше одного блока керування, з'єднаного на вході з датчиком температури, газоаналізатором, регулятором подавання повітря, який розташованого у патрубку подавання повітря у пальник, який примикає до паливної камери, та регулятором подавання палива, який розташовано у патрубку подавання повітря у згаданий пальник, а на виході згаданий блок керування з'єднано зі щонайменше одним регулятором подавання повітря, який розташовано у патрубку подавання повітря у паливну камеру щонайменше одним регулятором подавання 12 UA 103606 C2 5 10 15 20 продуктів спалювання, який розташовано у байпасі для відведення другого потоку продуктів спалювання з паливної камери у патрубок відведення продуктів спалювання та зі щонайменше одним регулятором додаткового подавання повітря, який розташовано у додатковому патрубку подавання повітря у згаданий байпас, d) при цьому блок керування, на підставі отриманих даних про температуру та склад продуктів спалювання, а також даних про витрату палива та повітря, яке подається у пальник, визначає витрату кількості повітря, яке подається у продукти спалювання, які знаходяться у камері опалювання, та/або у другий потік продуктів спалювання, е) також, на підставі згаданих даних, блок керування визначає витрату другого потоку продуктів спалювання, який відводився з паливної камери у байпас, f) після чого блок керування здійснює вироблення команди керування про витрату повітря, яке подається у продукти спалювання, які знаходяться у паливній камері та/або у продукти спалювання другого потоку продуктів спалювання, та/або здійснює вироблення команди керування про витрату згаданого другого потоку продуктів спалювання, g) при цьому блок керування подає згадану команду керування про витрату повітря на згаданий регулятор подавання повітря, розташований у патрубку подавання повітря у паливну камеру та/або на згаданий регулятор додаткової подачі повітря, який розташовано у додатковому патрубку подавання повітря у байпас, h) також команду керування про витрату другого потоку продуктів спалювання блок керування подає на згаданий регулятор подавання продуктів спалювання, який розташовано у байпасі. 13 UA 103606 C2 14 UA 103606 C2 15 UA 103606 C2 16 UA 103606 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
