Заготовка, ключ із секретом, замикальна система та спосіб виготовлення згаданого ключа із секретом зі згаданої заготовки

Номер патенту: 114816

Опубліковано: 10.08.2017

Автори: Кассані Мір'ям, Крамер Ульріх

Є ще 11 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Заготовка (R), яка призначена для виготовлення ключа із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь цього ключа, для відповідного циліндра (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтами-сувальдами (GZH) замикальної системи з блокуванням введення, яке здійснюється за допомогою видовженого контрштифта-сувальди, яка відрізняється тим, що має

дві паралельні бічні канавки (RB-SN) та центральну виступну частину (RB-M) між цими бічними канавками, які виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд,

причому бічні канавки (RB-SN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2),

та згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2),

причому бічні канавки (RB-SN) відповідно профільовані так, що вони відповідають додатковому поперечному заплечику (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку, взаємодіючого з цими канавками циліндричного спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) у останній кодувальній позиції (P1, P2) циліндра,

так що додаткове блокування введення, яке здійснюється за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) згаданої заготовки та поперечним заплечиком (RB-ZH-S) взаємодіючого з цими канавками спеціального реверсивного штифта-сувальди (RB-ZH).

2. Заготовка за п. 1, яка відрізняється тим, що центральна виступна частина (RB-M) є заглибленою до нижнього рівня (RB-M(2)) у кодувальній ділянці (RB-P).

3. Заготовка за п. 1 або п. 2, яка відрізняється тим, що повна ширина (bg(2)) бічних канавок (RB-SN) та центральної виступної частини (RB-M) з обох боків є більшою, ніж ширина (bcv) кодувальних заглибин (Cod-V) кодувального ряду (А), на величину (bb): bg(2)=bcv+2bb.

4. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що ширина (bm) центральної виступної частини (RB-M) становить щонайменше 33 % від повної ширини (bg) канавки.

5. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що ширина (bn) бічної канавки (RB-SN) становить щонайменше 20 % від повної ширини (bg) канавки.

6. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що внутрішні стінки (11) бічних канавок (RB-SN) нахилені під кутом Wm до площини (А) штифтів-сувальд.

7. Заготовка за п. 6, яка відрізняється тим, що кут Wm становить 10-40°.

8. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що за наявності площини (А) похилих штифтів-сувальд, кут Wa нахилу якої є більшим ніж 0°, додаткова крайня канавка (RB-nn) межує з бічною канавкою (RB-SN) на її внутрішньому боці, при цьому згадана крайня канавка утворює опорну поверхню, яка є перпендикулярною кодувальній площині/площині (А) штифтів-сувальд.

9. Ключ із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь цього ключа, для відповідного циліндра (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтами-сувальдами (GZH) замикальної системи з блокуванням введення, яке здійснюється за допомогою видовженого контрштифта-сувальди, який відрізняється тим, що має

дві паралельні бічні канавки (RB-SN), центральну канавку (RB-MN) й центральну виступну частину (RB-M) між цими бічними канавками, і вони виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд,

причому згадані бічні канавки (RB-SN), центральна канавка (RB-MN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2),

причому кодувальні заглибини виконані у перших кодувальних позиціях (P1, P2) на ділянці центральної канавки (RB-MN) у згаданій кодувальній ділянці (RB-P),

та при цьому згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2),

причому бічні канавки (RB-SN) відповідно профільовані так, що вони відповідають додатковому поперечному заплечику (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку, взаємодіючого з цими канавками циліндричного спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) у останній кодувальній позиції (P1, P2) циліндра,

так що додаткове блокування введення, яке виконується за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) ключа та поперечним заплечиком (RB-ZH-S) взаємодіючого з цими канавками спеціального реверсивного штифта-сувальди (RB-ZH).

10. Ключ за п. 9, який відрізняється тим, що кодувальні заглибини перших кодувальних позицій (P1, P2) виконані на заглибленій центральній виступній частині (RB-M(2)).

11. Ключ за п. 9 або п. 10, який відрізняється тим, що повна ширина (bg(2)) бічних канавок (RB-SN) та центральної канавки (RB-MN) з обох боків є більшою, ніж ширина (bcv) кодувальних заглибин (Cod-V) кодувального ряду (А), на величину (bb): bg(2)=bcv+2bb.

12. Ключ за одним із пп. 9-11, який відрізняється тим, що, за наявності площини (А) похилих штифтів-сувальд, кут Wa нахилу якої є більшим за 0°, додаткова крайня канавка (RB-nn) межує з бічною канавкою (RB-SN) на її внутрішньому боці, при цьому згадана крайня канавка утворює опорну поверхню, яка є перпендикулярною площині (А) штифтів-сувальд.

13. Ключ за одним із пп. 9-12, який відрізняється тим, що (RB) кодувальні рівні Сі* у кодувальній ділянці розташовані вище або глибше, ніж звичайні кодувальні рівні (Сі) кодувального ряду (А), при відповідно іншій довжині відповідного реверсивного штифта-сувальди (RB-ZH).

14. Ключ за одним із пп. 9-13, який відрізняється тим, що відстань (dN) між верхнім рівнем (N1) та нижнім рівнем (N2) становить щонайменше один крок кодування (dC).

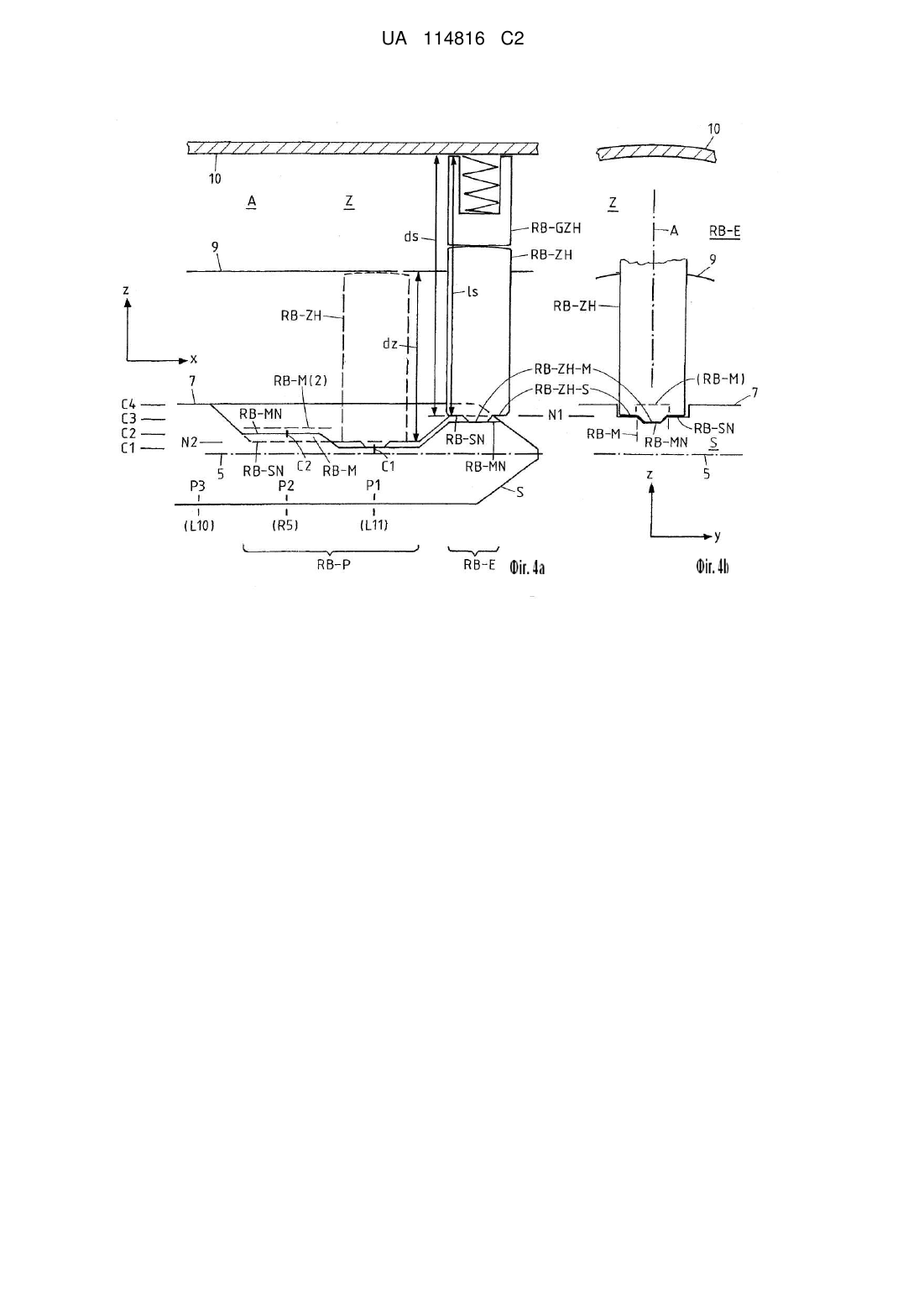

15. Замикальна система з ключами (S) із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь ключа, та з відповідними циліндрами (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтами-сувальдами (GZH) та із блокуванням введення, яке виконується за допомогою видовженого контрштифта-сувальди, яка відрізняється тим, що має

ключі (S) з двома паралельними бічними канавками (RB-SN), центральною канавкою (RB-MN) та центральною виступною частиною (RB-M), які виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд, та з кодувальними заглибинами на ділянці центральної канавки (RB-MN) у перших кодувальних позиціях (P1, P2),

причому згадані бічні канавки (RB-SN), центральна канавка (RB-MN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2),

та згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2),

та відповідні циліндри (Z), із циліндричним спеціальним реверсивним штифтом-сувальдою (RB-ZH) у останній кодувальній позиції (P1, P2) циліндра, при цьому згаданий спеціальний реверсивний штифт-сувальда має додатковий поперечний заплечик (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку,

причому цьому поперечному заплечику (RB-ZH-S) спеціального реверсивного штифта-сувальди (RB-ZH) надана така форма, що він відповідає бічним канавкам (RB-SN) ключа,

та при цьому у вхідній ділянці (RB-E) довжина (ls) спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) до поперечного заплечика (RB-ZH-S) відповідає відстані (ds) від корпусу (10) циліндра до бічної канавки (RB-SN),

та у першій кодувальній позиції (P1, P2) довжина (lz) спеціального реверсивного штифта-сувальди (RB-ZH) до поперечного заплечика (RB-ZH-S) відповідає відстані (dz) від лінії (9) зсуву до бічної канавки (RB-SN), з урахуванням поля допуску (to),

так що додаткове блокування введення, яке виконується за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) ключа та поперечним заплечиком (RB-ZH-S) відповідного спеціального реверсивного штифта-сувальди (RB-ZH).

16. Спосіб виготовлення ключа (S) за будь-яким із пп. 9-14 із заготовки (R) за будь-яким із пп. 1-8 шляхом її кодування, який відрізняється тим, що

на заготовці (R) у вхідній ділянці (RB-E) виконують центральну канавку (RB-MN) та у кодувальній ділянці (RB-P) виконують кодувальні заглибини (Cod-V) у перших кодувальних позиціях (P1, P2) шляхом видалення матеріалу із центральної виступної частини (RB-M).

17. Спосіб за п. 16, який відрізняється тим, що на заготовці за допомогою першої фрези спочатку виконують заглиблену центральну виступну частину (RB-M(2)) у кодувальній ділянці (RB-P), та потім за допомогою другої фрези виконують бічні канавки (RB-SN) у вхідній ділянці (RB-E) на верхньому рівні (N1) та у кодувальній ділянці (RB-P) на нижньому рівні (N2).

18. Спосіб за п. 17, який відрізняється тим, що на заготовці з площиною (А) похилих штифтів-сувальд, кут Wa нахилу якої є більшим за 0°, за допомогою першої фрези спочатку виконують заглиблену центральну виступну частину (RB-M(2)) та додаткову крайню канавку (RB-nn).

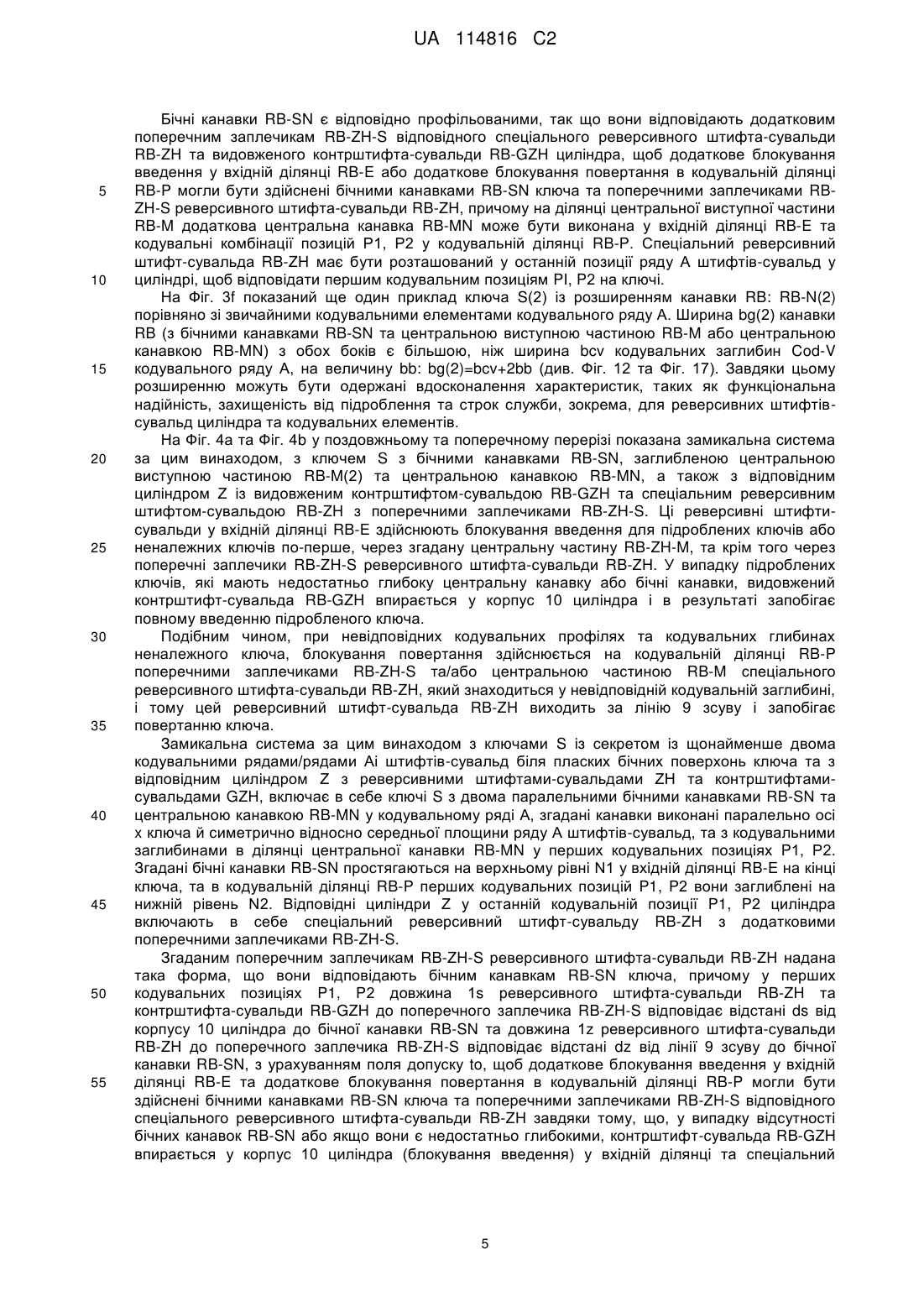

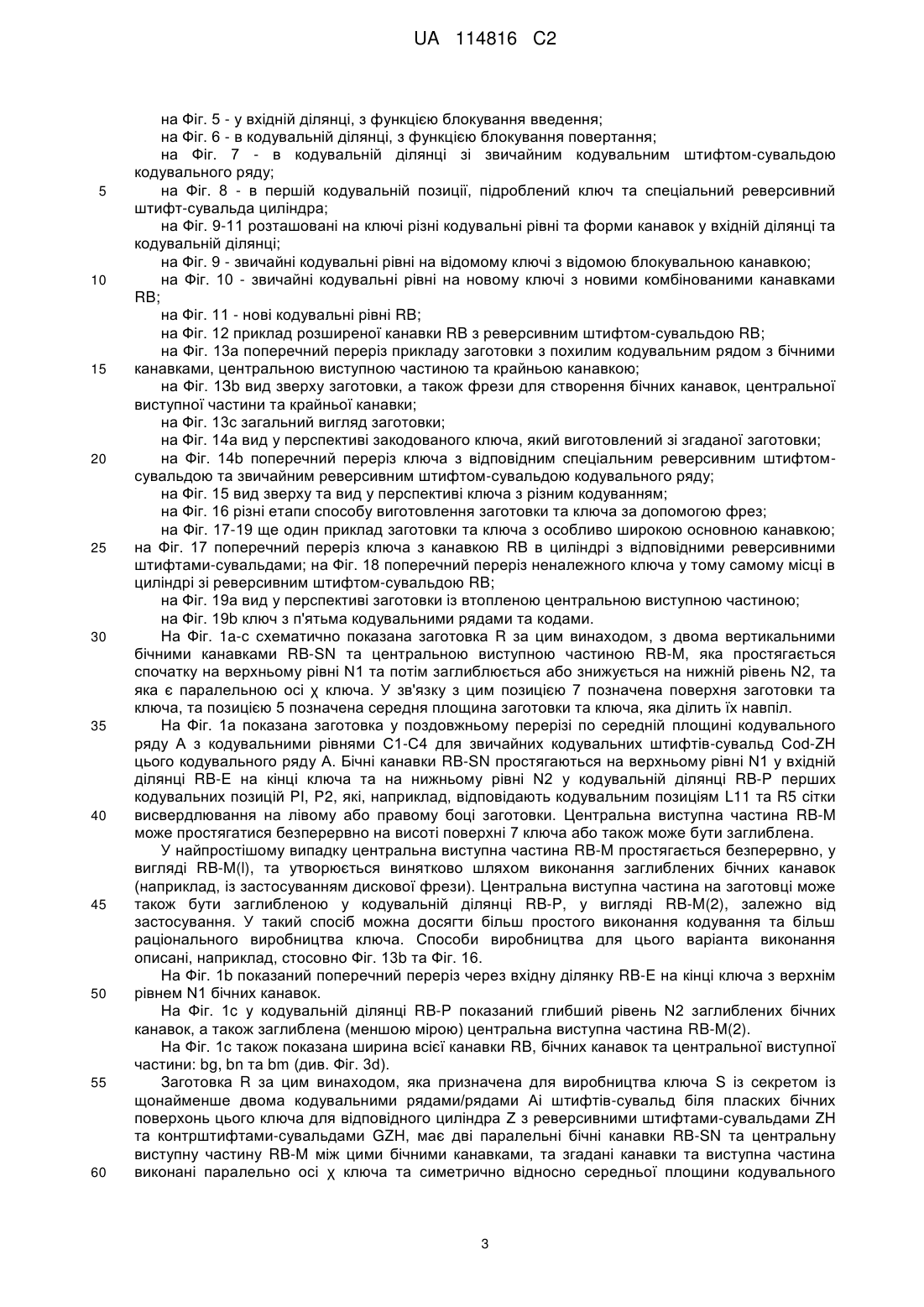

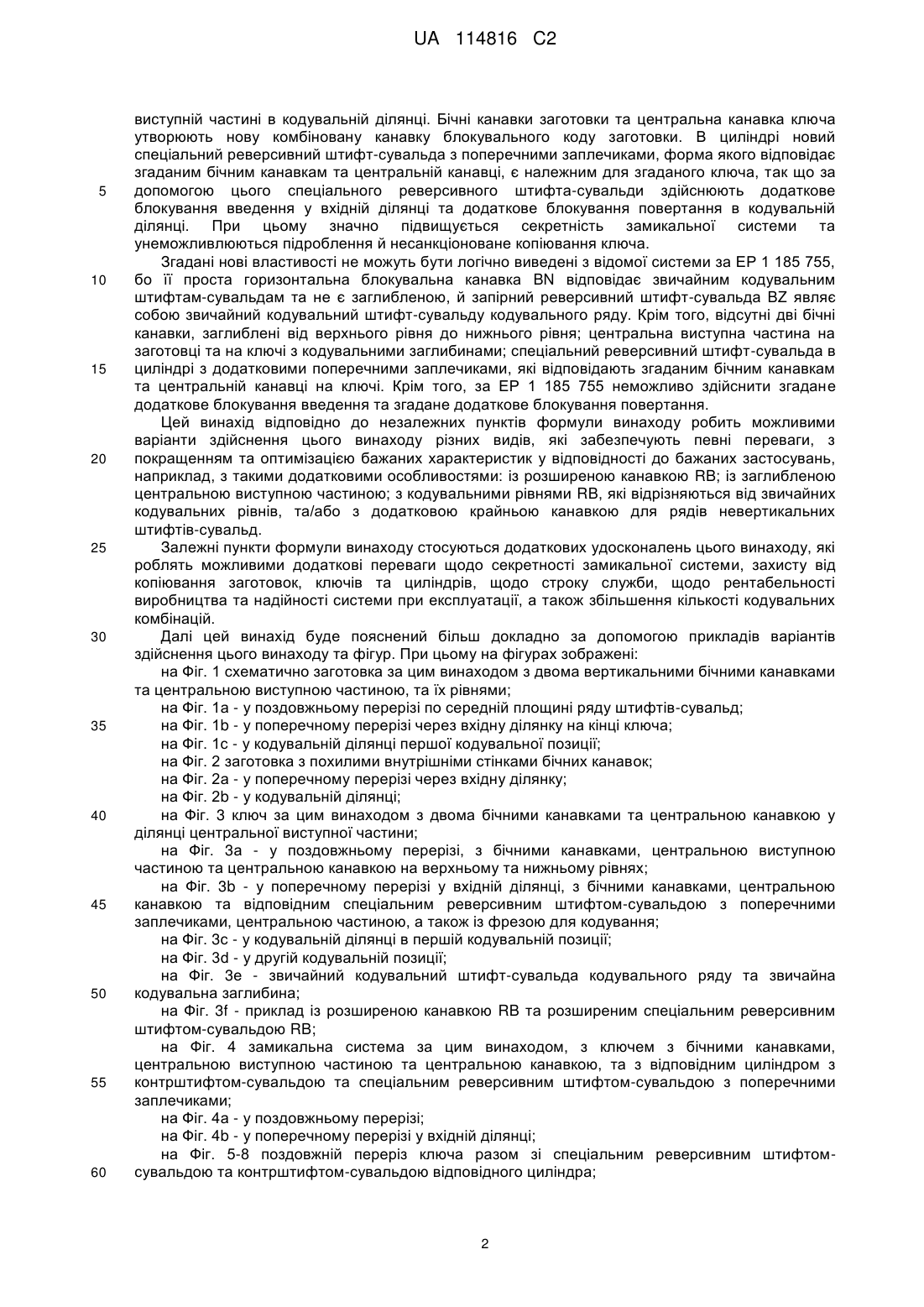

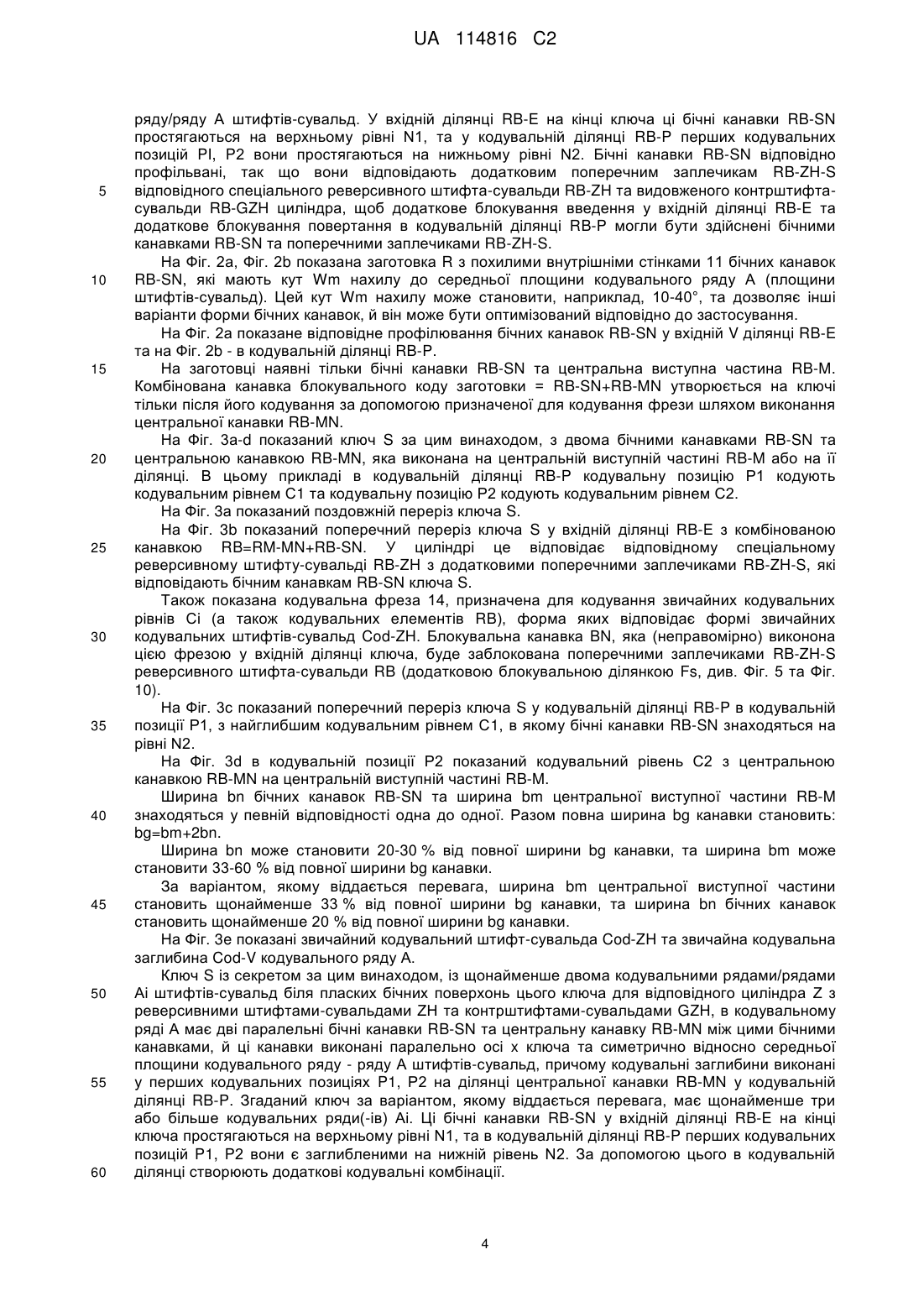

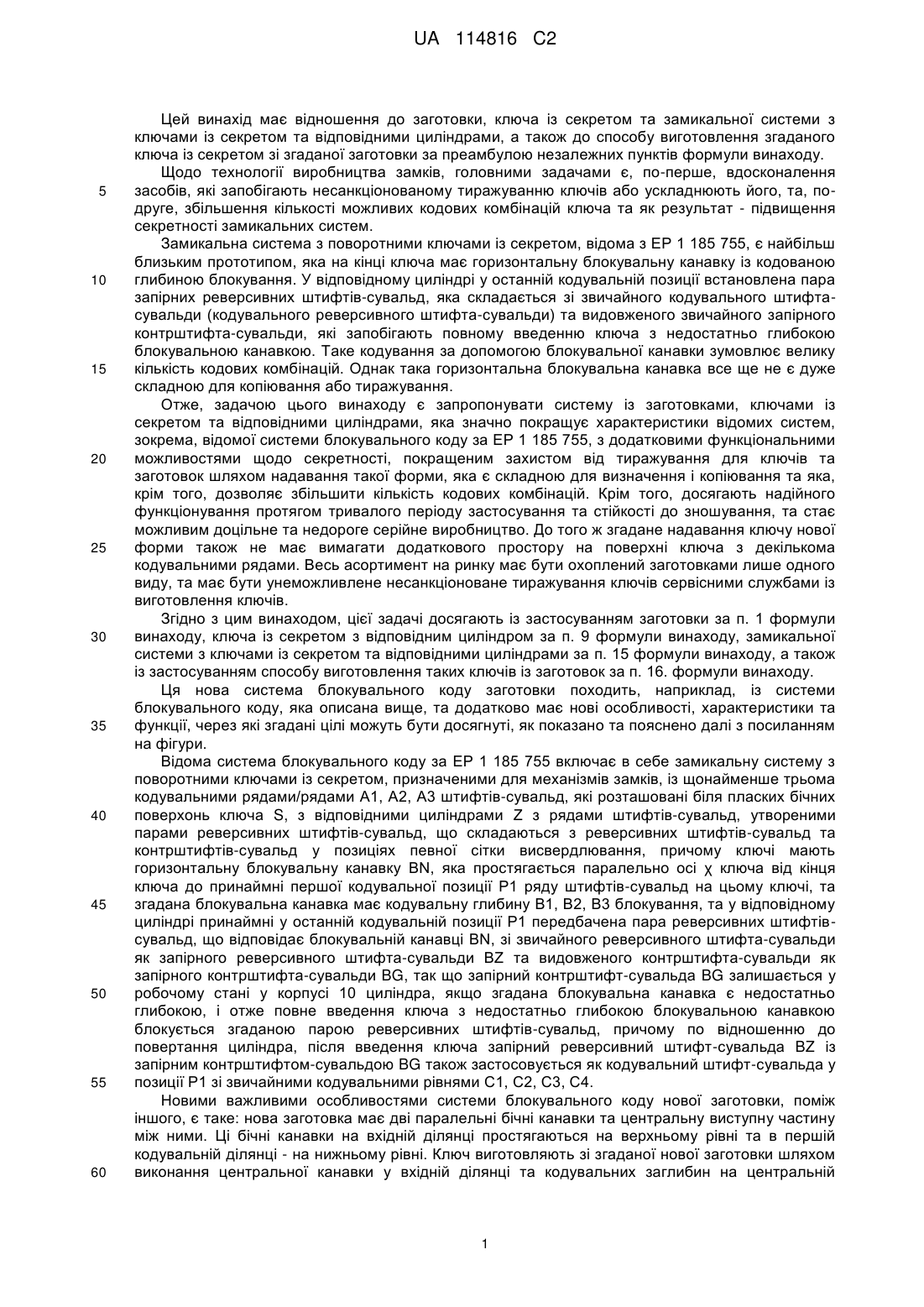

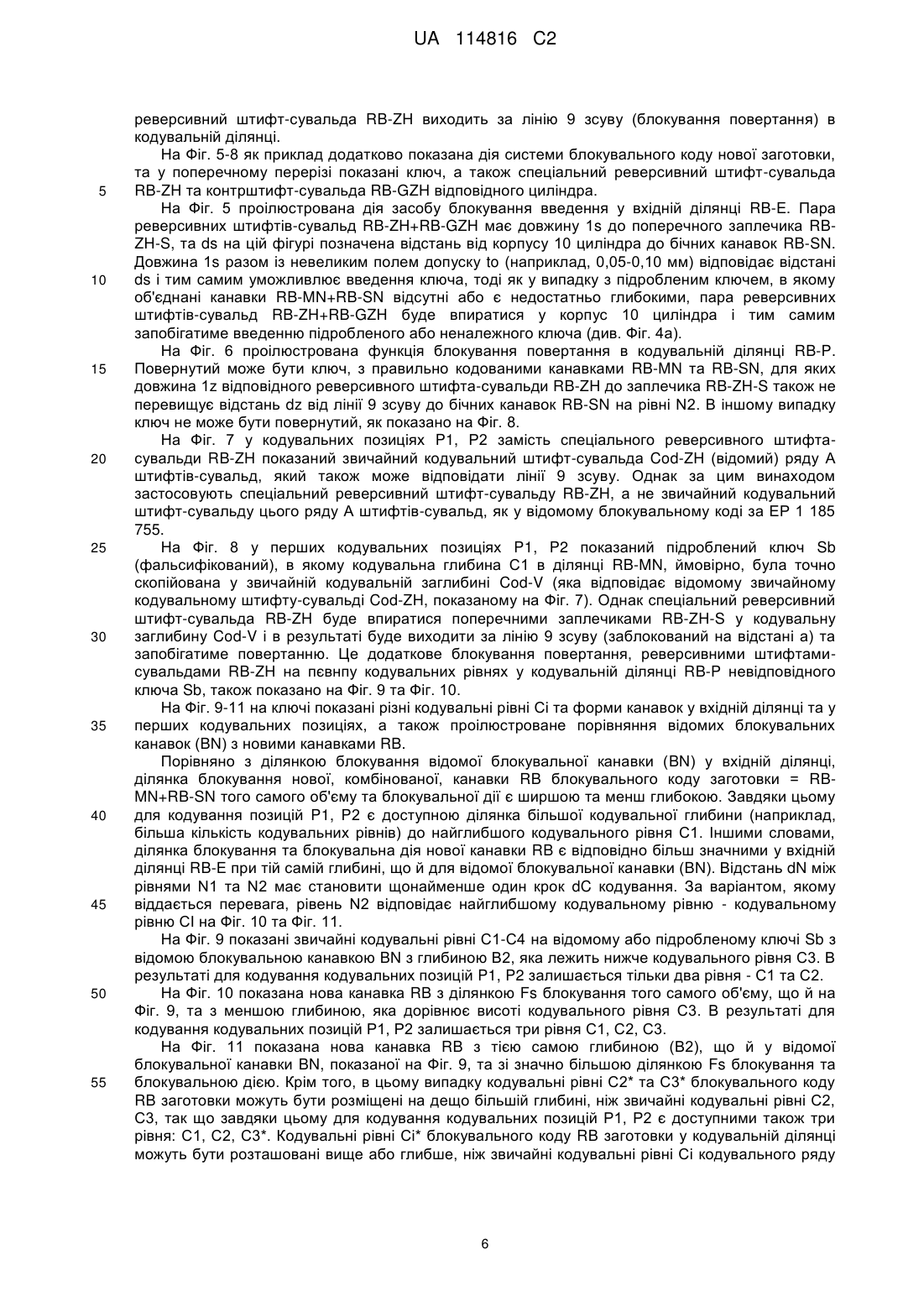

Текст

Реферат: Заготовка R має дві паралельні бічні канавки RB-SN та центральну виступну частину RB-M між ними. У вхідній ділянці (RB-E) ці бічні канавки простягаються на верхньому рівні (N1) та в першій кодувальній ділянці (RB-P) на заглибленому нижньому рівні (N2). Ключ (S) виготовляють зі згаданої заготовки заглибленням центральної канавки RB-SN у вхідній ділянці та кодувальних виїмок (Cod-V) на центральній виступній частині RB-M у кодувальній ділянці. Бічні канавки заготовки та центральна канавка ключа утворюють нову комбіновану канавку RB-SN+RB-MN блокувального коду заготовки. В циліндрі (Z) для ключа передбачений відповідній спеціальний реверсивний штифт-сувальда RB-ZH з поперечними заплечиками RB-ZH-S, форма цього спеціального реверсивного штифта-сувальди відповідає згаданим бічним канавкам SB-SN та центральній канавці RB-MN ключа, щоб додаткове блокування введення у вхідній ділянці та додаткове блокування повертання в кодувальній ділянці здійснювалось спеціальним реверсивним штифтом-сувальдою. При цьому значно підвищується секретність замикальної системи та унеможливлюється підроблення й несанкціоноване копіювання ключа. UA 114816 C2 (12) UA 114816 C2 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до заготовки, ключа із секретом та замикальної системи з ключами із секретом та відповідними циліндрами, а також до способу виготовлення згаданого ключа із секретом зі згаданої заготовки за преамбулою незалежних пунктів формули винаходу. Щодо технології виробництва замків, головними задачами є, по-перше, вдосконалення засобів, які запобігають несанкціонованому тиражуванню ключів або ускладнюють його, та, подруге, збільшення кількості можливих кодових комбінацій ключа та як результат - підвищення секретності замикальних систем. Замикальна система з поворотними ключами із секретом, відома з ЕР 1 185 755, є найбільш близьким прототипом, яка на кінці ключа має горизонтальну блокувальну канавку із кодованою глибиною блокування. У відповідному циліндрі у останній кодувальній позиції встановлена пара запірних реверсивних штифтів-сувальд, яка складається зі звичайного кодувального штифтасувальди (кодувального реверсивного штифта-сувальди) та видовженого звичайного запірного контрштифта-сувальди, які запобігають повному введенню ключа з недостатньо глибокою блокувальною канавкою. Таке кодування за допомогою блокувальної канавки зумовлює велику кількість кодових комбінацій. Однак така горизонтальна блокувальна канавка все ще не є дуже складною для копіювання або тиражування. Отже, задачою цього винаходу є запропонувати систему із заготовками, ключами із секретом та відповідними циліндрами, яка значно покращує характеристики відомих систем, зокрема, відомої системи блокувального коду за ЕР 1 185 755, з додатковими функціональними можливостями щодо секретності, покращеним захистом від тиражування для ключів та заготовок шляхом надавання такої форми, яка є складною для визначення і копіювання та яка, крім того, дозволяє збільшити кількість кодових комбінацій. Крім того, досягають надійного функціонування протягом тривалого періоду застосування та стійкості до зношування, та стає можливим доцільне та недороге серійне виробництво. До того ж згадане надавання ключу нової форми також не має вимагати додаткового простору на поверхні ключа з декількома кодувальними рядами. Весь асортимент на ринку має бути охоплений заготовками лише одного виду, та має бути унеможливлене несанкціоноване тиражування ключів сервісними службами із виготовлення ключів. Згідно з цим винаходом, цієї задачі досягають із застосуванням заготовки за п. 1 формули винаходу, ключа із секретом з відповідним циліндром за п. 9 формули винаходу, замикальної системи з ключами із секретом та відповідними циліндрами за п. 15 формули винаходу, а також із застосуванням способу виготовлення таких ключів із заготовок за п. 16. формули винаходу. Ця нова система блокувального коду заготовки походить, наприклад, із системи блокувального коду, яка описана вище, та додатково має нові особливості, характеристики та функції, через які згадані цілі можуть бути досягнуті, як показано та пояснено далі з посиланням на фігури. Відома система блокувального коду за ЕР 1 185 755 включає в себе замикальну систему з поворотними ключами із секретом, призначеними для механізмів замків, із щонайменше трьома кодувальними рядами/рядами А1, А2, A3 штифтів-сувальд, які розташовані біля пласких бічних поверхонь ключа S, з відповідними циліндрами Ζ з рядами штифтів-сувальд, утвореними парами реверсивних штифтів-сувальд, що складаються з реверсивних штифтів-сувальд та контрштифтів-сувальд у позиціях певної сітки висвердлювання, причому ключі мають горизонтальну блокувальну канавку ΒΝ, яка простягається паралельно осі χ ключа від кінця ключа до принаймні першої кодувальної позиції Р1 ряду штифтів-сувальд на цьому ключі, та згадана блокувальна канавка має кодувальну глибину В1, В2, В3 блокування, та у відповідному циліндрі принаймні у останній кодувальній позиції Р1 передбачена пара реверсивних штифтівсувальд, що відповідає блокувальній канавці ΒΝ, зі звичайного реверсивного штифта-сувальди як запірного реверсивного штифта-сувальди ΒΖ та видовженого контрштифта-сувальди як запірного контрштифта-сувальди BG, так що запірний контрштифт-сувальда BG залишається у робочому стані у корпусі 10 циліндра, якщо згадана блокувальна канавка є недостатньо глибокою, і отже повне введення ключа з недостатньо глибокою блокувальною канавкою блокується згаданою парою реверсивних штифтів-сувальд, причому по відношенню до повертання циліндра, після введення ключа запірний реверсивний штифт-сувальда BZ із запірним контрштифтом-сувальдою BG також застосовується як кодувальний штифт-сувальда у позиції Р1 зі звичайними кодувальними рівнями С1, С2, С3, С4. Новими важливими особливостями системи блокувального коду нової заготовки, поміж іншого, є таке: нова заготовка має дві паралельні бічні канавки та центральну виступну частину між ними. Ці бічні канавки на вхідній ділянці простягаються на верхньому рівні та в першій кодувальній ділянці - на нижньому рівні. Ключ виготовляють зі згаданої нової заготовки шляхом виконання центральної канавки у вхідній ділянці та кодувальних заглибин на центральній 1 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 виступній частині в кодувальній ділянці. Бічні канавки заготовки та центральна канавка ключа утворюють нову комбіновану канавку блокувального коду заготовки. В циліндрі новий спеціальний реверсивний штифт-сувальда з поперечними заплечиками, форма якого відповідає згаданим бічним канавкам та центральній канавці, є належним для згаданого ключа, так що за допомогою цього спеціального реверсивного штифта-сувальди здійснюють додаткове блокування введення у вхідній ділянці та додаткове блокування повертання в кодувальній ділянці. При цьому значно підвищується секретність замикальної системи та унеможливлюються підроблення й несанкціоноване копіювання ключа. Згадані нові властивості не можуть бути логічно виведені з відомої системи за ЕР 1 185 755, бо її проста горизонтальна блокувальна канавка BN відповідає звичайним кодувальним штифтам-сувальдам та не є заглибленою, й запірний реверсивний штифт-сувальда BZ являє собою звичайний кодувальний штифт-сувальду кодувального ряду. Крім того, відсутні дві бічні канавки, заглиблені від верхнього рівня до нижнього рівня; центральна виступна частина на заготовці та на ключі з кодувальними заглибинами; спеціальний реверсивний штифт-сувальда в циліндрі з додатковими поперечними заплечиками, які відповідають згаданим бічним канавкам та центральній канавці на ключі. Крім того, за ЕР 1 185 755 неможливо здійснити згадане додаткове блокування введення та згадане додаткове блокування повертання. Цей винахід відповідно до незалежних пунктів формули винаходу робить можливими варіанти здійснення цього винаходу різних видів, які забезпечують певні переваги, з покращенням та оптимізацією бажаних характеристик у відповідності до бажаних застосувань, наприклад, з такими додатковими особливостями: із розширеною канавкою RB; із заглибленою центральною виступною частиною; з кодувальними рівнями RB, які відрізняються від звичайних кодувальних рівнів, та/або з додатковою крайньою канавкою для рядів невертикальних штифтів-сувальд. Залежні пункти формули винаходу стосуються додаткових удосконалень цього винаходу, які роблять можливими додаткові переваги щодо секретності замикальної системи, захисту від копіювання заготовок, ключів та циліндрів, щодо строку служби, щодо рентабельності виробництва та надійності системи при експлуатації, а також збільшення кількості кодувальних комбінацій. Далі цей винахід буде пояснений більш докладно за допомогою прикладів варіантів здійснення цього винаходу та фігур. При цьому на фігурах зображені: на Фіг. 1 схематично заготовка за цим винаходом з двома вертикальними бічними канавками та центральною виступною частиною, та їх рівнями; на Фіг. 1а - у поздовжньому перерізі по середній площині ряду штифтів-сувальд; на Фіг. 1b - у поперечному перерізі через вхідну ділянку на кінці ключа; на Фіг. 1с - у кодувальній ділянці першої кодувальної позиції; на Фіг. 2 заготовка з похилими внутрішніми стінками бічних канавок; на Фіг. 2а - у поперечному перерізі через вхідну ділянку; на Фіг. 2b - у кодувальній ділянці; на Фіг. 3 ключ за цим винаходом з двома бічними канавками та центральною канавкою у ділянці центральної виступної частини; на Фіг. 3а - у поздовжньому перерізі, з бічними канавками, центральною виступною частиною та центральною канавкою на верхньому та нижньому рівнях; на Фіг. 3b - у поперечному перерізі у вхідній ділянці, з бічними канавками, центральною канавкою та відповідним спеціальним реверсивним штифтом-сувальдою з поперечними заплечиками, центральною частиною, а також із фрезою для кодування; на Фіг. 3с - у кодувальній ділянці в першій кодувальній позиції; на Фіг. 3d - у другій кодувальній позиції; на Фіг. 3е - звичайний кодувальний штифт-сувальда кодувального ряду та звичайна кодувальна заглибина; на Фіг. 3f - приклад із розширеною канавкою RB та розширеним спеціальним реверсивним штифтом-сувальдою RB; на Фіг. 4 замикальна система за цим винаходом, з ключем з бічними канавками, центральною виступною частиною та центральною канавкою, та з відповідним циліндром з контрштифтом-сувальдою та спеціальним реверсивним штифтом-сувальдою з поперечними заплечиками; на Фіг. 4а - у поздовжньому перерізі; на Фіг. 4b - у поперечному перерізі у вхідній ділянці; на Фіг. 5-8 поздовжній переріз ключа разом зі спеціальним реверсивним штифтомсувальдою та контрштифтом-сувальдою відповідного циліндра; 2 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фіг. 5 - у вхідній ділянці, з функцією блокування введення; на Фіг. 6 - в кодувальній ділянці, з функцією блокування повертання; на Фіг. 7 - в кодувальній ділянці зі звичайним кодувальним штифтом-сувальдою кодувального ряду; на Фіг. 8 - в першій кодувальній позиції, підроблений ключ та спеціальний реверсивний штифт-сувальда циліндра; на Фіг. 9-11 розташовані на ключі різні кодувальні рівні та форми канавок у вхідній ділянці та кодувальній ділянці; на Фіг. 9 - звичайні кодувальні рівні на відомому ключі з відомою блокувальною канавкою; на Фіг. 10 - звичайні кодувальні рівні на новому ключі з новими комбінованими канавками RB; на Фіг. 11 - нові кодувальні рівні RB; на Фіг. 12 приклад розширеної канавки RB з реверсивним штифтом-сувальдою RB; на Фіг. 13а поперечний переріз прикладу заготовки з похилим кодувальним рядом з бічними канавками, центральною виступною частиною та крайньою канавкою; на Фіг. 1Зb вид зверху заготовки, а також фрези для створення бічних канавок, центральної виступної частини та крайньої канавки; на Фіг. 13с загальний вигляд заготовки; на Фіг. 14а вид у перспективі закодованого ключа, який виготовлений зі згаданої заготовки; на Фіг. 14b поперечний переріз ключа з відповідним спеціальним реверсивним штифтомсувальдою та звичайним реверсивним штифтом-сувальдою кодувального ряду; на Фіг. 15 вид зверху та вид у перспективі ключа з різним кодуванням; на Фіг. 16 різні етапи способу виготовлення заготовки та ключа за допомогою фрез; на Фіг. 17-19 ще один приклад заготовки та ключа з особливо широкою основною канавкою; на Фіг. 17 поперечний переріз ключа з канавкою RB в циліндрі з відповідними реверсивними штифтами-сувальдами; на Фіг. 18 поперечний переріз неналежного ключа у тому самому місці в циліндрі зі реверсивним штифтом-сувальдою RB; на Фіг. 19а вид у перспективі заготовки із втопленою центральною виступною частиною; на Фіг. 19b ключ з п'ятьма кодувальними рядами та кодами. На Фіг. 1a-с схематично показана заготовка R за цим винаходом, з двома вертикальними бічними канавками RB-SN та центральною виступною частиною RB-M, яка простягається спочатку на верхньому рівні N1 та потім заглиблюється або знижується на нижній рівень N2, та яка є паралельною осі χ ключа. У зв'язку з цим позицією 7 позначена поверхня заготовки та ключа, та позицією 5 позначена середня площина заготовки та ключа, яка ділить їх навпіл. На Фіг. 1а показана заготовка у поздовжньому перерізі по середній площині кодувального ряду А з кодувальними рівнями С1-С4 для звичайних кодувальних штифтів-сувальд Cod-ZH цього кодувального ряду А. Бічні канавки RB-SN простягаються на верхньому рівні N1 у вхідній ділянці RB-E на кінці ключа та на нижньому рівні N2 у кодувальній ділянці RB-P перших кодувальних позицій PI, P2, які, наприклад, відповідають кодувальним позиціям L11 та R5 сітки висвердлювання на лівому або правому боці заготовки. Центральна виступна частина RB-M може простягатися безперервно на висоті поверхні 7 ключа або також може бути заглиблена. У найпростішому випадку центральна виступна частина RB-M простягається безперервно, у вигляді RB-M(l), та утворюється винятково шляхом виконання заглиблених бічних канавок (наприклад, із застосуванням дискової фрези). Центральна виступна частина на заготовці може також бути заглибленою у кодувальній ділянці RB-P, у вигляді RB-M(2), залежно від застосування. У такий спосіб можна досягти більш простого виконання кодування та більш раціонального виробництва ключа. Способи виробництва для цього варіанта виконання описані, наприклад, стосовно Фіг. 13b та Фіг. 16. На Фіг. 1b показаний поперечний переріз через вхідну ділянку RB-E на кінці ключа з верхнім рівнем N1 бічних канавок. На Фіг. 1c y кодувальній ділянці RB-P показаний глибший рівень N2 заглиблених бічних канавок, а також заглиблена (меншою мірою) центральна виступна частина RB-M(2). На Фіг. 1с також показана ширина всієї канавки RB, бічних канавок та центральної виступної частини: bg, bn та bm (див. Фіг. 3d). Заготовка R за цим винаходом, яка призначена для виробництва ключа S із секретом із щонайменше двома кодувальними рядами/рядами Аі штифтів-сувальд біля пласких бічних поверхонь цього ключа для відповідного циліндра Ζ з реверсивними штифтами-сувальдами ΖΗ та контрштифтами-сувальдами GZH, має дві паралельні бічні канавки RB-SN та центральну виступну частину RB-M між цими бічними канавками, та згадані канавки та виступна частина виконані паралельно осі χ ключа та симетрично відносно середньої площини кодувального 3 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 ряду/ряду А штифтів-сувальд. У вхідній ділянці RB-E на кінці ключа ці бічні канавки RB-SN простягаються на верхньому рівні N1, та у кодувальній ділянці RB-P перших кодувальних позицій PI, P2 вони простягаються на нижньому рівні N2. Бічні канавки RB-SN відповідно профільвані, так що вони відповідають додатковим поперечним заплечикам RB-ZH-S відповідного спеціального реверсивного штифта-сувальди RB-ZH та видовженого контрштифтасувальди RB-GZH циліндра, щоб додаткове блокування введення у вхідній ділянці RB-E та додаткове блокування повертання в кодувальній ділянці RB-P могли бути здійснені бічними канавками RB-SN та поперечними заплечиками RB-ZH-S. На Фіг. 2а, Фіг. 2b показана заготовка R з похилими внутрішніми стінками 11 бічних канавок RB-SN, які мають кут Wm нахилу до середньої площини кодувального ряду А (площини штифтів-сувальд). Цей кут Wm нахилу може становити, наприклад, 10-40°, та дозволяє інші варіанти форми бічних канавок, й він може бути оптимізований відповідно до застосування. На Фіг. 2а показане відповідне профілювання бічних канавок RB-SN у вхідній V ділянці RB-E та на Фіг. 2b - в кодувальній ділянці RB-P. На заготовці наявні тільки бічні канавки RB-SN та центральна виступна частина RB-M. Комбінована канавка блокувального коду заготовки = RB-SN+RB-MN утворюється на ключі тільки після його кодування за допомогою призначеної для кодування фрези шляхом виконання центральної канавки RB-MN. На Фіг. 3а-d показаний ключ S за цим винаходом, з двома бічними канавками RB-SN та центральною канавкою RB-MN, яка виконана на центральній виступній частині RB-M або на її ділянці. В цьому прикладі в кодувальній ділянці RB-P кодувальну позицію Р1 кодують кодувальним рівнем С1 та кодувальну позицію Р2 кодують кодувальним рівнем С2. На Фіг. 3а показаний поздовжній переріз ключа S. На Фіг. 3b показаний поперечний переріз ключа S у вхідній ділянці RB-E з комбінованою канавкою RB=RM-MN+RB-SN. У циліндрі це відповідає відповідному спеціальному реверсивному штифту-сувальді RB-ZH з додатковими поперечними заплечиками RB-ZH-S, які відповідають бічним канавкам RB-SN ключа S. Також показана кодувальна фреза 14, призначена для кодування звичайних кодувальних рівнів Сі (а також кодувальних елементів RB), форма яких відповідає формі звичайних кодувальних штифтів-сувальд Cod-ZH. Блокувальна канавка BN, яка (неправомірно) виконона цією фрезою у вхідній ділянці ключа, буде заблокована поперечними заплечиками RB-ZH-S реверсивного штифта-сувальди RB (додатковою блокувальною ділянкою Fs, див. Фіг. 5 та Фіг. 10). На Фіг. 3с показаний поперечний переріз ключа S у кодувальній ділянці RB-P в кодувальній позиції Р1, з найглибшим кодувальним рівнем С1, в якому бічні канавки RB-SN знаходяться на рівні N2. На Фіг. 3d в кодувальній позиції Р2 показаний кодувальний рівень С2 з центральною канавкою RB-MN на центральній виступній частині RB-M. Ширина bn бічних канавок RB-SN та ширина bm центральної виступної частини RB-M знаходяться у певній відповідності одна до одної. Разом повна ширина bg канавки становить: bg=bm+2bn. Ширина bn може становити 20-30 % від повної ширини bg канавки, та ширина bm може становити 33-60 % від повної ширини bg канавки. За варіантом, якому віддається перевага, ширина bm центральної виступної частини становить щонайменше 33 % від повної ширини bg канавки, та ширина bn бічних канавок становить щонайменше 20 % від повної ширини bg канавки. На Фіг. 3e показані звичайний кодувальний штифт-сувальда Cod-ZH та звичайна кодувальна заглибина Cod-V кодувального ряду А. Ключ S із секретом за цим винаходом, із щонайменше двома кодувальними рядами/рядами Аі штифтів-сувальд біля пласких бічних поверхонь цього ключа для відповідного циліндра Ζ з реверсивними штифтами-сувальдами ΖΗ та контрштифтами-сувальдами GZH, в кодувальному ряді А має дві паралельні бічні канавки RB-SN та центральну канавку RB-MN між цими бічними канавками, й ці канавки виконані паралельно осі x ключа та симетрично відносно середньої площини кодувального ряду - ряду А штифтів-сувальд, причому кодувальні заглибини виконані у перших кодувальних позиціях P1, Р2 на ділянці центральної канавки RB-MN у кодувальній ділянці RB-P. Згаданий ключ за варіантом, якому віддається перевага, має щонайменше три або більше кодувальних ряди(-ів) Аі. Ці бічні канавки RB-SN у вхідній ділянці RB-E на кінці ключа простягаються на верхньому рівні N1, та в кодувальній ділянці RB-P перших кодувальних позицій P1, P2 вони є заглибленими на нижній рівень N2. За допомогою цього в кодувальній ділянці створюють додаткові кодувальні комбінації. 4 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 Бічні канавки RB-SN є відповідно профільованими, так що вони відповідають додатковим поперечним заплечикам RB-ZH-S відповідного спеціального реверсивного штифта-сувальди RB-ZH та видовженого контрштифта-сувальди RB-GZH циліндра, щоб додаткове блокування введення у вхідній ділянці RB-E або додаткове блокування повертання в кодувальній ділянці RB-P могли бути здійснені бічними канавками RB-SN ключа та поперечними заплечиками RBZH-S реверсивного штифта-сувальди RB-ZH, причому на ділянці центральної виступної частини RB-M додаткова центральна канавка RB-MN може бути виконана у вхідній ділянці RB-E та кодувальні комбінації позицій Р1, Р2 у кодувальній ділянці RB-P. Спеціальний реверсивний штифт-сувальда RB-ZH має бути розташований у останній позиції ряду А штифтів-сувальд у циліндрі, щоб відповідати першим кодувальним позиціям PI, P2 на ключі. На Фіг. 3f показаний ще один приклад ключа S(2) із розширенням канавки RB: RB-N(2) порівняно зі звичайними кодувальними елементами кодувального ряду А. Ширина bg(2) канавки RB (з бічними канавками RB-SN та центральною виступною частиною RB-M або центральною канавкою RB-MN) з обох боків є більшою, ніж ширина bcv кодувальних заглибин Cod-V кодувального ряду А, на величину bb: bg(2)=bcv+2bb (див. Фіг. 12 та Фіг. 17). Завдяки цьому розширенню можуть бути одержані вдосконалення характеристик, таких як функціональна надійність, захищеність від підроблення та строк служби, зокрема, для реверсивних штифтівсувальд циліндра та кодувальних елементів. На Фіг. 4а та Фіг. 4b у поздовжньому та поперечному перерізі показана замикальна система за цим винаходом, з ключем S з бічними канавками RB-SN, заглибленою центральною виступною частиною RB-M(2) та центральною канавкою RB-MN, а також з відповідним циліндром Ζ із видовженим контрштифтом-сувальдою RB-GZH та спеціальним реверсивним штифтом-сувальдою RB-ZH з поперечними заплечиками RB-ZH-S. Ці реверсивні штифтисувальди у вхідній ділянці RB-E здійснюють блокування введення для підроблених ключів або неналежних ключів по-перше, через згадану центральну частину RB-ZH-M, та крім того через поперечні заплечики RB-ZH-S реверсивного штифта-сувальди RB-ZH. У випадку підроблених ключів, які мають недостатньо глибоку центральну канавку або бічні канавки, видовжений контрштифт-сувальда RB-GZH впирається у корпус 10 циліндра і в результаті запобігає повному введенню підробленого ключа. Подібним чином, при невідповідних кодувальних профілях та кодувальних глибинах неналежного ключа, блокування повертання здійснюється на кодувальній ділянці RB-P поперечними заплечиками RB-ZH-S та/або центральною частиною RB-M спеціального реверсивного штифта-сувальди RB-ZH, який знаходиться у невідповідній кодувальній заглибині, і тому цей реверсивний штифт-сувальда RB-ZH виходить за лінію 9 зсуву і запобігає повертанню ключа. Замикальна система за цим винаходом з ключами S із секретом із щонайменше двома кодувальними рядами/рядами Аі штифтів-сувальд біля пласких бічних поверхонь ключа та з відповідним циліндром Ζ з реверсивними штифтами-сувальдами ΖΗ та контрштифтамисувальдами GZH, включає в себе ключі S з двома паралельними бічними канавками RB-SN та центральною канавкою RB-MN у кодувальному ряді А, згадані канавки виконані паралельно осі x ключа й симетрично відносно середньої площини ряду А штифтів-сувальд, та з кодувальними заглибинами в ділянці центральної канавки RB-MN у перших кодувальних позиціях P1, Р2. Згадані бічні канавки RB-SN простягаються на верхньому рівні N1 у вхідній ділянці RB-E на кінці ключа, та в кодувальній ділянці RB-P перших кодувальних позицій P1, P2 вони заглиблені на нижній рівень N2. Відповідні циліндри Ζ у останній кодувальній позиції P1, P2 циліндра включають в себе спеціальний реверсивний штифт-сувальду RB-ZH з додатковими поперечними заплечиками RB-ZH-S. Згаданим поперечним заплечикам RB-ZH-S реверсивного штифта-сувальди RB-ZH надана така форма, що вони відповідають бічним канавкам RB-SN ключа, причому у перших кодувальних позиціях P1, P2 довжина 1s реверсивного штифта-сувальди RB-ZH та контрштифта-сувальди RB-GZH до поперечного заплечика RB-ZH-S відповідає відстані ds від корпусу 10 циліндра до бічної канавки RB-SN та довжина 1z реверсивного штифта-сувальди RB-ZH до поперечного заплечика RB-ZH-S відповідає відстані dz від лінії 9 зсуву до бічної канавки RB-SN, з урахуванням поля допуску to, щоб додаткове блокування введення у вхідній ділянці RB-E та додаткове блокування повертання в кодувальній ділянці RB-P могли бути здійснені бічними канавками RB-SN ключа та поперечними заплечиками RB-ZH-S відповідного спеціального реверсивного штифта-сувальди RB-ZH завдяки тому, що, у випадку відсутності бічних канавок RB-SN або якщо вони є недостатньо глибокими, контрштифт-сувальда RB-GZH впирається у корпус 10 циліндра (блокування введення) у вхідній ділянці та спеціальний 5 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 реверсивний штифт-сувальда RB-ZH виходить за лінію 9 зсуву (блокування повертання) в кодувальній ділянці. На Фіг. 5-8 як приклад додатково показана дія системи блокувального коду нової заготовки, та у поперечному перерізі показані ключ, а також спеціальний реверсивний штифт-сувальда RB-ZH та контрштифт-сувальда RB-GZH відповідного циліндра. На Фіг. 5 проілюстрована дія засобу блокування введення у вхідній ділянці RB-E. Пара реверсивних штифтів-сувальд RB-ZH+RB-GZH має довжину 1s до поперечного заплечика RBZH-S, та ds на цій фігурі позначена відстань від корпусу 10 циліндра до бічних канавок RB-SN. Довжина 1s разом із невеликим полем допуску to (наприклад, 0,05-0,10 мм) відповідає відстані ds і тим самим уможливлює введення ключа, тоді як у випадку з підробленим ключем, в якому об'єднані канавки RB-MN+RB-SN відсутні або є недостатньо глибокими, пара реверсивних штифтів-сувальд RB-ZH+RB-GZH буде впиратися у корпус 10 циліндра і тим самим запобігатиме введенню підробленого або неналежного ключа (див. Фіг. 4а). На Фіг. 6 проілюстрована функція блокування повертання в кодувальній ділянці RB-P. Повернутий може бути ключ, з правильно кодованими канавками RB-MN та RB-SN, для яких довжина 1z відповідного реверсивного штифта-сувальди RB-ZH до заплечика RB-ZH-S також не перевищує відстань dz від лінії 9 зсуву до бічних канавок RB-SN на рівні N2. В іншому випадку ключ не може бути повернутий, як показано на Фіг. 8. На Фіг. 7 у кодувальних позиціях P1, Р2 замість спеціального реверсивного штифтасувальди RB-ZH показаний звичайний кодувальний штифт-сувальда Cod-ZH (відомий) ряду А штифтів-сувальд, який також може відповідати лінії 9 зсуву. Однак за цим винаходом застосовують спеціальний реверсивний штифт-сувальду RB-ZH, а не звичайний кодувальний штифт-сувальду цього ряду А штифтів-сувальд, як у відомому блокувальному коді за ЕР 1 185 755. На Фіг. 8 у перших кодувальних позиціях P1, P2 показаний підроблений ключ Sb (фальсифікований), в якому кодувальна глибина С1 в ділянці RB-MN, ймовірно, була точно скопійована у звичайній кодувальній заглибині Cod-V (яка відповідає відомому звичайному кодувальному штифту-сувальді Cod-ZH, показаному на Фіг. 7). Однак спеціальний реверсивний штифт-сувальда RB-ZH буде впиратися поперечними заплечиками RB-ZH-S у кодувальну заглибину Cod-V і в результаті буде виходити за лінію 9 зсуву (заблокований на відстані а) та запобігатиме повертанню. Це додаткове блокування повертання, реверсивними штифтамисувальдами RB-ZH на пєвнпу кодувальних рівнях у кодувальній ділянці RB-P невідповідного ключа Sb, також показано на Фіг. 9 та Фіг. 10. На Фіг. 9-11 на ключі показані різні кодувальні рівні Сі та форми канавок у вхідній ділянці та у перших кодувальних позиціях, а також проілюстроване порівняння відомих блокувальних канавок (BN) з новими канавками RB. Порівняно з ділянкою блокування відомої блокувальної канавки (BN) у вхідній ділянці, ділянка блокування нової, комбінованої, канавки RB блокувального коду заготовки = RBMN+RB-SN того самого об'єму та блокувальної дії є ширшою та менш глибокою. Завдяки цьому для кодування позицій P1, P2 є доступною ділянка більшої кодувальної глибини (наприклад, більша кількість кодувальних рівнів) до найглибшого кодувального рівня С1. Іншими словами, ділянка блокування та блокувальна дія нової канавки RB є відповідно більш значними у вхідній ділянці RB-E при тій самій глибині, що й для відомої блокувальної канавки (BN). Відстань dN між рівнями N1 та N2 має становити щонайменше один крок dC кодування. За варіантом, якому віддається перевага, рівень N2 відповідає найглибшому кодувальному рівню - кодувальному рівню СІ на Фіг. 10 та Фіг. 11. На Фіг. 9 показані звичайні кодувальні рівні С1-С4 на відомому або підробленому ключі Sb з відомою блокувальною канавкою BN з глибиною В2, яка лежить нижче кодувального рівня С3. В результаті для кодування кодувальних позицій P1, P2 залишається тільки два рівня - С1 та С2. На Фіг. 10 показана нова канавка RB з ділянкою Fs блокування того самого об'єму, що й на Фіг. 9, та з меншою глибиною, яка дорівнює висоті кодувального рівня С3. В результаті для кодування кодувальних позицій Р1, Р2 залишається три рівня С1, С2, С3. На Фіг. 11 показана нова канавка RB з тією самою глибиною (В2), що й у відомої блокувальної канавки BN, показаної на Фіг. 9, та зі значно більшою ділянкою Fs блокування та блокувальною дією. Крім того, в цьому випадку кодувальні рівні С2* та С3* блокувального коду RB заготовки можуть бути розміщені на дещо більшій глибині, ніж звичайні кодувальні рівні С2, С3, так що завдяки цьому для кодування кодувальних позицій Р1, Р2 є доступними також три рівня: С1, С2, С3*. Кодувальні рівні Сі* блокувального коду RB заготовки у кодувальній ділянці можуть бути розташовані вище або глибше, ніж звичайні кодувальні рівні Сі кодувального ряду 6 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 А для звичайних реверсивних штифтів-сувальд Cod-ZH, при відповідно іншій довжині відповідного спеціального реверсивного штифта-сувальди RB-ZH. За варіантом, якому віддається перевага, щонайменше один кодувальник рівень Сі* канавки RB не обов'язково має відповідати звичайному кодувальному рівню Сі. Отже із застосуванням нових канавок RB можна значно збільшити кількість можливих кодувальних комбінацій та захищеність від копіювання. Для відомого або підробленого ключа Sb з відомою блокувальною канавкою BN у вхідній ділянці RB-E та відомою звичайною кодувальною заглибиною (виготовленою із застосуванням фрези 14 для кодування), завдяки застосуванню спеціального реверсивного штифта-сувальди RB-ZH (який відповідає канавці RB), - у вхідній ділянці RB-E буде заблоковане введення цього ключа (завдяки додатковій ділянці Fs блокування), - та у кодувальних позиціях P1, Р2 у кодувальній ділянці на всіх кодувальних рівнях С1, С2, С2 буде заблоковане повертання цього ключа, навіть якщо глибини у вхідній ділянці та у кодувальних позиціях дорівнюють відповідним глибинам належного ключа S з канавкою RB та кодувальними елементами RB, як показано на Фіг. 6, Фіг. 8, Фіг. 9 та Фіг. 10. Отже, така підроблена або несанкціонована копія (Sb) ключа, яка може бути виготовлена сервісом із виготовлення ключів з використанням фрези для кодування, з тими самими глибинами у вхідній ділянці та у кодувальних позиціях P1, P2, що й у оригінальному ключі, зіткнеться з блокуванням введення та блокуванням повертання. На Фіг. 12 показаний ще один приклад розширеної канавки RB з реверсивним штифтомсувальдою RB у порівнянні зі звичайними кодувальними штифтами-сувальдами Cod-ZH та кодувальними заглибинами Cod-V кодувального ряду А з циліндричними реверсивними штифтами-сувальдами. На додаток до розширення bb, на Фіг. 12 показана відстань bа, на яку реверсивний штифт-сувальда RB-ZH блокувального коду RJB заготовки виходить за межі кодувальної заглибини Cod-V з обох боків: brz(2)=bcv+2 ba (див. також Фіг. 3е, Фіг. 3f та Фіг. 18). На Фіг. 13 та Фіг. 14 показаний ще один приклад заготовки та ключа за цим винаходом, в якому ряд А штифтів-сувальд має кут Wa нахилу, який становить 15° до напрямку Z. На Фіг. 13а, Фіг. 13b, Фіг. 13с у різних ракурсах показана заготовка R з новими ступінчастими бічними канавками RB-SN та центральною виступною частиною RB-M, а також з додатковою крайньою канавкою RB-nn. На Фіг. 13а у поперечному перерізі показаний кут Wa нахилу ряду А штифтів-сувальд, бічних канавок RB-SN, центральної виступної частини RB-M та крайньої канавки RB-nn у вхідній ділянці RB-E, а також у кодувальній ділянці RB-P. На Фіг. 13b показаний вид зверху на заготовку, яка повернута на 15° (відповідно у напрямку площини А штифтів-сувальд). На цій фігурі також показаний доцільний спосіб виготовлення заготовки, який забезпечує певні переваги, під час якого спочатку може бути виготовлена заглиблена центральна виступна частина RB-M(2) у кодувальній ділянці RB-P із застосуванням циліндричної фрези 15, та потім можуть бути виготовлені бічні канавки RB-SN у вхідній ділянці RB-E на рівні N1 та у кодувальній ділянці RB-P на рівні N2 із застосуванням фрези 16. В цьому прикладі для виготовлення перпендикулярних внутрішніх стінок 11 бічних канавок RB-SN може бути застосована, наприклад, циліндрична фреза 16, та для виготовлення похилих внутрішніх стінок 11 може бути застосована конічна фреза (див. приклад на Фіг. 2а, Фіг. 2b). На Фіг. 13с показаний вид у перспективі заготовки. У варіанті заготовки або ключа з площиною А похилих штифтів-сувальд, кут Wa нахилу якої є більшим ніж 0°, додаткова крайня канавка RB-nn переважно може примикати до бічної канавки RB-SN на її внутрішньому боці, при цьому згадана крайня бічна канавка утворює опорну поверхню, яка є перпендикулярною кодувальній площині/площині А штифтів-сувальд. Цим, наприклад, уможливлюється або може бути оптимізоване введення нульового реверсивного штифта-сувальди. Такий нульовий реверсивний штифт-сувальда складається лише з верхньої частини з шириною b0 без нижньої кодувальної частини, як показано на Фіг. 14b. Із застосуванням способу за цим винаходом для виготовлення ключа S із заготовки R у вхідній ділянці RB-E виконують центральну канавку RB-MN та у кодувальній ділянці RB-P виконують, із застосуванням кодування на заготовці R, шляхом видалення матеріалу із центральної виступної частини RB-M, кодувальні заглибини Cod-V у перших кодувальних позиціях P1, P2. Отже бічні канавки RB-SN спочатку виконують на заготовці на верхньому рівні N1, та потім знижують на нижній рівень N2 разом із центральною виступною частиною RB-M. 7 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 Після цього другу частину RB-MN комбінованої канавки RB=RB-SN+RB-MN виконують із застосуванням кодування, та виконують кодування на центральній виступній частині RB-M ключа. Це забезпечує вдосконалений захист від копіювання та додаткові функції забезпечення захисту. Заготовка з незаглибленою центральною виступною частиною RB-M може бути виготовлена, наприклад, просто шляхом виготовлення заглиблених бічних канавок RB-SN за допомогою дискової фрези. За варіантом, якому віддається перевага, на заготовці за допомогою першої фрези спочатку може бути виготовлена заглиблена центральна виступна частина RB-M(2) у кодувальній ділянці (RB-P), та потім за допомогою другої фрези можуть бути виготовлені бічні канавки RB-SN у вхідній ділянці (RB-E) на верхньому рівні (N1) та у кодувальній ділянці (RB-P) на нижньому рівні (N2). Виготовлений зі згаданої заготовки ключ S, закодований чотирма кодувальними рядами А1А4, показаний на Фіг. 14а та Фіг. 14b. На Фіг. 14а показаний вид у перспективі згаданого ключа з кодувальним рівнем С1 у кодувальній позиції Р1 та кодувальним рівнем С2 у кодувальній позиції Р2, у вхідній кодувальній ділянці RB-P, і вони виконані на центральній виступній частині RB-M. На Фіг. 14b показаний поперечний переріз ключа з відповідним спеціальним реверсивним штифтом-сувальдою RB-ZH у кодувальній позиції в кодувальній ділянці RB-P та звичайним кодувальним штифтом-сувальдою Cod-ZH, а також зі звичайною кодувальною заглибиною CodV того самого кодувального ряду (тобто з позиції Р3). На Фіг. 15 показаний вид зверху та вид у перспективі ще одного прикладу ключа з канавкою RB, яка розширена з обох боків на bb та має ширину bg(2)=bcv+2bb, та з кодувальними рівнями Сі* блокувального коду (RB) заготовки, які відрізняються від звичайних кодувальних рівнів, у позиції Р1:С1*, у позиції Р2:С2* та у позиції Р3:С2. На Фіг. 16 показані різні етапи способу виготовлення заготовки та ключа з площиною А похилих штифтів-сувальд із застосуванням фрез. Із застосуванням першої фрези 15 на першому етапі а виконують фрезерування заглибленої центральної виступної частини RB-MN(2) у кодувальній ділянці RB-P та на етапі b виконують фрезерування крайньої канавки RB-nn, потім на етапі с із застосуванням другої фрези 16 виконують фрезерування двох бічних канавок RB-SN, та потім на етапі d із застосуванням фрези 14 для кодування виконують фрезерування центральної канавки RB-MN та кодувальних заглибин у кодувальній ділянці RB-P (P1, Р2), а також в інших кодувальних позиціях Р3, Р4 тощо, звичайних кодувальних елементів кодувального ряду А. Центральна виступна частина RB-M(2) за варіантом, якому віддається перевага, є заглибленою щонайбільше на висоту самого верхнього кодувального рівня - для цього прикладу щонайбільше на висоту рівня С2* (на Фіг. 10 - щонайбільше на висоту рівня С3, та на Фіг. 11 щонайбільше на висоту рівня С3*). На Фіг. 17-19 показаний ще один приклад варіанта виконання заготовки та ключа за цим винаходом, з рядом А вертикальних штифтів-сувальд у циліндрі. На цих фігурах розглянута особливо широка центральна канавка RB-MN з шириною bmn, наприклад, для особливо надійного скеровування реверсивних штифтів-сувальд через цю центральну канавку з мінімальним зношуванням. На Фіг. 17 показаний поперечний переріз ключа з канавкою RB в циліндрі та з відповідними реверсивними штифтами-сувальдами кодувального ряду А1. Спеціальний реверсивний штифтсувальда RB-ZH знаходиться у найглибшій кодувальній позиції, наприклад Р1:С1, так що наделений ключ може бути повернутий по лінії 9 зсуву. Розширення канавки RB порівняно зі звичайними кодувальними заглибинами Cod-V того самого кодувального ряду А1 становить: 2bb=bg(2)-bcv. На Фіг. 18 показаний поперечний переріз неналежного ключа Sb у тому самому місці в циліндрі з реверсивним штифтом-сувальдою RB, причому цей неналежний ключ Sb має звичайні кодувальні заглибини Cod-V замість розширених RB-канавок RB-SN та RB-MN. Реверсивний штифт-сувальда RB вже впирається у поверхню 7 ключа і в результаті блокує його повертання по лінії 9 зсуву. Це блокування відбувається навіть якщо ширина brz реверсивного штифта-сувальди RB-ZH є лише трохи більшою (Ьа), ніж ширина bev звичайної кодувальної заглибини Cod-V на величину 2ba=brz-bcv. Це зумовлено тим, що пружини контрштифтасувальди (див. Фіг. 4а) не можуть примусово втиснути реверсивний штифт-сувальду RB-ZH у заглибину Cod-V, яка є вузькою. На відміну від кодувального ряду А1 з циліндричними реверсивними штифтами-сувальдами RB-ZH та Cod-ZH, який показаний на Фіг. 17, ключ також 8 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 має додатковий кодувальний ряд А2 з конічними реверсивними штифтами-сувальдами та заглибинами Cod-V2. На Фіг. 19а та Фіг. 19b показаний вид у перспективі заготовки R та ключа S із (щонайменше) п'ятьма кодувальними рядами А1-А5 та кодувальними елементами. На Фіг. 19а показана заготовка R з бічними канавками RB-SN та центральною виступною частиною RB-M у вхідній ділянці RB-E та в кодувальній ділянці RB-P, у якій ці елементи виконані заглибленими, для кодувальних позицій P1, P2. На Фіг. 19b показаний закодований ключ S, який виготовлений зі згаданої заготовки, причому профілювання RB виконане для ряду А1 вертикальних штифтів-сувальд (Wa=0°). На цій фігурі ключ у кодувальній ділянці RB-P має на центральній виступній частині RB-M наведені нижче кодувальні елементи: - кодувальний рівень С2 у кодувальній позиції Р1 та - кодувальний рівень С1 у кодувальному позиції Р2. В цьому описі застосовані такі позначення: x - вісь ключа; х, у, z - напрямки у просторі; R - заготовка, заготовка для ключа; S - ключ; Sb - відомий ключ, неналежний ключ; Ζ - циліндр; Рі -кодувальні позиції; Ri, Li - кодувальні позиції сітки висвердлювання на лівому або правому боці заготовки; А - кодувальний ряд, ряд штифтів-сувальд (середня площина); Сі, Сі* -кодувальні рівні, кодувальний елемент; RB - блокувальний код заготовки (-функціональне призначення); RB-SN - бічні канавки RB RB-M - центральна виступна частина RB RB-MN - центральна канавка на S RB-N - комбінована канавка RB=RB-SN+RB-MN або RB-SN+RB-M RB-nn - крайня канавка Cod-V - кодувальна заглибина Cod-ZH - кодувальний штифт-сувальда (звичайний), кодувальний реверсивний штифтсувальда Cod-ZH-M - центральна частина кодувального штифта-сувальди (виступна частина) RB-ZH - спеціальний реверсивний штифт-сувальда RB RB-GZH - контрштифт-сувальда RB RB-ZH+RB-GZHRB - пара реверсивних штифтів-сувальд RB-ZH-S - поперечний заплечик ZH RB-ZH-M - центральна частина ZH (кодувальна виступна частина) Fs - додаткова ділянка блокування RB-E - вхідна ділянка RB-P - кодувальна ділянка самих передніх позицій (P1, P2…) 1s - довжина RB-ZH+RB-GZH до RB-ZH-S ds - відстань від 10 до RB-SN 1z - довжина RB-ZH до RB-ZH-S to - поле допуску dz - відстань від 9 до RB-SN dN - відстань від N1 до N2 а - відстань блокування dC - один крок кодування bm - ширина RB-M bn - ширина RB-SN bg - ширина RB-N=RB-SN+RB-M bnn - ширина RB-rm bg(l)=bcv bg(2)=bcv+2bb brz - ширина RB-ZH bcv - ширина Cod-V bcz - ширина Cod-ZH bb - розширення RB-N: bg(2)=bcv+2bb 9 UA 114816 C2 5 10 ba-brz-bcv=2ba bmn - ширина RB-MN b0 - ширина верхньої частини ZH Wm - кут нахилу 11 Wa - кут нахилу А 5 - середня (яка ділить навпіл) площина S 7 - поверхня S 9 - лінія зсуву в Ζ 10 - корпус циліндра 11 - внутрішні стінки RB-SN 14 - фреза, призначена для виконання кодування 15, 16 - фреза, призначена для обробки заготовки ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Заготовка (R), яка призначена для виготовлення ключа із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь цього ключа, для відповідного циліндра (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтами-сувальдами (GZH) замикальної системи з блокуванням введення, яке здійснюється за допомогою видовженого контрштифта-сувальди, яка відрізняється тим, що має дві паралельні бічні канавки (RB-SN) та центральну виступну частину (RB-M) між цими бічними канавками, які виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд, причому бічні канавки (RB-SN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2), та згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2), причому бічні канавки (RB-SN) відповідно профільовані так, що вони відповідають додатковому поперечному заплечику (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку, взаємодіючого з цими канавками циліндричного спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) у останній кодувальній позиції (P1, P2) циліндра, так що додаткове блокування введення, яке здійснюється за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) згаданої заготовки та поперечним заплечиком (RB-ZH-S) взаємодіючого з цими канавками спеціального реверсивного штифта-сувальди (RB-ZH). 2. Заготовка за п. 1, яка відрізняється тим, що центральна виступна частина (RB-M) є заглибленою до нижнього рівня (RB-M(2)) у кодувальній ділянці (RB-P). 3. Заготовка за п. 1 або п. 2, яка відрізняється тим, що повна ширина (bg(2)) бічних канавок (RB-SN) та центральної виступної частини (RB-M) з обох боків є більшою, ніж ширина (bcv) кодувальних заглибин (Cod-V) кодувального ряду (А), на величину (bb):bg(2)=bcv+2bb. 4. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що ширина (bm) центральної виступної частини (RB-M) становить щонайменше 33 % від повної ширини (bg) канавки. 5. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що ширина (bn) бічної канавки (RB-SN) становить щонайменше 20 % від повної ширини (bg) канавки. 6. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що внутрішні стінки (11) бічних канавок (RB-SN) нахилені під кутом Wm до площини (А) штифтів-сувальд. 7. Заготовка за п. 6, яка відрізняється тим, що кут Wm становить 10-40°. 8. Заготовка за будь-яким із попередніх пунктів, яка відрізняється тим, що за наявності площини (А) похилих штифтів-сувальд, кут Wa нахилу якої є більшим ніж 0°, додаткова крайня канавка (RB-nn) межує з бічною канавкою (RB-SN) на її внутрішньому боці, при цьому згадана крайня канавка утворює опорну поверхню, яка є перпендикулярною кодувальній площині/площині (А) штифтів-сувальд. 9. Ключ із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь цього ключа, для відповідного циліндра (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтами-сувальдами (GZH) замикальної 10 UA 114816 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи з блокуванням введення, яке здійснюється за допомогою видовженого контрштифтасувальди, який відрізняється тим, що має дві паралельні бічні канавки (RB-SN), центральну канавку (RB-MN) й центральну виступну частину (RB-M) між цими бічними канавками, і вони виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд, причому згадані бічні канавки (RB-SN), центральна канавка (RB-MN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2), причому кодувальні заглибини виконані у перших кодувальних позиціях (P1, P2) на ділянці центральної канавки (RB-MN) у згаданій кодувальній ділянці (RB-P), та при цьому згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2), причому бічні канавки (RB-SN) відповідно профільовані так, що вони відповідають додатковому поперечному заплечику (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку, взаємодіючого з цими канавками циліндричного спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) у останній кодувальній позиції (P1, P2) циліндра, так що додаткове блокування введення, яке виконується за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) ключа та поперечним заплечиком (RB-ZH-S) взаємодіючого з цими канавками спеціального реверсивного штифта-сувальди (RB-ZH). 10. Ключ за п. 9, який відрізняється тим, що кодувальні заглибини перших кодувальних позицій (P1, P2) виконані на заглибленій центральній виступній частині (RB-M(2)). 11. Ключ за п. 9 або п. 10, який відрізняється тим, що повна ширина (bg(2)) бічних канавок (RBSN) та центральної канавки (RB-MN) з обох боків є більшою, ніж ширина (bcv) кодувальних заглибин (Cod-V) кодувального ряду (А), на величину (bb):bg(2)=bcv+2bb. 12. Ключ за одним із пп. 9-11, який відрізняється тим, що, за наявності площини (А) похилих штифтів-сувальд, кут Wa нахилу якої є більшим за 0°, додаткова крайня канавка (RB-nn) межує з бічною канавкою (RB-SN) на її внутрішньому боці, при цьому згадана крайня канавка утворює опорну поверхню, яка є перпендикулярною площині (А) штифтів-сувальд. 13. Ключ за одним із пп. 9-12, який відрізняється тим, що (RB) кодувальні рівні Сі* у кодувальній ділянці розташовані вище або глибше, ніж звичайні кодувальні рівні (Сі) кодувального ряду (А), при відповідно іншій довжині відповідного реверсивного штифтасувальди (RB-ZH). 14. Ключ за одним із пп. 9-13, який відрізняється тим, що відстань (dN) між верхнім рівнем (N1) та нижнім рівнем (N2) становить щонайменше один крок кодування (dC). 15. Замикальна система з ключами (S) із секретом із щонайменше двома кодувальними рядами/рядами (Аі) штифтів-сувальд, розташованих біля пласких бічних поверхонь ключа, та з відповідними циліндрами (Z) з реверсивними штифтами-сувальдами (ZH) та контрштифтамисувальдами (GZH) та із блокуванням введення, яке виконується за допомогою видовженого контрштифта-сувальди, яка відрізняється тим, що має ключі (S) з двома паралельними бічними канавками (RB-SN), центральною канавкою (RB-MN) та центральною виступною частиною (RB-M), які виконані паралельно осі (х) ключа та симетрично відносно середньої площини кодувального ряду/ряду (А) штифтів-сувальд, та з кодувальними заглибинами на ділянці центральної канавки (RB-MN) у перших кодувальних позиціях (P1, P2), причому згадані бічні канавки (RB-SN), центральна канавка (RB-MN) та центральна виступна частина (RB-M) простягаються від кінця ключа до кодувальної ділянки (RB-P) перших кодувальних позицій (P1, P2), та згадані бічні канавки (RB-SN) у вхідній ділянці (RB-E) на кінці ключа пролягають на верхньому рівні (N1), а в згаданій кодувальній ділянці (RB-P) перших кодувальних позицій (P1, P2) вони виконані заглибленими та пролягають на нижньому рівні (N2), та відповідні циліндри (Z), із циліндричним спеціальним реверсивним штифтом-сувальдою (RBZH) у останній кодувальній позиції (P1, P2) циліндра, при цьому згаданий спеціальний реверсивний штифт-сувальда має додатковий поперечний заплечик (RB-ZH-S), який простягається у поздовжньому та поперечному до осі (х) ключа напрямку, причому цьому поперечному заплечику (RB-ZH-S) спеціального реверсивного штифта-сувальди (RB-ZH) надана така форма, що він відповідає бічним канавкам (RB-SN) ключа, 11 UA 114816 C2 5 10 15 20 та при цьому у вхідній ділянці (RB-E) довжина (ls) спеціального реверсивного штифта-сувальди (RB-ZH) та видовженого контрштифта-сувальди (RB-GZH) до поперечного заплечика (RB-ZH-S) відповідає відстані (ds) від корпусу (10) циліндра до бічної канавки (RB-SN), та у першій кодувальній позиції (P1, P2) довжина (lz) спеціального реверсивного штифтасувальди (RB-ZH) до поперечного заплечика (RB-ZH-S) відповідає відстані (dz) від лінії (9) зсуву до бічної канавки (RB-SN), з урахуванням поля допуску (to), так що додаткове блокування введення, яке виконується за допомогою видовженого контрштифта-сувальди (RB-GZH), у вхідній ділянці (RB-E), та додаткове блокування повертання в кодувальній ділянці (RB-P) може бути здійснено бічними канавками (RB-SN) ключа та поперечним заплечиком (RB-ZH-S) відповідного спеціального реверсивного штифта-сувальди (RB-ZH). 16. Спосіб виготовлення ключа (S) за будь-яким із пп. 9-14 із заготовки (R) за будь-яким із пп. 18 шляхом її кодування, який відрізняється тим, що на заготовці (R) у вхідній ділянці (RB-E) виконують центральну канавку (RB-MN) та у кодувальній ділянці (RB-P) виконують кодувальні заглибини (Cod-V) у перших кодувальних позиціях (P1, P2) шляхом видалення матеріалу із центральної виступної частини (RB-M). 17. Спосіб за п. 16, який відрізняється тим, що на заготовці за допомогою першої фрези спочатку виконують заглиблену центральну виступну частину (RB-M(2)) у кодувальній ділянці (RB-P), та потім за допомогою другої фрези виконують бічні канавки (RB-SN) у вхідній ділянці (RB-E) на верхньому рівні (N1) та у кодувальній ділянці (RB-P) на нижньому рівні (N2). 18. Спосіб за п. 17, який відрізняється тим, що на заготовці з площиною (А) похилих штифтівсувальд, кут Wa нахилу якої є більшим за 0°, за допомогою першої фрези спочатку виконують заглиблену центральну виступну частину (RB-M(2)) та додаткову крайню канавку (RB-nn). 12 UA 114816 C2 13 UA 114816 C2 14 UA 114816 C2 15 UA 114816 C2 16 UA 114816 C2 Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17

Дивитися

Додаткова інформація

Назва патенту англійською

Blank, security key, lock system, and production method

Автори англійською

Kramer, Ulrich, Cassani, Mirjam

Автори російською

Крамер Ульрих, Кассани Мирьям

МПК / Мітки

МПК: E05B 27/06, B23C 3/35, E05B 19/06

Мітки: система, виготовлення, замикальна, секретом, згаданої, згаданого, заготовка, заготовки, спосіб, ключа, ключ
