Циліндровий механізм, відповідний йому ключ і заготовка для ключа

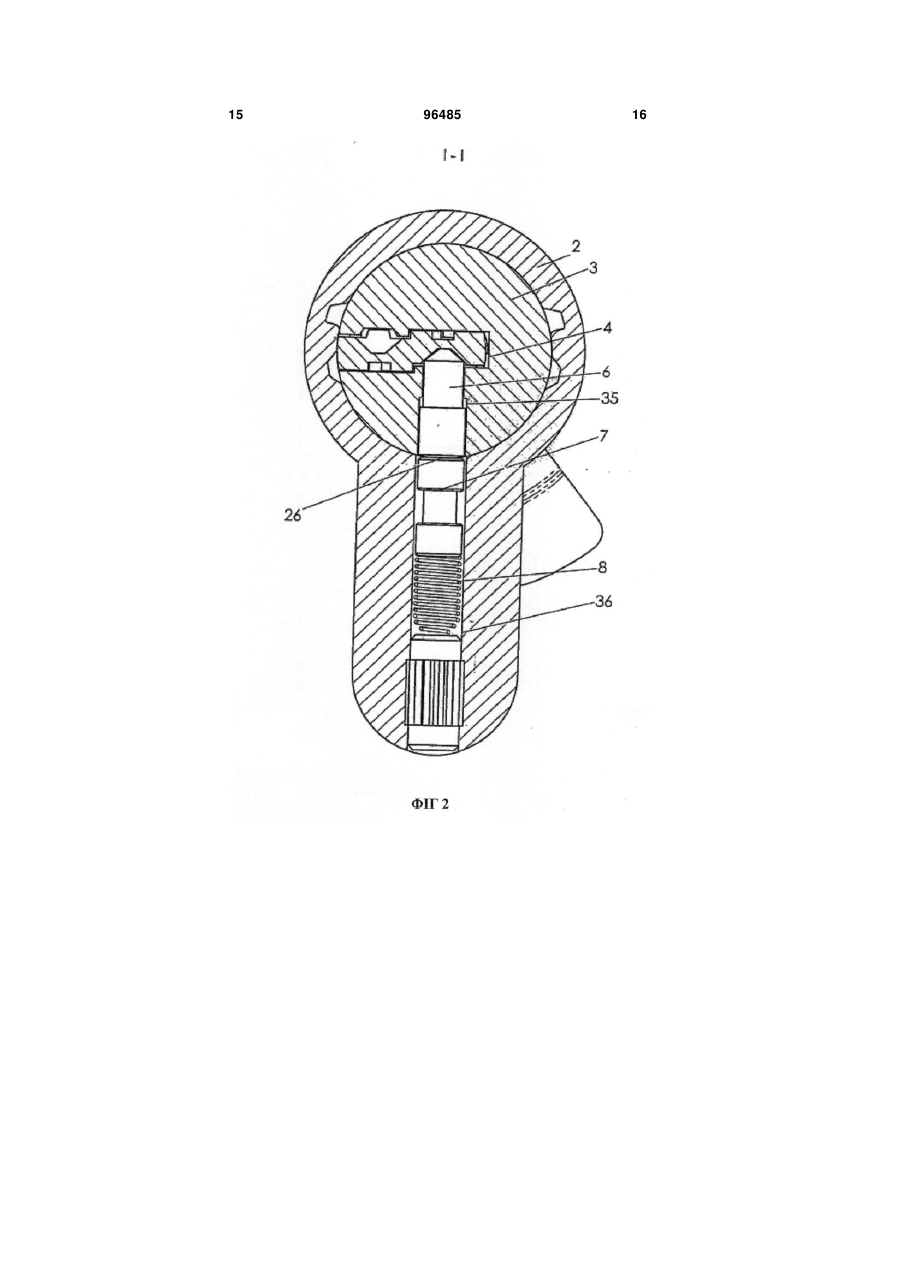

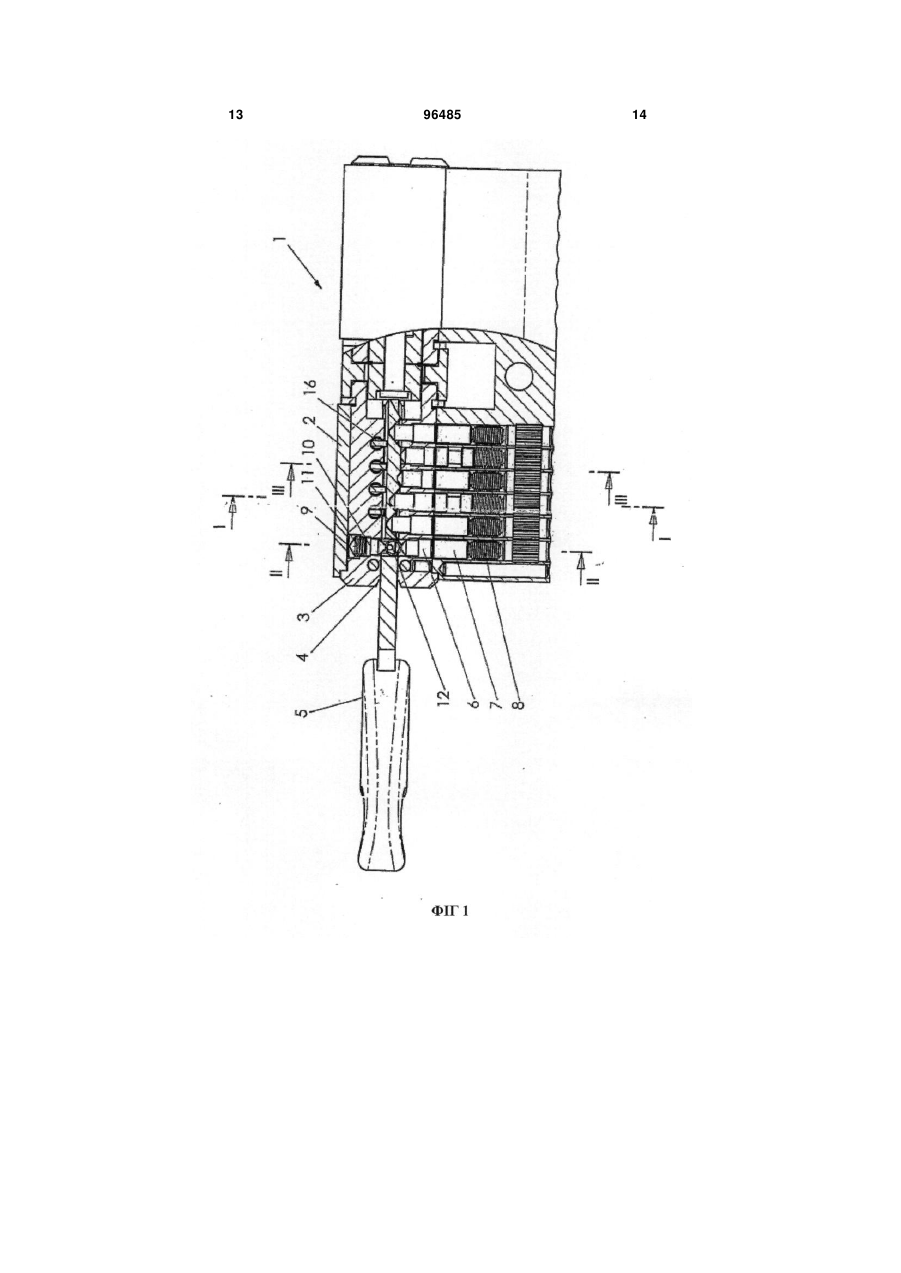

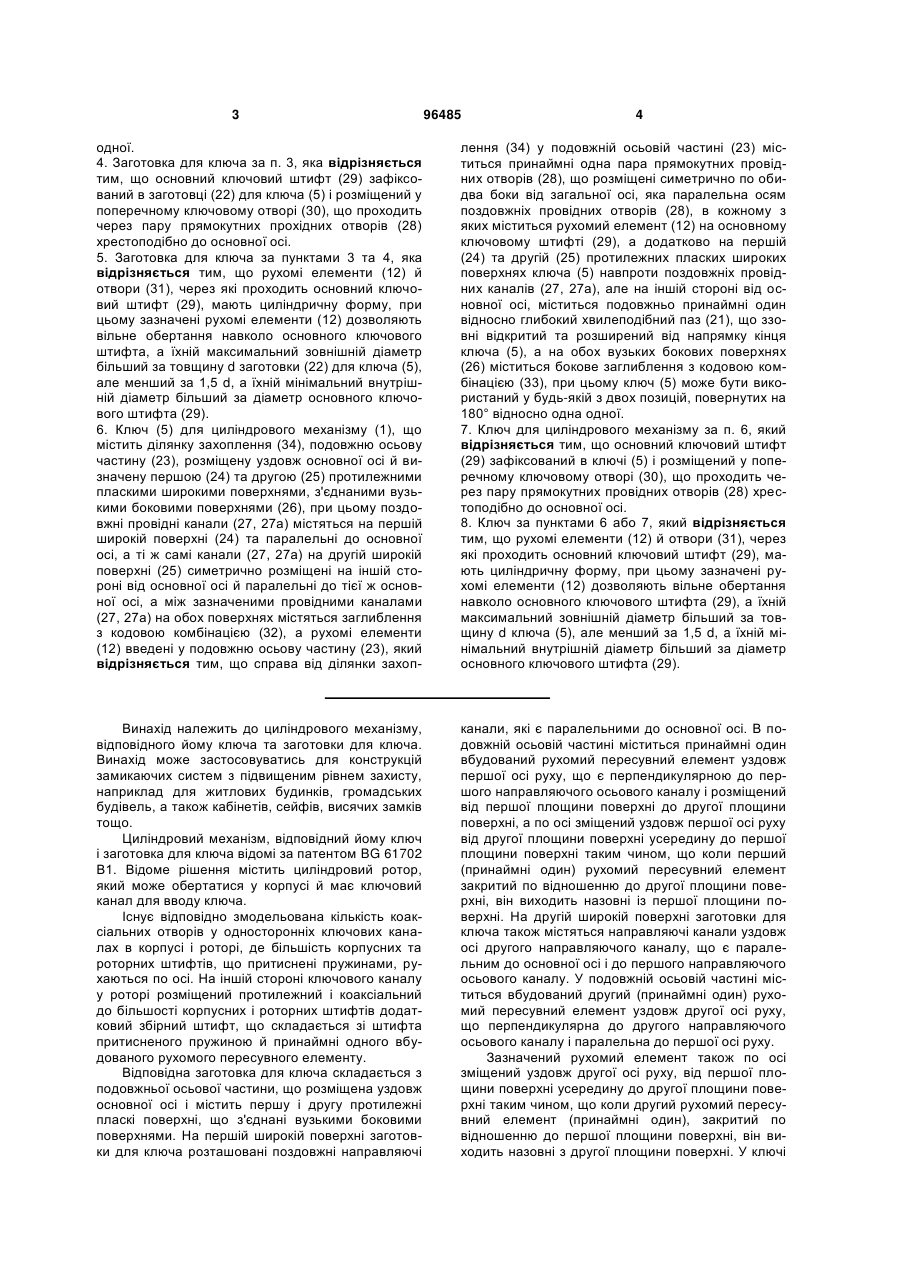

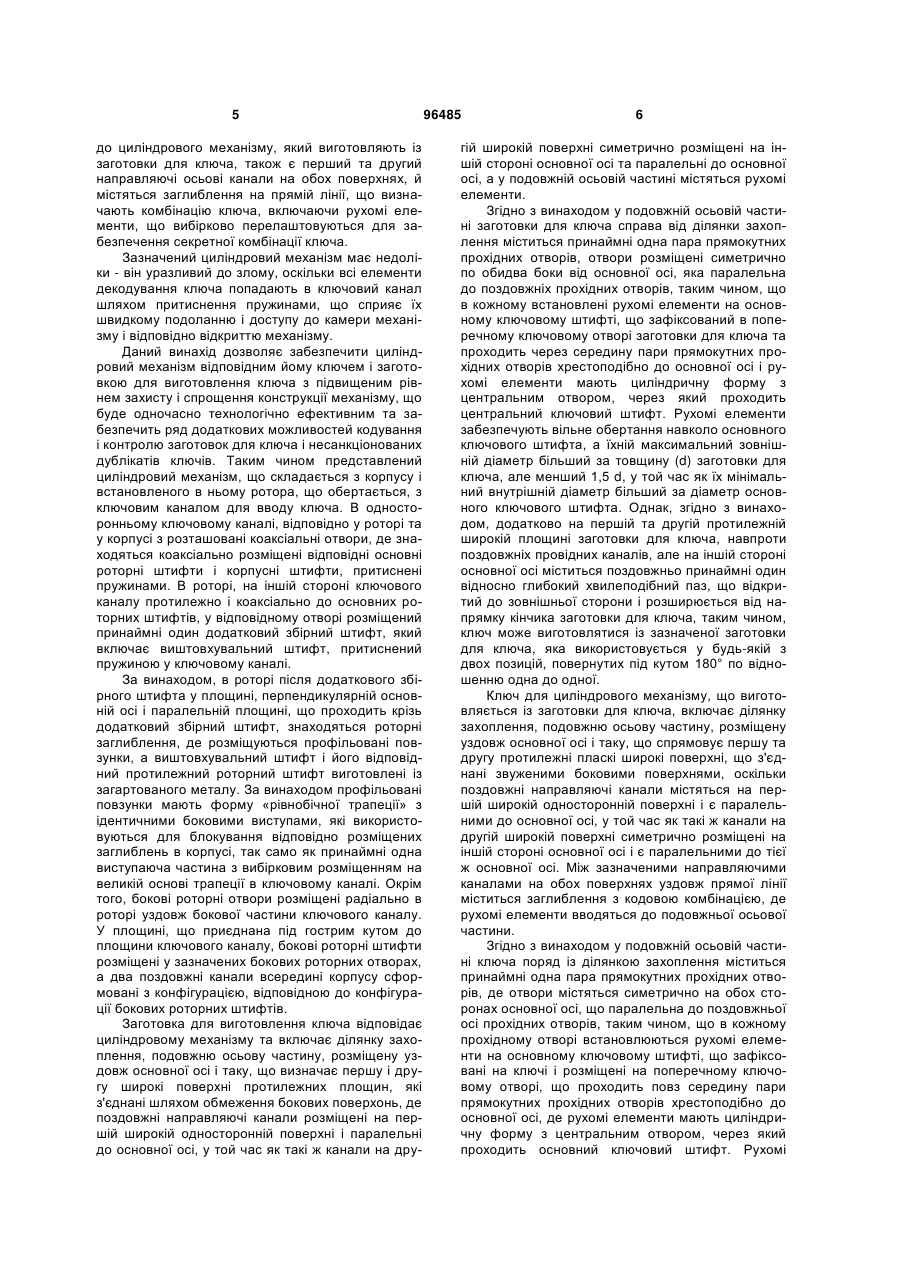

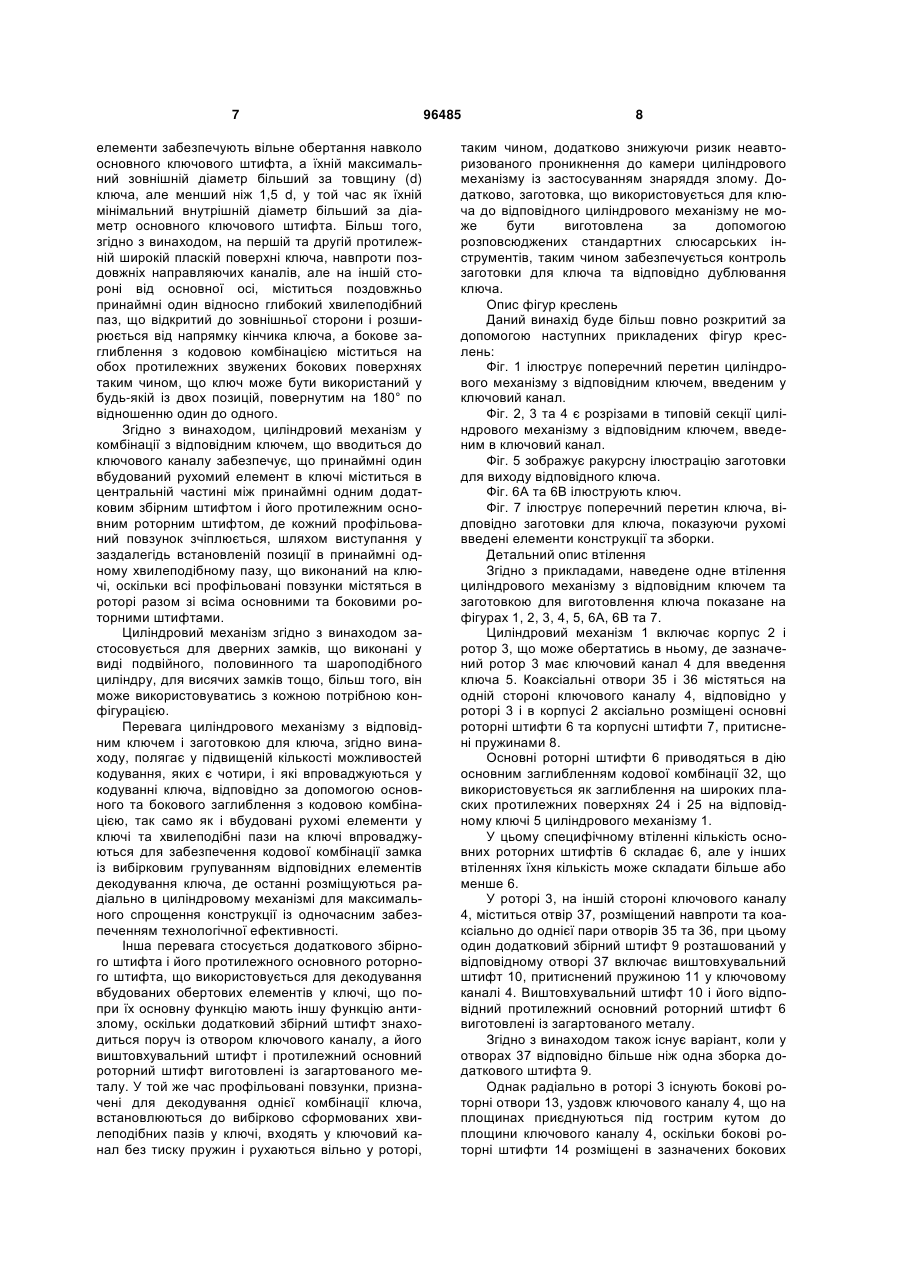

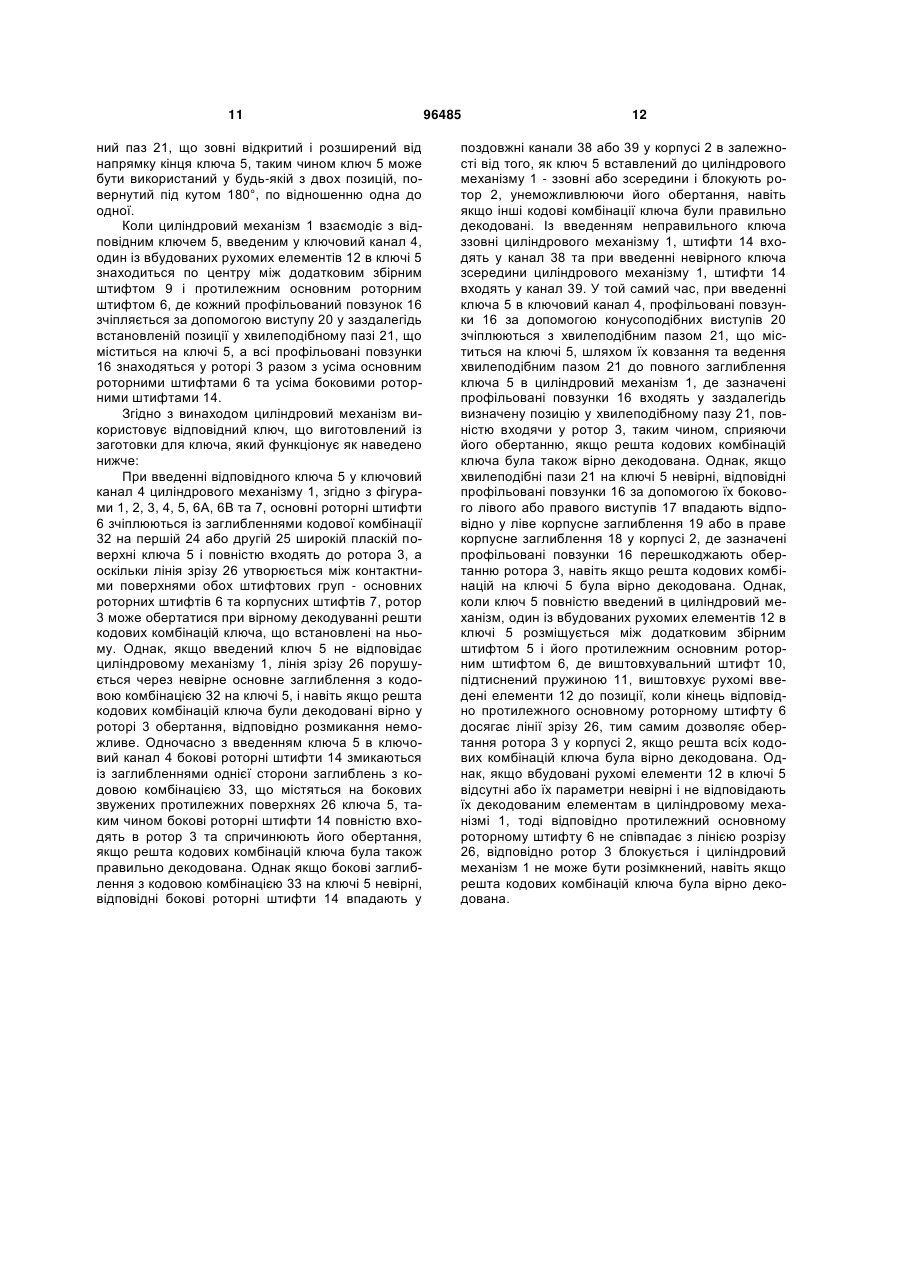

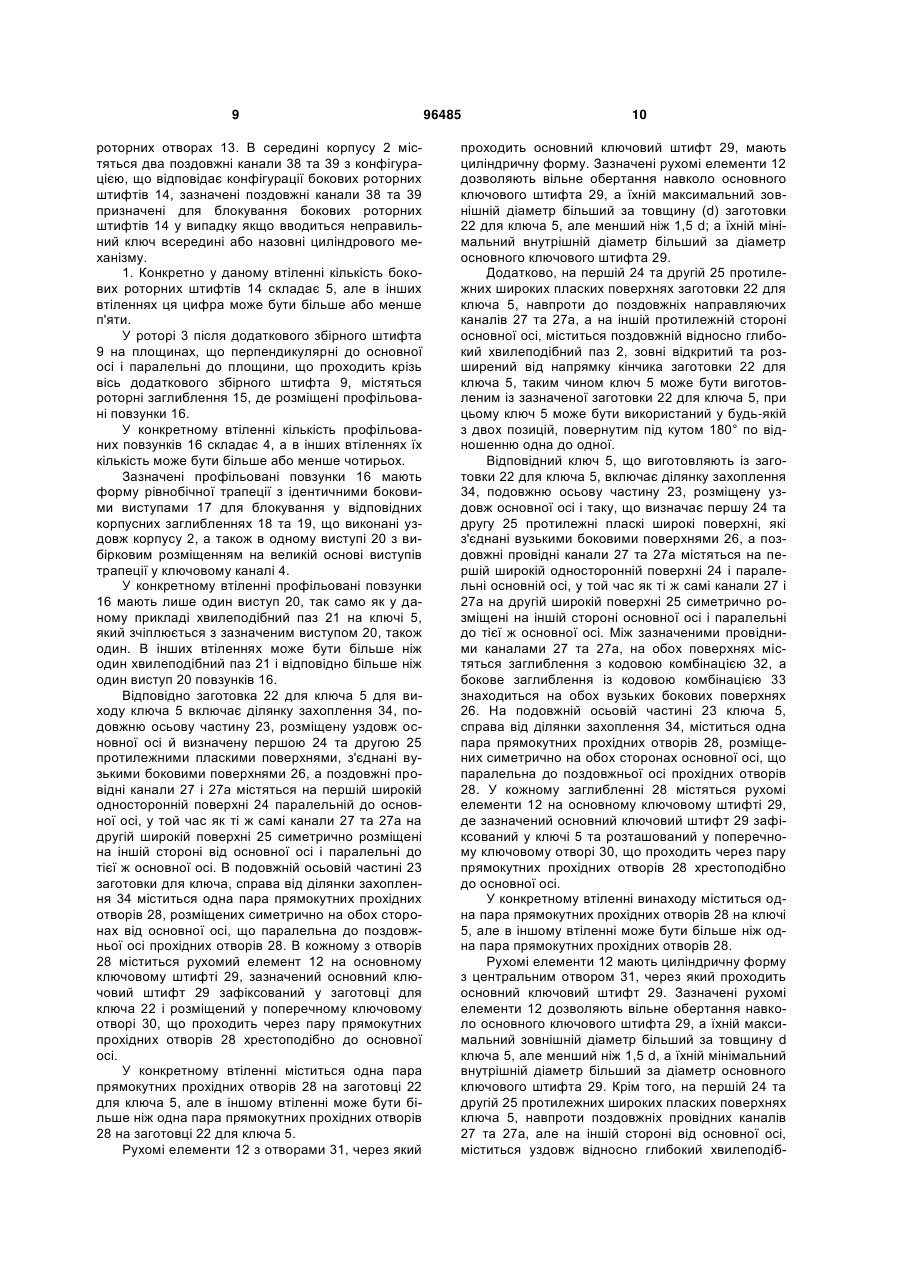

1. Циліндровий механізм (1) містить корпус (2) і ротор (3), що може обертатися та має ключовий канал (4) для введення ключа (5), коаксіальні отвори (35, 36), що містяться на одній стороні ключового каналу (4), відповідно у роторі (3) і корпусі (2), де аксіально розміщені відповідно основні роторні штифти (6) та корпусні штифти (7), притиснені пружинами (8), а в зазначеному роторі (3) принаймні один додатковий збірний штифт (9) розміщений на іншій стороні ключового каналу (4), протилежно і коаксіально до основних роторних штифтів (6) у відповідному отворі (37), при цьому додатковий збірний штифт (9) містить притиснений пружинами виштовхувальний штифт (10), що входить в ключовий канал (4), який відрізняється тим, що в роторі (3) після додаткового збірного штифта (9) на площинах, що перпендикулярні до основної осі і паралельні до площини, що проходить крізь вісь додаткового збірного штифта (9), містяться роторні заглиблення (15), а у роторних заглибленнях (15) містяться профільовані повзунки (16), які мають форму рівнобічної трапеції з ідентичними боковими виступами (17) для блокування у відповідних корпусних заглибленнях (18, 19), що розміщені уздовж корпусу (2), а трапецієвидний повзунок (16) має принаймні один виступ (20), який вибірково розміщений на великій основі трапецієвидного повзунка і входить в ключовий канал (4), а у роторі (3) додатково містяться радіально 2 (19) 1 3 96485 4 одної. 4. Заготовка для ключа за п. 3, яка відрізняється тим, що основний ключовий штифт (29) зафіксований в заготовці (22) для ключа (5) і розміщений у поперечному ключовому отворі (30), що проходить через пару прямокутних прохідних отворів (28) хрестоподібно до основної осі. 5. Заготовка для ключа за пунктами 3 та 4, яка відрізняється тим, що рухомі елементи (12) й отвори (31), через які проходить основний ключовий штифт (29), мають циліндричну форму, при цьому зазначені рухомі елементи (12) дозволяють вільне обертання навколо основного ключового штифта, а їхній максимальний зовнішній діаметр більший за товщину d заготовки (22) для ключа (5), але менший за 1,5 d, а їхній мінімальний внутрішній діаметр більший за діаметр основного ключового штифта (29). 6. Ключ (5) для циліндрового механізму (1), що містить ділянку захоплення (34), подовжню осьову частину (23), розміщену уздовж основної осі й визначену першою (24) та другою (25) протилежними пласкими широкими поверхнями, з'єднаними вузькими боковими поверхнями (26), при цьому поздовжні провідні канали (27, 27а) містяться на першій широкій поверхні (24) та паралельні до основної осі, а ті ж самі канали (27, 27а) на другій широкій поверхні (25) симетрично розміщені на іншій стороні від основної осі й паралельні до тієї ж основної осі, а між зазначеними провідними каналами (27, 27а) на обох поверхнях містяться заглиблення з кодовою комбінацією (32), а рухомі елементи (12) введені у подовжню осьову частину (23), який відрізняється тим, що справа від ділянки захоп лення (34) у подовжній осьовій частині (23) міститься принаймні одна пара прямокутних провідних отворів (28), що розміщені симетрично по обидва боки від загальної осі, яка паралельна осям поздовжніх провідних отворів (28), в кожному з яких міститься рухомий елемент (12) на основному ключовому штифті (29), а додатково на першій (24) та другій (25) протилежних пласких широких поверхнях ключа (5) навпроти поздовжніх провідних каналів (27, 27а), але на іншій стороні від основної осі, міститься подовжньо принаймні один відносно глибокий хвилеподібний паз (21), що ззовні відкритий та розширений від напрямку кінця ключа (5), а на обох вузьких бокових поверхнях (26) міститься бокове заглиблення з кодовою комбінацією (33), при цьому ключ (5) може бути використаний у будь-якій з двох позицій, повернутих на 180° відносно одна одної. 7. Ключ для циліндрового механізму за п. 6, який відрізняється тим, що основний ключовий штифт (29) зафіксований в ключі (5) і розміщений у поперечному ключовому отворі (30), що проходить через пару прямокутних провідних отворів (28) хрестоподібно до основної осі. 8. Ключ за пунктами 6 або 7, який відрізняється тим, що рухомі елементи (12) й отвори (31), через які проходить основний ключовий штифт (29), мають циліндричну форму, при цьому зазначені рухомі елементи (12) дозволяють вільне обертання навколо основного ключового штифта (29), а їхній максимальний зовнішній діаметр більший за товщину d ключа (5), але менший за 1,5 d, a їхній мінімальний внутрішній діаметр більший за діаметр основного ключового штифта (29). Винахід належить до циліндрового механізму, відповідного йому ключа та заготовки для ключа. Винахід може застосовуватись для конструкцій замикаючих систем з підвищеним рівнем захисту, наприклад для житлових будинків, громадських будівель, а також кабінетів, сейфів, висячих замків тощо. Циліндровий механізм, відповідний йому ключ і заготовка для ключа відомі за патентом BG 61702 В1. Відоме рішення містить циліндровий ротор, який може обертатися у корпусі й має ключовий канал для вводу ключа. Існує відповідно змодельована кількість коаксіальних отворів у односторонніх ключових каналах в корпусі і роторі, де більшість корпусних та роторних штифтів, що притиснені пружинами, рухаються по осі. На іншій стороні ключового каналу у роторі розміщений протилежний і коаксіальний до більшості корпусних і роторних штифтів додатковий збірний штифт, що складається зі штифта притисненого пружиною й принаймні одного вбудованого рухомого пересувного елементу. Відповідна заготовка для ключа складається з подовжньої осьової частини, що розміщена уздовж основної осі і містить першу і другу протилежні пласкі поверхні, що з'єднані вузькими боковими поверхнями. На першій широкій поверхні заготовки для ключа розташовані поздовжні направляючі канали, які є паралельними до основної осі. В подовжній осьовій частині міститься принаймні один вбудований рухомий пересувний елемент уздовж першої осі руху, що є перпендикулярною до першого направляючого осьового каналу і розміщений від першої площини поверхні до другої площини поверхні, а по осі зміщений уздовж першої осі руху від другої площини поверхні усередину до першої площини поверхні таким чином, що коли перший (принаймні один) рухомий пересувний елемент закритий по відношенню до другої площини поверхні, він виходить назовні із першої площини поверхні. На другій широкій поверхні заготовки для ключа також містяться направляючі канали уздовж осі другого направляючого каналу, що є паралельним до основної осі і до першого направляючого осьового каналу. У подовжній осьовій частині міститься вбудований другий (принаймні один) рухомий пересувний елемент уздовж другої осі руху, що перпендикулярна до другого направляючого осьового каналу і паралельна до першої осі руху. Зазначений рухомий елемент також по осі зміщений уздовж другої осі руху, від першої площини поверхні усередину до другої площини поверхні таким чином, що коли другий рухомий пересувний елемент (принаймні один), закритий по відношенню до першої площини поверхні, він виходить назовні з другої площини поверхні. У ключі 5 до циліндрового механізму, який виготовляють із заготовки для ключа, також є перший та другий направляючі осьові канали на обох поверхнях, й містяться заглиблення на прямій лінії, що визначають комбінацію ключа, включаючи рухомі елементи, що вибірково перелаштовуються для забезпечення секретної комбінації ключа. Зазначений циліндровий механізм має недоліки - він уразливий до злому, оскільки всі елементи декодування ключа попадають в ключовий канал шляхом притиснення пружинами, що сприяє їх швидкому подоланню і доступу до камери механізму і відповідно відкриттю механізму. Даний винахід дозволяє забезпечити циліндровий механізм відповідним йому ключем і заготовкою для виготовлення ключа з підвищеним рівнем захисту і спрощення конструкції механізму, що буде одночасно технологічно ефективним та забезпечить ряд додаткових можливостей кодування і контролю заготовок для ключа і несанкціонованих дублікатів ключів. Таким чином представлений циліндровий механізм, що складається з корпусу і встановленого в ньому ротора, що обертається, з ключовим каналом для вводу ключа. В односторонньому ключовому каналі, відповідно у роторі та у корпусі з розташовані коаксіальні отвори, де знаходяться коаксіально розміщені відповідні основні роторні штифти і корпусні штифти, притиснені пружинами. В роторі, на іншій стороні ключового каналу протилежно і коаксіально до основних роторних штифтів, у відповідному отворі розміщений принаймні один додатковий збірний штифт, який включає виштовхувальний штифт, притиснений пружиною у ключовому каналі. За винаходом, в роторі після додаткового збірного штифта у площині, перпендикулярній основній осі і паралельній площині, що проходить крізь додатковий збірний штифт, знаходяться роторні заглиблення, де розміщуються профільовані повзунки, а виштовхувальний штифт і його відповідний протилежний роторний штифт виготовлені із загартованого металу. За винаходом профільовані повзунки мають форму «рівнобічної трапеції» з ідентичними боковими виступами, які використовуються для блокування відповідно розміщених заглиблень в корпусі, так само як принаймні одна виступаюча частина з вибірковим розміщенням на великій основі трапеції в ключовому каналі. Окрім того, бокові роторні отвори розміщені радіально в роторі уздовж бокової частини ключового каналу. У площині, що приєднана під гострим кутом до площини ключового каналу, бокові роторні штифти розміщені у зазначених бокових роторних отворах, а два поздовжні канали всередині корпусу сформовані з конфігурацією, відповідною до конфігурації бокових роторних штифтів. Заготовка для виготовлення ключа відповідає циліндровому механізму та включає ділянку захоплення, подовжню осьову частину, розміщену уздовж основної осі і таку, що визначає першу і другу широкі поверхні протилежних площин, які з'єднані шляхом обмеження бокових поверхонь, де поздовжні направляючі канали розміщені на першій широкій односторонній поверхні і паралельні до основної осі, у той час як такі ж канали на дру 96485 6 гій широкій поверхні симетрично розміщені на іншій стороні основної осі та паралельні до основної осі, а у подовжній осьовій частині містяться рухомі елементи. Згідно з винаходом у подовжній осьовій частині заготовки для ключа справа від ділянки захоплення міститься принаймні одна пара прямокутних прохідних отворів, отвори розміщені симетрично по обидва боки від основної осі, яка паралельна до поздовжніх прохідних отворів, таким чином, що в кожному встановлені рухомі елементи на основному ключовому штифті, що зафіксований в поперечному ключовому отворі заготовки для ключа та проходить через середину пари прямокутних прохідних отворів хрестоподібно до основної осі і рухомі елементи мають циліндричну форму з центральним отвором, через який проходить центральний ключовий штифт. Рухомі елементи забезпечують вільне обертання навколо основного ключового штифта, а їхній максимальний зовнішній діаметр більший за товщину (d) заготовки для ключа, але менший 1,5 d, у той час як їх мінімальний внутрішній діаметр більший за діаметр основного ключового штифта. Однак, згідно з винаходом, додатково на першій та другій протилежній широкій площині заготовки для ключа, навпроти поздовжніх провідних каналів, але на іншій стороні основної осі міститься поздовжньо принаймні один відносно глибокий хвилеподібний паз, що відкритий до зовнішньої сторони і розширюється від напрямку кінчика заготовки для ключа, таким чином, ключ може виготовлятися із зазначеної заготовки для ключа, яка використовується у будь-якій з двох позицій, повернутих під кутом 180° по відношенню одна до одної. Ключ для циліндрового механізму, що виготовляється із заготовки для ключа, включає ділянку захоплення, подовжню осьову частину, розміщену уздовж основної осі і таку, що спрямовує першу та другу протилежні пласкі широкі поверхні, що з'єднані звуженими боковими поверхнями, оскільки поздовжні направляючі канали містяться на першій широкій односторонній поверхні і є паралельними до основної осі, у той час як такі ж канали на другій широкій поверхні симетрично розміщені на іншій стороні основної осі і є паралельними до тієї ж основної осі. Між зазначеними направляючими каналами на обох поверхнях уздовж прямої лінії міститься заглиблення з кодовою комбінацією, де рухомі елементи вводяться до подовжньої осьової частини. Згідно з винаходом у подовжній осьовій частині ключа поряд із ділянкою захоплення міститься принаймні одна пара прямокутних прохідних отворів, де отвори містяться симетрично на обох сторонах основної осі, що паралельна до поздовжньої осі прохідних отворів, таким чином, що в кожному прохідному отворі встановлюються рухомі елементи на основному ключовому штифті, що зафіксовані на ключі і розміщені на поперечному ключовому отворі, що проходить повз середину пари прямокутних прохідних отворів хрестоподібно до основної осі, де рухомі елементи мають циліндричну форму з центральним отвором, через який проходить основний ключовий штифт. Рухомі 7 елементи забезпечують вільне обертання навколо основного ключового штифта, а їхній максимальний зовнішній діаметр більший за товщину (d) ключа, але менший ніж 1,5 d, у той час як їхній мінімальний внутрішній діаметр більший за діаметр основного ключового штифта. Більш того, згідно з винаходом, на першій та другій протилежній широкій пласкій поверхні ключа, навпроти поздовжніх направляючих каналів, але на іншій стороні від основної осі, міститься поздовжньо принаймні один відносно глибокий хвилеподібний паз, що відкритий до зовнішньої сторони і розширюється від напрямку кінчика ключа, а бокове заглиблення з кодовою комбінацією міститься на обох протилежних звужених бокових поверхнях таким чином, що ключ може бути використаний у будь-якій із двох позицій, повернутим на 180° по відношенню один до одного. Згідно з винаходом, циліндровий механізм у комбінації з відповідним ключем, що вводиться до ключового каналу забезпечує, що принаймні один вбудований рухомий елемент в ключі міститься в центральній частині між принаймні одним додатковим збірним штифтом і його протилежним основним роторним штифтом, де кожний профільований повзунок зчіплюється, шляхом виступання у заздалегідь встановленій позиції в принаймні одному хвилеподібному пазу, що виконаний на ключі, оскільки всі профільовані повзунки містяться в роторі разом зі всіма основними та боковими роторними штифтами. Циліндровий механізм згідно з винаходом застосовується для дверних замків, що виконані у виді подвійного, половинного та шароподібного циліндру, для висячих замків тощо, більш того, він може використовуватись з кожною потрібною конфігурацією. Перевага циліндрового механізму з відповідним ключем і заготовкою для ключа, згідно винаходу, полягає у підвищеній кількості можливостей кодування, яких є чотири, і які впроваджуються у кодуванні ключа, відповідно за допомогою основного та бокового заглиблення з кодовою комбінацією, так само як і вбудовані рухомі елементи у ключі та хвилеподібні пази на ключі впроваджуються для забезпечення кодової комбінації замка із вибірковим групуванням відповідних елементів декодування ключа, де останні розміщуються радіально в циліндровому механізмі для максимального спрощення конструкції із одночасним забезпеченням технологічної ефективності. Інша перевага стосується додаткового збірного штифта і його протилежного основного роторного штифта, що використовується для декодування вбудованих обертових елементів у ключі, що попри їх основну функцію мають іншу функцію антизлому, оскільки додатковий збірний штифт знаходиться поруч із отвором ключового каналу, а його виштовхувальний штифт і протилежний основний роторний штифт виготовлені із загартованого металу. У той же час профільовані повзунки, призначені для декодування однієї комбінації ключа, встановлюються до вибірково сформованих хвилеподібних пазів у ключі, входять у ключовий канал без тиску пружин і рухаються вільно у роторі, 96485 8 таким чином, додатково знижуючи ризик неавторизованого проникнення до камери циліндрового механізму із застосуванням знаряддя злому. Додатково, заготовка, що використовується для ключа до відповідного циліндрового механізму не може бути виготовлена за допомогою розповсюджених стандартних слюсарських інструментів, таким чином забезпечується контроль заготовки для ключа та відповідно дублювання ключа. Опис фігур креслень Даний винахід буде більш повно розкритий за допомогою наступних прикладених фігур креслень: Фіг. 1 ілюструє поперечний перетин циліндрового механізму з відповідним ключем, введеним у ключовий канал. Фіг. 2, 3 та 4 є розрізами в типовій секції циліндрового механізму з відповідним ключем, введеним в ключовий канал. Фіг. 5 зображує ракурсну ілюстрацію заготовки для виходу відповідного ключа. Фіг. 6А та 6В ілюструють ключ. Фіг. 7 ілюструє поперечний перетин ключа, відповідно заготовки для ключа, показуючи рухомі введені елементи конструкції та зборки. Детальний опис втілення Згідно з прикладами, наведене одне втілення циліндрового механізму з відповідним ключем та заготовкою для виготовлення ключа показане на фігурах 1, 2, 3, 4, 5, 6А, 6В та 7. Циліндровий механізм 1 включає корпус 2 і ротор 3, що може обертатись в ньому, де зазначений ротор 3 має ключовий канал 4 для введення ключа 5. Коаксіальні отвори 35 і 36 містяться на одній стороні ключового каналу 4, відповідно у роторі 3 і в корпусі 2 аксіально розміщені основні роторні штифти 6 та корпусні штифти 7, притиснені пружинами 8. Основні роторні штифти 6 приводяться в дію основним заглибленням кодової комбінації 32, що використовується як заглиблення на широких пласких протилежних поверхнях 24 і 25 на відповідному ключі 5 циліндрового механізму 1. У цьому специфічному втіленні кількість основних роторних штифтів 6 складає 6, але у інших втіленнях їхня кількість може складати більше або менше 6. У роторі 3, на іншій стороні ключового каналу 4, міститься отвір 37, розміщений навпроти та коаксіально до однієї пари отворів 35 та 36, при цьому один додатковий збірний штифт 9 розташований у відповідному отворі 37 включає виштовхувальний штифт 10, притиснений пружиною 11 у ключовому каналі 4. Виштовхувальний штифт 10 і його відповідний протилежний основний роторний штифт 6 виготовлені із загартованого металу. Згідно з винаходом також існує варіант, коли у отворах 37 відповідно більше ніж одна зборка додаткового штифта 9. Однак радіально в роторі 3 існують бокові роторні отвори 13, уздовж ключового каналу 4, що на площинах приєднуються під гострим кутом до площини ключового каналу 4, оскільки бокові роторні штифти 14 розміщені в зазначених бокових 9 роторних отворах 13. В середині корпусу 2 містяться два поздовжні канали 38 та 39 з конфігурацією, що відповідає конфігурації бокових роторних штифтів 14, зазначені поздовжні канали 38 та 39 призначені для блокування бокових роторних штифтів 14 у випадку якщо вводиться неправильний ключ всередині або назовні циліндрового механізму. 1. Конкретно у даному втіленні кількість бокових роторних штифтів 14 складає 5, але в інших втіленнях ця цифра може бути більше або менше п'яти. У роторі 3 після додаткового збірного штифта 9 на площинах, що перпендикулярні до основної осі і паралельні до площини, що проходить крізь вісь додаткового збірного штифта 9, містяться роторні заглиблення 15, де розміщені профільовані повзунки 16. У конкретному втіленні кількість профільованих повзунків 16 складає 4, а в інших втіленнях їх кількість може бути більше або менше чотирьох. Зазначені профільовані повзунки 16 мають форму рівнобічної трапеції з ідентичними боковими виступами 17 для блокування у відповідних корпусних заглибленнях 18 та 19, що виконані уздовж корпусу 2, а також в одному виступі 20 з вибірковим розміщенням на великій основі виступів трапеції у ключовому каналі 4. У конкретному втіленні профільовані повзунки 16 мають лише один виступ 20, так само як у даному прикладі хвилеподібний паз 21 на ключі 5, який зчіплюється з зазначеним виступом 20, також один. В інших втіленнях може бути більше ніж один хвилеподібний паз 21 і відповідно більше ніж один виступ 20 повзунків 16. Відповідно заготовка 22 для ключа 5 для виходу ключа 5 включає ділянку захоплення 34, подовжню осьову частину 23, розміщену уздовж основної осі й визначену першою 24 та другою 25 протилежними пласкими поверхнями, з'єднані вузькими боковими поверхнями 26, а поздовжні провідні канали 27 і 27а містяться на першій широкій односторонній поверхні 24 паралельній до основної осі, у той час як ті ж самі канали 27 та 27а на другій широкій поверхні 25 симетрично розміщені на іншій стороні від основної осі і паралельні до тієї ж основної осі. В подовжній осьовій частині 23 заготовки для ключа, справа від ділянки захоплення 34 міститься одна пара прямокутних прохідних отворів 28, розміщених симетрично на обох сторонах від основної осі, що паралельна до поздовжньої осі прохідних отворів 28. В кожному з отворів 28 міститься рухомий елемент 12 на основному ключовому штифті 29, зазначений основний ключовий штифт 29 зафіксований у заготовці для ключа 22 і розміщений у поперечному ключовому отворі 30, що проходить через пару прямокутних прохідних отворів 28 хрестоподібно до основної осі. У конкретному втіленні міститься одна пара прямокутних прохідних отворів 28 на заготовці 22 для ключа 5, але в іншому втіленні може бути більше ніж одна пара прямокутних прохідних отворів 28 на заготовці 22 для ключа 5. Рухомі елементи 12 з отворами 31, через який 96485 10 проходить основний ключовий штифт 29, мають циліндричну форму. Зазначені рухомі елементи 12 дозволяють вільне обертання навколо основного ключового штифта 29, а їхній максимальний зовнішній діаметр більший за товщину (d) заготовки 22 для ключа 5, але менший ніж 1,5 d; а їхній мінімальний внутрішній діаметр більший за діаметр основного ключового штифта 29. Додатково, на першій 24 та другій 25 протилежних широких пласких поверхнях заготовки 22 для ключа 5, навпроти до поздовжніх направляючих каналів 27 та 27а, а на іншій протилежній стороні основної осі, міститься поздовжній відносно глибокий хвилеподібний паз 2, зовні відкритий та розширений від напрямку кінчика заготовки 22 для ключа 5, таким чином ключ 5 може бути виготовленим із зазначеної заготовки 22 для ключа 5, при цьому ключ 5 може бути використаний у будь-якій з двох позицій, повернутим під кутом 180° по відношенню одна до одної. Відповідний ключ 5, що виготовляють із заготовки 22 для ключа 5, включає ділянку захоплення 34, подовжню осьову частину 23, розміщену уздовж основної осі і таку, що визначає першу 24 та другу 25 протилежні пласкі широкі поверхні, які з'єднані вузькими боковими поверхнями 26, а поздовжні провідні канали 27 та 27а містяться на першій широкій односторонній поверхні 24 і паралельні основній осі, у той час як ті ж самі канали 27 і 27а на другій широкій поверхні 25 симетрично розміщені на іншій стороні основної осі і паралельні до тієї ж основної осі. Між зазначеними провідними каналами 27 та 27а, на обох поверхнях містяться заглиблення з кодовою комбінацією 32, а бокове заглиблення із кодовою комбінацією 33 знаходиться на обох вузьких бокових поверхнях 26. На подовжній осьовій частині 23 ключа 5, справа від ділянки захоплення 34, міститься одна пара прямокутних прохідних отворів 28, розміщених симетрично на обох сторонах основної осі, що паралельна до поздовжньої осі прохідних отворів 28. У кожному заглибленні 28 містяться рухомі елементи 12 на основному ключовому штифті 29, де зазначений основний ключовий штифт 29 зафіксований у ключі 5 та розташований у поперечному ключовому отворі 30, що проходить через пару прямокутних прохідних отворів 28 хрестоподібно до основної осі. У конкретному втіленні винаходу міститься одна пара прямокутних прохідних отворів 28 на ключі 5, але в іншому втіленні може бути більше ніж одна пара прямокутних прохідних отворів 28. Рухомі елементи 12 мають циліндричну форму з центральним отвором 31, через який проходить основний ключовий штифт 29. Зазначені рухомі елементи 12 дозволяють вільне обертання навколо основного ключового штифта 29, а їхній максимальний зовнішній діаметр більший за товщину d ключа 5, але менший ніж 1,5 d, а їхній мінімальний внутрішній діаметр більший за діаметр основного ключового штифта 29. Крім того, на першій 24 та другій 25 протилежних широких пласких поверхнях ключа 5, навпроти поздовжніх провідних каналів 27 та 27а, але на іншій стороні від основної осі, міститься уздовж відносно глибокий хвилеподіб 11 ний паз 21, що зовні відкритий і розширений від напрямку кінця ключа 5, таким чином ключ 5 може бути використаний у будь-якій з двох позицій, повернутий під кутом 180°, по відношенню одна до одної. Коли циліндровий механізм 1 взаємодіє з відповідним ключем 5, введеним у ключовий канал 4, один із вбудованих рухомих елементів 12 в ключі 5 знаходиться по центру між додатковим збірним штифтом 9 і протилежним основним роторним штифтом 6, де кожний профільований повзунок 16 зчіпляється за допомогою виступу 20 у заздалегідь встановленій позиції у хвилеподібному пазі 21, що міститься на ключі 5, а всі профільовані повзунки 16 знаходяться у роторі 3 разом з усіма основним роторними штифтами 6 та усіма боковими роторними штифтами 14. Згідно з винаходом циліндровий механізм використовує відповідний ключ, що виготовлений із заготовки для ключа, який функціонує як наведено нижче: При введенні відповідного ключа 5 у ключовий канал 4 циліндрового механізму 1, згідно з фігурами 1, 2, 3, 4, 5, 6А, 6В та 7, основні роторні штифти 6 зчіплюються із заглибленнями кодової комбінації 32 на першій 24 або другій 25 широкій пласкій поверхні ключа 5 і повністю входять до ротора 3, а оскільки лінія зрізу 26 утворюється між контактними поверхнями обох штифтових груп - основних роторних штифтів 6 та корпусних штифтів 7, ротор 3 може обертатися при вірному декодуванні решти кодових комбінацій ключа, що встановлені на ньому. Однак, якщо введений ключ 5 не відповідає циліндровому механізму 1, лінія зрізу 26 порушується через невірне основне заглиблення з кодовою комбінацією 32 на ключі 5, і навіть якщо решта кодових комбінацій ключа були декодовані вірно у роторі 3 обертання, відповідно розмикання неможливе. Одночасно з введенням ключа 5 в ключовий канал 4 бокові роторні штифти 14 змикаються із заглибленнями однієї сторони заглиблень з кодовою комбінацією 33, що містяться на бокових звужених протилежних поверхнях 26 ключа 5, таким чином бокові роторні штифти 14 повністю входять в ротор 3 та спричинюють його обертання, якщо решта кодових комбінацій ключа була також правильно декодована. Однак якщо бокові заглиблення з кодовою комбінацією 33 на ключі 5 невірні, відповідні бокові роторні штифти 14 впадають у 96485 12 поздовжні канали 38 або 39 у корпусі 2 в залежності від того, як ключ 5 вставлений до циліндрового механізму 1 - ззовні або зсередини і блокують ротор 2, унеможливлюючи його обертання, навіть якщо інші кодові комбінації ключа були правильно декодовані. Із введенням неправильного ключа ззовні циліндрового механізму 1, штифти 14 входять у канал 38 та при введенні невірного ключа зсередини циліндрового механізму 1, штифти 14 входять у канал 39. У той самий час, при введенні ключа 5 в ключовий канал 4, профільовані повзунки 16 за допомогою конусоподібних виступів 20 зчіплюються з хвилеподібним пазом 21, що міститься на ключі 5, шляхом їх ковзання та ведення хвилеподібним пазом 21 до повного заглиблення ключа 5 в циліндровий механізм 1, де зазначені профільовані повзунки 16 входять у заздалегідь визначену позицію у хвилеподібному пазу 21, повністю входячи у ротор 3, таким чином, сприяючи його обертанню, якщо решта кодових комбінацій ключа була також вірно декодована. Однак, якщо хвилеподібні пази 21 на ключі 5 невірні, відповідні профільовані повзунки 16 за допомогою їх бокового лівого або правого виступів 17 впадають відповідно у ліве корпусне заглиблення 19 або в праве корпусне заглиблення 18 у корпусі 2, де зазначені профільовані повзунки 16 перешкоджають обертанню ротора 3, навіть якщо решта кодових комбінацій на ключі 5 була вірно декодована. Однак, коли ключ 5 повністю введений в циліндровий механізм, один із вбудованих рухомих елементів 12 в ключі 5 розміщується між додатковим збірним штифтом 5 і його протилежним основним роторним штифтом 6, де виштовхувальний штифт 10, підтиснений пружиною 11, виштовхує рухомі введені елементи 12 до позиції, коли кінець відповідно протилежного основному роторному штифту 6 досягає лінії зрізу 26, тим самим дозволяє обертання ротора 3 у корпусі 2, якщо решта всіх кодових комбінацій ключа була вірно декодована. Однак, якщо вбудовані рухомі елементи 12 в ключі 5 відсутні або їх параметри невірні і не відповідають їх декодованим елементам в циліндровому механізмі 1, тоді відповідно протилежний основному роторному штифту 6 не співпадає з лінією розрізу 26, відповідно ротор 3 блокується і циліндровий механізм 1 не може бути розімкнений, навіть якщо решта кодових комбінацій ключа була вірно декодована. 13 96485 14 15 96485 16 17 96485 18 19 96485 20 21 96485 22 23 Комп’ютерна верстка А. Крулевський 96485 Підписне 24 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
