Дистанційно програмована медична система вливання та спосіб її дистанційного програмування

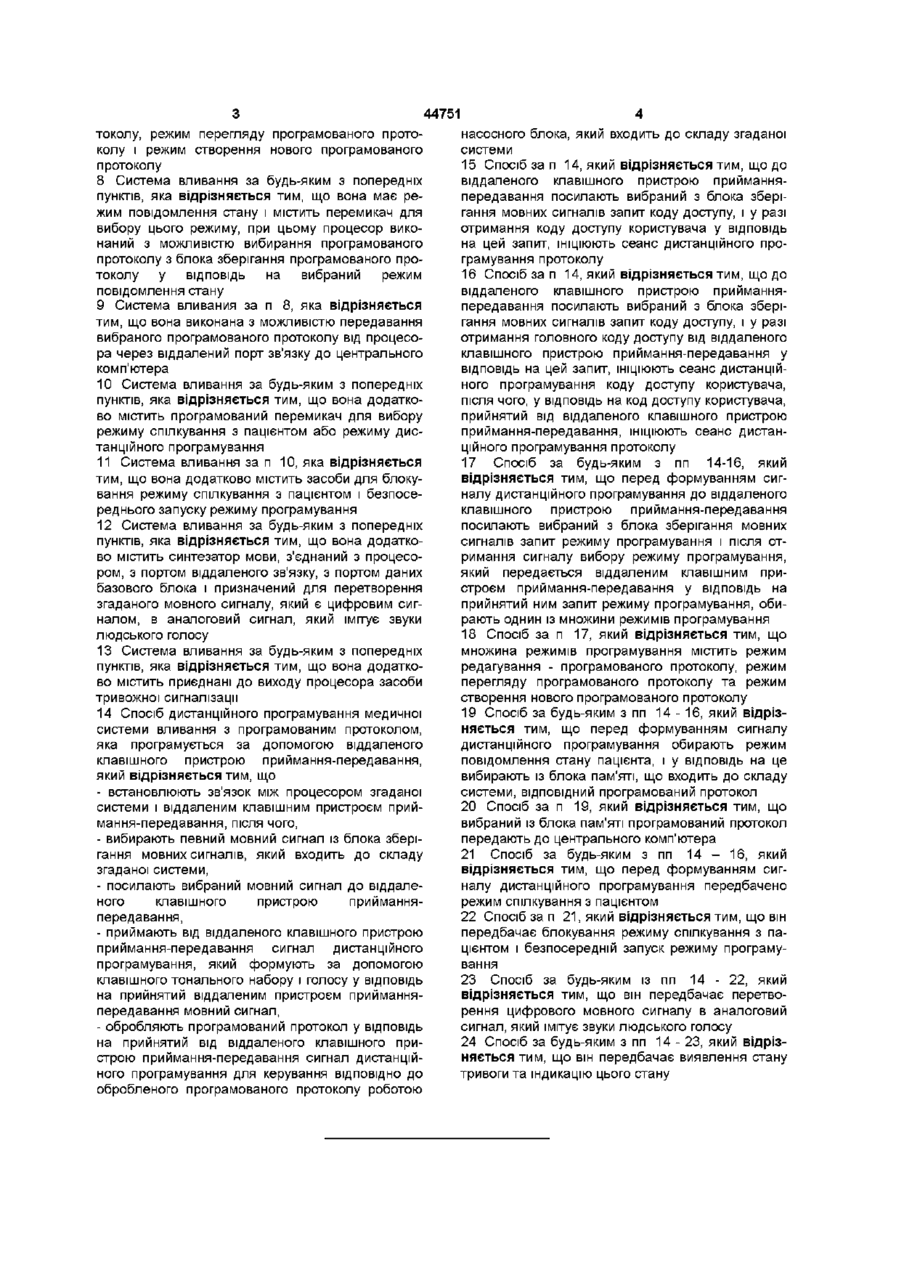

1 Дистанційно програмована медична система вливання з програмованим протоколом, яка програмується за допомогою віддаленого клавішного пристрою приймання-передавання, яка відрізняється тим, що вона містить базовий блок, приєднаний через порт даних базового блока до порту даних насосного блока і призначений для обробки програмованого протоколу у ВІДПОВІДЬ на надходження до базового блока сигналу дистанційного програмування, при цьому базовий блок містить блок зберігання програмованого протоколу, блок зберігання мовних сигналів, порт віддаленого зв'язку, призначений для передавання мовного сигналу до віддаленого клавішного пристрою приймання-передавання і для приймання сигналу дистанційного програмування від віддаленого клавішного пристрою приймання-передавання, процесор, приєднаний до порту віддаленого зв'язку, до блока зберігання мовних сигналів, до блока зберігання програмованого протоколу і через порт даних базового блока - до порту даних насосного блока, призначений для вибирання мовного сигналу із блока зберігання мовних сигналів, для вибирання програмованого протоколу із блока зберігання програмованого протоколу для обробки цього протоколу ВІДПОВІДНО до прийнятого сигналу дистанційного програмування 2 Система вливання за п 1, яка відрізняється тим, що віддалений клавішний пристрій приймання-передавання має групу клавіш і виконаний з можливістю генерування сигналу двотонального багаточастотного набору при натисканні однієї з ВЛИВАННЯ ТА СПОСІБ II ДИС цих клавіш 3 Система вливання за п 1 або п 2, яка відрізняється тим, що вона виконана з можливістю уведення до програмованого протоколу принаймні одного з робочих параметрів шляхом натискання принаймні однієї з клавіш віддаленого клавішного пристрою приймання-передавання за інструкцією мовної команди або мовного запиту, які містяться у мовному сигналі, прийнятому від порту віддаленого зв'язку 4 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що процесор виконаний з можливістю давати дозвіл на дистанційне програмування протоколу у ВІДПОВІДЬ на код доступу користувача, прийнятий від віддаленого клавішного пристрою прийманняпередавання 5 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що базовий блок містить блок зберігання коду доступу користувача, з'єднаний з процесором, при цьому процесор виконаний з можливістю давати дозвіл на програмування коду доступу користувача у ВІДПОВІДЬ на головний код доступу, прийнятий від віддаленого клавішного пристрою приймання-передавання, і дозвіл на дистанційне програмування протоколу у ВІДПОВІДЬ на код доступу користувача, прийнятий від віддаленого клавішного пристрою прийманняпередавання 6 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що вона виконана з можливістю вибірки процесором сигналу запиту режиму програмування із блока зберігання мовних сигналів, передавання вибраного сигналу від процесора через порт віддаленого зв'язку до віддаленого клавішного пристрою прийманняпередавання і обирання процесором одного із множини режимів програмування у ВІДПОВІДЬ на прийнятий від віддаленого клавішного пристрою приймання-передавання сигнал вибору режиму програмування, який передається віддаленим клавішним пристроєм приймання-передавання у ВІДПОВІДЬ на прийнятий ним сигнал запиту режиму програмування 7 Система вливання за п 6, яка відрізняється тим, що принаймні один з режимів програмування містить режим редагування програмованого про О ю 44751 токолу, режим перегляду програмованого протоколу і режим створення нового програмованого протоколу 8 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що вона має режим повідомлення стану і містить перемикач для вибору цього режиму, при цьому процесор виконаний з можливістю вибирання програмованого протоколу з блока зберігання програмованого протоколу у ВІДПОВІДЬ на вибраний режим повідомлення стану 9 Система вливания за п 8, яка відрізняється тим, що вона виконана з можливістю передавання вибраного програмованого протоколу від процесора через віддалений порт зв'язку до центрального комп'ютера 10 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що вона додатково містить програмований перемикач для вибору режиму спілкування з пацієнтом або режиму дистанційного програмування 11 Система вливання за п 10, яка відрізняється тим, що вона додатково містить засоби для блокування режиму спілкування з пацієнтом і безпосереднього запуску режиму програмування 12 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що вона додатково містить синтезатор мови, з'єднаний з процесором, з портом віддаленого зв'язку, з портом даних базового блока і призначений для перетворення згаданого мовного сигналу, який є цифровим сигналом, в аналоговий сигнал, який імітує звуки людського голосу 13 Система вливання за будь-яким з попередніх пунктів, яка відрізняється тим, що вона додатково містить приєднані до виходу процесора засоби тривожної сигналізації 14 Спосіб дистанційного програмування медичної системи вливання з програмованим протоколом, яка програмується за допомогою віддаленого клавішного пристрою приймання-передавання, який відрізняється тим, що - встановлюють зв'язок між процесором згаданої системи і віддаленим клавішним пристроєм приймання-передавання, після чого, - вибирають певний мовний сигнал із блока зберігання мовних сигналів, який входить до складу згаданої системи, - посилають вибраний мовний сигнал до віддаленого клавішного пристрою прийманняпередавання, - приймають від віддаленого клавішного пристрою приймання-передавання сигнал дистанційного програмування, який формують за допомогою клавішного тонального набору і голосу у ВІДПОВІДЬ на прийнятий віддаленим пристроєм прийманняпередавання мовний сигнал, - обробляють програмований протокол у ВІДПОВІДЬ на прийнятий від віддаленого клавішного пристрою приймання-передавання сигнал дистанційного програмування для керування ВІДПОВІДНО ДО обробленого програмованого протоколу роботою насосного блока, який входить до складу згаданої системи 15 Спосіб за п 14, який відрізняється тим, що до віддаленого клавішного пристрою прийманняпередавання посилають вибраний з блока зберігання мовних сигналів запит коду доступу, і у разі отримання коду доступу користувача у ВІДПОВІДЬ на цей запит, ІНІЦІЮЮТЬ сеанс дистанційного програмування протоколу 16 Спосіб за п 14, який відрізняється тим, що до віддаленого клавішного пристрою прийманняпередавання посилають вибраний з блока зберігання мовних сигналів запит коду доступу, і у разі отримання головного коду доступу від віддаленого клавішного пристрою приймання-передавання у ВІДПОВІДЬ на цей запит, ІНІЦІЮЮТЬ сеанс дистанційного програмування коду доступу користувача, після чого, у ВІДПОВІДЬ на код доступу користувача, прийнятий від віддаленого клавішного пристрою приймання-передавання, ІНІЦІЮЮТЬ сеанс дистанційного програмування протоколу 17 Спосіб за будь-яким з пп 14-16, який відрізняється тим, що перед формуванням сигналу дистанційного програмування до віддаленого клавішного пристрою приймання-передавання посилають вибраний з блока зберігання мовних сигналів запит режиму програмування і після отримання сигналу вибору режиму програмування, який передається віддаленим клавішним пристроєм приймання-передавання у ВІДПОВІДЬ на прийнятий ним запит режиму програмування, обирають однин із множини режимів програмування 18 Спосіб за п 17, який відрізняється тим, що множина режимів програмування містить режим редагування - програмованого протоколу, режим перегляду програмованого протоколу та режим створення нового програмованого протоколу 19 Спосіб за будь-яким з пп 14-16, який відрізняється тим, що перед формуванням сигналу дистанційного програмування обирають режим повідомлення стану пацієнта, і у ВІДПОВІДЬ на це вибирають із блока пам'яті, що входить до складу системи, ВІДПОВІДНИЙ програмований протокол 20 Спосіб за п 19, який відрізняється тим, що вибраний із блока пам'яті програмований протокол передають до центрального комп'ютера 21 Спосіб за будь-яким з пп 1 4 - 1 6 , який відрізняється тим, що перед формуванням сигналу дистанційного програмування передбачено режим спілкування з пацієнтом 22 Спосіб за п 21, який відрізняється тим, що він передбачає блокування режиму спілкування з пацієнтом і безпосередній запуск режиму програмування 23 Спосіб за будь-яким із пп 14 - 22, який відрізняється тим, що він передбачає перетворення цифрового мовного сигналу в аналоговий сигнал, який імітує звуки людського голосу 24 Спосіб за будь-яким з пп 14-23, який відрізняється тим, що він передбачає виявлення стану тривоги та індикацію цього стану 44751 Цей винахід стосується дистанційно програмованої системи вливання медичного використання для доставки багатьох різних медикаментів та рідин до пацієнта, яка посилає мовні команди і запити на віддалений клавішний пристрій приймання-передавання і яка може бути запрограмована шляхом натискання клавіш на клавіатурі віддаленого клавішного пристрою прийманняпередавання у ВІДПОВІДЬ на команди та запити Частково через зростання витрат на здоров'я та високу вартість лікарняних палат, а частково через бажання забезпечити комфорт та зручність пацієнту, медична промисловість пропонує догляд за пацієнтами, що хворіють на різні захворювання, вдома Зокрема, багато пацієнтів потребують доставки та розподілу медикаментів та інших внутрішньовенних рідин на ПОСТІЙНІЙ основі Доставка та розподіл виконуються різними пристроями вливання, такими як внутрішньовенні насоси та гравітаційні насоси, та іншими типами внутрішньовенного розподілу При забезпеченні пацієнтів пристроями вливання, які легкі на вагу та прості в використанні, пацієнти можуть отримати необхідні їм медикаменти вдома, без госпіталізації та без посереднього догляду медичним працівником Проте робочі параметри пристрою вливання повинні часто змінюватись згідно з потребами пацієнтів Зміни терапії можуть потребувати, щоб були перепрограмовані усі протоколи В ранніх варіантах домашніх пристроїв вливання для перепрограмування протоколу пристрою необхідною була фізична присутність поруч з пристроєм людини, що здійснює догляд Таке перепрограмування було занадто дорогим та потребувало багато часу, що певною мірою обмежувало ефективність та зручність пристроїв для вливання З появою цих ранніх домашніх пристроїв вливання в медичній промисловості, було здійснено покращання в методах, за якими домашній пристрій вливання можна перепрограмувати та контролювати його Наприклад, одна система використовує вимикач на діагностичному пристрої, що активується пацієнтом, який робить автоматичний виклик телефонного номеру людини що здійснює догляд і знаходиться на відстані від діагностичного пристрою Це дає можливість пацієнтові контактувати з людиною, що здійснює догляд, через динамік та мікрофон на діагностичному пристрої, забезпечуючи інтерактивний зв'язок з людиною, що здійснює догляд, відносно програм, які повинні бути реалізовані діагностичним пристроєм Однак, ця система надає можливість людині, що здійснює догляд, тільки спостерігати за пристроєм вливання, але не має можливості дистанційного перепрограмування Інша система дистанційного нагляду застосовує інтерфейс користувача для програмування протоколу вимірювання кров'яного тиску та завантаження даних про тиск крові з лабораторних блоків спостереження за кров'яним тиском Інтерфейс користувача з'єднаний з центральним обробляючим комп'ютером через телефонну мережу Блоки керування, розташовані в МІСЦІ вимірювання кров'яного тис ку, передають дані про тиск крові на центральний комп'ютер, котрий генерує повні ме дичні звіти для конкретних пацієнтів, але він не може передавати сигнали перепрограмування в блоки керування Інші системи використовують віддалені комп'ютери для спостереження та перепрограмування протоколу пристрою вливання В одній такій системі пристрій вливання має блок доставки медичного розчину та знімний логічний блок для керування роботою блока доставки Логічний блок або прикріплений до блока доставки, або відділений від нього, так що пацієнт може переносити блок доставки Логічний блок з'єднаний з програмуючим комп'ютером через телефонну ЛІНІЮ Комп'ютер може бути використаний для перепрограмування логічного блока для роботи блока доставки рідини згідно з медичними призначеннями Таким чином, хоча такі системи слугують для дистанційного перепрограмування протоколу, для виконання перепрограмування вони потребують розташованого на відстані комп'ютера Попередні звичайні системи мають багато різних недоліків Найголовніше - вони не забезпечують просте інтерактивне перепрограмування людиною, що здійснює догляд, без необхідності для цього віддаленого комп'ютера Здатність для людини, що здійснює догляд, мати доступ до розташованого на відстані пристою вливання через звичайний телефон та перепрограмувати пристрій вливання клавішами на телефонній клавіатурі є значною перевагою в порівнянні з існуючими методами перепрограмування Це витікає з того, що клавішне перепрограмування дешевше, більш швидке і значно зручніше як для людини, що здійснює догляд, так і для пацієнта і робить пристрої вливання простішими у використанні та збільшує їх функціональні можливості Звичайні домашні системи вливання не мають також здатності посилати записані мовні сигнали до віддаленої людини, що здійснює догляд, інструктуючи та запитуючи цю людину про перепрограмування пристрою вливання При використанні записаних мовних команд та запитів, що зберігаються в системі вливання, котрі керують людиною, що здійснює догляд, при перепрограмуванні пристрою вливання, процес перепрограмування стає простішим та ефективнішим з меншою вірогідністю помилки при програмуванні Отже, є необхідність у такому пристрої вливання, котрий може бути дистанційно запрограмований за допомогою пристрою прийманняпередавання без необхідності при програмуванні у віддаленому комп'ютері, і котрий посилає записані мов ні сигнали від пристрою вливання до людини, ЩО ЗДІЙСНЮЄ ДОГЛЯД ВІДПОВІДНО ДО викладеного, даний винахід спрямовано на дистанційно програмовану систему вливання і спосіб дистанційного програмування системи вливання через віддалений пристрій приймання-передавання, що суттєво вирішує проблеми, пов'язані з обмеженнями та недоліками аналогів Додаткові ознаки та переваги винаходу будуть показані в описі нижче Для досягнення цих та інших переваг і у ВІДПОВІДНОСТІ до мети винаходу, як це детально розгля 44751 нуто нижче, даний винахід визначає дистанційно програмовану систему вливання з протоколом програмування, при цьому система вливання дистанційно програмується віддаленим клавішним пристроєм приймання-передавання Дистанційно програмована система вливання містить пам'ять (блок зберігання програмованого протоколу) для зберігання протоколу та віддалений порт зв'язку для пересилання мовного сигналу на віддалений клавішний пристрій приймання-передавання та для приймання сигналу дистанційного програмування від віддаленого клавішного пристрою приймання-передавання Дистанційно програмована система вливання містить також блок запам'ятовування мови для зберігання мовного сигналу (блок зберігання мовних сигналів) і процесор, підключений до віддаленого порту зв'язку, до блока запам'ятовування мови і до пам'яті і призначений для вибирання мовного сигналу з блока запам'ятовування мови і програмованого протоколу з пам'яті, і для обробки програмованого протоколу у ВІДПОВІДЬ на прийом сигналу дистанційного програмування В іншому аспекті даний винахід визначає спосіб дистанційного програмування системи вливання Система вливання має блок запам'ятовування мови для запам'ятовування мовного сигналу і протокол програмування, а також дистанційно програмується віддаленим клавішним пристроєм приймання-передавання Спосіб має кілька операцій встановлення з'єднання між системою вливання та віддаленим клавішним пристроєм прийманняпередавання, вибирання мовного сигналу з блока запам'ятовування мови у ВІДПОВІДЬ на встановлення з'єднання, посилання мовного сигналу на віддалений клавішний пристрій прийманняпередавання, прийом сигналу дистанційного програмування від віддаленого клавішного пристрою приймання-передавання, обробка протоколу програмування у ВІДПОВІДЬ на отримання сигналу дистанційного програмування В наступному аспекті, даний винахід містить дистанційно програмовану систему вливання з протоколом програмування, що зберігається в протокольній пам'яті, і дистанційно програмована система вливання програмується віддаленим клавішним пристроєм приймання-передавання Система вливання містить насосний блок з насосом вливання для доставки рідин до пацієнта Насосний блок містить порт даних вливання Система вливання містить також базовий блок, з'єднаний з портом даних насосного блока через базовий порт даних, для обробки програмованого протоколу Базовий блок містить блок запам'ятовування мови для запам'ятовування мовного сигналу і порт віддаленого зв'язку для посилання мовного сигналу до віддаленого клавішного пристрою прийманняпередавання і для прийому двотонального багаточастотного (ДТБЧ) сигналу від віддаленого клавішного пристрою приймання-передавання Базовий блок далі містить процесор, підключений до віддаленого порту зв'язку, до блока запам'ятовування мови і до пам'яті зберігання програмованого протоколу, для вибирання мовного сигналу з блока запам'ятовування мови, для вибирання протоколу програмування з пам'яті зберігання програмовано 8 го протоколу і для обробки протоколу програмування для отримання обробленого протоколу у ВІДПОВІДЬ на ДТБЧ сигнал Оброблений протокол передається від процесора до насосного блока через базовий порт даних і порт даних насосного блока Зрозуміло, що як наведений вище загальний опис, так і нижчевикладений детальний опис є тільки приблизними та пояснюючими, проте не обмежують винахід, заявлений згідно з формулою винаходу Фігури, що додаються, включено для того, щоб забезпечити подальше розуміння винаходу, для ілюстрації варіантів винаходу і для пояснення принципу функціонування винаходу Фіг 1 є схематичним зображенням програмованої системи вливання згідно з цим винаходом Фіг 2 є блок схемою базового блока ВІДПОВІДНО до винаходу Фіг 3 Є блок-схемою алгоритму, що ілюструє як приклад уведення коду доступу та головне меню ВІДПОВІДНО до винаходу Фіг 4 є блок-схемою алгоритму, що ілюструє приклад меню коду доступу ВІДПОВІДНО ДО винахоДУ Фіг 5-6 є блок-схемою алгоритму, що ілюструє приклад меню режиму перегляду ВІДПОВІДНО ДО винаходу Фіг 7-8 є блок-схемою алгоритму, що ілюструє приклад меню режиму редагування ВІДПОВІДНО ДО винаходу Фіг 9 є блок-схемою алгоритму, що ілюструє приклад підменю в меню режиму редагування ВІДПОВІДНО до винаходу Фіг 10 та 11 є блок-схемою алгоритму, що ілюструє приклад меню режиму програмування ВІДПОВІДНО до винаходу Фіг 13 є блок-схемою алгоритму, що ілюструє приклад підменю в меню режиму програмування ВІДПОВІДНО до винаходу Фіг 14 Є таблицею, що ілюструє функції тривоги, котрі можуть бути використані в системі за даним винаходом Зараз буде зроблено детальні посилання на переважне втілення даного винаходу, приклад якого проілюстровано доданими фігурами Скрізь, де можливо, на всіх фігурах для однакових чи подібних частин буде використано однакові позначки Згідно З даним винаходом представлено дистанційно програмовану систему вливання, що дозволяє дистанційно програмувати систему вливання з розташованим на відстані пристроєм приймання-передавання, таким як клавішний телефон Дистанційно програмована система вливання включає пам'ять та блок запам'ятовування мови Система вливання також включає порт віддаленого зв'язку, а також процесор, який підключено до порту віддаленого зв'язку, до блока запам'ятовування мови й до пам'яті Слід зрозуміти, що назви «програмування», «програмований» та «обробка» є узагальнюючими назвами, які відносяться до сукупності операцій, функцій та маніпуляцій з даними Тому ці назви тут не обмежуються редагуванням та видаленням даних, параметрів, протоколу й кодів Наприклад, програмування й обро 44751 10 бка тут означають функції редагування, зміни, будь-який клавішний або ДТБЧ пристрій прийманзнищення, входження, повторного входження, пеня-передавання, або для цього випадку будь-який регляду та повторного перегляду, синхронізації та пристрій приймання-передавання, який здатний до вводу зв'язку двома способами та до активації та вибору параметрів програмування як незалежно від різних Приклад виконання пристрою за даним винанагадувань та запитів, так і у ВІДПОВІДЬ на них Таходом зображено на фіг1, і в ці лому показано кож треба усвідомити, що назва «клавішний припозначкою 1 Як виконано і показано на фіг 1, дисстрій приймання-передавання» не обмежений звитанційно програмована система 1 вливання включайними телефонами, що мають клавіатуру на 12 чає в себе насос (насосний блок) 2 та базу (базоклавіш «0» «9», «*» та «#» Навпаки, як тут опивий блок) 3 Насосний блок 2 та базовий блок З сано, назва «клавішний пристрій прийманняможуть бути двома окремими блоками, як показапередавання» стосується будь-якого пристрій прино на фіг 1, або можуть бути об'єднані в один блок, ймання-передавання, здатного виробляти сигнали який містить як насос 2, так і базу 3 Коли обидва за допомогою клавіатури або іншої системи ввеелемента об'єднані в одному пристрої вливання, дення даних, та, таким чином, не обмежується пристрій може бути переносним та програмованим пристрій приймання-передавання, які виробляють як через локальний, так і через віддалений просигнали ДТБЧ, такими як звичайні телефони Приграмуючі пристрої клади «клавішних пристрій прийманняНасос 2 включає в себе корпус 4, що містить передавання», як визначено тут, включають звиелектричні та механічні елементи насосного блока чайні клавішні телефони, комп'ютери з клавіату2 Приклад насосного блока 2, який може бути вирою та/або мишею, передавачі, які перетворюють користано в цьому винаході, описано в патенті людську мову в імпульсні цифрові або аналогові США №5078683, виданому власнику прав даного сигнали та пейджерні пристрій прийманнявинаходу Насосний блок 2 також включає в себе передавання ЛІНІЮ вливання 5, яка на КІНЦІ 6 підключена до па цієнта Насосний блок 2 далі включає в себе дисплей 7 та різні клавіші 8 База 3 включає гніздо 9 для кріплення насосного блока 2, кабель з'єднання бази 3 та насосного блока 2, клавіші 10 для керування роботою бази З, дисплейні лампи 11 для індикації різних станів бази 3, внутрішній звуковий пристрій 12 для забезпечення звукових сигналів тривоги При такому виконанні, яке тут описано, клавіші 10 включають клавішу лінії 13, місцеву клавішу 14 та клавішу відсилання 15 Дисплейні лампи 11 включають лампу очікування 16, лампу телефону 17 та лампу тривоги 18 Функції клавіш 10 та дисплейних ламп 11 буде змістовно описано нижче База 3 також включає порт віддаленого зв'язку 19 та порт місцевого зв'язку 20 Переважно база 3 та насос 2 з'єднані одне з одним ЛІНІЄЮ інфрачервоного зв'язку 21,22 Базовий порт даних 22 та насосний порт даних 21 містять безпровідну пару випромінювач/детектор Переважно, кожен з портів даних 21, 22 містять інфрачервоні випромінювач/детектор, забезпечуючи безпровідне з'єднання між насосним блоком 2 і базою 3 Однак можуть бути використані й ІНШІ порти безпровідного зв'язку, або насосний блок 2 і база 3 можуть бути разом з'єднані проводами через порти даних 21 і 22 Крім того, як описано вище, насосний блок 2 і база 3 можуть становити об'єднаний блок, що усуває необхідність дротового або бездротового зв'язку між двома блоками Кабель живлення 23 переважно слугує для забезпечення живлення насосного блока 2 через базу 3 Альтернативно, насосний блок 2 може мати власний кабель живлення, підключений безпосередньо до джерела живлення, замість того, щоб бути підключеним через базу З При виконанні, яке представлено тут, кожен з портів порт віддаленого зв'язку 19 та порт місцевого зв'язку 20 - включає стандартний модем, добре відомий в техніці Переважно, це модем Cermetek №CH1785 або №СН1782 Ці модеми можуть працювати зі швидкістю 2400бод Але в цьому винаході також можуть бути використані ІНШІ ШВИДКОСТІ Місцева клавіша 14 використовується для активації порту місцевого зв'язку 20 Наприклад, коли людина, що здійснює догляд, знаходиться в приміщенні, де знаходиться система вливання 1, вона натискає місцеву клавішу 14, активуючи місцевий порт зв'язку 20 Людина, що здійснює догляд, може по тім зв'язатися з базою 3 через місцевий телефон (не зображений) в приміщенні, який з'єднаний з місцевим портом зв'язку 20 Якщо, з іншого боку, людина, що здійснює догляд, знаходиться в МІСЦІ, віддаленому від системи вливання 1, натискається клавіша зв'язку 13, активуючи віддалений порт зв'язку 19 В цьому випадку людина, що здійснює догляд, може зв'язатися з базою 3 по телефону (не зображений), який розташований на відстані З посиланнями на фіг 2 будуть описані елементи, підключені до бази 3 База 3 включає віддалений порт зв'язку 19, місцевий порт зв'язку 20, протокольну пам'ять 24, блок запам'ятовування мови 25, процесор 26, синтезатор мови 27, та пам'ять коду доступу 28 Протокольна пам'ять 24, блок запам'ятовування мови 25 та пам'ять коду доступу 28 можуть бути вміщені в одному запам'ятовуючому пристрої (такому як оперативний запам'ятовуючий пристрій), або в окремих блоках пам'яті Бажано, щоб блок запам'ятовування мови 25 вмішував постійний запам'ятовуючий пристрій (ПЗП), а процесор 26 вміщував 8-розрядний мікроконтролер такий, як Motorola MC68HC11AOFN База 3 також включає порт даних 22 для передачі інформації між базою 3 та насосним блоком 2 Синтезатор мови 27 переважно являє собою інтегральну схему, яка перетворює оцифровані мовні сигнали в сигнал, який імітує звуки людської мови При тому виконанні, що наведено тут, синтезатор мови 27 необхідно використовувати тільки для перетворювання сигналів, що виходять з бази 3 на місцевий або віддалений телефон, та, таким чином, не використовується для перетворення вхід В цьому винаході може бути використано 11 44751 12 них сигналів від віддаленого або місцевого телелюдина, що здійснює догляд, є дистанційно запрофону Синтезатор мови може включати кристал грамованим сигналом, котрий передано від віддавеликої інтегральної схеми (ВІС) синтезу мови, леного телефону до віддаленого порту зв'язку 19 комерційне розповсюджуваний фірмою OKI з нобази 3 Віддалений порт зв'язку 19 потім передає мером MSM6585 дистанційно запрограмований сигнал через шину даних 29 до процесора 26 У від повідь на прийом Віддалений порт зв'язку 19, місцевий порт дистанційно запрограмованого сигналу процесор зв'язку 20 та базовий порт даних 22 підключені до 26 запитує конкретний параметр запрограмованопроцесора 26 шинами даних ВІДПОВІДНО 29, 31 та го протоколу з протокольної пам'яті 24 Для отри33 Порти зв'язку 19 та 20 приймають сигнали від мання цього параметру процесор 26 передає сигпристрою приймання-передавання, такого як тенал адреси протоколу черезшину даних 58, яка лефон, та передають ці сигнали по шинах ВІДПОВІз'єднує процесор 26 і пам'ять 24 програмованого ДНО 29 та 31 на процесор 26, який, в свою чергу, протоколу Сигнал адреси протоколу відповідає обробляє сигнали, виконуючи різні операції у ВІДмісцю в пам'яті 24, де знаходиться цей параметр ПОВІДЬ на ці сигнали Процесор 26 приймає оцифПо тім параметр відсилається з пам'яті 24 до проровані мовні сигнали від блока запам'ятовування цесора 26 через шину даних 37 В залежності від мови 25 по шині 35 та відсилає ці оцифровані мовиду дистанційно запрограмованого сигналу провні сигнали на синтезатор мови 27 по шині 36, де цесор 26 потім може виконати одну чи кілька опеці сигнали перетворюються в сигнали, відтворююрацій з параметром, включаючи редагування, чи людську мову Ці сигнали людської мови посизнищення, відсилання параметру назад до віддалаються до синтезатора людської мови 27 по шиленого пристрою приймання-передавання для нах ЗО, 32Ь, 34 на шини 29, 31, 33, які, в свою повторного перегляду Спеціалістові зрозуміло, що чергу, передають ці сигнали на віддалений порт від віддаленого пристрою приймання-передавання зв'язку 19, місцевий порт зв'язку 20 та базовий до бази 3 може бути відіслано багато видів сигнапорт даних 22 ВІДПОВІДНО лів чи команд для обробки Приклади таких сигнаПрипустимо, наприклад, що необхідно перелів, як вони обробляються та їх вплив буде докладати інструкції людині, що здійснює догляд, корисдно описано нижче разом з описом роботи за туючись віддаленим телефоном (не зображений) даним винаходом Процесор 26 відсилає мовний адресний сигнал по шині даних 35а, яка підключає процесор 26 до Згідно З ЦИМ винаходом система вливання 1 блока запам'ятовування мови 25 Адресний сигнал може поєднувати різні засоби за хисту від небажавідповідає місцю розташування в блоці запам'ятоного програмування протоколу Суттєвим є те, що вування мови 25 конкретного мовного сигналу, код доступу користувача може бути використаний який треба передати на віддалений пристрій придля блокування програмування для всіх крім тих ймання-передавання Після отримання адресного людей, котрі мають код доступу користувача, що сигналу конкретний мовний сигнал вибирається з може бути багатоцифровим номером (бажано, блока запам'ятовування мови 25 і посилається по щоб номером з чотирьох цифр) Система вливаншині 35 на процесор 26 Процесор 26 далі передає ня 1 може забезпечена одним чи кількома кодами мовний сигнал по шині даних 36 на синтезатор доступу користувача, що зберігаються в пам'яті мови 27, який перетворює мовний сигнал та посикодів доступу Для початку зв'язку з системою влилає перетворений мовний сигнал по шинах ЗО та вання 1 людина, що здійснює догляд, з'єднується з 29 віддалений порт зв'язку 19, який пересилає системою вливання 1 через віддалений звичайний перетворений сигнал на віддалений пристрій приклавішний телефон (не зображений) Це з'єднання ймання-передавання Мовний сигнал, вибраний з може бути ініційовано дзвінком людини, що здійсблока запам'ятовування мови 25, може бути о цинює догляд, до системи вливання 1 (або пацієнфрованим сигналом голосу людини або генероватом, що розмовляє по телефону, розташованому ним комп'ютером мов ним сигналом (обидва добре поруч з системою вливання 1), або дзвінком пацієВІДОМІ в техніці) Оцифрований мовний сигнал пента людині, що здійснює догляд Будь-яким шляретворюється синтезатором мови 27 в сигнал, хом людина, що здійснює догляд, з'єднується з який імітує звуки людської мови Мовний сигнал системою вливання 1 Після того, як відбулося інструктує людину, що здійснює догляд, як відповіз'єднання між системою вливання 1 та людиною, дати на мовний сигнал та який вид інформації пощо здійснює догляд, в цієї людини запитується винна послати людина, що здійснює догляд Оскі(мовним сигналом, що зберігається в блоці запальки віддалений пристрій приймання-передавання м'ятовування мови 25) введення коду доступу коможе бути клавішним телефоном з клавіатурою на ристувача Якщо людина, що здійснює догляд, багато клавіш, людина, що здійснює догляд, далі вводить вірний код доступу користувача (як віднатискає відповідну клавішу або клавіші, посилаюзначено вище, може бути кілька вірних кодів дочи ДТБЧ сигнал назад на віддалений порт зв'язку ступу користувача), людині, що здійснює догляд, 19 бази 3 Однак треба зрозуміти, що віддалений дозволяється доступ і/або програмування протопристрій приймання-передавання не обов'язково колу має бути клавішним телефоном, навпаки, це може Протягом періоду програмування, за певних бути будь-який пристрій приймання-передавання, обставин (які описуватимуться нижче), коди достущо здатний приймати та посилати ДТБЧ та ІНШІ пу користувача можуть бути переглянуті, відредаподібні сигнали Наприклад, віддалений може бути говані і/або повністю знищені та введені знов Для комп'ютером або портативним віддаленим контровиконання будь-якої з цих функцій до бази 3 люлером диною, що здійснює догляд, посилається програмуючий сигнал (наприклад, з віддаленого клавішПрипустимо, що ДТБЧ сигнал, який посилає 13 44751 ного телефону) Програмуючий сигнал передається віддаленим портом зв'язку 19 до процесора 26, котрий опрацьовує сигнал та виробляє адресний сигнал коду доступу Сигнал адреси коду доступу, відсилається через шину даних 38 в пам'ять кодів доступу 28 Конкретний код доступу користувача потім вибирається та відсилається назад через шину даних 38 до процесора 26, котрий обробляє код доступу користувача певним чином Для зв'язку з насосом 2 база 3 обладнана базовим портом даних 22 Протокол функціонування насосу може бути відіслано від бази 3 до насосу 2 через базовий порт даних 22 та насосний порт даних 21 Таким чином, процесор 26 отримує протокол від протокольної пам'яті 24 і відсилає протокол через шину даних 33а до базового порту даних 22 Базовий порт даних 22 потім надсилає інформацію через ЛІНІЮ інфрачервоного зв'язку до насосного порту даних 21, де вона обробляється схемою і/або програмним забезпеченням насоса 2 В цьому випадку насосний протокол може бути запрограмований (тобто відредагований, перероблений, переглянутий, заблокований, введений знову і т д) Тепер буде описано функції клавіш 10 системи вливання 1 Місцева клавіша 14 використовується для активізації місцевого пристрою прийманняпередавання Якщо людина, що здійснює догляд, знаходиться при базі 3, і місцевий пристрій приймання-передавання (наприклад, клавішний телефон) знаходиться в цьому МІСЦІ та з'єднаний з місцевим портом зв'язку 20, натискається місцева клавіша 14, активуючи місцевий порт зв'язку 20 і забезпечуючи таким чином зв'язок між місцевим телефоном і базою З Клавіша відсилання 15 призначена для того, щоб дозволити відсилання протоколу системи вливання 1 до віддаленого (або місцевого) комп'ютера (не показано) В цьому разі віддалений чи місцевий комп'ютер може зберігати файл з протоколом багатьох систем вливання 1, розташованих в різних місцях, та спостерігати за цими протоколами Якщо комп'ютер знаходиться на відстані від системи вливання 1, людина, що розташована при базі 3, натискає клавішу відсилання 15, котра, в свою чергу, завантажує існуючий протокол до віддаленого порту зв'язку 19 Протокол по тім передається через віддалений порт зв'язку 19 до віддаленого комп'ютера Клавіша лінії 13 використовується для початку періоду віддаленого (чи місцевого) програмування, або, іншими словами, для введення режиму дистанційного клавішного програмування системи вливання 1 При ініціюванні періоду програмування людина, що здійснює догляд, телефонує за номером, що відповідає системі вливання 1 (або за домашнім номером пацієнта) Виклик може бути здійснено за допомогою місцевого телефону, що підключений до бази 3 через місцевий порт зв'язку 20 Пацієнт відповідає на виклик, і людина, що здійснює догляд, та пацієнт можуть здійснювати зв'язок між віддаленим та місцевим телефонами за допомогою стандартних мовних сигналів Це режим телефону, або режим спілкування з пацієнтом Людина, що здійснює догляд, потім інструктує пацієнта відтиснути клавішу лінії 13, що відклю 14 чить пацієнта від телефонної мережі та почне режим програмування, описаний нижче з посиланнями на фіг 3-13 Однак, якщо пацієнт не відповідає на дзвінок від людини, що здійснює догляд, база може бути обладнана внутрішньою комутуючою системою, яка безпосередньо з'єднує людину, що здійснює дог ляд, з базою 3 та починає режим програмування Внутрішнє перемикання може виконуватись апаратним забезпеченням у базі 3 або програмним забезпеченням, яке керує процесором 26, або поєднанням апаратного та програмного забезпечення В будь-якому випадку, людина, що здійснює догляд, потім починає опрацьовувати інформацію і протокол, що зберігається в базі 3 (Як описано вище, виклик може бути зроблено пацієнтом людині, що здійснює догляд ) Тепер буде описано функції дисплейних ламп 11 Переважно, дисплейні лампи 11 містять світлодюди Лампа очікування 16 показує, коли база З залучена до програмування або коли вона завантажує протокол у віддалений комп'ютер ВІДПОВІДНО, лампа очікування 16 сигналізує пацієнту не втручатись у роботу бази 3 до того моменту, коли лампа очікування 16 не вимкнеться, показуючи, що внутрішні ВІДПОВІДНІ елементи бази 3 неактивні Лампа телефону 17 показує, коли людина, що здійснює догляд, і пацієнт знаходяться в мовному зв'язку через віддалений телефон і місцевий телефон, і таким чином, коли внутрішні ВІДПОВІДНІ елементи бази 3 неактивні Лампа телефону 17 також може показувати, коли система вливання 1 готова Лампа тривоги 18 показує різні умови і функції тривоги системи вливання 1 Умови тривоги і робота лампи тривоги у ВІДПОВІДЬ на ці умови будуть описані нижче із посиланнями на фіг 14 Проілюстрований на фіг 3-13 режим програмування або ПОСЛІДОВНІСТЬ виконання операцій в даному винаході буде детально описаний нижче Як описано вище, коли людина, що здійснює догляд, хоче отримати доступ до протоколу бази 3 та обробити його з віддаленого телефону, вона дзвонить за телефонним номером, що відповідає пристрою вливання 1 Переважно, на виклик від людини, що здійснює догляд, дзвонить місцевий телефон, що підключений до бази 3 Якщо на виклик відповідає пацієнт (або будь-яка інша людина), що знаходиться на місцевому телефоні та базі З, людина, що здійснює догляд, і пацієнт зв'язуються стандартними мов ними сигналами між віддаленим та місцевим телефонами (тобто з'єднуються в ре жимі телефону або зв'язку з пацієнтом) Під час такого зв'язку людина, що здійснює догляд, просить пацієнта відтиснути клавішу лінії 13 (або певну ПОСЛІДОВНІСТЬ клавіш) на базі 3, що з'єднає людину, що здійснює догляд, з базою З, закінчити ре жим телефону і почне період дистанційного клавішного програмування Якщо, з іншого боку, на виклик людини, що здійснює догляд, не відповідають, то вона може бути безпосередньо з'єднана з базою 3, як описано вище, прямо починаючи цим період дистанційного клавішного програмування без входження в режим телефону Альтернативно, період клавішного програмування може бути започаткований людиною, що здійснює догляд, що знаходиться при місцевому клавішному телефоні просто шляхом зняття телефонної 15 трубки і натискання місцевої клавіші 14, яка на дає місцевому телефону доступ до бази З Коли людина, що здійснює догляд, отримала доступ до режиму програмування бази 3, відбувається ряд операцій для того, щоб надати можливість людині, що здійснює догляд, запрограмувати робочий протокол пристрою вливання 1 Слід зрозуміти, що наступні операції програмування і доступу тільки приблизні, і що в розкритій схемі може бути зроблено багато змін На фіг 3 процесор 26 отримує з блока запам'ятовування мови 25 привітальне повідомлення 39, яке передається людині, що здійснює догляд, на віддалений або місцевий телефон Далі за привітальним повідомленням 39 мовна команда 40 (яку отримує процесор 26 з блока запам'ятовування мови 25) надсилається людині, що здійснює догляд, пропонуючи йому ввести код доступу Використовуючи клавіші на віддаленому клавішному телефоні, людина, що здійснює догляд, вводить код до ступу, і процесор 43 визначає в операції 42, чи є він головним (основним) кодом до ступу чи кодом доступу користувача Якщо людина, що здійснює догляд, ввела головний код доступу, то людина, що здійснює догляд, переводиться (коло 43) в меню 61 коду доступу, показане на фіг 4, яке забезпечує програмування головного коду доступу та коду доступу користувача Якщо людина, що здійснює догляд, ввела код доступу користувача, процесор 26 отримує з блока запам'ятовування мови 25 певну КІЛЬКІСТЬ МОВНИХ запитів, що становлять головне меню 60 (1) операція 44 - запитує, чи хоче людина, що здійснює догляд, переглянути поточний базовий протокол програмування, при цьому інструктуючи людину, що здійснює догляд, відтиснути конкретну клавішу на клавіатурі, для того, щоб зробити цей вибір, (2) операція 45 - запитує, чи хоче людина, що здійснює догляд, відредагувати поточний протокол програмування, забезпечую чи подібну інструкцію, (3) операція 46 - запитує, чи хоче людина, що здійснює догляд, створити повністю новий протокол, з інструкціями, як зробити цей вибір, і (4) операція 47 - запитує, чи хоче людина, що здійснює догляд, закінчити період програмування та повернутись в режим мовного зв'язку з пацієнтом Якщо людина, що здійснює догляд, обирає режим перегляду (операція 44), то людина, що здійснює догляд, переводиться (коло 48) в меню 195 режиму перегляду, показане на фіг 5-6 Якщо людина, що здійснює догляд, обирає режим редагування (операція 45), то людина, що здійснює догляд, переводиться (коло 49) в меню 163 режиму редагування, показане на фіг 7-8 Якщо людина, що здійснює догляд, обирає режим створення нового протоколу (операція 46), то людина, що здійснює догляд, переводиться (коло 50) в меню 216 режиму створення, показане на фіг 10 1, нарешті, якщо людина, що здійснює догляд, обирає безпосередній зв'язок з пацієнтом (операція 47), то з'єднання перемикається в режим телефону (операція 51) В режимі телефону людина, що здійснює догляд, може переговорити з пацієнтом для перевірки змін в програмуванні (операція 52) Людина, що здійснює догляд, може потім покласти трубку віддаленого телефону після закінчення розмови з пацієнтом 44751 16 (операція 53) Якщо людина, що здійснює догляд, вводить хибний код доступу, виконуються наступні операції У ВІДПОВІДЬ на прийом хибного коду (див операцію 41) людина, що здійснює догляд, отримує запит (в операції 41) щодо введення іншого коду доступу, оскільки введений код доступу неправильний Якщо наступний введений код доступу правильний, людина, що здійснює догляд, переводиться (в операції 55) до операції визначення типу коду доступу (тобто операцію 42), і далі процес просувається, як описано вище Якщо, однак, людина, що здійснює догляд, вводить інший хибний код доступу, операція 55 рішення переходить до операції 56, коли людину, що здійснює догляд, повідомляють, що код доступу є хибним, і їй пропонують ввести інший коду доступу Якщо цей код доступу є вірним, операція 57 рішення пере водить людину, що здійснює догляд, до операції 42 визначення типу коду доступу Якщо, з іншого боку, людина, що здійснює догляд, вводить третій хибний код доступу операція 57 рішення переходить до операції 58 Людині, що здійснює догляд, повідомляється, що код доступу є хибним і пропонується зв'язатися з людиною, що здійснює догляд на дому, для отримання вірного коду доступу, при цьому база 3 перериває зв'язок (операція 59) Слід зрозуміти, що в даному винаході може бути використано будь-яка КІЛЬКІСТЬ повторів введення коду доступу Наприклад, якщо людина, що здійснює догляд, вводить два хибних коди доступу, база З може перервати зв'язок або може дозволити людині, що здійснює догляд, більше трьох спроб введення належного коду доступу З посиланнями на фіг 4 буде описано меню 61 коду доступу Якщо людина, що здійснює догляд, вводить головний код доступу, то здійснюється перехід до меню 61 коду доступ (через коло 43) Після доступу до цього меню база 3 виробляє певну КІЛЬКІСТЬ мовних запитів, які передаються людині, що здійснює догляд, і надають їй певну КІЛЬКІСТЬ варіантів вибору По-перше, в операції 62, людину, що здійснює догляд, запитують, чи буде введено новий головний код доступу, і и інструктують на тиснути конкретну клавішу на клавішній клавіатурі (в даному випадку це клавіша «1») для того, щоб зробити цей вибір Якщо людина, що здійснює догляд, робить такий вибір, база 3 просить людину, що здійснює догляд, ввести існуючий головний код доступу (операція 63) та ввести новий головний код доступу (операція 64) Введений новий головний код доступу потім читається від людини, що здійснює догляд, базою 3 (операція 65), і база 3 виробляє мовну команду, яка просить людину, що здійснює догляд, натиснути клавішу «#» на клавіатурі для того, щоб сприйняти цей новий головний код доступу (операція 66) Якщо людина, що здійснює догляд, натискає клавішу «#», база 3 повертає (операція 67) людину, що здійснює догляд, до меню 61 коду доступу (через коло 43) Спеціалістові зрозуміло, що клавіші, котрі слід натискати людині, що здійснює догляд, умовні, і що можна роз робити ІНШІ клавіші для прийому і/або вибору різних варіантів і програмуючих вводів По-друге, в операції 68 людину, що здійснює 17 44751 18 догляд, запитують, чи буде введено новий код підтвердження (операція 87) База потім повертадоступу користувача, та інструктують натиснути ється в меню 61 кодів доступу користувача (опеконкретну клавішу на клавішній клавіатурі (в данорація 88) му випадку це клавіша «2») для того, щоб зробити По-п'яте, в операції 89, людину, що здійснює цей вибір Якщо людина, що здійснює догляд, родогляд, просять натиснути певну клавішу (в данобить цей вибір, то база 3 просить людину, що здійму випадку клавішу «5») для виходу з меню кодів снює догляд, ввести новий код доступу користувадоступу Якщо людина, що здійснює догляд, роча (операція 69) Якщо введений новий код бить цей вибір, база 3 повертається (в операції 90) доступу користувача вже існує, програма замикає до запиту коду доступу 40 (див фігЗ) петлю (операції 70-71) і просить людину, що здійсТепер з посиланнями на фіг 5-6 буде детально нює догляд, знову ввести новий головний код доописано режим перегляду Якщо людина, що здійступу (операція 68) Якщо новий введений код доснює догляд, обрала режим перегляду в операції ступу користувача ще не існує, то новий головний 44, база 3 переводить (коло 48) людину, що здійскод доступу потім читається від людини, що здійснює догляд, в меню 195 режиму перегляду, як зонює догляд, базою 3 (операція 72), і база 3 вироббражено на фіг 5-6 Після доступу до цього меню ляє мовну команду, яка просить людину, що здійсбаза 3 виробляє певну кіль кість мовних запитів, нює догляд, натиснути клавішу «#» на клавіатурі які передаються людині, що здійснює догляд, і для того, щоб сприйняти цей новий код доступу надають їй кілька варіантів вибору для перегляду користувача (операція 73) Якщо людина, що здійнаступної інформації (1) - робочі параметри безснює догляд, натискає клавішу «#», база 3 поверперервного режиму насосу 2 (операція 91), (2) тає (операція 74) людину, що здійснює догляд, в робочі параметри перервного режиму насосу 2 меню 61 коду доступу (через коло 43) (операція 92), (3) - робочі параметри пульсуючого режиму насосу 2 (операція 93), (4) - робочі параПо-третє, в операції 75 людину, що здійснює метри в мілілітрах (мл) режиму насосу 2 для керодогляд, запитують, чи буде вона запитувати коди ваного пацієнтом знеболювання /КПЗ/ (операція доступу користувача, та інструктують натиснути 94), (5) - робочі параметри в міліграмах (мг) режиконкретну клавішу на клавішній клавіатурі (в даному насосу 2 для КПЗ (операція 95) Безперервний му випадку це клавіша «З») для того, щоб зроби ти режим стосується насосу, котрий безперервно цей вибір Якщо людина, що здійснює догляд, родоставляє рідину до пацієнта, в той час як перервбить цей вибір, то база 3 повідомляє людині, що ний режим стосується перервної доставки рідини здійснює догляд, в операції 76, що є певна КІЛЬПульсуючий режим забезпечує доставку рідини КІСТЬ КОДІВ доступу користувача (в залежності від періодично - під час керування збільшується до того, як їх багато) В операції 77 база 3 перелічує основної швидкості, а потім зменшується до швидкоди доступу користувача людині, що здійснює кості "підтримання венозних судин відкритими" догляд, та продовжує перелічувати коди доступу Режим КПЗ стосується здатності пацієнта самому користувача (операція 78), поки всі вони не будуть керувати додатковою порцією рідини, що розподіперелічені По за вершенні переліку кодів доступу ляється насосом Інакше кажучи, якщо наявна докористувача база 3 повертає (операція 79) людиза знеболюючого, що доставляється насосом до ну, що здійснює догляд, в меню 61 кодів доступу пацієнта, недостатня для полегшення болю, паці(через коло 43) єнт може самостійно додати порцію для збільшенПо-четверте, в операції 80 людину, що здійсня дози, що автоматично доставляється насосом нює догляд, запитують, чи буде вона знищувати коди доступу користувача, та інструктують натисЯкщо людина, що здійснює догляд, обирає пенути певну клавішу на клавішній клавіатурі (в дарегляд безперервного режиму (операція 91), база ному випадку це клавіша «4») для того, щоб зроби З надає людині, що здійснює догляд, різноманітну ти цей вибір Якщо людина, що здійснює догляд, інформацію, а саме заблоковано чи ні протокол робить цей вибір, база 3 просить людину, що здій(операція 96), включено чи ні систему тривоги "поснює догляд, зробити вибір з двох варіантів (1) вітря в лінії" /ПВЛ/ (операція 97), тривалість у годля знищення певних кодів доступу користувача, динах, хвилинах і/або секундах поточної доставки натиснути певну клавішу на клавішній клавіатурі (в до пацієнта (операція 98), програмовану швидкість даному випадку це клавіша «1», операція 81), (2) доставленої рідини в мл/год (операція 99), поточну для знищення всіх кодів доступу користувача, нашвидкість рідини в мл/год (операція 100), об'єм тиснути іншу клавішу (в даному випадку клавішу рідини, що треба влити, в мл (операція 101), об'єм «2», операція 86) Якщо людина, що здійснює довже влитої рідини (операція 102), об'єм в мл, при гляд, обирає операцію 81, то и запитують щодо якому пролунає сигнал тривоги низького рівня введення особливого коду доступу користувача, (операція 103), і остання тривога, що сталася що повинен бути знищений (операція 82), і база З (операція 104) (Див також фіг 14, де наведено повторює цей особливий код доступу користувача таблицю станів тривоги) Після надання цієї інфов операції 83 Ба за 3 потім просить людину, що рмації людині, що здійснює дог ляд, база 3 поверздійснює догляд, натиснути клавішу «#» на клавіш тається до головного меню 60 ній клавіатурі, щоб сприйняти знищення цього коду Якщо людина, що здійснює догляд, обирає педоступу користувача (операція 84), і повертається регляд перервного режиму (операція 92), то база З доменю коду доступу в операції 85 Якщо людина, також надає людині, що здійснює догляд, різномащо здійснює догляд, обирає операцію 86 (повне нітну інформацію Операції 106-108 забезпечують знищення), база 3 попереджає, що будуть знищитаку ж інформацію, як і операції 96-98, ВІДПОВІДНО ти всі коди доступу користувача, і просить людину, Операція 112 забезпечує таку ж інформацію, як і що здійснює догляд, на тиснути клавішу «#» для операція 102, а операції 116-117 таку, як 103-104, 19 44751 20 ВІДПОВІДНО Додаткова інформація, що надається ція 156), КІЛЬКІСТЬ невдалих порцій (операція 157), і людині, що здійснює догляд, в перервному режимі КІЛЬКІСТЬ доставлених порцій (операція 158) Після така запрограмована швидкість дози рідини в ви дачі людині, що здійснює догляд, цієї інформамл/год (операція 109), поточна швидкість дози ріції база 3 повертається в операції 161 в головне дини в мл/год (операція 110), об'єм дози рідини, меню 60 що повинна бити влита, в мл (операція 111), фоЗ посиланнями на фіг 7-8 буде детально опинова швидкість в мл/год (операція 113), проміжок сано режим редагування Якщо людина, що здійсчасу (години "Q") між дозуваннями (операція 114) нює догляд, обрала режим редагування в операції Після видачі людині, що здійснює догляд, такої 45, база 3 пере носить (коло 49) людину, що здійсінформації база 3 повертається в операції 118 в нює догляд, в меню 163 режиму редагування, як головне меню 60 зображено на фіг 7-8 Після отримання доступу до цього меню база 3 виробляє певну КІЛЬКІСТЬ МОВЯкщо людина, що здійснює догляд, обирає пеНИХ запитів, які передаються людині, що здійснює регляд пульсуючого режиму (операція 93), база З догляд, і забезпечують людину, що здійснює дотакож надає людині, що здійснює догляд, різномагляд, кількома варіантами вибору, а саме (1) нітну інформацію Операції 119-121 забезпечують редагування робочих параметрів у безперервному таку ж інформацію, як і операції 96-98, ВІДПОВІДНО режимі (операція 164), (2) -редагування робочих Операція 125 забезпечує таку ж інформацію, як і параметрів в режимі КПЗ в мл (операція 165), (3) операція 102, а операції 128-129 таку ж, як 103редагування робочих параметрів в режимі КПЗ в 104, ВІДПОВІДНО Додаткова інформація, що надамг (операція 166) Незалежно від того, який варіється людині, що здійснює догляд, в пульсуючому ант обрано, після редагування робочих параметрів режимі, така запрограмована основна швидкість (протоколу) в цьому режимі людина, що здійснює рідини в мл/год (операція 122), поточна основна догляд, переводиться (див коло 167) у підменю швидкість рідини в мл/год (операція 123), об'єм 195, 205 режиму редагування, показані на фіг 9 рідини перед зниженням в мл (операція 124), швидкість, що збільшується, в мл/год (операція 126), і Якщо людина, що здійснює догляд, обирає швидкість, що зменшується, в мл/год (операція редагування безперервного режиму (операція 127) Після видачі людині, що здійснює догляд, 164), база 3 дозволяє людині, що здійснює догляд, такої інформації база 3 повертається в операції відредагувати швидкість доставки В цьому режимі 130 до головного меню 60 деякі параметри залишаються постійними, а ІНШІ можуть бути відредаговані Людині, що здійснює Якщо людина, що здійснює догляд, обирає педогляд, повідомляють поточну швидкість, з якою регляд режиму КПЗ в мл (операція 94), то людині, насос 2 доставляє рідину в мл/год (операція 168) що здійснює догляд, також надається інформація Потім людину, що здійснює догляд, просять ввести Операції 131-133 забезпечують таку ж інформанову швидкість, або натиснути клавішу «#» для цію, як і операції 96-98, ВІДПОВІДНО Операції 136підтвердження поточної швидкості (операція 169) 137 забезпечують однакову інформацію з операціНарешті, людині, що здійснює догляд, повідомляями 101-102, ВІДПОВІДНО, а операції 143-144 забезють нову швидкість в мл/год, і її просять натиснути печують однакову інформацію з операціями 103клавішу «#» на клавіатурі для прийняття нової 104, ВІДПОВІДНО Додаткова інформація, що надашвидкості (операція 170) Після того, як швидкість ється людині, що здійснює догляд, у режимі КПЗ в було змінено, база 3 переходить (коло 167) до мл, така запрограмована безперервна швидкість підменю 195, 205 (фіг 9) рідини, що доставляється, в мл/год (операція 163), поточна безперервна швидкість рідини, що достаЯкщо людина, що здійснює догляд, обирає вляється, в мл/год (операція 135), об'єм порції редагування режиму КПЗ в мл (операція 165), то її рідини в мл (операція 138), інтервал порції в го просять відредагувати різні параметри протоколу динахта хвилинах (операція 139), КІЛЬКІСТЬ порцій КПЗ в мл Спочатку людину, що здійснює догляд, на годину (операція 140), кіль кість невдалих порінформують щодо поточної безперервної швидкоцій (операція 141), і КІЛЬКІСТЬ доставлених порцій сті в мл/год (операція 171), а в операції 172 люди(операція 142) Після видачі людині, що здійснює ну, що здійснює догляд, просять ввести нову бездогляд, цієї інформації база 3 повертається в опеперервну швидкість, або ж натиснути клавішу «#» рації 145 до головного меню 60 для підтвердження поточної швидкості Людині, ЩО ЗДІЙСНЮЄ догляд, потім повідомляють, яка тепер Якщо людина, що здійснює догляд, обирає пенова швидкість, і її просять натиснути клавішу «#» регляд режиму КПЗ в мг (операція 95), то їй нададля прийняття цієї нової швидкості (операція 173) ється інша інформація Операції 146-148 забезпеАналогічні операції проводяться з об'ємом порції чують однакову інформацію з операціями 96-98 (операції 174-176), КІЛЬКІСТЮ порцій на годину ВІДПОВІДНО, а операції 159-160 забезпечують одна(операції 177-179) та інтервалом порції (операції кову інформацію з операціями 103-104 ВІДПОВІДНО 180-182) Після редагування база 3 переходить Додаткова інформація, що на дається людині, що (коло 167) до підменю 195,205 (фіг 9) здійснює догляд, в режимі КПЗ в мг, така концентрація рідини, що доставляється, в мл/мг (операція Якщо людина, що здійснює догляд, обирає 149), запрограмована безперервна швидкість ріредагування режиму КПЗ в мг (операція 166), то дини в мг/год (операція 150), поточна безперервна людину, що здійснює догляд, просять відредагувашвидкість рідини в мг/год (операція 151), КІЛЬКІСТЬ ти різні параметри протоколу КПЗ в мг Спочатку мг, що потрібно влити (операція 152), КІЛЬКІСТЬ МГ, людині, що здійснює догляд, повідомляється, яка що вже влиті (операція 153), доза порції в мг (опепоточна безперервна швидкість в мг/год (операція рація 154), інтервал порції в годинах та хвилинах 183), а в операції 184 люди ну, що здійснює до(операція 155), КІЛЬКІСТЬ порцій на годину (операгляд, просять ввести нову безперервну швидкість, 21 44751 22 або ж натиснути клавішу «#» для підтвердження показане на фіг 7-8, і описане вище Якщо людина, наявної поточної швидкості Людині, що здійснює що здійснює догляд, обирає відміну редагувань догляд, потім повідомляється, яка тепер нова (операція 208), людина, що здійснює догляд, пешвидкість, і її просять натиснути клавішу «#» для реводиться в головне меню 60 (операція 215) прийняття цієї нової швидкості (операція 185) Тепер з посиланнями на фіг 10 та 11 буде деАналогічні операції проводяться з об'ємом порції тально описано режим створення Якщо людина, (операції 186-188), КІЛЬКІСТЮ порцій на годину що здійснює догляд, обирає режим створення, в (операції 189-191) та інтервалом порції (операції операції 46, то база 3 переносить людину, що 192-194) Після редагування база 3 переходить здійснює догляд, в меню 216 режиму створення В (коло 167) до підменю 195, 205 (фіг 9) меню 216 режиму створення людина, що здійснює догляд, має кілька варіантів обробки протоколу (1) Згідно З фіг 9, підменю 195, 205 режиму реда- безперервний режим 217, (2) - перервний режим гування забезпечують людину, що здійснює до218, (3) -пульсуючий режим 219, і (4) - режим 220 гляд, кількома варіантами вибору після редагуКПЗ Для будь-якого з цих режимів, коли його обвання протоколу Перше підменю 195 дозволяє рано, людина, що здійснює догляд, натискає певну людині, що здійснює догляд, відсилати (тобто заклавішу віддаленого програмуючого пристрою писувати) результати редагування протоколу наприймання-передавання (клавішного телефону) сосу 2 (операція 196) шляхом натискання певної клавіші на клавіатурі (в даному випадку «1»), переЯкщо людина, що здійснює догляд, обирає глядати редагування (операція 197) шляхом натипрограмування безперервного ре жиму 217 в меню скання іншої клавіші на клавіатурі (в даному випа216 режиму створення, то и просять запрограмудку «2»), та ВІДМІНИТИ всі редагування (операція вати різні параметри протоколу безперервного 198) шляхом натискання ще одної клавіші на кларежиму Людину, що здійснює догляд, просять віатурі (в даному випадку «З») Якщо людина, що ввести швидкість (операція 221), після чого введездійснює догляд, обирає відсилання результатів на швидкість повторюється, і людину, що здійснює редагування (операцію 196), на насос 2 відсиладогляд, просять натиснути клавішу «#» для прийнється новий протокол (операція 199), і людині, що яття цієї швидкості (операція 222) Людина, що здійснює догляд, говориться "до побачення" (опездійснює догляд, діє згідно з такою ж процедурою рація 200) Людину, що здійснює догляд, потім для введення об'єму (операції 223 і 224), тривоги переводять у режим телефону або у режим спілнизького рівня (операції 225 і 226), блокування кування з пацієнтом (операція 201), і и з'єднують з протоколу (операції 227 і 228) та вмикання та випацієнтом для перевірки програмування (операція микання ПВЛ (операції 229 і 230) Після програму202) Після перевірки змін в програмуванні під час вання людину, що здійснює догляд, переводять спілкування з пацієнтом, людина, що здійснює (коло 304) до підменю на фіг 13 догляд, кладе трубку віддаленого телефону (опеЯкщо людина, що здійснює догляд, обирає рація 203), і період програмування закінчується програмування перервного режиму 218, то її просять запрограмувати різні параметри протоколу Якщо людина, що здійснює догляд, обирає пеперервного режиму Людину, що здійснює догляд, регляд результатів редагування (операція 197), просять ввести КІЛЬКІСТЬ годин "Q" (операція 231), база 3 повідомляє нові параметри протоколу люпісля чого введена КІЛЬКІСТЬ ГОДИН "Q" повторюєтьдині, що здійснює догляд (операція 204) Після ся, і людину, що здійснює догляд, просять натисповідомлення людина, що здійснює догляд, отринути клавішу «#» для підтвердження цього числа мує друге підменю 205 режиму редагування Друге (операція 232) Людина, що здійснює догляд, діє підменю 205 режиму редагування дозволяє людизгідно з такою ж процедурою для введення швидні, що здійснює догляд, обрати один з кількох варікості дозування (операції 233 і 234), об'єму дозуантів (1) - послати результати редагування шлявання (операції 235 і 236), фонової швидкості хом натискання певної клавіші на клавіатурі (операції 237 і 238), числа доставок (операції 239 (операція 206), (2) - редагувати результати редаІ240), тривоги низького рівня (операції 241 і 242), гування шляхом натискання іншої клавіші на клаблокування протоколу (операції 243 і 244) та вмивіатурі (операція 207), (3) - ВІДМІНИТИ ВСІ результакання та вимикання ПВЛ (операції 245 і 246) Після ти редагування шляхом натискання ще одної програмування людина, що здійснює догляд, пеклавіші на клавіатурі (операція 208) Якщо людина, реводиться (коло 304) до підменю на фіг 13 що здійснює догляд, обирає відсилання результатів редагування (операцію 206), до насосу 2 відсиЯкщо людина, що здійснює догляд, обирає лається новий протокол (операція 209), і людині, програмування пульсуючого режиму 219, то и прощо здійснює догляд, говориться "до побачення" сять запрограмувати різні параметри протоколу (операція 210) Людина, що здійснює догляд, потім пульсуючого режиму Людину, що здійснює допереводиться в режим телефону або в режим спігляд, просять ввести загальний об'єм (операція лкування з пацієнтом (операція 211), і її з'єднують 247), після чого введений об'єм зчитується, і люз пацієнтом (режим спілкування з пацієнтом) для дину, що здійснює догляд, просять натиснути клаперевірки програмування (операція 212) Після вішу «#» для підтвердження цього об'єму (операперевірки з пацієнтом змін в програмуванні, людиція 248) Людина, що здійснює догляд, діє згідно з на, що здійснює догляд, кладе слухавку віддалетакою ж процедурою для введення часу збільшенного телефону (операція 213), і період програмуня (операції 251 і 252) та загального часу доставки вання закінчується Якщо людина, що здійснює (операції 253 і 254) База 3 потім підраховує загадогляд, обирає редагування редагувань (операція льну швидкість (операція 255) і повторює цю зага207), то людина, що здійснює догляд, переводитьльну швидкість людині, що здійснює догляд (опеся в меню режиму редагування (операція 214), що рація 256), підраховує об'єм перед зменшенням 23 44751 24 (операція 257) і повторює цей об'єм людині, що - відсилання нового протоколу (операція 316), рездійснює догляд, (операція 258), підраховує швиддагування нового протоколу (операція 317) і зникості збільшення і зменшення (операції 259 і 261) щення нового протоколу (операція 318) Якщо обта зчитує їх (операції 260 і 262) Людину, що здійсрано варіант відсилання 316, виконуються операції нює догляд, також просять ввести блокування з 319 до 323, які аналогічні тим, які проводяться, протоколу (операції 263 і 264) та вмикання та виякщо людина, що здійснює догляд, обрала варіант микання ПВЛ (операції 265 і 266) Після програмувідсилання 306 в первинному підменю 305 режиму вання людина, що здійснює догляд, переводиться створення Якщо обрано варіант редагування 317, (коло 304) до підменю на фіг 13 то людина, що здійснює догляд, переводить ся (операція 324) до меню 216 режиму створення Якщо людина, що здійснює догляд, обирає Нарешті, коли обрано варіант 318 режиму знипрограмування режиму КПЗ, то її переводять до щення, то людина, що здійснює догляд, перевопідменю 267 режиму КПЗ В підменю 267 режиму диться (операція 325) до головного меню 60 КПЗ людину, що здійснює догляд, просять обрати режим КПЗ в мл (операція 268) або режим КПЗ в В усіх описаних вище режимах обробки база З мг (операція 269) Якщо людина, що здійснює доможе бути представлена сукупністю ознак, які погляд, обирає режим КПЗ в мл, то и просять ввести легшують дистанційне або місцеве програмування протокол цього режиму, в тому числі безперервну протоколу Наприклад, клавіша «#», може бути швидкість (операції 270 і 271), загальний об'єм використана для введення змін чи вибору Клаві(операції 272 і 273), об'єм порції (операції 274 і ша «*» може бути використана для виходу з режи275), КІЛЬКІСТЬ порцій на годину (операції 276 і му програмування, для повернення від поточної 277), інтервал між порціями (операції 278 і 279), робочої операції, або від оброблюваної частини тривогу низького рівня (операції 280 і 281), блокупараметру до по передньої частини цього парамевання протоколу (операції 282 і 283) та вмикання і тру, або для введення десяткового знаку в залежвимикання ПВЛ (операції 284 і 285) Якщо людина, ності від випадку в ПОСЛІДОВНОСТІ програмування що здійснює догляд, обирає режим КПЗ в мг (опеСистема може бути встановлена так, що вона відрація 269), то людину, що здійснює дог ляд, прохиляє значення за межами діапазону та попересять ввести протокол режиму, в тому числі концеджає про хибні значення Якщо телефонна ЛІНІЯ нтрацію (операції 286 і 287), безперервну зв'язку обладнана очікуванням виклику, то наявшвидкість (операції 288 і 289), загальний об'єм ність вхідного виклику на додатковій лінії очікуван(операції 290 і 291), об'єм порції (операції 292 і ня виклику не примушує ЛІНІЮ поточного зв'язку 293), КІЛЬКІСТЬ порцій на годину (операції 294 і (тобто програмування) перервати зв'язок 295), інтервал між порціями (операції 296 і 297), З посиланнями на фіг 14 буде детально опитривогу низького рівня (операції 298 і 299), блокусано таблицю 327 тривоги за даним винаходом вання протоколу (операції 300 і ЗОЇ) та вмикання Таблиця 327 тривоги може містити багато функцій та вимикання ПВЛ (операції 302 і 303) Після протривоги, у тому числі тривогу 328 "повітря в лінії" грамування людина, що здійснює догляд, пере для лінії 5, що з'єднує насос 2 з пацієнтом, тривогу водиться (коло 304) до підменю на фіг 13 329 непридатної батареї живлення, тривогу 330 помилки в штриховому коді, тривогу 331, що покаЗгідно З фіг 13, після програмування ПОСЛІДОВзує потребу замінити батареї, тривогу 332 відчиНОСТІ ВІДПОВІДНО фіг, 10 та 11, людина, що здійснених дверцят, тривогу 334 розрядженої батареї, нює догляд, переводиться (через коло 304) до тривогу 335 малого об'єму, тривогу 336 несправпервинного підменю 305 режиму створення В пеності, тривогу 337 закупорки, тривогу 338 перевирвинному підменю 305 режиму створення людина, щення напруги, тривогу 339 переривання насосу, що здійснює догляд, може зробити різні варіанти тривогу 340 завершення роботи насосу Всі ці тривибору, у тому числі відсилання нового запрогравоги можуть бути виконані звуками з багатьма різмованого протоколу (операція 306), перегляд ноними чи ідентичними тонами, або візуалізовані за вого запрограмованого протоколу (операція 307), і допомогою лампи 18 тривоги, сукупності ламп або знищення нового запрограмованого протоколу цифрового чи аналогового дисплея Перелічені (операція 308) Якщо людина, що здійснює догляд, вище функції тривоги є приблизними, і в даному обирає відсилання (операцію 306), и повідомлявинаході можуть бути забезпечені ІНШІ функції ють, що новий протокол відіслано до насосу 2, і тривоги Альтернативно, тільки деякі, або навіть потім людині, що здійснює догляд, говориться "до одна з вищенаведених функцій тривоги можуть побачення" (операції 309 і 310), і з'єднання пере бути втілені в даному винаході, в залежності від микається на режим телефону або на режим зв'язконкретного втілення ку з пацієнтом шляхом спілкування (операція 311) Людина, що здійснює догляд, може потім розмовТепер буде описано приклади того, як лампа ляти з пацієнтом для перевірки програмування 18 тривоги і внутрішній звуковий пристрій 12 спра(операція 312), а потім після перевірки покласти цьовують у ВІДПОВІДЬ на різні стани тривоги Лампа трубку (операція 313) Якщо обрано варіант зни18 тривоги може містити кілька ламп, наприклад, щення 308, то людина, що здійснює догляд, перечервоний, жовтий, зелений та інших кольорів світводиться до головного меню 60 (операція 326) лодюди Звуковий пристрій може містити динамік, сирену або подібний пристрій Прикладом стану Якщо обрано варіант перегляду 307, параметтривоги і ВІДПОВІДІ на нього є ситуація, коли телери нового запрограмованого протоколу повідомфонна ЛІНІЯ неналежне з'єднана з базою 3 або ляють людині, що здійснює догляд (операція 314), систему 1 вливання встановлено якимось іншим і и переводять до вторинного підменю 315 режиму хибним способом, тоді червоний і зелений світлостворення, з котрого людина, що здійснює догляд, дюди, які входять до складу лампи 18 тривоги, може зробити кілька варіантів вибору, утому числі 25 44751 26 можуть блимати разом з перервним звуком із звумається на увазі, що даний винахід повністю кового пристрою 12 Якщо хтось спробує отримати включає в себе всі модифікації та зміни цього видоступ до місцевого режиму (тобто з'єднатися з находу в межах формули цього винаходу з урахубазою 3 через місцевий телефон, з'єднаний з місванням еквівалентів цевим портом зв'язку 20) без того, щоб місцева Підписи ДО фігур телефонна ЛІНІЯ була підведена до бази 3, жовтий Фіг З світлодюд може спалахувати разом з перервним 39 - Ласкаво просимо до блоку медичного конзвуком Якщо хтось спробує отримати доступ до тролю програмованої системи «мовна допомога» режимів місцевого, відсилання або лінії (натискан40 - Зараз, будь ласка, введіть ваш код достуням клавіші 13 лінії, місцевої клавіші 14 або клавіпу, ші 15 відсилання) без того, щоб насос 2 був нале41, 55, 5 7 - вірно жним чином підключений до бази 3, то жовтий і 42 - код доступу червоний світлодюди можуть спалахувати разом з 44 - для перегляду поточного протоколу натиперервним звуком Якщо втрачено телефонний сніть 1, зв'язок між віддаленим чи місцевим телефоном і 45 - для редагуванння поточного протоколу базою 3, червоний світлодюд може спалахувати натисніть 2, разом з перервним звуком Нарешті, якщо в базі З 46 - для створення нового протоколу натисніть і/або насосному блоці 2 виникає помилка внутріЗ, шньої системи, також червоний світлодюд може 47 - для розмови з пацієнтом натисніть 4, спалахувати разом з перервним звуком Слід мати 51 - з'єднання перемикається на режим телена увазі, що вищенаведені дії, пов'язані з лампою фону, 18 тривоги і звуковим пристроєм 12, є тільки при52 - розмовляйте з пацієнтом та перевірте близними, і в усіх цих протоколах обробки станів програму, тривоги можуть бути зроблені зміни 53 - покладіть слухавку (трубку) після розмови з пацієнтом, Слід зрозуміти, що описане вище програмування і функції, наведені для фіг 3-14, є тільки 54, 56 - невірно, спробуйте ще раз, прикладами того, як людина, що здійснює догляд, і 58 - невірно, зверніться до Вашого представбазовий блок 3 можуть взаємодіяти через відданика допомоги вдома, лений чи місцевий клавішний телефон або подіб59 - покладіть слухавку, ний пристрій приймання-передавання Тому для 60- ГОЛОВНЕ МЕНЮ дистанційного програмування в даному винаході Фіг 4 можуть бути розроблені і виконані додаткові або 62 - для вводу нового провідного коду доступу альтернативні операції і процедури ВІДПОВІДНО, натисніть 1 ТІЛЬКИ деяким з вищенаведених операцій необхід63 - введіть існуючий провідний код доступу но бути обов'язково включеними у втілення даного 64 - введіть нові 5 цифр провідного коду довинаходу, операції можуть про водитись іншим ступу чином, людина, що здійснює догляд, може керува65 - новий провідний код доступу готовий ти більшим або меншим числом параметрів прото66 - натисніть клавішу фунтів для прийняття колу, можуть бути обрані і різноманітні режими 67 - поверніться до меню кодів доступу роботи (тобто ВІДМІННІ від безперервного, перерв68 - для вводу нового коду доступу користуваного І Т П ) ча натисніть 2 Більше того, даний винахід може бути викори69 - введіть нові 4 цифри коду користувача станий в багатьох конкретних застосуваннях В 70 - вже є описаному тут приблизному втіленні даний винахід 71 - вже є, спробуйте ще використовується для керування і програмування 72 - новий код доступу користувача готовий протоколу насосу вливання Існує багато сфер 73 - натисніть клавішу фунтів для прийняття застосування вливання, для яких може використо74 - поверніться до меню кодів доступу вуватись даний винахід, і ці сфери можуть включа75 - для запиту кодів доступу користувача нати внутрішньовенні амбулаторії, інсулінові насоси, тисніть З лікарняні насоси, кишкові насоси, кров'яні насоси, 76 - це коди доступу користувача ( ) внутрішньоаортні насоси, підшкірні насоси, і спин77 - першим кодом доступу користувача є номозкові насоси Також існують і ІНШІ медичні ( ) застосування, де даний вина хід може бути вико78 - наступним кодом доступу користувача є ристано для віддаленого програмування, а в рівній ( ), примітка (повторювати, поки не буде покамірі й інших функцій, що описані вище, у тому чисзано всі) лі використання з вентиляторами (для рівня кисню 79 - поверніться до меню кодів доступу в крові), з респіраторним обладнанням, приладами 80 - для знищення кодів доступу користувача ЕКГ, аналізаторами газів в крові, ентеральними натисніть 4 насосами (наприклад, для вливання в шлунок), 81 - для знищення конкретних кодів доступу моніторами вмісту глюкози в крові, діалітичним користувача натисніть 1 обладнанням, пристроями для промивання від 82 - введіть код доступу користувача, що має критих ран та урологічним обладнанням бути видалений Тому спеціалістам повинно бути зрозуміло, що 83 - код доступу користувача, що має бути виу пристрої та способі за даним винаходом можуть далений, є ( ) бути зроблені різні модифікації та зміни без відхи84 - натисніть клавішу фунтів для прийняття лення від духу та обсягу винаходу Таким чином, 85 - поверніться до меню кодів доступу 28 27 44751 86-для знищення всіх кодів доступу користува( ) ча натисніть 1 141, 157 - КІЛЬКІСТЬ невдалих порцій дорівнює 87 - ви збираєтесь знищити всі коди доступу ( ) користувача, натисніть клавішу фунтів для прийн142, 158 - КІЛЬКІСТЬ влитих порцій дорівнює яття ( ) 88 - поверніться до меню кодів доступу Фіг 7 89 - для виходу натисніть 5 163 - меню режиму виходу 90 - поверніться до меню кодів доступу 164, 165, 166 - див ВІДПОВІДНО 91, 94, 95 Фіг 5 168-див 100 91 - безперервний режим 169 - ввести нову швидкість або натиснути фунти для прийняття 92 - перервний режим 170 - нова швидкість дорівнює ( ) мл/год, 93 - пульсуючий режим натиснути фунти для прийняття 94 - режим КПЗ в мл 171, 183-див 135 95 - режим КПЗ в мг 172, 184 - ввести нову безперервну швидкість і 96 106, 119, 131, 146 - протокол заблокований натиснути фунти для прийняття або ні 173, 185 - нова безперервна швидкість дорів97 107, 120, 132, 147 - систему ПВЛ включено нює ( ) мл/год або ні 174 - поточний об'єм порції дорівнює ( ) мл 98 108, 121, 133, 148 - тривалість часу скла186 - поточний об'єм порції дорівнює ( ) мг дає ( ) годин, ( ) хвилин і ( ) секунд 175, 187 - ввести новий об'єм порції або нати99 - запрограмована швидкість дорівнює ( ) снути фунти для прийняття мл/год 176 - новий об'єм порції дорівнює ( ) мл, на100 - поточна швидкість дорівнює ( ) мл/год тиснути фунти для прийняття 101 - об'єм, що має бути влито, дорівнює ( ) Фіг 8 мл 178, 190 - ввести нову КІЛЬКІСТЬ порцій на го102, 112, 125, 137 - об'єм, що вже влито, дорідину або натиснути фунти для прийняття внює ( ) мл 179, 191 - нова КІЛЬКІСТЬ порцій на годину 109 - запрограмована швидкість дозування ( ), натиснути фунти для прийняття дорівнює ( ) мл/год 180, 192 - поточний інтервал порції дорівнює 110 - поточна швидкість дозування дорівнює ( ) год, ( ) хвилин ( ) мл/год 181, 193 - ввести новий інтервал порції або 111 - об'єм дозування дорівнює ( ) мл натиснути фунти для прийняття 122 - запрограмована базова швидкість дорівнює ( ) мл/год 182, 194 - новий інтервал порції дорівнює ( ) год, ( ) хвилин, натиснути фунти для прийняття 123 - поточна базова швидкість дорівнює ( ) мл/год Фіг 9 195, 205 - під меню 1, 2 режиму редагування 124 - об'єм перед зменшенням пульсації дорівнює ( ) мл 196, 206 - для відсилання натиснути 1 197 - для перегляду натиснути 2 135 - поточна безперервна швидкість дорівнює 198, 208 - для знищення натиснути З ( ) мл/год 199, 209 - відіслати новий протокол до насосу 136 - об'єм, що має бути влито, дорівнює ( ) 200, 210 - до побачення мл 201, 211 - з'єднання перемикається на теле149 - концентрація дорівнює ( ) мг/мл фонний режим 150 - запрограмована безперервна швидкість дорівнює ( ) мг/год 202, 212 - розмовляти з пацієнтом та перевірити програму 151 - поточна безперервна швидкість дорівнює ( ) мг/год 203, 213 - покласти слухавку після розмови з пацієнтом 152 - КІЛЬКІСТЬ мг, що потрібно влити, дорівнює 204 - повідомити нові параметри програми без С ) мг номеру праворуч, 215 - перейти до головного меФіг 6 ню 103, 116, 128, 143, 159 - тривога малого об'єму 205 - підменю 2 режиму редагування при ( )мл 214 - перейти до меню режиму редагування 104, 117, 129, 144, 160 - остання тривога ФігЮ 1056 118, 130, 145, 161 - перейти до головного 216 - меню режиму створення меню»> 217 - для безперервного режиму натиснути 1 113 - фонова швидкість дорівнює ( ) мг/год 218 - для перервного режиму натиснути 2 114 - години Q дорівнюють ( ) год 219 - для пульсуючого режиму натиснути З 115 - КІЛЬКІСТЬ доз дорівнює ( ) 220 - для режиму КПЗ натиснути 4 126 - швидкість, що збільшується, дорівнює 221 - ввести швидкість (0,1 ЗООмл/год) ( ) мг/год 222 - швидкість дорівнює ( ) мл/год, натис127 - швидкість, що зменшується, дорівнює нути фунти для прийняття ( ) мг/год 223-ввести об'єм (0,1 6500мл) 138 - об'єм порції дорівнює ( ) мл 224 - об'єм, що треба влити, дорівнює ( ) 139 - інтервал порції дорівнює ( ) год, ( ) мл, натиснути фунти для прийняття хв 225 - ввести тривогу малого об'єму 140, 156 - КІЛЬКІСТЬ порцій на годину дорівнює 29 44751 ЗО (0,0 6500мл) (00 30 168 00) 226 - тривога малого об'єму дорівнює ( ) мл, 254 - загальний час доставки дорівнює ( ) натиснути фунти для прийняття год, ( ) хв, натиснути фунти для прийняття 231 - ввести години Q (1 168 год) 255 - розрахувати базову швидкість 232 - години Q дорівнюють ( ) год, натис256 - базова швидкість дорівнює ( ) мл/год нути фунти для прийняття 257 - розрахувати об'єм перед зменшенням пульсації 233 ввести швидкість дозування (1,0 ЗООмл/год) 258 - об'єм перед зменшенням пульсації дорівнює ( ) мл 234 - швидкість дозування дорівнює ( ) мл/год, натиснути фунти для прийняття 259 - розрахувати швидкість перед збільшенням пульсації 235 - ввести об'єм дози (0,16500мл) 236 - об'єм дози дорівнює ( ) мл, натиснути 260 - швидкість перед збільшенням пульсації дорівнює( ) мл/год фунти для прийняття 247 - ввести загальний об'єм (6 6500мл) 275 - об'єм порції дорівнює ( ) мл, натиснути 248 - загальний об'єм дорівнює ( ) мл, натифунти для прийняття снути фунти для прийняття 276, 294 - ввести КІЛЬКІСТЬ порцій на годину (1 15) 249 - ввести швидкість пульсації при збільшенні (0,1 Охв 24год) 277, 295 - КІЛЬКІСТЬ порцій на годину дорівнює ( ), натиснути фунти для прийняття 250 - швидкість пульсації при збільшенні дорівнює ( ) год, ( ) хв, натиснутої фунти для 278, 296 - ввести інтервал порції (00 04 24 00) прийняття 279, 297 - інтервал порції дорівнює ( ), натиснути фунти для прийняття 251 - ввести швидкість пульсації при зменшенні (0,1 Охв 24год) 280 - ввести тривого низького рівня при 252 - швидкість пульсації при зменшенні дорі(0,0 6500мл) внює ( ) год, ( ) хв, натиснути фунти для при281 - тривога низького рівня дорівнює ( ), йняття натиснути фунти для прийняття 267 - меню режиму КПЗ 292 - ввести об'єм порції (0, 0,1 2550,0мг) 268 - для режиму КПЗ в мл натиснути 1 293 - об'єм порції дорівнює ( ), натиснути 269 - для режиму КПЗ в мг натиснути 2 фунти для прийняття 270 ввести безперервну швидкість Фіг 12 (0,0 ЗООмл/год) 244, 264, 283, 301 - протокол (заблокований) 271 - безперервна швидкість дорівнює ( ) або (деблокований), натиснути фунти для прийняття мл/год, натиснути фунти для прийняття 272, 290 - ввести загальний об'єм 245, 265, 284, 302 - натиснути 1 для вмикання (0,01 6500мл) тривоги ПВЛ, 2 — для вимикання тривоги ПВЛ 273 - загальний об'єм дорівнює ( ) мл, нати246, 266, 285, 303 - тривогу ПВЛ включено, снути фунти для прийняття тривогу ПВЛ виключено, натиснути фунти для прийняття 286 - ввести концентрацію (0,1, 0,2, 0,5 & 1 100) 261 - розрахувати швидкість при зменшенні 287 - концентрація дорівнює ( ), натиснути 262 - швидкість при зменшенні дорівнює ( ) фунти для прийняття мл/год, натиснути фунти для прийняття 288 ввести безперервну швидкість 263, 282, 300 - натиснути 1 для блокування, 2 (0,0 990,0мг/год) для деблокування 289 - безперервна швидкість дорівнює ( ) 298 - ввести тривого низького рівня при (0,0 6500мл) мг/год, натиснути фунти для прийняття 299 - тривога низького рівня дорівнює ( ), Фіг 11 227, 233 - натиснути 1 для блокування, 2 - для натиснути фунти для прийняття деблокування Фіг 13 228 - протокол (заблокований) або (деблоко305 - первинне підменю режиму створення ваний), натиснути фунти для прийняття 306, 316 - для відсилання натиснути 1 307 - для перегляду натиснути 2 229 - натиснути 1 для вмикання тривоги ПВЛ, 2 - для вимикання тривоги ПВЛ 308, 318 - для знищення натиснути З 230 - тривогу ПВЛ включено, тривогу ПВЛ ви309, 319 - відіслати новий протокол до насосу ключено, натиснути фунти для прийняття 310, 320 - до побачення 237 - ввести фонову швидкість (0, 311, 321 - з'єднання перемикається на теле0,1 ЗООмл/год) фонний режим 238 - фонова швидкість дорівнює ( ) мл/год, 312, 322 - розмовляти з пацієнтом та перевірити програму натиснути фунти для прийняття 239 - ввести КІЛЬКІСТЬ доставок (1 168) 313, 323 - покласти слухавку Після розмови з 240 - КІЛЬКІСТЬ доставок дорівнює ( _), натиспацієнтом нути фунти для прийняття 315 - вторинне підменю режиму створення 241 - ввести тривогу малого об'єму 317 - для редагування натиснути 2 (0,0 6500мл) 324 - перейти до меню режиму програмування 242 - тривога малого об'єму дорівнює ( ) мл, 325, 326 - перейти до головного меню натиснути фунти для прийняття Фіг 14 253 - ввести загальний час доставки 327 - таблиця тривог 31 328- повітря в лінії 329- непридатна батарея 330- помилка в штрих - коді 331 - замінити батарею 332- відчинено дверцята 333 - закінчення програми 334 - батарея розрядилася 23 Фіг. І шюшіети олгка 44751 335 336 337 338 339 340 32 - малий об'єм - несправність (1 - 25) - закупорення - надлишкова напруга - зупинка насосу - завершення роботи насосу 33 34 44751 КЬЖі РЗИИ» ПЕРЕТЯНЕТ 173 190 179 191 180 192 193 194 182 Л95 198 197 ПЕРЕЙТИ ДО 199 200 шовного 205 207 201 TZTZTJ 202 209 203 210 211 212 Иг. 7 213 214 215 35 36 44751 305 г Фіг. ІЗ з27 ; 328 335 329 336 337 331 338 332 339 333 340 334 Фіг. 14 37 44751 38 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
