Спосіб підвищення термоопору будконструкцій (стін)

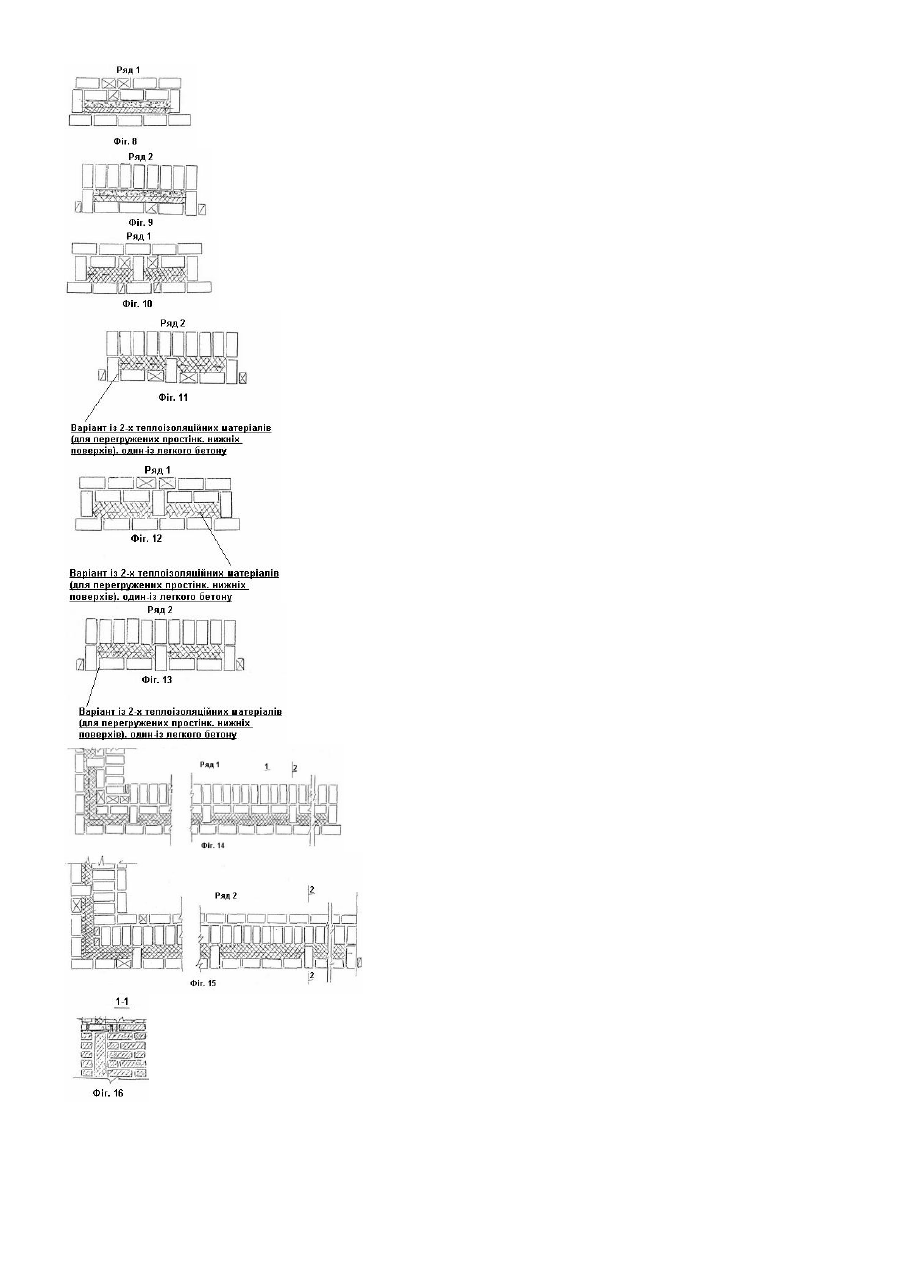

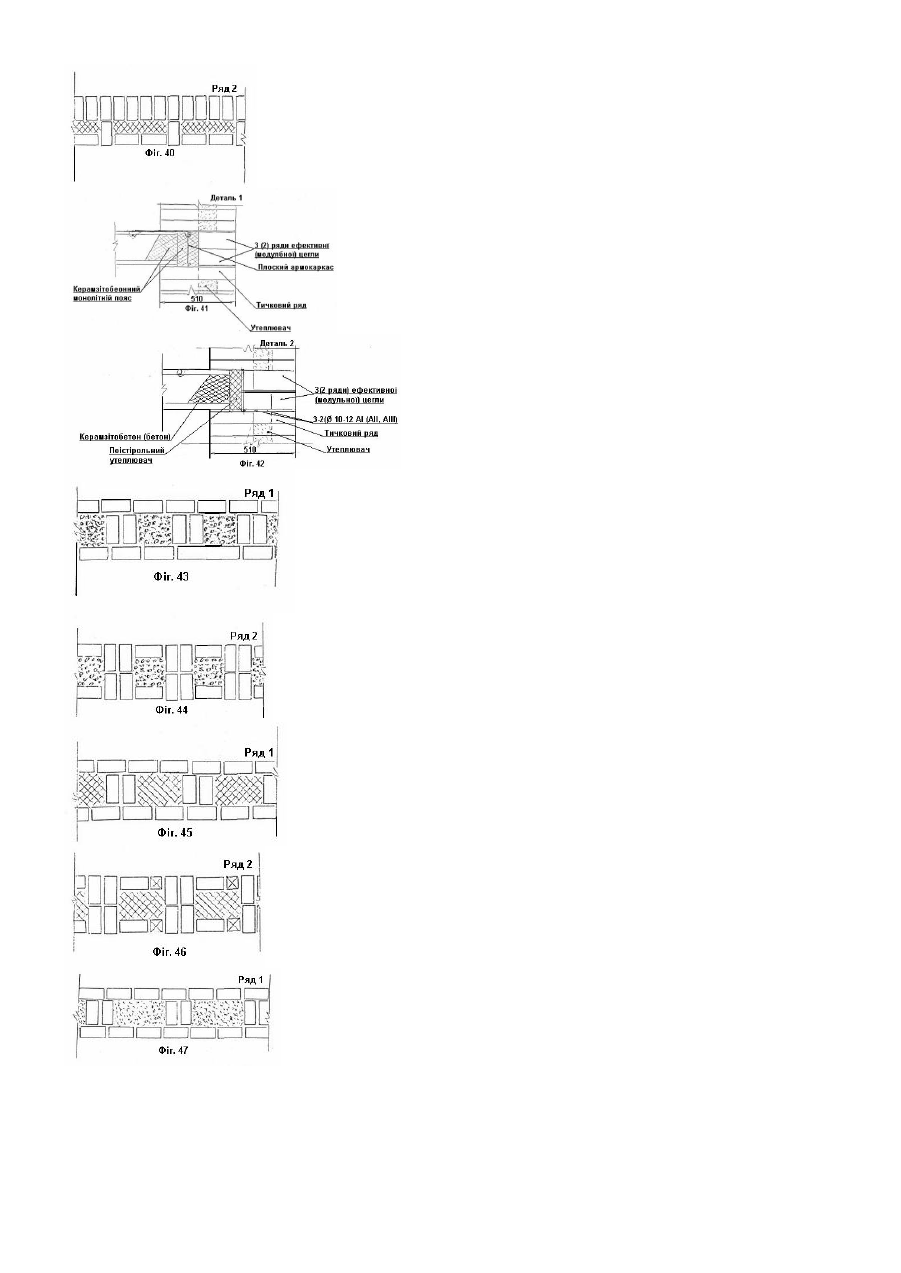

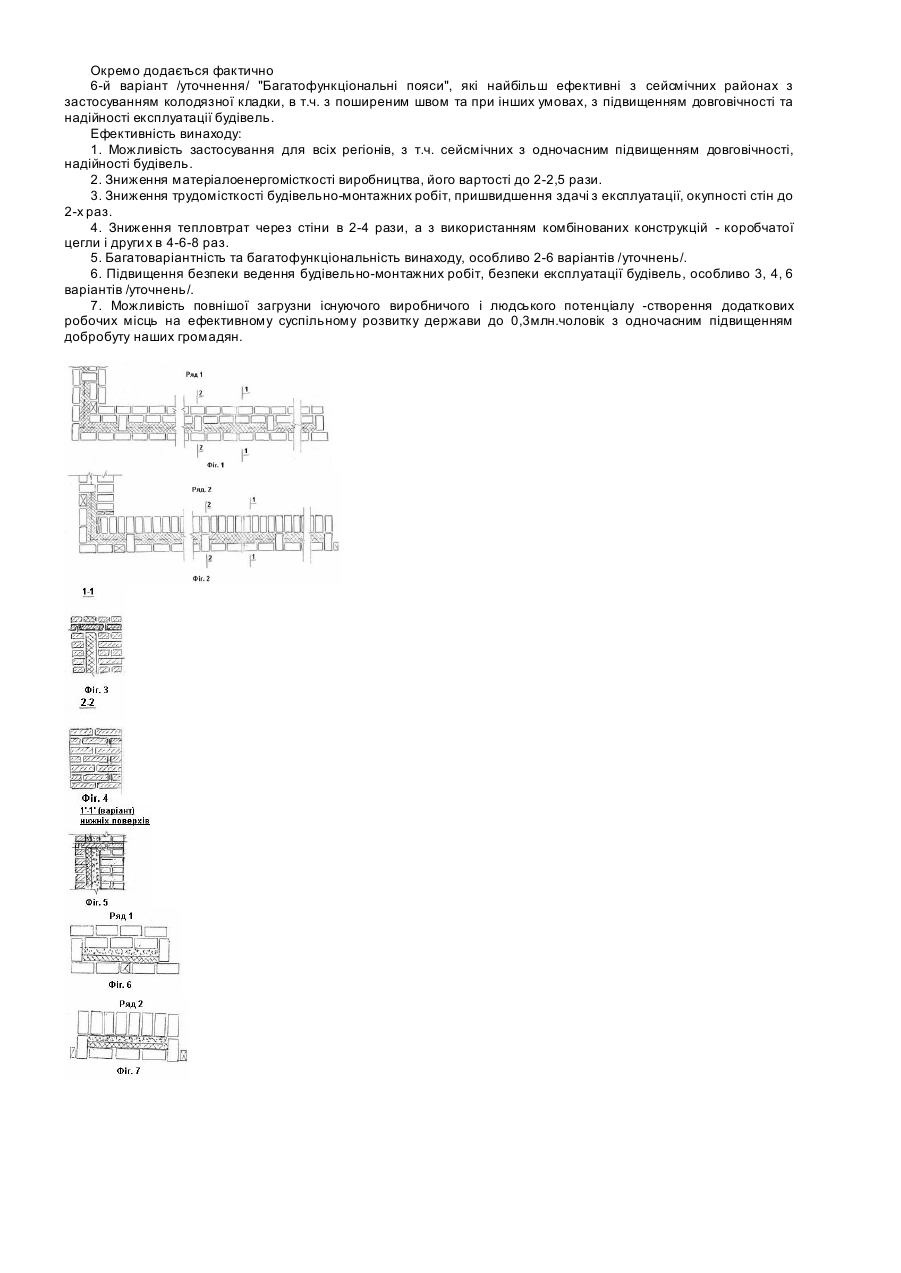

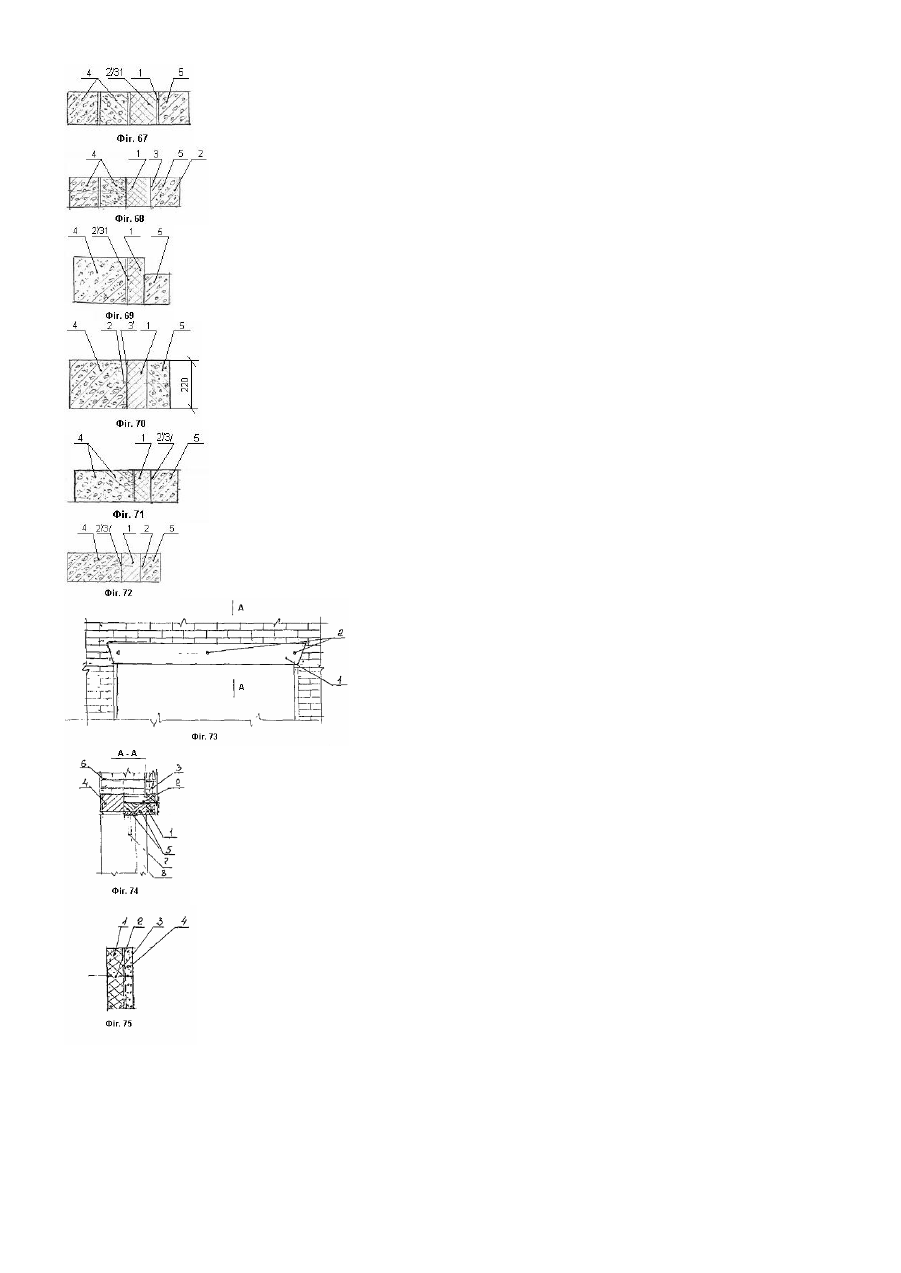

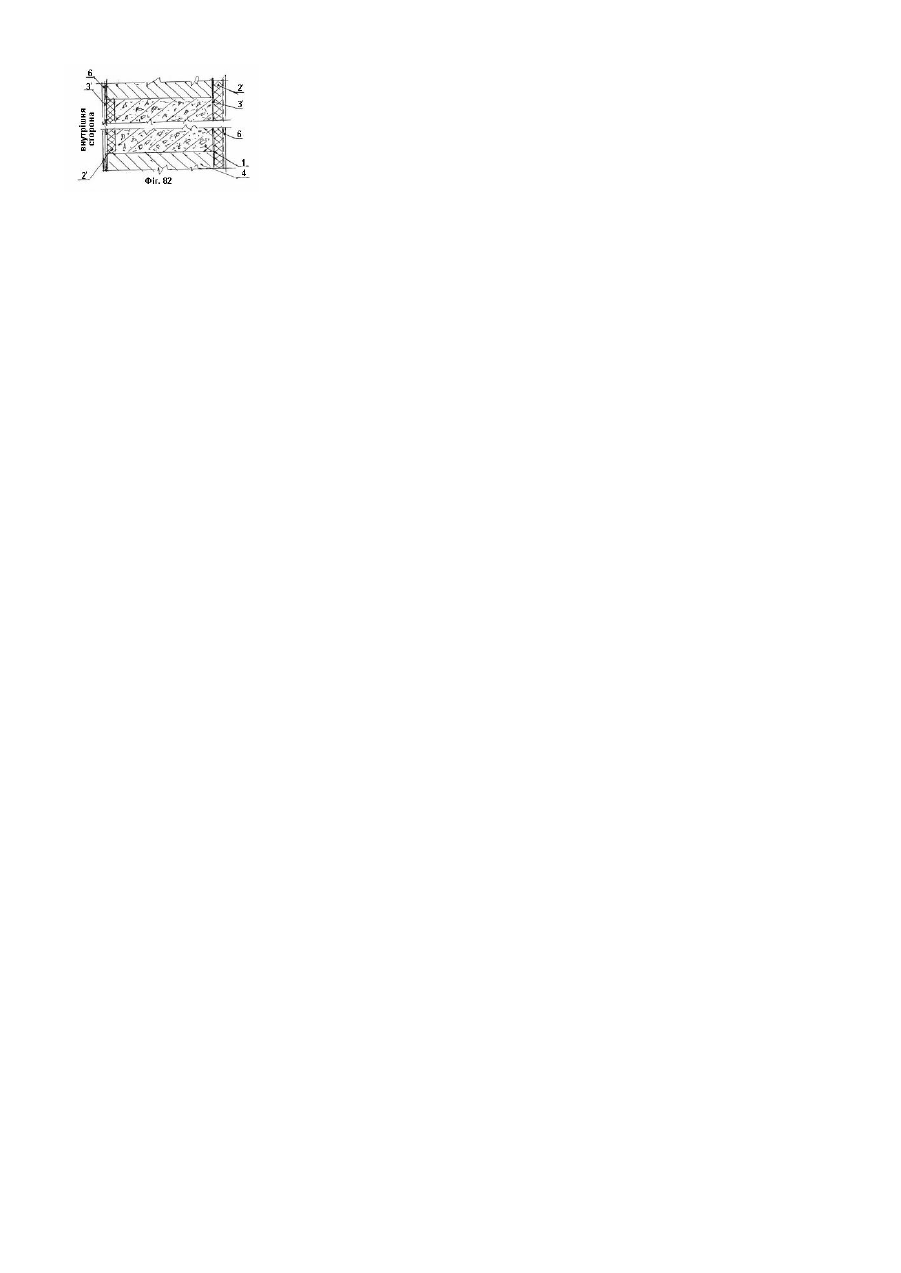

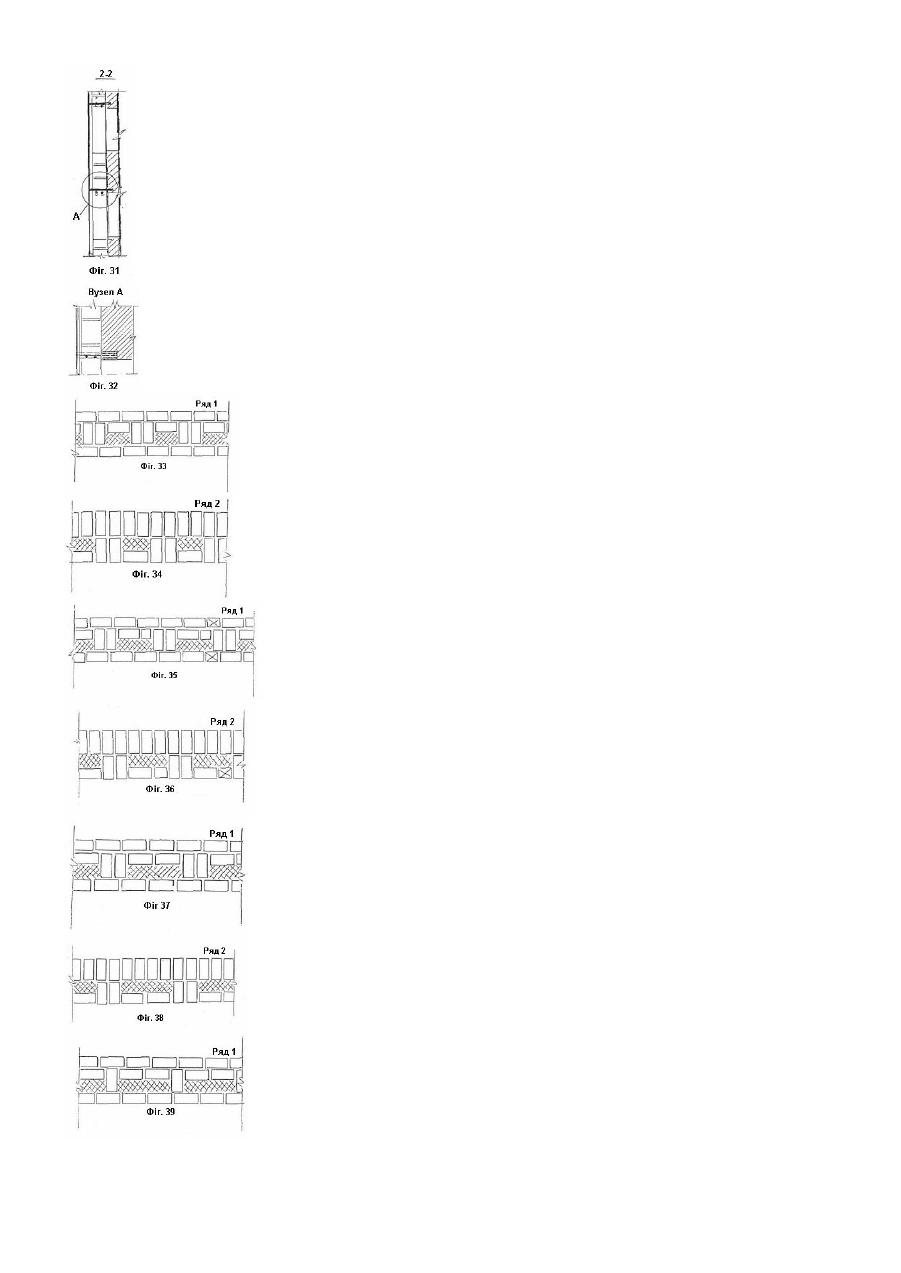

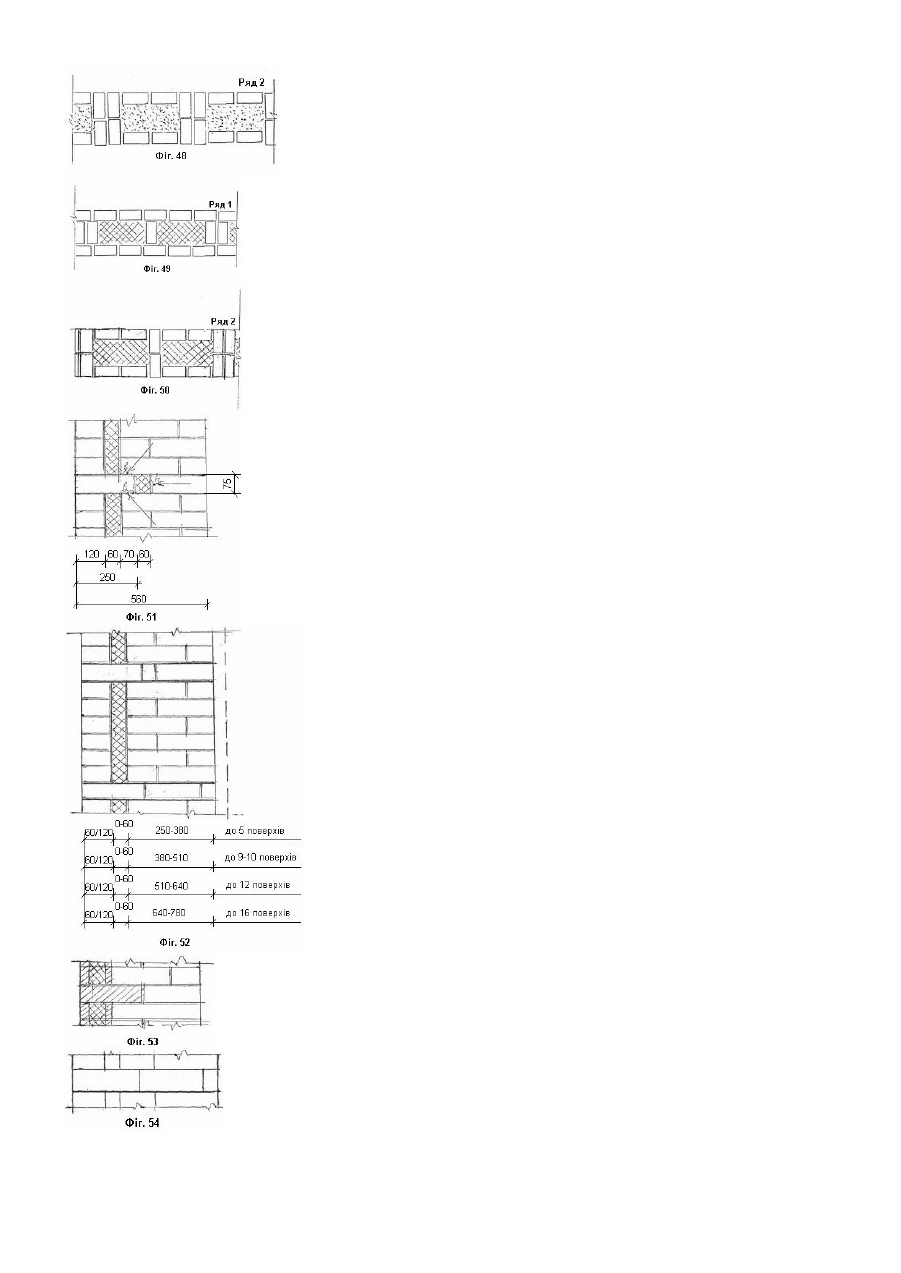

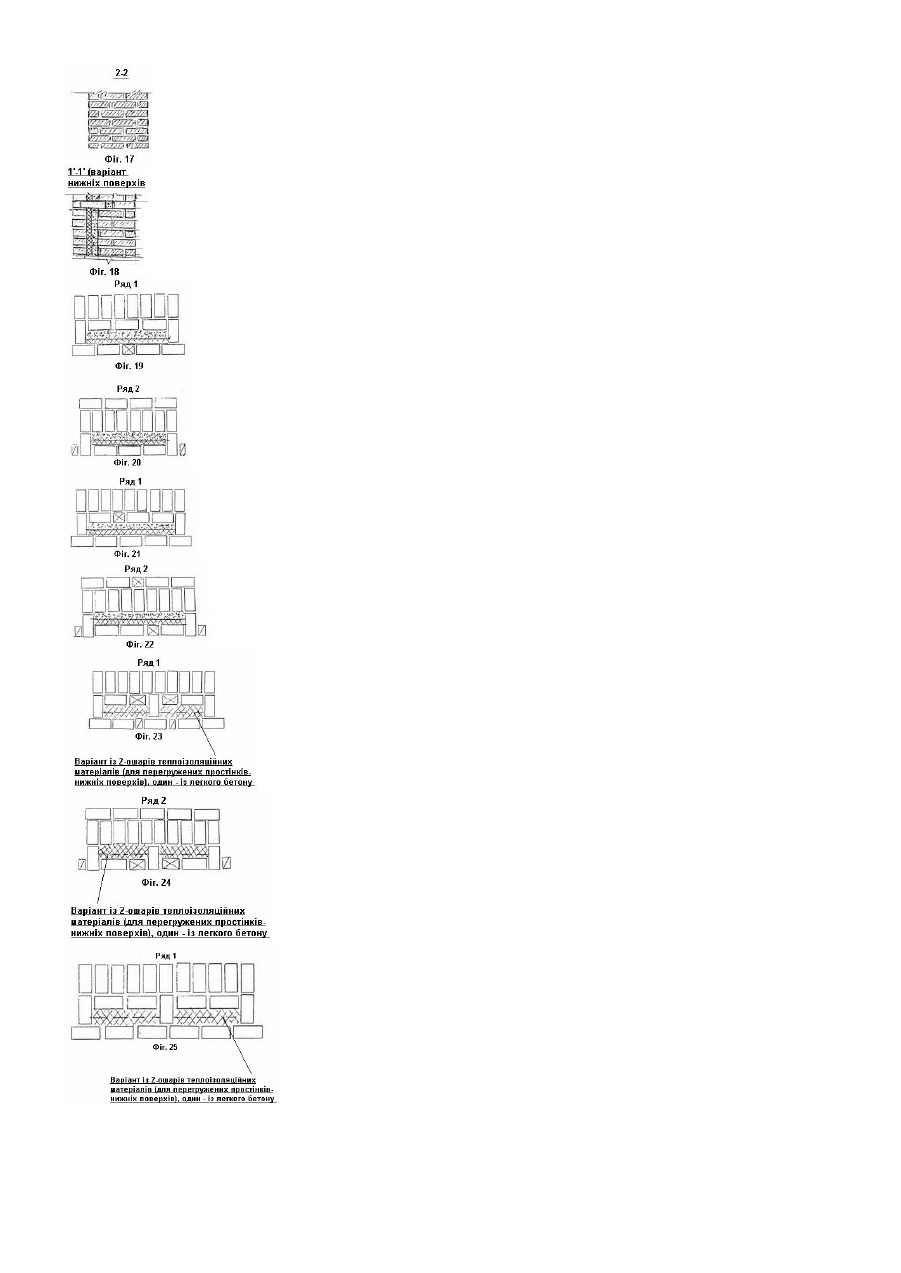

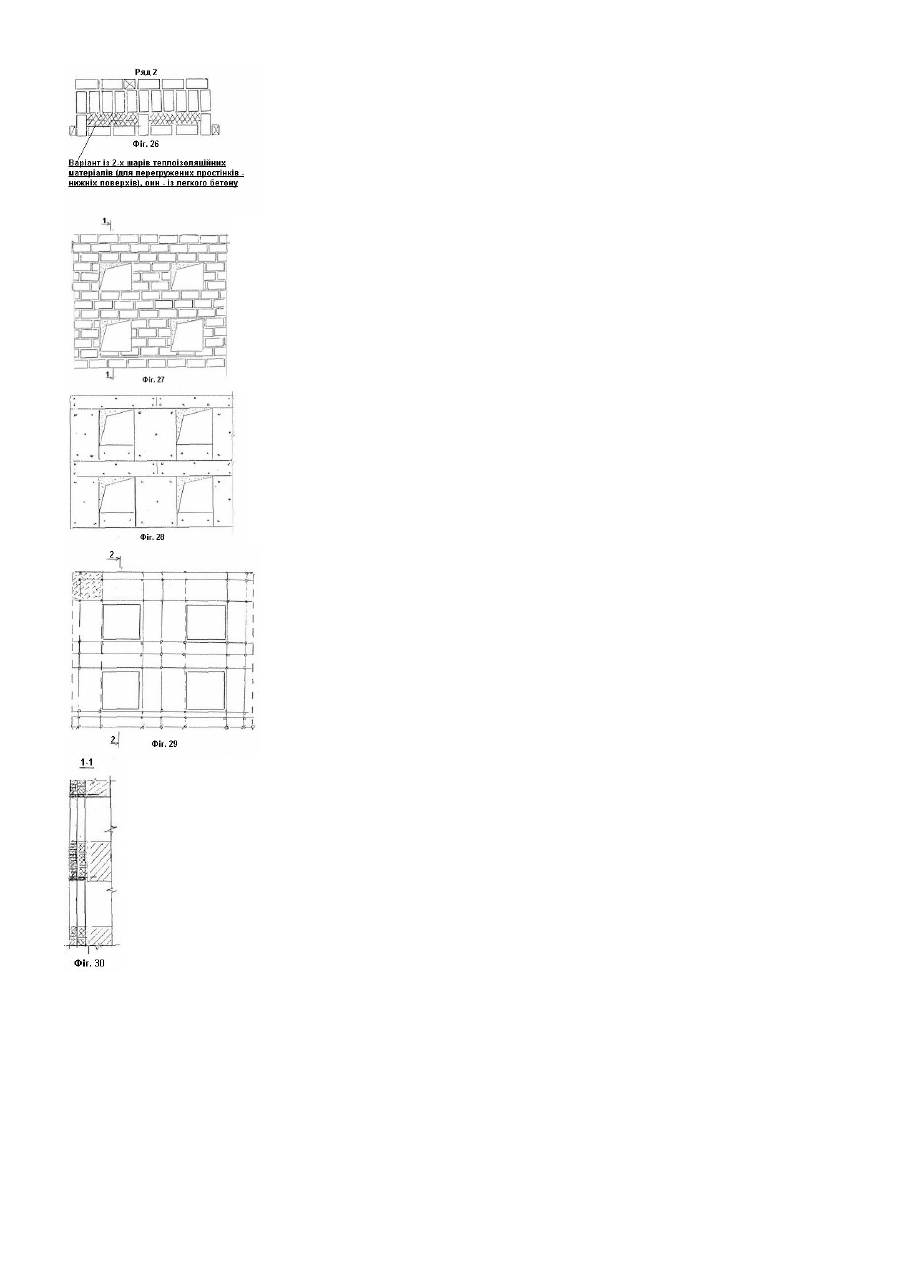

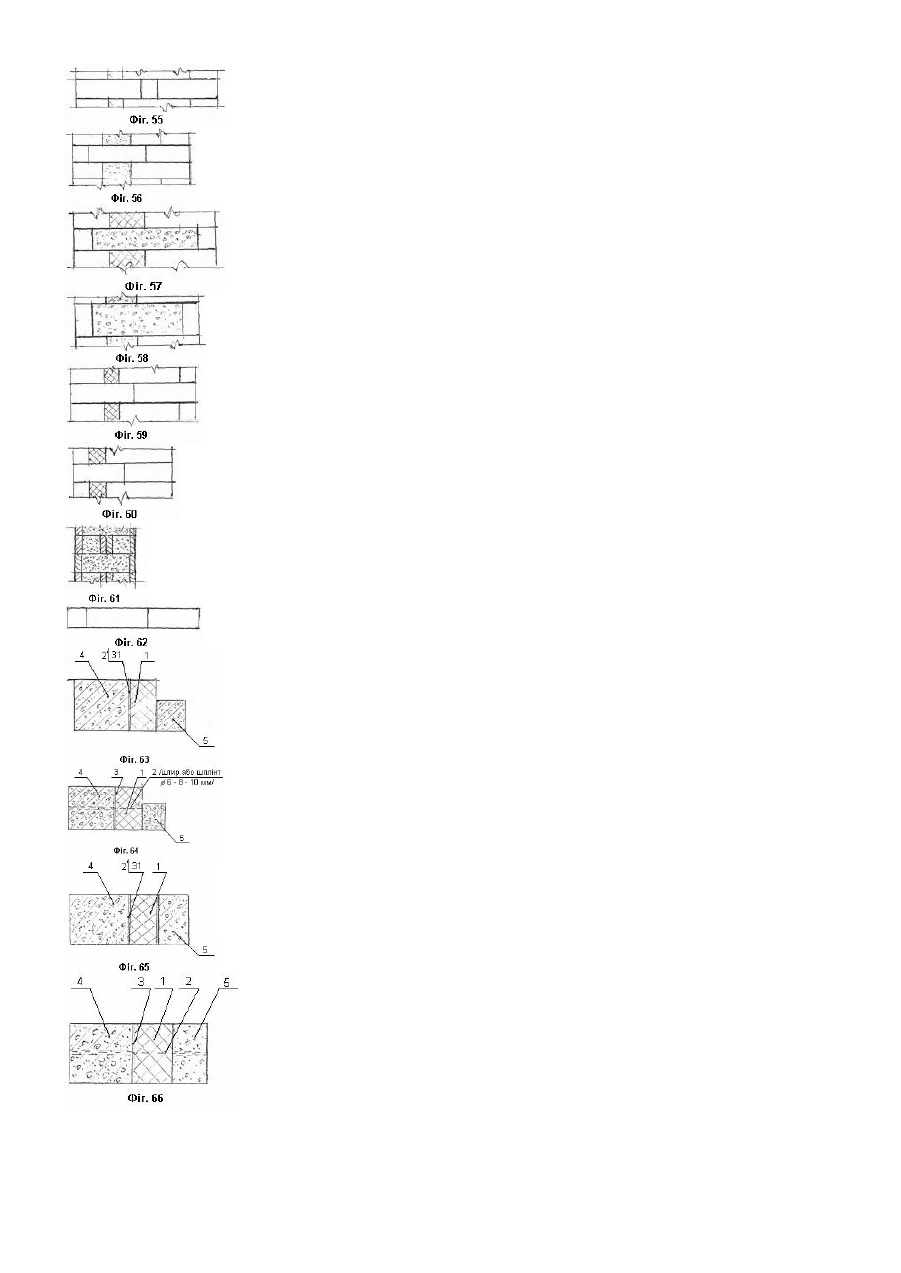

Винахід відноситься до промисловості будівельних матеріалів і будівництва, реконструкції цивільних і виробничих будівель і призначений для спорудження зовнішніх стін будівель і споруд від одного до 16-ти поверхів. Відомий спосіб підвищення термостійкості будконструкцій при допомозі будівельного блоку, що включає густоти розташовані вздовж ложка, двохступеневі симетрично або асиметрично розташовані виступи (авторське свідоцтво СРСВ №1520215 від 10.11.87р., опубл.07.11.89р. (прототип 1), причому перша ступінь утворює на стику порожнину для утеплювача, глибина котрої рівна довжині центральної порожнини, а друга - порожнина для розчину. Недоліком даної конструкції є необхідність створення спеціальної технології для виго товлення вищезгаданого будівельного блоку, а також складність укладки таких блоків. Більш досконалим рішенням до "технології ефективної кладки стін з колодязними (ячейковими) пустотами"..є "Рекомендації...Київ-ЗНДІЕПа") ч, 1 "Теплофизические и конструктивные рекомендации", М.Київ, 1993, шифр 466.93-94 (прототип 2). Вони передбачають лише ефективну полегшену кладку для корегування типових проектів з розробкою прикладів не несучих стін до 5-ти поверхів; не розроблені горизонтальні діафрагми, приклади несучих стін в січенні, з горизонтальними діафрагмами, а також кладка стін з поширеним швом; не досліджено: вплив на загальну термостійкість будконструкцій швидкотепловтратних окремих ділянок стін, можливість застосування в сейсмічних районах. Іншим аналогічним рішенням є серія 2-120-8,що розроблена "Лен ЗНИИЭП" і затверджена 01.06.88 наказом №127 від 10.05.88 Держком-архітектури колишнього СРСР (стала відома на Україні лише в 98р.-для автора -в 2001р. після затвердження автором Князюк М.Д. ТУУ 13642645.005-95 "Технологія підвищення термостійкості будконструк цій" від 1.П.95р. в Держстандарті України) В серії вказано, що з'єднання зовнішньої стінки із цегли товщиною 120мм з внутрішньою стінкою (із цегли або легкобетонних або ячеїстобетониих каменів, по розрахунку) для полегшеної кладки з поширеним швом 50мм ,що заповнений ефективним утеплювачем, відбувається прокладними рядами цеглині (без деталей, кроку рядів). Другими недоліками даної конструкції (рішень) є: 1) Застосування полегшеної кладки тільки до 5-ти поверхів. 2) Застосування її тільки для несейсмічних районів (не враховані сейсмічні вимоги, крім вертикальних діафрагм, повинні бути горизонтальні термостійкі пояси, перемички і готові неповномірні цеглини для перев'язки і т.п.), 3) Серією передбачена конструкція, як полегшена кладка, а не для підвищення термоопору стін в 2 рази згідно норм від 93р.(тобто за новим призначенням). 4) Не передбачені горизонтальні діафрагми 1 тичковим рядом цегли або інші рішення. 5) Не досліджено роль горизонтальних діафрагм, як для міцності (їх крок, конструкція), так і термостійкості, необхідність їх однорідності (без ослаблень теплоізоляційним матеріалом); 6) Не враховано технологічний рівень підрядних організацій; 7) Не має економічного обґрунтування, ефективності зниження тепловтрат. 8) Не вказано на необхідність постановки будинкових або попід'їздних приладів обліку і регулювання енергоресурсів, зокрема теплової енергії. 9) Не досліджено вплив на термоопір стін окремих їх швидкотепловтратних ділянок, зокрема швів, бетонних, з (бетонних, металічних вкраплин) перемичок, поясів, балок, стійок, опор плит, балконів і т.п. (; вдосконалення конструкції цегол з застосуванням неповномірних коробчатих цеглин, блоків. Найближчими по технології (технічній) суті є "Будівельна конструкція" (патент України №24161А опублік. бюл. №5, 1998р.(прототип 3); "Будівельна конструкція для кладки стін з перев'язкою швів (патент України №37460 А. опубл. бюл. №4 15.05.2001р.(прототип 4) та "Способи підвищення термоопору будконструкцій "патент України 44671А,опубл. бюл. №2, 2002 (прототип 5) (всі під авторством Князюк М.Д.). Відомий спосіб (прототип 3) підвищення термостійкості будконструкцій при допомозі “будівельної конструкції” для кладки стін з перев'язкою швів, що складається з двох повздовжніх стінок товщиною в половину цегли кожна, або одна (зовнішня) в половину цегли, друга (внутрішня) -в одну цеглу чи 1,5 (2; 2,5) цегли, або зовнішня в 1,5-2 цегли, друга внутрішня -в 1/4,1/2 цегли, із 80мм ефективних гіпсоплит (300х800мм) і стіни розміщені між собою на віддалі 50-60 (140) (270)-мм, причому повздовжні стіни з'єднуються між собою поперечними стіночками в половину цегли, або в одну цеглу, а колодязі, що утворились між повздовжніми і поперечними стінками, заповнені теплоізоляційними матеріалами, наприклад, мінералізованою тирсою або мінералізованим терміттям, або шлаковим гравієм Бурштинської ДРЕС. Недоліками перших трьох винаходів (прототипи 3, 4, 5) є те, що в них не повністю уточнені і досліджені горихонтальні діафрагми для колодязної кладки стін, вплив швидковтратних ділянок стін, зокрема бетонних, залізобетонних та металічних вкраплин (перемичок, поясів, балок, плит перекриття ,балконів), швів кладки та інших на загальну термостійкість стін з прорізами, а також можливість застосування і отримання доборних цеглин, коробчатої цегли; ефективність застосування лицевої цегли,)в т.ч. неповномірних цеглин (з захистом (консервацією) поверхонь стін. При цьому перший і другий (прототип 3, 4) з них - тільки для будівель висотою до 9 поверхів, причому прототип 4 з багатошаровими теплоізоляторами, в т.ч. об'ємними. Третій винахід (прототип 5) підходить, переважно для існуючих будівель і для нових будівель - з внутрішньої сторони. Технічна задача: 1) створення способу підвищення термостійкості зовнішніх огороджувальних будконструкцій, зокрема стін з оптимальними теплостійкими конструкціями, які вирішували б проблему енергозбереження, підвищення теплотехнічних характеристик стін будівель, зменшення втрат тепла на внутрібудинкових тепломережах і експлуатаційних витрат із-за нарахування лічильної, регулюючої арматури; оптимального (в т.ч. локального, автономного) способу опалення, конструкцій прорізів, підвищення термостійкості швидкотепловтратних ділянок стін; 2) можливість зниження вартості робіт із-за застосування місцевих дешеви х відходів виробництва для теплоізоляційних матеріалів, для прикладу, мінералізованих тирси і терміття g =160-200кг/м 3, шлакового гравію Бурштинської ДРЕС (в т.ч. фракцій 10-20мм/або в комбінації з іншими теплоізоляційними матеріалами; 3) можливості застосування способу і конструкції для всіх регіонів, в т.ч. сейсмічних висотою від 1 до 16 поверхів; 4) можливості зниження вартості трудомісткості, матеріаломісткості робіт, підвищення привабливості, безпеки БМР із-за застосування лицевих цеглин або керамічних каменів, а також неповномірних цеглин або коробчатої цегли. В один або більше кольорів з гідрофобізацією (захистом) зовнішніх поверхонь або без неї. 5) повнішої загрузки мулярів, одночасне виконання стін з підвищенням теормоопору стін в 2 рази. Поставлена технічна задача вирішується будівельною конструкцією стін різних товщин, із різних матеріалів (бетону, легкого бетону, цегли і інших) з ячейковими пустотами, що заповнені теплоізоляційними матеріалами, з додатковим влаштуванням горизонтальних діафрагм по висоті стіни чи фундаменту або без них (переважно, для малоповерхових будівель, самонесучих стін, несейсмічних районів); причому для будівель висотою 6-16 поверхів, рідше висотою в 1-5 поверхів, згідно теплотехнічних та конструктивних розрахунків застосовують кладку з поширеним швом до 40-70мм, який заповнюється ефективним тепло ізоляційним, переважно малотеплопровідним. Запропонований спосіб і конструкція по винаходу можуть бути застосовані для стін нових будівель висотою в 1-5 поверхів, 1-9 та 1-16 при певних умовах, а для існуючи х будівель висотою в 1-16 поверхи тільки згідно теплотехнічних розрахунків і безпеки експлуатації. Для будинків висотою більше 3-х поверхів (для несучих стін) обов'язкове уточнення (погодження) конструктивних рішень (для нових будівель) автором проекту з точки зору міцності і надійності експлуатації, враховуючи різні фактори, що ведуть до зниження несучої здатності (в т.ч. те хнологічний рівень підрядних організацій, вимоги сейсмічності, вплив вібрацій від транспорту, обладнання та інші). Внаслідок застосування запропонованого винаходу термостійкість стін збільшується в 2 рази, а стін із коробчатої цегли, керамічних блоків, бетонних і легкобетонних скорлуп в 2-8 раз, тобто зменшуються експлуатаційні витрати на теплову енергію на 25-90% (при умові одночасно підвищення термоопору прорізів в 2,5-3 рази). Запропонований спосіб при допомозі ефективної будівельної конструкції складається із 2-х повздовжніх стінок товщиною в півцегли (чи четверть цегли) кожна; або одна (зовнішня) в півцегли чи четверть цегли, друга (внутрішня) в пів цегли чи одну цеглу, чи 1,5; 2/2, 5; 3 (цегли або зовнішня -в 1,1,5-2/2, 5-3) цегли, друга вн утрішня в 1/4 цегли, 1/2 цегли, із ефективних гіпсоплит. (Фіг.1-26, 33-40) Стінки розміщені одна від одної на віддалі 40-70/140/270/мм. При використанні доборних цеглин (згідно ТУУ 13642645.005-95 зміна №2 автор Князюк М.Д.) зокрема трьохчетвертинок, повздовжніх половинок, половинок, четвертинок ширина колодязів може бути інши х розмірів, що кратні їх товщині плюс товщина швів, тобто для 3/4=185+20мм=205мм; 1/4=65+20=85мм; для повздовжньої половинки 60мм-60+20=80мм. Таким чином, в нашому винаході змінений і доповнений діапазон товщин зовнішньої і внутрішньої стінок (до 60мм, 640мм) 2,5 цегли (780мм 3 цегли), ширина колодязів із-за використання доборних цеглин. В окремому випадку (фіг.27-32) при реконструкції, капремонті, підвищенню термостійкості (опору теплопередачі /опорядкувальних конструкцій/ зовнішніх огороджувальних будконструкцій/ житлово-цивільних будинків і споруд, що будуються, товщина теплоізолюючого прошарку з внутрішньої або зовнішньої сторін (або з обох сторін одночасно) може бути до 25-60мм у відповідності з розрахунками, або по бажанню замовника вище нормативних (тобто більшої товщини) на 10-100% з одної із сторін, в т.ч. в якості виступаючи х деталей (карнізів і т.п.) з стра хкріпленнями. Повздовжні стінки (стіни) з'єднуюються між собою вертикальними діафрагмами-поперечними стіночками в півцегли або в одну цеглу; допускається при освоєнні доборних цеглин, в т.ч. повздожніх половинок, четвертинок, товщиною а четверть цегли, або окремими точковими діафрагмами із окремих цеглин або, маталічних зв'язок. Довжина ячейок, переважно, не більше 1200мм (допускається до 2500мм) Кладка поперечних стінок перев'язується з повздовжніми через один або два ряди по висоті. Колодязі, що утворились між повздовжніми і поперечними стінками заповнюють теплоізоляційним матеріалом,1-го, або 2-х типів, в. т. ч. мінералізованою тирсою, або мінералізованим терміттям, або шлаковим гравієм Бурштинської ДРЕС, подрібненими, побутовими відходами розмірами до 5-20мм в поліетиленових мішках-подушках з об'ємною вагою не більше 200-400кг/м 3, (фіг.1-26, 33-60, крім фіг.53). Колодязі несучих простінків і ослаблених участків стін заповнюються легким бетоном чи легкобетонними вкладишами у виді каменів і плит (по уточненю автора проекту) або допускається для перших поверхів будівель висотою більше 5 поверхів без утеплювача з компенсацією втрат застосуванням утеплених віконниць прорізів з підвищеним термоопором із 3-х шиб, або застосуванням металізованого чи іонізованого скла “теплих” перемичок згідно ТУУ 13642645.005-95,зміна №2 (автор Князюк М.Д.) легкобетонних поясів на рівні перекриття і покриття. Рекомендується для будівель в сейсмічних і близьких до них районах застосовува ти кладки з поширеним утепленим швом товщиною 40-70мм (в т.ч. поблизу транспортних магістралей), або підвищення термостійкості стін, особливо для будівель вище 9-ти поверхів, розміщати теплоізолюючий прошарок з внутрішньої сторони, При використанні комунального вертольоту підвищення термоопору зовнішніх огороджувальних стін ефективне з зовнішньої сторони, як для нових, так і існуючих будівель висотою вище 9-12 поверхів. (фіг. 27-32) (51-62) Доцільно для нових будівель висотою в 9-16 поверхів для зовнішньої верстви використовувати коробчату цеглу, марки 100-300, в порожнині якої розміщують теплоізолятор (фіг.53, 61). Термоізолюючу засипку в колодязях трамбують пошарово, щоб засипка не осідала, її поливають розчином через 40-50см по висоті кладки, утворюючи розчинні пояски. Завдяки жорсткості контуру кладки термоізолюючу засипку можна виконувати зразу ж після виведення стінок на висоту п'яти рядів, тобто такими ярусами, в рівні яких влаштовуються протиусадочні розчинні діафрагми і горизонтальні діафрагми у виді тичкового ряду цегли або легкобетонного поясу (переважно для сейсмічних районів); для і останніх - тичковий ряд обов'язково суцільний з використанням доборних цеглин або із монолітних легкобетонних вставок /в т.ч. на основі перліту для Закарпаття (фіг.41-42, 51, 52, 54-62). Для стійкості притискуючої стінки із гіпсоплит, цегли товщиною в 1/4 (в т.ч. із повздовжніх половинок), коробчатої цегли 250х60мм зв'язують з існуючою стіною штирями або дюбелями по довжині через 1050-1200мм, по висоті через 600-800мм. Кріплення слід розташовувати в ша хматному порядку, для нових будівель штирі слід замінити окремими цеглинами зв'язками в т. ч. повздовжніми половинками через 1200мм в тому ж порядку. В зимовий період, в сейсмічних районах, утеплення з зовнішньої сторони (в т. ч. притискуючих стінок) (товщиною до 60-80мм) виконують на швидкотвердіючих, високоміцних, гідрофобних цементах з кріпильними сітками або без сіток) з можливими насіченими пазами, (сіткою) на одній або з обох сторін та постановкою страхувальних нержавіючих гвинтів з дюбелями або без них (фіг.73-76). З метою ліквідації заморожування кладки, для ефективних колодязних кладок в зимовий період, в т.ч. для сейсмічних районів застосовують вищезгадані швидкотвердіючі цементи (заявка автора Князюк М.Д. під назвою "Енергозберігаючий (самонагріваючий) спосіб ведення робіт.." з застосуванням зубчатих кельм згідно ТУУ 13642645.005-95, зміна №2 (автор Князюк М.Д.) 1-ий варіант (1-ше уточнення) 1. Способи влаштування діафрагм Добавлені горизонтальні діафрагми із суцільних тичкових рядів кладки через 6 рядів (рідше 3-5, 7-12 рядів) забезпечують додаткову сумісну роботу зовнішніх і внутрішніх шарів кладки при силових і температурних впливах кладки. Враховуючи різну ступінь завантаження і умови роботи зовнішньої і внутрішньої стінок полегшеної кладки в проектах додатково повинні бути виконані або досліджені розрахунки, чи міри, зокрема, менший крок діафрагм, обов'язкове примінення готових неповномірних цеглин, легких термостійких ненесучих перемичок-вставок, комбінованих (утеплених всередині або зовні) поясів і других з (бетонних вкраплин стін, що жорстко зв'язують і забезпечують надійність їх роботи, сумісну роботу, особливо при проявленні сейсмічних явищ для сейсмічних регіонів і близьких до них, або поблизу транспортних артерій з інтенсивним рухом транспортних засобів. Довжина колодязів допускається до 1200мм (до 10 товщин) При поширеному шві 60(40-70)мм, використані ненесучої притискуючої стінки 60-120мм виконується зв'язок її з несучою частиною стіни лише прокладними цеглинами (тичковими рядами) через 3-6-10 рядів (чи кратне висоті плиткового ізолятора) у виді суцільної горизонтальної діафрагми або тичковими цеглинами-зв'язками через 500-1000мм в шахматному порядку, переважно для несейсмічних районів, для сейсмічних районів довжинами колодязів £ 2500мм. Уточнення опису "Технології ефективної кладки стін з колодязями (ячейковими) пустотами.."(Конструкції горизонтальних діафрагм). Горизонтальні діафрагми із тичкових рядів (цеглин, каменів, блоків) можуть бути однорідними (суцільними) і неоднорідними (несуцільними) з вставками із теплоізоляційного матеріалу. Останні, переважно, допускаються виконувати при кладці з поширеним швом до 60(70)мм. В несучих, (а також самонесучих) зовнішніх стінах товщиною 560 і 690мм з поширеним швом довжина колодязів при забезпеченні несучої спосібності внутрішньої стінки не обмежується довжиною 1050мм з врахуванням перев'язки (чергування діафрагм), через 6-12 (рідше 3-х рядів або по верху периметра кладки), з з'єднанням стінок (шарів) прокладними рядами цеглин. З'єднання стінок (шарів) допускається окремими цеглинами (переважно з кроком 600х600, 1200х600мм) в ша хматному порядку. Прототипом цього рішення є серія 2-120-8, що розроблена "Лен-ЗНИИЭП" і затверджена 01,06.88 №127 від 10.05.88 Держкомархітектури колишнього СРСР, де лише вказано, що з'єднання стінок (шарів) полегшеної кладки відбувається прокладними рядами цеглин, до 5 поверхів, несейсмічних районів, без деталей, конструкції, способів підвищення термоопору. Теплоізоляційні вставки-пояски в неоднорідних горизонтальних діафрагмах виконувати слід із твердого теплоізоляційного матеріалу. Переважно із литого керамзітобетону об'ємною вагою не більше 500700кг/м 3,особливо в простінках, в перших поверхах 9-ти-12-ти поверхових будівель, а також в сейсмічних районах і близько до них (менші на 1-2 бал.), поблизу транспортних артерій з інтенсивним рухом автотранспорту, аеропортів і інших аналогів впливу динамічних навантажень. Обґрунтування меншої ефективності неоднорідних (несуцільних) або більшої ефективності однорідних (горизонтальних )діафрагм (Фіг.51) 1. Поверхня тепловіддачі (теплопередачі) теплового потоку в 2 рази більша, значить більші тепловитрати 2в > h; =2x70 > 75;140мм > 75мм 2. При скловолокнистому, іншому теплоізоляторі, з маркою нижчою 25кг/см 2 ослаблюється стінка, вірніше з'єднання зовнішньої і внутрішньої стінок. Висновок: 3 точки зору міцності, теплотехнічних вимог найбільш ефективні однорідні горизонтальні діафрагми з якомога більшим кроком (6-12 рядів) або неоднорідні: з малими легкобетонними або ячеїсто бетонними вставками з об'ємною вагою до 500 (рідше до 700) кг/м 3. Крок вертикальних діафрагм визначається розрахунком по теплотехнічним міркуванням, рекомендується приймати його ³ 760мм (в осях) а максимальний не більше 1700мм, при незабезпеченні самостійно несучої здатності внутрішньої стінки, в інших випадках £ 2500мм. Суть 1-го уточнення доповнюється фігурами графічного зображння №, №51-62, їх описом. 2-ий варіант (2-ге уточнення) 2. При допомозі багатошарових в т.ч. об'ємних, тепло ізоляторів. Спосіб підвищення термоопору будконструкцій, зокрема стін колодязної кладки (в т.ч. з поширеним швом) при допомозі швелероподібних коробчатих об'ємних теплоізоляторів заключається у виконанні замість 1-го (2-Х) теплоізоляційних шарів із плитних теплоізоляційних матеріалів для 2-х (3-х і 5-ти шарової конструкції теплоізолятора), окремо теплоізоляції повздовжніх стінок і полосами самих поперечних стінок-діафрагм із 3-х, 5ти, 8-ми елементів, що кріпляться до кладки при допомозі скоб і клеїв для колодязів довжиною до 530-770мм (і можливо більше до 2500мм) встановлюється конструкція з 1-го, 2-х, 4-х елементів швелероподібних, рідше трубчато-подібних (прямокутної форми в плані) теплоізоляторів для створення 2-х, 4-х, 8-ми шарової конструкції з можливістю використання їх для інших огороджувальних конструкцій як приставної теплоізоляції. При цьому під іншими конструкціями розуміється: стіни фундаментів, самі стіни, двері, віконниці, стелі, підлоги, горища. Виготовлятись ці конструкції можуть цільними на заводі, або на об'єкті (в майстернях малих підприємств) склеюванням із окремих елементів (стінки-ребра чи прокладки і теплоізоляційні плити), Об'ємні елементи можуть бути замінені на суцільні, але з пазами з кроком до200-250мм на одній або обох площинах, гранях/рідше на 3-х або 4-х гранях/для вентиляції, самовентиляції. Суть 2-го уточнення доповнюється фігурами графічного зображення №, №25-52, 55, їх описом, (патент №44671 А) 3-ій варіант (3-е уточнення) Особливості застосування лицевих цеглин неповномірних цеглин, керамічних каменів, коробчатої цегли. Застосування лицевих цеглин з добірними цеглинами або (рідше) лицевих керамічних каменів з неповномірними каменями, або лицевих коробчатих цеглин з неповномірними коробчатими цеглинами, або інших лицевих штучних каменів для зовнішньої верстви або, як притискуючої стінки, особливо, ефективне для стін з уширеним швом, що заповнений теплоізоляційним матеріалом, зокрема в сейсмічних районах і близьких до них, поблизу транспортних артерій, зокрема для високих будівель, а також для інших стін з колодязною кладкою та всіх регіонів, в т.ч. несейсмічних. При цьому відпадає необхідність в трудомістких, до певної міри, небезпечних штукатурних роботах, що прискорює одночасно здачу об'єктів, та знижує їх вартість, зокрема стін, до 25-30%, знижує трудомісткість до 2540%. Для підвищення довговічності, привабливості зовнішнього виду стін, підвищення термоопору розшитих швів лицевих поверхонь останні покривають, захищають, особливо, стіни із силікатної цегли та іншої лицевої (в регіонах з підвищеним зволожуючим впливом, та по всій державі із-за температурних коливань в зимові періоди, внаслідок нарушення екологічної рівноваги довкілля) різними концентраціями водних розчинів ГКЖ-10 або ГКЖ11,або ГКЖ-94 або зарубіжних аналогів тобто виконують гідрофобізацію. Концентрація рекомендується підвищена, наприклад: 5-10-15-30%, для ГКЖ-94 і до 50%, в залежності від класу будівель, степені зволоження конструктивів, висоти будівель. Гідрофобізація виконується по ходу кладки, ярусами між горизонтальними діафрагмами (тичковими рядами) щітками, кісточками, маклавіцами з подовженими ручками або пістолетом-розпилювачем або іншими механізованими способами (при допомозі компресорів (других малярних пристосувань), в т.ч. з вікон, виносних, навісних пристосувань (драбин, люльок, риштувань і т. п.). При кладці зовнішньої верстви можуть застосовуватись зубчата терка або кельма, або інші пристосування для підвищення термоопорі шва, або до розчинів вводяться гідрофобні добавки в кількості 1-5%, або застосовують гідрофобні спеціальні цементи. Замість лицевої цегли добірно-звичайна може покриватись гідрофобними складниками, наприклад ГКЖ-94 з можливими добавками барвників під матовий теракотовий колір. Крок горизонтальних діафрагм для сейсмічних зон приймається в основному, не більше 6 рядів. Для глухи х ділянок стін несейсмічних районів при кладці стін з поширеним швом довжина колодязів не обмежується/ зв'язок зовнішньої верстви забезпечується прокладними тичковими рядами або рекомендується не більше, чим через 2,5м влаштовувати вертикальні діафрагми або окремі зв'язки з цеглин, або з неповномірних повздовжніх половинок. Лицеві штучні камені, допускається застосовувати і з внутрішньої сторони стін, як інтер'єрів, при згоді замовника, тобто стіни з колодязною кладкою допускається виконувати одночасно з двох сторін, що дає можливість позбавитись від оздоблювальних робіт зразу з 2-х сторін. При цьому перегородки (внутрішні стіни) виконуються теж з лицевих камінних матеріалів. При застосуванні одного або двох, або більше кольорів лицевих кам'яних матеріалів, особливо для фасадів в першу чергу, в т.ч. орнаментальні деталі, вкраплини на входах, карнізах і т.п. підвищують привабливість наших будівель, разом з тим красоту наших населених пунктів. Суть 3-го уточнення-способу доповнюється фігурами графічного зображення №, №1-27, 29, 30, 33-76, 78 їх описом, додатки №1, 2, 3, 4 4-ий варіант (4-те уточнення) Першочерговий термоопору будконструкцій, без утеплення всіх стін або з утепленням Відомі способи, що практикуються зараз, передбачають традиційне розміщення теплоізолятора в колодязях (в т.ч. поширеному шві) кладки, що веде до зниження міцності кладки при проявленні сейсмічних, вібраційних, динамічних впливів. Запропонований спосіб не передбачає влаштування колодязів, в т.ч. поширеного шва, в яких розміщується теплоізолятор, а заключається в першочерговому підвищенні термоопору швидкотепловтратних ділянок стін, зокрема з металічними, залізобетонними, бетонними, розчинними, скляними, відкритими (в т.ч. щілинними), зволоженими вкраплинами; полягає в терміновій, з підвищеною термостійкістю (товщиною), теплоізоляції в т.ч. з другими мірами: гідрофобізацією, ліквідації грибкових пошкоджень першочерговим фінансуванням, як швидкоокупного способу; оновленням (ремонтом), влаштуванням гідрофобізації (захисту) підходами в проектуванні комплексних конструкцій (з залізобетонними вкраплинами) ділянок стін, обмеженні застосування високотеплопровідних матеріалів без мір теплозахсту і інші. Під окремими ділянками стін розуміється: шви стін, прорізи (вікна, двері, вітрини, продухи і т.п.), відкоси вікон, дверей, підвіконні ніші, перемички, залізобетонні (бетонні) вставки перекрить, покрить; поясів, балок, стійок, (рам), балконів, дашків, опорних подушок; стін фундаментів (в т.ч. цоколя) до глибини промерзання з відмостками; металічних вкраплин (сітки, анкера, стійки, балка і інші); теплопроводів. Підвищення термоопору (термостійкості) окремих ділянок стін огороджувальних будконструкцій, яке розроблене в ТУУ 13642645. 005-95 зміни №2, 3 під назвою "Технологія підвищення термостійкості будконструкцій" (автор Князюк М.Д.) є рівнозначне утепленню всіх стін, що в даний період розроблене і застосовується традиційно (по патенту №21161A, автор Князюк М.Д., термін дії закінчився) на об'єктах України, і швидкоокупне (до 5-6-12 місяців) і дозволяє добитись тактичної втрати теплової енергії в 2 (можливо і більше) разів нижчої від відомих традиційних способів; нормативних значень з врахуванням рекомендацій КиївЗНДІЕПу, а разом з утепленням всіх стін, що в даний час практикується до 3,5-4 раз, наприклад, підвищується термоопір стін, або ліквідовуються втрати тепла. 1) Застосування ефективної цегли замість повнотілої підвищує термоопір стін на 20-25%; 2) влаштування "теплих" швів при допомозі зубчатих пристроїв та інших, в т.ч. прокладних полімерних стержнів з добавкою гідрофобізатора до розчину-на 30%; 3) гідрофобізація поверхні кладки з швами штукатурки - до 15%, окремих ділянок - до 30%; 4) влаштування утеплених віконниць з "тепловим дзеркалом" (в т.ч. з відкриванням і закриванням при допомозі радіосигналу), утеплених дверей, а також застосування вікон з 3-ма шибами, або 2-ма, одна з і яких (зовнішня) з металізованим склом-20-35%; 5) влаштування "теплих" перемичок-до 3-5%; (додаткове утеплення). 6) Додаткове утеплення тильних сторін панелей до 2%; 7) застосування комбінованих поясів, балок 5-25% (або на 40-50% від втрат через стіну); 8) влаштування відбиваючих екранів, утеплення ніш-5%; 9) застосування неповномірних готових цеглин, каменів - до 2%; 10) застосування "теплих" фундаментів замість суцільних бетонних - до 3-25%. Слід обмежувати застосування металічних вкраплин (незахищених теплоізолятором), так як коефіцієнт теплопровідності їх в 1000 разів (для кольорових ще більший) від малотеплопровідного теплоізолятора і в 50-100 раз конструкції цегельної стіни при одинаковій товщині січення. Спосіб (4-те уточнення) доповнюється додатками №, №1-4 прикладами (стор. ), фігурами графічного зображення, що підтверджують можливість реалізації способу (підспособів) фіг.1-82 5-ий варіант (уточнення) Спосіб підвищення термоопору будконструкцій /стін із ячеїстобетонних /рідше легкобетоних/ каменів Відомі вище уточнення передбачають влаштування стін із цегли або керамічних каменів, причому для підвищення їх термоопору влаштовуються між стінками колодязі або поширений шов, що заповнені теплоізоляційними матеріалами, рідше, особливо для сейсмічних районів стіни без традиційних вставок із теплоізоляційних матеріалів (уточнення-4-ий варіант), а тільки з "теплими" (термостійкими) швами або без них; підвищеної термостійкості прорізів (з віконницями з "тепловим дзеркалом", утепленими дверми, металізованою зовнішньою шибою і т.п.), підвіконних ніш, комбінованих або додатково утеплених бетонних, залізобетонних металічних вкраплин, з можливим одночасним застосуванням ефективної цегли або каменів та багатофункціональних комбінованих з бетонних поясів замість перемичок. Суть запропонованого способу полягає у влаштуванні стін із ячеїстобетонних, рідше, легкобетонних каменів товщинами 200, 250, 300, 400, 460, 510, 560мм або інших, за винятком стін з мокрим режимом, цоколів, підвалів Стінові камені (ячеїстобетонні) виготовляються автоклавним і безавтоклавним способом твердіння. По типу виготовлення: на різальних машинах без послідуючої обробки або заливним способом з послідуючою механізованою обробкою. Замість з/бетонних перемичок рекомендується виконувати, особливо в сейсмічних районах та близьких до них, біля транспортних артерій з вібраційними, динамічними нагрузками багатофункціональні комбіновані залізобетонні (рідше залізолегкобетонні для ненесучих стін) пояси. Шви теж влаштовуються "теплі" в границях зовнішньої верстви (в несейсмічних районах-по всій ширині стіни) ("теплі" термостійкості) при допомозі зубчатих кельми або терки. З зовнішньої сторони виконують гідрофобізацію поверхні підвищеними концентраціями водних розчинів (10-15-20-30%) ГКЖ-10, або ГКЖ-11, або ГКЖ-94, або зарубіжних і інших аналогів; причому гідрофобізацію допускається виконувати по оштукатуреній (прошпакльованій) поверхні замість 1-го фарбувального шару ґрунтовки; або виконують обшивку чи оздоблення вологостійким захисним матеріалом (листовим або реєчним або злитковим, або облицювальною цеглою і т.п.). Ячеїстобетонні, легкобетонні камені (блоки) для теплоізоляції і конструктивно-теплоізоляційні, конструктивні (для перегородок, самонесучих стін) допускається виготовляти і застосовувати з пустотами або пустоти заповнені теплоізоляційним матеріалом, або формуються й ребристої (П-подібної, швелероподібної) форми з кроком ребер або пазів не більше 200-250мм, що служать одночасно для самовентиляції матеріалу, який не є вологостійким. Ефективність (переваги) 1. Простота укладки (без колодязів) і обробки. 2. Зниження ваги в 1,5-2 рази для стін. 3. Зниження вартості до 25-30%. 4. Можливість самовентиляції конструкцій із ячеїстобетонних або легко-бетонних каменів (в т.ч. плит) з можливістю застосування самовентильованих каменів або самовентильованих обшивочних, або оздоблювальних матеріалів (в т.ч. цегли). 5. Можливість застосування стін, без колодязів, термостійких, із запропонованих матеріалів для сейсмічних районів і близьких до них, поблизу транспортних артерій. 6. Термоопір ячеїстобетонних, легкобетонних каменів, плит в 1,7-2 рази вище цегли, що позволяє не ставити всередині стіни або ззовні, або з внутрішньої сторони теплоізолятор. Спосіб доповнюється додатками (прикладами) стор. (№2-4), фігурами графічного зображення фіг.31-32, 6372, 77, 79-82, їх описом. Основна суть багатофункціональних залізобетонних (рідше легкобетонних, ячеїстобетонних) поясів заключається у влаштуванні їх над прорізами (вікон, дверей) під перекриття, покриття замість з (бетонних перемичок по всій ширині стіни, у комбінованому виді: всередині або ззовні, рідше з внутрішньої сторони, яких розміщується теплоізолятор по всій висоті поясу товщиною згідно теплотехнічного розрахунку, в залежності від кліматичної зони, типу стін, теплоізолятора, товщиною 20-110мм. (фіг.77-82) Багатофункціональний з/бетонний пояс може бути несучим у виді повздовжньої балки в каркасних будівлях або з зовнішніми несучими стінами, або ненесучим перекриття і покриття при несучих поперечних стінах чи рігелях (балках). Застосовують багатофункціональні пояси, в основному, в сейсмічних районах та близьких до них, в будівля х: з вібраційними, динамічними нагрузками, поблизу транспортних артерій, неоднорідними (слабими) ґрунтами під фундаментами, в стінах з ячеїстобетонних, легкобетонних, пустотних блоків, каменів, а також на вимогу замовника, в т.ч. низькому, технологічному рівні підрядних організацій. Враховуючи, що багато функціональні з/бетонні пояси не ведуть до здорожчання будівельно-монтажних робіт (об'єм армування не збільшується порівняно з перемичками із-за роботи поясів, як нерозрізна балка, проти перемичок несучих, як балка на 2-х опорах, тобто має зниження в 1,5 рази максимального згинаючого моменту, максимального згину - в 5 раз, причому нерозрізність балки забезпечується приваркою арматури нижньої робочої до петель блоку, закладки анкерів в стіни з крюками на віддалі 250мм від краю прорізу), їх рекомендується застосовувати поповерхово в колодязних кладках, так як не застосовуються неповномірні цеглини в горизонтальних діафрагмах із-за неосвоєння заводами їх чим знижується несуча здатність стін, особливо в сейсмічнх районах. Розміри поясів 220х510/320, 380, 450, 510, 560, 640, 690/ або інших. Багатофункціональність з/бетонних поясів визначається; 1) Застосування їх замість перемичок; 2) Забезпечення термостійкості окремих ділянок стін, вкраплин; 3) Забезпечення надійності, несучої спосібності стін в сейсмічних районах,1 інших вібраційних впливах, при влаштуванні стін з "колодязною кладкою", в т. ч. з поширеним швом, стін при відсутності неповномірних цеглин, каменів; при неоднорідних ґрунта х, матеріалах стін, фундаментів; 4) Можливість застосування багатофункціональних поясів в якості розприділюючих повздовжніх елементів /балок, рігелів /поповерхово/ в каркасних будівлях. Марка бетону з/б поясів М 150,200 (ненесучі),300. При вивченні методики розрахунку рекомендується застосовувати замість з/бетонних багатофункціональних поясів легкобетонні або ячеїстобетонні/ для самонесучих, ненесучи х стін в першу чергу/. Переваги: 1. Багатофункціональність конструкції. 2. Багатоваріантність. 3. Зниження вартості стін /утеплених/ в 1,25-2 рази /з оздоблювальними роботами/, енерго-матеріаломісткості в 1,25-8 раз//8 раз для коробчатої цегли/ 4. Підвищення термоопору з/б вкраплин до 6 раз/в залізобетонних поясах/, до 9-12 раз (в легкобетонних, ячеїстобетонних). 5. Підвищення довговічності, надійності експлуатації будівель, особливо в сейсмічних і аналогічних регіонах. 6.Можливість простоти реконструкції будівлі під час експлуатації. Технічна сутність запропонованого винаходу пояснюється фігурами графічного зображення, де на фіг.1-5 варіант 2, 3, 4к (4-5-й поверхи) (самонесучі стіни); 2,1 к/4-5-й поверхи /несучі стіни/; 1-міттерміття g =160-200кг/м 3, d =140(120)мм; 2-мінтирса g =200кг/м 3, d =140мм; 3-шлаковий гравій g =250-300кг/м 3, d =140мм; 4-шлаковий гравій. g =350-400кг/м 3, d =140мм; 5-інші формовочні теплоізолятори або в комбінації з литими; 1, 2, 3, 4, 5заштриховані ділянки і взаємозамінені, простінки можна не утепляти при їх площі до 25% від загальної площі стін або заповнювати легким бетоном 100. На фіг.1-5 показано принципове рішення ефективної кладки кутів стін і самих стін товщиною 510мм, з ячейковими пустотами, заповненими утеплювачем: мінтирсою, міттерміттям, шлаковим гравієм Бурштинської ДРЕС, вермикуліт і інші литі або формовочні утеплювачі, або сипучі. Фіг.6-13 є продовженням фіг.1-5-варіанти 2, 3. Принципове рішення ефективної кладки простінків товщиною 510мм, з ячейковими пустотами, заповненими утеплювачем: мінтирсою, міттерміттям, шлаковим гравієм Бурштинської ДРЕС або іншими, в т.ч. фіг.6-9 плитковим теплоізолятором і легким бетоном М75-100. Фіг.14-18, варіант 3, 2 к (5-9-ий поверх), 3 к/несучі стіни до 5 поверхів або верхніх 5 поверхів 9-ти поверхового будинку/, само несучі /1-3 поверхів 9-ти поверхового будинку/, варіант 1к, 2к/5-9 пов.// для стін несучих 1-3-го поверху 5-ти поверхового будинку, 5-9 поверху/2к/. - Приклад принципового рішення ефективної кладки кутів стін і самих стін товщиною 640мм, з ячейковими пустотами, заповненими утеплювачем: мінтирсою, міттерміттям, шлаковим гравієм Бурштинської ДРЕС або іншим. Фіг.19-26 додаток до фіг.14-18. Приклад принципового рішення ефективної кладки простінків товщиною 640мм, з ячейковими пустотами, заповненнями утеплювачем: мінтирсою, міттерміттям, шлаковим гравієм Бурштинської ДРЕС і легким бетоном g =150-700кг/м 3 або іншими теплоізоляторами із 2-х шарів, зокрема фіг.1922 - із плиткового теплоізолятора і легкого бетону. Для самонесучих стін будинків висотою до 3-х поверхів /або верхніх 3-х 5-ти поверхового будинку застосовується "колодязна кладка" з утеплювачем-шлаковий гравій (це сортований). На фіг.27, 30 представлено схему облицювання зовнішніх стін існуючи х будинків дрібноштучним утеплювачем з полімерною сіткою на клею (спецрозчин) з обраховочними гвинтами або без них; на фіг.28 (схема облицювання зовнішніх стін, існуючи х, утеплювачем) розміри плит (по ГОСТ 15-588-86 і більші), на фіг.29 схема установки фіксуючих а армосіток і анкерів або без них на клею, розчинах на швидкотвердіючих, особливо швидкотвердіючих, високоміцних цементах, або аналогах, (з добавками), з страхувальними гвинтами або без них, в т.ч. теплоізоляційних плит з пазами для самовентиляції і одночасно покращення зчеплення шпоночного розчину до теплоізоляційної плити. Фіг.31-32-січення деталі фіг.29. На фіг.33-40 представлено варіант 5к (несучі і самонесучі стіни 5-ти поверхових будинків). На фіг.41-42 додаток до фіг.33-40 показано деталі /пересічення плит перекрить із зовнішніми стінами. Причому керамзітобетон g =600-700кг/м 3, М 100 і армоцегельні пояси рекомендуються для стін із цегли при зміні довжини "колодязів" по поверхово (їх збільшенні) тобто при не співпаданні по вертикалі поперечних діафрагм товщиною в півцегли або в одн у цеглу, особливо над 1-2-м,верхніми поверхами, для сейсморайонів. На фіг.43-50 (варіант 4 самонесучі стіни) несучі стіни з монолітним перекриттям для одноповерхових будинків; фіг.45-50-самонесучі стіни для будинків в три поверхи. Принципове рішення ефективної кладки глухи х стін з заповненням "колодязів" шлаковим гравієм g =360-400кг/м 3, легким бетоном g =600-700кг/м 3 і т.п. (фіг.43, 44) сипучим теплоізолятором-мінтирсою, мінтерміттям, перлітовим піском і т.п. - фіг.47, 48; фіг.45, 50 - литими, формовочними теплоізоляторами. Фіг.51-січення кладки з поширеним швом, що заповнений теплоізоляційною плитою, та з прокладним рядом цеглин до обґрунтування необхідності суцільної горизонтальної діафрагми із тичкових рядів з застосуванням неповномірних цеглин або легкобетонних /керамзітобетонних, перлітобетонних і т.п. /вставок-поясків/. Фіг.52 - узагальнююча схема товщин стін з ефективною кладкою до 5;9-10;12;13-16 поверхів з поширеним швом, і притискуючою стінкою в 60 або 120 або без поширеного шва при застосуванні коробчатої цегли /в т.ч. лицевої/ з теплоізоляційним матеріалом, в її порожнині; з внутрішньої сторони штрихпунктирна лінія-варіант утеплення стін, простінків багатошаровими конструкціями, переважно, існуючих будівель необмеженої висоти. Фіг.53 - приклад ефективної кладки з застосуванням коробчатої цегли /лицевої і нелицевої/ з теплоізолятором в її порожнині. Фіг.54-62 - приклади рішення горизонтальних суцільних діафрагм у виді тичкових рядів цеглин з неповномірними цеглинами або без них /з вставками-поясками із лежкого бетону /керамзітобетону, перлітобетону і т.п./. в т.ч.: фіг.54.55 - для стін то вщиною 560мм; Фіг.56-59 - для стін товщиною 510мм; Фіг.60 - для стін товщиною 380мм; Фіг.61 - для стін товщиною 250мм із коробчатої цегли; Фіг.62 - для стін товщиною 510мм (доповнення до фіг.57-варіант із неповномірних цеглин). Перелік фігур графічного зображення: комбінованих ("теплих") перемичок для стін із цегли, керамічних блоків, А) Нові будівлі і споруди Фіг.63, 64 - поперечний переріз комбінованої перемички для несучих стін 6=510мм; фіг.63 - з кріпленням теплоізолюючої вставки з допомогою клею, розчину до несучої перемички; фіг.64 - з кріпленням теплоізолюючої вставки з допомогою штирів (шплінтів) і розчину. Фіг.65, 66 - поперечний переріз комбінованої перемички (поелементної або блочної) для несучих стін 6510мм; фіг.65 - з кріпленням теплоізолюючої вставки з допомогою клею або розчину і притискуючої зовнішньої самонесучої перемички висотою.220мм; фіг.66- з кріпленням теплоізолюючої вставки з допомогою штирів і розчину і притискуючої зовнішньої самонесучої перемички. Фіг.67-68 - поперечний переріз комбінованої перемички /поелементної або блочної/ для самонесучої стін б=510мм; фіг.67 з кріпленням теплоізолюючої вставки з допомогою клею або розчину; фіг.68 - з кріпленням теплоізолюючої вставки з допомогою штирів (шплінтів) і розчину. Фіг.69, 70 - поперечний переріз комбінованої перемички для несучих стін б=450мм із ефективної цегли, каменів, а також повнотілої цегли для ІІІ, IV зони/; фіг.69-з кріпленням теплоізолюючої вставки на розчині або клею і поелементним виготовленням;фіг.70 - з кріпленням з допомогою штирів блочним формуванням. Деталі фіг.63-66, 69-70: 1 - теплоізолююча вставка (3) полімерна, полімерна перемичка, 2 - штир або шплінт Ø 6-8-10мм. 3 - розчин, 2-клей, 4-несучі перемички, 5-перемичка брускова (ненесуча). Фіг.71, 72 - поперечний переріз комбінованої перемички для самонесучих стін б=450мм із ефективної цегли, каменів, а також повнотілої цегли для ІІІ, IV зони/; фіг.71 - з кріпленням теплоізолюючої вставки на розчині або клею і поелементним формуванням; фіг.72 -з кріпленням теплоізолюючої вставки з допомогою штирів і блочним формуванням. Деталі фіг.67, 68, 71, 72 - теплоізолююча вставка, 2-штир (шплінт) 0 6-8-10мм,3-розчин, 2-клей, 4 - 3/6 брускові внутрішні перемички (ненесучі), з/б брускова зовнішня перемичка (ненесуча). Б. Існ уючі будівлі і споруди Фіг.73, головний вид (фасад), фіг.74 - поперечний переріз утеплення з/б перемичок з допомогою з/полімерних, полімерних перемичок з підвищеннями вогнестійкими характеристиками, товщиною 60-120мм, висотою 220-300мм, де: 1-теплоізолююча з/полімерна, полімерна перемичка, 2 - страховочні нержавіючі болти (гвинти) з пластмасовими дюбелями l =120-180мм; 3 - зовнішній утеплювач стін по системі "Церезіт" або "цеглазагата" (по окремій розробці, автор М.Д.Князюк) або утеплення зсередини; 4-несуча з/б перемичка, 5 - з/б брускові перемички / ненесучі -2шт.; 6 - цегляна стіна, 7 - вікно; 8 - відкос. Фіг.75 – схема /поперечний розріз/ комбінованої з/ полімерної або полімерної перемички з рифленою поверхнею і захисним покриттям із пластбетону, або бетону /легкого бетону/ з гідрофобними добавками підвищеної концентрації /наприклад: 5-10%-го розчину ГКЖ-11 чи аналогів, або 3-5% добавки гідрозоль К, або на розширюючому цементі, чи з гідрофобізованою поверхнею, 15% розчином ГКЖ-11 або аналогів (;1-з) полімерна, полімерна перемичка із твердого ефективного полімерного теплоізолятора (не гігроскопічного), 2-нержавіючі гвинти (болти) з пластмасовими дюбелями; 3 - сітка із скляного волокна з кріпленням по системі "церезіт", 4 захисне покриття із розчину М200 (бетону) 40-60мм. Фіг.76 - поперечний переріз комбінованої з/полімерної, полімерної перемички з антипіреном і захисним покриттям із керамічної плитки або а (цементних) в т.ч. облицювальних /листів: 1 - теплоізолююча перемичка, 2 винти з пластмасовими дюбелями, 3 сітка із скляного волокна (або полімерна) з кріпленням по системі "Церезіт", 4 - керамічна плитка, або облицювальні (звичайні) а/ц листи з гідрофобізацією. Нижче подаємо приклади рішення додаткових способів підвищення термоопору будконструкцій при допомозі "колодязної кладки" (в т.ч. з поширеним швом)і без них підспособів з їх окремими розділами (варіантами) та додатків. В додатках для детального (повного) розкриття суті винаходу з гр уповими технологіями подані: Додаток 1. - Приклади рішення ефективної кладки зовнішніх стін будинків висотою до 5-9 поверхів (по патенту №24161А від 11.03.97 - бюл.№5 від 30.10.98р.; автор Князюк М.Д.) для порівняння і повторного застосування в патенті з доповнюючими ознаками. Додаток №2 - види конструкцій перемичок "до Способу підвищення термостійкості ділянок стін.." викопіровка із ТУУ 13542645.005-95, зміна №2 від 30.10.01р.(автор Князюк М, Д.). Додаток №3 - Викопіровка сторінок 19, 20, 21 із ТУУ 13642645.005-95, зміна №2 від 30.01.01р.(автор Князюк М.Д.) під назвою Особливості підвищення термостійкості ділянок стін з залізобетонними вкраплинами: поясами, рігелями, балками, панелями (плитами) перекриття і покриття, фундаментів. Додаток №4 - Приклади рішення багатофункціонального з /бетонного/ легкобетонного або ячеїстобетонногорідше/ поясів з описом (фіг.77-82) Узагальнююча суть "Способу підвищення термоопору будконструкцій при допомозі "колодязної кладки" (в т.ч. з поширеним швом) і без них" розкривається і доповнюється фігурами графічного зображення 1-76, 77-82 їх описом, згаданими додатками №, №1-4 та деталізованим способом ІІ "Першочерговий-спосіб, спосіб підвищення термостійкості окремих ділянок стінок, зокрема швидковтратних" послідуючої заявки на патент від 7.04.03р. Приклади конкретного виконання (детальній опис) або відомості, що підтверджують можливість здійснення винаходу Опис фігур графічного зображення Фіг.77-82. Фіг.77 - січення багатофункціонального з/бетонного поясу з підвищенням термоопору з обох сторін при допомозі пенофолу з відбиваючою поверхнею, причому з внутрішньої сторони пенофол з одно або двохсторонньою відбиваючою поверхнею, що наклеєний до поясу при допомозі самоклеючих прокладок товщинами 5-15мм з кроком не більше 600мм (переважно 200-250мм) з смуговим або смугово-переривистим, або крапково-перевистими способами наклеювання та з обшивкою перфорірованими листовим або реєчним матеріалами. Фіг.78 - то же, що і фіг.77, але з одностороннім (з внутрішньої сторони) підвищенням термоопору при допомозі того ж пенофолу з відбиваючою двосторонньою поверхнею з перфорірованим обшивочним матеріалом, переважно гіпсокартоном. Фіг.79 - то же, що на фіг.78, але з розміщенням того ж теплоізоляційного матеріалу з зовнішньої сторони з різницею застосування вологостійкого захисного шару із перфорірованого листового або реєчного матеріалу (рідше гідрофобізованого штукатурного шару по сітці). Фіг.80 - січення багатофункціонального поясу з підвищенням термоопору з зовнішньої сторони при допомозі плитного теплоізолятора, товщиною 20-60мм, що наклеєний смуговим або смугово-переривистим способами при допомозі клею, спецрозчину, причому внутрішня поверхня плитного тепло ізолятора може бути з варіантами: металізована або з пазами (вертикальними бороздками), або без них, причому зовнішня поверхня захищається, оздоблюється захисним вологостійким шаром із листового або реєчного, або плиточного або штукатурного матеріалу, або без них /при облицювальній цеглі/ під імітацію остальної, або оздобленням під орнаментальні пояси; внутрішня сторона, для прикладу, оздоблена гіпсокартонними листами з смуговим або смуговопереривистим способами наклеювання з застосуванням страховочних кріплень нержавіючими винтами з пластмасовими дюбелями і без них. Фіг.81 - січення багатофункціонального з/бетонного поясу з розміщенням плитного теплоізолятора поясу (на віддалі не більше 120мм від зовнішньої поверхні його). Фіг.82 - січення багатофункціонального з/бетонного поясу з розміщенням плитного теплоізолятора товщинами 20-60мм з обох сторін тіла, з кріпленням їх при допомозі клею (спецрозчину) з застосуванням страховочних кріплень і без них (для несейсмічних районів та з внутрішньої сторони) з захисним шаром, для прикладу із штукатурного шару по сітці, причому теплоізоляційні шари із плитного матеріалу можуть служити одночасно опалубкою та виготовлятись як по місцю, так і збірними з стяжними болтами. Деталі фігур: 1 - з/бетонний багатофункціональний пояс; 2 - рулонний теплоізоляційний матеріал (пенофол) з відбиваючими поверхнями, рідше з одною відбиваючою поверхнею, з наклеєними самоклеючими прокладками із того ж матеріалу (пенофолу); 2I - плитний теплоізолятор; 3 - повітряний прошарок з прокладками; 3I - повітряний прошарок з клеєм (спецрозчином); 4 - стіна із штучних каменів; 5 - перфорирований захисний (оздоблювальний) матеріал для внутрішньої сторони - гіпсокартонні листи/; 6 - оздоблювальний шар; 7 - відбиваюча поверхня (переважно металізована) або пази або без них; 8 - армокаркас. Окремо додається фактично 6-й варіант /уточнення/ "Багатофункціональні пояси", які найбільш ефективні з сейсмічних районах з застосуванням колодязної кладки, в т.ч. з поширеним швом та при інших умовах, з підвищенням довговічності та надійності експлуатації будівель. Ефективність винаходу: 1. Можливість застосування для всіх регіонів, з т.ч. сейсмічних з одночасним підвищенням довговічності, надійності будівель. 2. Зниження матеріалоенергомісткості виробництва, його вартості дo 2-2,5 рази. 3. Зниження трудомісткості будівельно-монтажних робіт, пришвидшення здачі з експлуатації, окупності стін до 2-х раз. 4. Зниження тепловтрат через стіни в 2-4 рази, а з використанням комбінованих конструкцій - коробчатої цегли і други х в 4-6-8 раз. 5. Багатоваріантність та багатофункціональність винаходу, особливо 2-6 варіантів /уточнень/. 6. Підвищення безпеки ведення будівельно-монтажних робіт, безпеки експлуатації будівель, особливо 3, 4, 6 варіантів /уточнень/. 7. Можливість повнішої загрузни існуючого виробничого і людського потенціалу -створення додаткових робочих місць на ефективному суспільному розвитку держави до 0,3млн.чоловік з одночасним підвищенням добробуту наших громадян.
