Способи підвищення термоопору будконструкцій

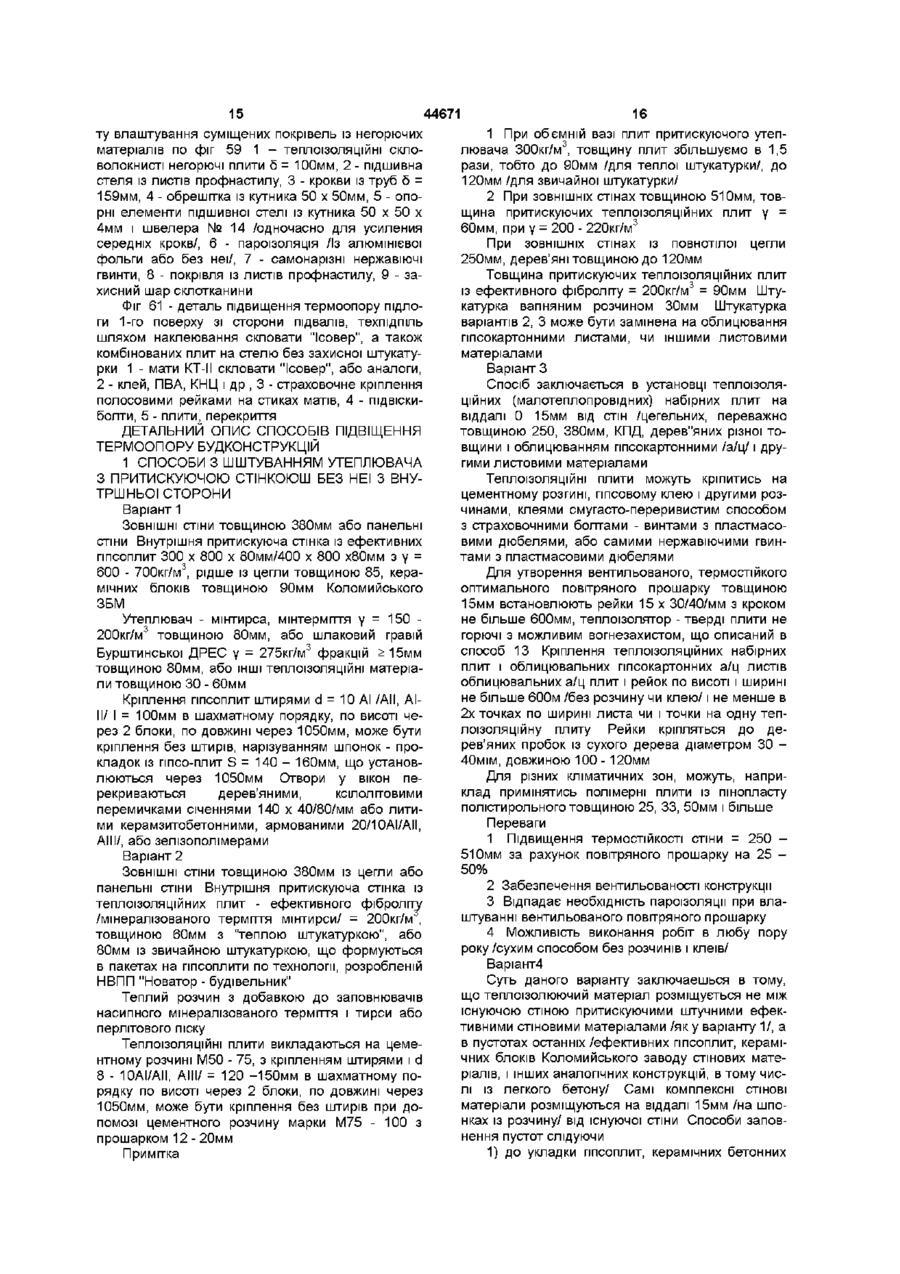

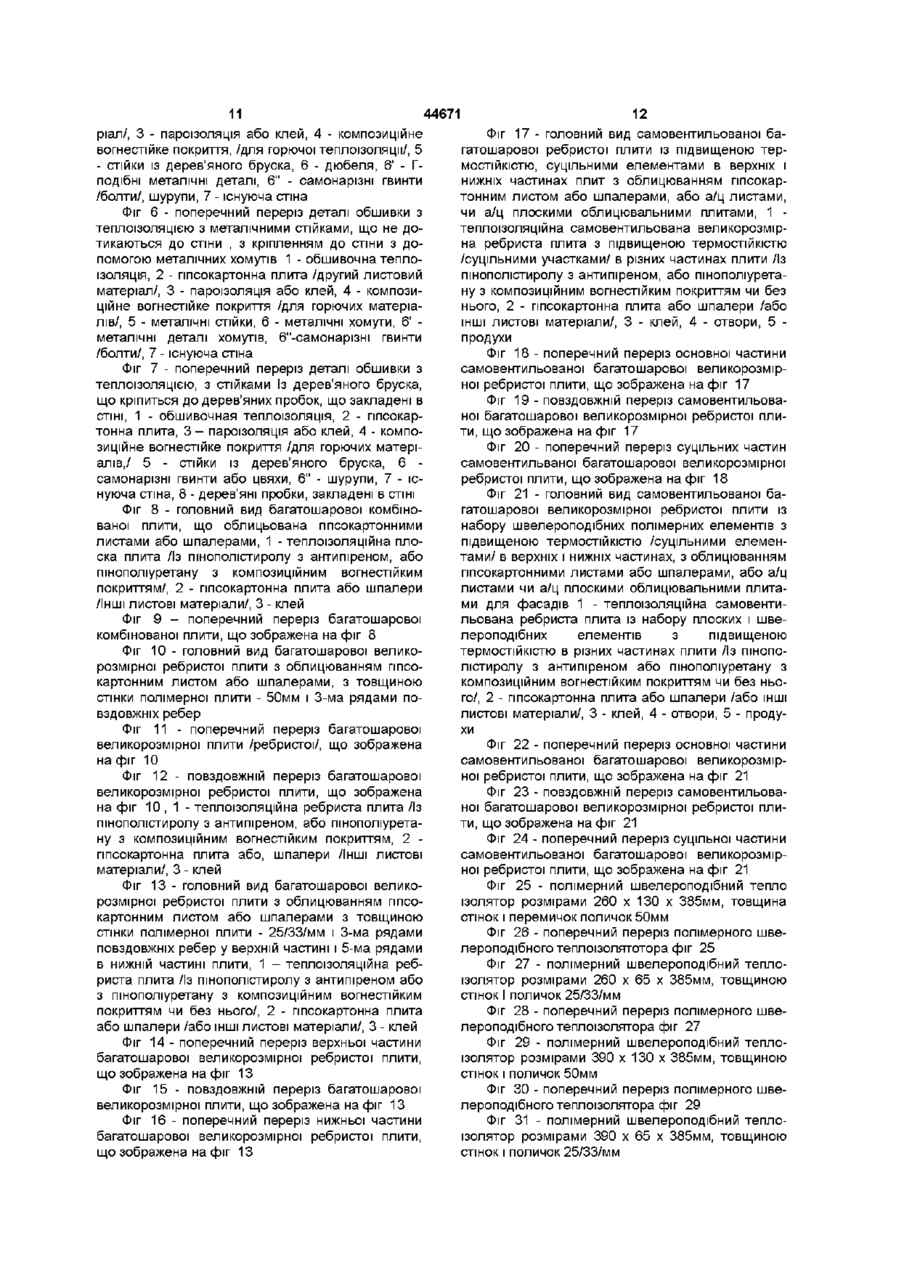

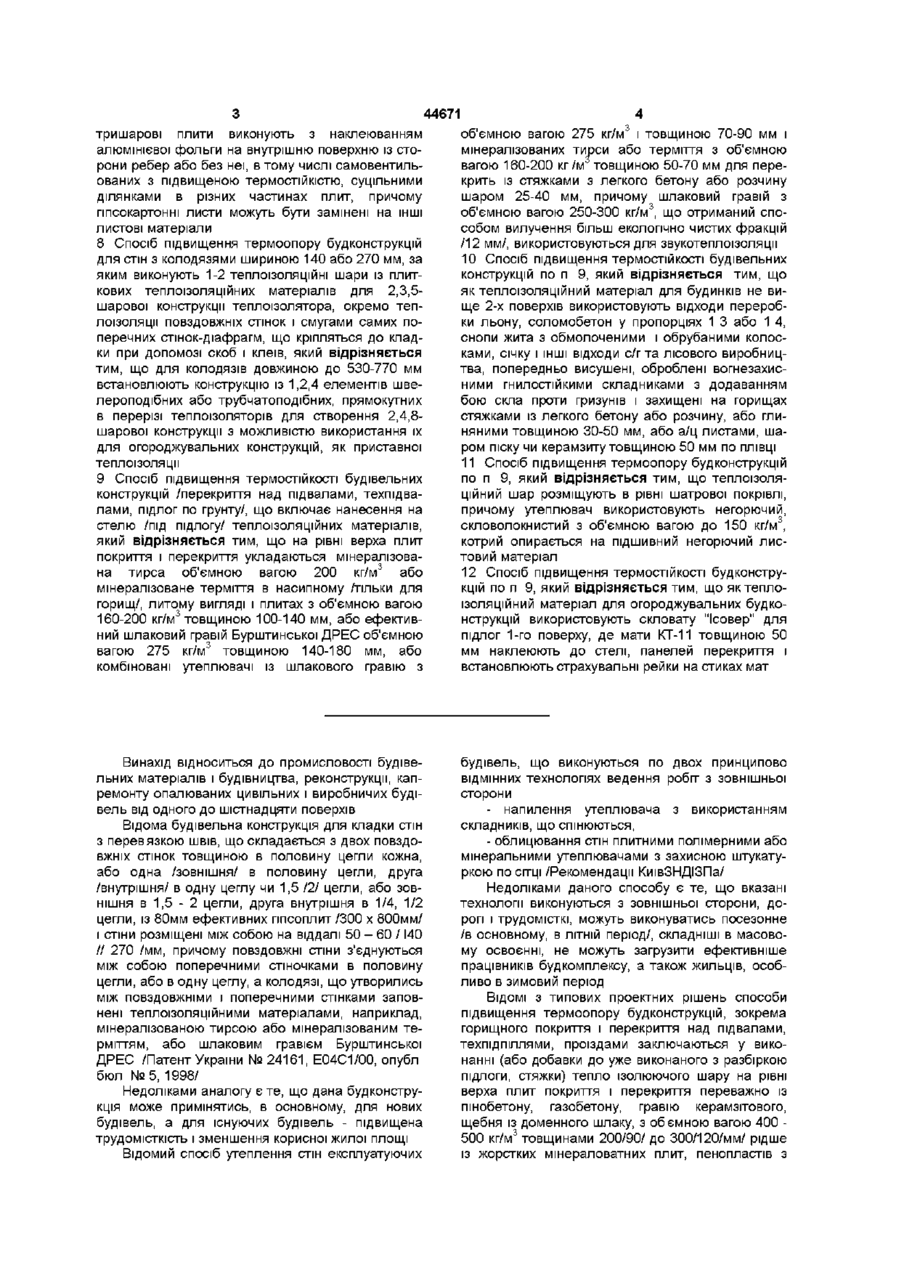

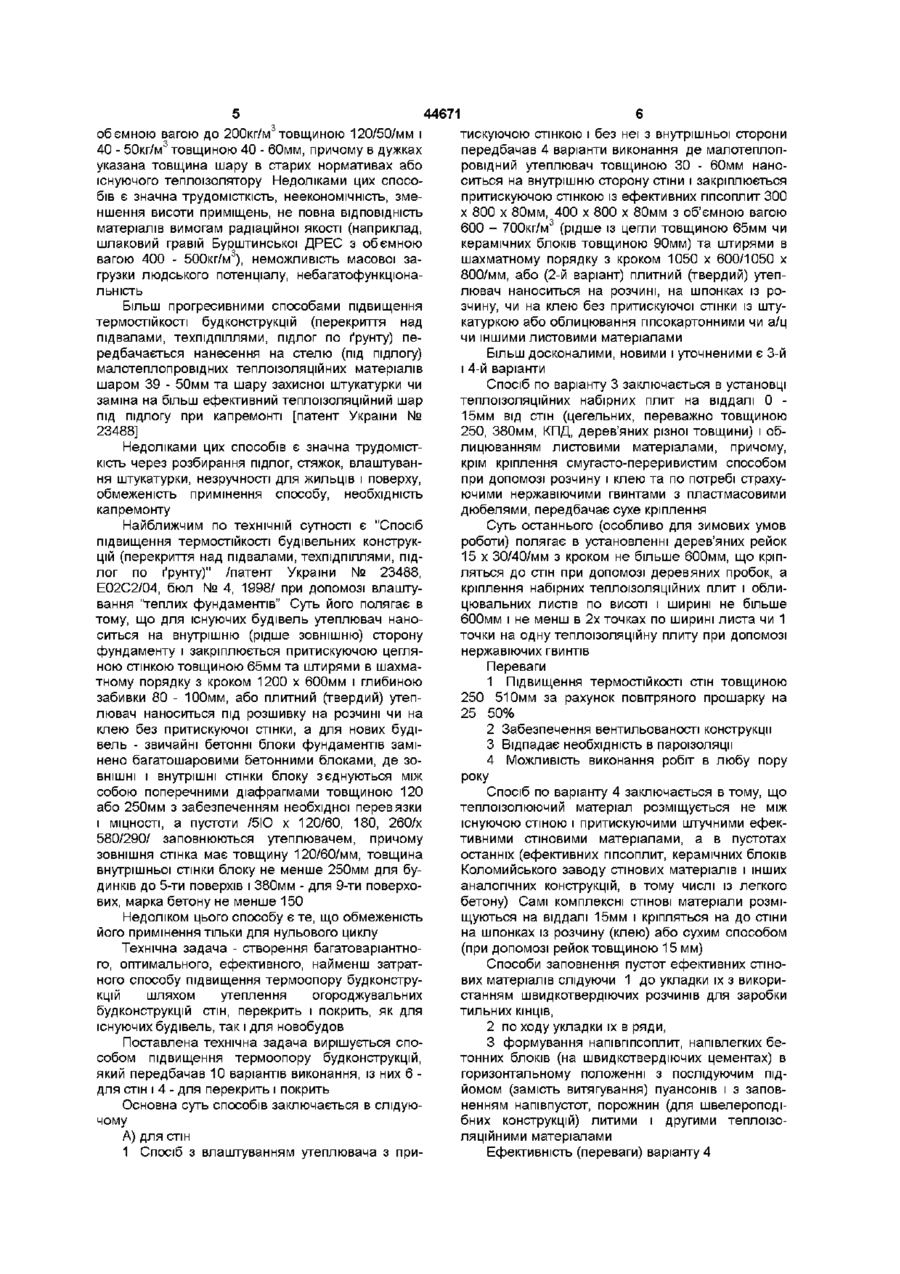

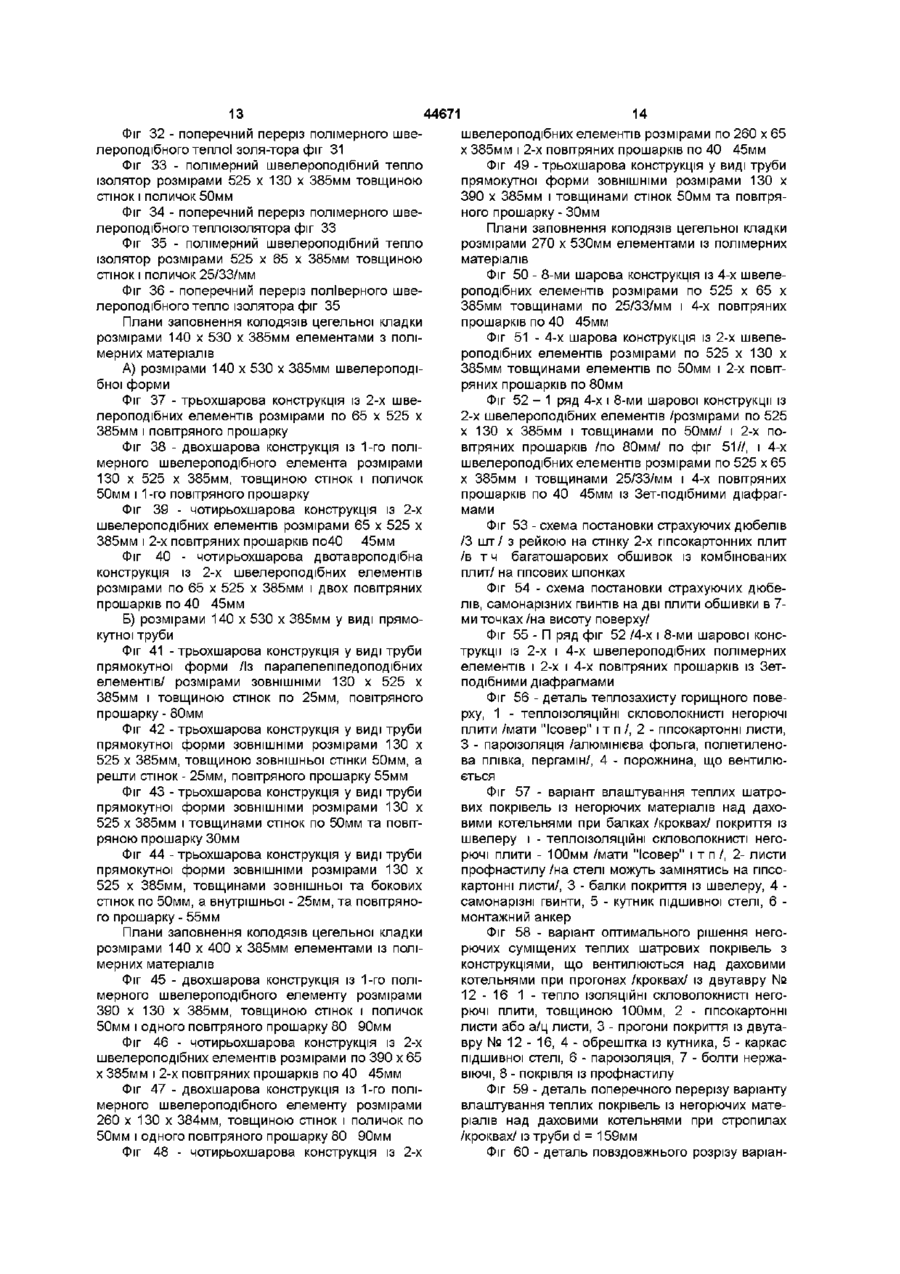

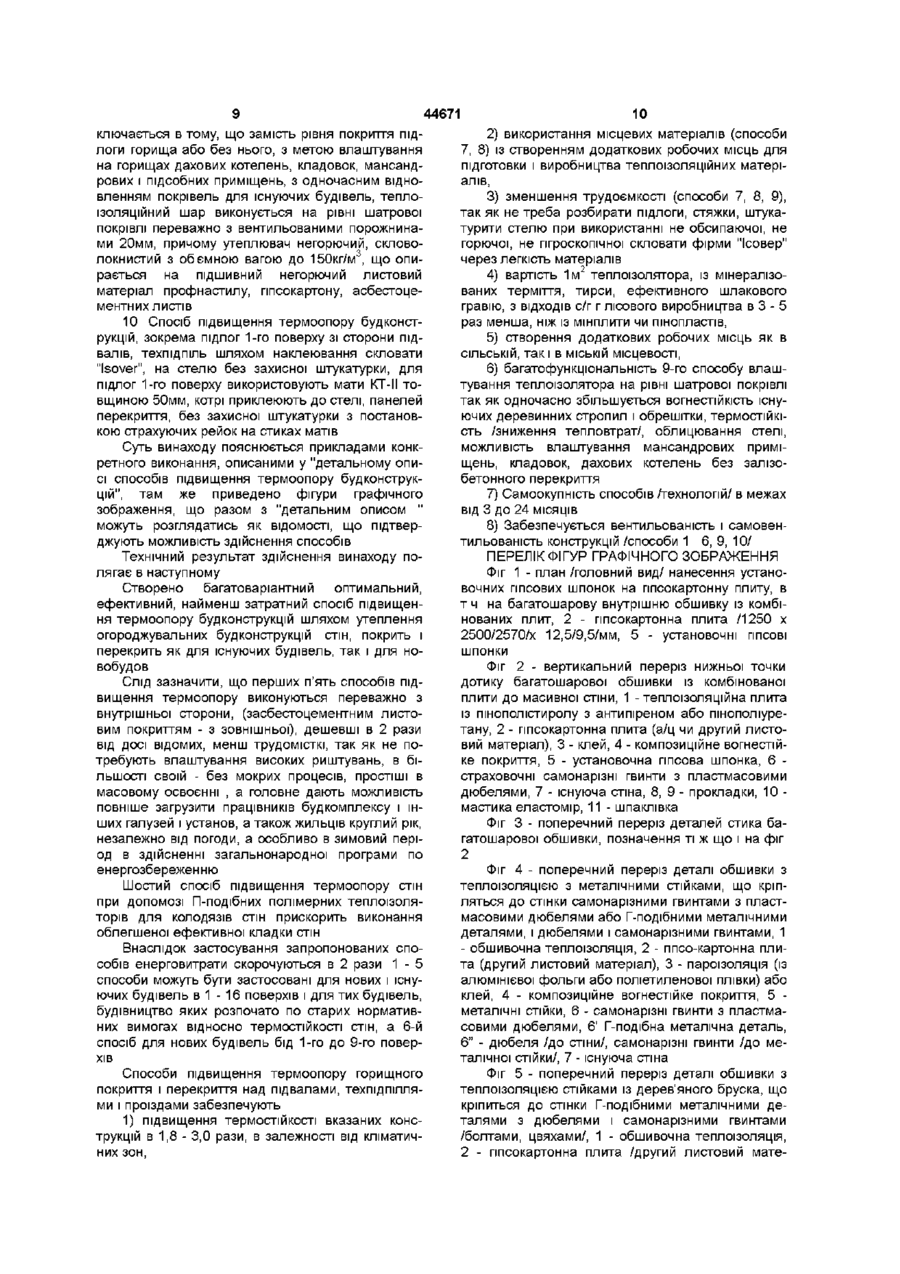

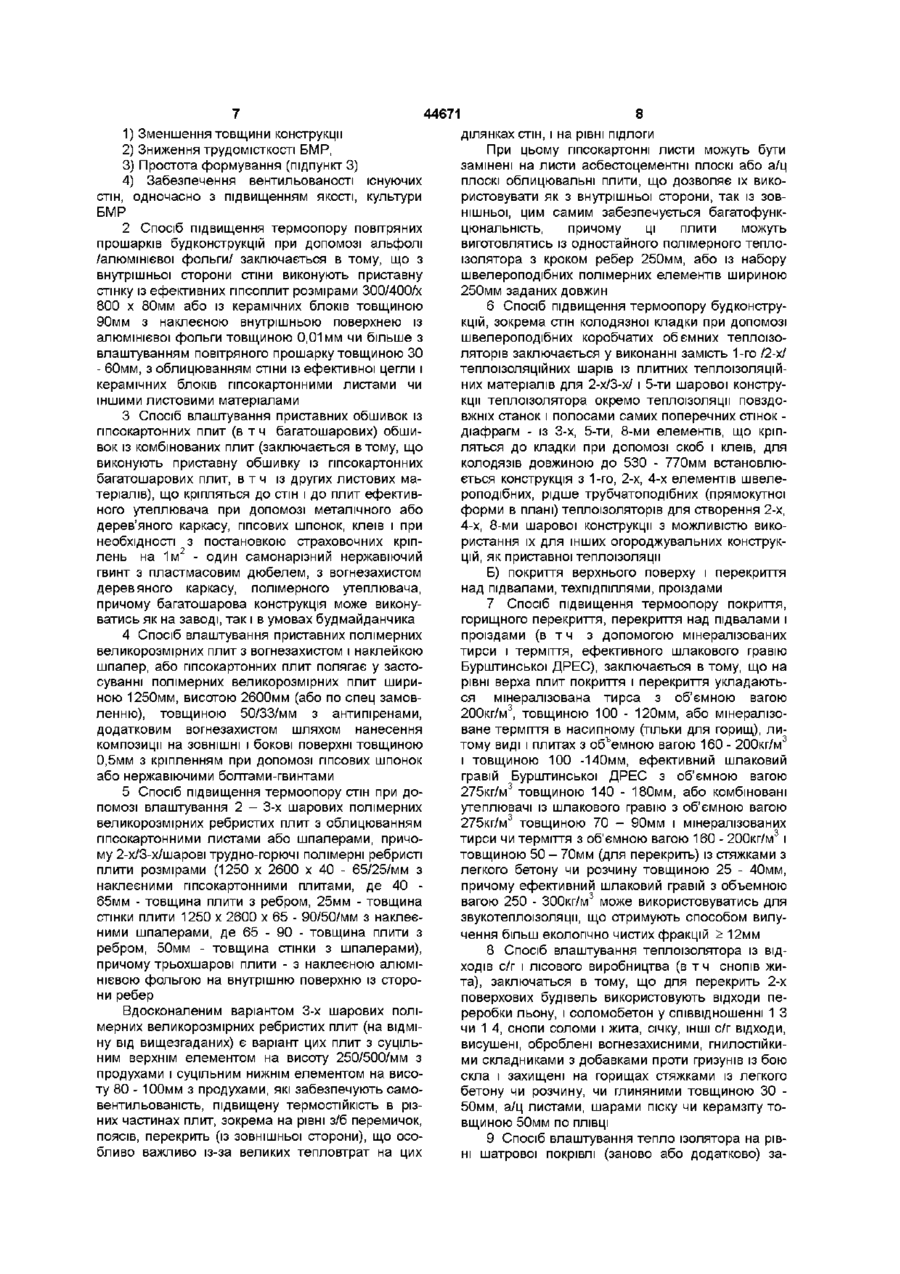

1 Спосіб підвищення термоопору будконструкцій, який включає ведення робіт з зовнішньої сторони шляхом напилення утеплювача з використанням складників, що спінюються, або облицювання стін плитковими полімерними чи мінеральними утеплювачами з захисною штукатуркою по СІТЦІ, який відрізняється тим, що малотеплопровідний утеплювач товщиною 30-60 мм або інший товщиною 70-140 мм наноситься на внутрішню сторону стіни і закріплюється притискуючою стінкою із ефективних гіпсоплит розмірами 300-400x800x80 мм, об'ємною вагою 600-700 кг/м3, або із цегли товщиною 90 мм, або керамічних блоків товщиною 90 мм і штирями в шахматному порядку з кроком 1050x600/800 мм, або плитковий твердий утеплювач на розчині, або клеї без притискної стінки з штукатуркою, або облицюванням ппсокартонними листами, або а/ц листовими матеріалами 2 Спосіб підвищення термоопору будконструкцій по п 1, який відрізняється тим, що теплоізоляційні набірні плити встановлюють на віддалі 0-15 мм від стіни і облицьовують листовими матеріалами, причому кріплення останніх здійснюють смугасто-переривчастим способом при допомозі розчину і клею, та при потребі, зі страхувальними нержавіючими гвинтами з пластмасовими дюбелями, або спочатку встановлюють дерев'яні рейки розміром 15x30-40 мм з кроком не більше 600 мм і кріплять їх дерев'яними пробками, а кріплення набірних теплоізоляційних плит і облицювальних листів по висоті і ширині не більше 600 мм і не менше в 2-х точках по ширині листа або 1 точки на одну теплоізоляційну плиту здійснюють при допомозі нержавіючих гвинтів 3 Спосіб підвищення термоопору будконструкцій по п 1, який відрізняється тим, що теплоізолюючий матеріал розміщується в пустотах ефективних гіпсоплит, керамічних блоків або аналогічних конструкцій, в т ч і з легкого бетону, які формуються в горизонтальному положенні з витягуванням пуансонів і з заповненням напівпустої, порожнин лити ми і іншими теплоізоляційними матеріалами, причому такі комплексні СТІНОВІ матеріали розміщуються на віддалі 15 мм і кріпляться до стіни на шпонках із розчину або клею, або сухим способом при допомозі рейок товщиною 15 мм 4 Спосіб підвищення термоопору будконструкцій по п 1 , який відрізняється тим, що до приставної стінки із ефективних гіпсоплит розмірами 300400x800x80 мм або з керамічних блоків товщиною 90 мм наклеюють на внутрішню сторону алюмінієву фольгу товщиною 0,01 мм і більше і влаштовують повітряний прошарок товщиною 3060 мм, та облицьовують стінку із ефективної цегли і керамічних блоків ппсокартонними листами 5 Спосіб підвищення термоопору будконструкцій по п 1, який відрізняється тим, що притискну стінку виконують у вигляді приставної обшивки із ппсокартонних багатошарових плит або інших листових матеріалів, що кріпляться до стін і до плит ефективного утеплювача при допомозі металічного або дерев'яного каркаса, гіпсових шпонок, клеїв і при необхідності з поставленням страхувальних кріплень у вигляді одного самонарізного нержавіючого гвинта з пластмасовим дюбелем на 1 м2, а також виконують вогнезахист дерев'яного каркаса, полімерного утеплювача, причому багатошарова конструкція може виконуватись як на заводі, так і в умовах будмайданчика 6 Спосіб підвищення термоопору будконструкцій по п 1, який відрізняється тим, що ефективний утеплювач виконують у вигляді полімерних великорозмірних плит шириною 1250 мм, висотою 2600 мм, товщиною 50 або 33 мм з антипіренами, додатковим вогнезахистом та гідроізоляцією, які виконують нанесенням на ЗОВНІШНІ І бокові поверхні плит композиції складу, мас % карбамідна смола 77-89, мелене негашене вапно 10-23, аеросил 0,01-0,05, товщиною 0,5-0,8 мм 7 Спосіб підвищення термоопору будконструкцій по п 1, який відрізняється тим, що ефективний утеплювач виконують у вигляді дво- тришарових полімерних ребристих плит розмірами 1250x2600x25/40-65/ мм з наклеєними ппсокартонними плитами, де 40-65 мм - товщина плити з ребром, 25 мм - товщина стінки плити, і розмірами 1250x2600x50 /65-90/мм з наклеєними шпалерами, де 65-90 мм - товщина плит з ребром, 50 мм -товщина стінки зі шпалерами, причому (О 44671 тришарові плити виконують з наклеюванням алюмінієвої фольги на внутрішню поверхню із сторони ребер або без неї, в тому числі самовентильованих з підвищеною термостійкістю, суцільними ділянками в різних частинах плит, причому ппсокартонні листи можуть бути замінені на ІНШІ ЛИСТОВІ матеріали 8 Спосіб підвищення термоопору будконструкцій для стін з колодязями шириною 140 або 270 мм, за яким виконують 1-2 теплоізоляційні шари із плиткових теплоізоляційних матеріалів для 2,3,5шарової конструкції теплоізолятора, окремо теплоізоляції повздовжніх стінок і смугами самих поперечних стінок-діафрагм, що кріпляться до кладки при допомозі скоб і клеїв, який відрізняється тим, що для колодязів довжиною до 530-770 мм встановлюють конструкцію із 1,2,4 елементів швелероподібних або трубчатоподібних, прямокутних в перерізі теплоізоляторів для створення 2,4,8шарової конструкції з можливістю використання їх для огороджувальних конструкцій, як приставної теплоізоляції 9 Спосіб підвищення термостійкості будівельних конструкцій /перекриття над підвалами, техпідвалами, підлог по грунту/, що включає нанесення на стелю /під підлогу/ теплоізоляційних матеріалів, який відрізняється тим, що на рівні верха плит покриття і перекриття укладаються мінералізована тирса об'ємною вагою 200 кг/м3 або мінералізоване терміття в насипному Тільки для горищ/, литому вигляді і плитах з об'ємною вагою 160-200 кг/м3 товщиною 100-140 мм, або ефективний шлаковий гравій Бурштинської ДРЕС об'ємною вагою 275 кг/м3 товщиною 140-180 мм, або комбіновані утеплювачі із шлакового гравію з Винахід відноситься до промисловості будівельних матеріалів і будівництва, реконструкції, капремонту опалюваних цивільних і виробничих будівель від одного до шістнадцяти поверхів Відома будівельна конструкція для кладки стін з перевязкою швів, що складається з двох повздовжніх стінок товщиною в половину цегли кожна, або одна /зовнішня/ в половину цегли, друга /внутрішня/ в одну цеглу чи 1,5 121 цегли, або зовнішня в 1,5 - 2 цегли, друга внутрішня в 1/4, 1/2 цегли, із 80мм ефективних ппсоплит /300 х 800мм/ і стіни розміщені між собою на віддалі 50 - 60 /140 // 270 /мм, причому повздовжні стіни з'єднуються між собою поперечними стіночками в половину цегли, або в одну цеглу, а колодязі, що утворились між повздовжніми і поперечними стінками заповнені теплоізоляційними матеріалами, наприклад, мінералізованою тирсою або мінералізованим терміттям, або шлаковим гравієм Бурштинської ДРЕС /Патент України № 24161, Е04С1/00, опубл бюл №5, 1998/ Недоліками аналогу є те, що дана будконструкція може примінятись, в основному, для нових будівель, а для існуючих будівель - підвищена трудомісткість і зменшення корисної жилої площі Відомий спосіб утеплення стін експлуатуючих об'ємною вагою 275 кг/м і товщиною 70-90 мм і мінералізованих тирси або терміття з об'ємною вагою 160-200 кг/м товщиною 50-70 мм для перекрить із стяжками з легкого бетону або розчину шаром 25-40 мм, причому шлаковий гравій з 3 об'ємною вагою 250-300 кг/м , що отриманий способом вилучення більш екологічно чистих фракцій /12 мм/, використовуються для звукотеплоізоляцм 10 Спосіб підвищення термостійкості будівельних конструкцій по п 9, який відрізняється тим, що як теплоізоляційний матеріал для будинків не вище 2-х поверхів використовують відходи переробки льону, соломобетон у пропорціях 1 3 або 1 4, снопи жита з обмолоченими і обрубаними колосками, січку і ІНШІ відходи с/г та лісового виробництва, попередньо висушені, оброблені вогнезахисними гнилостійкими складниками з додаванням бою скла проти гризунів і захищені на горищах стяжками із легкого бетону або розчину, або глиняними товщиною 30-50 мм, або а/ц листами, шаром піску чи керамзиту товщиною 50 мм по ПЛІВЦІ 11 Спосіб підвищення термоопору будконструкцій по п 9, який відрізняється тим, що теплоізоляційний шар розміщують в рівні шатрової покрівлі, причому утеплювач використовують негорючий, скловолокнистий з об'ємною вагою до 150 кг/м3, котрий опирається на підшивний негорючий листовий матеріал 12 Спосіб підвищення термостійкості будконструкцій по п 9, який відрізняється тим, що як теплоізоляційний матеріал для огороджувальних будконструкцій використовують скловату "Ісовер" для підлог 1-го поверху, де мати КТ-11 товщиною 50 мм наклеюють до стелі, панелей перекриття і встановлюють страхувальні рейки на стиках мат будівель, що виконуються по двох принципово ВІДМІННИХ технологіях ведення робіт з зовнішньої сторони - напилення утеплювача з використанням складників, що спінюються, - облицювання стін плитними полімерними або мінеральними утеплювачами з захисною штукатуркою по СІТЦІ /Рекомендації КиївЗНДІЗПа/ Недоліками даного способу є те, що вказані технології виконуються з зовнішньої сторони, дорогі і трудомісткі, можуть виконуватись посезонне /в основному, в ЛІТНІЙ період/, складніші в масовому освоєнні, не можуть загрузити ефективніше працівників будкомплексу, а також жильців, особливо в зимовий період ВІДОМІ З ТИПОВИХ проектних рішень способи підвищення термоопору будконструкцій, зокрема горищного покриття і перекриття над підвалами, техпідпіллями, проїздами заключаються у виконанні (або добавки до уже виконаного з разбіркою підлоги, стяжки) тепло ізолюючого шару на рівні верха плит покриття і перекриття переважно із пінобетону, газобетону, гравію керамзітового, щебня із доменного шлаку, з об ємною вагою 400 500 кг/м3 товщинами 200/90/ до 300/120/мм/ рідше із жорстких мінераловатних плит, пенопластів з об ємною вагою до 200кг/м товщиною 120/50/мм і 3 40 - 50кг/м товщиною 40 - 60мм, причому в дужках указана товщина шару в старих нормативах або існуючого теплоізолятору Недоліками цих способів є значна трудомісткість, неекономічність, зменшення висоти приміщень, не повна ВІДПОВІДНІСТЬ матеріалів вимогам радіаційної якості (наприклад, шлаковий гравій Бурштинської ДРЕС з об ємною 3 вагою 400 - 500кг/м ), неможливість масової загрузки людського потенціалу, небагатофункцюнальність Більш прогресивними способами підвищення термостійкості буд конструкцій (перекриття над підвалами, техпідпіллями, підлог по ґрунту) передбачається нанесення на стелю (під підлогу) малотеплопровідних теплоізоляційних матеріалів шаром 39 - 50мм та шару захисної штукатурки чи заміна на більш ефективний теплоізоляційний шар під підлогу при капремонті [патент України № 23488] Недоліками цих способів є значна трудомісткість через розбирання підлог, стяжок, влаштування штукатурки, незручності для жильців і поверху, обмеженість примшення способу, необхідність капремонту Найближчим по технічній сутності є "Спосіб підвищення термостійкості будівельних конструкцій (перекриття над підвалами, техпідпіллями, підлог по ґрунту)" /патент України № 23488, Е02С2/04, бюл № 4, 1998/ при допомозі влаштування "теплих фундаментів" Суть його полягає в тому, що для існуючих будівель утеплювач наноситься на внутрішню (рідше зовнішню) сторону фундаменту і закріплюється притискуючою цегляною стінкою товщиною 65мм та штирями в шахматному порядку з кроком 1200 х 600мм і глибиною забивки 80 - 100мм, або плитний (твердий) утеплювач наноситься під розшивку на розчині чи на клею без притискуючої стінки, а для нових будівель - звичайні бетонні блоки фундаментів замінено багатошаровими бетонними блоками, де ЗОВНІШНІ І внутрішні стінки блоку зєднуються між собою поперечними діафрагмами товщиною 120 або 250мм з забезпеченням необхідної перевязки і МІЦНОСТІ, а пустоти /5ІО х 120/60, 180, 260/х 580/290/ заповнюються утеплювачем, причому зовнішня стінка має товщину 120/60/мм, товщина внутрішньої стінки блоку не менше 250мм для будинків до 5-ти поверхів і 380мм - для 9-ти поверхових, марка бетону не менше 150 44671 тискуючою стінкою і без неї з внутрішньої сторони передбачав 4 варіанти виконання де малотеплопровідний утеплювач товщиною ЗО - 60мм наноситься на внутрішню сторону стіни і закріплюється притискуючою стінкою із ефективних гіпсоплит 300 х 800 х 80мм, 400 х 800 х 80мм з об'ємною вагою 3 600 - 700кг/м (рідше із цегли товщиною 65мм чи керамічних блоків товщиною 90мм) та штирями в шахматному порядку з кроком 1050 х 600/1050 х 800/мм, або (2-й варіант) плитний (твердий) утеплювач наноситься на розчині, на шпонках із розчину, чи на клею без притискуючої стінки із штукатуркою або облицювання гіпсокартонними чи а/ц чи іншими листовими матеріалами Недоліком цього способу є те, що обмеженість його примшення тільки для нульового циклу Технічна задача - створення багатоваріантного, оптимального, ефективного, найменш затратного способу підвищення термоопору будконструкцій шляхом утеплення огороджувальних будконструкцій стін, перекрить і покрить, як для існуючих будівель, так і для новобудов Поставлена технічна задача вирішується способом підвищення термоопору будконструкцій, який передбачав 10 варіантів виконання, із них 6 для стін і 4 - для перекрить і покрить Основна суть способів заключається в слідуючому А) для стін 1 Спосіб з влаштуванням утеплювача з при Більш досконалими, новими і уточненими є 3-й і 4-й варіанти Спосіб по варіанту 3 заключається в установці теплоізоляційних набірних плит на віддалі 0 15мм від стін (цегельних, переважно товщиною 250, 380мм, КПД, дерев'яних різної товщини) і облицюванням листовими матеріалами, причому, крім кріплення смугасто-переривистим способом при допомозі розчину і клею та по потребі страхуючими нержавіючими гвинтами з пластмасовими дюбелями, передбачає сухе кріплення Суть останнього (особливо для зимових умов роботи) полягає в установленні дерев'яних рейок 15 х 30/40/мм з кроком не більше 600мм, що кріпляться до стін при допомозі деревяних пробок, а кріплення набірних теплоізоляційних плит і облицювальних листів по висоті і шириніне більше 600мм і не менш в 2х точках по ширині листа чи 1 точки на одну теплоізоляційну плиту при допомозі нержавіючих гвинтів Переваги 1 Підвищення термостійкості стін товщиною 250 510мм за рахунок повітряного прошарку на 25 50% 2 Забезпечення вентильованості конструкції 3 Відпадає необхідність в пароізоляції 4 Можливість виконання робіт в любу пору року Спосіб по варіанту 4 заключається в тому, що теплоізолюючий матеріал розміщується не між існуючою стіною і притискуючими штучними ефективними стіновими матеріалами, а в пустотах останніх (ефективних гіпсоплит, керамічних блоків Коломийського заводу стінових матеріалів і інших аналогічних конструкцій, в тому числі із легкого бетону) Самі комплексні СТІНОВІ матеріали розміщуються на віддалі 15мм і кріпляться на до стіни на шпонках із розчину (клею) або сухим способом (при допомозі рейок товщиною 15 мм) Способи заповнення пустот ефективних стінових матеріалів слідуючи 1 до укладки їх з використанням швидкотвердіючих розчинів для заробки ТИЛЬНИХ КІНЦІВ, 2 по ходу укладки їх в ряди, 3 формування напівппсоплит, напівлегких бетонних блоків (на швидкотвердіючих цементах) в горизонтальному положенні з послідуючим підйомом (замість витягування) пуансонів і з заповненням напівпустої", порожнин (для швелероподібних конструкцій) литими і другими теплоізоляційними матеріалами Ефективність (переваги) варіанту 4 44671 1) Зменшення товщини конструкції 2) Зниження трудомісткості БМР, 3) Простота формування (підпункт 3) 4) Забезпечення вентильованості існуючих стін, одночасно з підвищенням якості, культури БМР 2 Спосіб підвищення термоопору повітряних прошарків будконструкцій при допомозі альфолі /алюмінієвої фольги/ заключається в тому, що з внутрішньої сторони стіни виконують приставну стінку із ефективних ппсоплит розмірами 300/400/х 800 х 80мм або із керамічних блоків товщиною 90мм з наклеєною внутрішньою поверхнею із алюмінієвої фольги товщиною 0,01мм чи більше з влаштуванням повітряного прошарку товщиною ЗО - 60мм, з облицюванням стіни із ефективної цегли і керамічних блоків ппсокартонними листами чи іншими листовими матеріалами 3 Спосіб влаштування приставних обшивок із ппсокартонних плит (в т ч багатошарових) обшивок із комбінованих плит (заключається втому, що виконують приставну обшивку із ппсокартонних багатошарових плит, в т ч із других листових матеріалів), що кріпляться до стін і до плит ефективного утеплювача при допомозі металічного або дерев'яного каркасу, гіпсових шпонок, клеїв і при необхідності з постановкою страховочних кріплень на 1м2 - один самонарізний нержавіючий гвинт з пластмасовим дюбелем, з вогнезахистом дерев яного каркасу, полімерного утеплювача, причому багатошарова конструкція може виконуватись як на заводі, так і в умовах будмайданчика 4 Спосіб влаштування приставних полімерних великорозмірних плит з вогнезахистом і наклейкою шпалер, або ппсокартонних плит полягає у застосуванні полімерних великорозмірних плит шириною 1250мм, висотою 2600мм (або по спец замовленню), товщиною 50/33/мм з антипіренами, додатковим вогнезахистом шляхом нанесення композиції на ЗОВНІШНІ І бокові поверхні товщиною 0,5мм з кріпленням при допомозі гіпсових шпонок або нержавіючими болтами-гвинтами 5 Спосіб підвищення термоопору стін при допомозі влаштування 2 - 3-х шарових полімерних великорозмірних ребристих плит з облицюванням ппсокартонними листами або шпалерами, причому 2-х/З-х/шарові трудно-горючі полімерні ребристі плити розмірами (1250 х 2600 х 40 - 65/25/мм з наклеєними ппсокартонними плитами, де 40 65мм - товщина плити з ребром, 25мм - товщина стінки плити 1250 х 2600 х 65 - 90/50/мм з наклеєними шпалерами, де 65 - 90 - товщина плити з ребром, 50мм - товщина стінки з шпалерами), причому трьохшарові плити - з наклеєною алюмінієвою фольгою на внутрішню поверхню із сторони ребер Вдосконаленим варіантом 3-х шарових полімерних великорозмірних ребристих плит (на відміну від вищезгаданих) є варіант цих плит з суцільним верхнім елементом на висоту 250/500/мм з продухами і суцільним нижнім елементом на висоту 80 - 100мм з продухами, які забезпечують самовентильованість, підвищену термостійкість в різних частинах плит, зокрема на рівні з/б перемичок, поясів, перекрить (із ЗОВНІШНЬОЇ сторони), що особливо важливо із-за великих тепловтрат на цих 8 ділянках стін, і на рівні підлоги При цьому ппсокартонні листи можуть бути замінені на листи асбестоцементы плоскі або а/ц плоскі облицювальні плити, що дозволяє їх використовувати як з внутрішньої сторони, так із зовнішньої, цим самим забезпечується багатофункцюнальність, причому ці плити можуть виготовлятись із одностайного полімерного теплоізолятора з кроком ребер 250мм, або із набору швелероподібних полімерних елементів шириною 250мм заданих довжин 6 Спосіб підвищення термоопору будконструкцій, зокрема стін колодязної кладки при допомозі швелероподібних коробчатих об ємних теплоізоляторів заключається у виконанні замість 1-го /2-х/ теплоізоляційних шарів із плитних теплоізоляційних матеріалів для 2-х/З-х/ і 5-ти шарової конструкції теплоізолятора окремо теплоізоляції повздовжніх станок і полосами самих поперечних стінок діафрагм - із 3-х, 5-ти, 8-ми елементів, що кріпляться до кладки при допомозі скоб і клеїв, для колодязів довжиною до 530 - 770мм встановлюється конструкція з 1-го, 2-х, 4-х елементів швелероподібних, рідше трубчатоподібних (прямокутної форми в плані) теплоізоляторів для створення 2-х, 4-х, 8-ми шарової конструкції з можливістю використання їх для інших огороджувальних конструкцій, як приставної теплоізоляції Б) покриття верхнього поверху і перекриття над підвалами, техпідпіллями, проїздами 7 Спосіб підвищення термоопору покриття, горищного перекриття, перекриття над підвалами і проїздами (в т ч з допомогою мінералізованих тирси і терміття, ефективного шлакового гравію Бурштинської ДРЕС), заключається в тому, що на рівні верха плит покриття і перекриття укладаються мінералізована тирса з об'ємною вагою 200кг/м3, товщиною 100 - 120мм, або мінералізоване терміття в насипному (тільки для горищ), литому виді і плитах з объемною вагою 160 - 200кг/м3 і товщиною 100 -140мм, ефективний шлаковий гравій Бурштинської ДРЕС з об'ємною вагою 275кг/м3 товщиною 140 - 180мм, або комбіновані утеплювачі із шлакового гравію з об'ємною вагою 3 275кг/м товщиною 70 - 90мм і мінералізованих тирси чи терміття з об'ємною вагою 160 - 200кг/м3 і товщиною 50 - 70мм (для перекрить) із стяжками з легкого бетону чи розчину товщиною 25 - 40мм, причому ефективний шлаковий гравій з объемною вагою 250 - 300кг/м3 може використовуватись для звукотеплоізоляцм, що отримують способом вилучення більш екологічно чистих фракцій > 12мм 8 Спосіб влаштування теплоізолятора із ВІДХОДІВ с/г і лісового виробництва (в т ч снопів жита), заключаться в тому, що для перекрить 2-х поверхових будівель використовують відходи переробки льону, і соломобетон у співвідношенні 1 З чи 1 4, снопи соломи і жита, січку, ІНШІ С/Г ВІДХОДИ, висушені, оброблені вогнезахисними, гнилостійкими складниками з добавками проти гризунів із бою скла і захищені на горищах стяжками із легкого бетону чи розчину, чи глиняними товщиною ЗО 50мм, а/ц листами, шарами піску чи керамзіту товщиною 50мм по ПЛІВЦІ 9 Спосіб влаштування тепло ізолятора на рівні шатрової покрівлі (заново або додатково) за 44671 ключається в тому, що замість рівня покриття підлоги горища або без нього, з метою влаштування на горищах дахових котелень, кладовок, мансандрових і підсобних приміщень, з одночасним відновленням покрівель для існуючих будівель, теплоізоляційний шар виконується на рівні шатрової покрівлі переважно з вентильованими порожнинами 20мм, причому утеплювач негорючий, склово3 локнистий з об ємною вагою до 150кг/м , що опирається на підшивний негорючий листовий матеріал профнастилу, ппсокартону, асбестоцементних листів 10 Спосіб підвищення термоопору будконструкцій, зокрема підлог 1-го поверху зі сторони підвалів, техпідпіль шляхом наклеювання скловати "Isover", на стелю без захисної штукатурки, для підлог 1-го поверху використовують мати КТ-ІІ товщиною 50мм, котрі приклеюють до стелі, панелей перекриття, без захисної штукатурки з постановкою страхуючих рейок на стиках матів Суть винаходу пояснюється прикладами конкретного виконання, описаними у "детальному описі способів підвищення термоопору будконструкцій", там же приведено фігури графічного зображення, що разом з "детальним описом " можуть розглядатись як ВІДОМОСТІ, ЩО підтверджують можливість здійснення способів Технічний результат здійснення винаходу полягає в наступному Створено багатоваріантний оптимальний, ефективний, найменш затратний спосіб підвищення термоопору будконструкцій шляхом утеплення огороджувальних будконструкцій стін, покрить і перекрить як для існуючих будівель, так і для новобудов Слід зазначити, що перших п'ять способів підвищення термоопору виконуються переважно з внутрішньої сторони, (засбестоцементним листовим покриттям - з зовнішньої), дешевші в 2 рази від досі відомих, менш трудомісткі, так як не потребують влаштування високих риштувань, в більшості своїй - без мокрих процесів, простіші в масовому освоєнні , а головне дають можливість повніше загрузити працівників будкомплексу і інших галузей і установ, а також жильців круглий рік, незалежно від погоди, а особливо в зимовий період в здійсненні загальнонародної програми по енергозбереженню Шостий спосіб підвищення термоопору стін при допомозі П-подібних полімерних теплоізоляторів для колодязів стін прискорить виконання облегшеної ефективної кладки стін Внаслідок застосування запропонованих способів енерговитрати скорочуються в 2 рази 1 - 5 способи можуть бути застосовані для нових і існуючих будівель в 1 - 16 поверхів і для тих будівель, будівництво яких розпочато по старих нормативних вимогах відносно термостійкості стін, а 6-й спосіб для нових будівель бід 1-го до 9-го поверхів Способи підвищення термоопору горищного покриття і перекриття над підвалами, техпідпіллями і проїздами забезпечують 1) підвищення термостійкості вказаних конструкцій в 1,8 - 3,0 рази, в залежності від кліматичних зон, 10 2) використання місцевих матеріалів (способи 7, 8) із створенням додаткових робочих місць для підготовки і виробництва теплоізоляційних матеріалів, 3) зменшення трудоемкости (способи 7, 8, 9), так як не треба розбирати підлоги, стяжки, штукатурити стелю при використанні не обсипаючої, не горючої, не гігроскопічної скловати фірми "Ісовер" через легкість матеріалів 2 4) вартість 1м теплоізолятора, із мінералізованих терміття, тирси, ефективного шлакового гравію, з ВІДХОДІВ с/г г лісового виробництва в 3 - 5 раз менша, ніж із мінплити чи пшопластів, 5) створення додаткових робочих місць як в СІЛЬСЬКІЙ, так і в МІСЬКІЙ місцевості, 6) багатофункцюнальність 9-го способу влаштування теплоізолятора на рівні шатрової покрівлі так як одночасно збільшується вогнестійкість існуючих деревинних стропил і обрешітки, термостійкість /зниження тепловтрат/, облицювання стелі, можливість влаштування мансандрових приміщень, кладовок, дахових котелень без залізобетонного перекриття 7) Самоокупність способів Технологій/ в межах від 3 до 24 МІСЯЦІВ 8) Забезпечується вентильованість і самовентильованість конструкцій /способи 1 6, 9, 10/ ПЕРЕЛІК ФІГУР ГРАФІЧНОГО ЗОБРАЖЕННЯ Фіг 1 - план /головний вид/ нанесення установочних гіпсових шпонок на ппсокартонну плиту, в т ч на багатошарову внутрішню обшивку із комбінованих плит, 2 - ппсокартонна плита /1250 х 2500/2570/х 12,5/9,5/мм, 5 - установочні ГІПСОВІ шпонки Фіг 2 - вертикальний переріз нижньої точки дотику багатошарової обшивки із комбінованої плити до масивної стіни, 1 -теплоізоляційна плита із пінополістиролу з антипіреном або пінополіуретану, 2 - ппсокартонна плита (а/ц чи другий листовий матеріал), 3 - клей, 4 - композиційне вогнестійке покриття, 5 - установочна гіпсова шпонка, 6 страховочні самонарізні гвинти з пластмасовими дюбелями, 7 - існуюча стіна, 8, 9 - прокладки, 10 мастика еластомір, 11 - шпаклівка Фіг 3 - поперечний переріз деталей етика багатошарової обшивки, позначення ті ж що і на фіг 2 Фіг 4 - поперечний переріз деталі обшивки з теплоізоляцією з металічними стійками, що кріпляться до стінки самонарізними гвинтами з пластмасовими дюбелями або Г-подібними металічними деталями, і дюбелями і самонарізними гвинтами, 1 - обшивочна теплоізоляція, 2 - ппео-картонна плита (другий листовий матеріал), 3 - пароізоляція (із алюмінієвої фольги або поліетиленової плівки) або клей, 4 - композиційне вогнестійке покриття, 5 металічні стійки, 6 - самонарізні гвинти з пластмасовими дюбелями, 6' Г-подібна металічна деталь, 6" - дюбеля /до стіни/, самонарізні гвинти /до металічної стійки/, 7 - існуюча стіна Фіг 5 - поперечний переріз деталі обшивки з теплоізоляцією стійками із дерев'яного бруска, що кріпиться до стінки Г-подібними металічними деталями з дюбелями і самонарізними гвинтами /болтами, цвяхами/, 1 - обшивочна теплоізоляція, 2 - ппсокартонна плита /другий листовий мате 11 44671 12 ріал/, 3 - пароізоляція або клей, 4 - композиційне Фіг 17 - головний вид самовентильованої бавогнестійке покриття, /для горючої теплоізоляції/, 5 гатошарової ребристої плити із підвищеною тер- стійки із дерев'яного бруска, 6 - дюбеля, 6' - Гмостійкістю, суцільними елементами в верхніх і подібні металічні деталі, 6" - самонарізні гвинти нижніх частинах плит з облицюванням ппсокар/болти/, шурупи, 7 - існуюча стіна тонним листом або шпалерами, або а/ц листами, чи а/ц плоскими облицювальними плитами, 1 Фіг 6 - поперечний переріз деталі обшивки з теплоізоляційна самовентильована великорозміртеплоізоляцією з металічними стійками, що не дона ребриста плита з підвищеною термостійкістю тикаються до стіни , з кріпленням до стіниз до/суцільними участками/ в різних частинах плити /Із помогою металічних хомутів 1 - обшивочна теплопінополістиролу з антипіреном, або пінополіуретаізоляція, 2 - ппсокартонна плита /другий листовий ну з композиційним вогнестійким покриттям чи без матеріал/, 3 - пароізоляція або клей, 4 - композинього, 2 - ппсокартонна плита або шпалери /або ційне вогнестійке покриття /для горючих матеріаІНШІ листові матеріали/, 3 - клей, 4 - отвори, 5 лів/, 5 - металічні стійки, 6 - металічні хомути, 6' продухи металічні деталі хомутів, 6"-самонарізні гвинти /болти/, 7 - існуюча стіна Фіг 18 - поперечний переріз основної частини Фіг 7 - поперечний переріз деталі обшивки з самовентильованої багатошарової великорозміртеплоізоляцією, з стійками Із дерев'яного бруска, ної ребристої плити, що зображена на фіг 17 що кріпиться до дерев'яних пробок, що закладені в Фіг 19 - повздовжній переріз самовентильоваСТІНІ, 1 - обшивочная теплоізоляція, 2 - ппсокарної багатошарової великорозмірної ребристої плитонна плита, 3 - пароізоляція або клей, 4 - компоти, що зображена на фіг 17 зиційне вогнестійке покриття /для горючих матеріФіг 20 - поперечний переріз суцільних частин алів,/ 5 - стійки із дерев'яного бруска, 6 самовентильваної багатошарової великорозмірної самонарізні гвинти або цвяхи, 6" - шурупи, 7 - ісребристої плити, що зображена на фіг 18 нуюча стіна, 8 - дерев'яні пробки, закладені в СТІНІ Фіг 21 - головний вид самовентильованої багатошарової великорозмірної ребристої плити із ФІГ 8 - головний вид багатошарової комбінонабору швелероподібних полімерних елементів з ваної плити, що облицьована ппсокартонними підвищеною термостійкістю /суцільними елеменлистами або шпалерами, 1 - теплоізоляційна плотами/ в верхніх і нижніх частинах, з облицюванням ска плита /Із пінополістиролу з антипіреном, або ппсокартонними листами або шпалерами, або а/ц пінополіуретану з композиційним вогнестійким листами чи а/ц плоскими облицювальними плитапокриттям/, 2 - ппсокартонна плита або шпалери ми для фасадів 1 - теплоізоляційна самовенти/Інші листові матеріали/, 3 - клей льована ребриста плита із набору плоских і швеФіг 9 - поперечний переріз багатошарової лероподібних елементів з підвищеною комбінованої плити, що зображена на фіг 8 термостійкістю в різних частинах плити /Із пінопоФіг 10 - головний вид багатошарової великолістиролу з антипіреном або пінополіуретану з розмірної ребристої плити з облицюванням ппсокомпозиційним вогнестійким покриттям чи без ньокартонним листом або шпалерами, з товщиною го/, 2 - ппсокартонна плита або шпалери /або ІНШІ стінки полімерної плити - 50мм і 3-ма рядами поЛИСТОВІ матеріали/, 3 - клей, 4 - отвори, 5 - продувздовжніх ребер хи Фіг 11 - поперечний переріз багатошарової великорозмірної плити /ребристої/, що зображена Фіг 22 - поперечний переріз основної частини на фіг 10 самовентильованої багатошарової великорозмірної ребристої плити, що зображена на фіг 21 Фіг 12 - повздовжній переріз багатошарової великорозмірної ребристої плити, що зображена Фіг 23 - повздовжній переріз самовентильована фіг 1 0 , 1 - теплоізоляційна ребриста плита /Із ної багатошарової великорозмірної ребристої плипінополістиролу з антипіреном, або пінополіуретати, що зображена на фіг 21 ну з композиційним вогнестійким покриттям, 2 Фіг 24 - поперечний переріз суцільної частини ппсокартонна плита або, шпалери /Інші листові самовентильованої багатошарової великорозмірматеріали/, 3 - клей ної ребристої плити, що зображена на фіг 21 Фіг 13 - головний вид багатошарової великоФіг 25 - полімерний швелероподібний тепло розмірної ребристої плити з облицюванням ппсоізолятор розмірами 260 х 130 х 385мм, товщина картонним листом або шпалерами з товщиною стінок і перемичок поличок 50мм стінки полімерної плити - 25/33/мм і 3-ма рядами Фіг 26 - поперечний переріз полімерного швеповздовжніх ребер у верхній частині і 5-ма рядами лероподібного теплоізолятотора фіг 25 в нижній частині плити, 1 - теплоізоляційна ребФіг 27 - полімерний швелероподібний теплориста плита /Із пінополістиролу з антипіреном або ізолятор розмірами 260 х 65 х 385мм, товщиною з пінополіуретану з композиційним вогнестійким стінок І поличок 25/33/мм покриттям чи без нього/, 2 - ппсокартонна плита Фіг 28 - поперечний переріз полімерного швеабо шпалери /або ІНШІ ЛИСТОВІ матеріали/, 3 - клей лероподібного тепло ізолятора фіг 27 Фіг 14 - поперечний переріз верхньої частини Фіг 29 - полімерний швелероподібний теплобагатошарової великорозмірної ребристої плити, ізолятор розмірами 390 х 130 х 385мм, товщиною що зображена на фіг 13 стінок і поличок 50мм Фіг 15 - повздовжній переріз багатошарової Фіг ЗО - поперечний переріз полімерного швевеликорозмірної плити, що зображена на фіг 13 лероподібного тепло ізолятора фіг 29 Фіг 16 - поперечний переріз нижньої частини Фіг 31 - полімерний швелероподібний теплобагатошарової великорозмірної ребристої плити, ізолятор розмірами 390 х 65 х 385мм, товщиною що зображена на фіг 13 стінок і поличок 25/33/мм 13 Фіг 32 - поперечний переріз полімерного швелероподібного теплої золя-тора фіг 31 Фіг 33 - полімерний швелероподібний тепло ізолятор розмірами 525 х 130 х 385мм товщиною стінок і поличок 50мм Фіг 34 - поперечний переріз полімерного швелероподібного тепло ізолятора фіг 33 Фіг 35 - полімерний швелероподібний тепло ізолятор розмірами 525 х 65 х 385мм товщиною стінок і поличок 25/33/мм Фіг 36 - поперечний переріз поліверного швелероподібного тепло ізолятора фіг 35 Плани заповнення колодязів цегельної кладки розмірами 140 х 530 х 385мм елементами з полімерних матеріалів А) розмірами 140 х 530 х 385мм швелероподібної форми Фіг 37 - трьохшарова конструкція із 2-х швелероподібних елементів розмірами по 65 х 525 х 385мм і повітряного прошарку Фіг 38 - двохшарова конструкція із 1-го полімерного швелероподібного елемента розмірами 130 х 525 х 385мм, товщиною стінок і поличок 50мм і 1-го повітряного прошарку Фіг 39 - чотирьохшарова конструкція із 2-х швелероподібних елементів розмірами 65 х 525 х 385мм і 2-х повітряних прошарків по40 45мм Фіг 40 - чотирьохшарова двотавроподібна конструкція із 2-х швелероподібних елементів розмірами по 65 х 525 х 385мм і двох повітряних прошарків по 40 45мм Б) розмірами 140 х 530 х 385мм у виді прямокутної труби Фіг 41 - трьохшарова конструкція у виді труби прямокутної форми /Із паралелепіпедоподібних елементів/ розмірами ЗОВНІШНІМИ 130 Х 525 х 385мм і товщиною стінок по 25мм, повітряного прошарку - 80мм Фіг 42 - трьохшарова конструкція у виді труби прямокутної форми ЗОВНІШНІМИ розмірами 130 х 525 х 385мм, товщиною зовнішньої стінки 50мм, а решти стінок - 25мм, повітряного прошарку 55мм Фіг 43 - трьохшарова конструкція у виді труби прямокутної форми ЗОВНІШНІМИ розмірами 130 х 525 х 385мм і товщинами стінок по 50мм та повітряною прошарку 30мм Фіг 44 - трьохшарова конструкція у виді труби прямокутної форми ЗОВНІШНІМИ розмірами 130 х 525 х 385мм, товщинами зовнішньої та бокових стінок по 50мм, а внутрішньої - 25мм, та повітряного прошарку - 55мм Плани заповнення колодязів цегельної кладки розмірами 140 х 400 х 385мм елементами із полімерних матеріалів Фіг 45 - двохшарова конструкція із 1-го полімерного швелероподібного елементу розмірами 390 х 130 х 385мм, товщиною стінок і поличок 50мм і одного повітряного прошарку 80 90мм Фіг 46 - чотирьохшарова конструкція із 2-х швелероподібних елементів розмірами по 390 х 65 х 385мм і 2-х повітряних прошарків по 40 45мм Фіг 47 - двохшарова конструкція із 1-го полімерного швелероподібного елементу розмірами 260 х 130 х 384мм, товщиною стінок і поличок по 50мм і одного повітряного прошарку 80 90мм Фіг 48 - чотирьохшарова конструкція із 2-х 44671 14 швелероподібних елементів розмірами по 260 х 65 х 385мм і 2-х повітряних прошарків по 40 45мм Фіг 49 - трьохшарова конструкція у виді труби прямокутної форми ЗОВНІШНІМИ розмірами 130 х 390 х 385мм і товщинами стінок 50мм та повітряного прошарку - 30мм Плани заповнення колодязів цегельної кладки розмірами 270 х 530мм елементами із полімерних матеріалів Фіг 50 - 8-ми шарова конструкція із 4-х швелероподібних елементів розмірами по 525 х 65 х 385мм товщинами по 25/33/мм і 4-х повітряних прошарків по 40 45мм Фіг 51 - 4-х шарова конструкція із 2-х швелероподібних елементів розмірами по 525 х 130 х 385мм товщинами елементів по 50мм і 2-х повітряних прошарків по 80мм Фіг 5 2 - 1 ряд 4-х і 8-ми шарової конструкції із 2-х швелероподібних елементів /розмірами по 525 х 130 х 385мм і товщинами по 50мм/ і 2-х повітряних прошарків /по 80мм/ по фіг 51//, і 4-х швелероподібних елементів розмірами по 525 х 65 х 385мм і товщинами 25/33/мм і 4-х повітряних прошарків по 40 45мм із Зет-подібними діафрагмами Фіг 53 - схема постановки страхуючих дюбелів /З шт/ з рейкою на стінку 2-х ппсокартонних плит /в т ч багатошарових обшивок із комбінованих плит/ на гіпсових шпонках Фіг 54 - схема постановки страхуючих дюбелів, самонарізних гвинтів на дві плити обшивки в 7ми точках /на висоту поверху/ Фіг 55 - П ряд фіг 52 /4-х і 8-ми шарової конструкції із 2-х і 4-х швелероподібних полімерних елементів і 2-х і 4-х повітряних прошарків із Зетподібними діафрагмами Фіг 56 - деталь теплозахисту горищного поверху, 1 - теплоізоляційні скловолокнисті негорючі плити /мати "Ісовер" і т п /, 2 - ппсокартонні листи, З - пароізоляція /алюмінієва фольга, поліетиленова плівка, пергамін/, 4 - порожнина, що вентилюється Фіг 57 - варіант влаштування теплих шатрових покрівель із негорючих матеріалів над даховими котельнями при балках /кроквах/ покриття із швелеру і - теплоізоляційні скловолокнисті негорючі плити - 100мм /мати "Ісовер" і т п /, 2- листи профнастилу/на стелі можуть замінятись на ппсокартонні листи/, 3 - балки покриття із швелеру, 4 самонарізні гвинти, 5 - кутник підшивної стелі, 6 монтажний анкер Фіг 58 - варіант оптимального рішення негорючих суміщених теплих шатрових покрівель з конструкціями, що вентилюються над даховими котельнями при прогонах /кроквах/ із двутавру № 1 2 - 1 6 1 - тепло ІЗОЛЯЦІЙНІ скловолокнисті негорючі плити, товщиною 100мм, 2 - ппсокартонні листи або а/ц листи, 3 - прогони покриття із двутавру № 12 - 16, 4 - обрешітка із кутника, 5 - каркас підшивної стелі, 6 - пароізоляція, 7 - болти нержавіючі, 8 - покрівля із профнастилу Фіг 59 - деталь поперечного перерізу варіанту влаштування теплих покрівель із негорючих матеріалів над даховими котельнями при стропилах /кроквах/ із труби d = 159мм Фіг 60 - деталь повздовжнього розрізу варіан 44671 16 15 ту влаштування суміщених покрівель із негорючих 1 При об ємній вазі плит притискуючого утеп3 матеріалів по фіг 59 1 - теплоізоляційні склолювача 300кг/м , товщину плит збільшуємо в 1,5 волокнисті негорючі плити 5 = 100мм, 2 - підшивна рази, тобто до 90мм /для теплої штукатурки/, до стеля із листів профнастилу, 3 - крокви із труб 5 = 120мм /для звичайної штукатурки/ 159мм, 4 - обрешітка із кутника 50 х 50мм, 5 - опо2 При ЗОВНІШНІХ стінах товщиною 510мм, товрні елементи підшивної стелі із кутника 50 х 50 х щина притискуючих теплоізоляційних плит у 3 4мм і швелера № 14 /одночасно для усиления 60мм, при у = 200 - 220кг/м середніх крокв/, 6 - пароізоляція /Із алюмінієвої При ЗОВНІШНІХ стінах із повнотілої цегли фольги або без неї/, 7 - самонарізні нержавіючі 250мм, дерев'яні товщиною до 120мм гвинти, 8 - покрівля із листів профнастилу, 9 - заТовщина притискуючих теплоізоляційних плит 3 хисний шар склотканини із ефективного фіброліту = 200кг/м = 90мм Штукатурка вапняним розчином 30мм Штукатурка Фіг 61 - деталь підвищення термоопору підловаріантів 2, 3 може бути замінена на облицювання ги 1-го поверху зі сторони підвалів, техпідпіль ппсокартонними листами, чи іншими листовими шляхом наклеювання скловати "Ісовер", а також матеріалами комбінованих плит на стелю без захисної штукатурки 1 - мати КТ-ІІ скловати "Ісовер", або аналоги, Варіант З 2 - клей, ПВА, КНЦ і др , 3 - страховочне кріплення Спосіб заключається в установці теплоізоляполосовими рейками на стиках матів, 4 - ПІДВІСКИційних (малотеплопровідних) набірних плит на болти, 5 - плити, перекриття віддалі 0 15мм від стін /цегельних, переважно товщиною 250, 380мм, КПД, дерев"яних різної тоДЕТАЛЬНИЙ ОПИС СПОСОБІВ ПІДВІЩЕННЯ вщини і облицюванням ппсокартонними /а/ц/1 друТЕРМООПОРУ БУДКОНСТРУКЦІЙ гими листовими матеріалами 1 СПОСОБИ З ШШТУВАННЯМ УТЕПЛЮВАЧА 3 ПРИТИСКУЮЧОЮ СТІНКОЮШ БЕЗ НЕЇ З ВНУТеплоізоляційні плити можуть кріпитись на ТРШНЬОІ СТОРОНИ цементному розгині, гіпсовому клею і другими розчинами, клеями смугасто-переривистим способом Варіант 1 з страховочними болтами - винтами з пластмасоЗОВНІШНІ СТІНИ ТОВЩИНОЮ 380ММ або панельні вими дюбелями, або самими нержавіючими гвинстіни Внутрішня притискуюча стінка із ефективних тами з пластмасовими дюбелями ппсоплит 300 х 800 х 80мм/400 х 800 х80мм з у = 600 - 700кг/м3, рідше із цегли товщиною 85, кераДля утворення вентильованого, термостійкого мічних блоків товщиною 90мм Коломийського оптимального повітряного прошарку товщиною ЗБМ 15мм встановлюють рейки 15 х 30/40/мм з кроком не більше 600мм, теплоізолятор - тверді плити не Утеплювач - мінтирса, мінтерміття у - 150 горючі з можливим вогнезахистом, що описаний в 200кг/м3 товщиною 80мм, або шлаковий гравій способ 13 Кріплення теплоізоляційних набірних Бурштинської ДРЕС у - 275кг/м3 фракцій > 15мм плит і облицювальних ппсокартонних а/ц листів товщиною 80мм, або ІНШІ теплоізоляційні матеріаоблицювальних а/ц плит і рейок по висоті і ширині ли товщиною ЗО - 60мм не більше 600м /без розчину чи клею/1 не менше в Кріплення ппсоплит штирями d = 10 АІ /All, АІ2х точках по ширині листа чи і точки на одну тепII/ І = 100мм в шахматному порядку, по висоті челоізоляційну плиту Рейки кріпляться до дерез 2 блоки, по довжині через 1050мм, може бути рев'яних пробок із сухого дерева діаметром ЗО кріплення без штирів, нарізуванням шпонок - про40мім, довжиною 100 - 120мм кладок із ппсо-плит S = 140 - 160мм, що установлюються через 1050мм Отвори у вікон пеДля різних кліматичних зон, можуть, наприрекриваються дерев'яними, ксилолітовими клад примінятись полімерні плити із пінопласту перемичками січеннями 140 х 40/80/мм або литиполістирольного товщиною 25, 33, 50мм і більше ми керамзитобетонними, армованими 20/10АІ/АІІ, Переваги All І/, або зелізополімерами 1 Підвищення термостійкості стіни = 250 510мм за рахунок повітряного прошарку на 25 Варіант 2 50% ЗОВНІШНІ СТІНИ ТОВЩИНОЮ 380ММ ІЗ цегли або 2 Забезпечення вентильованості конструкції панельні стіни Внутрішня притискуюча стінка із 3 Відпадає необхідність пароізоляції при влатеплоізоляційних плит - ефективного фіброліту штуванні вентильованого повітряного прошарку /мінералізованого терміття мінтирси/ = 200кг/м , 4 Можливість виконання робіт в любу пору товщиною 60мм з "теплою штукатуркою", або року /сухим способом без розчинів і клеїв/ 80мм із звичайною штукатуркою, що формуються в пакетах на ппсоплити по технологи, розробленій Варіант4 НВПП "Новатор - будівельник" Суть даного варіанту заключаешься в тому, що теплоізолюючий матеріал розміщується не між Теплий розчин з добавкою до заповнювачів існуючою стіною притискуючими штучними ефекнасипного мінералізованого терміття і тирси або тивними стіновими матеріалами /як у варіанту 1/, а перлітового піску в пустотах останніх /ефективних ппсоплит, кераміТеплоізоляційні плити викладаються на цемечних блоків Коломийського заводу стінових матентному розчині М50 - 75, з кріпленням штирями і d ріалів, і інших аналогічних конструкцій, в тому чис8 - 10АІ/АІІ, АІІІ/ = 120 -150мм в шахматному полі із легкого бетону/ Самі комплексні СТІНОВІ рядку по висоті через 2 блоки, по довжині через матеріали розміщуються на віддалі 15мм /на шпо1050мм, може бути кріплення без штирів при донках із розчину/ від існуючої стіни Способи заповпомозі цементного розчину марки М75 - 100 з нення пустот слідуючи прошарком 12 - 20мм 1) до укладки ппсоплит, керамічних бетонних Примітка 17 44671 18 блоків, для чого пустоти у тильних сторін заповіз обмеженням їх плівковим чи листовим матеріанюються швидкотвердіючим розчином -гіпсовим, лом /заявка "Будівельна конструкція" від ЗО 12 98/, цементним МІ50, в тому числі на розширяючому зокрема алюмінієвою фольгою товщиною 0,1 цементі ВБЦ товщиною 15 - 20мм, при чому одна 0,2мм Ширину алюмінієвої фольги приймаємо з сторона спочатку, після чого заповнюємо пустоти умов безвідходності шириною 250, 300, 400 + сипким теплоізоляційним матеріалом не доводячи 10мм /на товщину шва/, тобто 260, 310, 410мм, до верха пустот 15мм, останній етап - замазка твердого виду в 2 рази нищим коефіцієнтом ви2 /заробка/ верхніх, тильних КІНЦІВ, пустот тим же промінювання/ а саме 0,2 проти 0,4 Ккал/м х 4 розчином ч/(абс х град/100) марки ФГ і ФГБ рулонну, а також з умов корозії 2) По ходу укладки ефективних ппсоплит, керамічних, бетонних блоків пустотами вниз з заповПри армуванні повітряних прошарків алюмініненням їх мінералізованими тирсою, терміттям, єву фольгу кріплять цвяхами або скобами січкою, перлітовим піском та іншими сипкими ма/переважно алюмінієвими/ до деревяних планок теріалами на віддалі до 15мм від існуючих стін чи брусків /перемичок/, прикріплюють скобами або приклеюють до дощок 3) Формування напівпппсоплит, напівлегких бетонних блоків /на швидкотвердіючих цементах/ Фольгу кріплять до теплої стіни сторони повітв горизонтальному положенні з послідуючим підряного прошарку, де конденсат звичайне не випайомом /замість витягування/ пуансонів, і з заповдає Потускніння або невелике запилення фольги ненням напівпустої литими теплоізоляційними мало впливає на її випромінюючу здатність, але матеріалами /суміш вяжучого і сипучого теплоізопри значному окисленні чи запиленні фольги, при лятора/ випаданні на поверхні фольги конденсату, и випромінююча здатність різко зростає В контакті з Ефективність варіанту 4 вологими металами, цементом, штукатуркою фо1 Зменшення товщини конструкції, що влашльга кородує, причому тверда фольга більш стійка товується для підвищення термоопору, особливо проти корозії, ніж м'яка Захист від корозії може існуючих будівель, і тим самим збільшення корисбути здійснений оксидуванням її бо фарбуванням, ної площі приміщення наприклад, бітумом, емульбітумними мастиками 2 Зменшення трудомісткості будівельних ронебезпечних місць Рулони фольги необхідно збебіт по влаштуванню комплексної /суміщеної/ тепрігати в розпакованому виді на стелажах, оббитих лоізоляційної конструкції м'яким матеріалом 3 Простота виконання робіт 4 Підвищення якості робіт, так як комплексна Рулони ширші 200мм укладають в один ряд конструкція укладається на віддалі 15мм /на шпонТранспортувати і зберігати фольгу потрібно в умоках із розчину/ від існуючої рівної стінки вах, що захищають від зволоження, сирості, і дії активних хімікатів 5 Забезпечення вентильованості існуючих стін через повітряний прошарок 15мм З СПОСІБ ВЛАШТУВАННЯ ПРИСТАВНИХ 2 СПОСІБ ПІДВИЩЕННЯ ТЕРМООПОРУ ПООБШИВОК ІЗ І ГІПСОКАРТОННИХ ПЛИТ /в т ч ВІТРЯННИХ ПРОШАРКІВ БК БУДКОНСТРУКЦІЙ багатошарових обшивок із комбінованих плит/ ПРИ ДОПОМОЗІ АЛЬФОЛІ /АЛЮММІНІЕВОІ ФООбшивки і облицювання стін можуть бути виЛЬГИ/ конані без каркасу, особливо в зимових умовах з кріпленням безпосередньо до пробок нержавіюАлюмінієва фольга сама по собі не являється чими гвинтами з можливою прокладкою пароізотеплоізоляційним мате ріалом, але внаслідок маляції /із поліетиленової плівки чи другого матеріалої величини коефіцієнту випромінювання вона, лу/, а також при допомозі установочного гіпсу Як ще наноситься на одну із стінок повітряного пропоказала практика, притінення ппсокартонних плит шарку в огороджувальній теплоізоляційній констовщиною 12,5мм найбільш доцільне порівняно з трукції, різко знижує теплопередачу випромінюплитами товщиною 9,5мм, враховуючи перших вання через прошарок більшу механічну МІЦНІСТЬ І підвищені звукоізоляРозрахунковий опір теплопередачі повітряного ційні властивості /що важливо при надбудові будіпрошарку товщиною 5см, утворений стіною із червель в центральних частинах міста/ Віддаль між воної цегли і гіпсобетонною плитою, при середній рядами кріплень /в т ч гіпсових шпонок/ для плит температурі повітряного прошарку 0°С зростає товщиною 12,5мм може складати примірно 60см після склеювання гіпсобетонної плити /в нашому Для підвищення звукотеплоізоляцм стін необхідні випадку ефективних ппсоблоків розмірами слідуючі вимоги 300/400/х 800 х 800мм і керамічних блоків розмірами 250 х 345 в 3 рази /з 0,21 до 0,62 м2 х Ч х 1) всі шви стін повинні бути заповнені розчиГрад /ккал/ Одностороннє армування повітряного ном, прошарку практичне збільшує його термічний опір 2) повинно бути забезпечено зчеплення устав 2,5 /як мінімум в 2 рази/ Покриття алюмінієвою новочного гіпсу з основою, фольгою другої стінки повітряного прошарку дає 3) Гіпс повинен бути міцним, безусадочним, лише незначне підвищення опору теплопередачі морозостійким /на дію атмосферних факторів дощ, сніг/ Виходячи з способу зручності повернення з нею і її вартості, приймаємо для огороджувальних Нерівності стін висотою до 20мм можуть бути конструкцій алюмінієву фольгу товщиною мінімум вирівняні при установці плит на гіпс При нерівно0,01мм /максимум для розділяючих стінок в повітмірностях більшого розміру може бути виряних прошарках до 0,2 мм/ рівнювання при допомозі ппсокартонних полос /на ГІПСІ і дюбелях/ при вологій основі /зокрема по беКрім цього, в даному винаході доповнюємо вітонній, слід встановлювати каркас/ домий спосіб - влаштування повітряних прошарків 19 44671 20 Гіпсокартонні плити /листи/ можна встановлютовщиною мінімум 0,8мм для полімерних плит без вати шляхом нанесення установочного гіпсу як на антипірену /А с СРСР № 1357519 від 08 08 1997р f зворотну сторону ппсокартонних або бага"Способ устройства гидроизоляционного покрытошарових плит /по новій ВІТЧИЗНЯНІЙ технологи/, тия", автори Стуканог А С , Горвіц М С / так і на основу /фіг 1, 2, 3/ Для кращої просушки 2) важливо, що система теплоізоляції, яка установочного гіпсу при основі висоту плити можвластива ппсокартонним конструкціям, забезпечує на примі мати на 15мм меншу висоти приміщання більш швидке і дешеве нагрівання приміщення, Віддаль між плитою і підлогою, що дорівнює притак як при включенні тепло починає затримуватись близно 10 12,5мм, забезпечується за рахунок у внутрішній порожнині обшивки шаром теплоізоустановки прокладок у виді обрівків плит, які забиляції, що дав найбільший ефект економії теплової рають лише після схвачування розчину, після чого енергії саме в перехідні періоди року щілину заповнюють теплоізолюючим матеріалом 3) внутрішній теплозахист зручний тим, що 9 менш трудоемкий /не потрібно рихтувань/, дешевший /приблизно в 1,5 - 2рази/ Рихтовку плит в горизонтальному і вертикальному напрямках виконують до схвачування гіпсо4) можливість виконання в любу пору року /в вого розчину дощ, зимою/, що особливо важливо при розробці державних програм корисної зайнятості населення ХІМІЧНІ добавки, що використовують при вспіУкраїни і кругло річної загрузки людських ресурсів ненні пластмас, можуть погіршувати адгезію між держави гіпсовим розчином і поверхнею пінопласту В цьому випадку задню поверхню ппсокартонних плит і 5) можливість регулювання тепла на ніч, на місць дотику до пінопласту обробляють для надень, у ВИХІДНІ дні в бюджетних установах і других дання їм шороховатості, зокрема наждачним пабудівель, якщо є регулювання і тепломіри пером, дротяною щіткою і т п 6) особливо ефективний цей спосіб утеплення Підвальні приміщення повинні бути сухими, на з внутрішньої сторони, коли для ЗОВНІШНІХ опорязадній стороні облицювальних плит підвалів повиджувальних робіт приміняється розширяючий ценна бути виконана пароізоляція у виді алюмінієвої мент ВБЦ або водовідштовхуючі емульсії типу фольги або поліетиленової плівки Шви між плиГКЖ, в т ч і для кладки стін тами повинні бути паранепроникливими На фіг 1 зображено нанесення установочного гіпсового розчину на гіпсокартонні плити 2 товщиКріплення облицювальних плит стін при допоною 12,5мм з трьома рядами гіпсових шпонок 5 мозі гвинтів або цвяхів зберігає в собі небезпеку утворення теплових мостиків (зимою) Для попеПри товщині плит 9,5мм, якими можна оздобредження цього головки гвинтів або цвяхів ні в лювати в обмежених об'ємах, гіпсовий розчин розякому раді не повинні проходити наскрізь через кладають в чотири ряди вертикально з відстанню дерев'яні бруски між шпонками ЗО - 35см Мною розроблена рамка-шаблон з вертикальНа фіг 2 зображена нижня точка дотику ппсоним рівнем для нанесення гіпсових маяків - шпокартонних глит до масивної стіни через прокладки нок розмірами 100 х 120мм по центру листа і боко8,9 вих по висоті листа 100 х 475мм товщинами до На фіг 3 зображені установлені гіпсокартонні 10мм /максимум 20мм/ плити Шви повинні бути ВІЛЬНІ від установочного гіпсу При установці багатошарової конструкції 8 Питання виготовлення багатошарових ппсокаппсокаргонними листами з пароізоляційним шаром ртонних плит в заводських умовах можна вирішушви між плитами перед шпаклівкою II слід заповвати по досвіду ФРГ нювати еластичною мастикою еластоміром - 10 Плитні полімерні теплоізоляційні матеріали Стик між плитами принімають 10мм можуть до існуючих стін /КПД/ кріпитись також при допомозі клеїв КНЦ, ПВА і других п 5 на фіг 2, з Установлені гіпсокартонні плити, а також полістраховкою по необхідності самонарізними гвинмерні теплоізоляційні плити під обої необхідно тами чи другими кріпленнями без влаштування рихтувати в горизонтальному і вертикальному накаркасу прямках, або викладувати по відрихтованих шаблонах пристосуваннях, що розроблені для викладПереваги нашої конструкції перед відомими ки перегородок, притискуючих стінок із ефективних багатошаровими ппсокартонними плитами ФРГ, які складаються із власне ппсокартснних плит і ГІПСОПЛИТ звязаних з ними в заводських умовах жорстких На фіг 2, 3 обшивка із ппсокартонних плит плит із пінополістиролу /Р/ і пінополіуретану /Р Р/ кріпиться через теплоізоляційний матеріал слідуючи /жорсткі мінеральні і полімерні плити/ при допомозі гіпсових шпонок і в окремих випадках /при промер1) багатошарові гіпсокартонні плити, що вигозанні стін/ додатково 1 - 2-х страховочних нержатовляються по нормах III 18184 /ФРН/, як правило, віючих самонарізних болтів-гвинтів діаметром 5 належать до звичайних горючих матеріалів і тільки 8мм довжиною 120мм з пластмасовими дюбеляокремі партії до трудногорючих, для чого потрібно ми, d 12мм = 70мм обов'язкове випробування їхнім інститутом будівельної техніки На фіг 4 зображена обшивка з теплоізоляцією, що вільно стоїть, з металічними стійками МеВ нашому випадку приміняються плити із піноталічні стійки 5 до існуючої стіни можуть кріпитися пласту полістирольного типу ПСВС-3 антипіреном при допомозі самонарізних гвинтів 6 = 100 -120мм по ГОСТ 15588-86 з покриттям їх композицією /виробництво Польща, або підприємств м Києва/, складу, мас % карбамідна смола - 76,92 або прострілених дюбелями 6 до стінки Г-подібних 89,28%, мелене негашене вапно - 10,71 - 23,06%, деталей 6 по висоті через 0,8 - 1,0мм /в 4 точках аеросил 0,01 - 0,05%, товщиною мінімум - 0,5мм і 21 44671 22 по висоті/ І гвинтами, цвяхами 6 до стійки, /замість влаштування облицювання чи штукатурки, покраски водостійкими складниками і др/ в наших На фіг 5, 7 металічні стійки замінені на дебагатошарових плитах для утеплення ЗОВНІШНІХ рев'яні із бруска 40 х 50/60/мм - 5 Бруски підлягаСТІН виробничих будівель, а також жилих будинків ють глибокому просовуванню вогнезахісними /зокрема КПД/ з вологим або мокрим режимом складниками, або покриватися протипожежними приміщень і без нього /для КПД/ у нас передбачеемалями 0,8мм /виробництво м Ліда/ або по споно влаштування вентильованих повітряних прособу, описаному вище /А с СРСР № 1357519 від шарків, а при безпосередньому періодичному зво08 08 87/ чи другими способами в залежності від ложенні стін приміщень-влаштування класу будівлі Ціпляться бруски через заклади і вентильованого прошарку з захистом внутрішньої деталі при допомозі гвинтів /цвяхів/ фіг 4, 5 поверхні від дії вологи На фіг 7 дерев'яний брусок січенням 40 х 60/40x50/ може кріпитись до цегельних стік 7 через 4 ОСОБЛИВОСТІ СПОСОБУ ВЛАШТУВАННЯ дерев'яні пробки 8 при допомозі цвяхів 6 по висоті ПРИСТАВНИХ ПОЛІМЕРНИХ ВЕЛИКОРОЗМІРчерез 1м, що вставляються у гнізда діаметром НИХ ПЛИТ З ВОГНЕЗАХИСТОМ І НАКЛЕЙКОЮ 20мм і глибиною 100мм ШПАЛЕР, АБО ППСОКАРТОННИХ ПЛИТ На фіг 6 зображена обшивка 1, 2, 3, 4 з метаДля використання шпалер прямо по теплоізолічними стійками 5, що кріпляться до несучої стінляційних полімерних матеріалах, зокрема по пеки 7 в окремих точках /по висоті через 1 м/ при донопласту полістирольному, останній необхідно помозі хомутів 6, тобто стійка не дотикається до виготовляти по новому стандарту /ГОСТу/ з розмістіни, що важливо із теплозахисних вимог примірами, співрозмірними /кратними/ висоті приміщень і попередженню створення акустичних мосщень, а саме тиків і мостиків втрат тепла 1250 х 2500/2570/х50 /рідше товщиною 25, 33, 60, 75/мм замість 500 - 1000 х 900 - 2000 х При використанні в якості внутрішньої тепло50/25,33/мм, передбачених ГОСТом 15588-8Б*, ізоляції мінерального волокна /в будинках КПД/ на допускається набірні полімерні плити 1250 х зворотній стороні ппсокартонної обшивки, як пра1250/2шт/ під ппсокартонні плити вило, передбачається установка пароізоляції із алюмінієвої фольги або поліетиленової плівки - З Для стін висотою приміщень більше 2,6м ре/фіг 2, З/ комендується виготовляти теплоізоляційні плити по спецзамовленню Суть розкриття способу доповнюється фіг 8, 9 - багатошарових ппсокартонних плит, де Вогнезахист теплоізоляційних плит із пінопласту виконується по описаному раніше способу 1 - ппсокартонна плита 1250 х 2500/2570/х12,5 /див стор / Великорозмірні плити можуть крі/рідше 9,5/мм, питись на гіпсовому клею з страховочними болта2 - теплоізоляційна плита із пінополістиролу з ми-гвинтами з пластмасовими дюбелями або саантипіреном або пінополіуретану з композиційний мими самонарізними нержавіючими болтамивогнестійким покриттям або без нього, гвинтами довжиною 120/150/мм по схемі 3 - клей На фіг 53, 54 зображені схеми постановки Переваги способу підвищення термоопору стін страхуючих дюбелів, самонарізних гвинтів при з примшенням великорозмірних полімерних тепловлаштуванні приставних обшивок із ппсокартонних ізоляційних плит з шпалерами плит /в т ч багатошарових обшивок із комбінова1) можливість рихтування теплоізоляційних них плит/ на гіпсових шпонках, зокрема на фіг 53 плит під шпалери, в трьох місцях на стику двох плит і допомогою 2) дешевизна вогнезахисту, рейки /переважно алюмінієвої/, а на фіг 54 - дві 3) зниження трудоємкості, плити обшивки кріпляться в семи точках 4) можливість виконання робіт як в умовах будмайданчика, капремонту, реконструкції, так і на Враховуючи умови експлуатації огороджуючих заводі, конструкцій в залежності від вологостного режиму приміщень /по табл 1 СНиП П-3-79**/1 зон волого5) практична безвідходність матеріалів, так як сті по додатку 1*, СНиП П-3-79** /ппсокартонні розміри теплоізоляційних плит по зміненому ГОСлисти можуть бути замінені на листи асбестоцеТУ відповідають, в основному типорозмірам існуюментні плоскі /ГОСТ 18124-75*/ товщиною 10мм чих і будуючих приміщень, класу А тих же розмірів, або асбестоцементы пло6) досягається можливість якісного виконання скі облицювальні плити /ГОСТ 929-59/ переважно шпалерних робіт пофарбовані в масі або з офактуреною декорати5 ОСОБЛИВОСТІ СПОСОБУ ПІДВИЩЕННЯ вною зовнішньою поверхнею ТЕРМООПОРУ СТІН ПРИ ДОПОМОЗІ ВЛАШТУВАННЯ ПРИСТАВНИХ 2 - 3-х ШАРОВИХ ПОЛІВсі а/ц вироби рекомендується виготовляти із МЕРНИХ ВЕЛИКОРОЗМІРНИХ РЕБРИСТИХ ПЛИТ розширюючого цементу, зокрема на ВБУ - водоЗ ОБЛИЦЮВАННЯМ ГІПСОКАРТОННИМИ ЛИСвідштовхуючому безусадочному цементі ТАМИ АБО ШПАЛЕРАМИ Розміри ті ж, або по діючих згаданих ГОСТах Всі багатошарові плити з а/ц покриттям моДаний спосіб відрізняється від способу підвижуть використовуватись для підвищення термощення термоопору стін з применениям великостійкості стін, других огороджувальних конструкцій розмірних полімерних теплоізоляційних плит з як з внутрішньої сторони, так і з зовнішньої сторошпалерами тим, що самі плити розмірами 1250 х ни 2600 х 50 мм із шпалерами замінені на 2-х шарові полімерні ребристі плити 1250 х 2600 х 25/65/мм з Цим самим досягається захист внутрішньої і наклеєними ппсокартонними плитами тих же роззовнішньої поверхонь стін від дії вологи мірів, де 65мм-товщина плити з ребром, 25мм /виробничої і побутової/ і атмосферних опадів 23 44671 24 товщина стінки (фіг 13, 14, 15, 16), і розмірами 3 - клей, 1250 х 2600 х 50/90/, з наклеєними шпалерами, де 4 - отвори (для варіанту кріплення самонаріз90мм - товщина плити з ребром, 50мм - товщина ними гвинтами або для страховочних кріплень), стінки (фіг 10, 11, 12) Облицювання ппсокартон5 - продухи ними плитами товщиною 12,5мм або шпалерами Примітка може виконуватись як на заводі, так і в умовах Гіпсокартонні листи можуть бути замінені на будмайданчика при допомозі клеїв (в т ч гіпсо1) листи асбестоцементы плоскі /ГОСТ 18124вих) 75*/ товщиною 10мм класу А тих же розмірів, Кріплення даних плит до існуючих стін із внут2) асбестоцементы плоскі облицювальні плити рішньої сторони при допомозі установочного гіпсу, /ГОСТ 929-59/, переважно пофарбовані в масі або що накладається на ребра по довжині і ширині з з офактуреною декоративною зовнішньою поверхрозривами 20 - 50мм між гіпсовими шпонками з нею розмірами, аналогійними фіг 1, або самонарізниОптимальними розмірами багатошарових поми нержавіючими гвинтами з резиновими втулкалімерних великорозмірних ребристих /плоских/ ми = 100 - 120мм, або при допомозі тавра Плити плит з облицюванням, замість ппсокартонних лисможуть виготовлятись укорочені по висоті на тів, листами асбестоцементними плоскими або 100мм, тобто 2500мм - висоті кімнат, або по спецасбестоцементними плоскими облицювальними замовленню довшими на 300, 600, 900мм / ВІДПОплитами 3000 х 1500 х і 2800 х 1500 мм товщиною ВІДНО для приміщень з висотою 2800, 3000, 3300, 10 і 12 мм При цьому, для утеплення з зовнішньої 3600мм сторони в багатошарових великорозмірних ребристих плитах (вентильованих) висота верхнього Внутрішня стінка ребристих плит може бути суцільного участка Фіг 17 24 становить 500мм /по спецзамовленню/ з шаром наклеєної алюмініє(замість 250) для висоти поверху 2800мм Для вої фольги товщиною мінімум 0,01 мм усиления утеплення окремих участків стін на рівні Формуватись ребристі плити можуть і частиз/б перекриття з перемичками нами окремо стінки і виступи ребер, що склеюються на заводі 6 СПОСІБ ПІДВИЩЕННЯ ТЕРМООПОРУ БУДКОНСТРУКЦИЙ, ЗОКРЕМА СТІН КОЛОДЯЗНОЇ Основні переваги, КЛАДКИ ПРИ ДОПОМОЗІ ШВЕЛЕРОПОДІБНИХ 1 Економія полімерного теплоізолятора на КОРОБЧАТИХ ОБ"ЕМНИХ ТЕПЛОІЗОЛЯТОРІВ З плити в 1,8 -1,9 рази ВИКОРИСТАННЯМ IX ОДНОЧАСНО ДЛЯ ДРУГИХ 2 Підвищення теплозахисних характеристик ЦІЛЕЙ 2/3-х/ шарових полімерних плит за рахунок утворення повітряного прошарку на 35% із припиненДля полегшеної колодязної кладки стін з баганям фольги на 100% - для плит з стінкою товщитошаровим теплоізоляторами приміняються малоною 25мм, і ВІДПОВІДНО 17 - 20%, з примшенням теплопровідні теплоізоляційні матеріали, в основфольги на 50% - для плит з стінкою товщиною ному полімерні (рідше - мінераловатні і 50мм скловолокнисті) 3 Можливість примшення для утеплення віПри утепленні стінок колодязів шириною конниць, ЗОВНІШНІХ дверей 140/270/мм довжиною до 530/ рідше 770/мм приходиться половину розрізати (розтинати) плити На фіг 17, 13, 19, 320 зображені самовенти(мати) по розміру, рівній довжині, висоті і частинальовані багатошарові ребристі плити шириною ми ширини колодязя з кріпленням до поперечних 1250мм з кроком ребер 250мм /6-ти реберні/ із стінок при допомозі скоб, клеїв При цьому по ГОодностайного полімерного тепло ізолятора СТу 15588-86*, наприклад, плити теплоізоляційні із Указані плити можуть виготовлятись із набору пінопласту полістирольного випускаються з антишвелероподібних полімерних елементів шириною піреном і без нього слідуючих розмірів в мм дов250мм заданих довжин (фіг 21, 22, 23, 24) жина 900 - 1000 з інтервалом 50мм, ширина 500 На фіг 17, 18, 19, 20, 21, 22, 23, 24 3-х шарові 1000мм з інтервалом 50мм, ширина 500 - 1000 з полімерні великорозмірні ребристі плити /на відміінтервалом 50мм і товщина 25, 33, 50 і 100мм Дону від фіг 11, 12, 13, 14, 15, 16/ з суцільним верхпустимі відхилення від розмірів плит не повинні нім елементом на висоту 250мм з продухами 5 і перевищувати слідуючих величин по довжині і суцільним нижнім елементом на висоту 80 - 100мм ширині ±5мм, по товщині для плит товщиною 25 і з продухами 33 мм ±2мм і товщиною 50 і 100 мм ±3мм Переваги плит фіг 17 24 1 Самовентильованість 2 Підвищена термостійкість в різних частинах плит, зокрема на висоті, на рівні з/б перемичок, що особливо важливо із-за великих тепловтрат на цих ділянках стін, і на рівні підлоги Опис деталей 17 - 20, 21 24 1 -теплоізоляційна ребриста плита із полімерних матеріалів /пінополістиролу з антипіреном або пінополіуретану/, з вогнестійким композиційним покриттям або без нього, причому для фіг 17 20 одностайна, а для фіг 2124 із набору швелероподібних елементів, 2 - ппсокартонна плита або плоский шифер, /див примітку/, Плити повинні зберігатись окремо по марках і розмірах в закритих що провітрюються складських приміщеннях або під дашками з дотриманням ВІДПОВІДНИХ мір протипожежної безпеки З метою спрощення влаштування 1-го /2-х/ тепло ізолюючих шарів із плитних теплоізоляторів для 2-х/2-х/ і 5-ти шарової конструкції теплоізолятора з 3-х - 2-ти - 8-ми елементів (колодязних в колодязях) довжиною до 530 (можливо 780/мм) встановлюються швелероподібні теплоізоляційні елементи, із пшопластів, які можуть бути 1-го або 2-х (в 5-ти шаровій із 4-х елементів, довжинами 260, 390, 525 рідше 640, 780), висотою 385мм, шириною полички 130мм (65мм) При цьому тов 25 44671 26 щина стінок і полички для швелероподібного елеНа фіг 52 і 55 для стін товщиною в 2 цегли мента із пінопласту з шириною полички 65мм рівна 510мм зображені приклади заповнення колодязів 25мм, що дозволяв при розміщенні тепло ізолятора розмірами 270 х 530мм швелероподібними елемепо середині колодязя із двох однакових елементів нтами товщинами стінок і поличок 25 і 50мм у виді створювати двотавровоподібні тепло ізолятор и 4-х і 8-ми шарової конструкції з 2-ма і 4-ма повіт(або в 5-ти шаровій дві пари із 4-х елементів) (фіг ряними прошарками товщинами 40 - 42,5мм із 25 36) Товщина стінки швелероподібного елемезсунутими на півширини колодязями, напівцегли, нта з довжиною полички 130мм становить 50мм що зменшує втрати тепла через зет-подібні діафрагми, найбільш оригінальної конструкції для стін, Елементи можуть кріпитись до стінок при доа також стік фундаментів помозі розчину, клею, скобами Формуватись можуть частинами окремо стінки і виступи ребер ПЕРЕВАГИ (поличок), що складаються на заводі 1 Трудоємкість заповнення колодязів зменшується в 3 рази На фіг 37 40 зображені для стін товщиною 510мм приклади заповнення колодязів шириною 2 Термостійкість (термоопір) збільшується, 140мм, довжиною 530мм, глибиною 385мм із швезокрема 8-ми шарових теплоізоляторів на 35%, а лероподібних пінопластових елементів, зокрема по фіг 52 і 55 на 40% перед 5-ти шаровими по фіг 37 - трьохшарова із двох елементів товщиною "будівельній конструкції" і 4-х шарових проти 2-х і стінок і поличок в 25мм і повітряного прошарку, 3-х шарових - до 50% при майже тих же витратах фіг 38 - двохшарова із одного елемента товщипінопласту ною стінок і поличок 50мм і з одного повітряного 3 Можливість використання швелероподібних прошарку, фіг 39 - чотирьох-шарова із двох швеелементів та пшопластів для підвищення термолероподібних елементів товщиною стінок і поличок опору стін з внутрішньої сторони, покриття в рівні 25мм і двох повітряних прошарків на 40/45мм, фіг покрівлі, перекриття знизу (стелі підвалу), покрит40 - чотирьохшарова із двох швелероподібних тя верхніх поверхів в комбінації з другими матеріелементів товщиною стінок і поличок 25мм, що алами для теплих (багатошарових) фундаментних утворюють двотаврове подібну конструкцію в костінових блоків, стін із бетонних блоків, вставок лодязі між перемичками в стінах, ПІДВІКОННИХ НІШ, створення гами комбінацій багатошарових конструкцій Найбільш ефективні для частого примшення теплоізолятор і в трубчатоподібних (прямокутної приклади фіг 38, 39 форми в плані), швелероподібних, двутавровопоНа фіг 41 44 зображені приклади заповнення дібних закритих (напіввідкритих) заповнень в котих же колодязів трьохшаровими конструкціями лодязній кладці стін, фундаментів коробчатими /паралелепіпедоподібними/ елементами з товщинами стінок 25 і 50мм 7 ПРИКЛАДИ ПІДВИЩЕННЯ ТЕРМООПОРУ ПОКРИТТЯ, ГОРИЩНОГО ПЕРЕКРИТТЯ НАД На фіг 45 49 зображені приклади заполнения ПІДВАЛАМИ І ПРОЇЗДАМИ колодязів довжиною в 1 цеглу (270мм), в 1,5 (400мм) цегли (2-х, 3-х, 4-х шарові) із швелеропо(в т ч З ДОПОМОГОЮ МІНЕРАЛІЗОВАНИХ дібних, коробчатих елементів товщинами стінок, ТИРСИ І ТЕРМІТТЯ, ЕФЕКТИВНОГО ШЛАКОВОполичок 25 і 50мм ГО ГРАВІЮ БУРШТИСЬКОІ ДРЕС) На фіг 50 52 зображені приклади заповнення Покриття і горищні перекриття колодязів розмірами 270 х 530мм швелероподібНормативні опори теплопередачі ЗОВНІШНІХ ними елементами товщиною стінок і поличок в 25 і огороджувальних конструкцій житлово-цивільного 50мм у виді 8-ми шарової конструкції зокрема із будівництва і споруд згідно теплофізичних і консчотирьох шарів стінок пінопласту по 25мм і 4-х труктивних рекомендацій УЗНД1ЭП м Києва, 1993 шарів повітряних прошарків товщинами по 40 р табл 1 1 42,5мм (як найбільш ефективна) і 4-х шарової а) для нового будівництва к = 2,5 /м2с/Вт, конструкції із 2-х швелероподібних елементів з б) для реконструкції, капремонту к = 2,4 товщинами стінок і поличок в 50мм /м2с/Вт, №пп Вид матеріалу 1 Мінералізована у=200кг/см3 Товщина шару в мм для нового будівництва, к = 2,5 тирса Товщина шару в мм для реконструкції, капремонту, к = 2,4 Примітка, вид товщина стяжки 120 120 стяжка глиняна, або з легкого бетону =30 40мм 100 100 120 120 120 120 50мм, армована або захисний дерев'яний настил ЗО - 40мм ЗО-40мм 170 230/120/ 160 220/110/ ЗО - 40мм ЗО - 40мм Мінералізоване терміття 2 3 а) в насипному у=160кг/м3 виді б) в литому виді у=200кг/м'і в) у плитах у =200 кг/ма Шлаковий гравій Бурштинської ДРЕС а) у-275 кг/м'5 фр 15мм б) у =350 - 400кг/м" 4 5 6 27 і Пінобетон у =500кг/м' і Мінплита жорстка у=200кг/м' 5 Шлаковий гравій у-500 кг/м' Склад глиняної стяжки 1 3 (1 2), де 1 - глина, 2 - або 3 частини - термиття, солома рубана =100мм, або шлакобетонна стяжка М50-75, може бути допущена цементна стяжка Примітка В дужках товщина шару в старих нормативах або існуючого тепло ізолятора Перекриття над підвалами і проїздами Нормативні опори теплопередачі ЗОВНІШНІХ огороджувальних конструкцій житлово-цивільного будівництва і споруд згідно теплофізичних і конс №п/п 1 2 3 4 5 6 7 Вид матеріалу Мінералізована тирса у - 200кг/м3 Мінералізоване терміття а) у литому виді у до 200 кг/мб) у плитах до у 200кг/м3 Шлаковий гравій Y = 275 кг/м" Y = 350 - 400кг/м" Комбіновані утеплювачі а) шлаковий правій Y = 275кг/м3 б) мінералізована тирса або терміття Y = 200кг/м3 Пінополістирол (пінополіуретан) Y - 4 0 - 50кг/м3 Другі для порівняння Пінобетон у=500кг/м3 Шлаковий гравій у=500кг/м3 28 44671 300/120 120/50/ 300/120/ 280/110/ 120/50/ 280/110/ 25 - 30мм 50мм армов 50 мм /ЗО/ труктивних рекомендацій УЗНД1ЭП м Києва 1993р табл 1 1 для нового будівництва, реконструкції, капремонту а) перекриття над проїздами і холодними підвалами, що стикаються з ЗОВНІШНІМ повітрям к = 2 2,9м с/Вт б) перекриття над неопалювальними підвала2 ми із світловими отворами в стінах к = 2,4м с/Вт п) перекриття над неопалювальними підвала2 ми без світлових отворів в стінах к = 2,2м с/Вт Перекриття над проїздами, холод підвалами товщ шару в мм Перекриття над неопал підвалами з світл отворами товщ шару в мм Перекриття над неопал підвалами без світл отворів, товщ шару в мм Стяжка теплого бетону товщиною шару в мм 140 120 100 50 140 120 100 40 140 120 100 40 180 260 160 220 140 200 40 40 90 80 70 40 70 60 50 40 60 50 40 40 310/120/ 260/100/ 260 /90/ 40 300/120/ 260/100/ 200 /90/ 50 Примітка в дужках товщина шару в старих нормативах, або існуючого теп л оізолятора ОТРИМАННЯ І ЗАСТОСУВАННЯ ЕФЕКТИВНОГО ШЛАКОВОГО ГРАВІЮ Бурштинської ДРЕС В КІНЦІ 1994р мною при вивченні фракційного складу шлакового гравію Бурштинської ДРЕС, а також даних перевірки радіаційної якості на можливість застосування в огороджувальних конструкціях будівель продукції указаного заведу виявлено слудуюче 1) об ємна вага зерен фракції більше 10 - 20мм становить 275кг/м3 - 300кг/м3, в той час, як в середньому объемна вага шлакового гравію становить 350 - 500 кг/м3, а зерен до 10мм від 400 до 700кг/м3, 2) крім цього, саме зерна фракції більше 10мм відповідали повністю вимогам по сертифікату ра діаційної якості, що особливо необхідно при застосуванні для звукотеплоізоляцм підлог, 3) шлаковий гравій, отриманий із вітчизняного вугілля повністю відповідав вимогам радіаційної якості На основі цього виникла ідея сортування шлакового гравію і отримання більш ефективного без обмежень в примшенні До того ж вказаний матеріал в кілька раз дешевший мінплити, пшопластів полістирольних Виходячи з дефіцитності, дороговизни відомих теплоізоляційних матеріалів, мною було запропоновано використання шлакового гравію фракцій більших 10мм об ємною вагою від 200 до 400кг/м3, що становлять 70% від усього фракційного складу для звукотеплоізоляційних будконструкцій, зокрема перекрить, стін всередині приміщень 29 44671 ЗО Вилучення більших легших зерен досягається соснова голка, сімя соняшника і ІНШІ ВІДХОДИ С/Г І шляхом просіювання на будові (розмір отворів ЛІСОВОГО виробництва, що приготовлені по техносита > 11мм, або фракціями більше 15мм, 20мм) в логи мінералізованого терміття по ТУ У невеликих объемах або на заводі по спеціальній 13642645 004-95, м Івано-Франківськ, 1995р технологи, або лише через сита з розмірами отвоПри цьому снопи жита можуть оброблятись по рів >12, 15мм, в результаті чого легші фракції способу (рецептура викладена у авторському СВІрозміром 15мм і 12мм залишаться Товщина утепДОЦТВІ № 1357519 від 08 08 87) шляхом нанесення люючого шару для підвальних перекрить, покрить і композиції розпилювачем (або у ванні) товщиною горищ 140 - 160мм із ефективного шлакового грамінімум 0,2мм із компонентів табл 1 "Способ уст3 вію проти 200 - 300мм з у =400 - 500кг/м , що викоройства гидроизоляционного покрытия", композиристовувався раніше ція складу, маса, % Карбамідна смола 76,92 - 89,28 Переваги застосування ефективного шлаковоМелене негашене вапно 10,71 - 23,06 го гравію Бурштинської ДРЕС Аеросил 0,01 - 0,05 1 Вогнестійкість і бюстійкість порівняно з друУказана вище композиція готується шляхом гими теплоізоляційними матеріалами зміщування меленого негашеного вапна з порош2 Теплофізичні характеристики ефективного ком аеросилу, а потім в отриману суміш додають гравію Бурштинської ДРЕС фракцій зерна більших карбамідну смолу і все перемішують у змішувачі 2 10 - 20мм вищі в 1,5 рази, ніж звичайного шлакохвилини Перед нанесенням композиції снопи жита вого гравію середньою обємною вагою 400 - 450 обов'язково обрубуються з двох сторін, нижній кг/м3 від соломинок з коренями, верхній від колосків, так 3 Оскільки відповідає всім вимогам радіаційяк після ручного обмолоту може залишатись зерно ної якості - можливість застосування у всіх будіведо 5% Під час укладки снопів жита між балками льних конструкціях без обмежень перекриття, вони можуть розв'язуватись і зверху 4 Повніша загрузка людських ресурсів заводу при укладці без вогнезахисної обробки захищатись 5 Можливість використання просіяного дріба/ц листами (плоскими чи хвильовими), ппсокарного шлакового гравію для пожзахисту плоских тонними листами, або піском товщиною 50мм по покрівель і одночасно збільшення термозахисту поліетиленовій ПЛІВЦІ покрівель, так як окатний гравій для пожзахисту Для додаткової вентиляції утеплювача в СТІНІ З покрівель може продавлювати килим в процесі внутрішньої сторони передбачається 2 отвори на і експлуатації, так як в природі немає такого гравію, колодязь діаметром 10мм, що виконуються через що передбачено старими типовими рішеннями 0,5м під стелею і над плінтусом, або приминяється 6 Можливість використання дрібного шлакооблицювальна цегла з отворами діаметром 8мм вого гравію для фундаментів, с/г ферм і др конс(наприклад, Загвіздянського заводу КСМ, Іванотрукцій малоповерхового будівництва, в т ч доФранківської області) бавки до бетонів (в т ч жаростійких) Як добавка до захисту теплоізолятора від гри7 Швидка окупність (до 3-х МІСЯЦІВ) існуючих зунів використовується бій скла в об'ємі 2%, побудівель, наприклад шкіл, дитсадків - яслів (де є дрібненого до 1 - 5мм, що захаращує зараз нашу тепломіри) і др установ, будинків до 3-х поверхів землю, особливо біля ріпок, пасовищ і т д Очипри підвищенні термостійкості горищ покрівель, щаючи землю від бою скла і дальшого засмічуванпідлог 1-го поверху ня, ми вирішуємо чистоту землі, річок, водосховищ 8 Загрузка людей у зимовий період за рахунок і тим самим окультурення пасовищ і чистоту спонавіть кредитів, що себе окуплять за 6 МІСЯЦІВ живаної води, що впливає на здоров'я наших гро9 Трудоємкість робіт при підвищенні тепломадян ізоляційних характеристик існуючих будівель, на9 СПОСІБ ВЛАШТУВАННЯ ТЕІПЛОІЗОЛЯТОприклад горищ, зменшується в 2 рази, так як товРА НА РІВНІ ШАТРОВОЇ ПОКРІВЛІ щина просіяного ефективного шлакового гравію з На фіг 56 показані деталі теплозахисту гориу = 275кг/м3 в 1,5 рази менша щного поверху, товщина теплоізоляції по нових 10 Забезпечується товщина утеплювача на нормативах 120мм при коефіцієнті теплопрогорищах не більше 250мм згідно нових нормативів відності 0,05 Ккал/м год град На поверненій все(фактично для існуючих будівель при збереженні редину приміщень стороні теплоізоляційних плит, старого середньотеплопровшого або підвищеної матів "Ісовер" КТ-ІІ-І, необхідне закріплення паротеплопровідності теплоізоляційних матеріалів) ізоляції - 3, наприклад алюмінієвої фольги, перга11 Зменшується вага на несучі конструкції від міну, поліетиленової плівки Повернена до приміутеплювача в 2 рази, що веде до менших втрат щення підшивка конструкцій покрівлі повинна бути матеріалів на несучі конструкції, або більш надійабсолютно повітренепроникна Зашпакльовані ної їх експлуатації ппсокартонні листи 2 відповідають цій вимозі Сі8 СПОСІБ ВЛАШТУВАННЯ ТЕПЛО ІЗОЛЯТОчення порожнини 4, що вентилюється і залишаРА ІЗ ВІДХОДІВ С/Г І ЛІСОВОГО ВИРОБНИЦТВА ється під обшивкою після укладки теплоізоляції, (втч СНОПІВ ЖИТА) повинно бути не менше 20мм Крім цього, необхідВ якості теплоізоляційного матеріалу для будіно залишати отвори для притоку і витяжки повітря вництва до 3-х поверхів, в основному в СІЛЬСЬКІЙ в порожнині, що вентилюється При не вентильомісцевості, де указаний нище теплоізоляційний ваних "теплих" покрівлях доля теплоізоляції, що матеріал є місцевим матеріалом, використовують укладається зі сторони приміщення по пароізолявідходи другої переробки льону, соломобетон в ції, не повинна перевищувати 20% загальної велипропорціях 1 3, 1 4 (для простінків керамзітобетон, чини теплоізоляції для можливого передчасного шлакобетон марки 100), снопи соломи, висушена 31 зволоження і пошкодження покрівлі На фіг 56 зображений вузол мансардного поверху, обшитого ппсокартонними плитами 2 Дане рішення можна прийняти для дахових котелень на віддалі 6м від стін самої котельні, розміщеної на горищах На фіг 57, 59, 60 показані варіанти влаштування теплих шатрових покрівель із негорючих матеріалів над даховими котельнями На фіг 57 по нахилу стін укладаються балки покриття 3 із швелера і 16 з кроком з плані 750мм, І = 6,7м Покрівля із профнастилу 2, що кріпиться при допомозі болтів або самонарізних гвинтів 4 Підшивна стеля із тих же металічних листів профнастилу 2,що опираються на полиці швелеру з одної сторони, а з другої на стиках листів профнастилу на кутник 5 50х50мм = 100мм, що приварюється до швелеру Кожний швелер закріплюється анкерами 5 монтажними із d = 12 -16 А1 в з/б пояс = 250мм по нахилу стін Утеплювач 1 - Два шари по 50мм "Ісовера" або мінплити на фенольній зв'язці, ЩО опирається на підшивну стелю На фіг 58 зображено оптимальне рішення негорючих суміщених теплих шатрових покрівель з конструкціями, що вентилюються, стелі ПІДШИТІ ппсокартонними плитами 2, з метою використання горищних приміщень, де 1 - теплоізолятор, 3 - прогон із двутавра № 12 - 16мм, 4 -обрешітка з кутника 40x40, 50x50, 5 - каркас підшивки із кутника, 6 -пароізоляція, 7 - болт, 8 - покрівля із профнастилу На фіг 59, 60 шатрова покрівля зображена із 5шт стропил /крокв/ 3, із труби d = 159мм, що встановлюється по скату покрівлі Обрешітка із кутника - 4 50x50 по кроквах через 750мм Профнастил 8 кріпиться при допомозі самонарізних нерж болтів -7 Опорні елементи /один із кутника 5 50x50x4, другий із швелера № 14 - 5/ для підшивної стелі - 2, навколо труби із тильних сторін плит утеплювача - і передбачений шар склотканини - 9, пароізоляція 6 може не виконуватись або з алюмінієвої фольги Указані рішення економлять матеріали на влаштування перекриття, тобто конструкція покрівель суміщена Переваги конструкції "теплої шатрової покрівлі" або "Способу підвищення термостійкості покриття з шатровими покрівлями 1 Можливість влаштування мансандрових приміщень, дахових котелень, кладовок і других підсобних приміщень (або розширення жилої площі) для жильців верхніх поверхів і тим самим збільшення фондовіддачі 2 Конструкції не горючі, чим виключаються пожежі, зокрема стропила металічні із двутавра № 14, швелеру № 15, труб d = 159мм, обрешітка з кутника 40x40, 50x50 Теплоізоляційний матеріал скловата "Ісовер", мінплити на фенольній зв'язці Покрівля із шиферу (усиленого) або профнастил на самонарізних гвинтах, підшивна стеля із ппсокартону або а/ц листів 3 Не веде до здорожчання вартості будівель 4 Можливість залучення коштів жильців при розширенні житла 5 Ліквідація втрат тепла в атмосферу із/за запущеності, недостатності існуючої теплоізоляції труб, покриття і ВІДПОВІДНО зменшення зависання 44671 32 при цьому великих бурульок на карнизах зимою і замокання квартир верхніх поверхів 6 Збільшення ДОВГОВІЧНОСТІ покрівлі окремих елементів - стропил в 2 - 3 рази 7 Відсутність мокрих процесів, що дав можливість виконувати роботи зимою, особливо на існуючих горищах З Раціональна загрузка людей в зимовий період з проблемами розширення житла і одночасного зменшення втрат тепла 9 Підвищується вогнезахист дерев'яних стропил в існуючих покрівлях навіть і при незамші їх на металічні за рахунок теплоізоляційної обшивки негорючими матеріалами 10 СПОСІБПІДВИЩЕННЯ ТЕРМООПОРУ БУДКОНСТРУКЦИЙ, ЗОКРЕМА ПІДЛОГ І ПОВЕРХУ ЗІ СТОРОНИ ПІДВАЛІВ, ТЕХПІДПІЛІВ ШЛЯХОМ НАКЛЕЮВАННЯ СКЛОВАТИ "Isover" НА СТЕЛЮ БЕЗ ЗАХИСНОЇ ШТУКАТУРКИ Найбільш оптимально економічними негорючими теплоізоляційними матеріалами для утеплення приміщень любого призначення, зокрема для підлог (дощатих) стін, покрівель являються нові теплоізоляційні матеріали фінської фірми "Ісовер", зокрема матеріал КТ-ІІ (поставщик фірма "Арніка", м Мінськ) Технічні характеристики м'якого мата КТ-ІІ товщиною 5см Упаковка мат скочений в рулон і поміщений в целофановий пакет Густина 11 -13кг/м3 Ступінь стиску 1 4 Вага упаковки, 7,3 + 8,71 кг Теплопровідність, 0,41 - 0,036Вт/мк Габарити одного мату в упаковці довжина - 11,1м, ширина - 1,22м, товщина - 5см, площа - 13,54м2, об"ем - 0,67м3 Легкий м'який мат КТ-ІІ суміщує в собі ВІДМІННІ тєплозвукоізоляційні властивості і високу фінську якість Як теплоізолятор він в 1,5 рази кращий від пінопласту, не горить і відноситься до класу негорючих матеріалів по міжнародних стандартах КТ-ІІ не гниє, попереджує розвиток ШКІДНИКІВ КТ-ІІ не гігроскопічний матеріал Можливе його використання при 90% ВІДНОСНІЙ ВОЛОГОСТІ, витри мує старіння, тобто не злежується, не обсипається, легко розтинається, не вимагав при роботі з ним спеціального захисного одягу Ширина відповідає стандарту ширини гіпсокартонного листа Легко транспортується, так як об'єм упаковки в 4 рази менший об'єму матеріалу в розпакованому виді Внаслідок малої ваги - 1м2 біля 0,5 кг його можна клеїти до стін клеями КМЦ, ПВА, установочним гіпсом, кріпити дротинами, або клеїти до ппсокартону, не треба пароізоляції, вогневого захисту Може в роботі легко розділятись пошарово на необхідну товщину Один недолік - це м'якість, тому його слід примінять в колодязній кладці, між каркасом існуючих стін з облицювальними плитками, листовими матеріалами, зокрема офанерованою, ламінованою ДСП, ппсоплитами, ппсокартонними плитами Найбільш оптимально ефективнім методом в 33 44671 34 утеплення перекриття над неопалювальними під50мм з постановкою страховочних кріплень 3 при валами, експлуатуючих будинків при допомозі мадопомозі полосових рейок 20х100мм на стиках тів 1 КТ-ІІ, що кріпляться до нижньої поверхні плит матів Рейка фіксується підвісками-болтами 4 d = 5 з допомогою клеїв 2 ПВА, КНЦ і інших, товщиною 12мм І = 150 - 200мм (фіг 61) 35 44671 36 -с] 1 "" !£=__ 1I , „ * „ ]! і ФІГ ІГ.11 6-6 13 — , і і 37 44671 U іф(г ?т JLJi їх і і і і і > • и Філ 'і? AA ! ! Фіг 29 _£j_ : Фа31 ЛЛ Фсг 33 сгзя Фсгзо Фазе. Фіг ! > Фп 35 44671 И 45 Фіг 46 ФігА? Фи 48 фсг.49 Фіг 81 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
