Спосіб і пристрій передачі обслуговування між початковою і цільовою системами доступу

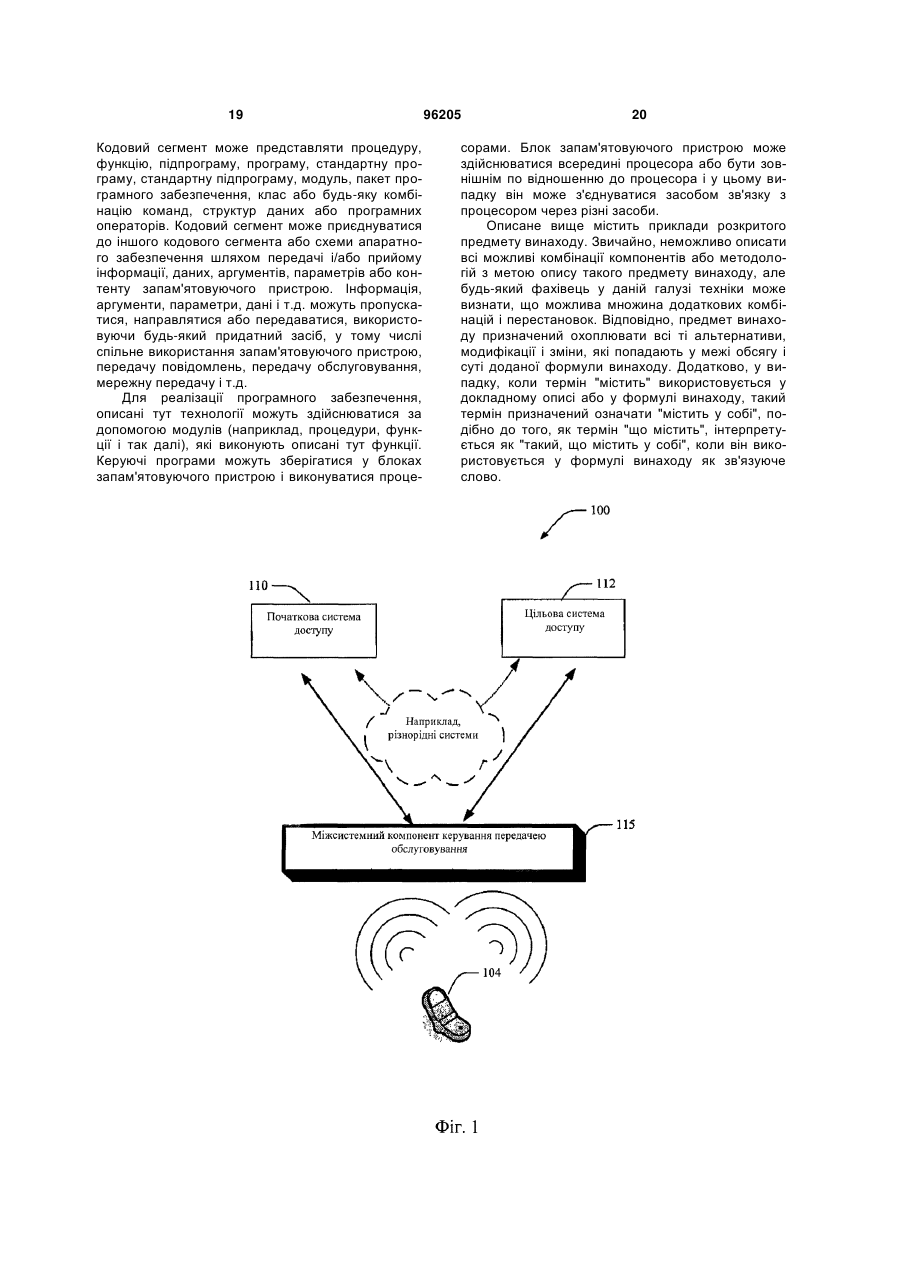

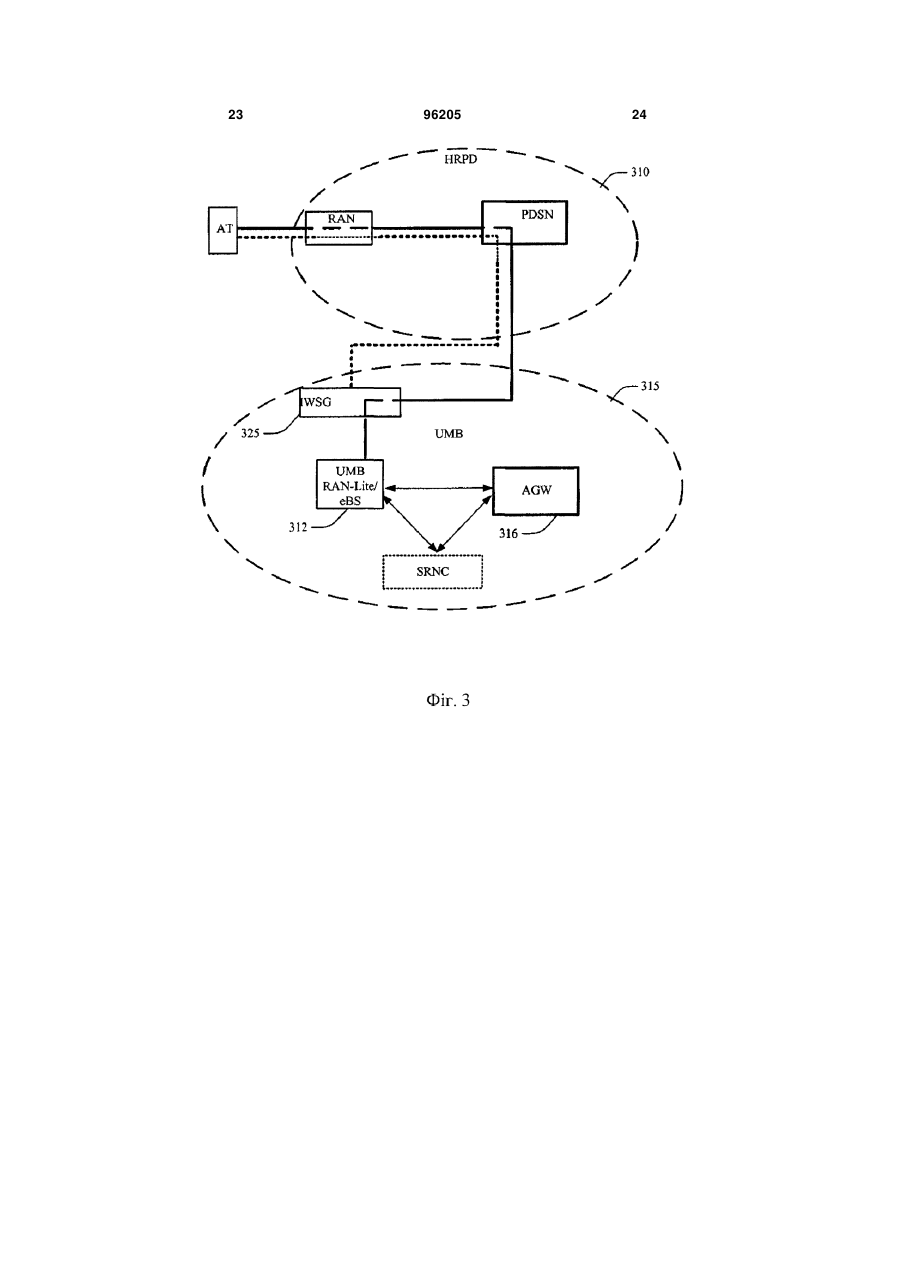

1. Спосіб передачі обслуговування сеансу зв'язку між початковою системою доступу і цільовою системою доступу, який включає етапи, на яких виявляють адресу цільової системи доступу за допомогою термінала доступу (AT), що знаходиться в зв'язку з початковою системою доступу; використовують цю адресу для тунелювання захищеного каналу від AT в цільову систему доступу через початкову систему доступу; і передають службові сигнали, пов'язані з цільовою системою доступу, від AT за допомогою захищеного каналу в цільову систему доступу. 2. Спосіб за п. 1, в якому тунелювання додатково включає тунелювання захищеного каналу в шлюз захисту цільової системи доступу. 3. Спосіб за п. 1, який додатково включає етап, на якому контролюють пілот-сигнал цільової системи доступу при роботі в початковій системі доступу. 4. Спосіб за п. 1, який додатково включає етап, на якому встановлюють тунель від AT у початкову систему доступу, причому початкова система доступу або цільова система доступу виконана з можливістю функціонування на основі щонайменше 2 (19) 1 3 96205 4 засіб встановлення захищеного каналу в шлюз захисту цільової системи доступу, використовуючи цю адресу; і засіб передачі для передачі сигналів по захищеному каналу. 10. Спосіб передачі обслуговування сеансу зв'язку між початковою системою доступу і цільовою системою доступу, який включає етапи, на яких виявляють адресу цільової системи доступу для тунелювання від термінала доступу; тунелюють захищений канал від термінала доступу, що йде в шлюз захисту цільової системи доступу, використовуючи цю адресу; і приймають трафік користувача від цільової системи доступу в терміналі доступу через захищений канал. 11. Спосіб за п. 10, який додатково включає етап, на якому контролюють пілот-сигнал цільової системи доступу при роботі в початковій системі доступу. 12. Спосіб за п. 10, який додатково включає етап, на якому встановлюють тунель від AT в початкову систему доступу, причому початкова система доступу або цільова система виконана з можливістю функціонування на основі щонайменше одних з технічних вимог 3GPP, технічних вимог 3GPP2 і технічних вимог IEEE. 13. Спосіб за п. 10, який додатково включає етап, на якому узгоджують взаємодію при сеансі зв'язку між AT і цільовою системою доступу через захищений канал, щоб забезпечити передачу обслуговування сеансу зв'язку AT від початкової системи доступу в цільову систему доступу. 14. Процесор, виконаний з можливістю здійснення передачі обслуговування сеансу зв'язку, який містить перший модуль для виявлення адреси шлюзу захисту цільової системи доступу; і другий модуль для встановлення тунелю від термінала доступу в цільову систему доступу, викори стовуючи адресу шлюзу захисту, причому тунель містить захищений канал, що проходить через початкову систему доступу. 15. Машиночитаний носій інформації, що містить збережений на ньому набір кодів, які при їх виконанні процесором наказують процесору виконувати передачу обслуговування сеансу зв'язку між початковою системою доступу і цільовою системою доступу, при цьому даний набір кодів містить: перший набір кодів для виявлення адреси шлюзу захисту для цільової системи доступу; і другий набір кодів для встановлення тунелю від термінала доступу в цільову систему доступу, використовуючи адресу шлюзу захисту, причому тунель проходить через початкову систему доступу. 16. Пристрій для передачі обслуговування сеансу зв'язку між початковою системою доступу і цільовою системою доступу, який містить засіб виявлення для виявлення адреси цільової системи доступу для тунелювання від термінала доступу; засіб для встановлення захищеного каналу в шлюз захисту цільової системи доступу через початкову систему доступу, використовуючи адресу цільової системи доступу; і засіб передачі для передачі сигналів через захищений канал. 17. Пристрій за п. 16, який додатково містить засіб для узгодження взаємодії при сеансі зв'язку між AT і цільовою системою доступу через захищений канал, щоб забезпечити передачу обслуговування сеансу зв'язку AT від початкової системи доступу в цільову систему доступу. 18. Пристрій за п. 16, який додатково містить засіб для узгодження взаємодії при проведенні сеансу по протоколу цільової системи доступу перед передачею обслуговування від початкової системи доступу в цільову систему доступу. Наведений нижче опис стосується, загалом, бездротового зв'язку і, більш конкретно, способів і пристроїв передачі процедур обслуговування сеансів зв'язку у різнорідних мережах. Системи бездротового зв'язку стали найбільш поширеним засобом спілкування у всьому світі. Пристрої бездротового зв'язку, такі як мобільні телефони, кишенькові комп'ютери для бездротового зв'язку і т.п., стали меншими за розмірами і більш потужними, щоб задовольняти потреби споживача і підвищувати мобільність і зручність. У споживачів з'явилася залежність від цих пристроїв і вони потребують надійного обслуговування, розширених областей. охоплення, додаткових послуг (наприклад, можливості перегляду веб-мережі) і подальшого зменшення розмірів і вартості таких пристроїв. Зокрема, у міру того, як розвиток бездротових технологій продовжує рухатися вперед, процес вдосконалення мобільних послуг буде продовжувати розвиватися, роблячи такі послуги ще більш поширеними, більш звичними, мобільними і цілес прямованими. У зв'язку з вимогами кінцевих користувачів більшого і більш високоякісного мультимедійного контенту у будь-яких середовищах, розвиток технологій пристроїв буде продовжувати збільшувати наростаюче споживання використання даних. Наприклад, за останні декілька років технології бездротового зв'язку пройшли шлях від аналогово керованих систем до цифрових систем. Звичайно, у традиційних аналогових системах аналогові сигнали базуються на зв'язку з наступним елементом і зв'язку з попереднім елементом, і потребують значної величини ширини смуги, щоб дозволити передачу і прийом сигналів у поєднанні з прийнятною якістю. Оскільки аналогові сигнали є безперервними у часі і просторі, жодних повідомлень про стан (наприклад, повідомлень, що вказують отримання або неотримання даних) не створюється. Навпаки, системи пакетної комутації дозволяють перетворювати аналогові сигнали у пакети даних і передавати їх по фізичному каналу між терміналом доступу і базовою станцією, маршрутизатором і т.п. Крім того, цифрові дані можуть 5 використовуватися у своїй природній формі (наприклад, текст, інтернет-дані і т.п.) за допомогою використання мережі з пакетною комутацією. Також цифрові системи бездротового зв'язку широко поширені, щоб надавати різні послуги зв'язку, такі як телефонний зв'язок, передача відеоданих, даних, обмін повідомленнями, широкомовні передачі і т.п. Такі системи звичайно використовують мережу доступу, яка з'єднує численні термінали доступу з глобальною мережею (WAN) за допомогою спільного використання доступних мережних ресурсів. Мережа доступу звичайно будується за допомогою численних пунктів доступу, розосереджених по всій географічній області охоплення. Крім того, географічна область охоплення може бути поділена на стільники з пунктом доступу у кожному стільнику. Аналогічно, стільник може бути додатково поділений на сектори. Однак, у системі з такою архітектурою забезпечення ефективної передачі обслуговування між системами доступу, які не використовують спільно одні і ті ж процедури зв'язку і політику, стає задачею, рішення якої вимагає напруження сил. Нижче у спрощеному вигляді представлена суть винаходу, щоб забезпечити основне розуміння описаних аспектів. Цей опис суті не є всеохоплюючим розглядом і не призначений ні для ідентифікації ключових або критичних елементів, ні для встановлення обсягу таких аспектів. Його задача полягає у представленні деяких концепцій описаних аспектів у спрощеній формі як ввідної частини до більш докладного опису, представленого нижче. Описані аспекти допускають передачу обслуговування мобільних пристроїв у різнорідних мережах і подальше забезпечення міжсистемної взаємодії між початковою системою доступу і цільовою системою доступу у поєднанні з передачею обслуговування сеансу зв'язку між ними за допомогою використання міжсистемного компонента керування передачею обслуговування. Також міжсистемний компонент керування передачею обслуговування може заздалегідь забезпечувати тунелювання як частину узгодження взаємодії для сеансу зв'язку між AT і цільовою системою доступу, при якому пакети транспортуються за допомогою початкової системи доступу (наприклад, щоб зменшити переривання під час передачі обслуговування і пом'якшити вимогу щодо виконання настройки сеансу зв'язку під час передачі обслуговування). Тунель(і) може бути встановлений від AT до цільової системи доступу, в якій з точки зору AT передача службових сигналів "мобільний пристрійцільова система доступу" направляється по такому тунелю. Таке тунелювання може додатково супроводжуватися організацією інших тунелів до цільової системи доступу в залежності від типу використовуваного тунелювання (наприклад, чи відбувається тунелювання на рівні лінії передачі даних). Початкова система доступу, базуючись на пілотному повідомленні, може додатково призначати цільову систему доступу, через яку AT може потім зв'язуватися з цільовою системою доступу і встановлювати процес узгодження взаємодії. 96205 6 У супутньому аспекті існуючі моделі мобільного зв'язку можуть бути посилені за допомогою IPтунелювання між мобільним пристроєм і цільовою системою доступу, щоб гарантувати конфіденційність і секретність, дозволяючи тим самим надійну пряму передачу обслуговування у середовищі різнорідних мереж (наприклад, пристрої рухаються через мережі і адміністративні області). Приклади передачі обслуговування між такими різнорідними системами доступу можуть містити передачу обслуговування між системами надширокосмугової мережі мобільного зв'язку (UMB) і високошвидкісної пакетної передачі даних (HRPD), WiMax/HRPD; Long Term Evolution (LTE)/HRPD, в яких архітектури систем можуть здійснювати протокол мобільного зв'язку у середовищі Інтернет (IP), використовуючи протокол мобільного зв'язку IP для клієнтів, щоб активно залучати мобільний пристрій до підготовки передачі обслуговування. Альтернативно, система може використовувати системи, які є більш керованими у мережі, ніж сам мобільний пристрій. Така міжсистемна взаємодія дозволяє здійснювати передачу обслуговування мобільного пристрою між різними системами доступу, в яких запит може продовжуватися без зникання. Відповідно до супутньої методології, настройка може здійснюватися між початковою системою доступу і цільовою системою доступу при підготовці до сеансу передачі обслуговування. Така настройка може містити виявлення ІР-адреси для міжсистемного шлюзу захисту (IWSG), який гарантує безпеку переданих пакетів. Настройка може додатково містити виявлення IP-адреси для мережі радіодоступу (RAN) або спрощеної мережі RAN (RAN-lite) цільової системи доступу. Звичайно, мережа RAN-lite є мережею RAN, яка містить тільки протокольні стеки і не має функції радіоприймача-передавача. Вона також підтримує існуючі інтерфейси RAN з елементами базової мережі і реальною мережею RAN. Після того, як сеанс зв'язку був заздалегідь встановлений за допомогою мережі RAN-lite, він може бути переданий реальній мережі RAN через існуючий інтерфейс RAN (який використовується для підтримки внутрішньої технології передачі обслуговування у міжсистемній RAN). Це дозволяє виконувати передачу обслуговування цільовій системі по міжсистемній технології, не вимагаючи, наприклад, оновлень існуючих реальних RAN (для підтримки тунелю рівня L3 від AT). Відповідно до додаткового аспекту, мережа RAN-lite пов'язана з протоколом (наприклад, таким, що міститься всередині мобільного пристрою і/або IWSG), який дозволяє мобільному пристрою виявляти IP-адресу і організовувати тунель для попередньої настройки сеансу зв'язку для цільової радіосистеми. Після запиту передачі обслуговування по радіозв'язку, сеанс зв'язку, який обумовлюється у мережі RAN-lite, може бути переданий через відомий існуючий інтерфейс. Відповідно, з точки зору перспективи мережі радіодоступу, доступ після передачі обслуговування може мати місце по тій самій радіотехнології і, отже, для цільової системи радіодоступу немає необхідності модифікуватися, щоб підтримувати передачу обслугову 7 вання по радіотехнології для різнорідних систем. Мережа RAN-lite може логічно функціонувати як і будь-яка інша реальна RAN (наприклад, контролер базової станції), тобто, без фактичного керування будь-якої фізичної базової станції. Кожного разу, коли мобільний пристрій організовує тунель за допомогою спрощеної RAN-lite, такий мобільний пристрій може узгодити сеанс зв'язку за допомогою спрощеної мережі RAN-lite так, щоб мобільний пристрій міг отримати сеанс зв'язку по радіотехнології цільової системи і мережа RAN-lite може зберігати копію сеансу зв'язку для радіотехнології цільової системи, при якій мобільний пристрій все ще може працювати по радіотехнології початкової системи. Також при передачі обслуговування від мобільного пристрою до цільової системи по радіотехнології по повітрю, мобільний пристрій може потім отримати доступ до реальної RAN цільової системи доступу - наприклад, мобільний доступ, і цільова система доступу запитує мобільний пристрій, чи існує сеанс зв'язку для технології, яка повинна бути узгоджена. Мобільний пристрій може додатково забезпечувати ідентифікатор терміналу однонаправленого доступу (UATI) або еквівалентний ідентифікатор, який може використовуватися для визначення місць проведення сеансу зв'язку, в якому UATI від мобільного пристрою може вказувати на мережу RAN-lite, в якому реальна мережа RAN може використовуватися для відновлення сеансу зв'язку від RAN-lite до реальної RAN. Після вибору сеансу зв'язку, мобільний пристрій може потім зв'язуватися з реальною RAN у цільовій системі радіозв'язку. Потрібно розуміти, що реальна RAN може представляти контролер базової станції, що містить реальне з'єднання з базовою станцією. Міжсистемний компонент керування передачею обслуговування може потім здійснити тунелювання між AT і цільовою системою, при якому службові сигнали/пакети даних, пов'язані з цільовою системою, можуть передаватися через початкову систему. Відповідно до додаткового аспекту, тунелювання на рівні L3 забезпечує функціональні і процедурні процеси передачі послідовностей даних змінної довжини між різнорідними системами, підтримуючи при цьому якість обслуговування і функції контролю помилок. Таке тунелювання може додатково бути явним для основної системи доступу (наприклад, відсутність зміни у джерелі для IP-пакетів), незалежно від напряму (наприклад, від LTE до HRPD або від HRPD до LTE). У супутньому аспекті забезпечується зчитуваний комп'ютером носій, що має коди або команди, які виконуються комп'ютером, для виявлення IPадрес шлюзів захисту для цільової системи доступу і початкової системи доступу, встановлення безпечних тунелів до шлюзів захисту і/або до будь-якої з різнорідних систем доступу. Відповідно до додаткового аспекту, забезпечується процесор, який виконує команди і/або містить пристрої, пов'язані з виявленням адрес для шлюзів захисту і встановленням тунелів між AT і початковою або цільовою системами доступу. 96205 8 Для здійснення описаних вище і супутніх задач, деякі ілюстративні аспекти описуються тут у поєднанні з наведеним далі описом і доданими кресленнями. Ці аспекти є, однак, лише характерними, і мається на увазі наявність декількох різних шляхів, якими можуть використовуватися принципи розкритого предмету винаходу і заявлена суть, і які повинні містити в собі всі такі аспекти і їх еквіваленти. Інші переваги і нові ознаки стануть зрозумілими з наведеного нижче докладного опису при його розгляді у поєднанні з кресленнями. Короткий опис креслень Фіг.1 - приклад міжсистемного компоненту керування передачею обслуговування, що забезпечує тунелювання рівня зв'язку за допомогою мобільного пристрою від початкової системи доступу до цільової системи доступу за допомогою початкової системи доступу. Фіг.2 - окремий випадок передачі обслуговування через тунелювання рівня L3 надширокосмугової системи мобільного зв'язку (UMB) і високошвидкісної системи пакетної передачі даних (HRPD) відповідно до додаткового аспекту. Фіг.3 - приклад передачі обслуговування через тунелювання рівня L3 для систем HRPD-UMB. Фіг.4 - супутня методологія передачі стану сеансу зв'язку від початкової системи доступу до цільової системи доступу відповідно до аспекту. Фіг.5 - організація шарів для забезпечення передачі обслуговування між обладнанням користувача і початковою/цільовою системою доступу відповідно до конкретного аспекту. Фіг.6 - потік викликів відповідно до прикладу аспекту. Фіг.7 - система, здатна здійснювати передачу обслуговування на рівні L3 відповідно до аспекту. Фіг.8 - конкретна система, що сприяє передачі даних до термінала доступу, коли на рівні L3 потрібна передача обслуговування. Фіг.9 - система, яка може бути здійснена як частина передачі даних на термінал доступу до і після передачі обслуговування на рівні L3. Фіг.10 - система, яка може використовуватися у поєднанні з прийомом індикації передачі обслуговування і/або передачі даних на термінал доступу, відповідно. Різні аспекти тепер описуються з посиланням на креслення. У наведеному нижче описі з метою пояснення викладаються численні конкретні подробиці, щоб забезпечити повне розуміння одного або більше аспектів. Може бути, однак, очевидно, що такий аспект(и) може бути здійснений без цих конкретних подробиць. Терміни "компонент", "модуль", "система" і т.п., як вони використовуються у даній заявці, маються на увазі такими, що містять пов'язаний із застосуванням комп'ютера об'єкт, такий як, зокрема, апаратне забезпечення, вбудоване програмне забезпечення, комбінація апаратного забезпечення і програмного забезпечення, програмне забезпечення або виконуване програмне забезпечення. Наприклад, компонент може бути, зокрема, процесом, що працює на процесорі, процесором, об'єктом, виконуваною програмою, потоком керування, програмою і/або комп'ютером. Для прикладу, як 9 додаток, що працює на комп'ютерному пристрої, так і комп'ютерний пристрій, можуть бути компонентом. Один або більше компонентів можуть постійно знаходитися всередині процесу і/або потоку керування і компонент може бути локалізований на одному комп'ютері і/або бути розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть працювати з різних зчитуваних комп'ютером носіїв з різними структурами даних, що зберігаються на них. Компоненти можуть здійснювати зв'язок за допомогою локальних і/або віддалених процесів, таких, які використовують сигнал, що має один або більше пакетів даних, таких як дані від одного компонента, що взаємодіє з іншим компонентом у локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, і з іншими системами за допомогою сигналу. Додатково, різні аспекти описані тут у зв'язку з терміналом, який може бути дротовим терміналом або бездротовим терміналом. Термінал може також називатися системою, пристроєм, абонентським пристроєм, абонентським пунктом, мобільною станцією, мобільним телефоном, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, терміналом користувача, терміналом, пристроєм зв'язку, агентом користувача, пристроєм користувача або обладнанням користувача (UE). Бездротовий термінал може бути мобільним телефоном, супутниковим телефоном, радіотелефоном, телефоном по протоколу ініціювання сеансу (SIP), станцією місцевої бездротової лінії (WLL), кишеньковим комп'ютером для бездротового зв'язку (PDA), пристроєм, що носиться, з можливістю бездротового підключення, комп'ютерним пристроєм або іншим пристроєм обробки, з'єднаним з бездротовим модемом. Крім того, різні аспекти описуються тут у поєднанні з базовою станцією. Базова станція може використовуватися для зв'язку з бездротовим терміналом(ами) і може також згадуватися як пункт доступу, вузол В або деякою іншою термінологією. Крім того, термін "або" призначений для того, щоб означати те, що містить "або", а не те, що виключає "або". Таким чином, якщо не вказано інакше або зрозуміло з контексту, фраза "X використовує А або В" призначена означати будь-яку з природних перестановок, що містяться в ній. Тобто, фраза "X використовує А або В" задовольняється будь-яким з наступних випадків: X використовує А; X використовує В; або X використовує як А, так і В. Крім того, форми однини, як вони використовуються у даній заявці і доданій формулі винаходу, повинні звичайно тлумачитися як такі, що означають "один або більше", якщо не вказано інше або якщо з контексту зрозуміло, що вони повинні відноситися до форми однини. Описані тут технології можуть використовуватися для різних систем бездротового зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших систем. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може здійснювати радіотехнологію, таку як універсальна наземна система радіодоступу (UTRA), cdma2000 і т.д. UTRA містить широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Додатко 96205 10 во, cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може здійснювати радіотехнологію, таку як Глобальна система зв'язку з рухомими об'єктами (GSM). Система OFDMA може здійснювати радіотехнологію, таку як Evolved UTRA (Е-UTRA), надширокосмугова мережа мобільного зв'язку Ultra Mobile Broadband (UMB), IEEE802.11 (Wi-Fi), IEEE802.16 (WiMAX), IEEE802.20, Flash-OFDMD і т.д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку Universal Mobile Telecommunication System (UMTS). 3GPP Long Term Evolution (LTE) є варіантом UMTS, що використовує E-UTRA із застосуванням OFDMA на низхідній лінії зв'язку і SCFDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE i GSM описані у документах організації під назвою "3rd Generation Partnership Project" (Проект партнерства третього покоління) (3GPP). Додатково, cdma2000 і UMB описані у документах організації під назвою "Проект 2 партнерства третього покоління) (3GPP2). Різні аспекти або ознаки будуть представлені з точки зору систем, які можуть містити множину пристроїв, компонентів, модулів і т.п. Потрібно розуміти і брати до уваги, що різні системи можуть містити додаткові пристрої, компоненти, модулі, і т.д. і/або, можливо, можуть не містити всі пристрої, компоненти, модулі і т.д., що обговорюються у зв'язку з кресленнями. Може також використовуватися комбінація цих підходів. На Фіг.1 показана мережна система 100, яка забезпечує передачу обслуговування між різнорідними мережами і міжмережний обмін між початковою системою 110 доступу і цільовою системою 112 доступу. Потрібно брати до уваги, що таке креслення є за своїм характером прикладом і міжсистемний компонент керування передачею обслуговування може бути частиною термінала доступу (AT). Сеанс зв'язку між AT і цільовою системою може бути організований заздалегідь (явно для початкової системи), наприклад, за допомогою тунелю рівня L3. Такий міжсистемний компонент 115 керування передачею обслуговування полегшує встановлення тунелювання рівня L3 мобільним пристроєм 104, який працює у подвійному режимі (як початкової системи 110 доступу, так і цільової системи 112 доступу). Міжсистемний компонент 115 керування передачею обслуговування спочатку дає можливість мобільному пристрою 104 одержати місцеве доменне ім'я, пов'язане з початковою/цільовою системами 110, 112 доступу. Після цього міжсистемний компонент керування передачею обслуговування полегшує виявлення ІР-адреси для шлюзу захисту і мережі радіодоступу (RAN) цільової системи 112 доступу. Такий шлюз діє як мережний пункт входу у цільову систему 112 доступу. Відповідно, міжсистемний компонент 115 керування передачею обслуговування дає можливість мобільному пристрою 104 встановити тунелювання рівня L3, в якому службові сигнали і пакетні дані, пов'язані з цільовою системою 112 доступу, можуть потім бути передані через початкову систему доступу, працюючи без посередників. 11 Також, міжсистемний компонент 115 керування передачею обслуговування може використовувати тунелювання перед передачею обслуговування, щоб обмінятися настройками і виконуваними пакетами передачі обслуговування як частиною узгодження взаємодії при сеансі зв'язку між AT 104 і цільовою системою доступу 112, щоб зменшити переривання під час передачі обслуговування і пом'якшити вимогу до виконання настройки сеансу зв'язку під час передачі обслуговування. Міжсистемний компонент 115 керування передачею обслуговування додатково дає можливість транспортувати пакети даних за допомогою початкової системи 110 доступу, при якому така початкова система 110 доступу звичайно не бере участі в узгодженні взаємодії між AT 104 і цільовою системою 112 доступу. На Фіг.2 і Фіг.3 показані конкретні аспекти передачі обслуговування через тунелювання рівня L3 від системи 210 UMB до системи 215 HRPD і навпаки. На Фіг.2 початкова система доступу представлена системою 210 UMB, в якій термінал доступу або мобільний пристрій 211 мають зв'язок з розгорнутою базовою станцією (eBS) 222, в якій IP-пакети передаються від eBS до шлюзу і від домашнього агента до Інтернету. Після запиту передачі обслуговування від системи 210 UMB (яка представляє початкову систему доступу) до системи 215 доступу HRPD (яка представляє цільову систему доступу) ініціюється настройка для HRPD, під час якої мобільний пристрій 211 все ще залишається у системі 210 UMB 210. Міжсистемний компонент керування передачею обслуговування може потім здійснити тунелювання між системою 210 UMB 210 і системою 215 HRPD, при якому службові сигнали системи HRPD і супутні пакети даних можуть бути відкрито передані через тунелювання рівня L3, яке може бути транспортоване по IP за допомогою системи 210 UMB. Відповідно, лінія 250 шляху проходження сигналу вказує лінію трафіку, в якому мобільний блок 211 у системі 210 UMB потребує виявлення мережі радіодоступу RAN/RAN-lite212 і супутньої IPадреси системи 215 HRPD, щоб підготувати і провести настройку зв'язку (наприклад, для пакетної передачі). Після виявлення IP-адреси, службова сигналізація для системи 215HRPD може потім здійснити через мережу RAN-lite передачу такої ІР-адреси/пакетування, при якій пакети можуть пройти через шлюз 217 доступу (AGW) у системі UMB і можуть потім бути передані у мережу RANlite212. Вузол 219 обслуговування пакетних даних (PDSN) діє як точка підключення між HRPD RAN 212 і IP-мережами, в яких міжсистемний шлюз 214 захисту (IWSG) може забезпечувати безпеку (наприклад, для IP) по тунелю IPsec 260, щоб забезпечити пакетну передачу між AT211 і мережею RAN/RAN-lite 212. Такий шлюз 214 діє як мережний пункт для входу у цільову систему 215 доступу HRPD. Крім того, посилальний мережний контролер 218 сеансу зв'язку (SRNC) звичайно містить функції аутентифікації і супутні конфігурації, які узгоджуються між базовою станцією 222 і терміналом 211 доступу, і функціонує як посилання для базової станції 222 для відновлення інформації 96205 12 (наприклад, щоб отримати інформацію сеансу зв'язку і уникнути конфліктів під час зміни сеансу зв'язку). Аналогічно, на Фіг.3 показаний додатковий аспект передачі обслуговування за допомогою тунелювання рівня L3 від HRPD 310 до системи 315 UMB. Коли робиться запит передачі обслуговування від початкової системи 310 HRPD до цільової системи 315 UMB, мережа RAN/lite-eBS 312 у мережі UMB може бути виявлена і відповідний шлюз(и) UMB ідентифікуються як 316,325. Наприклад, спочатку мережа RAN-lite 312 системи UMB може виявити, що вона пов'язана з міжсистемним шлюзом 325 захисту (IWSG). Надалі, при виявленні такої ІР-адреси, пакети можуть потім надсилатися на IP-адресу адресата, базуючись на тунелюванні рівня 3 протоколу зв'язку. Така зроблена заздалегідь настройка може потім полегшити подальший потік пакетів у цільову систему 315 UMB. На Фіг.4 показаний приклад технології передачі обслуговування між різнорідними системами відповідно до аспекту. Хоча приклад способу показаний і описаний тут як ряд етапів, що представляють різні події і/або дії, аспект предмету винаходу не обмежується показаним порядком проходження таких етапів. Наприклад, деякі дії або події можуть відбуватися в іншому порядку і/або одночасно з іншими діями або подіями, відмінними від порядку, показаного тут, відповідно до описаних аспектів. Крім того, не всі показані етапи, події або дії можуть бути потрібні для здійснення технології відповідно до аспектів предмету винаходу. Крім того, потрібно розуміти, що приклад способу та інші способи, які відповідають описаним аспектам, можуть бути здійснені у зв'язку зі способом, показаним і описаним тут, а також у зв'язку з іншими системами і пристроями, не показаними або не описаними тут. Спочатку і на етапі 410 можуть бути виявлені зміни в умовах радіозв'язку, які можуть перемкнути запит підготовки передачі обслуговування від AT до цільової системи доступу. Альтернативно, перемикання для підготовки передачі обслуговування може відбутися через сповіщення цільової системи доступу як сусідньої технології для початкової системи доступу. Згодом і при підготовці до сеансу передачі обслуговування на етапі 412 може бути здійснена настройка між AT і цільовою системою доступу. Така настройка може містити виявлення IP-адреси на етапі 416 для міжсистемного шлюзу захисту, який гарантує безпеку переданих пакетів. Настройка може додатково містити виявлення на етапі 418 IP-адреси цільової системи доступу RAN/RAN-lite. Міжсистемний компонент керування передачею обслуговування може потім на етапі 420 здійснити тунелювання між AT і цільовою системою доступу, при якому службова сигналізація/пакети, пов'язані з цільовою системою, можуть бути передані через початкову систему. Крім того, на етапі 422 AT узгоджує взаємодію при сеансі зв'язку через радіоінтерфейс і IP-сеанс з цільовою системою доступу. Також, на етапі 424 приймається запит радіоресурсів від цільової системи доступу, що супроводжується виділенням на етапі 426 радіоресурсів від цільової системи до AT. Відпові 13 дно, на етапі 430 IP-трафік може бути перенаправлений до AT (або може бути також вміщений після дії 434), супроводжуючись завершенням передачі обслуговування на етапі 432. Згодом, на етапі 434 AT отримує доступ до цільової системи за допомогою радіозв'язку. Наведене нижче є конкретним прикладом повністю кваліфікованих доменних імен для пошуку на сервері DNS, який будь-який IP-хост (такий як AT) може виконувати за допомогою сервера DNS. Приклади звернень до шлюзу захисту і виявлення мережі RAN/RAN-lite цільової системи можуть містити: Діюча передача обслуговування від UMB до HRPD .HRPD.IWSG. Діюча передача обслуговування від HRPD до UMB .UMB.IWSG. Діюча передача обслуговування від WiMAX до HRPD .HRPD.IWSG. Діюча передача обслуговування від HRPD до WiMAX .WiMAX.IWSG. Діюча передача обслуговування від LTE до HRPD .HRPD.IWSG. Діюча передача обслуговування від HRPD до LTE .LTE.IWSG.. Субмережі HRPD, UMB ANID, WiMax APID і LTE-eNBID можуть бути отримані або безпосередньо по повітрю цільовою системою доступу, або через реєстрацію сусідньої технології, про яку повідомляє початкова система доступу. На Фіг.5 показаний приклад блок-схеми взаємодії серед обладнання користувача 510 або терміналом доступу, початкова система 540 доступу і цільова система 560 доступу. Обладнання користувача 510 (UE) містить як протокол 511 цільової системи, так і протокол 512 початкової системи, щоб надати можливість роботи у подвійному режимі з обома системами. Така побудова дозволяє виявлення IP-адреси IWSG і встановлення тунелю IPsec. Крім того, може бути виявлена IP-адреса цільової RAN, щоб надати можливість попередньої 96205 14 настройки сеансу зв'язку цільовій мережі RAN. Схема 500 полегшує передачу обслуговування сеансу зв'язку від початкової системи 540 доступу до цільової системи 560 доступу, використовуючи підготовку до передачі обслуговування і виконання передачі обслуговування до передачі обслуговування, здійснюючи тунель IPsec. На Фіг.6 показаний приклад потоку 600 викликів для встановлення ІР-тунелю захисту відповідно до додаткового аспекту. AT602 спочатку зв'язується з початковою системою 604 доступу і отримує доменне ім'я для цільової системи доступу за допомогою запиту 610. Відповідно, AT 602 може видати запит 606 системи доменних імен (DNS), щоб отримати IP-адресу міжсистемного шлюзу 608 захисту (IWSG) для отримання доступу до цільової системи доступу. Крім того, такий запит DNS може додатково містити виявлення IP-адреси для цільової системи доступу RAN/RAN-lite. AT 602 може потім ініціювати тунелювання до цільової системи доступу, при якому службові сигнали/пакети, пов'язані з цільовою системою, можуть бути передані через початкову систему 604. Як пояснювалося раніше, приклад передачі обслуговування між такими різнорідними системами доступу може містити передачу обслуговування між системами UMB/HRPD; WiMax/HRPD; LTE/HRPD, в яких архітектура систем може здійснювати ІР-мобільність, використовуючи мобільний IP клієнта, щоб активно залучати мобільний пристрій або термінал 602 доступу у підготовку передачі обслуговування; або, альтернативно, використовувати системи, більш керовані мережами, ніж безпосередньо мобільним пристроєм. Така міжсистемна взаємодія може дозволяти мобільному пристрою передачу обслуговування сеансу зв'язку між різними системами доступу, в яких запит може продовжуватися без зникання. На Фіг.7 показані приклади різнорідних систем 711, 721 бездротового зв'язку, які можуть надавати обслуговування терміналу 726 бездротового зв'язку. Системи 711,721 представляють цільову систему доступу і початкову систему доступу, відповідно, які містять множину секторів 702, 704, 708 і 706, 710, 712. Цільова система 711 доступу і початкова система 721 доступу можуть використовувати різні служби бездротового зв'язку всередині таких секторів. Хоча такі сектори показані як шестикутні за своїм характером і можуть бути, по суті, подібного розміру, мається на увазі, що розмір і форма цих секторів можуть змінюватися в залежності від географічної області, кількості, розміру і форми фізичних перешкод, таких як будівлі, і декількох інших факторів. Пункти доступу (базові станції, маршрутизатори доступу і т.д.) 714, 716, 720 пов'язані з секторами 702, 704, 708, в яких технологія "А" використовується як їх частина. Точно так само, пункти доступу 718, 722, 724 пов'язані з секторами 706, 712, 710, в яких технологія "В" використовується як їх частина, причому технологія "В" відрізняється від технології "А". У міру того, як термінал 726 бездротового зв'язку географічно переміщується, він може приймати сигнали більшої потужності від цільової системи 711 доступу у порівнянні з сигналами, що 15 приймаються від початкової системи 721 доступу. Потрібно брати до уваги, що термінал 726 бездротового зв'язку може працювати у подвійному режимі як з початковою системою 721 доступу, так і з цільовою системою 711 доступу, причому міжмережний компонент 719 керування передачею обслуговування може забезпечувати тунелювання заздалегідь до передачі обслуговування як частину узгодження взаємодії сеансу зв'язку між AT 726 і цільовою системою 711 доступу. Відповідно, пакети даних можуть транспортуватися (явно або неявно) за допомогою початкової системи 721 доступу, у той час як AT готується до передачі обслуговування до цільової системи, і потім пакети даних можуть бути перенаправлені на цільову систему, як тільки закінчиться переадресація виклику. На фіг. 8 показана конкретна система 800, що полегшує передачу даних між різнорідними системами доступу, коли передача обслуговування затребувана за допомогою тунелювання рівня L3, встановленого мобільним пристроєм. Система 800 може бути пов'язана з пунктом доступу і містить групу 802 компонентів, які можуть зв'язуватися один з одним у зв'язку з передачею даних на термінал доступу під час передачі обслуговування між різнорідними системами доступу. Група 802 містить компоненти 804 для визначення, що термінал доступу запитав передачу обслуговування від першої системи доступу до другої системи доступу. Наприклад, таке визначення може відбуватися шляхом аналізу тотожності цільової системи доступу терміналом доступу. Така тотожність може містити будь-які придатні ознаки, що використовуються для ідентифікації IP-адрес пристроїв цільової системи серед одного або більше пристроїв іншої системи доступу. Потрібно брати до уваги, що різні процеси індикації тотожності цільового доступу можуть бути розглянуті для описаних аспектів і маються на увазі охопленими ними. Група 802 також містить компонент 806 для прийому даних від першої системи доступу, а також прийому індикації про те, які дані повинні бути передані на термінал доступу наступними від такої першої системи доступу. Наприклад, часова мітка або інший порядковий номер у заголовку пакету RLP можуть вказувати, які дані повинні бути передані наступними на термінал доступу. Група 802 додатково містить компонент 808 для прийому даних від мережного пристрою, в якому дані за бажанням передаються на термінал доступу. Крім того, дані, прийняті від мережного пристрою, можуть бути IP-капсульованим пакетом даних, який пов'язаний з порядковим номером або часовою міткою, даючи, таким чином, можливість функціонувати другому приймачу-передавачу, щоб визначити, які дані повинні бути передані наступними на термінал доступу. Група 802 може додатково містити компонент 810 для передачі даних на термінал доступу у відповідній послідовності, в якому дані приймаються від першої системи доступу і мережного пристрою. Наприклад, друга система доступу може прийняти дані, які повинні бути передані на термінал доступу, на якому дані не дублюються і повинні передаватися у визначеній послідовності. Система 800 може також містити 96205 16 запам'ятовуючий пристрій 812, в якому можуть зберігатися команди, що стосуються виконавчих компонентів 804-810. Система 800 дає можливість новій або цільовій системі доступу почати прийом даних при підготовці передачі обслуговування навіть при тому, що джерело ще не віддало керування і дані продовжують вишиковуватися у цільовій системі доступу. Така цільова система доступу має інформацію, що потрібна для відновлення інформації протоколу мережного рівня і переданих даних, причому передача обслуговування може відбутися, не перериваючи поточну передачу даних, при істотно високій швидкості і малому часі простою. Система 800 може бути здійснена як частина розподіленої і/або централізованої архітектури. На Фіг.9 показана система 900, яка може використовуватися у зв'язку з передачею даних на термінал доступу до і після передачі обслуговування на рівні L3. Система 900 містить приймач 902, який приймає сигнал, наприклад, від однієї або більше приймальних антен, виконує над прийнятим сигналом типові дії (наприклад, фільтрує, посилює, перетворює з пониженням частоти…) і оцифровує підготовлений сигнал для отримання вибірок. Демодулятор 904 може демодулювати і забезпечити прийняті пілотні символи процесору 906 для оцінки каналу. Процесор 906 може бути процесором, спеціалізованим для аналізу інформації, прийнятої компонентом 902 приймача і/або створення інформації для передачі передавачем 914. Процесор 906 може бути процесором, який керує однією або більше частинами системи 900, і/або процесором, який аналізує інформацію, прийняту приймачем 902, створює інформацію для передачі передавачем 914 і керує однією або більше частинами системи 900. Система 900 може містити компонент 908 оптимізації, який може оптимізувати характеристики обладнання користувача до, під час і/або після передачі обслуговування. Компонент 908 оптимізації може бути частиною процесора 906. Потрібно брати до уваги, що компонент 908 оптимізації може містити програму оптимізації, яка виконує утиліту, базуючись на аналізі, пов'язаному з визначенням, чи відбувається передача обслуговування від початкової системи доступу до цільової системи доступу. Програма оптимізації може використовувати способи на основі штучного інтелекту у зв'язку з прийняттям рішень і/або виконанням визначень ймовірнісних характеристик і/або визначень на статистичній основі у зв'язку з передачею обслуговування. Система (обладнання користувача) 900 може додатково містити запам'ятовуючий пристрій 910, який при роботі з'єднується з процесором 906 і який зберігає інформацію, таку як інформація про потужність сигналу відносно базової станції, планує інформацію і т.п., в якому така інформація може використовуватися у зв'язку з визначенням, запитувати чи виконувати і коли передачу обслуговування. Запам'ятовуючий пристрій 910 може додатково зберігати протоколи, пов'язані зі створенням таблиць пошуку і т.д., таким чином, що система 900 може використовувати протоколи, що 17 зберігаються, і/або алгоритми для збільшення продуктивності системи. Потрібно розуміти, що компоненти зберігання даних (наприклад, запам'ятовуючі пристрої), описані тут, можуть бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм, або можуть містити як енергозалежні, так і енергонезалежні запам'ятовуючі пристрої. Для прикладу, зокрема, енергонезалежний запам'ятовуючий пристрій може містити постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), PROM, що електрично стирається (EEPROM) або флешпам'ять. Енергозалежний запам'ятовуючий пристрій може містити оперативний запам'ятовуючий пристрій (RAM), який діє як зовнішня кеш-пам'ять. Для прикладу, зокрема, RAM доступний у багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвійною швидкістю обміну (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і прямий запам'ятовуючий пристрій (DRRAM). Запам'ятовуючий пристрій 910 призначений містити, зокрема, ці і будьякі інші придатні типи запам'ятовуючих пристроїв. Процесор 906 з'єднується з модулятором 912 символів і передавачем 914, який передає модульований сигнал. На Фіг.10 показана система, яка може використовуватися у зв'язку з прийомом індикації передачі обслуговування і/або передачі даних на термінал доступу, відповідно. Система 1000 містить базову станцію 1002 з приймачем 1010, який приймає сигнал(и) від одного або більше пристроїв 1004 користувача за допомогою однієї або більше приймальних антен 1006 і веде передачу до одного або більше пристроїв 1004 користувача через множину передавальних антен 1008. В одному прикладі приймальні антени 1006 і передавальні антени 1008 можуть бути здійснені, використовуючи єдиний набір антен. Приймач 1010 може приймати інформацію від приймальних антен 1006 та у процесі роботи з'єднується з демодулятором 1012, який демодулює прийняту інформацію. Приймач 1010 може бути, наприклад, гребінчастим приймачем (наприклад, спосіб, при якому компоненти багатопроменевого сигналу обробляються індивідуально, використовуючи множину смугових кореляторів,…), приймачем на MMSE-основі або деяким іншим придатним приймачем для розділення призначених йому пристроїв користувача, як повинні розуміти фахівці у даній галузі техніки. Наприклад, можуть використовуватися численні приймачі (наприклад, один на одну приймальну антену), і такі приймачі можуть зв'язуватися один з одним, щоб забезпечувати поліпшені оцінки даних користувачів. Демодульовані символи аналізуються процесором 1014, який подібний до процесора, описаного вище з посиланням на Фіг.9, і з'єднується із запам'ятовуючим пристроєм 1016, який зберігає інформацію, пов'язану з призначеннями пристроїв користувача, пошукові таблиці, пов'язані з ними, і т.п. Вихідний сигнал приймача для кожної антени може спільно оброблятися приймачем 1010 і/або процесором 1014. Модулятор 1018 мо 96205 18 же мультиплексувати сигнал для передачі передавачем 1020 через передавальні антени 1008 на пристрої 1004 користувачів. Терміни "компонент", "система" і т.п., як вони використовуються тут, призначені для посилання на пов'язаний з комп'ютером об'єкт, тобто, апаратне забезпечення, комбінацію апаратного забезпечення і програмного забезпечення, програмне забезпечення або виконуване програмне забезпечення і/або електромеханічні пристрої. Наприклад, компонент може бути, зокрема, процесом, що працює на процесорі, процесором, об'єктом, елементом, виконуваною програмою, потоком керування, програмою і/або комп'ютером. Для прикладу, компонентом можуть бути як додаток, що працює на комп'ютері, так і комп'ютер. Один або більше компонентів можуть постійно знаходитися у межах процесу і/або потоку керування і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Слово "приклад" використовується тут у значенні "служить як приклад, окремий випадок або ілюстрація". Будь-який аспект або конструкція, описані тут як "приклад", не обов'язково повинні розглядатися як переважні або вигідні у порівнянні з іншими аспектами або конструкціями. Точно так само, приклади представлені тут виключно з метою забезпечення ясності і розуміння, і не призначені обмежувати описані аспекти або їх частину яким-небудь чином. Потрібно брати до уваги, що могла б бути представлена множина додаткових або альтернативних прикладів, але вони були опущені з метою стислості викладення. Додатково, всі або частини описаних аспектів можуть бути здійснені як система, спосіб, пристрій або виріб виробництва, використовуючи стандартне програмування і/або інженерні технології для створення програмного забезпечення, вбудованого програмного забезпечення, апаратного забезпечення або будь-якої їх комбінації, щоб керувати комп'ютером для здійснення розкритих аспектів. Наприклад, зчитувані комп'ютером носії можуть містити, зокрема, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, дискети, магнітні стрічки…), оптичні диски (наприклад, компакт-диски (CD), цифрові універсальні диски (DVD)…), смарткарти і пристрої флеш-пам'яті (наприклад, плата, стік, ключовий диск…). Додатково потрібно брати до уваги, що несуча хвиля може використовуватися для перенесення зчитуваних комп'ютером електронних даних, таких, які використовуються при передачі і прийомі електронної пошти або при доступі до мережі, такої як Інтернет або локальна мережа (LAN). Звичайно, фахівці у даній галузі техніки повинні визнати, що у цій конфігурації можуть бути зроблені численні зміни, не відходячи від обсягу або суті заявленого предмету винаходу. Коли системи і/або способи, описані тут, здійснюються у програмному забезпеченні, вбудованому програмному забезпеченні, проміжному програмному забезпеченні або мікрокоді, керуючій програмі або кодових сегментах, вони можуть зберігатися на машинозчитуваному носії інформації, такому як компонент запам'ятовуючого пристрою. 19 Кодовий сегмент може представляти процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програмного забезпечення, клас або будь-яку комбінацію команд, структур даних або програмних операторів. Кодовий сегмент може приєднуватися до іншого кодового сегмента або схеми апаратного забезпечення шляхом передачі і/або прийому інформації, даних, аргументів, параметрів або контенту запам'ятовуючого пристрою. Інформація, аргументи, параметри, дані і т.д. можуть пропускатися, направлятися або передаватися, використовуючи будь-який придатний засіб, у тому числі спільне використання запам'ятовуючого пристрою, передачу повідомлень, передачу обслуговування, мережну передачу і т.д. Для реалізації програмного забезпечення, описані тут технології можуть здійснюватися за допомогою модулів (наприклад, процедури, функції і так далі), які виконують описані тут функції. Керуючі програми можуть зберігатися у блоках запам'ятовуючого пристрою і виконуватися проце 96205 20 сорами. Блок запам'ятовуючого пристрою може здійснюватися всередині процесора або бути зовнішнім по відношенню до процесора і у цьому випадку він може з'єднуватися засобом зв'язку з процесором через різні засоби. Описане вище містить приклади розкритого предмету винаходу. Звичайно, неможливо описати всі можливі комбінації компонентів або методологій з метою опису такого предмету винаходу, але будь-який фахівець у даній галузі техніки може визнати, що можлива множина додаткових комбінацій і перестановок. Відповідно, предмет винаходу призначений охоплювати всі ті альтернативи, модифікації і зміни, які попадають у межі обсягу і суті доданої формули винаходу. Додатково, у випадку, коли термін "містить" використовується у докладному описі або у формулі винаходу, такий термін призначений означати "містить у собі", подібно до того, як термін "що містить", інтерпретується як "такий, що містить у собі", коли він використовується у формулі винаходу як зв'язуюче слово. 21 96205 22 23 96205 24 25 96205 26 27 96205 28 29 96205 30 31 96205 32 33 96205 34 35 96205 36 37 Комп’ютерна верстка А. Рябко 96205 Підписне 38 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
