Механізм запуску, придатний для керування ідентифікацією нового стільника в ue в режимі drx

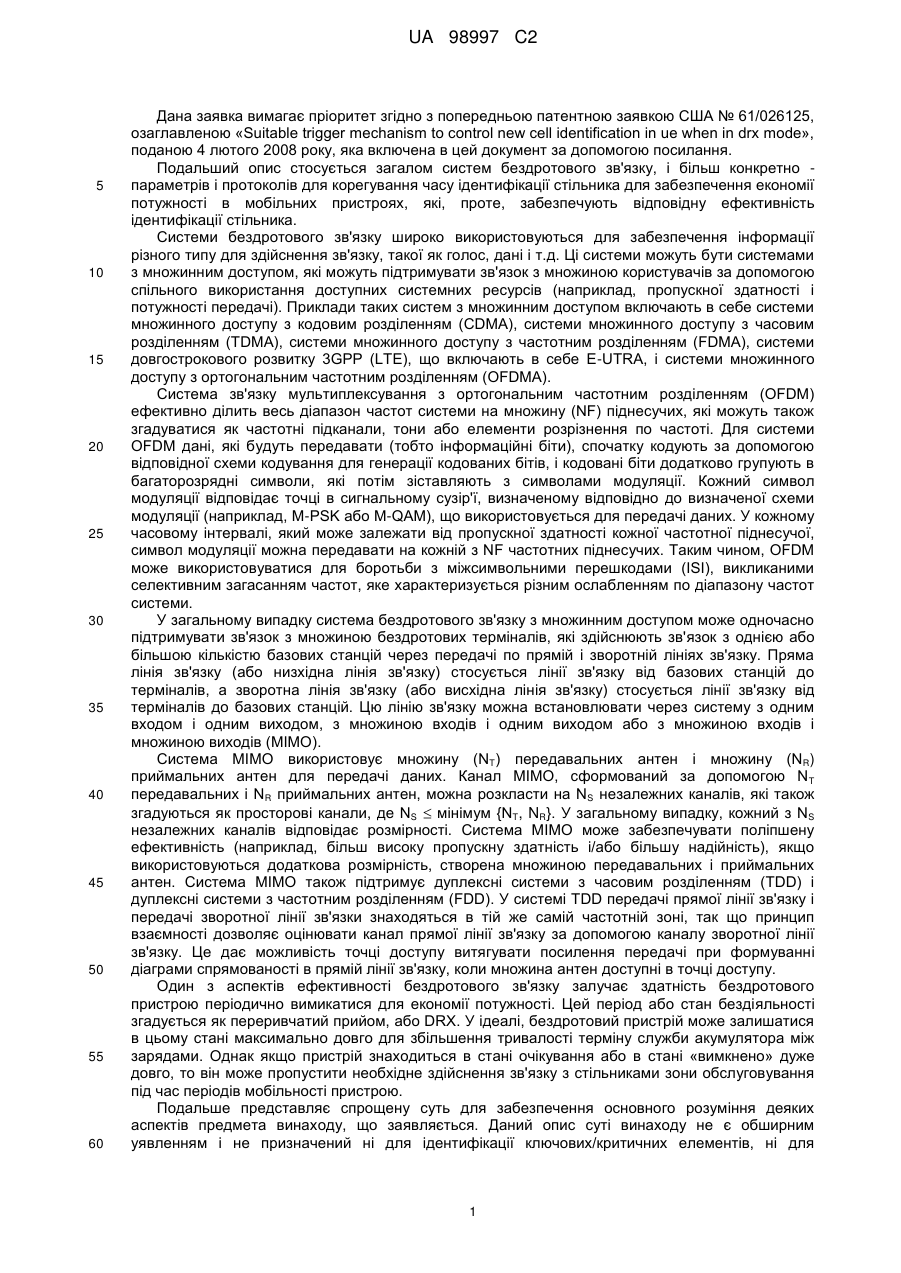

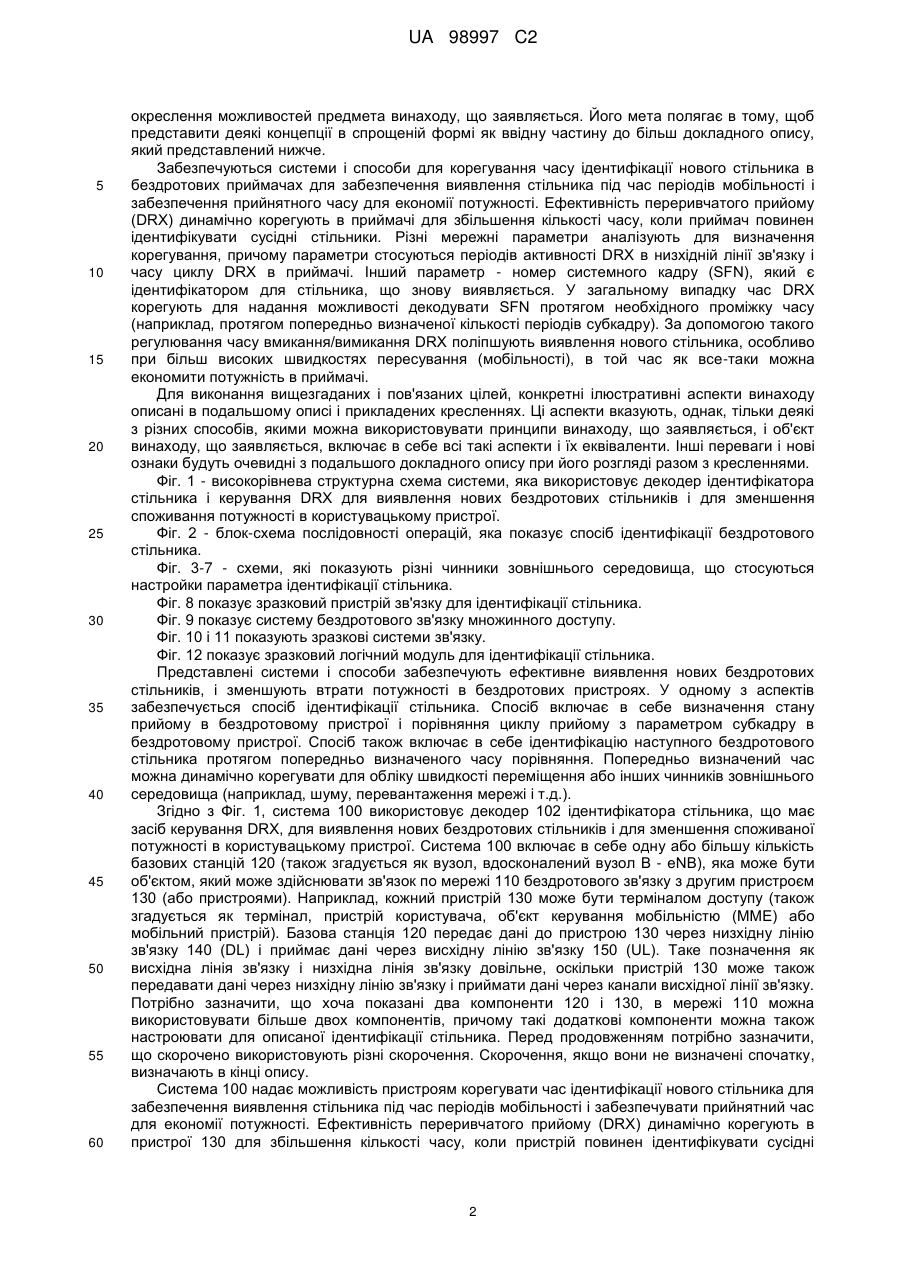

Реферат: Забезпечується спосіб ідентифікації стільника. Спосіб включає в себе визначення стану прийому і порівняння, в бездротовому пристрої, циклу прийому з параметром субкадру. Спосіб також включає в себе ідентифікацію наступного бездротового стільника протягом попередньо визначеного часу порівняння. UA 98997 C2 (12) UA 98997 C2 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет згідно з попередньою патентною заявкою США № 61/026125, озаглавленою «Suitable trigger mechanism to control new cell identification in ue when in drx mode», поданою 4 лютого 2008 року, яка включена в цей документ за допомогою посилання. Подальший опис стосується загалом систем бездротового зв'язку, і більш конкретно параметрів і протоколів для корегування часу ідентифікації стільника для забезпечення економії потужності в мобільних пристроях, які, проте, забезпечують відповідну ефективність ідентифікації стільника. Системи бездротового зв'язку широко використовуються для забезпечення інформації різного типу для здійснення зв'язку, такої як голос, дані і т.д. Ці системи можуть бути системами з множинним доступом, які можуть підтримувати зв'язок з множиною користувачів за допомогою спільного використання доступних системних ресурсів (наприклад, пропускної здатності і потужності передачі). Приклади таких систем з множинним доступом включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи довгострокового розвитку 3GPP (LTE), що включають в себе E-UTRA, і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Система зв'язку мультиплексування з ортогональним частотним розділенням (OFDM) ефективно ділить весь діапазон частот системи на множину (NF) піднесучих, які можуть також згадуватися як частотні підканали, тони або елементи розрізнення по частоті. Для системи OFDM дані, які будуть передавати (тобто інформаційні біти), спочатку кодують за допомогою відповідної схеми кодування для генерації кодованих бітів, і кодовані біти додатково групують в багаторозрядні символи, які потім зіставляють з символами модуляції. Кожний символ модуляції відповідає точці в сигнальному сузір'ї, визначеному відповідно до визначеної схеми модуляції (наприклад, M-PSK або M-QAM), що використовується для передачі даних. У кожному часовому інтервалі, який може залежати від пропускної здатності кожної частотної піднесучої, символ модуляції можна передавати на кожній з NF частотних піднесучих. Таким чином, OFDM може використовуватися для боротьби з міжсимвольними перешкодами (ISI), викликаними селективним загасанням частот, яке характеризується різним ослабленням по діапазону частот системи. У загальному випадку система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок з множиною бездротових терміналів, які здійснюють зв'язок з однією або більшою кількістю базових станцій через передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів до базових станцій. Цю лінію зв'язку можна встановлювати через систему з одним входом і одним виходом, з множиною входів і одним виходом або з множиною входів і множиною виходів (МІМО). Система МІМО використовує множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. Канал МІМО, сформований за допомогою N T передавальних і NR приймальних антен, можна розкласти на NS незалежних каналів, які також згадуються як просторові канали, де NS мінімум {NT, NR}. У загальному випадку, кожний з NS незалежних каналів відповідає розмірності. Система МІМО може забезпечувати поліпшену ефективність (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткова розмірність, створена множиною передавальних і приймальних антен. Система МІМО також підтримує дуплексні системи з часовим розділенням (TDD) і дуплексні системи з частотним розділенням (FDD). У системі TDD передачі прямої лінії зв'язку і передачі зворотної лінії зв'язки знаходяться в тій же самій частотній зоні, так що принцип взаємності дозволяє оцінювати канал прямої лінії зв'язку за допомогою каналу зворотної лінії зв'язку. Це дає можливість точці доступу витягувати посилення передачі при формуванні діаграми спрямованості в прямій лінії зв'язку, коли множина антен доступні в точці доступу. Один з аспектів ефективності бездротового зв'язку залучає здатність бездротового пристрою періодично вимикатися для економії потужності. Цей період або стан бездіяльності згадується як переривчатий прийом, або DRX. У ідеалі, бездротовий пристрій може залишатися в цьому стані максимально довго для збільшення тривалості терміну служби акумулятора між зарядами. Однак якщо пристрій знаходиться в стані очікування або в стані «вимкнено» дуже довго, то він може пропустити необхідне здійснення зв'язку з стільниками зони обслуговування під час періодів мобільності пристрою. Подальше представляє спрощену суть для забезпечення основного розуміння деяких аспектів предмета винаходу, що заявляється. Даний опис суті винаходу не є обширним уявленням і не призначений ні для ідентифікації ключових/критичних елементів, ні для 1 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 окреслення можливостей предмета винаходу, що заявляється. Його мета полягає в тому, щоб представити деякі концепції в спрощеній формі як ввідну частину до більш докладного опису, який представлений нижче. Забезпечуються системи і способи для корегування часу ідентифікації нового стільника в бездротових приймачах для забезпечення виявлення стільника під час періодів мобільності і забезпечення прийнятного часу для економії потужності. Ефективність переривчатого прийому (DRX) динамічно корегують в приймачі для збільшення кількості часу, коли приймач повинен ідентифікувати сусідні стільники. Різні мережні параметри аналізують для визначення корегування, причому параметри стосуються періодів активності DRX в низхідній лінії зв'язку і часу циклу DRX в приймачі. Інший параметр - номер системного кадру (SFN), який є ідентифікатором для стільника, що знову виявляється. У загальному випадку час DRX корегують для надання можливості декодувати SFN протягом необхідного проміжку часу (наприклад, протягом попередньо визначеної кількості періодів субкадру). За допомогою такого регулювання часу вмикання/вимикання DRX поліпшують виявлення нового стільника, особливо при більш високих швидкостях пересування (мобільності), в той час як все-таки можна економити потужність в приймачі. Для виконання вищезгаданих і пов'язаних цілей, конкретні ілюстративні аспекти винаходу описані в подальшому описі і прикладених кресленнях. Ці аспекти вказують, однак, тільки деякі з різних способів, якими можна використовувати принципи винаходу, що заявляється, і об'єкт винаходу, що заявляється, включає в себе всі такі аспекти і їх еквіваленти. Інші переваги і нові ознаки будуть очевидні з подальшого докладного опису при його розгляді разом з кресленнями. Фіг. 1 - високорівнева структурна схема системи, яка використовує декодер ідентифікатора стільника і керування DRX для виявлення нових бездротових стільників і для зменшення споживання потужності в користувацькому пристрої. Фіг. 2 - блок-схема послідовності операцій, яка показує спосіб ідентифікації бездротового стільника. Фіг. 3-7 - схеми, які показують різні чинники зовнішнього середовища, що стосуються настройки параметра ідентифікації стільника. Фіг. 8 показує зразковий пристрій зв'язку для ідентифікації стільника. Фіг. 9 показує систему бездротового зв'язку множинного доступу. Фіг. 10 і 11 показують зразкові системи зв'язку. Фіг. 12 показує зразковий логічний модуль для ідентифікації стільника. Представлені системи і способи забезпечують ефективне виявлення нових бездротових стільників, і зменшують втрати потужності в бездротових пристроях. У одному з аспектів забезпечується спосіб ідентифікації стільника. Спосіб включає в себе визначення стану прийому в бездротовому пристрої і порівняння циклу прийому з параметром субкадру в бездротовому пристрої. Спосіб також включає в себе ідентифікацію наступного бездротового стільника протягом попередньо визначеного часу порівняння. Попередньо визначений час можна динамічно корегувати для обліку швидкості переміщення або інших чинників зовнішнього середовища (наприклад, шуму, перевантаження мережі і т.д.). Згідно з Фіг. 1, система 100 використовує декодер 102 ідентифікатора стільника, що має засіб керування DRX, для виявлення нових бездротових стільників і для зменшення споживаної потужності в користувацькому пристрої. Система 100 включає в себе одну або більшу кількість базових станцій 120 (також згадується як вузол, вдосконалений вузол В - eNB), яка може бути об'єктом, який може здійснювати зв'язок по мережі 110 бездротового зв'язку з другим пристроєм 130 (або пристроями). Наприклад, кожний пристрій 130 може бути терміналом доступу (також згадується як термінал, пристрій користувача, об'єкт керування мобільністю (ММЕ) або мобільний пристрій). Базова станція 120 передає дані до пристрою 130 через низхідну лінію зв'язку 140 (DL) і приймає дані через висхідну лінію зв'язку 150 (UL). Таке позначення як висхідна лінія зв'язку і низхідна лінія зв'язку довільне, оскільки пристрій 130 може також передавати дані через низхідну лінію зв'язку і приймати дані через канали висхідної лінії зв'язку. Потрібно зазначити, що хоча показані два компоненти 120 і 130, в мережі 110 можна використовувати більше двох компонентів, причому такі додаткові компоненти можна також настроювати для описаної ідентифікації стільника. Перед продовженням потрібно зазначити, що скорочено використовують різні скорочення. Скорочення, якщо вони не визначені спочатку, визначають в кінці опису. Система 100 надає можливість пристроям корегувати час ідентифікації нового стільника для забезпечення виявлення стільника під час періодів мобільності і забезпечувати прийнятний час для економії потужності. Ефективність переривчатого прийому (DRX) динамічно корегують в пристрої 130 для збільшення кількості часу, коли пристрій повинен ідентифікувати сусідні 2 UA 98997 C2 5 10 15 20 25 30 35 стільники. Для визначення корегувань аналізують різні мережні параметри 160, причому параметри стосуються періодів активності DRX і часу циклу DRX низхідної лінії зв'язку в пристрої 130. Інший параметр 160 - номер системного кадру (SFN), який є ідентифікатором для стільника, що знову виявляється. У загальному випадку час DRX корегують для надання можливості декодування SFN на етапі 102 протягом необхідного проміжку часу (наприклад, протягом попередньо визначеної кількості періодів субкадру). За допомогою такого корегування часу вмикання/вимикання DRX поліпшує виявлення нового стільника, особливо при більш високих швидкостях мобільності, в той час як потужність можна все ще економити в приймачі. У загальному випадку, безперервний пакетний зв'язок (СРС) по мережі 110 надає можливість UE 130 вимикати свій приймач (DRX) під час періодів бездіяльності для економії потужності. Одна з специфікацій вимагає, щоб UE 130 міг ідентифікувати і декодувати SFN нового стільника, що виявляється, який належить контрольованому набору протягом часу T identfy intra. Якщо сигнал стану, наприклад, DL_DRX_Active=1, то T identfy intra може мати значення до 6 секунд, в граничному значенні, через визначення параметрів безперервного пакетного зв'язку, які можуть вплинути на мобільність і ефективність. Для розв'язання проблеми ефективності і потужності, різні параметри можна корегувати, основуючись частково на дослідженнях мережі, які описані нижче. Таким чином, коли стан DL_DRX_Active=l, UE 130 ідентифікує і декодує SFN нового стільника, що виявляється протягом часу ідентифікації стільника, що дорівнює 800 мілісекунд (мс) (або іншого часу), коли цикл DRX UE10 субкадрів. Зрозуміло, що можна вибирати інші діапазони часу (наприклад, від 200 мс мінімум і до 4 секунд максимум). Альтернативно, час декодування можна встановлювати динамічно, причому UE корегує час, основуючись на умовах, що виявляються в цей час, або на інших чинниках (наприклад, на параметрах настройки політик в мобільному пристрої, наприклад, щоб протягом часу пік використовувати ці параметри настройки часу). Далі описаний різний нюанс відносно визначення значень інших параметрів, який можна використовувати в бездротовій мережі. Коли стільник знаходиться в стані DCH, UE 130 вимірює ідентифіковані внутрішньочастотні стільники і шукає нові внутрішньочастотні стільники в контрольованому наборі. У випадку, якщо мережа 110 запитує, щоб UE 130 повідомляв про виявлений набір стільників, то UE може також шукати внутрішньочастотні стільники поза контрольованим і активним набором. Стільники, які не включають в себе ні активний набір, ні контрольований набір, і які ідентифіковані за допомогою UE 130, належать виявленому набору згідно з однією з специфікацій. Якщо активізовані послідовності шаблона стисненого режиму, то внутрішньочастотні вимірювання можна виконувати між проміжками передачі одночасно для прийому даних від активного набору стільників. Якщо DL_DRX_Active=1, і UE виконує DRX, то внутрішньочастотні вимірювання можна виконувати, коли приймач активний, для прийому даних від активного набору стільників. Якщо DL_DRX_Active=0, то UE може ідентифікувати і декодувати SFN нового стільника, що виявляється, який належить контрольованому набору, протягом: 40 45 50 55 У загальному випадку, і згідно з об'єктом винаходу, що заявляється, якщо DL_DRX_Active=1 і цикл DRX UE -20 дБ, якщо DL_DRX_Active=0, або СРІСН Ес/Іо > -17 дБ, якщо DL_DRX_Active = 1, - SCH_Ec/Io > -20 дБ, якщо DL_DRX_Active=0, або SCH Ес/Іо > -17 дБ, якщо DL_DRX_Active=1, щонайменше для одного сигналу каналу і SCH Ес/Іоr ділиться між первинним кодом синхронізації і вторинним кодом синхронізації. Коли використовується фільтрація L3, може очікуватися додаткова затримка. 3 UA 98997 C2 5 10 У випадку конфлікту, коли послідовність стисненого проміжку активізована, UE може знадобитися встановлювати пріоритет декодування SFN. UE повинен спромогтися ідентифікувати новий стільник, що виявляється, який не належить контрольованому набору, протягом: Tidentlfy detectedset =30 c, коли СРІСН Ес/Іо > -20 дБ, SCH_Ec/Io > -17 дБ і SCH_Ec/Ior ділиться між первинним кодом синхронізації і вторинним кодом синхронізації. Коли використовується фільтрація L3, то може очікуватися додаткова затримка. Коли UE підтримує вимірювання IPDL і коли плануються неактивні періоди з тривалістю, до дорівнює 1 слоту, фізичний рівень UE може ідентифікувати новий стільник і повідомляти вимірювання типу 2 різниці часу SFN - зареєстрований SFN протягом Де Tмeasurement_Period Intra = період вимірювання для внутрішньочастотного вимірювання СРІСН, і TIPDL залежить від розміру вікна пошуку, заданого в інформації сусіднього стільника UE, що встановлює положення OTDOA, як наведено нижче в таблиці 1: Таблиця 1 TIPDL Розмір вікна пошуку Менше або дорівнює +/сигналів +/- 80 сигналів TIPDL 40 Час, протягом якого виникають 4 послідовних пропуски IPDL Час, протягом якого виникають 8 послідовних пропусків IPDL 15 20 25 30 35 40 45 У стані CELL_DCH період вимірювання для внутрішньочастотних вимірювань дорівнює, наприклад, 200 мс. Коли послідовність шаблона проміжку передачі не активізована і DL_DRX_Active=0, UE може виконувати вимірювання СРІСН для 8 ідентифікованих внутрішньочастотних стільників контрольованого набору і/або активного набору, і фізичний рівень UE може повідомляти про вимірювання на більш високі рівні з періодом вимірювання 200 мс. Коли одна або більше послідовностей шаблона відсутності передачі активізовані, і/або DL_DRX_Active= 1, UE може виконувати вимірювання СРІСН щонайменше для Ymeasurement intra стільників, причому Ymeasurement intra визначається в нижченаведеному рівнянні. Якщо UE ідентифікував більше ніж Ymeasurement intra стільників, то UE повинен виконувати вимірювання ідентифікованих стільників, але швидкість передачі повідомлень про вимірювання СРІСН стільників з фізичного рівня UE на більш високі рівні може бути зменшена. де Xbasic measurement FDD = 8 (стільників) TMeasurement_Period intra = 200 мс; це період вимірювання для внутрішньочастотного вимірювання СРІСН. Tintra - це час, який доступний для внутрішньочастотних вимірювань, під час періоду вимірювання з довільно вибраною синхронізацією. Якщо DL_DRX_Active=1, i UE виконують DRX, то внутрішньочастотні вимірювання передбачаються виконуваними, коли приймач гарантовано буде активним, і одночасний з прийомом даних від активного набору стільників. Якщо DL_DRX_Active=0, то Tbasic identify FDD, intra=800 мс, або якщо DL_DRX_Active=1, то Tbasic_identify_FDD, intra =300 МС. Це період часу, що використовується в рівнянні внутрішньочастотних вимірювань, в яких визначається час, коли UE дозволяється ідентифікація нового стільника FDD. UE 130 може виконувати вимірювання СРІСН щонайменше для 1 виявленого внутрішньочастотного стільника у виявленому наборі, і фізичний рівень UE може повідомляти про вимірювання на більш високі рівні з періодом вимірювання, який, наприклад, дорівнює 10 с. Потрібно зазначити, що система 100 може використовуватися з терміналом доступу або з мобільним пристроєм і можливо, наприклад, модулем, таким як карта SD, мережна плата, бездротова мережна плата, комп'ютер (який включає в себе портативні комп'ютери, настільні комп'ютери, кишенькові персональні комп'ютери (КПК)), мобільні телефони, інтелектуальні телефони або будь-який інший відповідний термінал, який може використовуватися для одержання доступу до мережі. Термінал одержує доступ до мережі за допомогою компонента 4 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу (не показаний). У одному з прикладів з'єднання між терміналом і компонентами доступу може бути бездротовим за природою, причому компонентом доступу може бути базова станція, а мобільним пристроєм - бездротовий термінал. Наприклад, термінал і базові станції можуть здійснювати зв'язок за допомогою будь-якого відповідного бездротового протоколу, який включає в себе множинний доступ з часовим розділенням (TDMA), множинний доступ з кодовим розділенням (CDMA), множинний доступ з частотним розділенням (FDMA), ортогональне частотне мультиплексування (OFDM), FLASH OFDM, множинний доступ з ортогональним частотним розділенням (OFDMA) або будь-який інший відповідний протокол, але не обмежений ними. Компоненти доступу можуть бути вузлом доступу, пов'язаним з дротовою мережею або бездротовою мережею. Для цього компоненти доступу можуть бути, наприклад, маршрутизатором, комутатором або аналогічним пристроєм. Компонент доступу може включати в себе один або більшу кількість інтерфейсів, наприклад, модулів зв'язку для здійснення зв'язку з іншими мережними вузлами. Додатково, компонент доступу може бути базовою станцією (або бездротовою точкою доступу) в мережі стільникового зв'язку, причому базові станції (або бездротові точки доступу) використовуються для забезпечення зон бездротового обслуговування для множини абонентів. Такі базові станції (або бездротові точки доступу) можна розміщувати так, щоб забезпечувати безперервні зони обслуговування для одного або більшої кількості стільникових телефонів і/або інших бездротових терміналів. На Фіг. 2 ілюструється методологія бездротового зв'язку. Хоча з метою простоти пояснення дана методологія (і інші описані методології) показані і описані як послідовність дій, необхідно розуміти, що методології не обмежені порядком дій, оскільки деякі дії відповідно до одного або більше варіантів здійснення можуть відбуватися в іншому порядку і/або одночасно з іншими діями, в порівнянні з показаними і описаними тут. Наприклад, фахівцям повинно бути зрозуміло, що методологія може альтернативно бути представлена як послідовність взаємодіючих станів або подій, наприклад, як на діаграмі станів. Крім того, можна використовувати не всі показані дії для здійснення методології відповідно до об'єкта винаходу, що заявляється. На етапі 210, стан DRX контролюють за допомогою бездротового пристрою. Як відмічено раніше, такий стан можна контролювати в каналі низхідної лінії зв'язку, і він може вказувати активний стан пристрою. На етапі 220 параметр циклу DRX порівнюють із заданою кількістю субкадрів (наприклад, 10 субкадрів). На етапі 230, якщо параметр циклу DRX менший заданого порогового значення (наприклад, менше 10 субкадрів), то процес переходить до етапу 240. На етапі 240 SFN ідентифікують і декодують протягом попередньо визначеного часу А. Як відмічено раніше, одним зразковим значенням часу А є 800 мс. Якщо на етапі 230 параметр циклу DRX більший або дорівнює попередньо визначеній кількості субкадрів, то процес переходить до етапу 250. На етапі 250 SFN ідентифікують і декодують протягом попередньо визначеного часу В. Як відмічено раніше, одним зразковим значенням часу В є 1,5 с. Такі порогові значення можна змінювати вручну або динамічно. Наприклад, час В на етапі 250 можна корегувати до 3 секунд або встановлювати в інші значення. Можна встановлювати множину відмінних порогових значень. У загальному випадку, процесом 200 керують за допомогою наступних рівнянь: Якщо DL_DRX_Active=1 (на етапі 210) і цикл DRX пристрою < 10 субкадрів (на етапі 230), то пристрій повинен ідентифікувати і декодувати SFN нового стільника, що виявляється, який належить контрольованому набору, протягом, наприклад, T identify intra = 800 мс. Якщо DL_DRX_Active = 1 (на етапі 210) і цикл DRX пристрою 10 субкадрів (на етапі 230), то пристрій повинен ідентифікувати і декодувати SFN нового стільника, що виявляється, який належить = контрольованому набору, протягом, наприклад, T identify intra 1,5 с. Описані методи можуть бути реалізовані різними засобами. Наприклад, ці методи можуть бути реалізовані в апаратних засобах, в програмному забезпеченні або в їх комбінації. Для апаратної реалізації процесори можна втілювати в межах однієї або більшої кількості спеціалізованих інтегральних схем (СпІС), процесорів цифрової обробки сигналів (ПЦОС), цифрових пристроїв обробки сигналів (ЦПОС), програмованих логічних пристроїв (ПЛУ), програмованих користувачем вентильних матриць (ПКВМ), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних блоків, призначених для виконання описаних функцій, або їх комбінацій. При використанні програмного забезпечення реалізацію можна здійснювати через модулі (наприклад, процедури, функції і т.д.), які виконують описані функції. Програмні коди можна зберігати в блоці пам'яті і виконувати за допомогою процесорів. Фіг. 3-7 - схеми, які показують різні чинники зовнішнього середовища, що стосуються настройки параметра ідентифікації стільника, і які всі разом описані в даній роботі. Час ідентифікації нового стільника для UE з можливістю DRX виконують за допомогою пошуку 5 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 представляючого інтерес компромісу між терміном служби акумулятора і ефективністю в середовищі мобільного зв'язку. У загальному випадку, коли DRX є активним, можуть використовуватися різні Tbasic_іdentify (називають вище, як Tldentify intra), які забезпечують деякі додаткові можливості економії потужності. Одним з аспектів є те, що фактичний ідентифікуючий час додатково не масштабують ні за допомогою фактичного коефіцієнта активності приймача, ні за допомогою деякого коефіцієнта використання, що передається. Його необхідно масштабувати протягом будь-яких проміжків міжчастотних вимірювань. З виконаних «польових досліджень» відповідний час T basic identify, коли DRX є активним, може мати близько 3 секунд, для забезпечення можливості деякої економії потужності, все ще забезпечуючи прийнятну ефективність мобільного зв'язку. Можна додавати порогове значення, таке як CPC-Sintra, для DRX вдосконалених UE. Однак необхідно додатково розуміти переваги такої схеми, оскільки щонайменше СРІСН обслуговуючого і активного набору стільників може стати необхідним вимірювати досить часто, щоб гарантувати, що вони не погіршуються. Наступні дані, подані на Фіг. 3-7, представляють суміш середовища стаціонарного і мобільного зв'язку, як показано на графіку 300 на Фіг. 3. На графіку 310 на Фіг. 3 показані pdf і cdf в залежності від часу, затраченого від виявлення нового стільника до оновлення активного набору (або через подію 1А, або через подію 1С), одержані з даних вимірювань. На Фіг. 4 на графіку 400 показані аналогічні статистичні дані, як на Фіг. 3, але для іншого міста (Лондон, Великобританія). cdf демонструють аналогічну тенденцію. Однак потрібно відмітити відмінність в середніх значеннях (6 секунд проти 25 секунд), а так само в точці 10 процентилів і менше між 2 cdf. Зокрема, спостерігається наступне: - імовірність, що час від виявлення стільника до оновлення активного набору (ASU) знаходиться між 0,5 с і 1 с дорівнює 12,5%, - імовірність, що час від виявлення стільника до ASU знаходиться між 1 с і 1,5 секунди дорівнює 9%. Крім того, на графіках 500 і 510 на Фіг. 5 розподіл розміру активного набору показаний до ASU, в той час як час від виявлення до ASU < 3 секунд і < 1,5 с, відповідно. На графіку 510 на Фіг. 5 може використовуватися послуга реального часу, така як передача голосу CS по HS або VoIP в режимі HS. Коли час від ідентифікації нового стільника до часу, коли стільник доданий до активного набору, становить достатній процент (14%) часу, розмір активного набору дорівнює 1. Тепер, в HS-режимі, в DL немає у загальному випадку жодної м'якої передачі обслуговування. Крім того, коли розмір активного набору дорівнює 1, немає у загальному випадку жодних можливостей для зміни обслуговуючого стільника у випадку, якщо потужність сигналу в обслуговуючому стільнику стала слабкою, якщо новий стільник не виявлений вчасно. На графіку 600 на Фіг. 6, і на графіках 700 і 710 на Фіг. 7, показані наступні елементи: - pdf/cdf Ec/No обслуговуючого стільника до оновлення активного набору (ASU), коли час від виявлення до оновлення активного набору < 1,5 секунди і розмір активного набору = 1. - pdf/cdf Ec/No нового стільника перед тим, як новий стільник буде доданий до активного набору, коли час від виявлення до оновлення активного набору < 1,5 секунди і розмір активного набору = 1. - pdf/cdf різниці між Ec/No обслуговуючого стільника і Ec/No нового стільника (обслуговуючого/нового) до оновлення активного набору (ASU), коли час від виявлення до оновлення активного набору < 1,5 секунди і розмір активного набору = 1. ASET - скорочення для розміру активного набору. На Фіг. 6 і 7 у випадку, коли розмір активного набору = 1, під час оновлення активного набору, коли час від виявлення до ASU < 1,5 секунди, спостерігається наступне: - існує 10%-а імовірність, що сусідній стільник порівнянний з обслуговуючим стільником (0 дБ), і 20%-а імовірність, що сусідній стільник знаходиться в межах 3 дБ від обслуговуючого стільника. - імовірність, що Ec/No нового стільника під час ASU < -15 дБ, приблизно дорівнює 65%. Це передбачає, що якщо додаткова затримка дозволяється при ідентифікації нового стільника, у випадках, коли розмір активного набору = 1, лінія зв'язку може бути вразливою для перешкод, викликаних новим стільником, що в свою чергу може привести до більшої частоти скидання виклику в таких послугах, як CS по HS і VoIP. Фіг. 8 показує пристрій зв'язку 800, який може бути пристроєм бездротового зв'язку, наприклад, бездротовим терміналом. Додатково або альтернативно, пристрій зв'язку 800 може знаходитися в межах дротової мережі. Пристрій зв'язку 800 може включати в себе пам'ять 802, яка може зберігати команди для виконання аналізу сигналу в терміналі бездротового зв'язку. Додатково, пристрій зв'язку 800 може включати в себе процесор 804, який може виконувати 6 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 команди, що знаходяться в пам'яті 802, і/або команди, що приймаються від іншого мережного пристрою, причому команди можуть стосуватися конфігурування або роботи пристрою зв'язку 800 або співвіднесених пристроїв зв'язку. На Фіг. 9 показана система 900 бездротового зв'язку з множинним доступом. Система 900 бездротового зв'язку з множинним доступом включає в себе множину стільників, які включають в себе стільники 902, 904 і 906. У одному з аспектів системи 900, стільники 902, 904 і 906 можуть включати в себе вузол В, який включає в себе множину секторів. Множина секторів можуть бути сформовані за допомогою груп антен, причому кожна антена відповідає за зв'язок з UE в частині стільника. Наприклад, в стільнику 902 кожна антена з групи антен 912, 914 і 916 може відповідати різному сектору. У стільнику 904 кожна антена з групи антен 918, 920 і 922 відповідає різному сектору. У стільнику 906 кожний стільник з групи антен 924, 926 і 928 відповідає різному сектору. Стільники 902, 904 і 906 можуть включати в себе декілька пристроїв бездротового зв'язку, наприклад, користувацьких пристроїв, або UE, які можуть здійснювати зв'язок з однією або більшою кількістю секторів кожного з стільників 902, 904 або 906. Наприклад, UE 930 і 932 можуть здійснювати зв'язок з вузлом В 942, UE 934 і 936 можуть здійснювати зв'язок з вузлом В 944, і UE 938 і 940 можуть здійснювати зв'язок з вузлом В 946. На Фіг. 10 показана система бездротового зв'язку з множинним доступом згідно з одним з аспектів. Точка доступу 1000 (АР) включає в себе множину груп антен, одна група включає в себе 1004 і 1006, інша група включає в себе 1008 і 1010, і ще одна група включає в себе 1012 і 1014. На Фіг. 10 тільки дві антени показані для кожної групи антен, однак, більшу або меншу кількість антен можна використовувати для кожної групи антен. Термінал доступу 1016 (В) здійснює зв'язок з антенами 1012 і 1014, причому антени 1012 і 1014 передають інформацію до термінала доступу 1016 по прямій лінії зв'язку 1020 і приймають інформацію від термінала доступу 1016 по зворотній лінії зв'язку 1018. Термінал доступу 1022 здійснює зв'язок з антенами 1006 і 1008, причому антени 1006 і 1008 передають інформацію до термінала доступу 1022 по прямій лінії зв'язку 1026 і приймають інформацію від термінала доступу 1022 по зворотній лінії зв'язку 1024. У системі зв'язку FDD лінії зв'язку 1018, 1020, 1024 і 1026 можуть використовувати різні частоти для зв'язку. Наприклад, пряма лінія зв'язку 1020 може використовувати іншу частоту ніж частота, що використовується зворотною лінією зв'язку 1018. Кожна група антен і/або зона, в якій вони здійснюють зв'язок, часто згадується як сектор точки доступу. Кожна група антен призначена для здійснення зв'язку з терміналами доступу в секторі зони обслуговування точки доступу 1000. При здійсненні зв'язку по прямих лініях зв'язку 1020 і 1026, передавальні антени точки доступу 1000 використовують формування діаграми спрямованості для поліпшення відношення сигнал-шум прямих ліній зв'язку для різних терміналів доступу 1016 і 1024. Крім того, точка доступу, використовуючи формування діаграми спрямованості для передачі до терміналів доступу, що розташовані випадковим способом в зоні обслуговування, створює менше перешкод терміналам доступу в сусідніх стільниках, ніж передача точки доступу через одну антену до всіх її терміналів доступу. Точка доступу може бути фіксованою станцією, що використовується для здійснення зв'язку з терміналами, і може також згадуватися як точка доступу, вузол В, або може використовуватися деяка інша термінологія. Термінал доступу можна також називати терміналом доступу, користувацькими пристроєм (UE), пристроєм бездротового зв'язку, терміналом, терміналом доступу, або може використовуватися деяка інша термінологія. Згідно з Фіг. 11, система 1100 включає в себе систему 210 передавача (також відому як точка доступу) і систему 1150 приймача (також відому як термінал доступу) в системі МІМО 1100. У системі передавача 1110 дані трафіку для множини потоків даних забезпечують з джерела даних 1112 до процесора 1114 передачі (ПРД) даних. Кожний потік даних передають по відповідній передавальній антені. Процесор 1114 ПРД даних формату є, кодує і перемежовує дані трафіку для кожного потоку даних, основуючись на визначеній схемі кодування, вибраній для цього потоку даних для забезпечення кодованих даних. Кодовані дані для кожного потоку даних можна мультиплексувати з пілотними даними, використовуючи методи OFDM. Пілотні дані звичайно є відомим шаблоном даних, який оброблений відомим способом і може використовуватися в системі приймача для оцінки відповіді каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюють (тобто виконують символьне зіставлення), основуючись на відповідній схемі модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраній для цього потоку даних для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляцію для кожного потоку даних можна визначати за допомогою команд, що виконуються процесором 1130. 7 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 Символи модуляції для всіх потоків даних потім надають ПРД МІМО процесору 1120, який може додатково обробляти символи модуляції (наприклад, для OFDM). ПРД МІМО процесор 1120 потім забезпечує NT потоків символів модуляції на NT передавачів (ПРДТ) 1122a-1122t. У визначених варіантах здійснення ПРД МІМО процесор 1120 застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, від якої передають символ. Кожний передавач 1122 приймає і обробляє відповідний потік символів для забезпечення одного або більше аналогових сигналів і додатково обробляє (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для забезпечення модульованого сигналу, що відповідає передачі по каналу МІМО. N T модульованих сигналів від передавачів 1122a-1122t потім передають від NT антен 1124а-1124t, відповідно. У системі приймача 1150 модульовані сигнали, що передаються, приймають за допомогою NR антен 1152а-1152r, і сигнал, що приймається від кожної антени 1152, надають на відповідний приймач (ПРМЧ) 1154а-1154r. Кожний приймач 1154 обробляє (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, що приймається, оцифровує оброблений сигнал, забезпечує вибірки і додатково обробляє вибірки для забезпечення передачі «потоку символів, що приймається». Процесор 1160 ПРМ даних потім приймає і обробляє N R потоків символів, що приймаються від NR приймачів 1154, основуючись на визначеному методі обробки приймача для забезпечення NT «виявлених» потоків символів. Процесор ПРМ даних потім демодулює 1160, де перемежовує і декодує кожний виявлений потік символів для відновлення даних трафіку для потоку даних. Обробка за допомогою процесора 1160 ПРМ даних є зворотною до обробки, що виконується ПРД МІМО процесором 1120 і процесором 1114 ПРД даних в системі 1110 передавача. Процесор 1170 періодично визначає, яку матрицю попереднього кодування потрібно використовувати (обговорюється нижче). Процесор 1170 формулює повідомлення зворотної лінії зв'язку, що містить частину індексу матриці і частину значення рангу. Повідомлення зворотної лінії зв'язку може містити інформацію різного вигляду, що стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку потім обробляють за допомогою процесора 1138 ПРД даних, який також приймає з джерела даних 1136 дані трафіку для множини потоків даних, модулюють за допомогою модулятора 1180, приводять до визначеного вигляду за допомогою передавачів 1154а-1154r і передають назад до системи 1110 передавача. У системі передавача 1110 модульовані сигнали від системи приймача 1150 приймають за допомогою антен 1124, обробляють за допомогою приймачів 1122, демодулюють за допомогою демодулятора 1140 і обробляють за допомогою процесора 1142 ПРМ даних для витягання повідомлення зворотної лінії зв'язку, приймача, що передається системою 1150. Процесор 1130 потім визначає, яку матрицю попереднього кодування треба використовувати для визначення вагових коефіцієнтів формування діаграми спрямованості, і потім обробляє витягнуте повідомлення. Фіг. 12 ілюструє систему, яка стосується обробки бездротових сигналів. Система представлена як послідовність взаємодіючих функціональних блоків, які можуть представляти функції, здійснювані процесором, програмним забезпеченням, апаратними засобами, вбудованим програмним забезпеченням або будь-якою їх відповідною комбінацією. Забезпечена система 1200 бездротового зв'язку. Система 1200 включає в себе логічний модуль 1202 контролю стану від засобу керування DRX, і логічний модуль 1204 порівняння параметра циклу DRX від засобу керування DRX для багатьох субкадрів. Система 1200 також включає в себе логічний модуль 1206 декодування номера системного кадру, основуючись частково на засобі керування DRX. У одному з аспектів логічні канали класифікують на канали керування і канали трафіку. Логічні канали керування містять широкомовний канал керування (ВССН), який є каналом DL для широкомовлення керуючої інформації системи. Канал керування пошукового виклику (РССН), який є каналом DL, переміщує інформацію пошукового виклику. Канал керування багатоадресної передачі (МССН), який є каналом DL типу «з точки до множини точок», використовується для передачі інформації планування і керування послугою широкомовної і багатоадресної передачі мультимедійних даних (MBMS) для одного або декількох МТСН. У загальному випадку, після встановлення з'єднання RRC цей канал використовується тільки тими UE, які приймають MBMS (примітка: раніше MCCH+MSCH). Виділений канал керування (DCCH) є двоспрямованим двоточковим каналом, який передає виділену інформацію керування і використовується UE, які мають з'єднання RRC. Логічні канали 8 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 трафіку містять виділений канал трафіку (DTCH), який є двоспрямованим двоточковим каналом, виділеним для одного UE, для переміщення користувацької інформації. Крім того, канал трафіку багатоадресної передачі (МТСН) є каналом DL типу «з точки до множини точок» для передачі даних трафіку. Транспортні канали класифікують на DL і UL. Транспортні канали DL містять широкомовний канал (ВСН), спільно використовуваний канал даних низхідної лінії зв'язку (DL-SDCH) і канал пошукового виклику (РСН); РСН призначений для забезпечення сигналів економії потужності UE (цикл DRX вказують для UE за допомогою мережі), що широкомовно передаються в стільнику і відображаються на фізичні (PHY) ресурси, які можуть використовуватися для інших каналів керування/трафіку. Транспортні канали UL містять канал довільного доступу (RACH), канал запиту (REQCH), спільно використовуваний канал даних висхідної лінії зв'язку (UL-SDCH) і множину фізичних каналів. Фізичні канали містять набір каналів DL і каналів UL. Фізичні канали DL містять, наприклад: загальний пілотний канал (СРІСН), канал синхронізації (SCH), загальний канал керування (СССН), спільно використовуваний канал керування DL (SDCCH), груповий канал керування (МССН), спільно використовуваний канал призначення UL (SUACH), канал підтвердження (АСКСН), фізичний канал DL загальних даних (DL-PSDCH), канал керування потужністю UL (UPCCH), канал індикатора пошукового виклику (РІСН) і канал індикатора навантаження (LICH). Фізичні (PHY) канали UL містять, наприклад: фізичний канал довільного доступу (PRACH), канал індикатора якості каналу (CQICH), канал підтвердження (АСКСН), канал індикатора підмножини антен (ASICH), спільно використовуваний канал запиту (SREQCH), спільно використовуваний фізичний канал даних UL (UL-PSDCH) і широкосмуговий пілотний канал (ВРІСН). Інші терміни/компоненти включають в себе: 3G - 3- є покоління, 3GPP - проект партнерства 3-го покоління, ACLR - коефіцієнт витоку сусіднього каналу, ACPR - коефіцієнт потужності сусіднього каналу, ACS - селективність сусіднього каналу, ADS - вдосконалена система, АМС адаптивна модуляція і кодування, А-MPR - додаткове максимальне скорочення потужності, ARQ - автоматичний повторний запит, ВССН - широкомовний канал керування, BTS - базова приймально-передавальна станція, CDD - циклічний рознесення затримки, CCDF - додаткова сукупна функція розподілу, CDMA - множинний доступ з кодовим розділенням, CFI - індикатор формату керування, Со-МІМО - спільно використовуваний МІМО, СР - циклічний префікс, СРІСН - загальний пілотний канал, CPRI - звичайний відкритий радіо-інтерфейс, CQI - індикатор якості каналу, CRC (ЦИК) - контроль за допомогою циклічного надмірного коду, DCI - індикатор керування низхідної лінії зв'язку, DFT - дискретне перетворення Фур'є, DFT-SOFDM розширення спектра OFDM за допомогою дискретного перетворення Фур'є, DL - низхідна лінія зв'язку (передача від базової станції до абонента), DL-SCH - спільно використовуваний канал низхідної лінії зв'язку, D-PHY - фізичний рівень з швидкістю 500 Мбіт/с, DSP - цифрова обробка сигналів, DT - комплект інструментальних засобів розробки, DVSA - цифровий векторний аналіз сигналу, EDA - автоматизація електронної розробки, E-DCH - удосконалений виділений канал, E-UTRAN - удосконалена наземна мережа радіодоступу UMTS, eMBMS - удосконалена послуга широкомовної багатоадресної передачі мультимедійних даних, eNB - удосконалений вузол В, ЕРС - основна частина удосконаленого пакета, EPRE - потужність елемента ресурсу, ETSI європейський інститут стандартів зв'язку, E-UTRA - вдосконалений UTRA, E-UTRAN вдосконалений UTRAN, EVM - величина вектора помилки і FDD - дуплексний зв'язок з частотним розділенням. Інші терміни включають в себе FFT - швидке перетворення Фур'є, FRC -фіксований еталонний канал, FS1 - структура кадру типу 1, FS2 - структура кадру типу 2, GSM - глобальна система мобільного зв'язку, HARQ - гібридний автоматичний запит повторної передачі, HDL мова опису апаратних засобів, НІ - індикатор HARQ, HSDPA - високошвидкісний пакетний доступ низхідної лінії зв'язку, HSPA - високошвидкісний пакетний доступ, HSUPA високошвидкісний пакетний доступ висхідної лінії зв'язку, IFFT - зворотне FFT, IOТ - тест функціональної сумісності, IP - Інтернет-протокол, LO - локальний генератор, LTE довгостроковий розвиток, МАС - керування доступом до середовища, MBMS - послуга широкомовної багатоадресної передачі мультимедійних даних, MBSFN - багатоадресна передача/широкомовлення по одночастотній мережі, МСН - канал багатоадресної передачі, МІМО - з множиною входів і множиною виходів, MISO -з множиною входів і одним виходом, ММЕ - об'єкт керування мобільністю, МОР - максимальна вихідна потужність, MPR - зменшення максимальної потужності, MU-MIMO - багатокористувацький МІМО, NAS - рівень відсутності доступу, OBSAI - відкритий інтерфейс архітектури базової станції, OFDM -мультиплексування з ортогональним частотним розділенням, OFDMA - множинний доступ з ортогональним 9 UA 98997 C2 5 10 15 20 25 30 35 40 45 50 55 60 частотним розділенням, PAPR - відношення пікової потужності до середнього значення потужності, PAR - відношення пікового значення до середнього значення, РВСН - фізичний канал широкомовлення, Р-ССРСН - первинний загальний фізичний канал керування, PCFICH фізичний канал індикатора формату керування, РСН - канал пошукового виклику, PDCCH фізичний канал керування низхідної лінії зв'язку, PDCP - протокол конвергенції пакетних даних, PDSCH - спільно використовуваний фізичний канал низхідної лінії зв'язку, РНІСН - фізичний гібридний канал індикатора ARQ, PHY - фізичний рівень, PRACH - фізичний канал довільного доступу, РМСН - фізичний груповий канал, РМІ - індикатор матриці попереднього кодування, PSCH - первинний сигнал синхронізації, PUCCH - фізичний канал керування висхідної лінії зв'язку і PUSCH - спільно використовуваний фізичний канал висхідної лінії зв'язку. Інші терміни включають в себе: QAM - квадратурна амплітудна модуляція, QPSK квадратурна фазова маніпуляція, RACH - канал довільного доступу, RAT - технологія радіодоступу, RB - блок ресурсів, RF - радіочастота, RFDE - RF середовище проектування, RLC - керування лінією радіозв'язку, RMC - канал еталонного вимірювання, RNC - контролер мережі радіодоступу, RRC - контроль радіоресурсів, RRM - керування радіоресурсами, RS - еталонний сигнал, RSCP -потужність коду сигналу, що приймається, RSRP - потужність еталонного сигналу, що приймається, RSRQ - якість еталонного сигналу, що приймається, RSSI - індикатор потужності сигналу, що приймається, SAE - розвиток архітектури системи, SAP - точки доступу до служб, SC-FDMA - множинний доступ з частотним розділенням з однією несучою, SFBC просторово-частотне блокове кодування, S-GW - обслуговуючий шлюз, SIMO - з одним входом і множиною виходів, SISO - з одним входом і одним виходом, SNR - відношення сигнал-шум, SRS - еталонний зондувальний сигнал, S-SCH - повторний сигнал синхронізації, SU-MIMO однокористувацький МІМО, TDD - дуплексний зв'язок з часовим розділенням, TDMA множинний доступ з часовим розділенням, TR - технічний звіт, ТrСН - транспортний канал, TS технічна специфікація, ТТА - асоціація технологій передачі даних, ТТІ - часовий інтервал передачі даних, UCI - індикатор керування висхідної лінії зв'язку, UE - користувацький пристрій, UL - висхідна лінія зв'язку (передача від абонента до базової станції), UL-SCH - спільно використовуваний канал висхідної лінії зв'язку, UMB - ультрамобільна широкосмугова передача, UMTS - універсальна система мобільного зв'язку, UTRA - універсальний наземної радіодоступ, UTRAN - універсальна наземна мережа з радіодоступом, VSA - аналізатор векторного сигналу, W-CDMA - широкосмуговий множинний доступ з кодовим розділенням. Потрібно зазначити, що різні аспекти описані в даній роботі в зв'язку з терміналом. Термінал може також згадуватися як система, пристрій користувача, абонентський блок, абонентська станція, рухома станція, мобільний пристрій, віддалена станція, віддалений термінал, термінал доступу, термінал користувача, користувацький агент або обладнання користувача. Користувацький пристрій може бути мобільним телефоном, радіотелефоном, телефоном протоколу ініціювання сеансу (SIP), станцією бездротової місцевої лінії (WLL), КПК, кишеньковим пристроєм, що має можливість бездротового зв'язку, модулем в терміналі, картою, яка може бути приєднана або інтегрована в основний пристрій (наприклад, карта PCMCIA) або іншим пристроєм обробки, пов'язаним з бездротовим модемом. Крім того, аспекти об'єкта винаходу, що заявляється, можна втілювати як спосіб, пристрій або виріб, використовуючи стандартні методики програмування і/або конструювання для створення програмного забезпечення, вбудованого програмного забезпечення, апаратних засобів або будь-якої їх комбінації для керування комп'ютером або обчислювальними компонентами для здійснення різних аспектів об'єкта винаходу, що заявляється. У даній роботі термін «виріб» охоплює комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, несучої або носія. Наприклад, зчитуваний комп'ютером носій може включати в себе магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий диск, магнітні смуги...), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD)...), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, карти і пристрої на основі флешпам'яті...), але не обмежений ними. Додатково, потрібно визнати, що несуча може використовуватися для перенесення електронних даних, що зчитуються комп'ютером, таких як дані, що використовуються при передачі і прийомі голосової пошти або при доступі до мережі, такої як мережа стільникового зв'язку. Звичайно, фахівці знайдуть множину змін, які можна зробити до цієї конфігурації, не відступаючи від об'єму і форми описаних в даній роботі. Наведений вище опис включає в себе приклади одного або більшої кількості варіантів здійснення винаходу. Звичайно, неможливо описати всі можливі комбінації компонентів або методологій з метою опису вказаних вище варіантів здійснення, але фахівцям повинно бути зрозуміло, що можлива множина додаткових комбінацій і змін різних варіантів здійснення. Відповідно, описані варіанти здійснення охоплюють всі такі зміни, модифікації і різновиди, які 10 UA 98997 C2 знаходяться в межах об'єму і форми прикладеної формули винаходу. Крім того, в мірі, в якій термін «включає в себе» використовується в докладному описі або в формулі винаходу, цей термін є таким, що містить, аналогічно терміну «що містить», як «той, що містить» інтерпретується при використанні як перехідне слово в формулі винаходу. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 1. Спосіб ідентифікації стільника, який включає етапи: визначають стан переривчастого прийому (DRX), пов'язаний з активним станом низхідної лінії зв'язку, у бездротовому пристрої; порівнюють цикл DRX із пороговим значенням інтегрального числа (X) підкадрів у бездротовому пристрої; і ідентифікують і декодують параметр номера системного кадру (SFN) нового виявлюваного бездротового стільника у межах попередньо визначеного часу (А, В) порівняння, причому попередньо визначений час (А, В) залежить від результатів порівняння. 2. Спосіб за п. 1, у якому попередньо визначений час (А, В) динамічно коректують для врахування швидкості переміщення або факторів навколишнього середовища. 3. Спосіб за п. 1, у якому попередньо визначений час (А, В) має діапазон від приблизно 800 мілісекунд до приблизно 3 секунд. 4. Спосіб за п. 1, у якому попередньо визначений час є першим періодом (А), коли визначається, що цикл DRX менший порогового числа (X) підкадрів, і в якому попередньо визначений час є другим періодом (В), коли визначається, що цикл DRX дорівнює або більший порогового числа (X) підкадрів, причому другий період (В) більший, ніж перший період (А). 5. Спосіб за п. 1, який додатково включає аналіз параметра швидкості, параметра часу від виявлення, параметра поновлення або параметра шуму, щоб визначити попередньо визначений час (А, В). 6. Спосіб за п. 5, який додатково включає аналіз параметра активного набору для визначення попередньо визначеного часу (А, В). 7. Спосіб за п. 1, який додатково включає виявлення стільника, основуючись частково на параметрі загального пілотного каналу (СРІСН). 8. Спосіб за п. 7, який додатково включає обробку щонайменше одного коду синхронізації, щоб визначити згадане виявлення. 9. Зчитуваний комп'ютером носій, який містить коди для спонукання процесора виконувати спосіб за будь-яким з попередніх пунктів. 10. Пристрій бездротового зв'язку, який містить: засіб для визначення стану переривчастого прийому (DRX), пов'язаного з активним станом низхідної лінії зв'язку; засіб для порівняння циклу DRX із пороговим значенням інтегрального числа (X) підкадрів; і засіб для ідентифікації і декодування параметра номера системного кадра (SFN) нового виявлюваного бездротового стільника у межах попередньо визначеного часу (А, В) порівняння, причому попередньо визначений час (А, В) залежить від результатів порівняння. 11. Пристрій за п. 10, який включає в себе засіб для динамічного коректування попередньо визначеного часу для врахування швидкості переміщення або факторів навколишнього середовища. 12. Пристрій за п. 10, у якому попередньо визначений час має діапазон від приблизно 800 мілісекунд до приблизно 3 секунд. 13. Пристрій за п. 10, який включає в себе засіб для задавання попередньо визначеного часу таким, що дорівнює першому періоду (А), коли цикл DRX менший порогового числа (X) підкадрів, і для встановлення попередньо визначеного часу таким, що дорівнює другому періоду (В), коли цикл DRX дорівнює або більший порогового числа (X) підкадрів, причому другий період (В) більший, ніж перший період (А). 11 UA 98997 C2 12 UA 98997 C2 13 UA 98997 C2 14 UA 98997 C2 15 UA 98997 C2 16 UA 98997 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
