Різець спеціальний

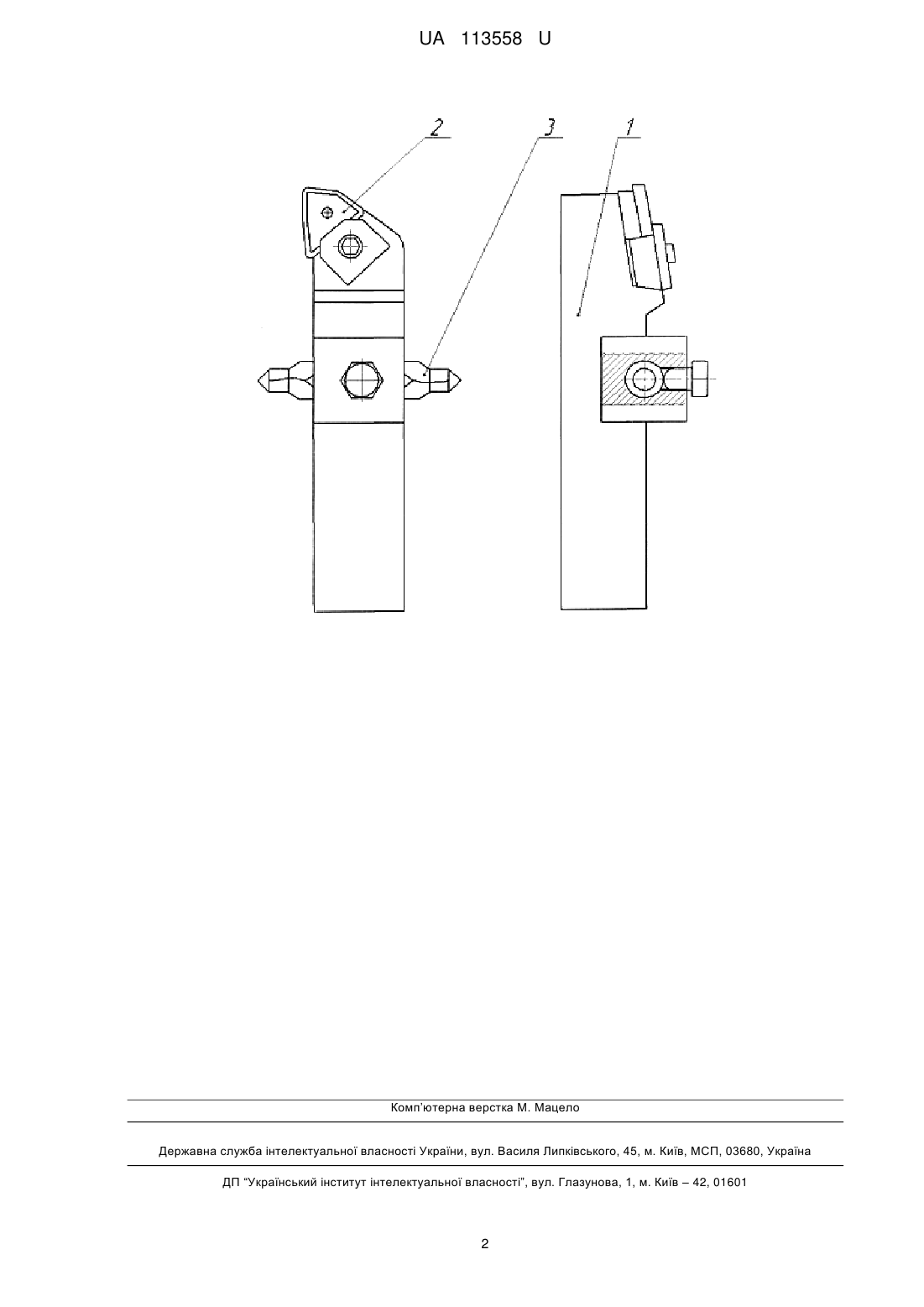

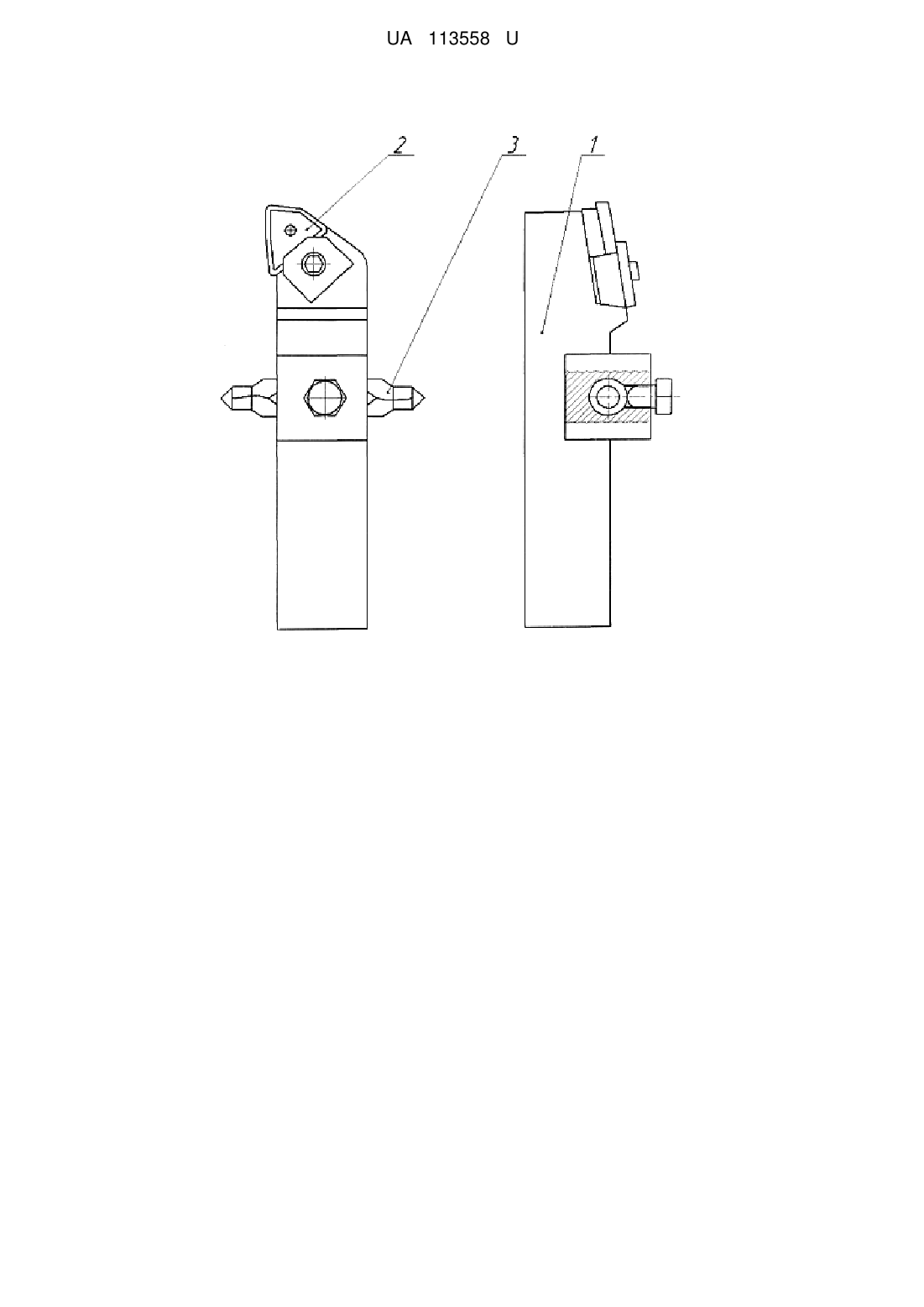

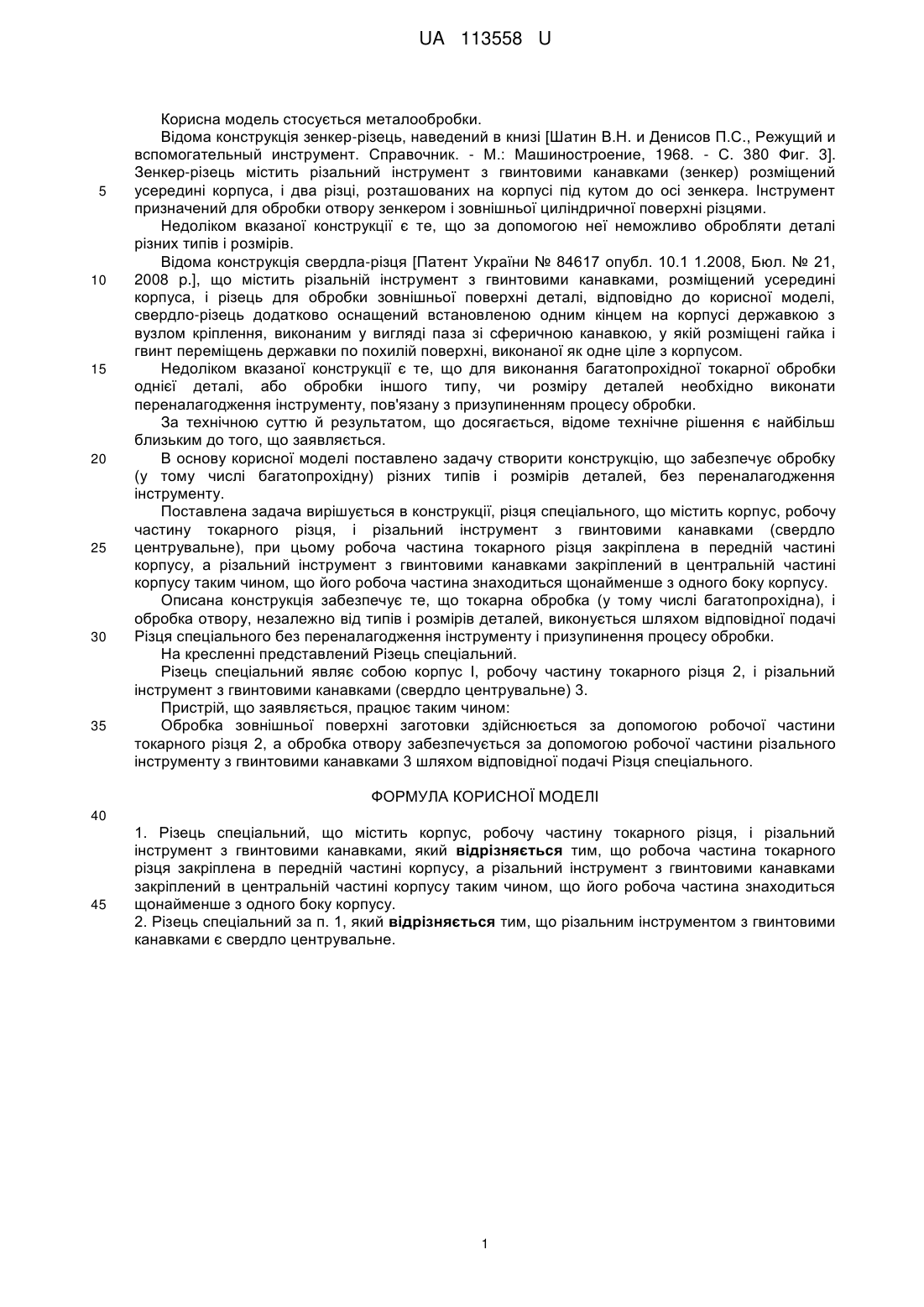

Реферат: UA 113558 U UA 113558 U 5 10 15 20 25 30 35 Корисна модель стосується металообробки. Відома конструкція зенкер-різець, наведений в книзі [Шатин В.Н. и Денисов П.С., Режущий и вспомогательный инструмент. Справочник. - М.: Машиностроение, 1968. - С. 380 Фиг. 3]. Зенкер-різець містить різальний інструмент з гвинтовими канавками (зенкер) розміщений усередині корпуса, і два різці, розташованих на корпусі під кутом до осі зенкера. Інструмент призначений для обробки отвору зенкером і зовнішньої циліндричної поверхні різцями. Недоліком вказаної конструкції є те, що за допомогою неї неможливо обробляти деталі різних типів і розмірів. Відома конструкція свердла-різця [Патент України № 84617 опубл. 10.1 1.2008, Бюл. № 21, 2008 p.], що містить різальній інструмент з гвинтовими канавками, розміщений усередині корпуса, і різець для обробки зовнішньої поверхні деталі, відповідно до корисної моделі, свердло-різець додатково оснащений встановленою одним кінцем на корпусі державкою з вузлом кріплення, виконаним у вигляді паза зі сферичною канавкою, у якій розміщені гайка і гвинт переміщень державки по похилій поверхні, виконаної як одне ціле з корпусом. Недоліком вказаної конструкції є те, що для виконання багатопрохідної токарної обробки однієї деталі, або обробки іншого типу, чи розміру деталей необхідно виконати переналагодження інструменту, пов'язану з призупиненням процесу обробки. За технічною суттю й результатом, що досягається, відоме технічне рішення є найбільш близьким до того, що заявляється. В основу корисної моделі поставлено задачу створити конструкцію, що забезпечує обробку (у тому числі багатопрохідну) різних типів і розмірів деталей, без переналагодження інструменту. Поставлена задача вирішується в конструкції, різця спеціального, що містить корпус, робочу частину токарного різця, і різальний інструмент з гвинтовими канавками (свердло центрувальне), при цьому робоча частина токарного різця закріплена в передній частині корпусу, а різальний інструмент з гвинтовими канавками закріплений в центральній частині корпусу таким чином, що його робоча частина знаходиться щонайменше з одного боку корпусу. Описана конструкція забезпечує те, що токарна обробка (у тому числі багатопрохідна), і обробка отвору, незалежно від типів і розмірів деталей, виконується шляхом відповідної подачі Різця спеціального без переналагодження інструменту і призупинення процесу обробки. На кресленні представлений Різець спеціальний. Різець спеціальний являє собою корпус І, робочу частину токарного різця 2, і різальний інструмент з гвинтовими канавками (свердло центрувальне) 3. Пристрій, що заявляється, працює таким чином: Обробка зовнішньої поверхні заготовки здійснюється за допомогою робочої частини токарного різця 2, а обробка отвору забезпечується за допомогою робочої частини різального інструменту з гвинтовими канавками 3 шляхом відповідної подачі Різця спеціального. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Різець спеціальний, що містить корпус, робочу частину токарного різця, і різальний інструмент з гвинтовими канавками, який відрізняється тим, що робоча частина токарного різця закріплена в передній частині корпусу, а різальний інструмент з гвинтовими канавками закріплений в центральній частині корпусу таким чином, що його робоча частина знаходиться щонайменше з одного боку корпусу. 2. Різець спеціальний за п. 1, який відрізняється тим, що різальним інструментом з гвинтовими канавками є свердло центрувальне. 1 UA 113558 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
