Пристрій для розпечатування стільника, покритого печаткою

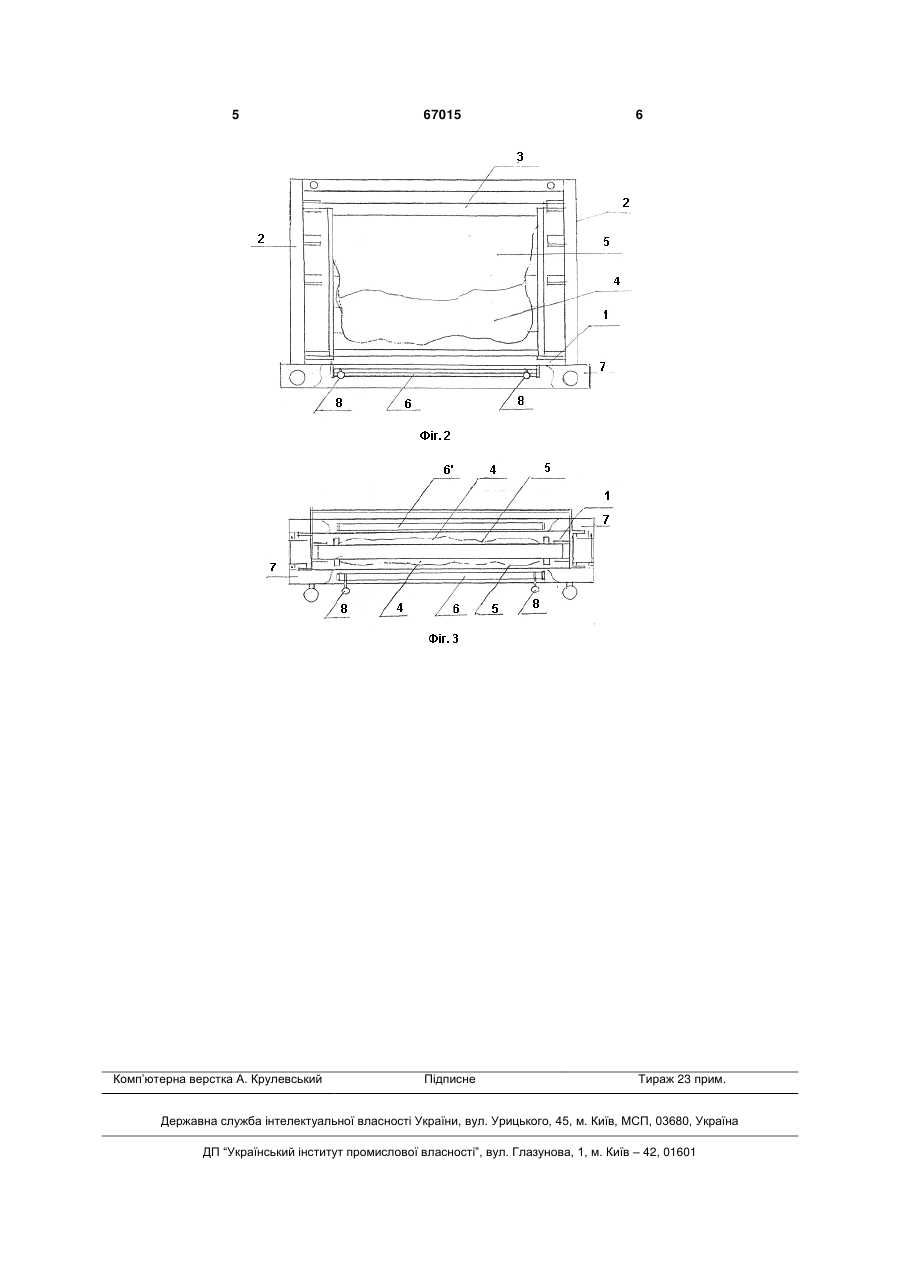

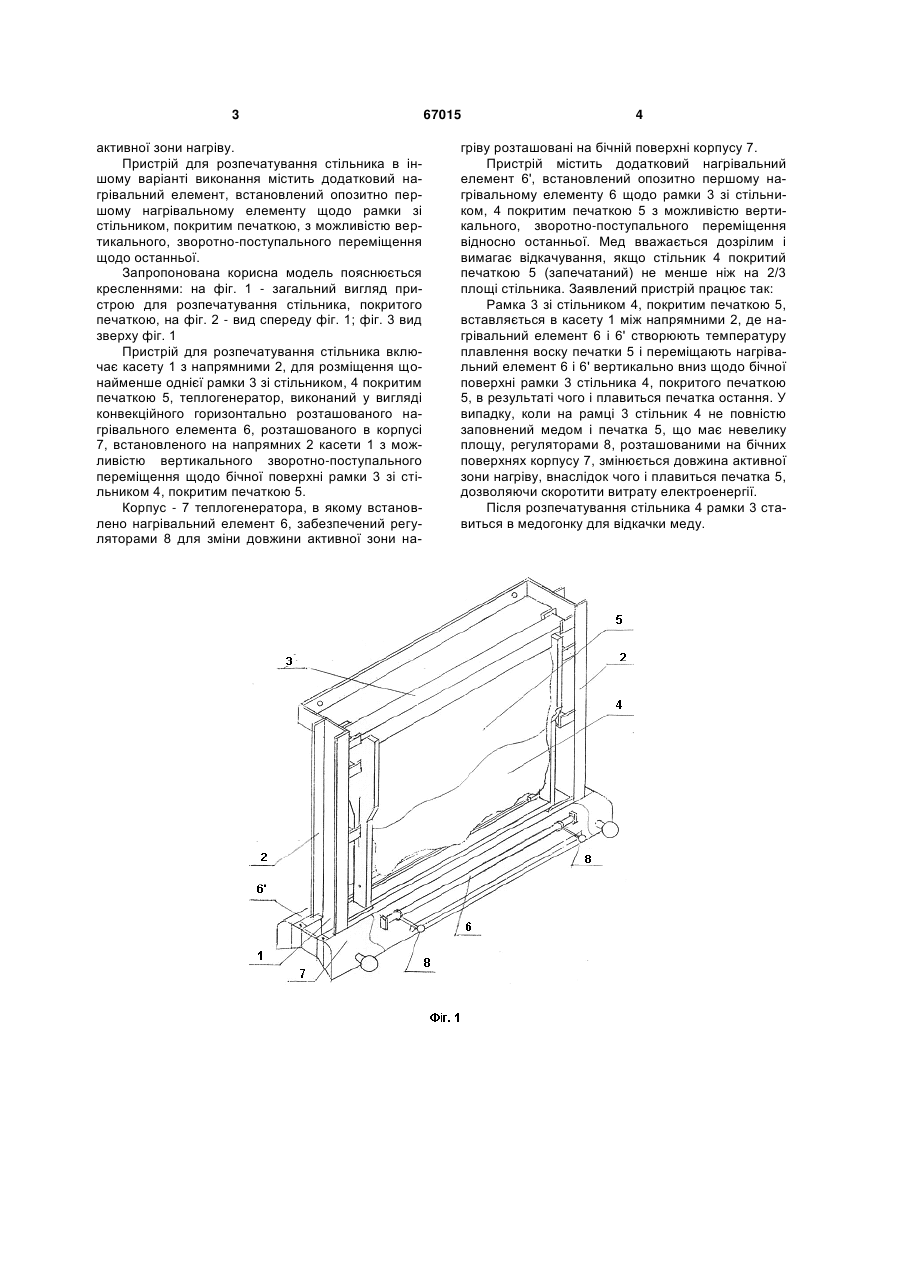

1. Пристрій для розпечатування стільника, покритого печаткою, включає касету з напрямними для розміщення щонайменше однієї рамки зі стільником, покритим печаткою, теплогенератор, який відрізняється тим, що теплогенератор виконаний у вигляді конвекційного горизонтально розташованого нагрівального елемента, встановлено 3 активної зони нагріву. Пристрій для розпечатування стільника в іншому варіанті виконання містить додатковий нагрівальний елемент, встановлений опозитно першому нагрівальному елементу щодо рамки зі стільником, покритим печаткою, з можливістю вертикального, зворотно-поступального переміщення щодо останньої. Запропонована корисна модель пояснюється кресленнями: на фіг. 1 - загальний вигляд пристрою для розпечатування стільника, покритого печаткою, на фіг. 2 - вид спереду фіг. 1; фіг. 3 вид зверху фіг. 1 Пристрій для розпечатування стільника включає касету 1 з напрямними 2, для розміщення щонайменше однієї рамки 3 зі стільником, 4 покритим печаткою 5, теплогенератор, виконаний у вигляді конвекційного горизонтально розташованого нагрівального елемента 6, розташованого в корпусі 7, встановленого на напрямних 2 касети 1 з можливістю вертикального зворотно-поступального переміщення щодо бічної поверхні рамки 3 зі стільником 4, покритим печаткою 5. Корпус - 7 теплогенератора, в якому встановлено нагрівальний елемент 6, забезпечений регуляторами 8 для зміни довжини активної зони на 67015 4 гріву розташовані на бічній поверхні корпусу 7. Пристрій містить додатковий нагрівальний елемент 6', встановлений опозитно першому нагрівальному елементу 6 щодо рамки 3 зі стільником, 4 покритим печаткою 5 з можливістю вертикального, зворотно-поступального переміщення відносно останньої. Мед вважається дозрілим і вимагає відкачування, якщо стільник 4 покритий печаткою 5 (запечатаний) не менше ніж на 2/3 площі стільника. Заявлений пристрій працює так: Рамка 3 зі стільником 4, покритим печаткою 5, вставляється в касету 1 між напрямними 2, де нагрівальний елемент 6 і 6' створюють температуру плавлення воску печатки 5 і переміщають нагрівальний елемент 6 і 6' вертикально вниз щодо бічної поверхні рамки 3 стільника 4, покритого печаткою 5, в результаті чого і плавиться печатка остання. У випадку, коли на рамці 3 стільник 4 не повністю заповнений медом і печатка 5, що має невелику площу, регуляторами 8, розташованими на бічних поверхнях корпусу 7, змінюється довжина активної зони нагріву, внаслідок чого і плавиться печатка 5, дозволяючи скоротити витрату електроенергії. Після розпечатування стільника 4 рамки 3 ставиться в медогонку для відкачки меду. 5 Комп’ютерна верстка А. Крулевський 67015 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
