Газопідігрівник, наприклад, доменного газу

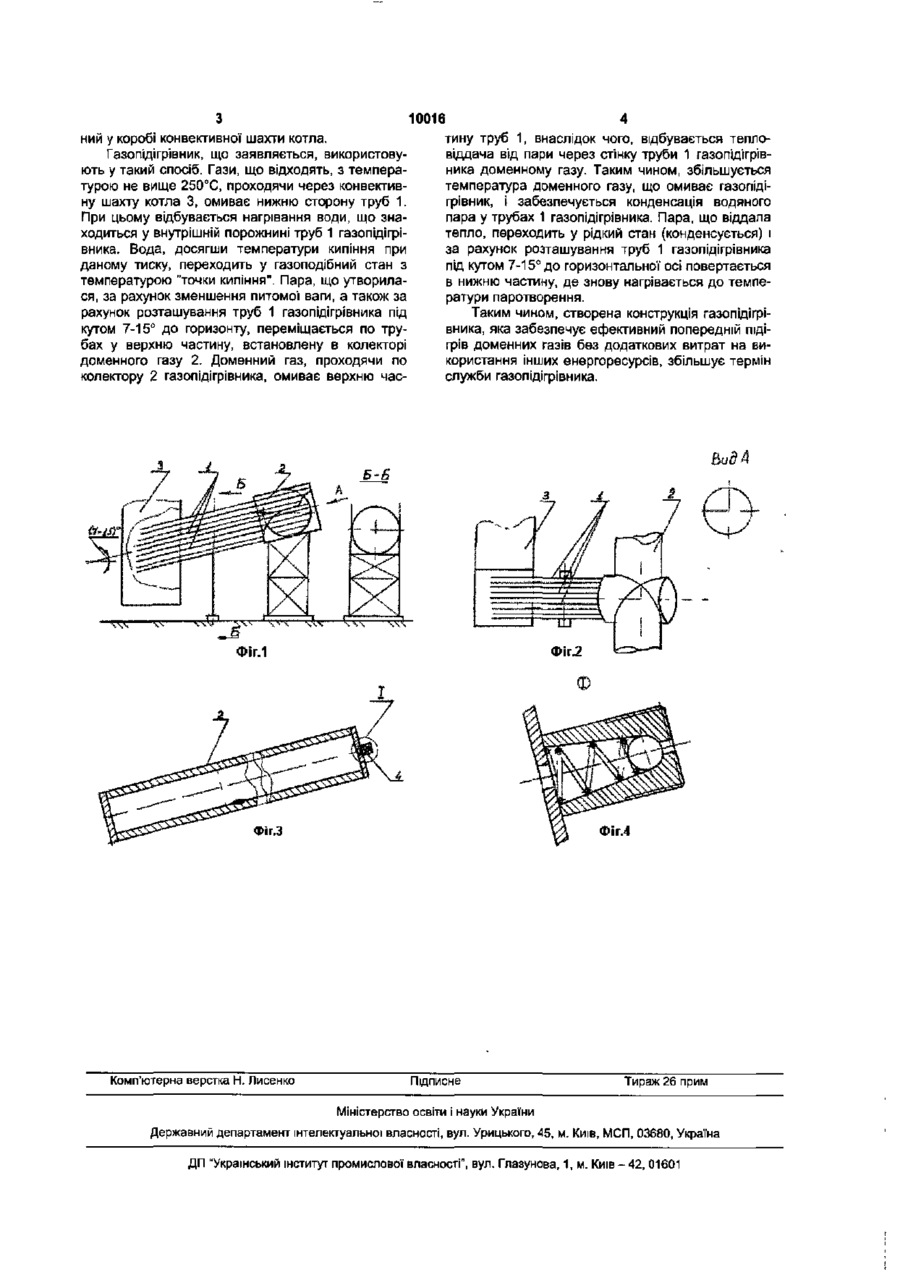

1. Газопідігрівник, наприклад, доменного газу, що містить герметично заварені труби, який відрі зняється тим, що труби нижньою стороною установлюють у конвективну шахту котла, а верхньою в колектор доменного газу, причому вісь симетрії газопідігрівника нахилена до горизонталі під кутом 7-15°. 2. Газопідігрівник за п 1, який відрізняється тим, що труби у верхній частині додатково обладнані клапанами підтримки тиску Корисна модель стосується до галузі теплоенергетики і може використовуватися в конструкціях теплообмінників для підігріву газів у доменному виробництві (доменний газ та ін.). Широко відоме використання для підігріву газу, наприклад, доменного, кубів трубчастого повітролїдігрівника, які встановлюють поруч з повітропідігрівниками. При цьому димові гази проходять усередині труб, а газ, що підігрівається - доменний, подібно повітрю в повітропідігрівнику, омиває труби в поперечному напрямку. Найбільш близьким по технічній суті є газопідігрівник із проміжним теплоносієм, що застосовується на котельних установках для проміжного підігріву повітря, що надходить до рекуперативного або регенеративного повітропідігрівників, уникаючи при цьому впливу параметрів повітряного середовища, що приводять до появи температури "точки роси" на поверхні повітропідігрівників. До недоліків такої конструкції відносяться неминучі нещільності коробів, що підводять і відводять, компенсаторів, каркаса та обшивки газопідігрівника, наслідком чого є зниження температури доменного газу, що попередньо підігрівається Задача, на рішення якої спрямована дана корисна модель, полягає в створенні такої конструкції газопідігрівника, що забезпечувала б ефективний попередній підігрів доменних газів. Поставлена задача вирішується тим, що в га зопідігрівнику, труби нижньою стороною установлюють у конвективну шахту котла, а верхньою - в колектор доменного газу, причому вісь симетрії газопідігрівника нахилена до горизонталі під кутом 7-15°. При цьому труби у верхній частині додатково обладнані клапанами підтримки тиску. Нова сукупність обмежувальних і відмітних ознак є причиною, а одержуваний технічний результат (попередній підігрів доменного газу) - їх наслідком. У свою чергу цей технічний результат є причиною, а підвищення температури факела в топці парового котла, а, отже, підвищення його К П Д . - його наслідком. Більш детально суть корисної моделі пояснюється на прикладі ЇЇ виконання з посиланням на прикладені креслення (на Фіг.1 - загальний вид газопідігрівника; Фіг 2 - вид зверху газопігрівника, Фіг 3 - загальний вид труби газопідігрівника, Фіг.4 клапан підтримки тиску в трубі газопідігрівника). Газопідігрівник (Фіг.1, 2) складається з труб 1, що герметично заварені з двох боків і частково заповнені водою, яка знаходиться в них при атмосферному тиску. Вісь симетрії газопідігрівника нахилена до горизонту під кутом від 7 до 15°, причому труби 1 верхньою стороною закріплені в колекторі доменного газу 2, а нижньою - в конвективній шахті котла 3. Кожна труба 1 (Фіг.З) з верхньої сторони обладнана клапаном підтримки тиску 4 (Фіг.4). Газопідігрівник доменного газу розміще (D О) 10016 1 ний у коробі конвективно! шахти котла. тину труб 1, внаслідок чого, відбувається теплоГазопідігрівник, що заявляється, використовувіддача від пари через стінку труби 1 газопідігрівють у такий спосіб. Гази, що відходять, з темпераника доменному газу. Таким чином, збільшується турою не вище 250°С, проходячи через конвективтемпература доменного газу, що омиває газопідіну шахту котла 3, омиває нижню сторону труб 1. грівник, і забезпечується конденсація водяного При цьому відбувається нагрівання води, що знапара у трубах 1 газопідігрівника. Пара, що віддала ходиться у внутрішній порожнині труб 1 газопідігрітепло, переходить у рідкий стан (конденсується) і вника. Вода, досягши температури кипіння при за рахунок розташування труб 1 газопідігрівника даному тиску, переходить у газоподібний стан з під кутом 7-15° до горизонтальної осі повертається температурою "точки кипіння". Пара, що утворилав нижню частину, де знову нагрівається до темпеся, за рахунок зменшення питомої ваги, а також за ратури паротворення. рахунок розташування труб 1 газопідігрівника під Таким чином, створена конструкція газопідігрікутом 7-15° до горизонту, переміщається по трувника, яка забезпечує ефективний попередній підібах у верхню частину, встановлену в колекторі грів доменних газів без додаткових витрат на видоменного газу 2. Доменний газ, проходячи по користання інших енергоресурсів, збільшує термін колектору 2 газопідігрівника, омиває верхню часслужби газопідігрівника. Вид А Фіг.2 ФІГ.1 Фіг.4 Фіг.3 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
