Установка для гасіння цистерн з горючими та легкозаймистими рідинами
Номер патенту: 10083
Опубліковано: 15.11.2005
Формула / Реферат

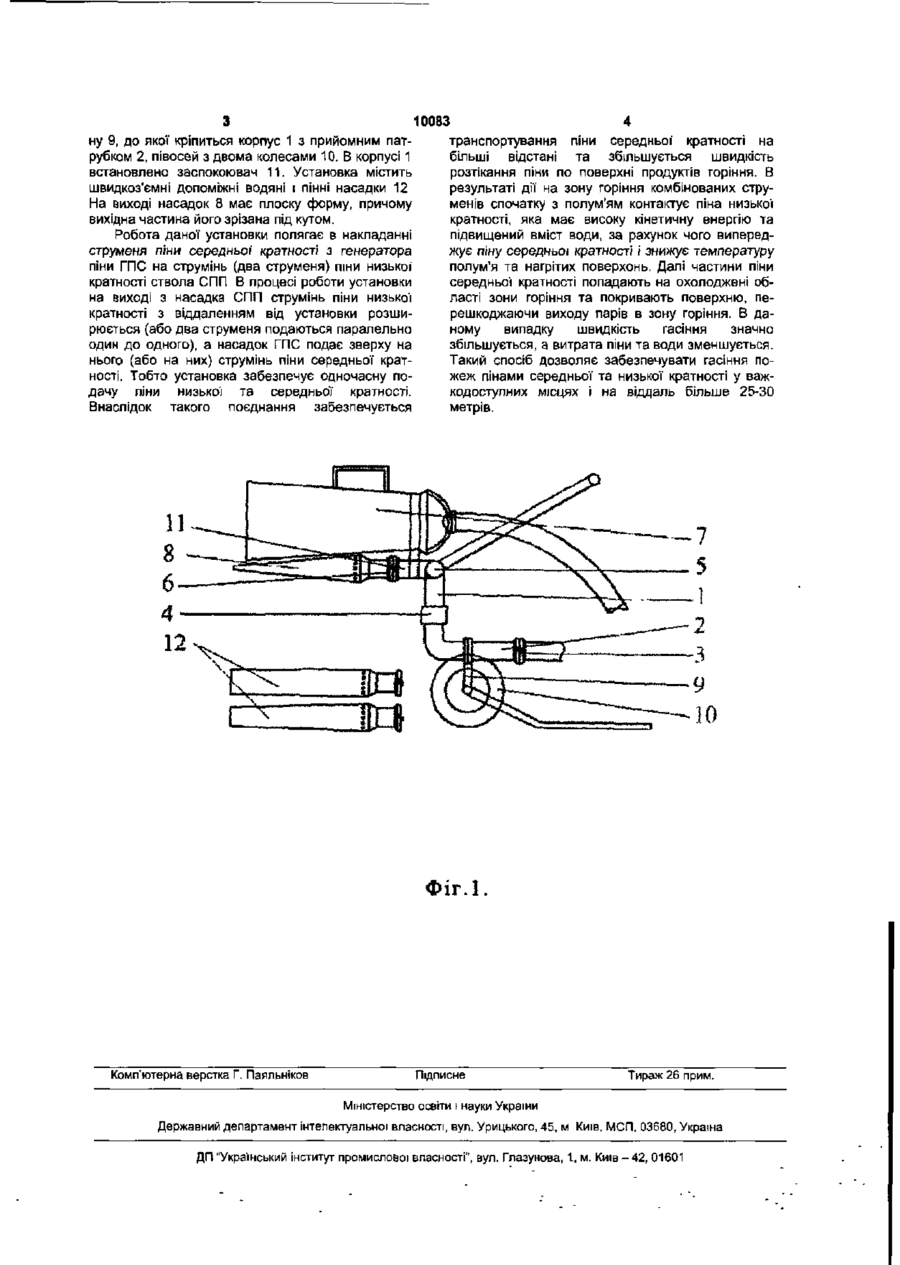

Установка для гасіння цистерн з горючими та легкозаймистими рідинами, що складається з корпуса з приймальним патрубком зі з'єднувальною муфтовою головкою, поворотної основи з розгалуженням та патрубком зі з'єднувальною муфтовою головкою, двох насадок (генератора піни середньої кратності ГПС і ствола повітряно-пінного), станини, до якої кріпиться корпус з приймальним патрубком, півосей з двома колесами, яка відрізняється тим, що в корпусі встановлено заспокоювач, швидкознімні допоміжні водяні і пінні насадки, на виході насадок ствола повітряно-пінного має плоску форму, причому вихідна частина його зрізана під кутом.
Текст
Установка для гасіння цистерн з горючими та легкозаймистими рідинами, що складається з корпуса з приймальним патрубком зі з'єднувальною муфтовою головкою, поворотної основи з розгалуженням та патрубком зі з'єднувальною муфтовою головкою, двох насадок (генератора піни середньої кратності ГПС і ствола повітряно-пінного), станини, до якої кріпиться корпус з приймальним патрубком, півосей з двома колесами, яка відрізняється тим, що в корпусі встановлено заспокоювач, швидкознімні допоміжні водяні І пінні насадки, на виході насадок ствола повітряно-пінного має плоску форму, причому вихідна частина його зрізана під кутом. Корисна модель відноситься до галузі пожежної техніки і застосовується для утворення повітряно-механічної піни середньої кратності та підвищеної дальності подачі для гасіння пожеж легкозаймистих і горючих рідин, твердих горючих матеріалів класу А і В Відома установка пожежогасіння "ПУРГА 10.10.20" (Росія ЗАО "НПО СОПОТ"), що складається з корпуса з прийомним патрубком зі з'єднувальною муфтовою головкою, поворотної основи з розгалуженням та патрубком зі з'єднувальною муфтовою головкою, двох насадків, станини, до якої кріпиться корпус з прийомним патрубком, півосей з двома колесами Однак відома установка пожежогасіння "Пурга 10 10.20" має іншу форму насадки, форму та розміщення ствола для отримання несучого струменя, що збільшує витрату піноутворювача та води, знижує дальність струменя. В основу корисної моделі поставлено завдання створити установку пожежогасіння, в якій нове виконання форми насадки, форми та розміщення ствола для отримання несучого струменя (двох струменів), дозволило б зменшити витрату піноутворювача та води, збільшити дальність струменя Поставлене завдання вирішується тим, що установка пожежогасіння, що складається з корпуса з прийомним патрубком зі з'єднувальною муфтовою головкою, поворотної' основи з розгалуженням та патрубком зі з'єднувальною муфтовою головкою, двох насадків (генератора піни ГПС і ствола повітряно-пінного СПП), станини, до якої кріпиться корпус з прийомним патрубком, півосей з двома колесами, згідно з винаходом, в корпусі встановлено заспокоювач, швидкоз'ємні допоміжні водяні І пінні насадки, на виході один насадок має плоску форму, причому вихідна частина його зрізана під, кутом. Встановлення в корпусі заспокоювача, використання на виході насадок, що має овальну форму, дозволяє зменшити витрату піноутворювача та води, збільшити дальність струменя. А застосування з'єднувальних головок та швидкоз'ємних допоміжних водяних і пінних насадок, дозволяє швидко змінювати тактику гасіння пожежі та подавати піну середньої кратності як на велику так і на незначну віддаль за короткий період часу На фіг.1 - подано загальний вигляд установки пожежогасіння, де 1 - корпус; 2 - прийомний патрубок; 3 - з'єднувальна муфтова головка; 4 - поворотна основа; 5 - патрубок; 6 - з'єднувальна муфтова головка; 7 - насадок ГПС; 8 - насадок СПП; 9 станина, 10 - колесо; 11 - заспокоювач; 12 - швидкоз'ємні допоміжні водяні і пінні насадки. Установка пожежогасіння складається з корпуса 1 з прийомним патрубком 2 зі з'єднувальною муфтовою головкою 3 для приєднання рукавної лінії, поворотної основи 4 з розгалуженням та патрубком 5 зі з'єднувальною муфтовою головкою 6, двох насадок 7 і 8 (генератора піни середньої кратності ГПС і ствола (стволів) повітряно-пінного СПП), які з'єднані між собою за допомогою пластини та хомута. А також установка містить стани 00 ну 9, до якої кріпиться корпус 1 з прийомним патрубком 2, півосей з двома колесами 10. В корпусі 1 встановлено заспокоювач 11. Установка містить швидкоз'ємні допоміжні водяні і пінні насадки 12 На виході насадок 8 має плоску форму, причому вихідна частина його зрізана під кутом. Робота даної установки полягає в накладанні струменя піни середньої кратності з генератора піни ГПС на струмінь (два струменя) піни низької кратності ствола СПП В процесі роботи установки на виході з насадка СПП струмінь піни низької кратності з віддаленням від установки розширюється (або два струменя подаються паралельно один до одного), а насадок ГПС подає зверху на нього (або на них) струмінь піни середньої кратності. Тобто установка забезпечує одночасну подачу піни низької та середньої кратності. Внаслідок такого поєднання забезпечується 10083 транспортування піни середньої кратності на більші відстані та збільшується швидкість розтікання піни по поверхні продуктів горіння. В результаті дії на зону горіння комбінованих струменів спочатку з полум'ям контактує піна низької кратності, яка має високу кінетичну енергію та підвищений вміст води, за рахунок чого випереджує піну середньої кратності І знижує температуру полум'я та нагрітих поверхонь. Далі частини піни середньої кратності попадають на охолоджені області зони горіння та покривають поверхню, перешкоджаючи виходу парів в зону горіння. В даному випадку швидкість гасіння значно збільшується, а витрата піни та води зменшується. Такий спосіб дозволяє забезпечувати гасіння пожеж пінами середньої та низької кратності у важкодоступних місцях і на віддаль більше 25-30 метрів. ФІГ.1. Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
