Установка газоводяного гасіння пожежі на базі турбореактивного двигуна

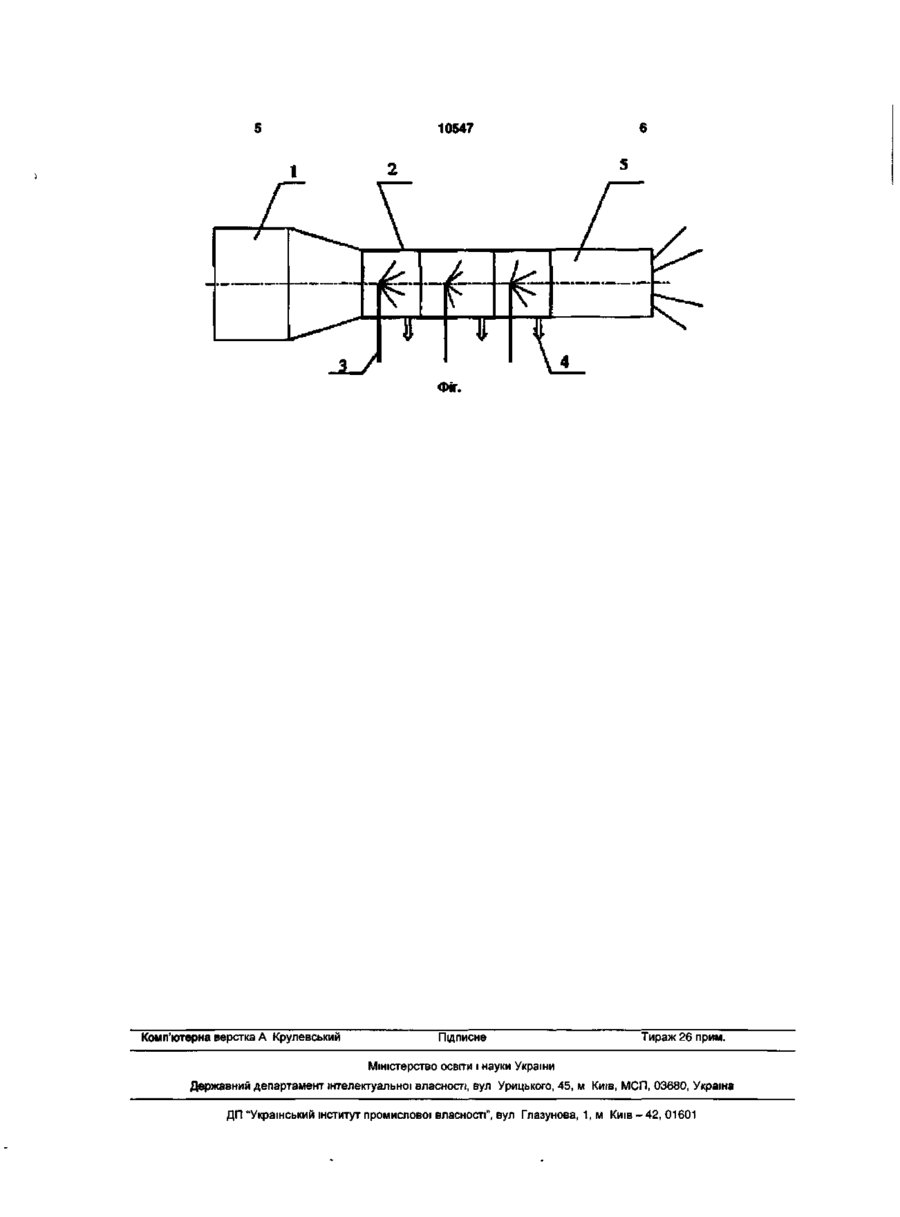

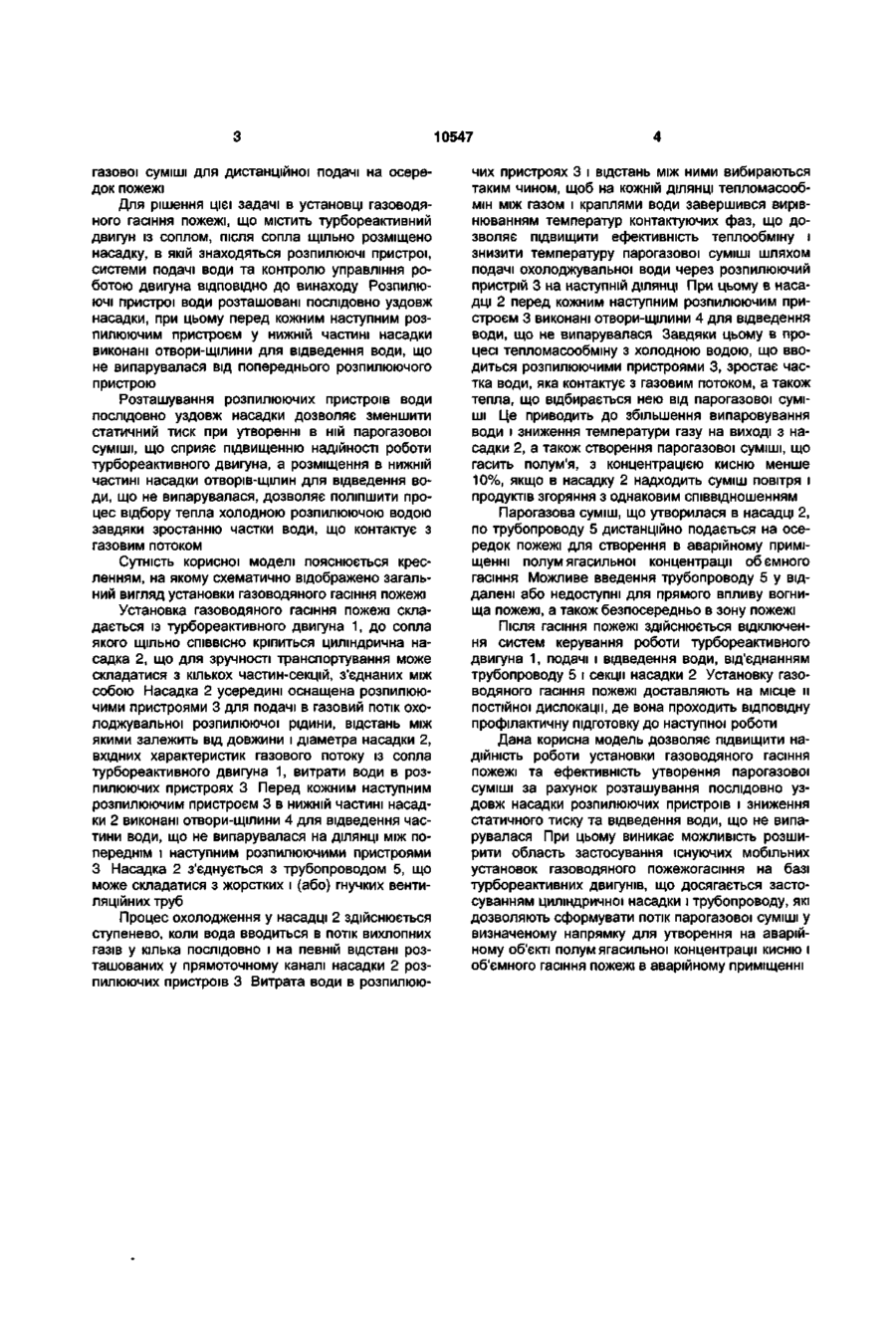

Установка газоводяного гасіння пожежі на базі турбореактивного двигуна, що містить турбореак тивний двигун із соплом, розміщену після сопла циліндричну насадку, в якій знаходяться розпилювальні пристрої, системи подачі води і контролю управління роботою двигуна, яка відрізняється тим, що розпилювальні пристрої води розташовані послідовно уздовж насадки, при цьому перед кожним наступним розпилювальним пристроєм у нижній частині насадки розміщені отвори-щілини для відводу води, що не випарувалася, від попереднього розпилювального пристрою Корисна модель відноситься до пожежної техніки, а саме до пристроїв, що використовують газодинамічний потік вихлопних газів реактивних авіаційних двигунів для гасіння розвинутих пожеж у закритих і напівзакритих поверхневих будівлях середнього і великого об'єму, підземних комунікаціях і спорудах, створення вибухобезпечної атмосфери та охолодження технологічного устаткування, коли через неможливість підходу до аварійного об'єкта або можливості вибуху на ньому, впливають на вогнище пожежі дистанційно Відома установка газоводяного гасіння пожеж фонтанів на газових, нафтових і газонафтових родовищах, що містить турбореактивний двигун із соплом, ежектор із циліндричною камерою і конфузором, розпилюючим пристроєм води, що розміщений всередині суміжної камери рівномірно по її периметру [див а с №733699, МКИ А62С 3/06, 1980] Одержання газоводяного потоку в цій установці здійснюється шляхом подачі води на зрізі сопла у вільний газовий потік через СПІВВІСНО встановлений кільцевий ежектор, що приводить до зниження температури вихлопних газів двигуна Недоліком установки є те, що газоводяний потік після виходу з конфузора розширюється до декількох метрів у діаметрі, а це не дозволяє дистанційно подавати парогазову суміш для гасіння пожежі на значні відстані дальність подачі П складає всього 10-15м При цьому внаслідок підсмоктування повітря до відкритого газоводяного струменя концентрація кисню в ньому збільшується у напрямку поширення струменя Найбільш близьким аналогом до передбачуваної корисної моделі за технічною суттю і досяг неним результатом є установка газоводяного гасіння пожеж, де формування газового потоку після його виходу із сопла реактивного двигуна відбувається у насадці з наконечником [див а с 2118552, МКМ А62С 3/02, 1998, RU] Насадка оснащена патрубком для подачі в газовий потік охолоджених і пожежогасильних компонентів, вибір яких залежить від категорії пожежі Для підсмоктування повітря використовуються отвори - щілини Насадка оснащена запобіжним клапаном, через який здійснюється викид надлишкового тиску газу У цій установці, обраній як прототип, парогазова суміш, що утворилася у насадці, через наконечник направляється на вогнище пожежі Однак, як і аналог, даний прототип має недолік, який полягає в тому, що одночасна подача в газовий потік охолоджених компонентів через розташовані в одному перетині (на вході) насадки розпилюючі пристрої приводить до запирання потоку парогазової суміші через підвищення статичного тиску в насадці та зниження надійності роботи установки Крім того, при такому введенні охолоджених компонентів у великих кількостях знижується ефективність перемішування їх з потоком газів і утворення парогазової суміші, тому що відбувається коагуляція крапель, велика частина з яких осаджується на стінках насадки, не беручи участь у теплообміні з газом Задача корисної моделі, що заявляється, полягає в підвищенні ефективності утворення парогазової суміші та надійності роботи установки, розширення області застосування установки газоводяного пожежогасіння шляхом зниження температури, а також формування потоку інертної паро «sa in о> 10547 газової суміші для дистанційної подачі на осередок пожежі Для рішення цієї задачі в установці газоводяного гасіння пожежі, що містить турбореактивний двигун із соплом, після сопла щільно розміщено насадку, в якій знаходяться розпилюючі пристрої, системи подачі води та контролю управління роботою двигуна відповідно до винаходу Розпилюючі пристрої води розташовані послідовно уздовж насадки, при цьому перед кожним наступним розпилюючим пристроєм у нижній частині насадки виконані отвори-щілини для відведення води, що не випарувалася від попереднього розпилюючого пристрою Розташування розпилюючих пристроїв води послідовно уздовж насадки дозволяє зменшити статичний тиск при утворенні в ній парогазової суміші, що сприяє підвищенню надійності роботи турбореактивного двигуна, а розміщення в нижній частині насадки отворів-щілин для відведення води, що не випарувалася, дозволяє поліпшити процес відбору тепла холодною розпилюючою водою завдяки зростанню частки води, що контактує з газовим потоком Сутність корисної моделі пояснюється кресленням, на якому схематично відображено загальний вигляд установки газоводяного гасіння пожежі Установка газоводяного гасіння пожежі складається із турбореактивного двигуна 1, до сопла якого щільно СПІВВІСНО кріпиться циліндрична насадка 2, що для зручності транспортування може складатися з кількох частин-секцій, з'єднаних між собою Насадка 2 усередині оснащена розпилюючими пристроями 3 для подачі в газовий потік охолоджувальної розпилюючої рідини, відстань між якими залежить від довжини і діаметра насадки 2, вхідних характеристик газового потоку із сопла турбореактивного двигуна 1, витрати води в розпилюючих пристроях 3 Перед кожним наступним розпилюючим пристроєм 3 в нижній частині насадки 2 виконані отвори-щілини 4 для відведення частини води, що не випарувалася на ДІЛЯНЦІ МІЖ попереднім і наступним розпилюючими пристроями З Насадка 2 з'єднується з трубопроводом 5, що може складатися з жорстких і (або) гнучких вентиляційних труб Процес охолодження у насадці 2 здійснюється ступенево, коли вода вводиться в потік вихлопних газів у кілька послідовно і на певній відстані розташованих у прямоточному каналі насадки 2 розпилюючих пристроїв 3 Витрата води в розпилюю чих пристроях 3 і відстань між ними вибираються таким чином, щоб на кожній ДІЛЯНЦІ тепломасообмін між газом і краплями води завершився вирівнюванням температур контактуючих фаз, що дозволяє підвищити ефективність теплообміну і знизити температуру парогазової суміші шляхом подачі охолоджувальної води через розпилюючий пристрій 3 на наступній ДІЛЯНЦІ При цьому в насадці 2 перед кожним наступним розпилюючим пристроєм 3 виконані отвори-щілини 4 для відведення води, що не випарувалася Завдяки цьому в процесі тепломасообміну з холодною водою, що вводиться розпилюючими пристроями 3, зростає частка води, яка контактує з газовим потоком, а також тепла, що відбирається нею від парогазової суміші Це приводить до збільшення випаровування води і зниження температури газу на виході з насадки 2, а також створення парогазової суміші, що гасить полум'я, з концентрацією кисню менше 10%, якщо в насадку 2 надходить суміш повітря і продуктів згоряння з однаковим співвідношенням Парогазова суміш, що утворилася в насадці 2, по трубопроводу 5 дистанційно подається на осередок пожежі для створення в аварійному приміщенні полум ягасильної концентрації об ємного гасіння Можливе введення трубопроводу 5 у віддалені або недоступні для прямого впливу вогнища пожежі, а також безпосередньо в зону пожежі Після гасіння пожежі здійснюється відключення систем керування роботи турбореактивного двигуна 1, подачі і відведення води, від'єднанням трубопроводу 5 і секції насадки 2 Установку газоводяного гасіння пожежі доставляють на місце и постійної дислокації, де вона проходить відповідну профілактичну підготовку до наступної роботи Дана корисна модель дозволяє підвищити надійність роботи установки газоводяного гасіння пожежі та ефективність утворення парогазової суміші за рахунок розташування послідовно уздовж насадки розпилюючих пристроїв і зниження статичного тиску та відведення води, що не випарувалася При цьому виникає можливість розширити область застосування існуючих мобільних установок газоводяного пожежогасіння на базі турбореактивних двигунів, що досягається застосуванням циліндричної насадки і трубопроводу, які дозволяють сформувати потік парогазової суміші у визначеному напрямку для утворення на аварійному об'єкті полум ягасильної концентрації кисню і об'ємного гасіння пожежі в аварійному приміщенні ФІГ. Комп'ютерна верстка А Крулевськии Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
