Ручна однорядна гідравлічна сівалка

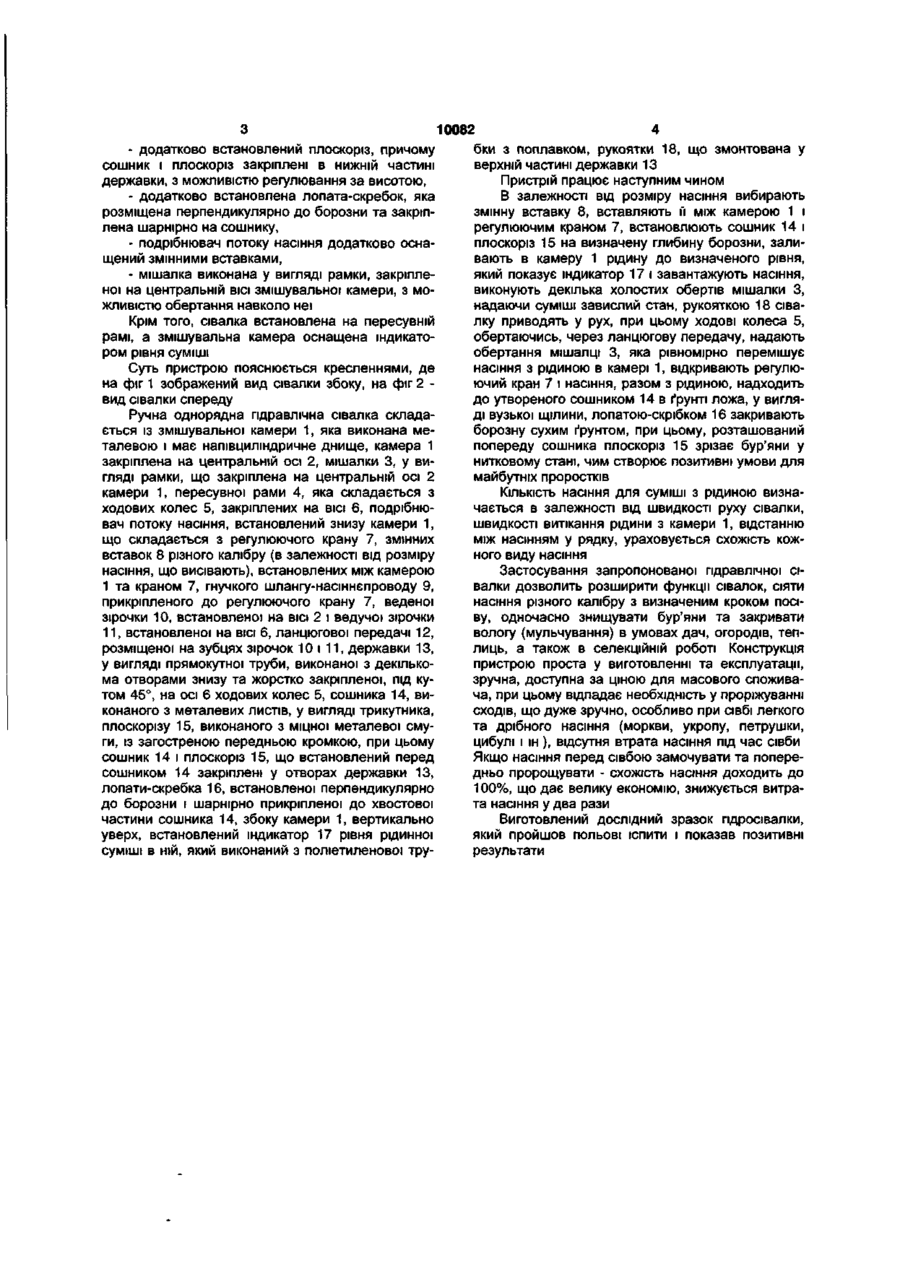

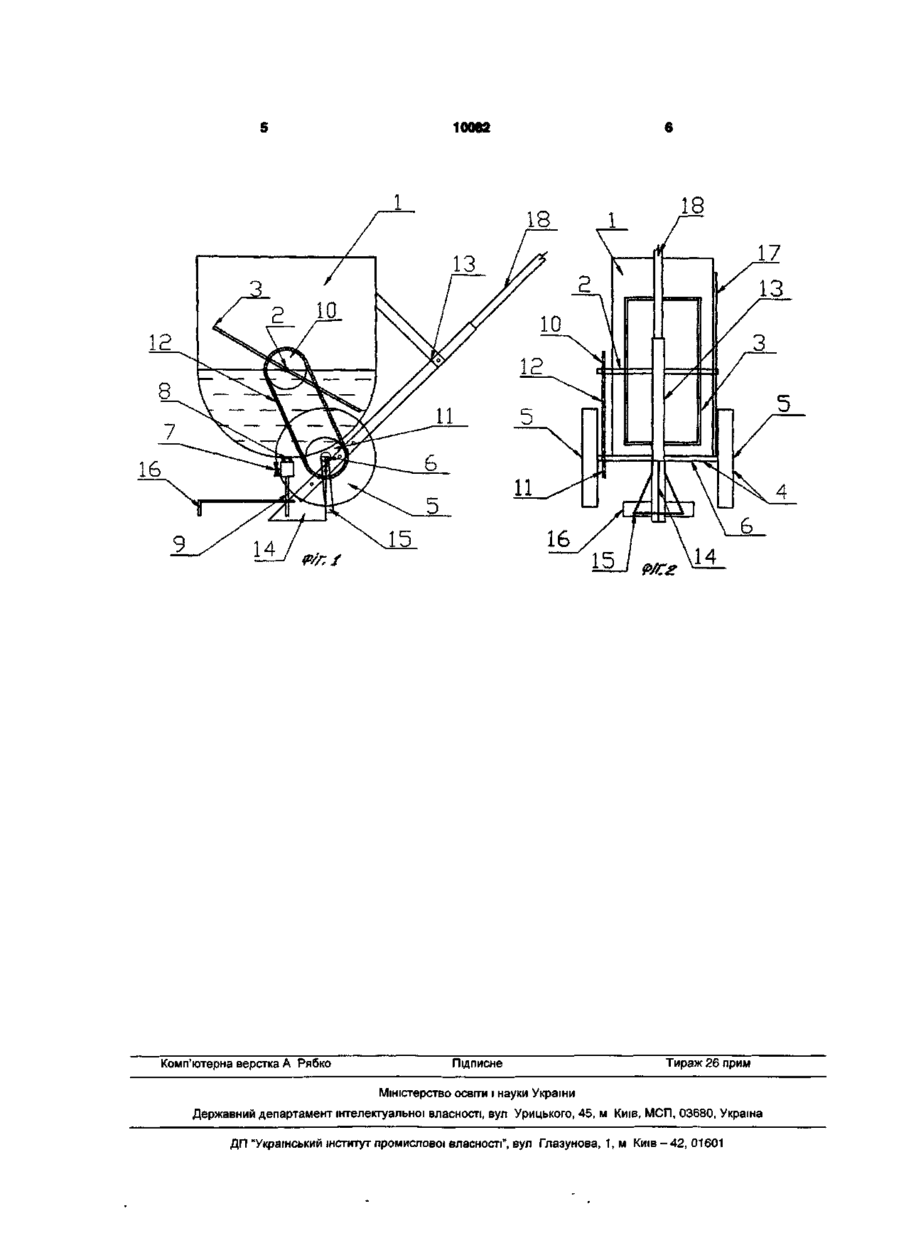

1. Ручна однорядна гідравлічна сівалка, що містить змішувальну камеру, в якій встановлена мішалка, сошник, утворюючий в грунті ложе у вигляді вузьких щілин, в нижній частині камери встановлений подрібнювач потоку насіння, що включає шланг-насіннєпровід, регулюючий кран, яка відрізняється тим, що додатково містить плоскоріз, причому сошник і плоскоріз закріплені в нижній частині державки з можливістю регулювання за висотою, лопату-скребок, встановлену перпендикулярно до борозни і шарнірно закріплену на сошнику, при цьому подрібнювач потоку насіння додатково оснащений змінними вставками, а мішалка виконана у вигляді рамки і закріплена на центральній осі змішувальної камери з можливістю обертання навколо неї. 2. Сівалка за п.1, яка відрізняється тим, що встановлена на пересувній рамі. 3. Сівалка за п.1, яка відрізняється тим, що змішувальна камера оснащена індикатором рівня суміші. Передбачувана корисна модель відноситься до сільськогосподарського машинобудування, а саме, до пристроїв для висівання насіння, у тому числі легкого та дрібного, наприклад, моркви, укропу і ін., на присадибних і садових ділянках і може бути застосована на багаторядних механізованих сівалках. Відомий пристрій для посіву легкого та дрібного насіння, що містить ємність, перемішувальний пристрій та дозуючий пристрій у вигляді трубки з клапаном, який встановлений у днищі ємності [Авторське свідоцтво СРСР №1766301, кл. А01С7/02, опубліковане 07.10.92]. До недоліків відомого пристрою відноситься виконання ним тільки однієї функції - висівання насіння у верхній шар ґрунту. Найбільш близьким, за технічною суттю до корисної моделі, що заявляється, є гідравлічний висіваючий апарат, що містить змішувальну камеру, в якій розміщена лопатева мішалка, і сошник, при цьому, змішувальна камера виконана конічної форми, усередині якої встановлена трубка з отворами, розташованими за гвинтовою лінією, а в нижній частині камери виконаний подрібнювач потоку насіння, який містить трубку, регулюючий кран і шланг-насіннєпровід, що з'єднаний із сошником, утворюючим в фунті ложе у вигляді вузьких щілин [Патент України №21412, кл. А01С7/00, опублікований 30.04.98]. Недоліками відомого висіваючого апарату є недостатність функціональних можливостей, великі витрати часу на сівбу насіння і обробляння ґрунту і закриття борозни сухим ґрунтом. В основу корисної моделі поставлене завдання удосконалення ручної однорядної гідравлічної сівалки, в якій додаткове встановлення плоскоріза, із закріплення сошника і плоскоріза в нижній частині державки, та лопати-скребка, встановленої перпендикулярно до борозни і шарнірно прикріпленої до сошника, а також виконання мішалки у вигляді рамки, встановленої з можливістю обертання навколо на центральної вісі змішувальної камери, з можливістю обертання навколо неї, забезпечують розширення функціональних можливостей, цим забезпечується висів насіння різного калібру та на визначену глибину, з одночасним видаленням бур'янів і наступним закриттям борозни сухим ґрунтом, зменшення витрат часу на сівбу і обробляння ґрунту. Поставлене завдання вирішується тим, що в ручній однорядній гідравлічній сівалці, що містить змішувальну камеру, в якій встановлена мішалка, сошник, утворюючий в ґрунті ложе у вигляді вузьких щілин, в нижній частині камери встановлений подрібнювач потоку насіння, що включає шлангнасіннєпровід, регулюючий кран, згідно з корисною моделлю передбачені наступні конструктивні відміни: Csl 00 О) - додатково встановлений плоскоріз, причому сошник і плоскоріз закріплені в нижній частині державки, з можливістю регулювання за висотою, - додатково встановлена лопата-скребок, яка розміщена перпендикулярно до борозни та закріплена шарнірно на сошнику, - подрібнювач потоку насіння додатково оснащений змінними вставками, - мішалка виконана у вигляді рамки, закріпленої на центральній ВІСІ змішувальної камери, з можливістю обертання навколо неї Крім того, сівалка встановлена на пересувній рамі, а змішувальна камера оснащена індикатором рівня суміші Суть пристрою пояснюється кресленнями, де на фіг 1 зображений вид сівалки збоку, на фіг 2 вид сівалки спереду Ручна однорядна гідравлічна сівалка складається із змішувальної камери 1, яка виконана металевою і має напівциліндричне днище, камера 1 закріплена на центральній осі 2, мішалки 3, у вигляді рамки, що закріплена на центральній осі 2 камери 1, пересувної рами 4, яка складається з ходових колес 5, закріплених на ВІСІ 6, подрібнювач потоку насіння, встановлений знизу камери 1, що складається з регулюючого крану 7, змінних вставок 8 різного калібру (в залежності від розміру насіння, що висівають), встановлених між камерою 1 та краном 7, гнучкого шлангу-насіннєпроводу 9, прикріпленого до регулюючого крану 7, веденої зірочки 10, встановленої на ВІСІ 2 і ведучої зірочки 11, встановленої на ВІСІ 6, ланцюгової передачі 12, розміщеної на зубцях зірочок 10 і 11, державки 13, у вигляді прямокутної труби, виконаної з декількома отворами знизу та жорстко закріпленої, під кутом 45°, на осі 6 ходових колес 5, сошника 14, виконаного з металевих листів, у вигляді трикутника, плоскорізу 15, виконаного з міцної металевої смуги, із загостреною передньою кромкою, при цьому сошник 14 і плоскоріз 15, що встановлений перед сошником 14 закріплені у отворах державки 13, лопати-скребка 16, встановленої перпендикулярно до борозни і шарнірно прикріпленої до хвостової частини сошника 14, збоку камери 1, вертикально уверх, встановлений індикатор 17 рівня рідинної суміші в ній, який виконаний з поліетиленової тру 10082 бки з поплавком, рукоятки 18, що змонтована у верхній частині державки 13 Пристрій працює наступним чином В залежності від розміру насіння вибирають змінну вставку 8, вставляють її між камерою 1 і регулюючим краном 7, встановлюють сошник 14 і плоскоріз 15 на визначену глибину борозни, заливають в камеру 1 рідину до визначеного рівня, який показує індикатор 17 і завантажують насіння, виконують декілька холостих обертів мішалки З, надаючи суміші завислий стан, рукояткою 18 сівалку приводять у рух, при цьому ходові колеса 5, обертаючись, через ланцюгову передачу, надають обертання мішалці 3, яка рівномірно перемішує насіння з рідиною в камері 1, відкривають регулюючий кран 7 і насіння, разом з рідиною, надходить до утвореного сошником 14 в ґрунті ложа, у вигляді вузької щілини, лопатою-скрібком 16 закривають борозну сухим ґрунтом, при цьому, розташований попереду сошника плоскоріз 15 зрізає бур'яни у нитковому стані, чим створює позитивні умови для майбутніх проростків КІЛЬКІСТЬ насіння для суміші з рідиною визначається в залежності від швидкості руху сівалки, швидкості витікання рідини з камери 1, відстанню між насінням у рядку, ураховується схожість кожного виду насіння Застосування запропонованої гідравлічної сівалки дозволить розширити функції сівалок, сіяти насіння різного калібру з визначеним кроком посіву, одночасно знищувати бур'яни та закривати вологу (мульчування) в умовах дач, огородів, теплиць, а також в селекційній роботі Конструкція пристрою проста у виготовленні та експлуатації, зручна, доступна за ціною для масового споживача, при цьому відпадає необхідність у проріжуванні сходів, що дуже зручно, особливо при сівбі легкого та дрібного насіння (моркви, укропу, петрушки, цибулі і ін ), відсутня втрата насіння під час сівби Якщо насіння перед сівбою замочувати та попередньо пророщувати - схожість насіння доходить до 100%, що дає велику економію, знижується витрата насіння у два рази Виготовлений дослідний зразок пдросівалки, який пройшов польові іспити і показав позитивні результати 10082 P/C2 Комп'ютерна верстка А Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
