Установка для гасіння пожежі

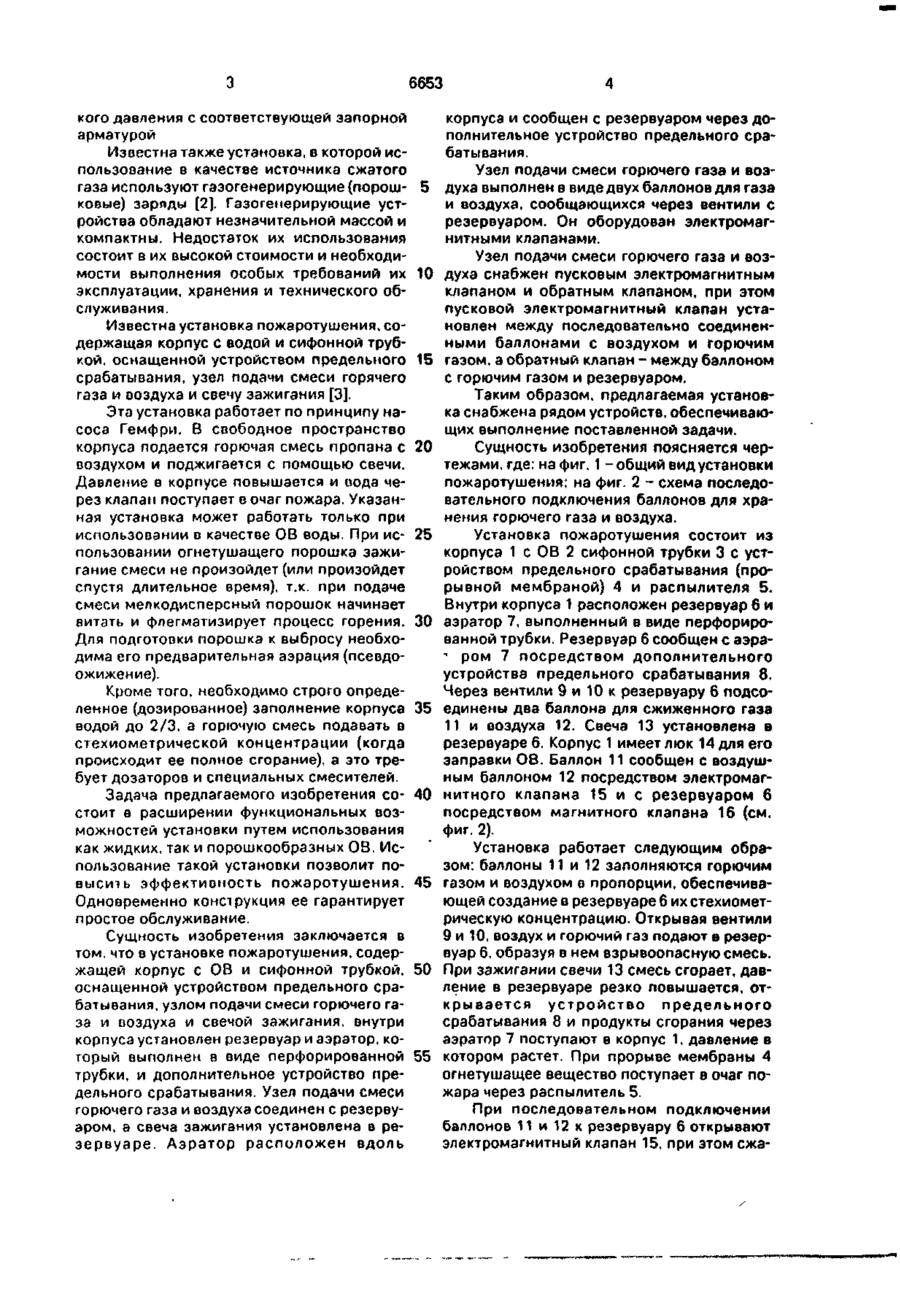

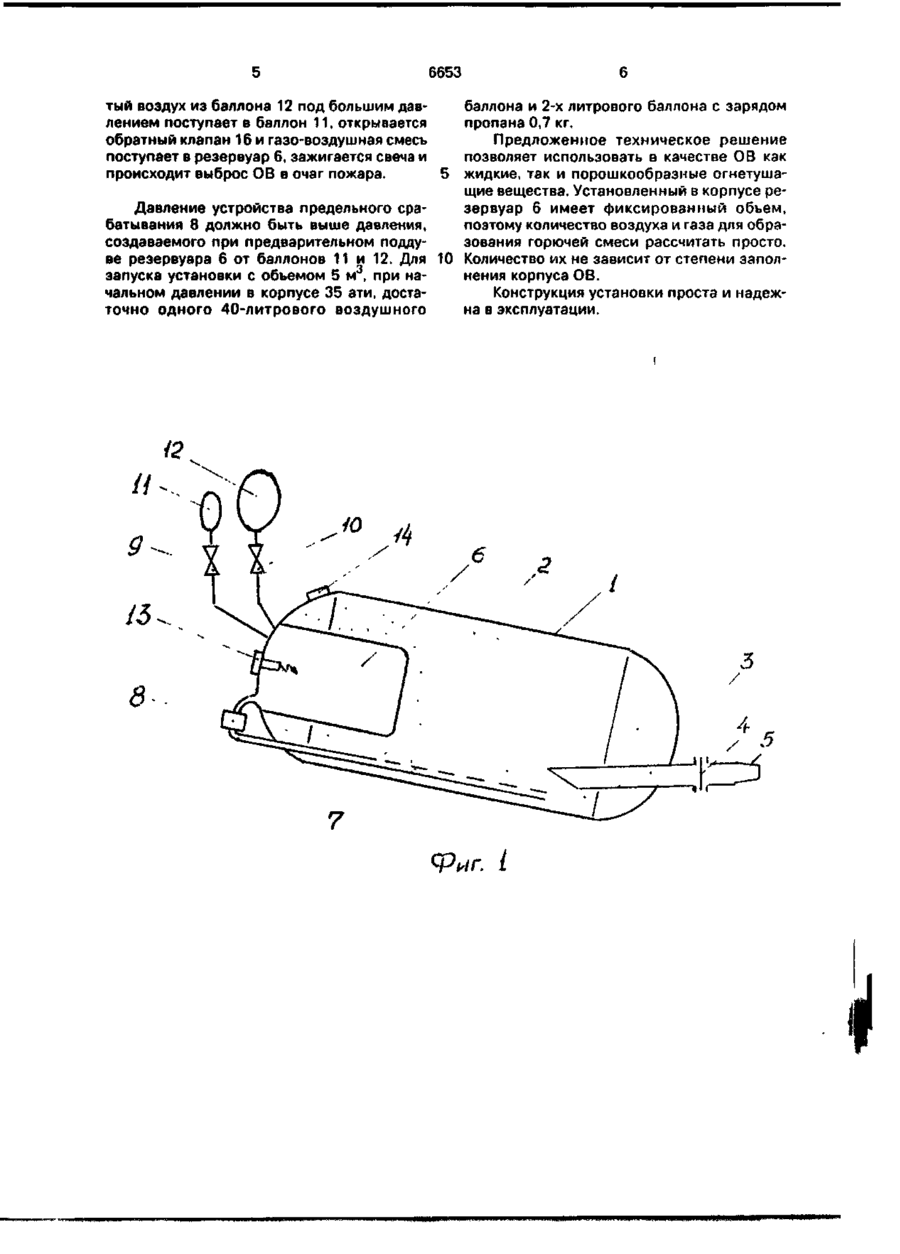

1. Установка пожаротушения, содержащая корпус для огнетушащего вещества с сифонной трубкой, снабженной устройством предельного срабатывания, узел подачи смеси горючего газа и воздуха и свечу зажигания, о т л и ч а ю щ а я с я тем, что она Изобретение относится к противопожарной технике и может быть использовано для тушения возгораний жидкими и порошкообразными огнетушащими веществами (ОВ). Известно устройство, содержащее корпус для хранения ОВ с сифонной трубкой и устройством предельного срабатывания, аэратор и источник сжатого газа [1]. Источник сжатого газа в известном устройстве представляет собой баллон высоко снабжена установленными внутри корпуса резервуаром, аэратором в виде перфорированной трубки и дополнительным устройством предельного срабатывания, при этом узел подачи смеси горючего газа и воздуха подсоединен к резервуару, а свеча зажигания установлена в резервуаре, причем аэратор расположен вдоль корпуса и сообщен с резервуаром посредством дополнительного устройства предельного срабатывания. 2. Установка по п. 1 , о т л и ч а ю щ а я с я тем, что узел подачи смеси горючего газа и воздуха выполнен в виде двух баллонов для горючего газа и воздуха, сообщенных через вентили с резервуаром. 3. Установка по пп. 1 . 2 , о т л и ч а ю щ а я с я тем, что узел подачи смеси горючего газа и воздуха снабжен пусковым электромагнитным клапаном и обратным клапаном, при этом пусковой электромагнитный клапан установлен между последовательно соединенными баллонами с воздухом и горючим газом, а обратный клапан - между баллоном с горючим газом и резервуаром. го давления. При создании крупных установок пожаротушения с объемом корпуса свыше 5 м необходима баллонная батарея, масса которой соизмерима с массой всей установки. Недостатком известного устройства является то, что для резервуара объемом 10 м 3 и использовании в качестве ОВ огнетушащего порошка, необходима баллонная батарея из двенадцати 40-литровых баллонов высо С > о ел со О 6653 кого давления с соответствующей запорной арматурой Известна также установка, в которой использование в качестве источника сжатого газа используют газогенерирующие (порош- 5 ковые) заряды [2], Газогенерирующие устройства обладают незначительной массой и компактны. Недостаток их использования состоит в их высокой стоимости и необходимости выполнения особых требований их 10 эксплуатации, хранения и технического обслуживания. Известна установка пожаротушения, содержащая корпус с водой и сифонной трубкой, оснащенной устройством предельного 15 срабатывания, узел подачи смеси горячего газа и воздуха и свечу зажигания [3]. Эта установка работает по принципу насоса Гемфри. В свободное пространство корпуса подается горючая смесь пропана с 20 воздухом и поджигается с помощью свечи. Давление в корпусе повышается и вода через клапан поступает в очаг пожара. Указанная установка может работать только при использовании в качестве ОВ воды. При ис- 25 пользовании огнетушащего порошка зажигание смеси не произойдет (или произойдет спустя длительное время), т.к. при подаче смеси мелкодисперсный порошок начинает витать и флегматизирует процесс горения. 30 Для подготовки порошка к выбросу необходима его предварительная аэрация (псевдоожижение). Кроме того, необходимо строго определенное (дозированное) заполнение корпуса 35 водой до 2/3, а горючую смесь подавать в стехиометрической концентрации (когда происходит ее полное сгорание), а это требует дозаторов и специальных смесителей. Задача предлагаемого изобретения со- 40 стоит в расширении функциональных возможностей установки путем использования как жидких, так и порошкообразных ОВ. Использование такой установки позволит повысить эффективность пожаротушения. 45 Одновременно конструкция ее гарантирует простое обслуживание. Сущность изобретения заключается в том, что в установке пожаротушения, содержащей корпус с ОВ и сифонной трубкой, 50 оснащенной устройством предельного срабатывания, узлом подачи смеси горючего газа и воздуха и свечой зажигания, внутри корпуса установлен резервуар и аэратор, который выполнен в виде перфорированной 55 трубки, и дополнительное устройство предельного срабатывания. Узел подачи смеси горючего газа и воздуха соединен с резервуаром, а свеча зажигания установлена в резервуаре. Аэратор расположен вдоль корпуса и сообщен с резервуаром через дополнительное устройство предельного срабатывания. Узел подачи смеси горючего газа и воздуха выполнен в виде двух баллонов для газа и воздуха, сообщающихся через вентили с резервуаром. Он оборудован электромагнитными клапанами. Узел подачи смеси горючего газа и воздуха снабжен пусковым электромагнитным клапаном и обратным клапаном, при этом пусковой электромагнитный клапан установлен между последовательно соединенными баллонами с воздухом и горючим газом, а обратный клапан - между баллоном с горючим газом и резервуаром. Таким образом, предлагаемая установка снабжена рядом устройств, обеспечивающих выполнение поставленной задачи. Сущность изобретения поясняется чертежами, где: на фиг. 1 -общий вид установки пожаротушения; на фиг. 2 - схема последовательного подключения баллонов для хранения горючего газа и воздуха. Установка пожаротушения состоит из корпуса 1 с ОВ 2 сифонной трубки 3 с устройством предельного срабатывания (прорывной мембраной) 4 и распылителя 5. Внутри корпуса 1 расположен резервуар 6 и аэратор 7, выполненный в виде перфорированной трубки. Резервуар 6 сообщен с аэра' ром 7 посредством дополнительного устройства предельного срабатывания 8. Через вентили 9 и 10 к резервуару 6 подсоединены два баллона для сжиженного газа 11 и воздуха 12. Свеча 13 установлена в резервуаре 6. Корпус 1 имеет люк 14 для его заправки ОВ. Баллон 11 сообщен с воздушным баллоном 12 посредством электромагнитного клапана 15 и с резервуаром 6 посредством магнитного клапана 16 (см. фиг. 2). Установка работает следующим образом: баллоны 11 и 12 заполняются горючим газом и воздухом в пропорции, обеспечивающей создание в резервуаре 6 их стехиометрическую концентрацию. Открывая вентили 9 и 10, воздух и горючий газ подают в резервуар 6, образуя в нем взрывоопасную смесь. При зажигании свечи 13 смесь сгорает, давление в резервуаре резко повышается, открывается устройство предельного срабатывания 8 и продукты сгорания через аэратор 7 поступают в корпус 1, давление в котором растет. При прорыве мембраны 4 огнетушащее вещество поступает в очаг пожара через распылитель 5. При последовательном подключении баллонов 11 и 12 к резервуару 6 открывают электромагнитный клапан 15, при этом ежа 6653 баллона и 2-х литрового баллона с зарядом пропана 0,7 кг. Предложенное техническое решение позволяет использовать в качестве ОВ как жидкие, так и порошкообразные огнетушащие вещества. Установленный в корпусе резервуар 6 имеет фиксированный объем, Давление устройства предельного срапоэтому количество воздуха и газа для обрабатывания 8 должно быть выше давления, зования горючей смеси рассчитать просто. создаваемого при предварительном поддуве резервуара 6 от баллонов 11 и 12. Для 10 Количество их не зависит от степени заполнения корпуса ОВ. запуска установки с объемом 5 м3, при начальном давлении в корпусе 35 ати, достаКонструкция установки проста и надежточно одного 40-литрового воздушного на в эксплуатации. тый воздух из баллона 12 под большим давлением поступает в баллон 11, открывается обратный клапан 16 и газо-воздушная смесь поступает в резервуар 6, зажигается свеча и происходит выброс ОВ в очаг пожара. в 6653 15 Упорядник Ю.Кравецький Замовлення 638 Фиг. 2 Техред М Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53. Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна. 101
