Сталь для зварювального дроту
Номер патенту: 10103
Опубліковано: 30.09.1996
Автори: Дерментлі Федір Семенович, Бринюк Михайло Васильович, Вихлевщук Валерій Антонович, Кондрашкін Віталій Андрійович, Негляд Віктор Микитович, Хазанкін Моісей Григорович, Поляков Валерій Олександрович, Макаров Григорій Арестович, Ольхович Олександр Овсійович, Омесь Микола Михайлович, Репкін Микола Борисовіч, Тапор Анатолій Пилипович, Танічев Олексій Григорович, Величко Олександр Олексійович, Семенов Станіслав Євгенович
Формула / Реферат
Сталь для сварочной проволоки, содержащая железо, углерод, марганец, кремний, хром, никель, медь, алюминий, азот, титан, кобальт и молибден, отличающаяся тем, что она дополнительно содержит вольфрам при следующем соотношении ингредиентов, в % по массе:
углерод 0,01-0,10
марганец 0,50-1,50
кремний 0,10-0,50
хром 0,01-0,30
никель 0,30-1,50
медь 0,01-0,35
алюминий 0,0005-0,10
азот 0,003-0,015
титан 0,0005-0,15
кобальт 0,001-0,10
молибден 0,30-1,0
вольфрам 0,001-0,10
железо остальное.
Текст

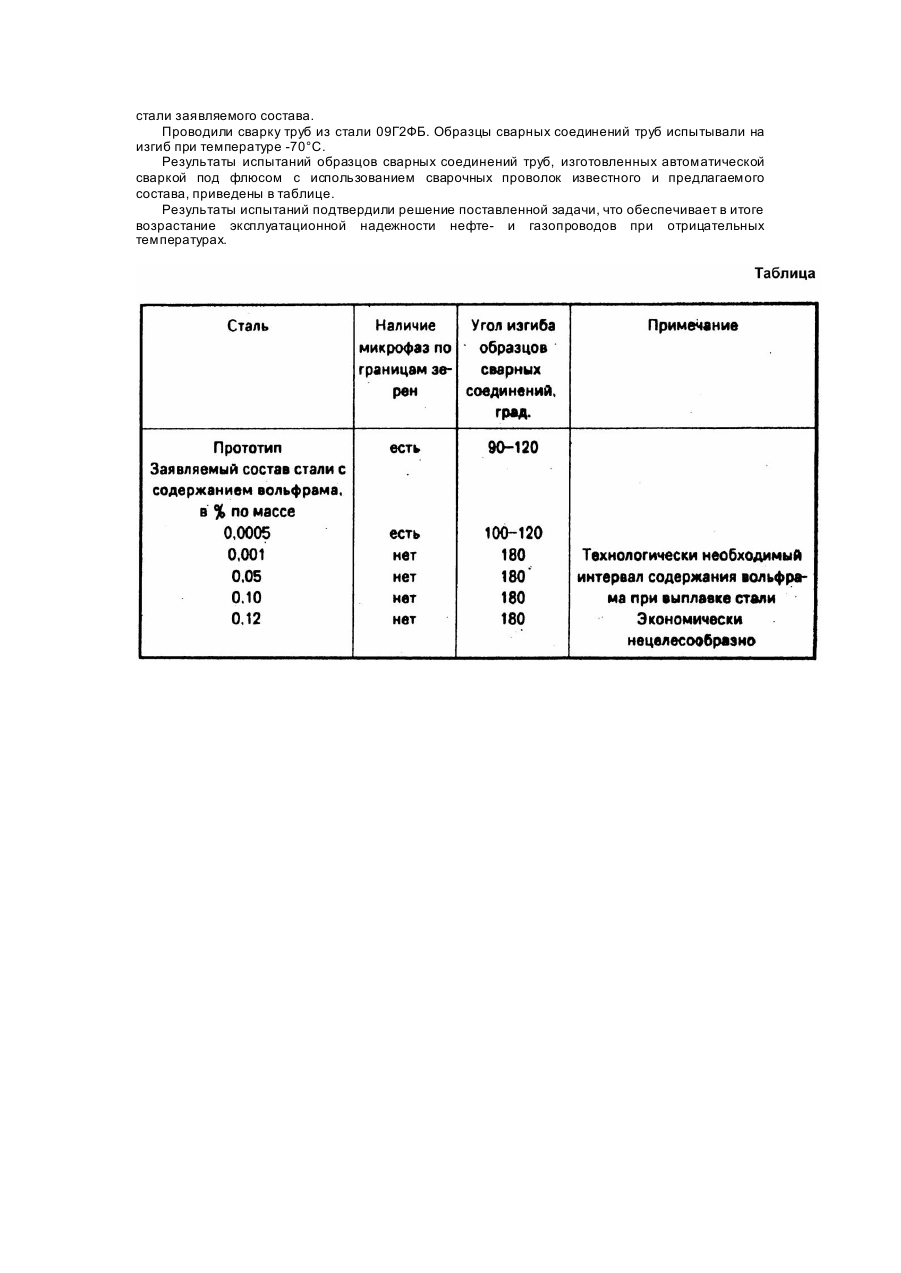

Изобретение относится к сплавам на основе железа, предназначенным для изготовления проволоки, используемой при автоматической сварке под флюсом газонефтепроводных труб высокого давления, эксплуатируемых в условия х низких температур. Известна сталь для сварочной проволоки, имеющая следующий химический состав в % по массе: При использовании сварочной проволоки из этой стали в процесса автоматической сварки под флюсом труб повышенной прочности обеспечивается требуемый комплекс механических свойств металла шва. Однако деформационная способность натурных образцов сварных соединений труб, полученных при сварке с использованием проволоки данного состава, остается довольно низкой. Это объясняется тем, что в процессе охлаждения металла шва из этой стали не исключается образование микрофаз по границам действительных зерен, снижающих пластичность сварных соединений в процессе деформации при низких температурах. Данное обстоятельство в итоге приводит к снижению эксплуатационной надежности труб при низких температурах. Таким образом, задачей настоящего изобретения является разработка состава стали для сварочной проволоки, использование которой при автоматической сварке под флюсом в процессе изготовления сварных труб высокого давления обеспечивает повышенную деформационную способность сварных соединений при отрицательных температурах, что способствует возрастанию эксплуатационной надежности нефте- и газопроводов. Поставленная задача решается тем, что сталь для сварочной проволоки, содержащая железо, углерод, марганец, кремний, хром, никель, медь, молибден, алюминий, титан, кобальт и азот, согласно изобретению, дополнительно содержит вольфрам при следующем соотношении ингредиентов, в % по массе: Использование предложенного состава стали для сварочной проволоки при автоматической сварке под флюсом в процессе изготовления сварных труб высокого давления (классов К56 - 65) благодаря наличию в ней вольфрама при некотором снижении содержания углерода, кремния и хрома и увеличении содержания молибдена, исключает в процессе охлаждения шва образование по границам действительных зерен хрупких микрофаз, а это повышает деформационную способность сварных соединений труб при отрицательных (до -70°C) температурах, что, в свою очередь, обеспечивает возрастание эксплуатационной надежности газонефтепроводов в северном исполнении. Выплавка предложенного состава стали для сварочной проволоки не вносит каких-либо изменений в общеизвестные технологии производства легированных марок стали. В промышленных условиях металлургического комбината "Криворожсталь" были выплавлены опытные партии сталей по прототипу и предложенного состава со средним значением каждого ингредиента, кроме вольфрама, который присутствовал в пяти различных количествах только в стали заявляемого состава. Проводили сварку труб из стали 09Г2ФБ. Образцы сварных соединений труб испытывали на изгиб при температуре -70°C. Результаты испытаний образцов сварных соединений труб, изготовленных автоматической сваркой под флюсом с использованием сварочных проволок известного и предлагаемого состава, приведены в таблице. Результаты испытаний подтвердили решение поставленной задачи, что обеспечивает в итоге возрастание эксплуатационной надежности нефте- и газопроводов при отрицательных температурах.
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel for arc-welding cable
Автори англійськоюBryniuk Mykhailo Vasyliovych, Velychko Oleksandr Oleksiiovych, Vikhlevschuk Valerii Antonovych, Dermentli Fedir Semenovych, Kondrashkin Vitalii Andriiovych, Makarov Hryhorii Arestovych, Olkhovych Oleksandr Ovsiiovych, Omes' Mykola Mykhailovych, Poliakov Valerii Oleksandrovych, Repkin Mykola Borysovych, Semenov Stanislav Yevhenovych, Tanichev Oleksii Hryhorovych, Tapor Anatolii Phylypovych, Khazankin Moisei Hryhorovych
Назва патенту російськоюСталь для сварочного провода
Автори російськоюБринюк Михаил Васильевич, Величко Александр Алексеевич, Вихлевщук Валерий Антонович, Дерментли Федор Семенович, Кондрашкин Виталий Андреевич, Макаров Григорий Арестович, Ольхович Александр Евсеевич, Омесь Никорлай Михайлович, Поляков Валерий Александрович, Репкин Николай Борисович, Семенов Станислав Евгеньевич, Таничев Алексей Григорьевич, Тапор Анатолий Филиппович, Хазанкин Моисей Григорьевич
МПК / Мітки
МПК: C22C 38/44
Мітки: сталь, зварювального, дроту
Код посилання
<a href="https://ua.patents.su/2-10103-stal-dlya-zvaryuvalnogo-drotu.html" target="_blank" rel="follow" title="База патентів України">Сталь для зварювального дроту</a>
Попередній патент: Апарат для нанесення покрить на частинки
Наступний патент: Розчин для консервування живих органів
Випадковий патент: Стабілізуючий пристрій зчленованих автобусів і тролейбусів
