Обладнання комплексної діагностики та лікування

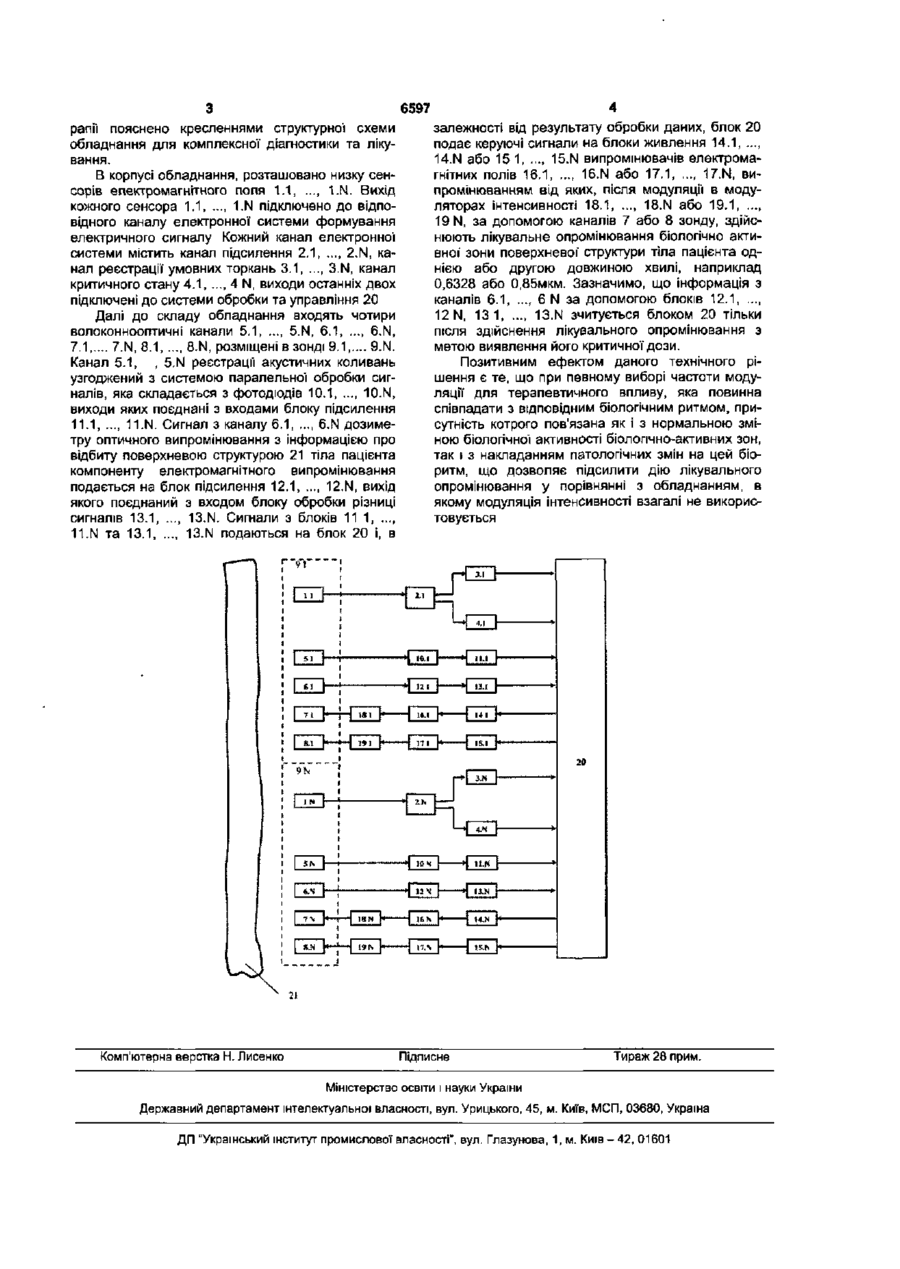

Обладнання комплексної діагностики та лікування, ЩО МІСТИТЬ ВОЛОКОННО-ОПТИЧНІ ЗОНДИ, фОТО приймальні пристрої', поєднані з блоком обробки електричних сигналів, первинні спонсори електромагнітних полів, які підключені до ВІДПОВІДНОГО каналу електронної системи, випромінювачі електромагнітних полів, яке відрізняється тим, що додатково оснащене модуляторами інтенсивності електромагнітного випромінювання, які розміщені за випромінювачами електромагнітних полів по ходу розповсюдження електромагнітного випромінювання. Корисна модель відноситься до галузі немедикаментозних методів лікування і може бути застосована в спеціалізованих лікувальнодіагностичних закладах для проведення комплексної діагностики, профілактично-оздоровчих процедур, фізичної реабілітації, тощо. Відоме обладнання комплексної діагностики та лікування [Патент №58107 України А61В5/00, 15.07.03], яке містить волоконнооптичні зонди, фотоприймальні пристрої, поєднані з блоком обробки електричних сигналів, первинні сенсори електромагнітних полів, кожен з котрих включає в себе індукційну котушку з кільцевим феритним осердям та обмоткою, яка є складовою LC- контуру і який підключено до відповідного каналу електронної системи, а також випромінювачі електромагнітних ПОЛІВ. Вадами цього обладнання те, що при використанні в якості первинних сенсорів електромагнітного поля індукційних котушок, як складової LCконтуру, у складі обладнання комплексної діагностики та лікування з задовільною розподільчою здатністю час, необхідний для одного вимірювання, повинен на один-два порядки перевищувати період електромагнітних коливань контуру, що обмежує швидкодію обладнання. Найбільш близьке до запропонованого за сукупністю ознак є обладнання комплексної діагностики та лікування [Патент №66202 України А61В5/00, 15.04.04], яке містить волоконнооптичні зонди, фотоприймальні пристрої, поєднані з блоком обробки електричних сигналів, первинні сен сори електромагнітних полів, які підключено до відповідного каналу електронної системи, випромінювачі електромагнітних полів. Вадами цього обладнання є те, що при роботі даної схеми здійснення фізіотерапії низьке значення співвідношення сигнал/шум на виході апаратури реєстрації потоку відбитого поверхневою тканиною організму людини лікувального опромінювання та практично не використовується спектр дії біологічних ритмів пацієнта. В основу корисної моделі поставлена задача вдосконалення обладнання комплексної діагностики та лікування шляхом використання модуляції інтенсивності лікувального електромагнітного випромінювання, що дозволить значно підвищити співвідношення сигнал/шум на виході каналу дозиметру оптичного випромінювання, використати повний діапазон дії біоритмів організму людини, а також підсилити дію лікувального опромінювання. Поставлена задача вирішується тим, що обладнання комплексної діагностики та лікування, що містить волоконнооптичні зонди, фотоприймальні пристрої, поєднані з блоком обробки електричних сигналів, первинні сенсори електромагнітних полів, які підключено до відповідного каналу електронної системи, випромінювачі електромагнітних полів, додатково оснащене модуляторами інтенсивності електромагнітного випромінювання, що розміщені за випромінювачами електромагнітних полів по ходу розповсюдження ЕМвипромінювання. Сутність обладнання для комплексної фізіоте О) ю 6597 рапі'і пояснено кресленнями структурної схеми обладнання для комплексної діагностики та лікування. В корпусі обладнання, розташовано низку сенсорів електромагнітного поля 1.1, ..., 1.N. Вихід кожного сенсора 1.1 1.N підключено до відповідного каналу електронної системи формування електричного сигналу Кожний канал електронної системи містить канал підсилення 2.1, ..., 2.N, канал реєстрації умовних торкань 3.1, ..., 3.N, канал критичного стану 4.1 4 N, виходи останніх двох підключені до системи обробки та управління 20 Далі до складу обладнання входять чотири волоконнооптичні канали 5.1, ..., 5.N, 6.1, ..., 6.N, 7.1,.... 7.N, 8.1, ..., 8.N, розміщені в зонді 9.1,.... 9.N. Канал 5.1, , 5.N реєстрації акустичних коливань узгоджений з системою паралельної обробки сигналів, яка складається з фотодюдів 10.1, ..., 10.N, виходи яких поєднані з входами блоку підсилення 11.1, ..., 11.N. Сигнал з каналу 6.1, ..., 6.N дозиметру оптичного випромінювання з інформацією про відбиту поверхневою структурою 21 тіла пацієнта компоненту електромагнітного випромінювання подається на блок підсилення 12.1, ..., 12.N, вихід якого поєднаний з входом блоку обробки різниці сигналів 13.1, ..., 13.N. Сигнали з блоків 11 1, .... 11.N та 13.1, ..., 13.N подаються на блок 20 і, в Комп'ютерна верстка Н. Лисенко залежності від результату обробки даних, блок 20 подає керуючі сигнали на блоки живлення 14.1, ..., 14.N або 15 1, ..., 15.N випромінювачів електромагнітних полів 16.1 16.N або 17.1, ..., 17.N, випромінюванням від яких, після модуляції в модуляторах інтенсивності 18.1, ..., 18.N або 19.1, ..., 19 N, за допомогою каналів 7 або 8 зонду, здійснюють лікувальне опромінювання біологічно активної зони поверхневої структури тіла пацієнта однією або другою довжиною хвилі, наприклад 0,6328 або 0,85мкм. Зазначимо, що Інформація з каналів 6.1, ..., 6 N за допомогою блоків 12.1, ..., 12 N, 13 1, ..., 13.N зчитується блоком 20 тільки після здійснення лікувального опромінювання з метою виявлення його критичної дози. Позитивним ефектом даного технічного рішення є те, що при певному виборі частоти модуляції для терапевтичного впливу, яка повинна співпадати з відповідним біологічним ритмом, присутність котрого пов'язана як і з нормальною зміною біологічної активності біологічно-активних зон, так і з накладанням патологічних змін на цей біоритм, що дозволяє підсилити дію лікувального опромінювання у порівнянні з обладнанням, в якому модуляція інтенсивності взагалі не використовується Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова. 1, м. Київ-42, 01601
