Обладнання комплексної діагностики та лікування

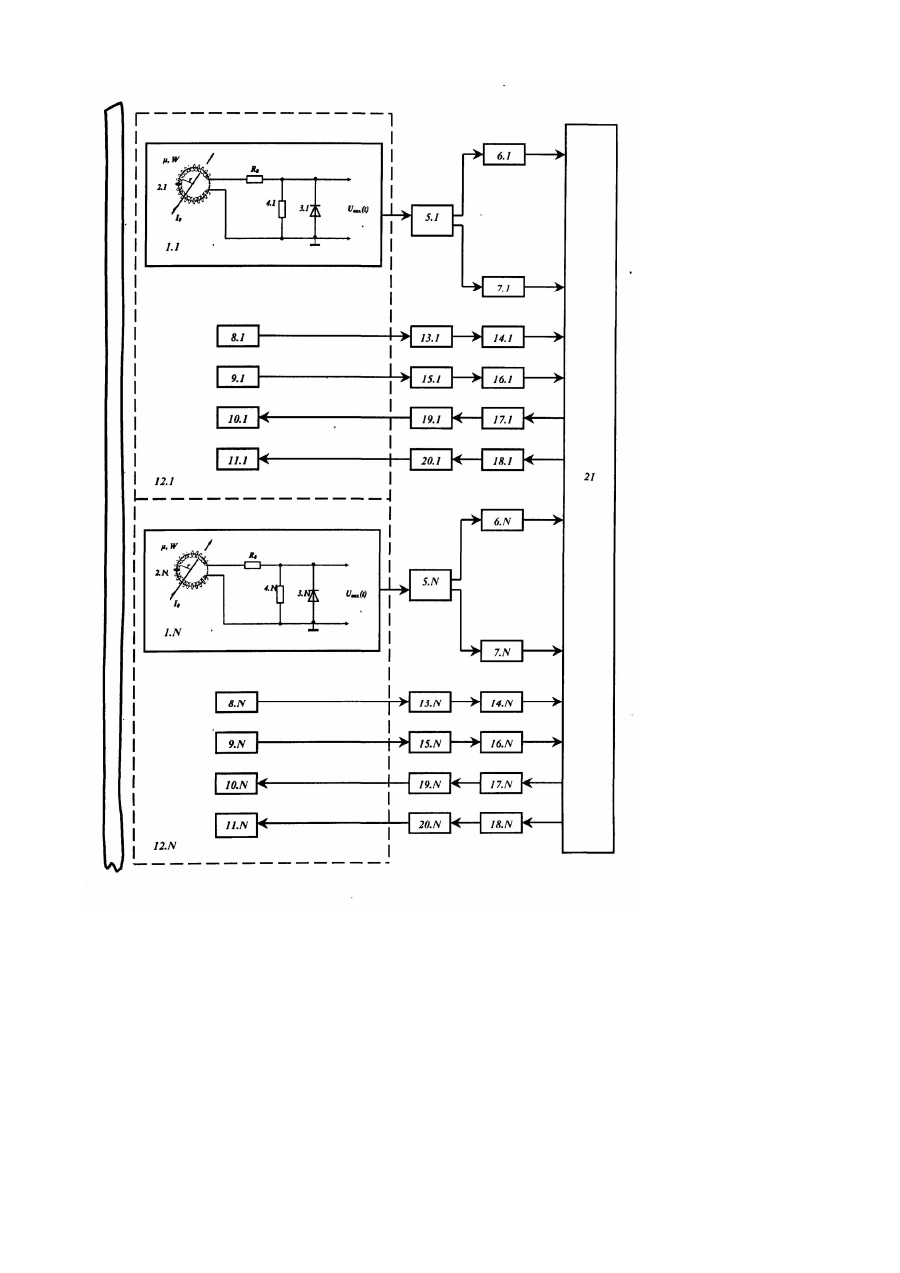

Винахід відноситься до галузі немедикаментозних методів лікування і може бути застосований в спеціалізованих лікувально-діагностичних закладах для проведення комплексної діагностики, профілактичнооздоровчих процедур, фізичної реабілітації, тощо. Відоме обладнання комплексної діагностики (А. с. 2138192 RU, A61В50), яке містить випромінювачі електромагнітного поля, зонд для підводу випромінювання, зонд для впливу енергетичними подразниками, вимірювальні електроди-щупи, магнітний зонд, приймальні пристрої, поєднані з зондами, пристрій обробки сигналів. Вадами цього обладнання є складність конструкції обладнання при відсутності функції лікування, а також адаптивного режиму діагностики, що обмежує ефективність лікування. Крім того наявність електродів-щупів призводить до виникнення небажаних артефактів, що призводить до недостовірності діагностики та знижує надійність роботи обладнання. Найбільш близьке до запропонованого за сукупністю ознак є обладнання комплексної діагностики (Патент 58107 України A61В50, 15.07.03), яке містить випромінювачі електромагнітних полів, волоконно-оптичні зонди, фотоприймальні пристрої, поєднані з блоком обробки електричних сигналів, первинні сенсори електромагнітних полів, кожен з котрих включає в себе індукційну котушку з кільцевим феритним осердям та обмоткою, яка є складовою LC- контуру і яку підключено до відповідного каналу електронної системи. Вадами цього обладнання є те, що при використанні в якості первинних сенсорів електромагнітного поля індукційних котушок у складі обладнання комплексної діагностики та лікування з задовільною розподільчою здатністю час, необхідний для одного вимірювання, повинен на один-два порядки перевищувати період електромагнітних коливань контуру, що обмежує швидкодію обладнання. В основу винаходу поставлена задача вдосконалення обладнання комплексної діагностики та лікування шляхом виконання у вигляді первинного сенсора електромагнітного поля з'єднаних паралельно індукційній котушці паралельно з'єднаних імпульсного діоду та опору, що дозволить скоротити час одного вимірювання до декількох періодів електромагнітних коливань в первинному сенсорі. Поставлена задача вирішується тим, що в обладнанні комплексної діагностики та лікування, що містить випромінювачі електромагнітних полів, волоконно-оптичні зонди, фотоприймальні пристрої, поєднані з блоком обробки електричних сигналів, первинні сенсори електромагнітних полів, кожен з яких включає в себе індукційну котушку з кільцевим феритним осердям та обмоткою, яку підключено до відповідного каналу електронної системи, замість LC- коливального контуру первинний сенсор електромагнітного поля виконаний у вигляді з'єднаних паралельно індукційній котушці паралельно з'єднаного імпульсного діоду та опору. Сутність обладнання для комплексної фізіотерапії пояснено кресленнями структурної схеми обладнання для комплексної діагностики та лікування. В корпусі обладнання, розташовано низку сенсорів електромагнітного поля 1.1,...,1.N - з'єднаних паралельно індукційній котушці 2.1,...,2.N паралельно з'єднаного імпульсного діоду 3.1,...,3.N та опору 4.1,...,4.N. Вихід кожного чутника 1.1,...,1.N підключено до відповідного каналу електронної системи формування електричного сигналу. Кожний канал електронної системи містить канал підсилення 5.1,...,5.N, канал реєстрації умовних торкань 6.1,...,6.N, канал критичного стану 7.1,...,7.N, виходи останніх двох підключені до системи обробки та управління 21. Далі до складу обладнання входять чотири волоконно-оптичні канали 8.1,...,8.N, 9.1,...,9.N, 10.1,...,10.N, 11.1,...,11.N, розміщені в зонді 12.1,...,12.N. Канал 8.1,...,8.N реєстрації акустичних коливань узгоджений з системою паралельної обробки сигналів, яка складається з світлодіодів 13.1,...,13.N, виходи яких поєднані з входами блоку підсилення 14.1,...,14.N. Сигнал з каналу 9.1,...,9.N дозиметру оптичного випромінювання з інформацією про відбиту шкірою компоненту лазерного випромінювання подається на блок підсилення 15.1,...,15.N, вихід якого поєднаний з входом блоку обробки різниці сигналів 16.1,...,16.N. Сигнали з блоків 14.1,...,14.N та 16.1,...,16.N подаються на блок 21 і, в залежності від даних обробки, блок 21 подає керуючі сигнали на блоки живлення 17.1,...,17.N або 18.1,...,18.N лазерів 19.1,...,19.N або 20.1,...,20.N, які за допомогою каналів 10 або 11 зонду здійснюють лікувальне опромінювання ураженої ділянки шкіри пацієнта однією або другою довжиною хвилі, наприклад 0,6328 або 0,85мкм. Зазначимо, що канал 9.1,...,9.N та блоки 15.1,...,15.N, 16.1,...,16.N вмикаються блоком 21 тільки після здійснення лікувального опромінювання з метою виявлення його критичної дози. На кресленні показано: r - радіус осереддя сенсора; W - кількість витків дроту в обмотці сенсора; R0 - активна частина опору обмотки сенсора; m - магнітна проникність матеріалу осереддя. І 0 - струм, що протікає через середину індукційної котушки. Позитивним ефектом даного технічного рішення є те, що при відповідному виборі параметрів індукційної котушки, опору навантаження та імпульсного діода, які є складовими первинного сенсора електромагнітного поля, можна забезпечити невелику тривалість сигналу Uвиx(t), котрий знімається з виходу первинного сенсора, що дозволяє суттєво скоротити час одного вимірювання у порівнянні з обладнанням, в якому в якості первинного сенсора використовується LC- коливальний контур.
