Пристрій для насичування води водоймища киснем

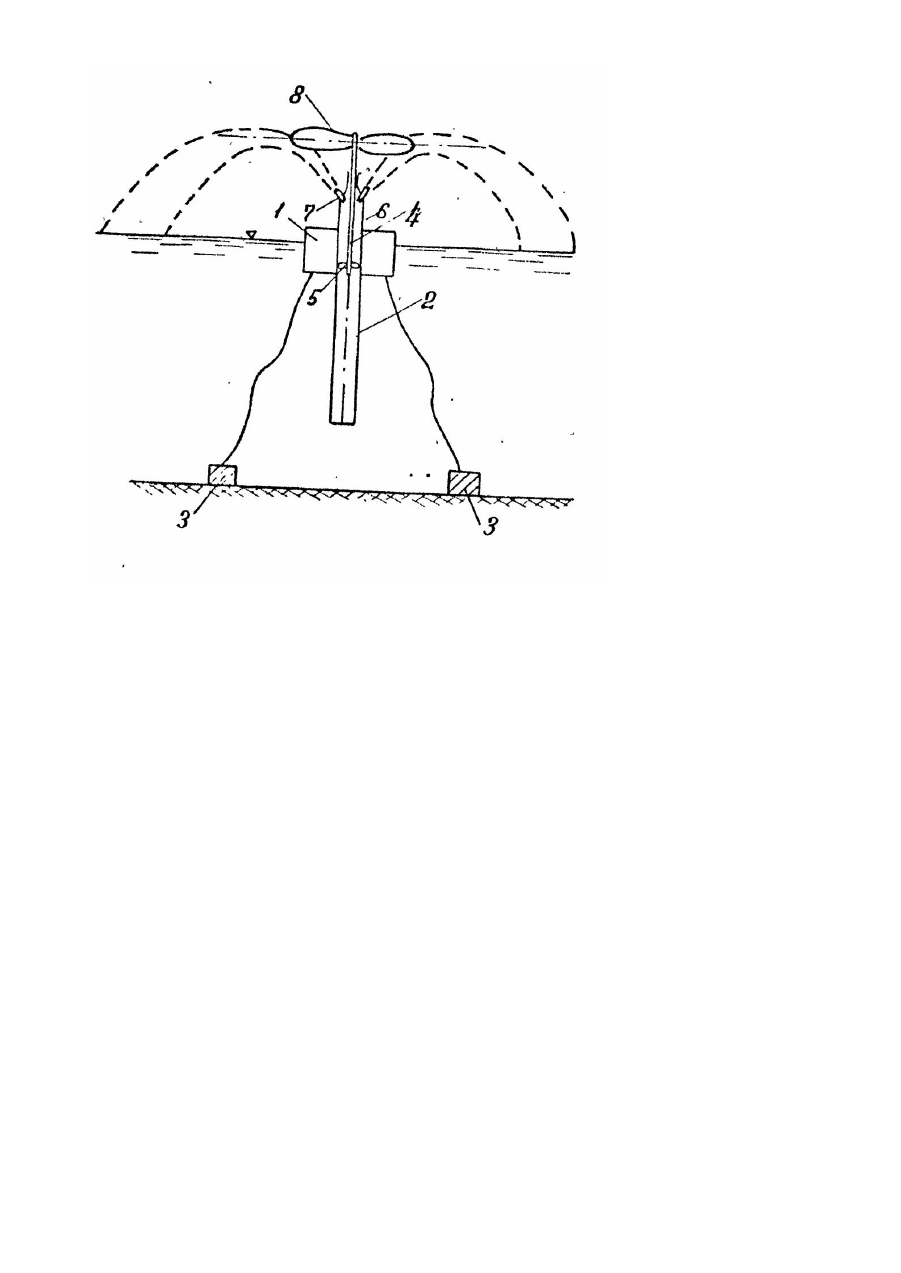

Изобретение относится к охране вод от загрязнения и может найти применение в различного назначения водоемах для улучшения качества воды в застойных зонах с низкой проточностью и недостаточным насыщением воды кислородом. Известно устройство для насыщения воды водоема кислородом [1], размещенное на понтоне и включающее вертикальную подъемную тр убу с установленным внутри нее насосным колесом, двигатель, закрепленный на валу насосного колеса над верхним торцом трубы, выполненным перфорированным и размещенным над уровнем водоема. Однако в известном устройстве необходимы большие затраты электроэнергии для работы мешалки. Такая конструкция устройства для насыщения воды водоема кислородом имеет недостаток - ограниченный эффект аэрации воды. Кроме того, такая система усложняет эксплуатацию, требует значительных эксплуатационных расходов. В основу изобретения поставлена задача усовершенствовать устройство для насыщения воды водоема кислородом посредством введения дополнительного разбрызгивающего устройства, удлиняющего траекторию движения капель, за счет чего интенсифицируется процесс аэрации воды. Поставленная задача решается тем, что в устройстве для насыщения воды водоема кислородом, размещенном на понтоне и включающем вертикальную подъемную трубу с установленным внутри нее насосным колесом, двигатель, закрепленный на валу насосного колеса над верхним торцом трубы, выполненным перфорированным и размещенным над уровнем водоема, согласно изобретению, двигатель выполнен в виде ветроколеса, а труба снабжена соплами, подсоединенными к отверстиям ее верхнего торца и направленными в сторону ветроколеса. В таком устройстве, снабженном разбрызгивающими соплами, размещенными ниже ветроколеса, при действии на ветроколесо ветра обеспечивается подача воды по трубе из глубинных слоев в верхнюю часть под давлением, а также ее разбрызгивание соплами с направлением под углом в сторону ветроколеса. Благодаря этому капельный поток, образованный разбрызгивающими соплами, попадая в зону ветроколеса и образующегося при вращении его лопастей в горизонтальной плоскости скоростного горизонтального потока воздуха, будет дополнительно разбрызгиваться с удлинением траектории движения капель, рассеиваться в большом объеме воздушного пространства, чем обеспечивается повышение интенсивности аэрации воды. Изобретение поясняется чертежом, на котором схематически изображено предлагаемое устройство. Устройство состоит из понтона 1, на котором закреплена вертикально расположенная труба 2. Понтон 1 гибко связан с размещенными на дне водоема пригрузами 3. Во внутренней полости трубы 2 по ее оси выполнен вал 4, на нижнем конце которого закреплено насосное колесо 5. Верхняя б часть трубы 2, расположенная над поверхностью воды. выполнена с отверстиями, равномерно расположенными по периметру трубы и оборудованными разбрызгивающими соплами 7 под углом к вертикальной оси Трубы 2. На верхнем торце вала 4, вы ходящем из торца верхней части 6 тр убы 2, выполнено ветроколесо 8 с вращением лопастей в горизонтальной плоскости. Разбрызгивающие сопла 7 размещены под лопастями ветроколеса 8 и направлены в сторону ветроколеса 8 под углом. Величина угла между соплами 7 и вертикальной осью трубы 2 определяется по расчету или экспериметально для конкретных условий работы установки. Возможно устройство сопел в несколько рядов под разными углами, или водном ряду через одно под разными углами. Предлагаемое устройство работает следующим образом. Под действием ветра вращается ветроколесо 8 с валом 4 и насосным колесом 5. Благодаря этому вода из глубинных слоев водоема через нижний открытый конец трубы 2 колесом 5 подается & верхнюю часть б тр убы 2. где создается избыточное давление. Затем вода, проходя через разбрызгивающие сопла 7, делится на отдельные капли, траектории движения которых направлены под углом к вертикальной оси в зону ветроколеса 8 и образующегося при вращении его лопастей в горизонтальной плоскости горизонтального потока воздуха за его пределами. При попадании в зону вращающи хся лопастей ветроколеса 8 и в скоростной поток воздуха увеличивается горизонтальная скорость капель, удлиняется траектория их движения, увеличивается пребывание в зоне рассеивания капель в воздушной массе с соответствующим дополнительным насыщением кислородом. Этот эффект также усиливается благодаря снижению насыщенности водяных паров в зоне разбрызгивания за счет действия скоростного потока воздуха при работе ветроколеса. Таким образом, предлагаемая установка за счет взаимодействия капельного потока с вращающимся в горизонтальной плоскости ветроколесом обеспечивает интенсификацию процесса аэрации, а также перемешивания воды в водоеме. Она проста в эксплуатации, не требует затрат электроэнергии, работает автономно.
