Водоскидний пристрій напівроздільної системи водовідведення

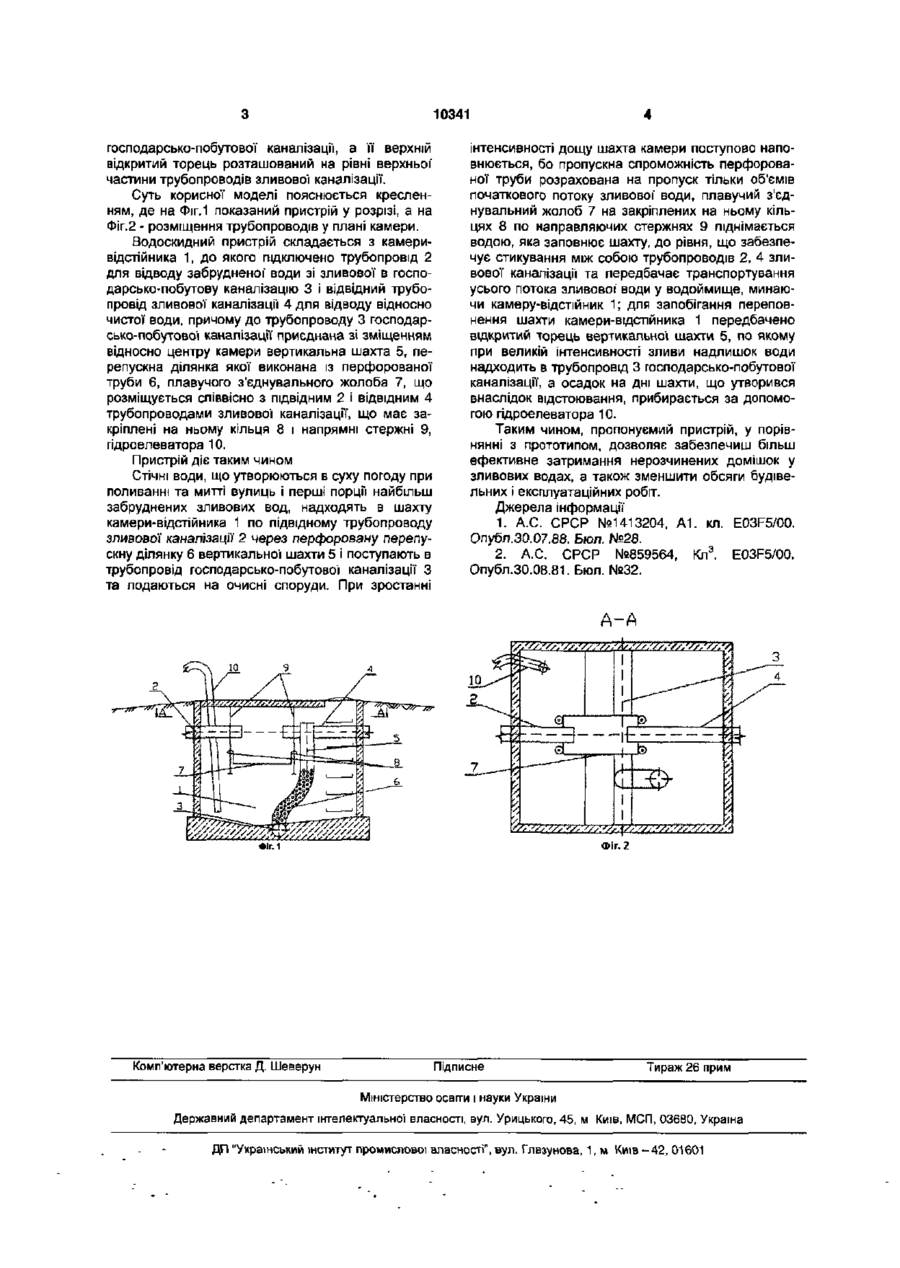

Водоскидний пристрій напівроздільної системи водовідведення, що містить камеру з вертикальною шахтою, перепускну ділянку і трубопроводи для відведення забруднень із зливової каналізації в господарсько-побутову, який відрізняється тим, що камера виконана у вигляді горизонтального Пристрій належить до пристроїв для відводу зливових вод мережами напівроздільної системи водовідведення, зокрема до конструкцій роздільних камер, що розміщуються на перетині колекторів зливової і господарсько-побутової систем водовідведення. Відомий водоскидний пристрій, що складається з вертикальної шахти, в якій встановлена роздільна стінка з водопропускним отвором, що перекривається шибером, підвідного колектора з розташованим під ним щитом і відвідного отвора площадки нижнього б'єфа, водобійного колодязя та зливової каналізації, по якій надмірна частина зливового стоку скидається у водоймище [1]. Недоліками цього пристрою є забруднення зливової' води від господарсько-побутової каналізації, складність експлуатації щита і шибера, незначне вловлювання забруднень при великих витратах та необхідність спорудження додаткової камери-відстійника після водоскидного пристрою. Найбільш близьким за технічною сутністю до запропонованого пристрою є водоскидний пристрій [2] з підключеними до нього підвідним і ВІДВІДНИМ трубопроводами господарсько-побутової і зливової каналізації, що має вертикальну шахту з перепускною ділянкою у вигляді лотка для відводу забруднень із зливової каналізації в господарсько відстійника з гідроелеватором і плавучим з'єднувальним жолобом, розміщеним СПІВВІСНО з ПІДВІД НИМ і відвідним трубопроводами зливової каналізації та оснащеним системою вертикального переміщення у вигляді закріплених на ньому кілець і прикріплених до стелі камери напрямних стержнів, при цьому перепускна ділянка вертикальної шахти виконана у вигляді перфорованої труби і приєднана зі зміщенням відносно центру камери до трубопроводу господарсько-лобутовоі каналізації, а її верхній відкритий торець розташований на рівні верхньої частини трубопроводів зливової каналізації. побутову і решітку, встановлену над лотком очищеної води. Недоліками даного пристрою є його громіздкість, відсутність відстійної камери, необхідність роздільного обслуговування роздільної камери і відстійника, можливість забруднення зливових вод господарсько-побутовими стоками. Основою корисної моделі є задача підвищення ефективності утримання нерозчинених домішок, що змиваються зливовими водами, а також зменшення обсягів будівельних та експлуатаційних робіт. Поставлене завдання вирішується тим, що у водоскидному пристрої напівроздільної системи водовідведення, що має камеру з вертикальною шахтою, перепускну ділянку для відводу забруднень із зливової каналізації в господарськопобутову, відповідно до корисної моделі, камера виконана у вигляді горизонтального відстійника з гідроелеватором і плавучим з'єднувальним жолобом, розміщеним співвісно з підвідним і відвідним трубопроводами зливової" каналізації" та оснащеним системою вертикального переміщення у вигляді закріплених на ньому кілець і прикріплених до стелі камери напрямних стержнів, при цьому перепускна ділянка вертикальної шахти виконана у вигляді перфорованої труби і приєднана зі зміщенням відносно центру камери до трубопроводу СО о 10341 господарсько-побутової каналізації, а її верхній відкритий торець розташований на рівні верхньої* частини трубопроводів зливової каналізації. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показаний пристрій у розрізі, а на Фіг.2 - розміщення трубопроводів у плані камери. Водоскидний пристрій складається з камеривідстійника 1, до якого підключено трубопровід 2 для відводу забрудненої' води зі зливової в господарсько-побутову каналізацію 3 і відвідний трубопровід зливової каналізації 4 для відводу відносно чистої води, причому до трубопроводу 3 господарсько-побутової каналізації приєднана зі зміщенням відносно центру камери вертикальна шахта 5, перепускна ділянка якої виконана із перфорованої труби 6, плавучого з'єднувального жолоба 7, що розміщується співвісно з підвідним 2 і відвідним 4 трубопроводами зливової каналізації, що має закріплені на ньому кільця 8 і напрямні стержні 9, гідроелеватора 10. Пристрій діє таким чином Стічні ВОДИ, ЩО утворюються в суху погоду при поливанні та митті вулиць і перші порції найбільш забруднених зливових вод, надходять в шахту камери-відстійника 1 по підвідному трубопроводу зливової каналізації 2 через перфоровану перепускну ділянку 6 вертикальної шахти 5 і поступають в трубопровід господарсько-побутової каналізації З та подаються на очисні споруди. При зростанні інтенсивності дощу шахта камери поступово наповнюється, бо пропускна спроможність перфорованої труби розрахована на пропуск тільки об'ємів початкового потоку зливової' води, плавучий з'єднувальний жолоб 7 на закріплених на ньому кільцях 8 по направляючих стержнях 9 піднімається водою, яка заповнює шахту, до рівня, що забезпечує стикування між собою трубопроводів 2, 4 зливової каналізації та передбачає транспортування усього потока зливової води у водоймище, минаючи камеру-відстійник 1; для запобігання переповнення шахти камери-відстійника 1 передбачено відкритий торець вертикальної шахти 5, по якому при великій інтенсивності зливи надлишок води надходить в трубопровід 3 господарсько-побутової каналізації, а осадок на дні шахти, що утворився внаслідок відстоювання, прибирається за допомогою гідроелеватора 10. Таким чином, пропонуємий пристрій, у порівнянні з прототипом, дозволяє забезпечиш більш ефективне затримання нерозчинених домішок у зливових водах, а також зменшити обсяги будівельних і експлуатаційних робіт. Джерела інформації 1. А.С. СРСР №1413204, А1. кл. E03F5/00. Опубл.30.07.88. Бюл. №28. 2. А.С. СРСР №859564, Кл 3 . E03F5/00. Опубл.30.08.81. Бюл. №32. А-А Фіг.2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
