Стрічкопротяжний механізм касетного магнітофона

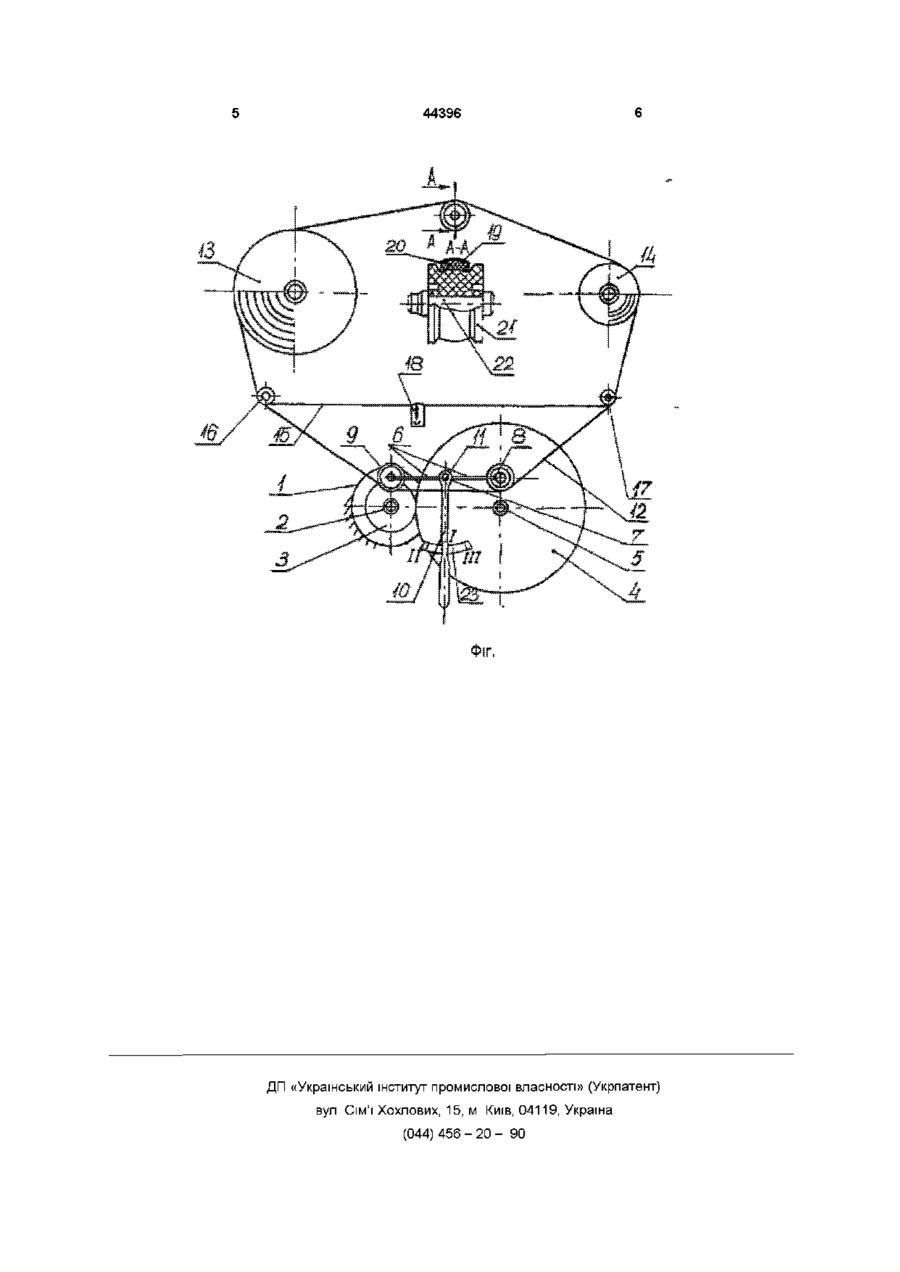

Стрічкопротяжний механізм касетного магнітофона, який складається з тракту транспортування і системи електроприводу, який відрізняється тим, що система електроприводу виконана, у вигляді плоского двошарового замкненого гнучкого зв'язку, ЗОВНІШНІЙ поздовжньо і радіально жорсткий шар якого нерухомо з'єднаний з радіально жорстким та поздовжньо пружним внутрішнім шаром, що охоплює тракт транспортування і опорно-напрямний ролик та робочий і перемотувальний ролики, які встановлені на осях триплечого важеля, а також ведучого валика з встановленим на ньому маховиком, фрикційно зв'язаним з подвійним роликом перемотування, встановленим на валику реверсивного електродвигуна Винахід відноситься до галузі приладобудування і може бути використаний в конструкціях касетних магнітофонів ВІДОМІ стрічкопротяжні механізми (СПМ) касетних магнітофонів, що містять тракт транспортування, електропривід ведучого вузла, привід перемотування вперед та назад, систему пасикових та фрикційних передач, муфти граничного моменту [Бытовая аппаратура магнитной записи Справочник/ В И Шевченко, В Н Ткаченко, В Л Митьевшсйй, 2-е изд перераб и доп М Радио и связь 1988, с 162 - с 275 ] Такі СПМ є конструктивно складними і ненадійними Відомий СПМ касетного магнітофона, який складається з тракту транспортування і системи електроприводу [Бытовая аппаратура магнитной записи Справочник/ В И Шевченко, В Н Ткаченко, ВЛ Митьевский 2-е изд перераб и доп М Радио и связь 1988, с 175 рис 3 6 ] Однак у відомому СПМ касетного магнітофона використовується система електроприводу, до складу якої входить сукупність механічних передач (пасикових, фрикційних), муфта граничного моменту та вузол перемотування, що ускладнює його конструкцію Наявність муфти граничного моменту приймального вузлата пасикових передач, робота яких супроводжується відносним проковзуванням між елементами, зменшує коефіцієнт корисної дії механізму, що приводить до підвищених енергети чних затрат Крім цього, внаслідок проковзування притискного ролика по поверхні інформаційного шару магнітної стрічки, має місце інтенсивне зношування інформаційного шару останньої В основу винаходу поставлене завдання створення СПМ касетного магнітофона спрощеної конструкції, підвищення його коефіцієнта корисної дії і зменшення зношування інформаційного шару стрічки в процесі експлуатації Поставлене завдання вирішується тим, що в СПМ касетного магнітофона, який складається з тракту транспортування і системи електроприводу, згідно з винаходом, система електроприводу виконана у вигляді плоского двошарового замкненого гнучкого зв'язку, ЗОВНІШНІЙ поздовжньо і радіально жорсткий шар якого нерухомо з'єднаний з радіально жорстким та поздовжньо пружним внутрішнім шаром, що охоплює тракт транспортування і опорно-напрямний ролик та робочий і перемотувальний ролики, які встановлені на осях триплечого важеля, а також ведучого валика з встановленим на ньому маховиком, фрикційно зв'язаним з подвійним роликом перемотування, встановленим на валику реверсивного електродвигуна Стрічкопротяжний механізм касетного магнітофона, я якому охоплення тракту транспортування і опорно-напрямного ролика та робочого і перемотувального роликів плоским замкненим гнучким зв'язком привело до вилучення сукупності механічних передач та муфти граничного моменту, (О со 44396 займає фіксоване положення І в планці 23 При що спростило його конструкцію, а вилучення при цьому магнітна стрічка касети знаходиться в стані цьому енергорозсіюючих елементів забезпечило спокою При переведенні жорсткого плеча 10 трипідвищення коефіцієнта корисної дії Виконання ж плечого важеля 7 у положення П і його фіксації у плоского замкненого гнучкого зв'язку двошаровим, планці 23, робочий притискний ролик 8 утворить ЗОВНІШНІЙ поздовжньо і радіально жорсткий шар фрикційну пару з ведучим валом 5, який отримує якого нерухомо з'єднаний з радіально жорстким та обертовий рух через фрикційну пару роликпоздовжньо пружним внутрішнім шаром, дало момаховик 4 - подвійний ролик 3, що обертається жливість зменшити зношування інформаційного разом з валиком 2 реверсивного електродвигуна І, шару стрічки в процесі експлуатації системи електроприводу СПМ Гнучкий зв'язок 12 Винахід пояснюється кресленням (Фіг) , на переміщуючись поступально, приводить в обертоякому представлена принципова схема СПМ касевий рух приймальну 14 та подаючу ІЗ котушки катного магнітофона, згідно якого він містить реверсети, що забезпечує транспортування стрічкового сивний електродвигун 1 з валиком 2 прискореного носія 15 повз магнітну головку 18 в робочому реперемотування вперед та назад, на якому встаножимі запису-відтворення Для прискореного перевлений подвійний ролик 3, що створює фрикційну мотування стрічки вперед, жорстке плече 10 вапередачу з роликом-маховиком 4, який встановлежеля 7, переводиться в положення III на планці 23 ний на ведучому валику 5 На пружних плечах 6 При цьому притискний ролик перемотування 9 триплечого важеля 7, встановлені осі робочого 8 і утворить фрикційну передачу з роликом меншого перемотувального 9 притискних роликів Трипледіаметра подвійного ролика 3, встановленого на чий важіль 7 з жорстким, плечем 10, рухомо вставалику 2 електродвигуна І Для прискореного пеновлений на осі 11 Плоский двошаровий замкнеремотування стрічки назад, жорстке плече 10 ваний гнучкий зв'язок 12 охоплює ролики 8 і 9, а желя 7 надалі займає положення III Потрібно лиже також подаючу ІЗ та приймальну 14 котушки з реверсувати електродвигун І Плоский двошарострічковим носієм 15 і напрямні 16 та 17 касети вий замкнений гнучкий зв'язок 12, в усіх режимах, Магнітна головка 18 встановлена в робочій зоні, охоплюючи опорно-напрямний ролик 21, вісь обеміж стрічковим носієм 15 та гнучким зв'язком 12, ртання якого закріплена у стандартній касеті, що який складається з зовнішнього поздовжньо і радівикористовується для касетного магнітофона, руально жорсткого шару 19 нерухомо з'єднаного з хається поступально з постійною швидкістю При радіально жорстким та поздовжньо пружним внутпередачі руху від плоского двошарового замкненорішнім шаром 20 і охоплює опорно-напрямний го гнучкого зв'язку до котушок касети, матеріал ролик 21, встановлений на осі 22, розріз по А - А внутрішнього радіально жорсткого та поздовжньо Триплечий важіль 7, жорстким плечем 10 фіксупружного шару внаслідок нерухомого з'єднання з ється в планці 23, в трьох положеннях, що забезЗОВНІШНІМ поздовжньо і радіально жорстким шапечують І - вихідний стан, П - робочий режим, Ш ром зазнає деформацій зсуву, а не деформацій перемотування вперед та назад розтягу (Вірабов Р В , Тяговые свойства фрикциСІМ для транспортування стрічкового носія онных передач, Москва, "Машиностроение", 1982, працює наступним чином с 56-73) Таким чином виключення видовження Стандартна касета касетного магнітофона внутрішнього шару, що контактує з інформаційним споряджена плоским двошаровим замкненим гнучшаром стрічкового носія, забезпечує відсутність ким зв'язком 12 і охоплює при цьому ролики 8 і 9, пружного проковзування між ними Отже, при цьонапрямні 16 та 17 касети, подаючу ІЗ та приймаму буде мати місце збереження інформаційного льну 14 котушки з магнітною стрічкою 15 і опорношару стрічки в процесі функціонування СПМ напрямний ролик 21 У вихідному стані триплечий важіль 7, з допомогою його жорсткого плеча 10, 44396 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
