Частотно-імпульсний фазі-логічний елемент мінімуму

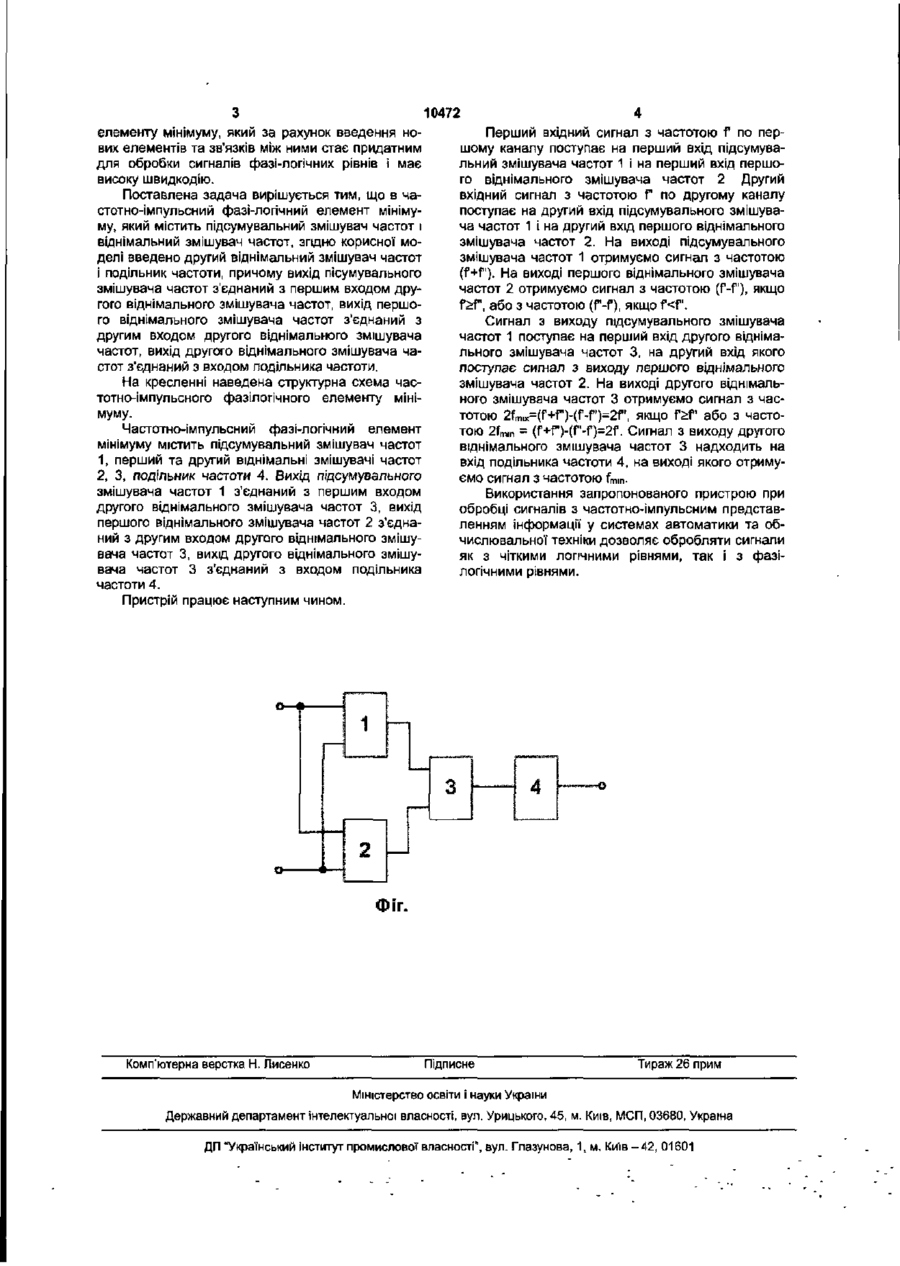

Частотно-імпульсний фазі-логічний елемент мінімуму, який містить підсумувальний змішувач частот і віднімальнии змішувач частот, який відрізняється тим, що додатково містить другий віднімальнии змішувач частот І подільник частоти, вихід підсумувального змішувача частот з'єднаний з першим входом другого віднімального змішувача частот, вихід першого віднімального змішувача частот з'єднаний з другим входом другого віднімального змішувача частот, вихід другого віднімального змішувача частот з'єднаний з входом подільника частоти Корисна модель відноситься до області автоматики та обчислювальної техніки і може знайти застосування у системах автоматичного керування для обробки інформації при частотно-імпульсному ЇЇ представленні з застосуванням фазілогічних рівнів. Відомий частотно-імпульсний елемент І [див. Авторське свідоцтво (СРСР) №1599986. Радиоимпульсный логический элемент И / Кичак В.М. Опубл. Бюл. №38, 1990], який складається з перемикача, перший вхід якого підключений до виходу фільтру проміжної частоти, а другий вхід - до першого джерела інформаційних сигналів, вихід перемикача з'єднаний з першим входом суматора потужності, другий вхід якого з'єднаний з першим входом подільника потужності, вхід якого підключений до виходу вхідного фільтру інформаційної' частоти, а другий вихід подільника потужності з'єднаний з другим входом змішувача, вхід фільтра інформаційної частоти підключений до другого джерела інформаційних сигналів, а вихід суматора потужності є виходом пристрою. пристрій, який реалізує функцію k-значної КОН'ЮНКЦІЇ [див. Иваськив ЮЛ., Тузов В.М. Цифровые устройства обработки сигналов на многозначных структурах. Киев, Наукова думка, 1975]. Пристрій складається з двох каналів передачі інформації, перший канал з'єднаний з керуючим входом першого перемикача і з першим входом віднімального змішувача частот, на другий вхід якого поступає частота зсуву, його вихід з'єднаний з першим входом підсумувального змішувача частот, другий вхід якого з'єднаний з першим розгалуженням другого каналу передачі інформації, друге розгалуження якого з'єднане з керуючим входом другого перемикача, вихід підсумувального змішувача частот з'єднаний з входами фільтра нижніх частот і фільтра верхніх частот; вихід фільтра нижніх частот з'єднаний з інформаційним входом першого перемикача, вихід якого з'єднаний з першим входом схеми розділення частот, вихід фільтра верхніх частот з'єднаний з інформаційним входом другого перемикача, вихід якого з'єднаний з другим входом схеми розділення частот Недоліком такого пристрою є обмежена область застосування, оскільки його можна застосовувати лише для чітких логічних рівнів, для фазілогічних рівнів він є непридатним; також у ньому необхідно додатково формувати допоміжний сигнал. Найближчим аналогом даної корисної моделі є Недолік такого пристрою полягає у наявності перемикачів, які внаслідок інерційності мають значний час перемикання, що суттєво обмежує швидкодію пристрою в цілому та зменшує оперативність оброблення інформації. В основу корисної моделі поставлена задача створення частотно-імпульсного фазі-логічного CM 10472 елементу мінімуму, який за рахунок введення нових елементів та зв'язків між ними стає придатним для обробки сигналів фазі-логічних рівнів і має високу швидкодію. Поставлена задача вирішується тим, що в частотно-імпульсний фазі-логічний елемент мінімуму, який містить підсумувальний змішувач частот і віднімальнии змішувач частот, згідно корисної моделі введено другий віднімальнии змішувач частот і подільник частоти, причому вихід пісумувального змішувача частот з'єднаний з першим входом другого віднімального змішувача частот, вихід першого віднімального змішувача частот з'єднаний з другим входом другого віднімального змішувача частот, вихід другого віднімального змішувача частот з'єднаний з входом подільника частоти. На кресленні наведена структурна схема частотно-імпульсного фазілогічного елементу мінімуму. Частотно-імпульсний фазі-логічний елемент мінімуму містить підсумувальний змішувач частот 1, перший та другий віднімальні змішувачі частот 2, 3, подільник частоти 4. Вихід підсумувального змішувача частот 1 з'єднаний з першим входом другого віднімального змішувача частот 3, вихід першого віднімального змішувача частот 2 з'єднаний з другим входом другого віднімального змішувача частот 3, вихід другого віднімального змішувача частот 3 з'єднаний з входом подільника частоти 4. Пристрій працює наступним чином.Перший вхідний сигнал з частотою f по першому каналу поступає на перший вхід підсумувальний змішувача частот 1 і на перший вхід першого віднімального змішувача частот 2 Другий вхідний сигнал з частотою Ґ по другому каналу поступає на другий вхід підсумувального змішувача частот 1 і на другий вхід першого віднімального змішувача частот 2. На виході підсумувального змішувача частот 1 отримуємо сигнал з частотою (f+f). На виході першого віднімального змішувача частот 2 отримуємо сигнал з частотою (f-f), якщо f > f , або з частотою (f'-f), якщо f f або з частотою 2fmm = ( f + f )-(f-f)=2f. Сигнал з виходу другого віднімального змішувача частот 3 надходить на вхід подільника частоти 4, на виході якого отримуємо сигнал з частотою fmmВикористання запропонованого пристрою при обробці сигналів з частотно-імпульсним представленням інформації у системах автоматики та обчислювальної техніки дозволяє обробляти сигнали як з чіткими логічними рівнями, так і з фазілогічними рівнями. Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
