Частотно-імпульсний фазі-логічний елемент максимуму

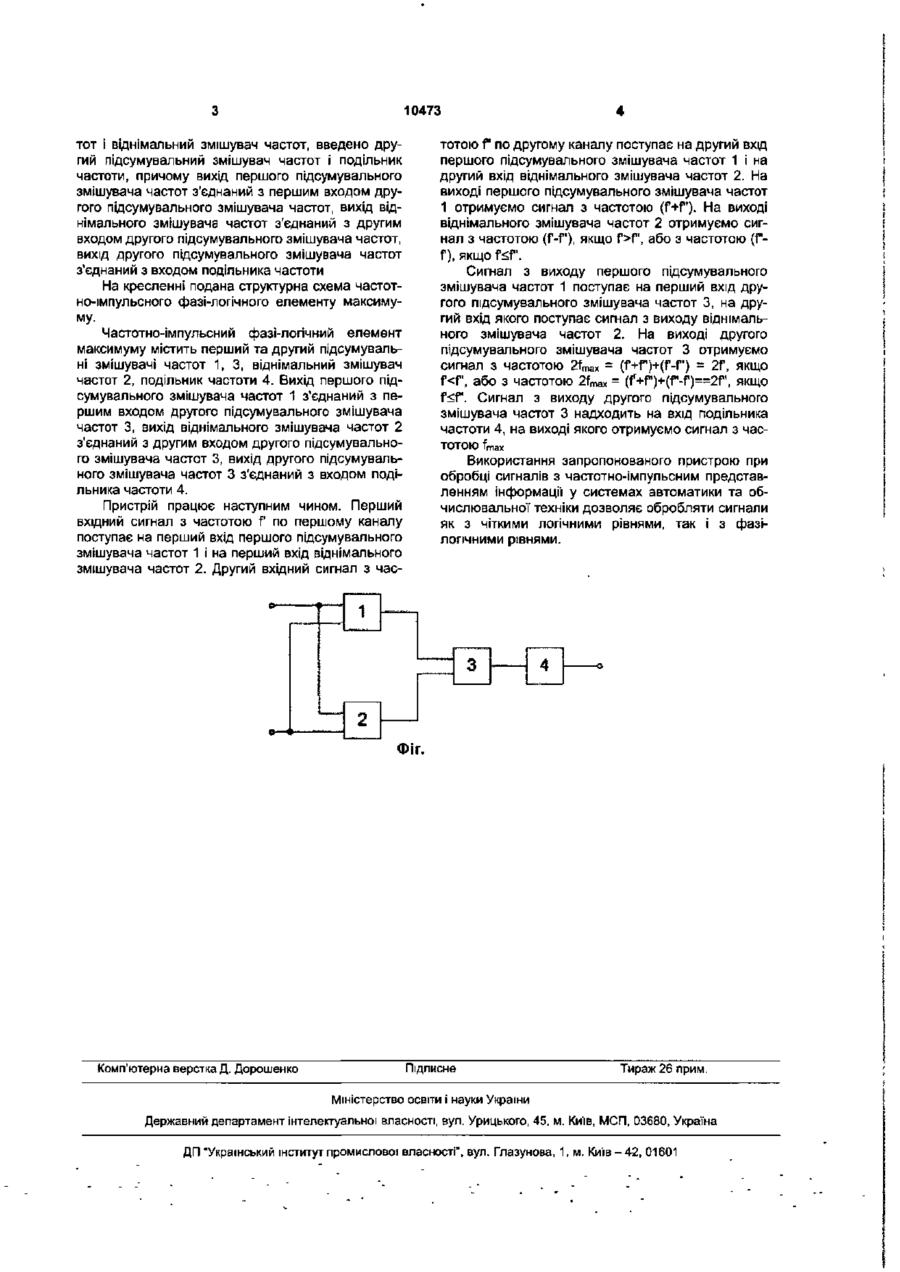

Частотно-імпульсний фазі-логічний елемент максимуму, який містить підсумувальний змішувач частот і віднімальнии змішувач частот, який відрізняється тим, що додатково містить другий підсумувальний змішувач частот і подільник частоти, вихід першого під суму вального змішувача частот з'єднаний з першим входом другого пщсумувального змішувача частот, вихід віднімального змішувача частот з'єднаний з другим входом другого підсумувального змішувача частот, вихід другого підсумувального змішувача частот з'єднаний з входом подільника частоти. Корисна модель відноситься до області автоматики та обчислювальної техніки і може знайти застосування у системах автоматичного керування для обробки інформації при частотно-імпульсному її представленні з застосуванням фазі-логічних рівнів. Відомий частотно-імпульсний елемент АБО [див. Авторське свідоцтво (СРСР) №1615878. Радиоимпульсньтй логический элемент ИЛИ / Кичак В.М. -Опубл Бюл. №47, 1990], який складається з перемикача, перший вхід якого підключений до виходу фільтру проміжної частоти, а другий вхід до першого джерела інформаційних сигналів, вихід перемикача з'єднаний з першим входом суматора потужності, другий вхід якого з'єднаний з першим входом подільника потужності, вхід якого підключений до виходу вхідного фільтру інформаційної частоти, а другий вихід подільника потужності з'єднаний з другим входом змішувача, вхід фільтра інформаційної частоти підключений до другого джерела Інформаційних сигналів, а вихід суматора потужності є виходом пристрою. складається з двох каналів передачі Інформації, перший канал з'єднаний з керуючим входом першого перемикача і з першим входом віднімального змішувача частот, на другий вхід якого поступає частота зсуву, його вихід з'єднаний з першим входом підсумувального змішувача частот, другий вхід якого з'єднаний з першим розгалуженням другого каналу передачі інформації, друге розгалуження якого з'єднане з керуючим входом другого перемикача; вихід підсумувального змішувача частот з'єднаний з входами фільтра верхніх частот і фільтра нижніх частот: вихід фільтра верхніх частот з'єднаний з інформаційним входом першого перемикача, вихід якого з'єднаний з першим входом схеми розділення частот; вихід фільтра нижніх частот з'єднаний з інформаційним входом другого перемикача, вихід якого з'єднаний з другим входом схеми розділення частот. Недоліком такого пристрою є обмежена галузь застосування, його можна застосовувати лише для чітких логічних рівнів, для фазі-логічних рівнів він є непридатним, також у ньому необхідно додатково формувати допоміжний сигнал Найближчим аналогом даної корисної моделі є пристрій, який реалізує функцію k-значної диз'юнкції [див. Иваськив Ю.Л., Тузов В.М Цифровые устройства обработки сигналов на многозначных структурах. Киев, Наукова думка, 1975]. Пристрій Недолік такого пристрою полягає у наявності перемикачів, які внаслідок інерційності мають значний час перемикання, що суттєво обмежує швидкодію пристрою в цілому та зменшує оперативність оброблення інформації. В основу корисної моделі поставлена задача створення частотно-імпульсного фазі-логічного елементу максимуму, який за рахунок введення нових елементів та зв'язків між ними стає придатним для обробки сигналів фазі-логічних рівнів і має високу швидкодію Поставлена задача вирішується тим, що в частотно-імпульсний фазі-логічний елемент максимуму, який містить підсумувальний змішувач час СО 10473 тотою Г по другому каналу поступає на другий вхід першого підсумувального змішувача частот 1 і на другий вхід віднімального змішувача частот 2. На виході першого підсумувального змішувача частот 1 отримуємо сигнал з частотою (f+f). На виході віднімального змішувача частот 2 отримуємо сигнал з частотою (Г-f), якщо f>f', або з частотою (Гf), якщо f
