Радіоімпульсний логічний елемент “або”

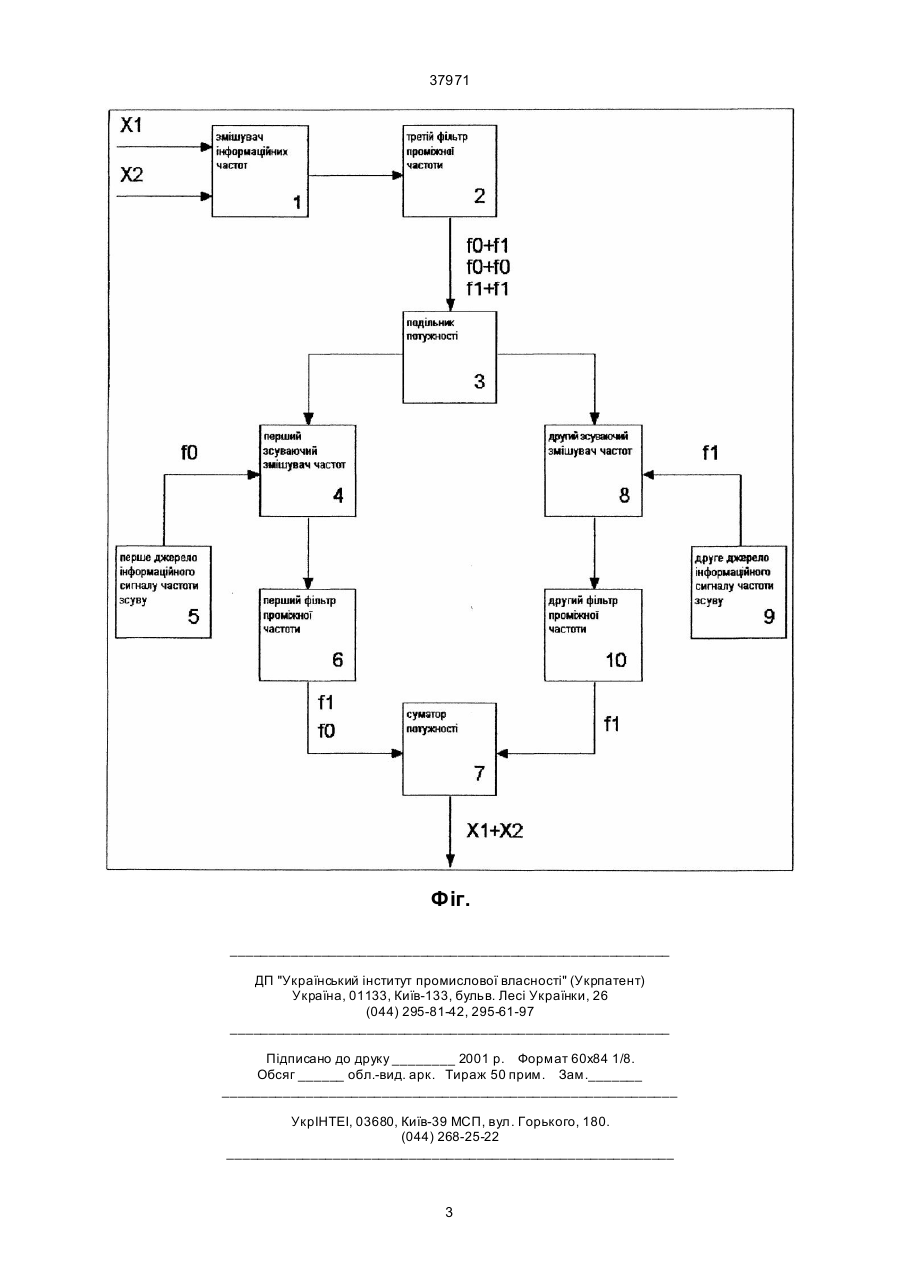

Радіоімпульсний логічний елемент АБО, який містить суматор та подільник потужності, один з виходів якого є входом першого зсуваючого змішувача частот, до гетеродинного входу якого підключено перше джерело інформаційного сигналу частоти зсуву, а ви хід під'єднано через перший 37971 проміжної частоти до першого входу суматора потужності, вихід якого є виходом логічного елементу, другого та третього фільтрів проміжної частоти, др угого зсуваючого змішувача частот, другого джерела інформаційного сигналу частоти зсуву, змішувача інформаційних частот, входами якого є входи логічного елементу, а вихід якого через третій фільтр проміжної частоти, під'єднується до подільника потужності, другий ви хід якого з'єднаний із входом другого зсуваючого змішувача частот, до гетеродинного входу якого підключено друге джерело інформаційного сигналу частоти зсуву, а вихід під'єднано через другий фільтр проміжної частоти до другого входу суматора потужності. Вказаний технічний результат досягається за рахунок того, що в стр уктурну схему радіоімпульсного логічного елементу введено змішувач інформаційних частот, др угий зсуваючий змішувач частот, до гетеродинного входу якого підключено друге джерело інформаційного сигналу частоти зсуву, а вихід під'єднано через другий фільтр проміжної частоти до другого входу суматора потужності, в результаті чого забезпечується виконання логічним елементом операції АБО над вхідними змінними із меншим часом, через відсутність часу затримки на перемикання перемикача, який працює у ключовому режимі. На кресленні (фіг.) зображена структурна схема радіо імпульсного логічного елемента АБО. Пристрій містить змішувач інформаційних частот 1 вхідних інформаційних сигналів XI, Х2, який через третій фільтр проміжної частоти 2 та перший вихід подільника потужності 3 з'єднується із першим зсуваючим змішувачем частот 4, до гетеродинного входу якого підімкнене перше джерело інформаційного сигналу частоти зсуву 5, а ви хід через перший фільтр проміжної частоти 6, під'єднується до першого входу суматора потужності 7, крім того другий вихід подільника потужності з'єднується із другим зсуваючим змішувачем частот 8, до гетеродинного входу якого підімкнене друге джерело інформаційного сигналу частоти зсуву 9, а вихід через другий фільтр проміжної частоти 10, під'єднується до другого входу суматора потужності 7. Порядок роботи логічного елемента такий. Вхідні інформаційні сигнали XI та Х2, які є радіоімпульсами з частотами f1 або f0, що несуть інформацію відповідно про логічну одиницю або нуль, подаються на змішувач інформаційних частот 1. Результуючий сигнал поступає на фільтр проміжної частоти 2, що виділяє складову сигналу із частотою суми частот вхідних інформаційних сигналів. Виділений сигнал проходить на подільник потужності 3, один з виходів якого з'єднується із зсуваючим змішувачем частот 4, а другий - із зсуваючим змішувачем частот 8. Кожен із зсуваючих змішувачів частот зсуває часто тні спектри вхідних сигналів, причому перший зсуває частотний спектр вхідного сигналу на частоту f0, яка поступає на гетеродинний вхід змішувача від джерела інформаційного сигналу 5, а другий - на частоту fl, яка поступає на гетеродинний вхід від джерела інформаційного сигналу 9. Сигнали із першого та другого змішувачів проходять далі через фільтри проміжної частоти відповідно 6 та 10, причому перший фільтр пропускає сигнали із частотою f0 та fl, а другий із частотою fl. На суматорі 7 потужності обох сигналів, що пройшли через фільтри, додаються і поступають на вихід логічного елементу. Якщо на один із входів логічного елементу поступає радіоімпульсний сигнал частотою f0, що відповідає інформаційному сигналу логічного н уля, а на другий - сигнал частотою fl, що відповідає логічній одиниці, то після перетворення сигналу змішувачем 1 та фільтром 2, отримаємо сигнал із частотою суми частот вхідних інформаційних сигналів f0+fl, а на виході логічного елементу отримаємо сигнал частотою fl, який утворився після проходження сигналом частотою f0+fl змішувача 4 та фільтра 6, причому на виході фільтра 10 сигналу немає, так як він не пропускає сигнали із частотами f0+fl+fl та f0, які утворилися після перетворення сигналів зсуваючим змішувачем частот 8. Аналогічно, використовуючи структурну схему, можна проаналізувати які сигнали будуть спостерігатися на виході логічного елементу при можливих варіантах комбінації вхідних інформаційних сигналів. Утворена таблиця істинності показує, що логічний елемент виконує операцію АБОнад вхідними змінними. 2 37971 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
