Сепаратор зернового вороху

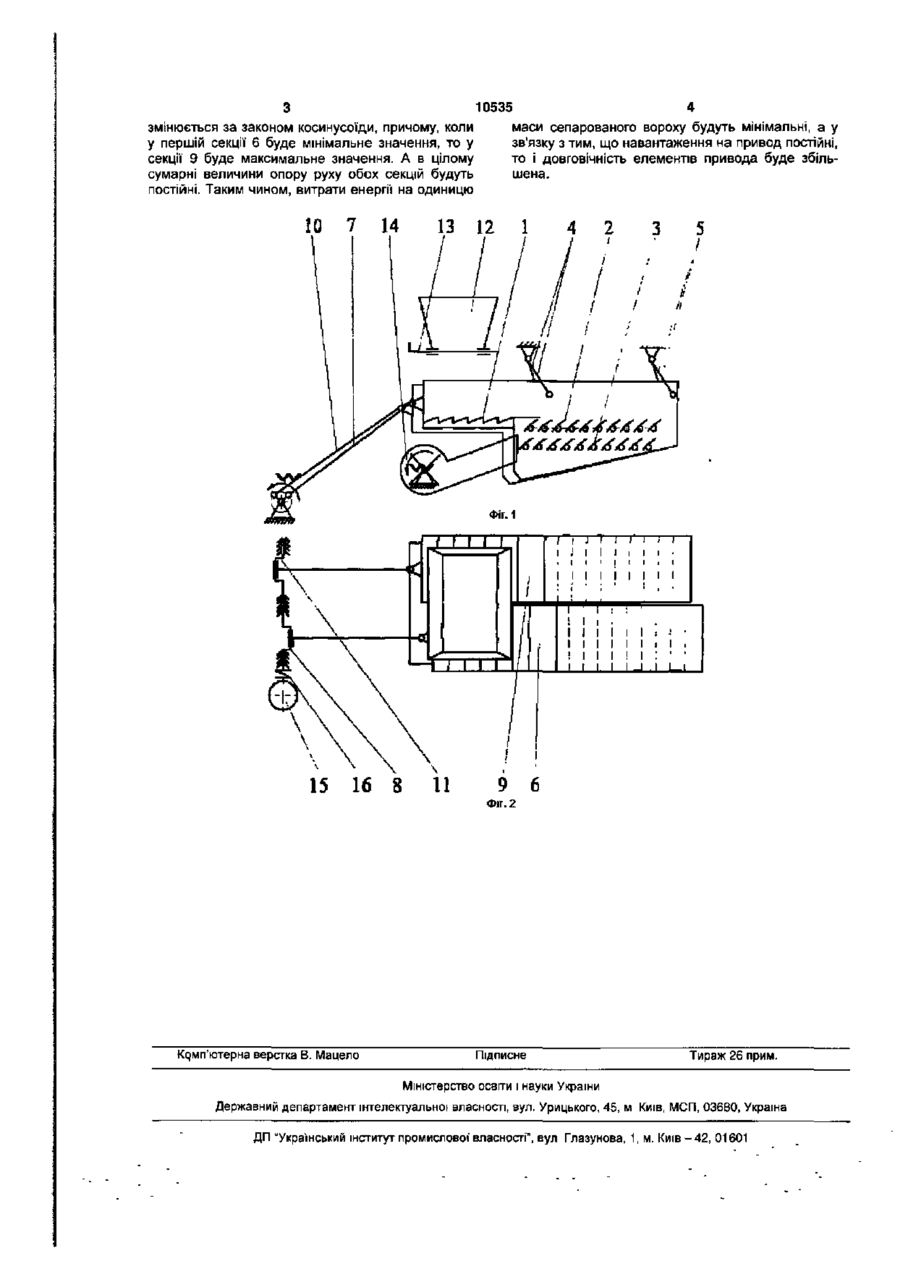

Сепаратор зернового вороху, що містить сепаруючі секції та кривошипно-шатунний привід, який відрізняється тим, що одна з двох розміщених паралельно сепаруючих секцій зв'язана з ексцентриковим вібратором за допомогою кривошипа, а інша - за допомогою кривошипа, який зміщено відносно першого на кут 90° у напрямку обертання. Корисна модель стосується сільськогосподарського машинобудування, зокрема, зернозбиральних машин. Відомий сепаратор зернового вороху зернозбиральних комбайнів приводиться в дію ексцентриковим вібратором через шатуни [Зерноуборочные комбайны "Дон" ЮЛ. Песков, И.К. Мещеряков, Ю.Н. Ярмашев и др. - М.: Агропромиздат, 1986. - 3 3 3 с ] . Недоліком такої конструкції є те, що привід відомого сепаратора зернового вороху має підвищену енергоємність через пуско-гальмівні операції. У даному випадку роботоздатність привода буде мала, бо він сприйматиме знакозмінні навантаження. Корисною моделлю ставиться завдання зменшити енергоємність приводу сепаратора зернового вороху та збільшити його довговічність. Поставлене корисною моделлю завдання досягається тим, що у сепараторі зернового вороху, що містить сепаруючі секції та кривошипношатунний привод, згідно корисній моделі одна з двох розміщених паралельно сепаруючих секцій зв'язана з ексцентриковим вібратором за допомогою кривошипа, а Інша за допомогою кривошипа, який зміщено відносно першого на кут 90° ( /2) у напрямку обертання. У приводі сепаратора радіус кривошипа значно менше довжини шатуна, то закон зміни швидкості сепаратора відбувається за синусоїдою, причому, якщо у першої секції сепаратора досягається максимальне значення, то у другої секції швидкість у цей час дорівнює нулю. Отже, прискорення секцій, яке змінюється за косинусоїдою, буде весь час постійним, бо, якщо у першій секції воно матиме максимальне значення, то у другій це ж прискорення дорівнюватиме нулю, а тому сили опору руху увесь час роботи сепаратора будуть постійні. На Фіг.1 подано загальний вигляд сепаратора, а на Фіг.2 подано вигляд у плані. Сепаратор складається з транспортної дошки I, верхнього 2 та нижнього 3 решіт, що підвішені на важелях передньої 4 та задньої 5 підвіски. Перша секція 6 сепаратора за допомогою шатуна 7 з'єднана з переднім кривошипом 8, а друга секція 9 за допомогою шатуна 10 з'єднана із заднім кривошипом 11. Кут між кривошипами 8 та 11 складає 90° ( 12). Зерновий ворох, який підлягає сепарації, знаходиться в бункері 12. Для регулювання кількості зернового вороху, що поступає на сепаратор, встановлено заслінку 13. Для створення необхідного потоку повітря використовують вентилятор 14. Сепаратор приводиться в дію моторредуктором 15 через муфту 16. Сепаратор зернового вороху працює так. Зерновий ворох, який необхідно сепарувати подають до бункера 12. За допомогою регулювальної заслінки 13 досягається потрібна подача вороху на секції сепаратора 9 та 6, які підвішені на важелях передньої 4 та задньої 5 підвіски. При обертанні вихідного вала мотор-редуктора 15 через муфту 16 обертовий рух передається кривошипам 8 та II, а потім через шатуни 10 і 7 коливальний рух передається секціям 9 та 6, які будуть коливатись разом з ворохом, що сепарують. Закон зміни швидкості відбувається за синусоїдою, причому внаслідок того, що кривошипи розміщені під кутом 90° один до одного в одній із секцій буде максимум швидкості, а в іншій мінімум. Прискорення секцій LO СО in о О) 10535 4 маси сепарованого вороху будуть мінімальні, а у змінюється за законом косинусоїди, причому, коли зв'язку з тим, що навантаження на привод постійні, у першій секції 6 буде мінімальне значення, то у то і довговічність елементів привода буде збільсекції 9 буде максимальне значення. А в цілому шена. сумарні величини опору руху обох секцій будуть постійні. Таким чином, витрати енергії на одиницю 10 15 14 16 Комп'ютерна верстка В. Мацело 13 12 1 4 2 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової' власності", вул Глазунова, 1, м. Київ - 42, 01601
