Очисник вороху коренебульбоплодів від домішок

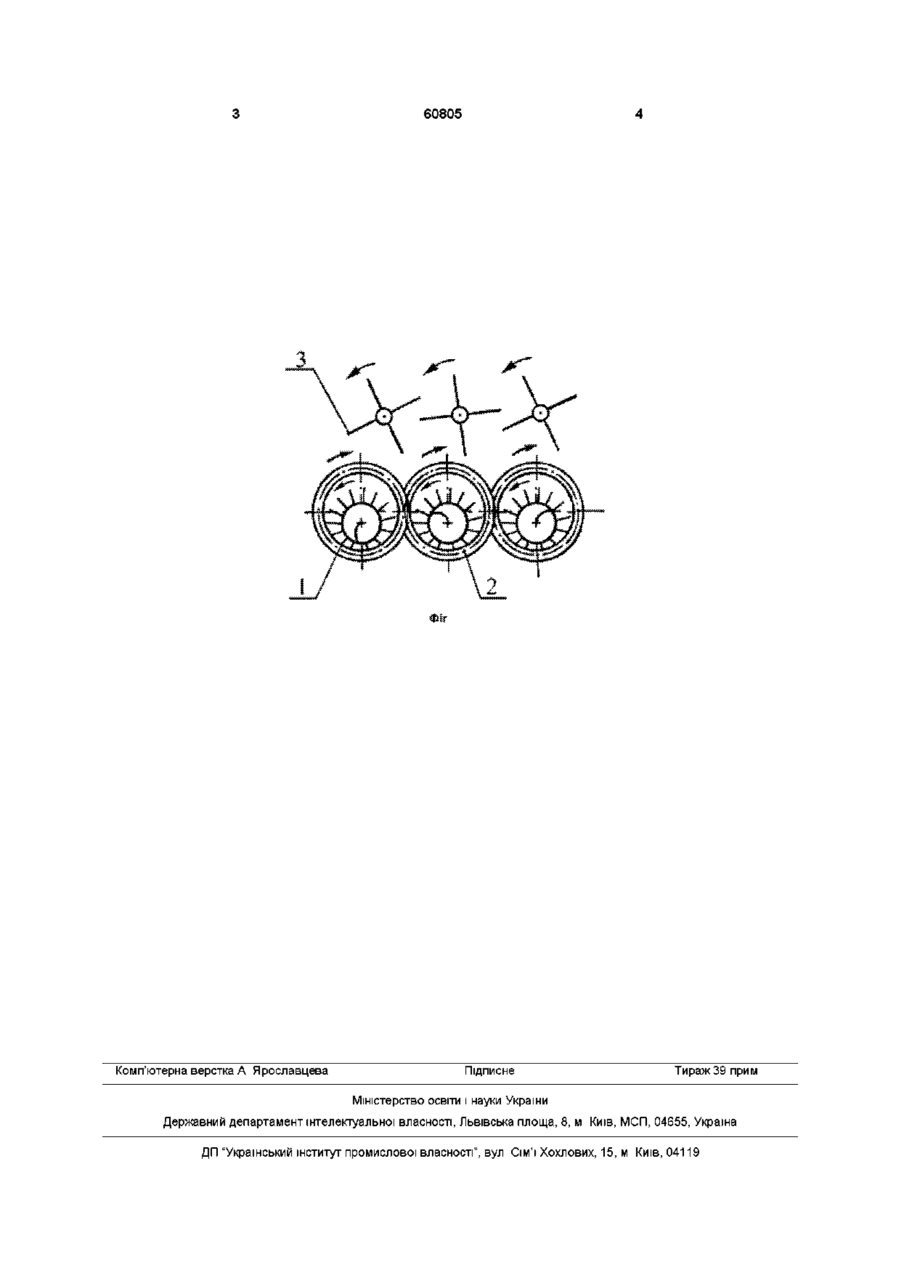

Очисник вороху коренебульбоплодів від домішок, що містить кілька привідних спіралей, який відрізняється тим, що всередині консольних привідних спіралей сепаратора встановлені очисні вальці, еластичні елементи яких прикріплені до металевої спіральної навивки, а над поверхнею сепаратора встановлені еластичні бітери Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очистки і транспортування коренебульбоплодів, які можуть бути використані в очисних системах картоплезбиральних машин Найбільш близьким до запропонованого винаходу є очисник вороху коренебульбоплодів від домішок реалізований у патенті України № 43907, 15 01 2002 Бюл № 1 - прототип Очисник вороху коренебульбоплодів складається з кількох спіральних вальців, виконаних у вигляді консольних пружин, подаючого та ВІДВІДНОГО транспортерів і напрямних Кожен валець складається з спіральної пружини, маточини та привідного валу Відстань між витками пружин є сепаруючим зазором Самоочищення просіваючих зазорів досягається встановленням спіралей з певним перекриттям Недоліком такого пристрою є зниження якості сепарації вороху коренебульбоплодів при роботі на ґрунтах підвищеної вологості, внаслідок неповного очищення просіваючих зазорів від налиплого ґрунту, а також неповне використання сепаруючої поверхні в результаті дії високої кутової швидкості обертального руху спіралей, що призводить до відриву коренеплодів від поверхні сепаратора Винаходом поставлено завдання забезпечити високу сепаруючу здатність пристрою при роботі з ворохом підвищеної вологості Поставлене винаходом завдання досягається тим, що у пристрої для очищення коренебульбоплодів, який складається з кількох спіральних вальців, згідно винаходу всередині консольних привідних спіралей сепаратора встановлені очисні вальці, еластичні елементи яких прикріплені до металевої спіральної навивки, а над поверхнею сепаратора встановлені еластичні бітери, для запобігання відриву коренебульбоплодів від сепаруючої поверхні На Фіг зображено запропонований очисник вороху коренебульбоплодів від домішок Очисник вороху коренебульбоплодів від домішок складається з трьох послідовно встановлених спіралей 1, всередині яких розміщені очисні вальці 2, еластичні елементи яких встановлені на металевих спіральних навивках, які розміщені на валах, що обертаються проти напрямку обертання спіралей Над поверхнею сепаратора встановлені три еластичні бітери 3, які запобігають відриву коренебульбоплодів від сепаруючої поверхні Причому бітери встановлені в протифазі Очисник вороху коренебульбоплодів від домішок працює таким чином під час роботи ворох надходить на сепаруючу поверхню, утворену поверхнями спіралей 1, які обертаються Ґрунтові домішки просіваються крізь сепаруючі зазори між навивками спіралей 1 і виносяться металевою навивкою очисних вальців 2 через вільний торець спіралей 1, а просіваючі зазори очищаються від налиплого грунту еластичними елементами вальців 2 Коренебульбоплоди рухаються далі по поверхні сепаратора, а бітери 3 перешкоджають відриву коренебульбоплодів від сепаруючої поверхні Застосування запропонованого очисника в коренебульбозбиральних машинах дозволить підвищити якість сепарації вороху коренебульбоплодів при роботі на ґрунтах підвищеної вологості ю о 0 0 о (О 60805 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
